Bonjour à tous,

J'ai un SSD Crucial T500 4To avec radiateur (PS5), qui donc est double-face. Le souci c'est que l'épaisseur des puces, du pad et du radiateur fait environ 3 millimètres sous le PCB.

Est-ce que vous connaissez des cartes adaptatrices avec le port NVMe surélevé, qui laisse assez de place pour fixer le SSD ? La plupart ne sont compatibles qu'avec les SSD de maximum 1.5mm. Merci d'avance !

Il existe plusieurs taille de connecteur m.2 en terme de hauteur, cela dit en général sur les cartes mères c'est un modele surélevé qui est utilisé, de sorte que ça ne coince pas avec les ssd double face.

Avec la backplate et le pad thermique de chaque côté c'est peut être trop épais.
Il n'y a pas un petit carré en caoutchouc au milieu qui coince ? (il y a ça sur la plupart des cartes pour empêcher les ssd simple face d'être tordus par la pression du radiateur m.2.) C'est quoi le modèle de carte mère?

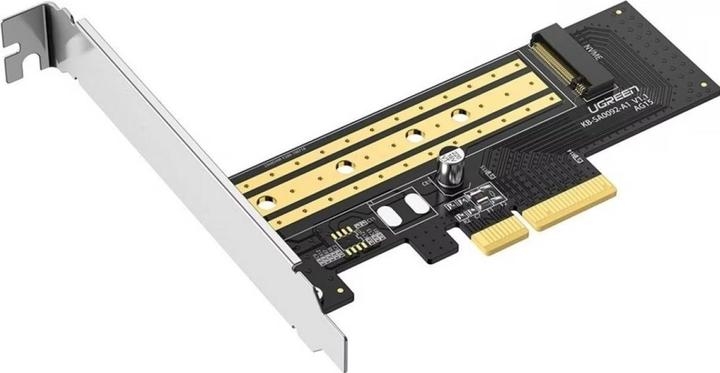

Je n'ai plus de port NVMe libre sur ma carte mère, du coup je cherche une banale carte adaptatrice comme ça:



Sauf que je n'arrive pas à en trouver qui a le port NVMe surélevé, à se demander si ça existe

Le modèle de connecteur m.2 le plus haut fait 8,5mm, mais j'en vois pas comme ça sur Ali, un modèle comme celui là pourrait convenir mais c'est cher : https://www.caseking.de/en/akasa-m. [...] S-334.html

C'est exactement ce que je cherchais, merci !

Par contre c'est indiqué PCIe 3.0 dans la description. Est-ce veut dire que la carte sera bridée sur un port PCIe 4.0 ?

Oui tu seras limité a du gen3 donc la moitié du débit soit 3Go/s, non pas que ce soit particulièrement important puisque seul le débit séquentiel sera limité, ce n' est un problème que si on traite de gros volumes de données (plusieurs centaines de Go) et dans ce cas, si on sort du cache le T500 n'atteint même pas 1Go/s donc ça ne limite pas non plus.

D'accord merci !

Update de la situation, ça ne marche pas. La photo officielle de la carte d'Akasa n'est pas contractuelle...

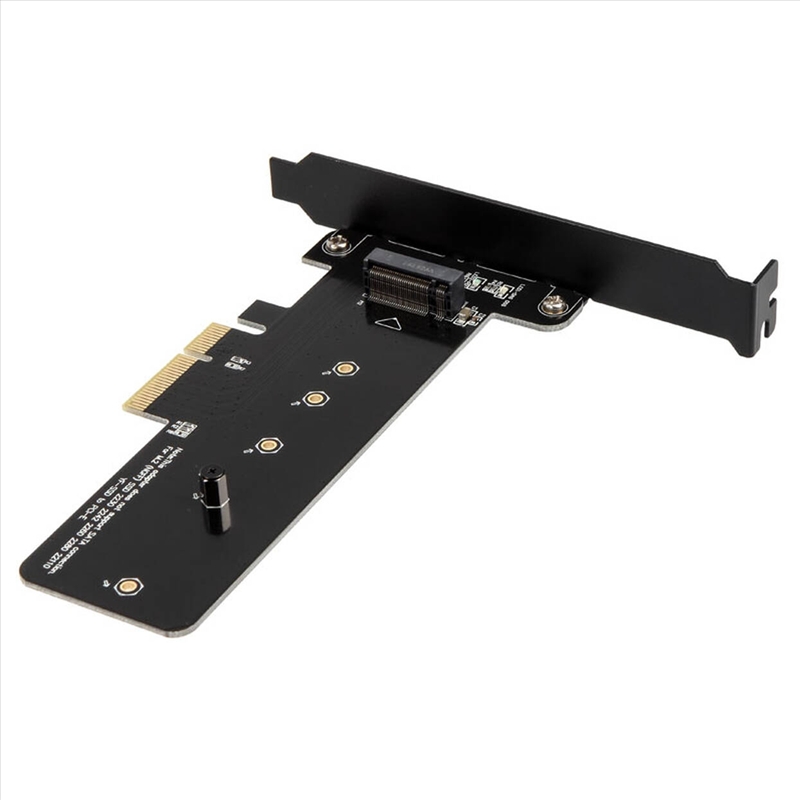

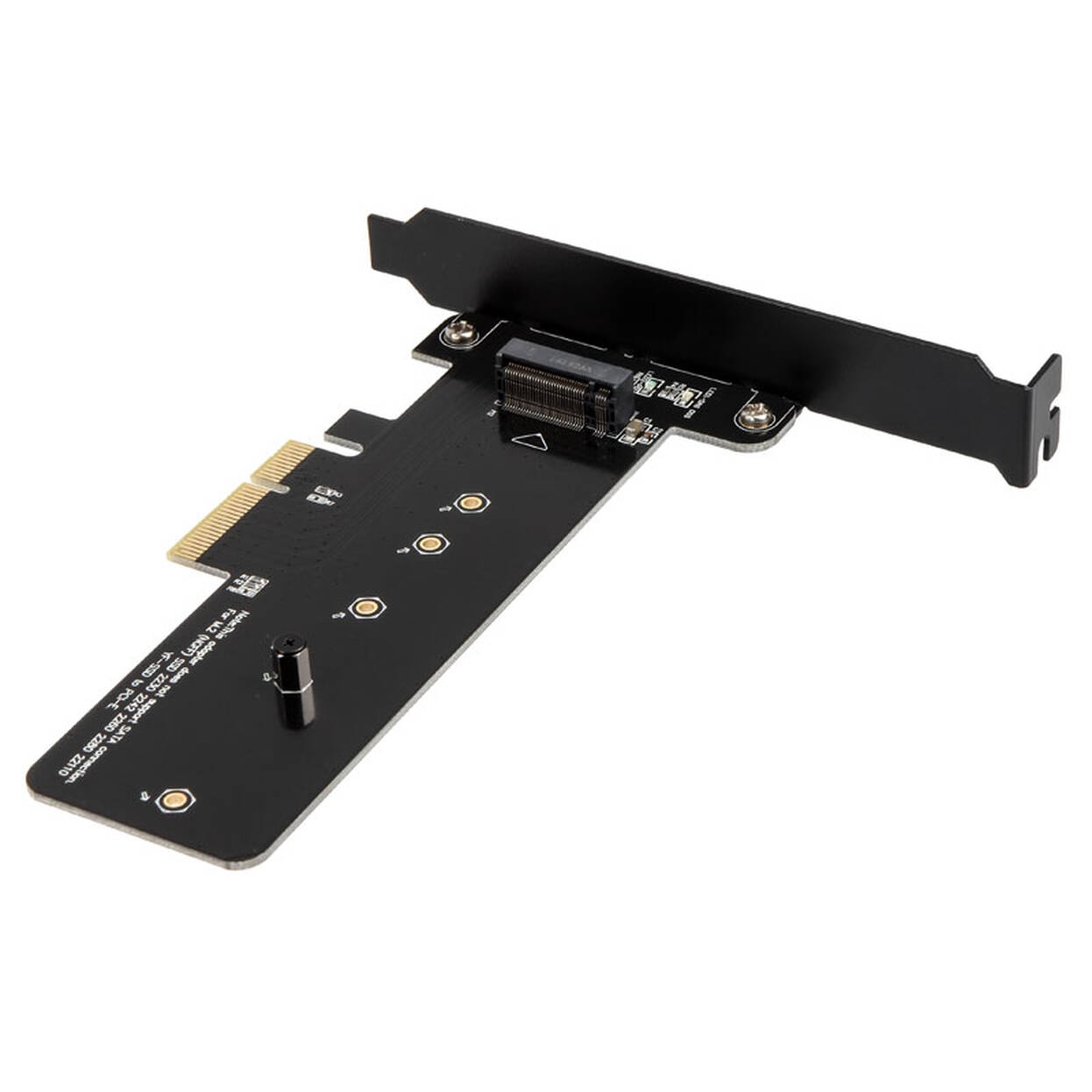

Officielle :

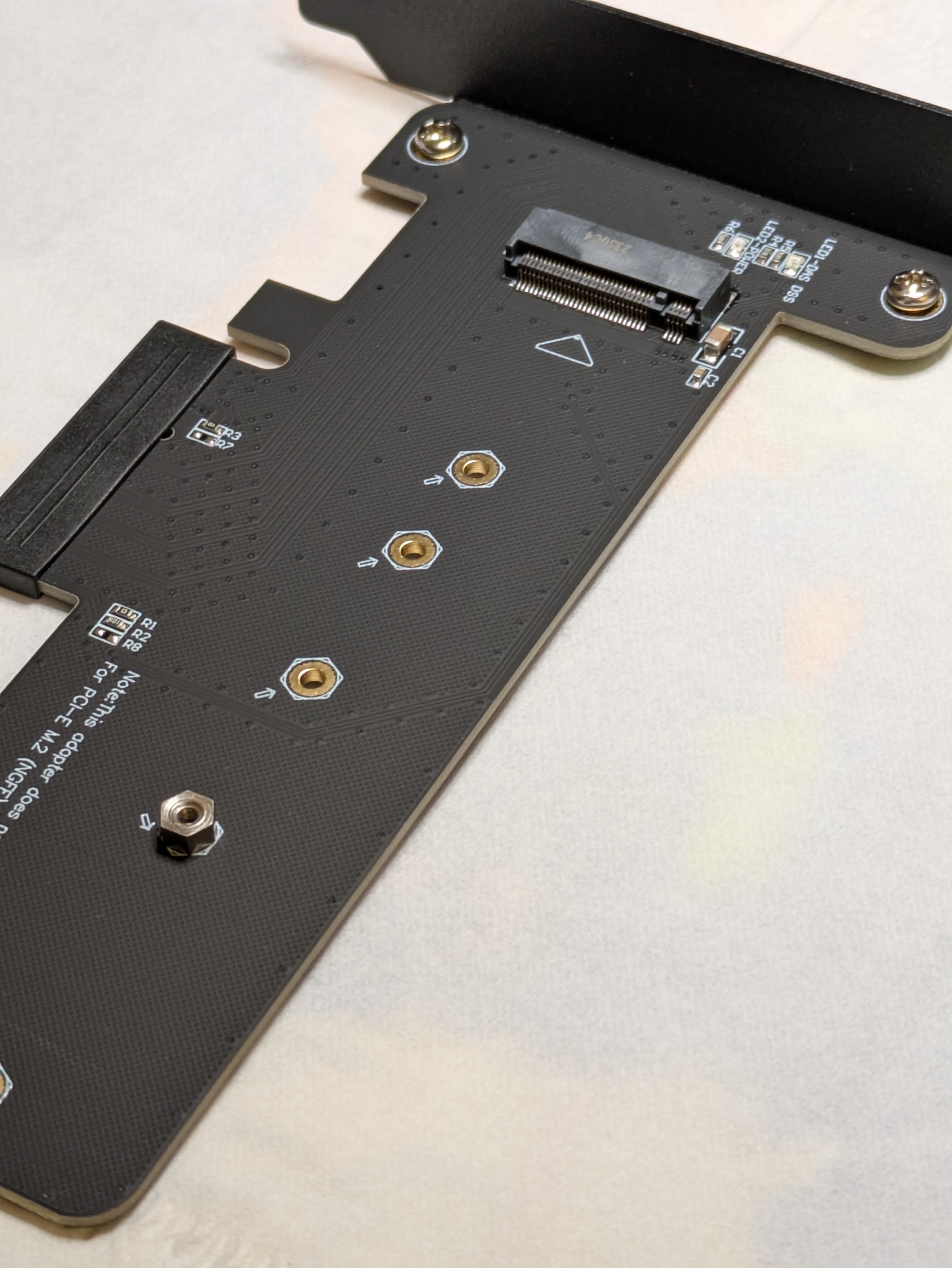

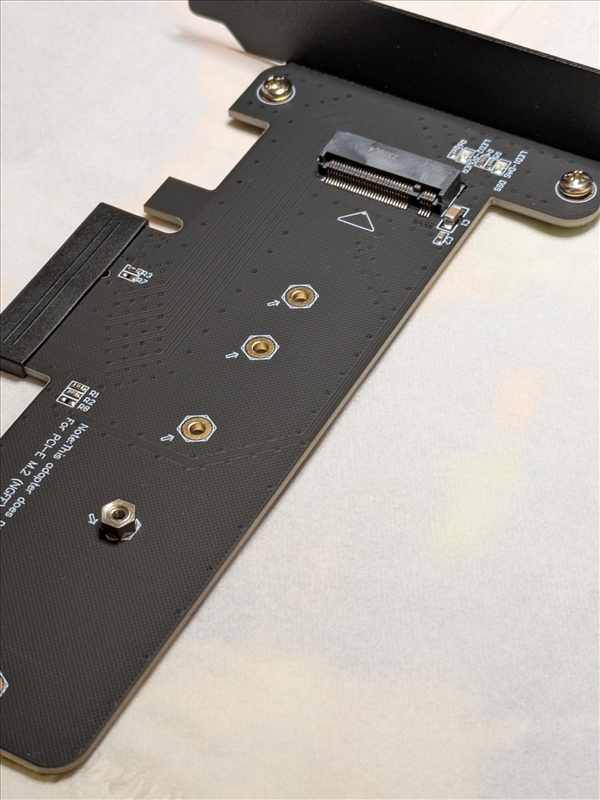

La carte que j'ai reçue :

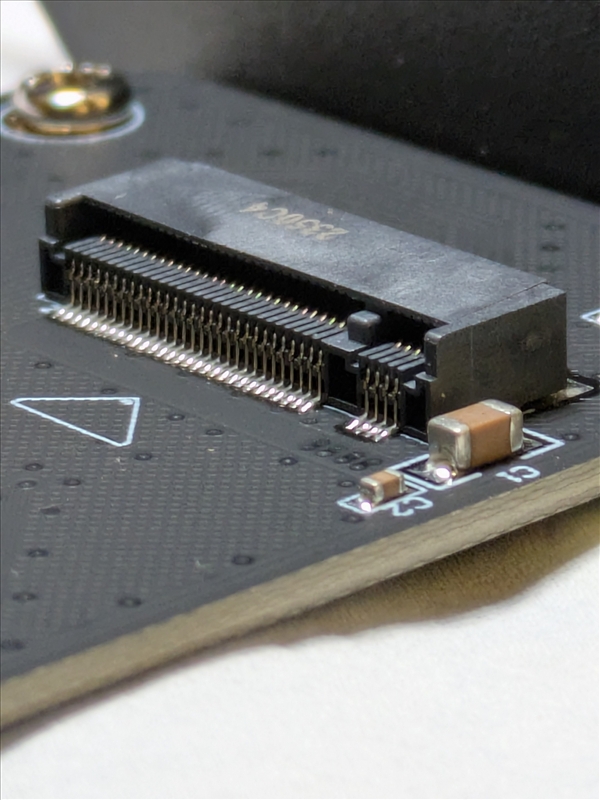

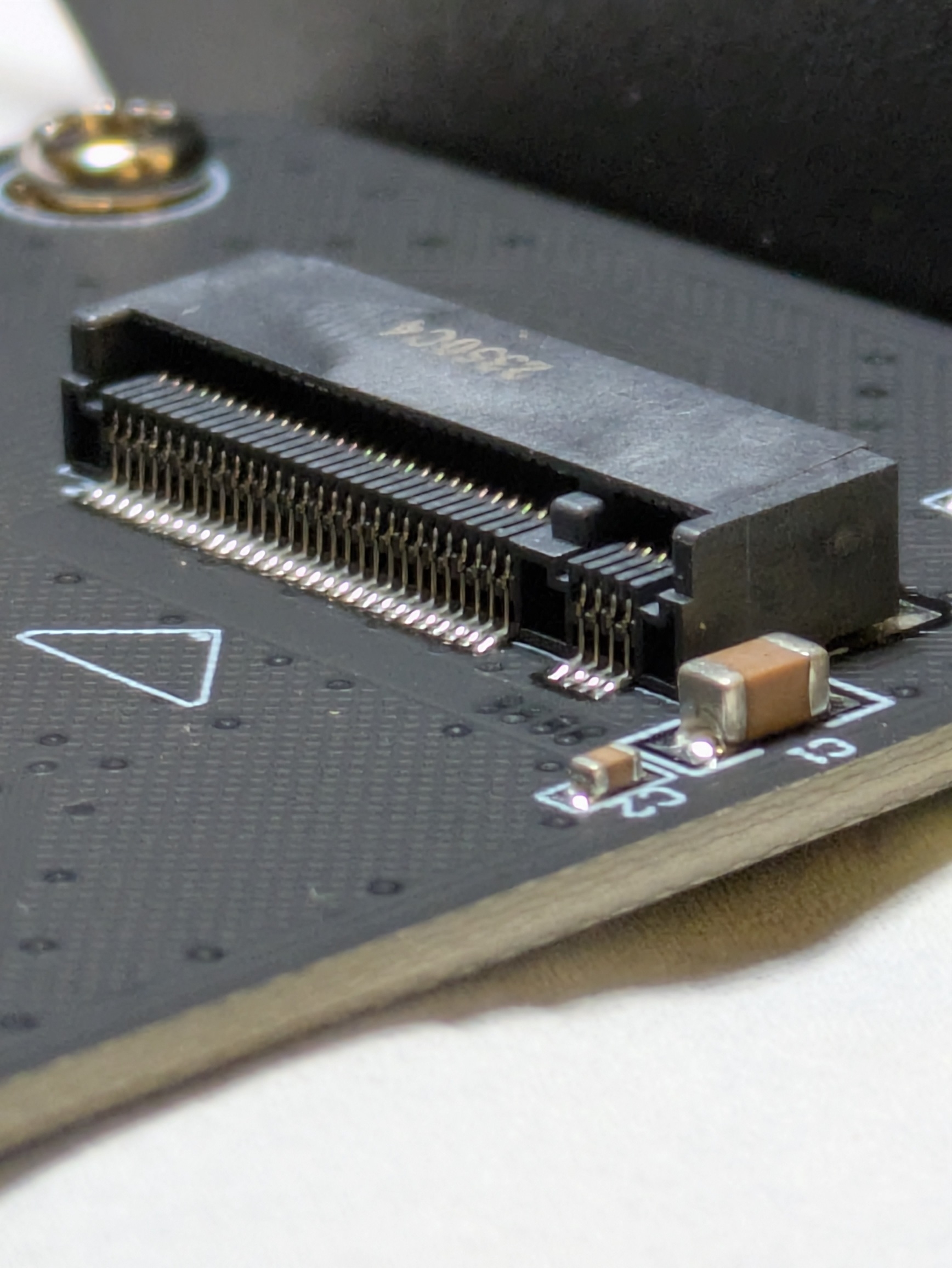

On voit que la hauteur du port (et du support de vis de maintien) sont beaucoup plus bas que sur les photos. Environ 2.5 mm (contre 1.5 mm sur les cartes noname).

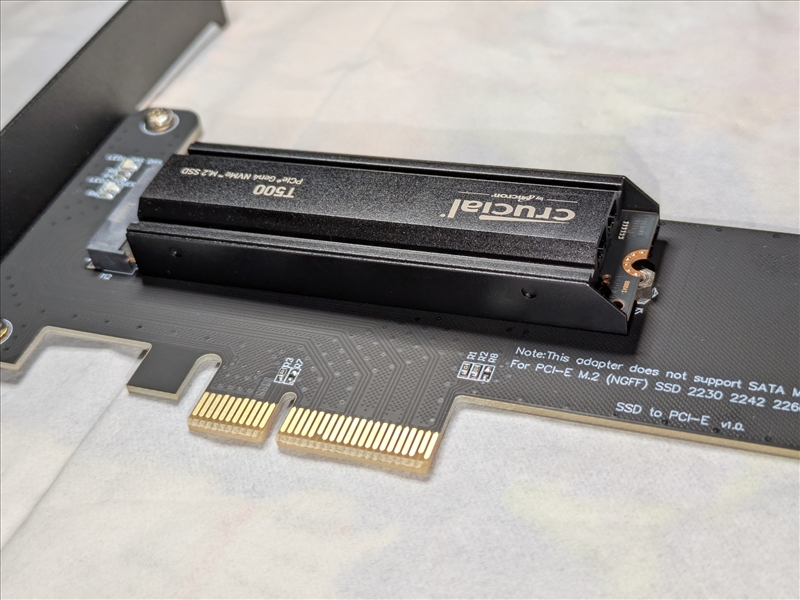

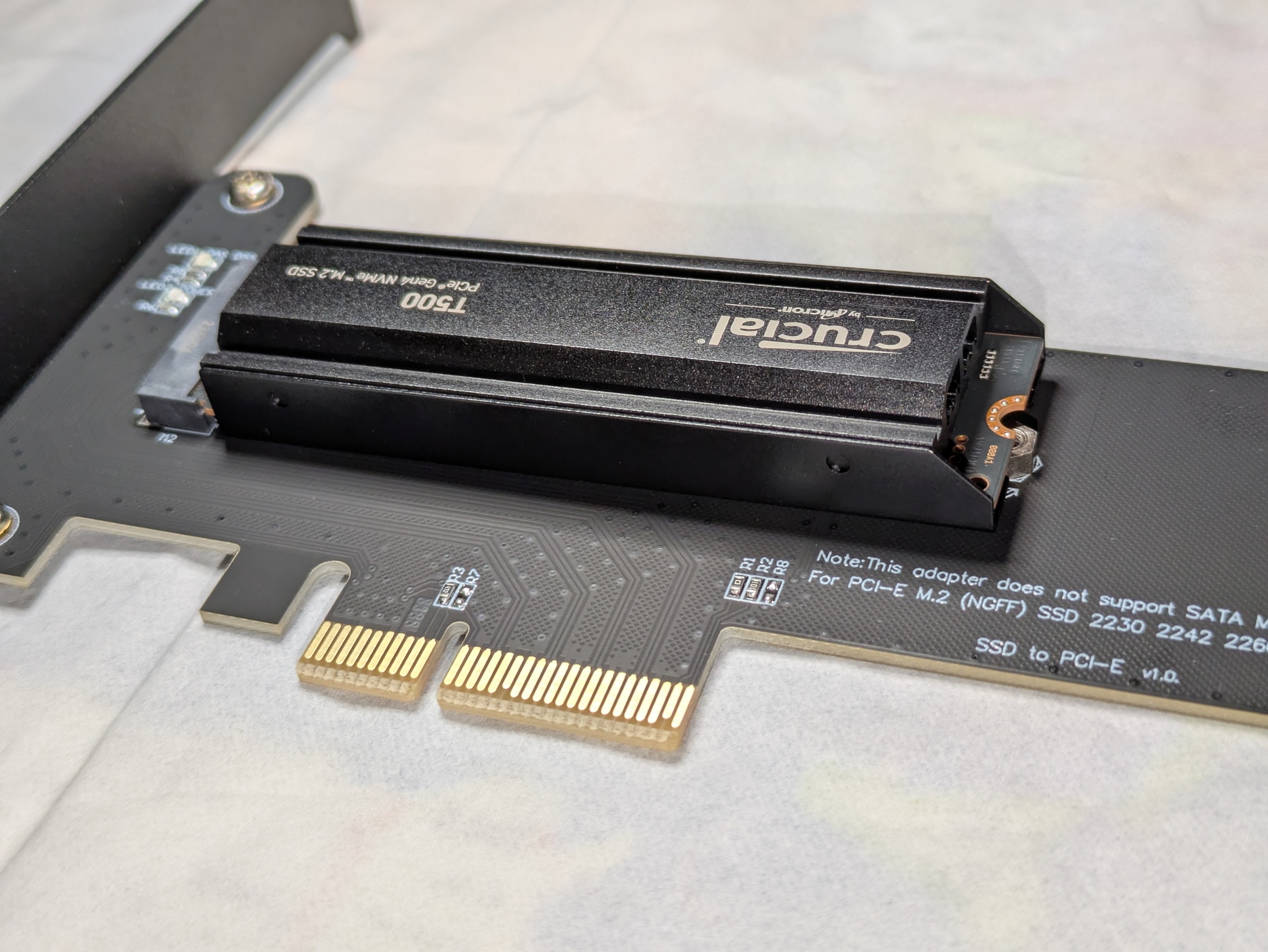

Et un Crucial T500 de 4To est très légèrement plus épais, du coup impossible de fixer le SSD, il prends appui sur la carte.

Franchement je ne comprends pas pourquoi Akasa a publié une photo qui ne corresponds pas. Du coup je suis toujours bloqué.


Pas de chance ça, désolé pour ce conseil bien foireux finalement
C'est l'entretoise qui l'empêche de se mettre à plat ou un effet levier entre le connecteur m.2 et le SSD en raison de la faible hauteur du connecteur? C'est pas évident vu de la photo de profil si c'est ça qui empêche le SSD de s'applatir ou la fixation, le SSD touche la fixation ou pas? J'ai pas l'impression que ça touche...

Il existe aussi des fixations sans vis si moyen de le mettre a plat mais j'en doute la: https://www.reichelt.com/fr/fr/shop [...] ces-343737

Sinon sur LBC : https://www.leboncoin.fr/ad/accesso [...] 3208029728

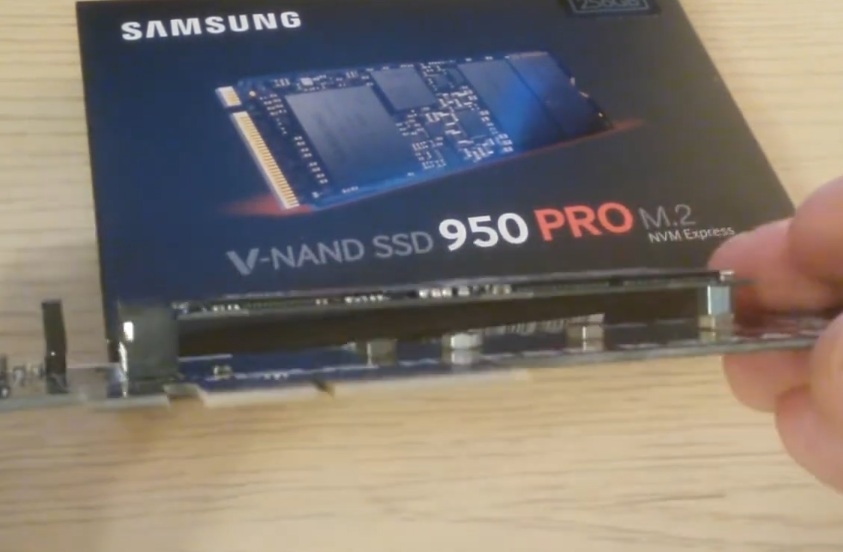

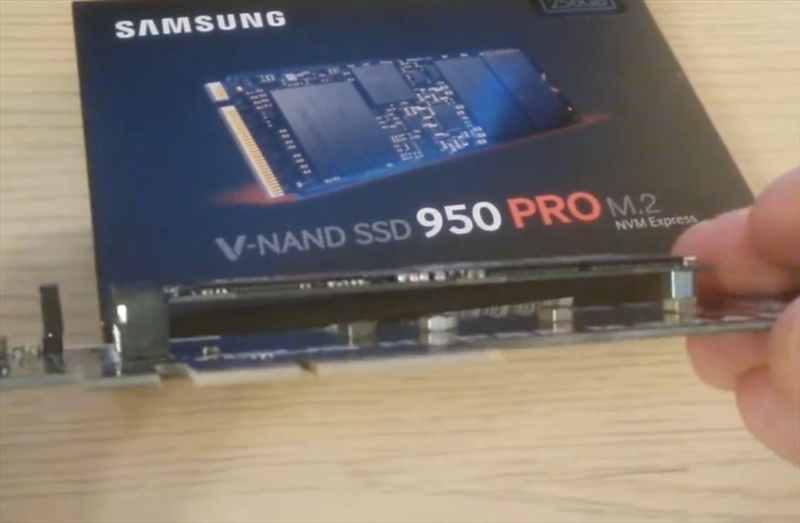

D'après les tests de l'époque, ce hyper m.2 mini gen3 est assez haut.
http://www.efxi.ru/file/asus_hyper_m2_x4.files/009.jpg

C'est rien, tu ne pouvais pas savoir !

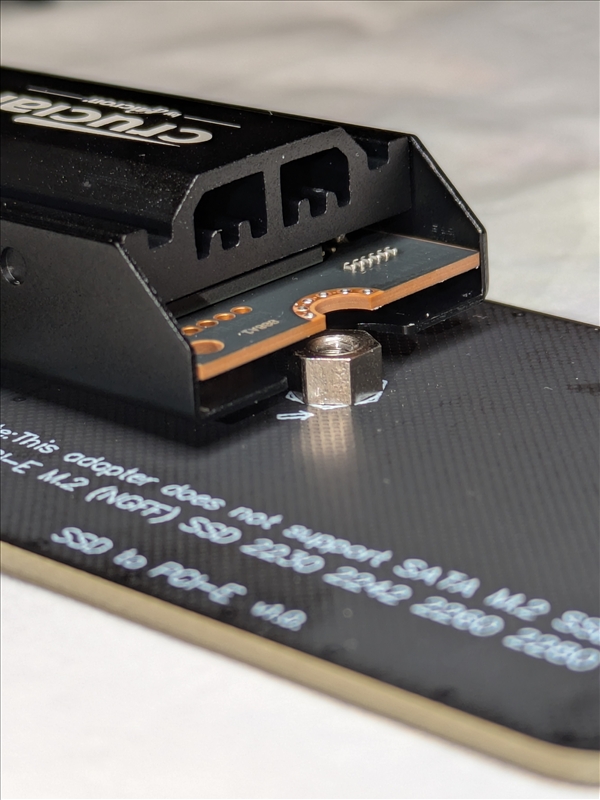

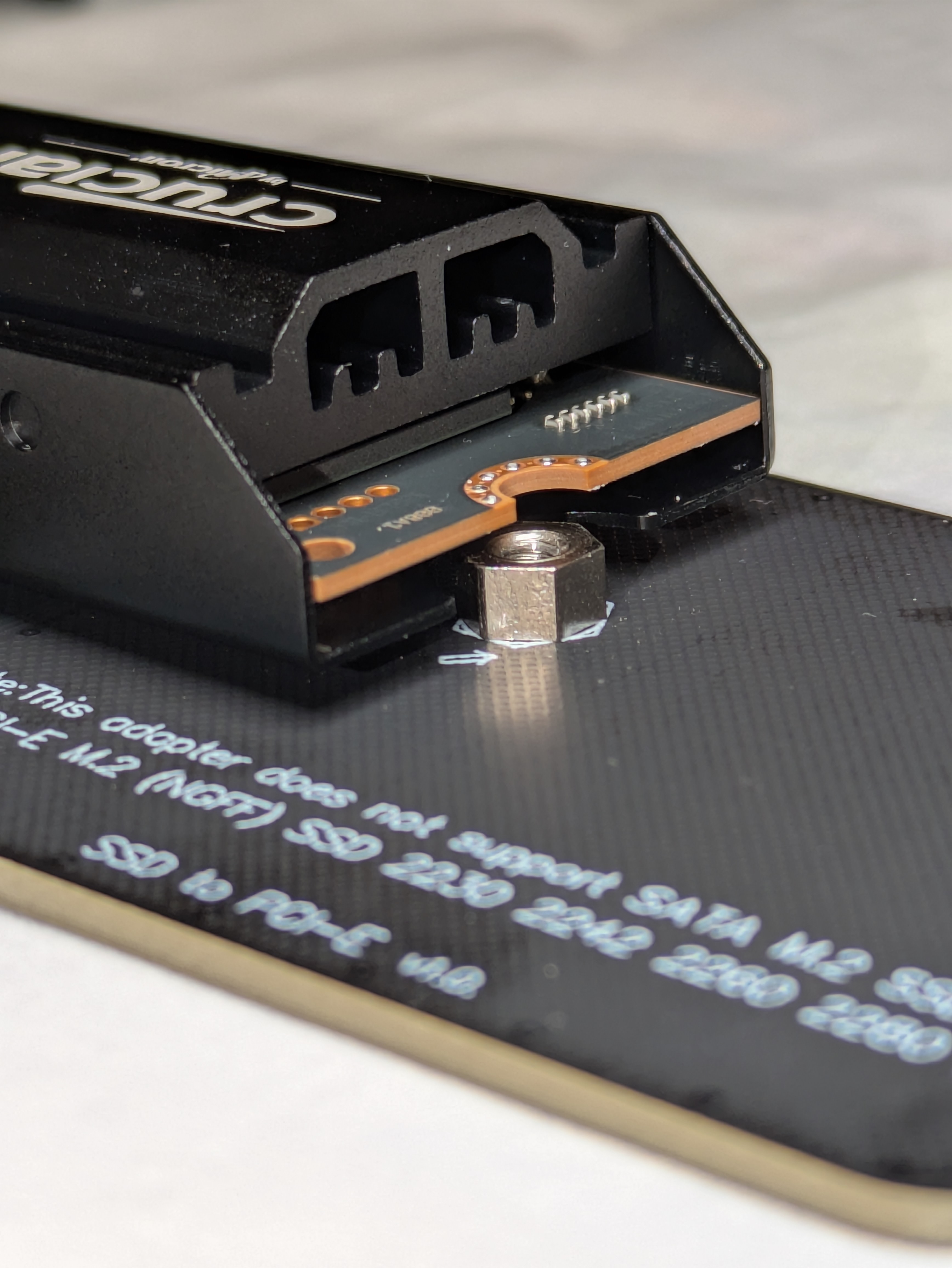

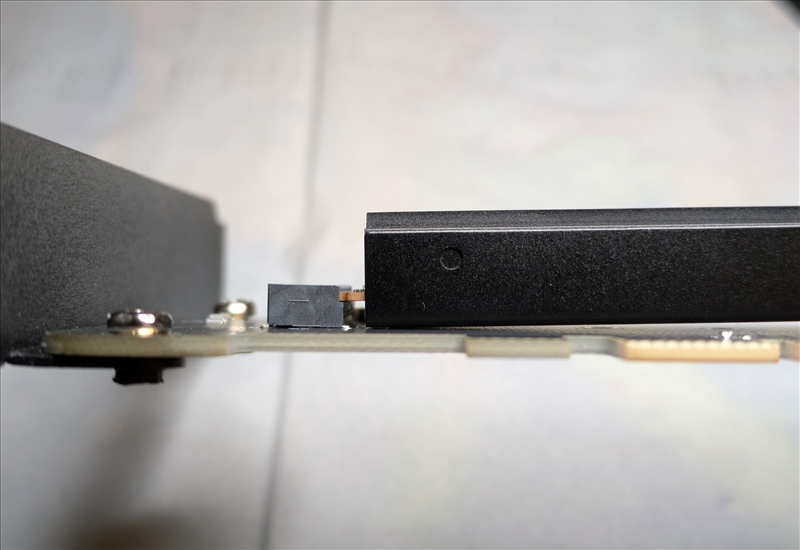

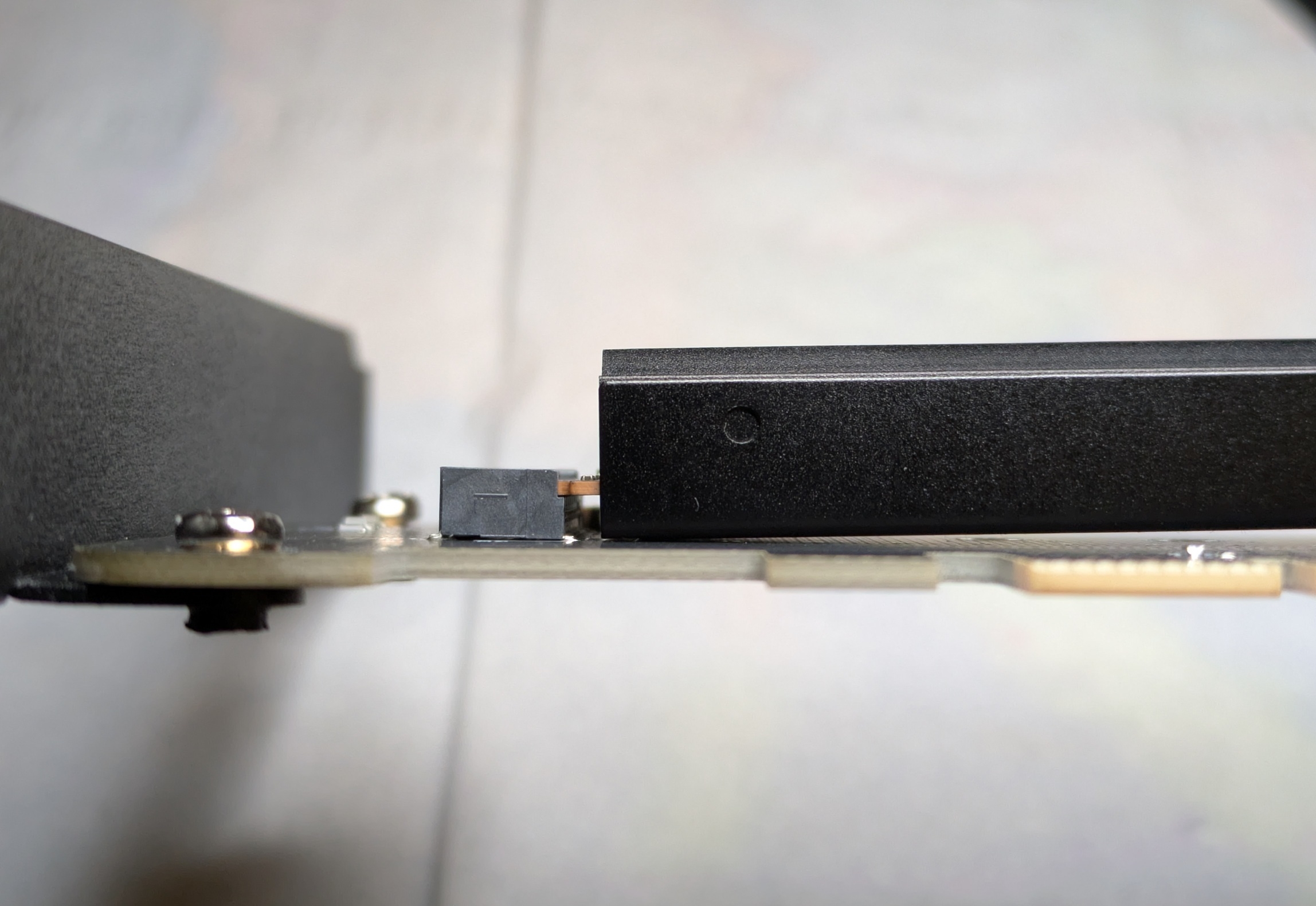

Oui, le SSD prend appui sur le PCB à la base du connecteur NVMe parce qu'il est trop bas. L'extrémité est encore loin de l'entretoise :



Intéressante la carte Asus Hyper, merci de la trouvaille ! Ça a l'air de passer si on en croit cette vidéo :

https://www.youtube.com/watch?v=KZ5pXJWuLi0


Ce qui est absurde, c'est le défaut de conception du SSD, tout de même

Ce n'est pas tellement le SSD en cause, il respecte les dimensions max des PS5 par exemple.

Mais incompréhensible que les fabricants d'adaptateurs PCIe M.2 ne prévoient pas la compatibilité, et s'obstinent avec des connecteurs M.2 low profile. Et surtout ne communiquent pas sur les dimensions max.

Ben tous les SSD que j'ai eu, même des crucial, même avec des gros rad, ne posaient pas de problème en épaisseur ' au dessus du connecteur'. C'est la première fois que je vous un rad aussi epais 'sous le SSD' et ça je ne suis pas sûr que ce soit si standard que ça
