Bonjour, j'ai une carte graphique qui malgré l'allumage des LED et des ventilateurs, ne me donne pas d'images. C'est une AMD Rx 6700 XT. Je l'ai ouverte pour voir ce qu'il pourrait y avoir, et après avoir jeté un coup d'oeil le seul problème que j'ai pu remarqué est des condensateurs ( 4 5 ) qui ont brulé, tachant le pcb ( que j'ai rapidement nettoyé à l'alcool isopropylique ) par la meme occasion. Est il possible que la panne vienne de la uniquement, ou du moins fasse parti de la panne ? Je suppose que oui, mais du coup comment dois je m'y prendre ? Je les enleve et les remplace uniquement ? Y a t-il des choses à verifier ? Possible de récuperer des condensateurs de 2 cartes donneuses que j'ai ? Elles ont des 271 et 821 uF 16v, alors que celles de la 6700 XT sont des 270 et 820 uF 16v, je suppose que c'est la meme chose.

Je laisse des liens redirigeant aux photos de la carte pour ceux qui voudraient voir.

https://drive.google.com/file/d/17Z [...] sp=sharing
https://drive.google.com/file/d/1qS [...] sp=sharing
https://drive.google.com/file/d/1QZ [...] sp=sharing
https://drive.google.com/file/d/1J9 [...] sp=sharing

Merci

Hello, les photos ne s'ouvre pas, impossible de voir

salut, utilises plutôt un hébergeur d'image classique ^^ ça sera plus simple pour nous

Bonjour, désolé pour les photos !

Voici des nouveaux liens, dites moi s'il fonctionne correctement. Merci beaucoup

https://ibb.co/zQJ0mFP
https://ibb.co/vX93Twp
https://ibb.co/dbKRJ7x
https://ibb.co/RQMBf3w

Bonjour

Alors déjà je ne suis pas électronicien, donc j'entre pas dans les détails, mais si tu as autant de condo explosés c'est qu'il y a certainement autre chose HS sur cette carte.
Ces condos me semblent liés aux étages d'alimentation de la carte, de là à te dire si c'est réparable, ma foi aucune idée.

Y'a un bon gros pâté de pate thermique qui dégouline un peu aussi ?!

ça sent la personne qui s'enfilait beaucoup de nicotine sur les photos.
Si tu n'as pas les connaissances ni le matériel, à part un électronicien style réparateur d'ampli hifi, ou certains membres du forum, je ne vois pas trop.

Mais oui je pense comme artouillassse que c'est soit l'étage d'alimentation, soit l'encrassement de nicotine et goudron qui les a fait claquer

Comment est ce que tu arrives à voir des traces de nicotine/goudron ? J'ai le matériel, j'ai juste besoin d'avoir quelques informations supplémentaires avant de me lancer, si c'est possiblement réparable ou non. Me faire une idée globale quoi. J'ai commandé les condensateurs, je les attends



Sur toutes les soudures c'est jauni ou marron. Pour en avoir démonté des cartes graphiques de mon beauf qui fume fenêtre fermée, ça y ressemble étrangement. Sinon c'est de la rouille ? Mais ça voudrait dire qu'elle a été stockée dans une zone humide ?
Perso je passerais un bon coup de nettoyant contact sur toute la carte.
Oui c'est possible avec une pompe à souder et quelques connaissance. Est-ce que ça va marcher par contre, je n'en sais rien je ne suis pas assez expert

Je vois oui. Sinon non ce n'est pas de la rouille, elle n'a pas eu de contact à l'eau. Je continue les recherches au multimetre je vous tiendrai au courant

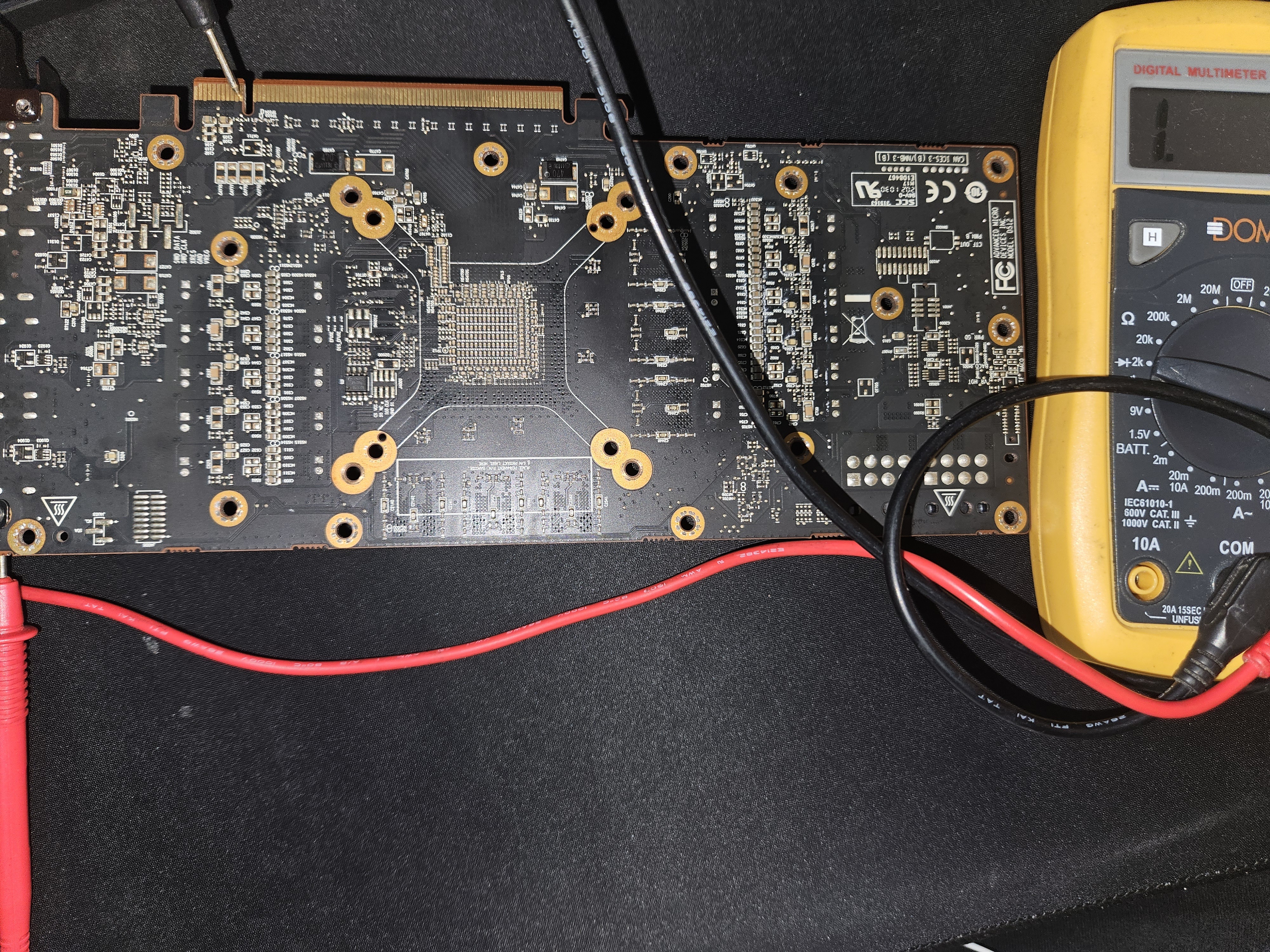

Le premier problème que j'ai remarqué au multimètre est l'absence de valeur au multimètre de ce pin pci-e

https://i.goopics.net/45scec.jpg
https://i.goopics.net/qh02kd.jpg


Pour le "possiblement réparable", si c'est uniquement ressouder des condos, avec le savoir faire et le matériel ça peut se faire.
Perso je ne m'y risquerais pas, il faut vraiment avoir pratiqué la soudure pour pas faire une belle grosse merde.

Mais le primordial c'est pourquoi ces condos ont explosé. C'est pas anodin comme panne, ça cache probablement quelque chose de plus lourd derrière.
Et surtout, est-ce que l'explosion des condos n'a pas fait d'autres dégats.
En gros, est-ce que ça vaut le coup de passer du temps sur cette carte.

Bref, attends d'autres réponses.
Si la carte est foutue ça peut être un bon entrainement à la soudure ceci dit.

Edit : le multimètre avec une carte déconnectée et des mesures sur circuit alors que certains composants sont en CC je suis pas certain de la pertinence.
