Reprise du message précédent :

En reprenant la chose il y a moyen d'en faire un Displate tout à fait correct

ça va foirer

Crosse-topic fusées.
Je recopie ici les principales étapes à suivre après le lancement pour ceux que ça intéresse pas :
Les temps sont sujet à changement suivant le déroulement des opérations précédente.

H+33 minutes : Le panneau solaire est libéré et déployé.



Les deux premiers déploiements sont "automatiques", c'est-à-dire qu'ils se font sans que les équipes au sol ne donnent d'ordres. Une fois le panneau solaire déployé, le télescope s'affranchira de l'alimentation par batterie et commencera à produire sa propre énergie.

H+12,5 heures : Poussée de correction mi-parcours 1a (MCC1a)



Cette poussée permet d'ajuster la trajectoire après le lancement. La durée de la poussée dépendra des performances du lanceur.

Webb est lancé sur une trajectoire directe vers une orbite autour du deuxième point de Lagrange Soleil-Terre (L2), mais il doit effectuer ses propres manœuvres de correction de poussée à mi-parcours pour y parvenir. C'est voulu, car si Webb reçoit trop de dV de la fusée, il ne peut pas faire demi-tour pour revenir vers la Terre, car cela exposerait directement les optiques et la structure du télescope au Soleil, ce qui les ferait surchauffer et annulerait la mission scientifique avant même qu'elle ne commence. C'est pourquoi Webb reçoit intentionnellement un dV légèrement plus faible de la part du lanceur et utilise ses propres petits propulseurs et son propergol embarqué pour compenser la différence.

Il y aura trois manœuvres de correction à mi-course (MCC) : MCC-1a, MCC-1b et MCC-2. La première manœuvre, MCC-1a, est la plus importante et la seule opération dont le temps est critique, à part le déploiement des panneaux solaires.

H+1 jour : Gimbaled Antenna Assembly (GAA)



Le Gimbaled Antenna Assembly (GAA) contient l'antenne à haut débit. Elle est tournée jusqu'à sa position finale en pointant vers la Terre. Il s'agit d'un déploiement "automatique", tout comme le panneau solaire qui l'a précédé. Tous les autres déploiements seront contrôlés par des commandes provenant du sol.

H+2 jours :  Poussée de correction mi-parcours 1b (MCC 1b)



MCC-1b, est une poussée plus courte effectuée avant le début du déploiement de l'écran solaire. La dernière manœuvre, MCC-2, effectuée 29 jours après le lancement, est conçue pour insérer Webb dans l'orbite optimale autour de L2.

H+3 jours : Palette pare-soleil avant et arrière



L'équipe de déploiement commence la planification et les opérations pour déployer la Unitized Pallet structure (UPS) avant. L'UPS supporte et transporte les cinq membranes du pare-soleil. Auparavant, l'engin spatial est manœuvré afin d'obtenir des températures plus chaudes sur l'UPS avant et divers appareils de chauffage sont activés pour réchauffer les composants clés du déploiement. Les dispositifs de libération sont activés. Divers éléments électroniques et logiciels sont configurés avant de supporter les mouvements de l'UPS, qui sont entraînés par un moteur. Ceci représente le début de tous les déploiements majeurs.

H+4 jours : Déploiement de l'ensemble de la tour déployable



Le Deployable Tower Assembly (DTA) est déployé. La tour s'allongera d'environ 2 mètres. Ce mouvement assure la séparation nécessaire entre l'engin spatial et le télescope afin de permettre une meilleure isolation thermique et de laisser de la place pour le déploiement des membranes du pare-soleil. Ce mouvement de déploiement est entraîné par un moteur.

H+5 jours : Déclenchement du volet d'inertie arrière et des couverture de la membrane de protection solaire.



Le volet d'inertie arrière est utilisé pour aider à compenser une partie de la pression solaire qui s'exerce sur le grand pare-soleil. L'utilisation du volet d'inertie permet de minimiser la consommation de carburant pendant la mission. Après avoir libéré les dispositifs de retenue, un ressort entraîne la rotation du volet arrière jusqu'à sa position finale.

Une 2e opération permet de libérer et d'enrouler la couverture de la membrane de protection. Le couvercle de libération du pare-soleil a protégé les membranes pendant les activités au sol et le lancement. Les dispositifs de libération sont activés électriquement pour libérer les couvertures.

H+6 jours : Mât bâbort et tribord du pare-soleil



Les étapes du déploiement de la poutre centrale comprennent l'achèvement de l'enroulement de la couverture du pare-soleil, l'équipe de déploiement étend ensuite la poutre centrale avec le côté des cinq membranes. Cette opération est motorisée.

H+7 jours :Mise en tension du pare-soleil



Cette opération de deux jours en plusieurs étapes permet de libérer les membranes finales et ainsi tendre les cinq couches du pare-soleil.

Après les déploiements initiaux du pare-soleil des UPS avant et arrière (qui portent le pare-soleil entièrement plié), suivis des mid-booms bâbord et tribord (qui supportent et déplient initialement les 5 couches du pare-soleil ensemble), chaque couche est successivement tendue.

H+8 jours : Mise en tension du pare-soleil completée



La tension de la couche 1 (la couche la plus chaude, la plus proche du soleil) à la couche 5 est terminée, ce qui place le pare-soleil dans son état de déploiement complet.

Les températures sur le côté chaud du pare-soleil atteindront un maximum d'environ 383 K et sur le côté froid du pare-soleil, un minimum d'environ 36 K. Grâce à l'ingénierie du pare-soleil, cette incroyable transition a lieu sur une distance d'un peu moins de 2 mètres.

H+10 jours : Déploiement du miroir secondaire



La structure de support du miroir secondaire (SMSS) est déplacée dans sa position opérationnelle. Le miroir secondaire se trouve à l'extrémité de cette structure. Lorsqu'elle est déployée, ses longues perches font pivoter le miroir secondaire devant le miroir primaire. Le miroir secondaire joue un rôle important en réfléchissant la lumière du miroir primaire vers l'endroit où se trouvent les instruments, derrière le miroir primaire.

H+11 jours : Radiateur d'instruments déployés arrière(ADIR)



Ceci permet de libérer le dernier des quatre verrous de lancement qui maintiennent le radiateur d'instruments à l'arrière (ADIR) dans sa configuration de lancement. La libération du dernier dispositif permet aux ressorts d'entraîner l'ADIR dans sa position finale de déploiement. Les trois premiers verrous de lancement ont été libérés juste après le lancement pour éviter toute tension indésirable dans le système pendant le refroidissement de l'ADIR et du télescope.

H+12 jours et +13 jours : Déploiement des ailes bâbord et tribord du miroir primaire



L'équipe de déploiement commence la planification et les opérations pour le déploiement de l'aile gauche/bâbord et l'aile droite/droite du miroir primaire. Cette opération permet de déployer et de verrouiller les ailes du miroir primaire. Chaque aile contient trois des 18 segments du miroir. Il s'agit d'un déploiement motorisé.

WEBB EST ENTIÈREMENT DÉPLOYÉ À PARTIR DE CE MOMENT !

Il continuera à se déplacer vers le deuxième point de Lagrange (L2) pendant encore deux semaines, après quoi il entrera dans une orbite large autour du point L2. Les cinq mois suivants serviront à refroidir le télescope à la température de fonctionnement, à ajuster l'alignement des miroirs et à calibrer les instruments.

H+15 à 24 jours : Ajustement individuels des segments du miroir principal



Cette opération consiste à activer et à déplacer chacun des 18 segments du miroir primaire (qui sont réglables) hors de leur configuration de lancement, ce qui nécessite plusieurs jours de travail et plusieurs étapes. Les segments du miroir primaire et le miroir secondaire sont déplacés par six actionneurs fixés à l'arrière de chaque pièce du miroir. Les segments du miroir primaire ont également un actionneur supplémentaire en leur centre qui ajuste leur courbure. Le miroir tertiaire du télescope reste stationnaire.

H+29 jours : Poussée de correction de mi-parcours (MCC2) - Début de l'insertion au point de Lagrange L2



MCC2 corrige toute erreur de trajectoire résiduelle et ajuste l'orbite L2 finale.

Le télescope est lancé sur une trajectoire directe vers une orbite autour du deuxième point de Lagrange Soleil-Terre (L2), mais il doit effectuer ses propres manœuvres de correction de poussée à mi-parcours pour y parvenir.

H+29,5 jours : Insertion orbitale terminée. Webb est en orbite autour de L2 dans une orbite HALO.



Webb est maintenant en orbite autour de L2. Le déploiement du télescope est terminé. Le refroidissement et l'allumage des instruments se poursuivent. Le télescope et les instruments scientifiques ont commencé à se refroidir rapidement à l'ombre du pare-soleil une fois celui-ci déployé, mais il faudra plusieurs semaines pour qu'ils se refroidissent complètement et atteignent des températures stables. Ce refroidissement sera soigneusement contrôlé par des bandes chauffantes électriques placées à des endroits stratégiques. Les cinq mois restants de la mise en service consisteront à aligner les optiques et à calibrer les instruments scientifiques.

Et ensuite quoi ? SCIENCE BABY !!!

On fait des pronos sur quelle étape foirera ?

D'ailleurs... Question sûrement abordée avant mais je tente quand même   y'a t'il un mode secours commandable pour chaque étape ou c'est du failure is not an option tout au long de la séquence ?

Failure is not an option.
Il n'a pas couté 10 milliards de dollars pour rien.

Un mécanisme de déploiement typique a deux circuits d’activation. Si la redondance est bien implémentée, c’est-à-dire s’il les deux circuits sont bien indépendants sur toute la chaine de commande hardware, alors on a déjà cette étape comme backup, qui peut également être déclenchée automatiquement dans la séquence logicielle.
En plus de ça on peut avoir des télécommandes disponibles pouvant être envoyées depuis le sol, mais pour que ça fonctionne il faut que la panne matérielle ne soit pas permanente. Par exemple la panne sur les premiers sats Galileo où un seul panneau solaire s’était déployé n’était que temporaire, donc avec une autre procédure de correction pour revenir dans une zone de paramètres plus normale, le panneau solaire manquant a pu être déployé en envoyant manuellement la télécommande.

https://eyes.nasa.gov/dsn/dsn.html

JWST

https://jwst.nasa.gov/content/webbL [...] sWebb.html




La manœuvre mcc1a a duré 65mn.
Difficile de savoir si c'est bien, pas bien (je n'ai as écumé twitter) mais dans ce pdf on y apprend que la manœuvre aurait théoriquement pu durer jusqu'à 3h.

https://www.google.com/url?sa=t&sou [...] SxGK7R2oiT

65 min de poussée pour un dV de... 22m/sec !

Ah ben quand tu décides de pousser 6,2 tonnes aux RCS conçus pour te maintenir en L2

Sinon qui a communiqué les 22 ?
Dans le pdf il était écrit 41m/s prévus pour MCC1A...

Si il y a si peu de correction c'est une bonne nouvelle. Cela veut dire que de télescope aura plus de réserve de carburant lors de son exploitation scientifique.

donc on est sur des paramètres très correctes pour l'instant

A tous de DDO.
Les paramètres sont nominaux.


Dans le tableau 3 du PDF page 16.  Mais ça parle d'une poussée nominale de 4900 secondes. Donc le dV réel est probablement moindre.

EDIT: autour de 16m/sec.

Dans le PDF il est indiqué qu'il y a un maximum de 40 m/sec alloué à la correction MCC-1a.

signal !


Suis en bagnole toute la journée, j'ai survolé le pdf j'aime pas lire ces trucs sur mobile

Pas de souci.



https://blogs.nasa.gov/webb/2021/12 [...] nd-tested/

A la fois ultra soulagé d'en arriver là sans souci et inquiet pour la suite ...

Il a ralenti un peu lô le ch'ti télescope

Super nickel.
Pourvu que le reste soit pareil

Oops, j'ai effacé mon post, mauvais topic.


https://blogs.nasa.gov/webb/2021/12 [...] tion-burn/

Le MCC-1b étant terminé, prochaine étape: le déploiement des UPS (Unitized Pallet Structures) avant et arrière qui supportent les cinq membranes du pare-soleil.


allé james

allé

En ce moment aussi.
Tjs Canberra.
https://eyes.nasa.gov/dsn/dsn.html

Les 2 antennes, a ... 40kb/s

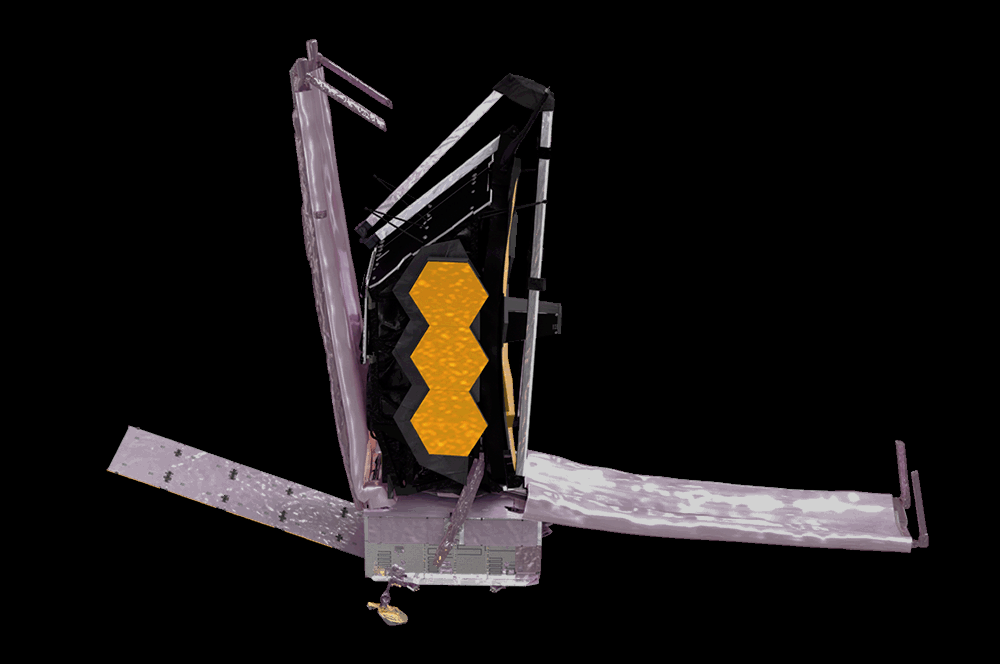

Désolé mais je supporte mal ce profil de couleur pourri de cette série d'illustrations
C'est quoi ce satellite en magenta !







J'aime bien les n'étiquettes pour les outils.. "Eh régis tu la perdue où la clé de 12 ?"

Ah, l'antenne de madrid envoie des datas au JWST.
Ca sent le déploiement.
https://eyes.nasa.gov/dsn/dsn.html
3 antennes rien que pour lui, une grosse gourmande ce telescope.

Selon des astronomes amateurs, la magnitude apparente du télescope aurait considérablement augmentée au cours des heures suggérant que les UPS auraient été déployés.

https://twitter.com/skysurfer77x/st [...] 15753?s=21

Dans ton lien, il se corrige en disant que c'est en cours. Mais bon, c'était y'a 40mn, ca doit être fait now (je ne sais pas combien de temps ca mets).
edit : ok, il parle de l'ensemble du déploiement, qui est en cours.

Les malades

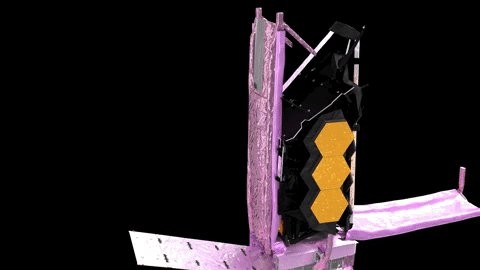

NASA Webb Telescope (@NASAWebb) : Right now, we just successfully completed the first step: unfolding the forward sunshield pallet. Think of Webb’s pallets as a cake stand that will hold 5 layers of sunshield — the cake’s layers, if you will.   More about this step: blogs.nasa.gov/webb/2021/12/2… #UnfoldTheUniverse




edit:

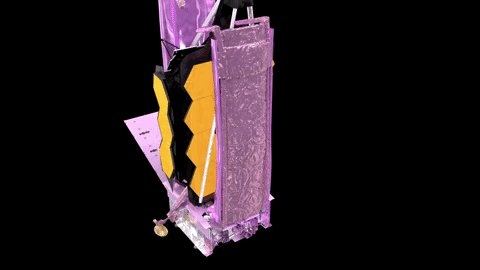

NASA Webb Telescope (@NASAWebb) : And we just confirmed that our aft (back) sunshield pallet has successfully opened up as well! blogs.nasa.gov/webb/2021/12/2…   What’s next to #UnfoldTheUniverse? Check out webb.nasa.gov/deployments

Ils vont y arriver ces cons !


Et là le drame, du "bird shit" (trouvez la ref ) sur le miroir

So far so good, le déploiement semble aller bon train.

Aujourd'hui est le déploiement du Deployable Tower Assembly (DTA). La tour s'allongera d'environ 2 mètres. Autrement dit le miroir s'étirera le cou ce qui cr'era un espace entre l'engin spatial et le télescope afin de laisser de la place pour le déploiement des membranes du pare-soleil. Ce mouvement de déploiement est entraîné par moteur.


je dis toujours ça aux demoiselles, c'est important de prévenir


https://twitter.com/NASAWebb/status/1476194840018890756
