Reprise du message précédent :


 Toutes catégories confondues, ton boîtier en frigolite a été cité par un tiers des votants, c'est donc loin d'être un bide


Aan j'ai gagné dans deux catégories

D'ailleurs ya moyen que t'ajoutes les résultats (en % ?) des votes pour chaque HB élu ?

 C'est jouable, je vais rajouter des stats diverses, ça peut être ludique

 EDIT : je ferai pas ça avant ce soir, vu que mon voisin n'a rien trouvé de mieux que de se faire livrer du gravier pour Noël, faut que j'aille pelleter


En tout cas tu semble avoir remporté la palme des ronds jaunes les plus HB, "Michel"


Esprit HB ce garçon ...

J'ai vu ça, mais c'est vrai que la concurrence était rude bien joué a letrouveur en tout cas



haha y en a qui suivent ça fait plaisir

Un grand bravo aux zeureux gagnants

Pour l'an prochain ce sera dur de faire mieux... mais j'ai confiance, on y arrivera   ; après la prise USB sur base de bec verseur de boîte de sucre en poudre, peut-être une antenne wifi avec un sachet alu de purée en flocons...

T'emballes pas non plus!
Il n'y a qu'ici que tu peux t'en vanter; ailleurs, tu n'y trouverais que honte et désespoir...

Enfin, féloche quand même!

En fait c'est comme si l'on regardait les relevés de notes d'autrefois mais à l'envers

Je vois d'ici mon prof de techno se retourner dans sa tombe, quoi qu'il doit pas y être encore, pronostic HB

si certaines réalisations ferait peur au commun des mortels

je pense quand même que d'autres forcent l'admiration tellement elle sont pas dénuée d'un certain charme , et tiennent parfois du génie

bon , c'était pas le cas de la 30 , on est d'accord
http://forum.hardware.fr/hfr/Hardw [...] m#t9089424

ptain j'avais pas fait gaffe aux alims Heden sur la 30

Féloches aux ouineurs

Bonne année

Je découvre... !  Félicitations !



J'ai voulu redonner vie à mon porte clé lumineux de cours de techno que je viens de retrouver.

Ça utilise un type de pile un peu particulier (dont j'avais complètement oublié l'existence d'ailleurs), une A23 12V. (cylindrique, ça ressemble à une LR03 en plus court)
Bref pas envie d'en acheter une neuve, je trouve une CR2032 qui traîne, je dessoude un support de pile d'une carte mère HS, je shunte la résistance qui devait abaisser le 12V, et zou, ça remarche nickel, plus fort qu'à l'origine j'ai l'impression car la LED vue de face arrache bien la rétine.

Curieux du coup le choix de la pile, pourquoi partir de 12V et abaisser jusqu'à 3V environ. (j'y connais rien en calcul de résistance mais c'est ce qu'on peut supposer vu que la LED marche du tonnerre sur une CR2032 3V en direct)
(à noter que la vieille pile A23 Golden Power fournissait encore un chouia de courant et n'avait pas fuit malgré toutes ces années )

Parcequ'une LED à une tension fixe à ses bornes,  la résistance n'est pas là pour abaisser la tension mais pour réguler le courant.

Branché en direct c'est la résistance interne de la pile qui joue se charge de la régule en courant.

Tu as des chances de cramer ta LED en direct.

La résistance est là pour limiter le courant dans la LED.

drapal

C'est HB, puis bon vu la résistance interne d'une petite pile style CR2012 ou LR44 pas besoin de résistance. J'ai bien une maglite modifiée à led elle est branchée en direct et ça marche parfaitement alors que c'est des accus D

En fait j'ai jamais compris comment la "consommation" d'une LED.
Une ampoule par exemple reçoit une tension (définie par la source) et le filament va définir le nombre d'ampères qui vont être tirés de la source. (enfin si je comprends bien )

Quand tu dis qu'une LED a une tension fixe, ça veut dire qu'en mettant 3V ou 12V ça ne change rien ? Et du coup le courant est définie par... la source ? (auquel cas je comprends pas )

Sinon je vais voir combien de temps elle tient, c'est vrai qu'elle semble "vaciller" un peu sans que ce soit des faux contacts.

http://www.astuces-pratiques.fr/el [...] ance-serie

mirci


Les leds classiques ont souvent une limite de courant max de 30mA.
Par sécurité le calcul de la résistance est souvent fait sur 20mA.
Du coup c'est simple il suffit de faire :

(Tension d'alimention - Tension de seuil de la led) * 50.

On a en Ohm la valeur de la résistance à appliquer.

Exemple :

Une led bleu avec un tension de seuil de 3V environ qu'on alimente en 12V.
12 - 3 = 9 * 50 = 450 Ohms.

Après comme toutes les valeurs de résistance n'existe pas, on prend celle qui s'en approche le plus, ici on pourrait mettre une 470 Ohms ça serait bon.

Pour ceux qui se demanderaient d'où sort le 50 : 50 = 1/0.02
(les 0.02 étant 20mA)

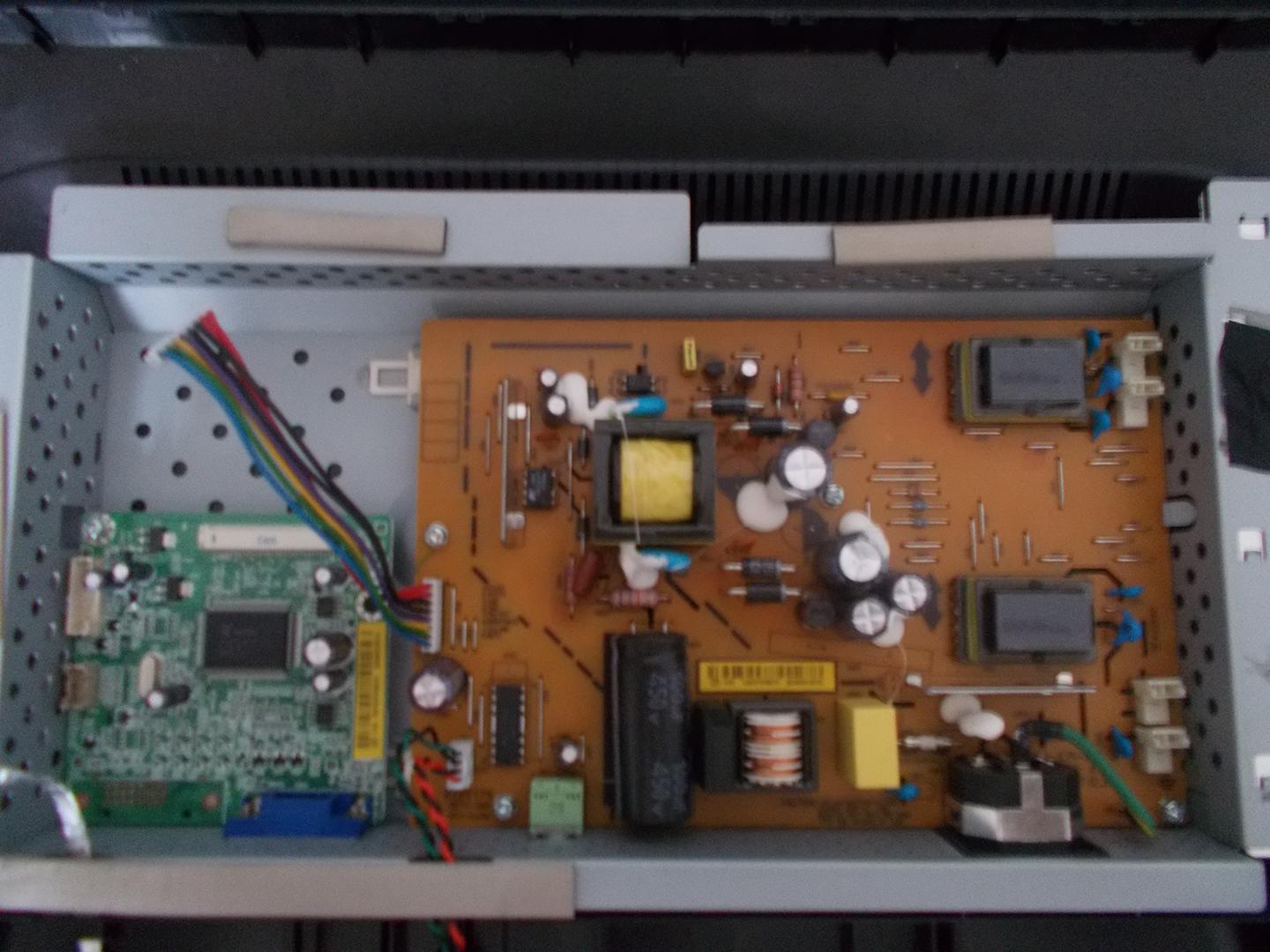

pas un honteux bidouillages mais une recherche de panne :

https://pbs.twimg.com/media/B6WU1vBCYAEripD.jpg:large

mon écran s'allume mais pas de signal , donc c'est pas un souci d'alim ? les condo sont clean , hyundai d93w de 2008

Un condal ça peut se percer sans gonfler parfois je crois

C'est souvent un condos HS quand même. J'ai déjà sauvé des écrans en remplaçant leurs condos alors même qu'ils semblaient tous OK.

D'ailleurs je pense passer le reste de l'aprèm à m'attaquer à mon stock d'écrans, je cale un peu sur mes révisions de la procédure de référé...

du coup je fais quoi ? j'ai pas de condo en stock , j'en commande et je les change tous ? je les déssoude quand meme pour voir s'il fuit par le bas ?

Tu changes les plus gros comme dans ce tuto de HFR. Ca coute une misère d'acheter les bons.

Petit HB d'échauffement pour 2015
Un Ras'pi B+, un HDD (Hitachi DeathStar   ) et une clef WiFi. Sauf que cette dernière tire tellement dans la tronche au RPi que la tension de mon chargeur USB 5.25V dégringole à 4.75V avec un câble micro USB. Pour remédier au problème, on récupère un câble USB (gris sur la photo) qui se termine en fiche, on enfiche sur le RPi et le voilà alimenté en direct ET avec son alim linéaire de son PCB Je sais pas si électriquement c'est top mais en tout cas, y'a que comme ça qu'il a assez de patate pour la clef WiFi

T'a quoi comme chargeur 5 volt pour rpi b+ ? car je compte m'en acheter un

Celui là http://forum.hardware.fr/forum2.ph [...] 8#t9213335

oh mon DIEU

j'ai fais ma technique du noob 2.0 laissé branché , chauffé au seche cheveu les condo

sa donne sa :

https://www.youtube.com/watch?v=1Ha [...] e=youtu.be

du coup je doit changer tout les condo d'alimentation ? même le gros ? et les petit sur la partie video ?

Ah oué une alim à découpage qui pompe => condos HS.

Il ne faut pas changer le gros condo du primaire (celui à 300 ou 400V), mais ceux du secondaire, qui filtrent et lissent les tensions de sortie.

Une fois les condensateurs changés, une bonne idée serait de mettre en parallèle sur chaque condensateur chimique un petit condensateur céramique de 10nF, pour que les chimiques prennent un peu moins de HF dans la tronche (c'est ce qui les dégrade en les faisant chauffer).


rha ça me ramène des années en arrière ces petits kits assemblés en techno.

Si tu démonte ta pile 12V, tu verras que dedans du as 6 petites piles bouton

Sinon il vaudrait mieux mettre une résistance de limitation, car de mémoire ces kits avaient une LED rouge, y'a peu de chances qu'elle ait une tension de seuil de 3V. Après comme elle est alimentée avec un poussoir, elle n'a pas le temps de chauffer beaucoup, pour le moment elle supporte la surcharge.


exactement, diviser par 0.02A est égal à multiplier par 50 dans la loi d'ohm, bon rappel pour ceux qui ont des lacunes en maths et qui font des HB

Nous c'était un dé avec circuit imprimé qui allumait aléatoirement les leds sur pression d'un bouton c'est plus classe qu'un porte clés

Merci pour les infos.

Intéressant le coup des piles bouton dans l'A23, du coup ça explique pourquoi elle n'a pas fuit et qu'elle était encore légèrement chargée.

Donc si je me goure pas, il me faut une résistance de 50 Ohms. Je verrai si je trouve ça dans mon bordel. (bon je vous cache pas qu'avec ma philosophie du travail bien fait ça risque de rester comme ça )

Sinon à y repenser je suis pas sûr que c'était moi qui avait fait ce truc.
Je crois qu'en fait c'est mon frère qui y avait eu droit, et moi c'était un speaker amplifié.
Du coup la pile avait même plutôt 16-17 ans.

Petit bidouillage du jour.




Je sais, s'trop propre.

ca chauffe tant que ca un switch, je demande ca mais ceux que je vois d'habitude  c'est pour du monsieur tout le monde

Si y'a beaucoup à gérer oui ça chauffe pas mal et puis pour que ça reste le plus longtemps en vie vaux mieux garder dans des températures basses amha.
