Reprise du message précédent :
j arrive pas a démonter la face avant j ai peur d abimer
c est pas grave merci quand meme


Bin un petit CR, ne ferais pas de mal, d'autant plus que ce n'est pas très connu.

 t a pas de chance ou alors tu vis pas  dans la bonne region moi en 3 ans  j ai du trouver une petite centaine d appareils  toujours a bas prix  mais un seul yamaha un home studio mtx 4

la face  avant ne doit pas se demonter mais tu n a qu a demonter les hp et faire des photos ca aidera a identifier les betes le principal c est que le son te plaise sur ce aulit!!!!


Au lit, au lit, on fait ce qu'on veut hein...

Vé pas allez me coucher en plein dire straits...

salut Ramutch  nouveau oui est non ça fait pas mal de temp que je suis ce topic j'ai vue ta galerie photo c'est impressionent moi je n'ai que trois ou quatre appareil des annee 70 un ampli pionner sa 5300 une platine vynil setton mr 116 un peut plus recent cd onkio dx 706 et un dx 7711 plus une paire de klipsch kp 320 exeptionnel je posterai les photo plus demain il se fait tard


Tututut, il faut poster des photos de matos pour faire partie de la secte...


Et il faut en remettre régulièrement pour pas se faire éjecter





Joli, bientôt des photos de mon nouveau tuner pathé marconi (oui je sais je poste pas souvent de photos, mais j'ai un APN de merde, qui me bouffe les piles en 10 minutes).


http://nsa08.casimages.com/img/200 [...] 681581.jpg
daewoo ?


Déjà trouver, faut arrêter le whisky...


Bonjour,je suis nouveau parmi,vous et possede quelques électroniques
vintage mais pas beaucoup.bien sur,fut un temps ou je stocké tout et n'importe quoi mais un beau jour,ras le bol et décidé d'en avoir moins mais refais au mieux avec le max de composants en double ou triple (transistors,potar..)....voila



C'est ça le problème des APN vintage

salut c est vrai qu au debut on est tout fou et on prend  n importe quoi ,puis apres on trie et on garde le meilleur je suis aussi dans cette phase mes pieces etant encombrees jusqu au plafond

http://img19.imageshack.us/my.php?image=dscn3564.jpg

http://img30.imageshack.us/my.php?image=dscn3570.jpg

ARTEM  ?

c'est une marque ça

désolé, je n'avais pas eu le temps de tout lire, j'ai vu une photo, un quizz, alors j'ai dégainé

http://img194.imageshack.us/my.php?image=dscn3789.jpg

http://img194.imageshack.us/my.php?image=dscn3789.jpg mon dernier magneto pour l instant trouve il y a quinze jours a la brocante akai gx 625

bon bah je me reponds a moi meme
je n'ai pas trouvé de documentation.
par contre a la lecture des caracterisque des filtres monolithique, et apres avoir essayé toutes les combinaisons, voici le retour :
tout branché bestialement + sur + et  - sur moins :
- super definition de la partie medium, haut medium et aigue. absence de basse. positionnement tres centré des voix et instruments. mais pas de basse.

branché + sur plus + et - sur - pour les graves et les aigues, le medium en inversion
des basses, un bas medium et medium present. les aigues toujours present. par contre absence complete des haut medium.
pas agreable. et image stéreo quasi absente.

+ sur + pour les graves et + sur - pour aigues et medium
aaahhhhh trouvé c'est ça.

l'aigue en inversion de phase peut sembler étonnant, mais c'est la seule façon d'être raccord sur la phase (voir les courbes de phases du filtre monolithique) de plus l'aigue etant reculé par rapport au medium de 5 cm, ces deux HP sont "accordés" en terme de retard par la géométrie de l'enceinte. ils doivent donc a priori etre en phase.
voila voila ...
my two cents.
j'attaque les filtres des Prima dans la foulée. mais finalement les codes couleurs Siare ne sont pas totalement surprenant. il semble que ce type de cablage (grave en phase et medium aigue en opposition) soit egalement le cas sur les prima.

désolé de vous avoir importuné

Zackouille


Salut

Tu ne nous importune pas, au contraire c'est moi qui m'excuse; je t'avais promis des articles de vieux "haut-parleur" mais je n'ai pas remis la main dessus (sauf un sur le montage du kit galaxie 200 où il est malheureusement dit: "comme nous avons préscedement étudiés le filtre monolithique, nous n'y reviendrons pas ici..."
Content pour toi que tu ais trouvé la soluce.

salut à tous,
bon ben voilà , j'explique le problème:
le pioneer tx-d1000 (tuner) a un souci, il ne se stabilise qu'une fois "chaud" sinon il faut incrémenter de 50khz pour capter 105.1 (fip)
ensuite ,silence radio, il coupe l'écoute (muting) et environ une demi heure apres , il faut retourner regler la station à la main, trouver 105.1 juste...et là, ça marche!
je comprends pas...le signal est bon (5 barres)
j'ai recapé toutes les capas d'alimentation (avec les valeurs d'origine, tension , capacité),c'est pareil.
suis je clair?
je n'ai rien déreglé, ni toucher à aucun potard, bien évidement.
je penche aussi pour un problème de perturbation electromagnétique (wifi, gsm)...


Le pioneer TX-D1000 est en fait un tuner analogique (4 cages d'aprés ce que j'ai trouvé) avec un affichage digitale de la fréquence.
Peux tu nous faire une photos de l'intérieur ?

Est ce la fréquence affichée change quand tu ne touches à rien ?
Si tu régles une station à froid, est ce que as besoin de la retoucher quand ca chauffe ?
Dans ce dernier cas, ca peut aussi être un problème d'alignement de la FI.




salut Tichu.
la fréquence affichée ne change pas.
a froid il faut que je regle ok ça marche et à chaud incrémént de 50 khz.
en ce moment même, ça saute (coupure muting).
que sur 105.10 (fip...) étonnant , les autres ausi , mais c'est plus aléatoire.
désolé pour la taille de l'image en dessous c'est inexploitable...

J'ai recapé la partie de gauche pres du transfo (alim, et c'est tout)
ce ne serait pas le niveau de muting trop haut?

Effectivement, il n'y a carrément pas de photo...

Et la bonne fréquence, c'est celle a froid ou à chaud ?

Concernant FIP, si tu es dans la région parisienne, ca devrait être 105.10...

C'est peut être une dérive en température de l'oscillateur a Quartz: il doit y avoir une petite capa de réglage prés du Quartz qui te permet d'ajuster au mieux...




OKI,

Alors voila ce que tu peux faire:

Laisse ton appreil chauffer une bonne heure (avec le capot posé dessus).
Regarde quelle est la fréquence qui te permet de recevoir FIP (105.10).

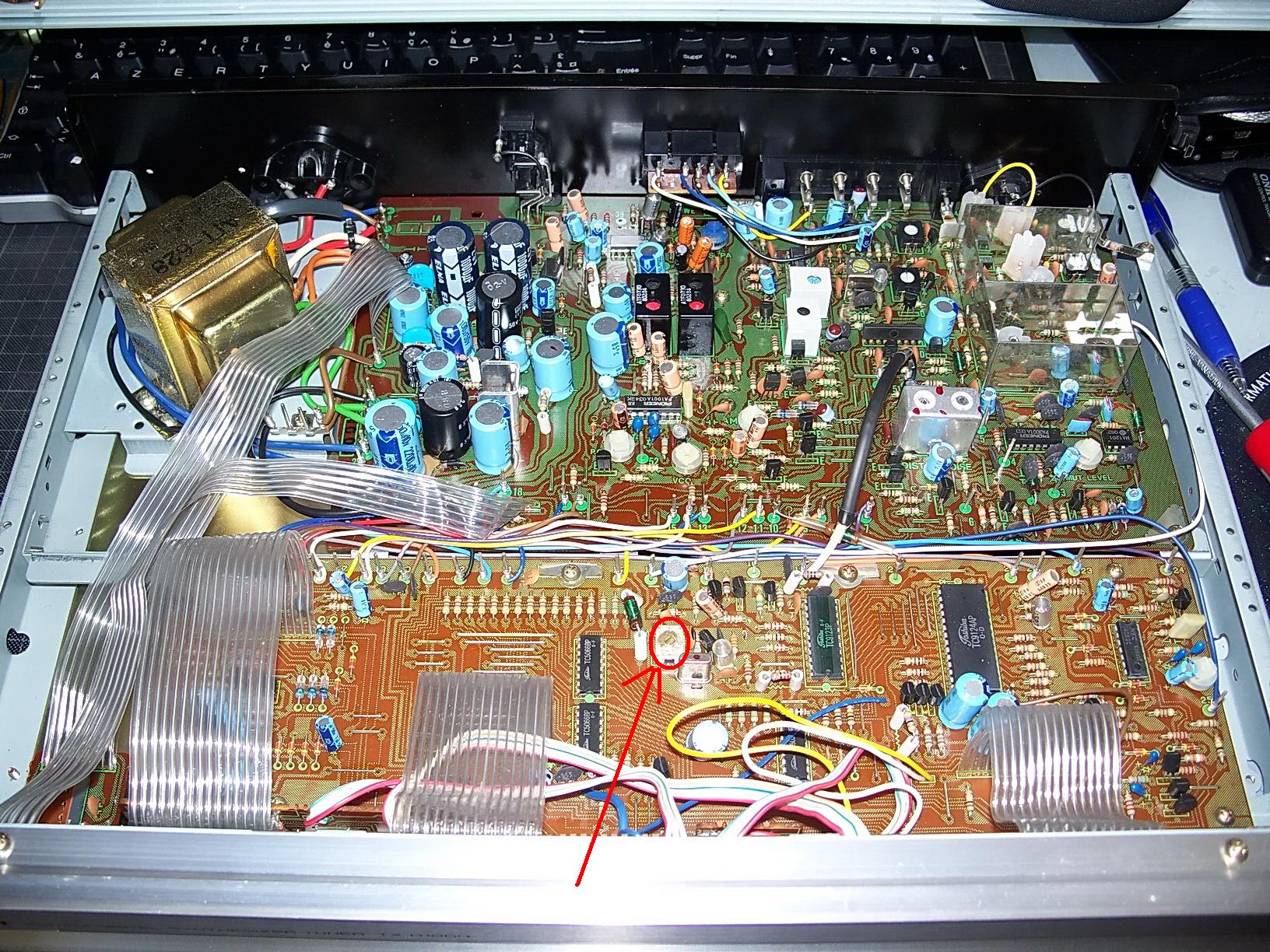

si ce n'est pas exactement 105.10, tu vas ajuster le condensateur variable du Quartz: entouré en rouge sur la photo:



tu prend un petit tournevis, tu tourne un TOUT PETIT PEU dans un sens (le minimum possible à la fois), et tu recherches ta station.
Ce sera peut etre 105.10 (gagné ! on ne touche a rien), ou plus loin: reviens en arrière et réessaye...
.

super merci, je vais essayer ça , je te tiens au courant.

en parlant de tuner,
j'ai un tuner Akai AT 2450 qui manque cruellement de sensibilité. et je vous vois parler de niveau de muting, est ce que ça pourrait etre ça ?

zackouille

http://www.leboncoin.fr/vi/50286346.htm?ca=21_s


Si c'est un problème de niveau de muting, tu devrais le voir avec l'indicateur de niveau de signal, ou simplement en supprimant le muting.
Il y a souvent un bouton pour ça, parfois le même que stéréo/mono.
Passe donc en mono, coupe le muting, et passe le cadran en revue en écoutant...

Un manque de sensibilité peut aussi venir d'une mauvaise antenne (ou câble / connection d'antenne), ou bien d'un tuner désaligné.

Bonjour à tous

Un petit quizz d'après midi !!!




Sansui des années 80? Série A?

Pio

Nad

Pioneer (à cause de la forme des refroidisseurs)

Bon grillé  dès la première réponse !

Harman / Kardon ?

C'est un Sansui AU D22

C'est un petit intégré bien taillé qui sort tout droit de la décharge; après un gros nettoyage divers test et un alignement du biais fonctionnement impeccable.

48 h de chauffe et le voilà parti pour un test d'écoute. La première impression est une sensation de puissance, des graves imposants des aigus fins et ce même à fort volume.

Un CR est en cours de préparation, je le posterai certainement ce week end

Quelques photos à la va vite

arf! c'est le radiateur qui m'a mis dedans implantation des composants toussa...
j'ai déja eu un AUX-301i (1990), il était étonnant, surtout la partie phono!
j'était sceptique vu la finition "plastok" et le selecteur de sources électronique
et je l'ai conservé,enfin, il est chez un pote avec deux petites kef chorale
en fait , il n'a pas bougé et j'ai cru voir que c'est un ampli assez recherché en plus
