Reprise du message précédent :
Il aurait dû ajouter Milou, Triphon, OCB, Amsterdamer...


Merci je serai attentif pour ces valeurs. Il me faut simplement un multimètre ? Je ne m'y suis jamais essayé au réglage. Il faut donc que je prenne à pleines mains la carte à fusibles   trop facile...

Entendu pour les photos...

J'ai une paire de JMLAb db 19 avec tweeter tioxid - en lieu et place du modèle kevlar mal ajusté ou pas au point sur la série d'origine - une paire de Mulidine Concerto 1 qui devrait chanter avec une belle ampleur, mes large-bandes DIY, une paire de bookshelf SystemAudio SA 205...
Je compte acheter une paire de LB Supravox d'ici quelques temps pour le 60, en tentant peut-être la conception d'une charge infinie... projet ambitieux?

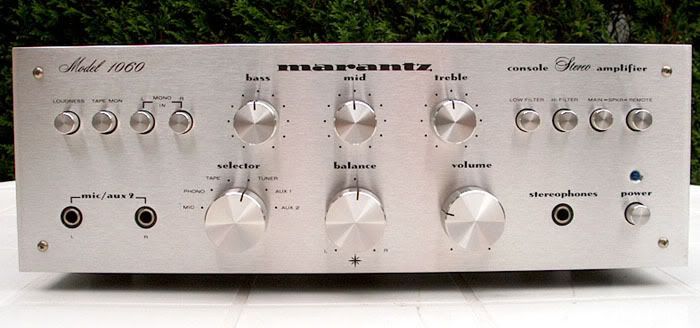

Bon, voila une toph front / in.

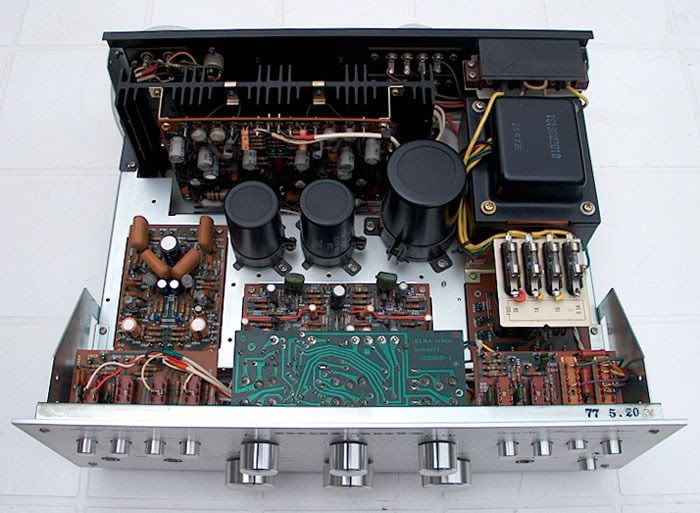

On voit que la date est indiquée en bas à droite, sur la tranche de la façade.




             Renaud c'est quoi cet ampli 1060B ????
il ressemble plus à un 1050 qu'a un 1060 ,pas de sortie ampli préampli séparé
c'est un 1060 éco. ...un ersatz.....



C'est vraiment un Marantz de la même époque.

Personnellement je n'aime pas trop les sliders, je préfère les boutons ronds des potentiomètres, je trouve le 1060 plus beau.
Le B est dans un boitier de largeur standard, le 1060 dont nous disposons est dans la largeur inférieure (ce qui fait que la façade du B semble "vide" )
Le B ne dispose pas des sections préamp / amp séparées.
Le B ne dipose pas des entrées micros en façade
La diode power on n'est plus disposée au même endroit (elle se retrouve  en haut au milieu, comme sur le 3250) et elle passe du bleu au rouge (idem 3250).

Le 1060, celui que nous connaissons, est le bon, le véritable, l'unique 1060. Yeah !

La section préamp est, selon la légende, tirée des modèles les plus onéreux, car Marantz pressé par le temps n'avait pas les moyens d'en concevoir une autre. La partie ampli s'accorde à merveille avec le préampli, l'alchimie fonctionne.

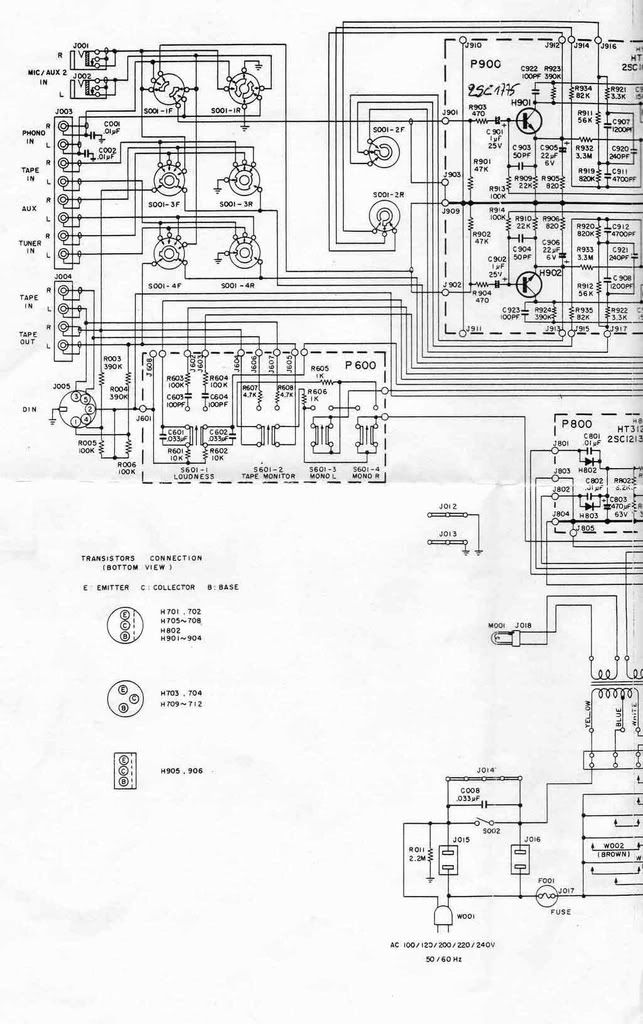

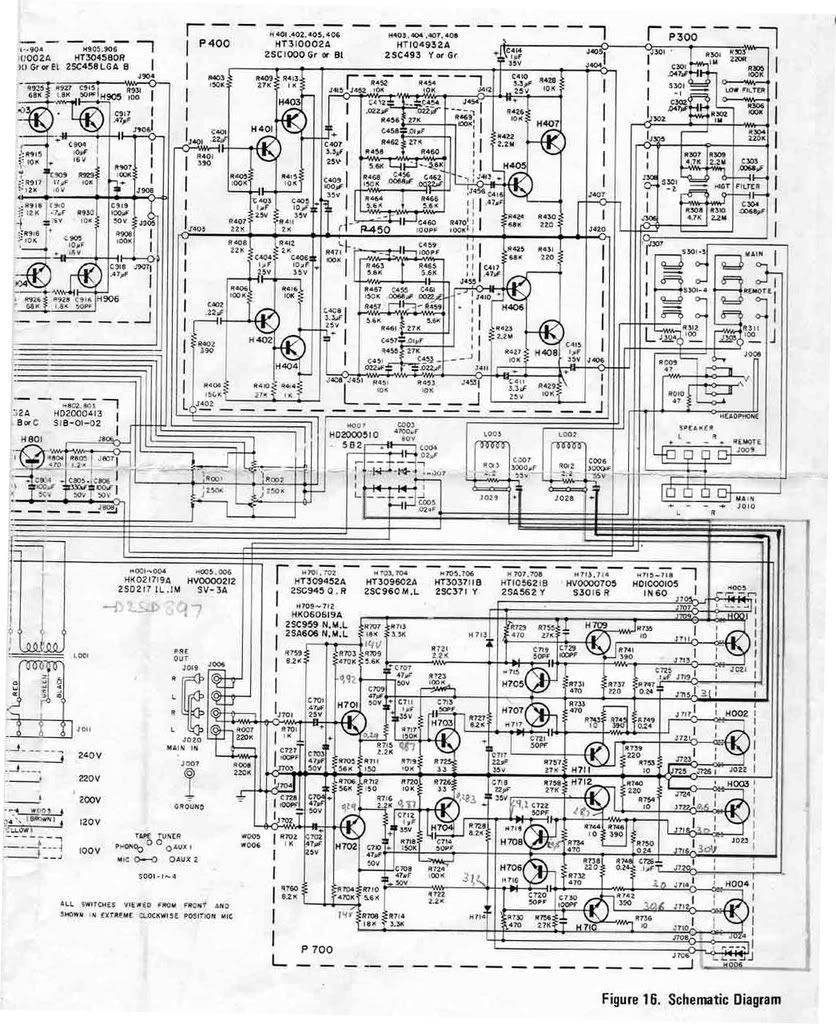

Et maintenant le schéma :





Ainsi que la procédure :

In the Service manual of the 1060 I read:

Power amplifier adjustment:
1. Connecta VTVM across the resistor R747 and adjust the trimming
resistor R729 until the VTVM reads 7,5 mV DC. For the other channel
connect the VTVM acroos the R748 and adjust the R730 for the same
reading.
2. Connect a oscilloscope across the speaker terminals. Apply an audio
signal of 1 KHz to the AUX jacks and increase the audio signal until the
audio output on the scope begin to clip.
Adjust the trimming resistor R723 for equal and symmetrical clipping.
For the other channel adjust the R724.


Jo, si tu n'as jamais fait, tu peux au moins effectuer quelques contrôles :

http://www.acec13.fr/TVC/tutoriaux [...] nique.html




Sans déc, où est ce que vous trouverez ça ailleurs ? Juste les photos dedans dehors, le schéma, la procédure d'alignement... Hein ? Ou céty aussi bien qu'ici ?

encore une question Renaud

une qui me turlupine depuis un bon moment ;pourquoi sur le 1060 il y a t-il
3 condos de filtrages (1 gros et 2 plus petits) alors qu'a l'habitude ils marchent
par paires  2 ,4 voir 8................éclaire ma lanterne



No pb, j'en fais le tour régulièrement du TVC   d'ailleurs très beau catalogie Elipson, et belle arrivée d'un Sansui AU117

Y a-t'il un Receiver qui utilise les étages du 1060? Simple curiosité culturelle...   Je vais juste expérimenter le mariage avec les Mules, voir si elles lui rendent parfaitement honneur.

Le 1060B, je le trouve très beau! Différent et j'ai moins "bavé" dessus mais il reste noble et classe...

Moi je suis un fan des Mules, j'aime bien leur tweet à dôme inversé. J'aime bien ton choix d'enceintes Jo.

Pour ramu, je ne sais pas trop pour les condos. Je vais me renseigner.


Il me semble que sur ma version de Mulidine, le tweeter est un Audax... mais aucune marque dessus...
Les tweeters à dôme inversés d'origine Focal... mitonnés dans les Wilson sont un honneur pour focal... mais sont sans aucun doute une déclinaison optimisée à l'extrême!

Ce qui me séduit absolument dans les LB c'est que nous n'entendons pas uniquement les notes des instruments, mais aussi leur caisse de résonnance, qui chacune a sa singularité, son caractère... C'est le grand pas en avant à moindre prix, à mon avis.

Alors, Jo, il marche comment ton 1060 ?

Mpfff, chais pô. Pour l'instant j'écoute. Je ne m'enflamme pas, je reste de glace.


Au moins c'est pas un ampli a tubes, il risque pas de fondre   .

Pour l'instant je n'ai fait le test qu'avec mes Marantz HD 440... avec d'autres HP ce sont les enceintes test avec HP Magnat...(mauvais concours de circonstances qui ont fait disparaître ceux d'origine) la Dual 1209 toujours aussi capricieuse (le pitch est mécanique! la bombe contact n'y fera rien!...) & le tuner Scott.

Mes premières impressions sur cette association-test sont en premier lieu un fourmillement d'informations sans pour autant donner l'impression d'une surdéfinition artificielle. Le Brésil de Vinicius de Moraes avec Maria Creuza et Toquinho donne une image qui dépasse allègrement le cadre de la surface émissive des hp... Par rapport au 250 qui donne une ampleur et une profondeur que j'estime "naturelle" et très agréable, le 1060 ajoute un placement des interprètes incomparablement moins flou. Le 60 me semble beaucoup moins "coloré" et donne le meilleur des sources.

La rhapsodie sur un thème de Paganini s'est avérée d'une dynamique incroyable! Moins de fausse chaleur sur les retranscriptions du piano.

Ces premières impressions sont à remettre dans leur contexte du test avec des enceintes "pas finies" :-) et une source qui n'est pas la meilleure dont je dispose! Ce sont autant de points positifs ...
Etant toujours en famille, le véritable test sera pour dans quelques jours! En tout cas c'est pour l'instant merveilleux... et ce n'est pas psychologique...!

D'ici quelques jours il aura tourné, et vous vous serez habitués l'un à l'autre. Encore une fois, je suis content pour toi


Adolescent, je me revois zieuter des revues (que j'aimerais tant retrouver...) qui ventaient les mérites du 1060 choisi par les membres d'un groupe connu de l'époque (je ne me souviens que du 1060, la mémoire étant très sélective!!!)
En face, d'autres musiciens avaient choisi un Sansui... mais je ne sais plus lequel...

En tout cas, ce model 1060 m'a fait rêver des années et des années!

j'ajoute que je n'ai pas osé déplacer le rack Marantz PM avec la Rega/DL110... le tout étant réglé aux petits oignons... avec passion...
respectant tout ce que j'ai!

Mais...

Je crois que les revues devaient VANTER (j'en fait des fotes aussi, mais celle la elle est marrante) !


Non non venter parce que les pages produisaient de l'air en tournant!

Bourbon...pourtant non-aérophagique...

Les données ne sont jamais les mêmes... http://www.hifi-studio.de/hifi-kla [...] aerker.htm
http://www.classic-audio.com/marantz/1060.html C'est quoi ce travail?!

Avec la woodcase (ortho?) il est vraiment magnifique ce 1060, je pense que le prix doit être différent avec



nerci Noub
Voila un sujet ou je ne vais pas être ridicule because l'électronique pour un menuisier c'est pas ça tasse de thé
les wood case est bien j'en fais voila un exemple sur AM 2350


Contre plaqué, bois véritables, châtaignier, chêne, hêtres, dis moi tout je suis super curieux.

citronnier

sipo massif assé proche de l'acajou, dont il appartient à la même famille
les angles sont à 45 degré de la colle une presse a feuillard et aprés finition

Tu as tout l'outillage chez toi ?

Purée au boulot je pourrais tout dégrossir en deux temps trois mouvements, mais chez moi la galère.

Tu utilises un verni coloré ou neutre, tu as peut être même un pistolet a vernir .

Ton sipo t'es fourni dans une largeur défini ? Et l'épaisseur un coup de raboteuse ? Je t'ai dit que j'étais curieux et puis c'est pas beaucoup HS


non chez moi toute la place est occupée par des .....eu !!!....des truc la !!!
ha ouais des enceintes des amplis des tuners des platines en tout genres du bordel quoi !!

Appelle pas cela du bordel tu vas faire débarqué le DAV     .

plus séeieusement
je pars sur des grumes et après je calibre à la raboteuse ,je fait les coupes a la radiale et apès collage et finition
je travaille actuellement sur le coffre de mon tuner Akai ,qui  est en contre plaqué recouvert de vinyle ,nom cousin qui est ébéniste va me faire un verni au tampon , le resultat sera superbe ....
y'aura des photos of course

Merci pour les précisions Ramutch   . Si j'avais l'outillage je m'y serais atteler depuis longtemps, sans doute plus tard .

oui j'oublié Noub pour l'aération j'ai fait des évens laminaires ,je trouve ça plus joli que d'encastrer une grille


Oui en effet, dernière petite question, quelle épaisseur utilises-tu et t'es pas trop embêté avec les traces de colle pour la finition (j'ai déjà fait l'expérience )

En fait ça fait deux questions ça   .


Je trouve ces coffrets absolument superbes.
En plus, on imagine que ça doit sacrément sentir bon.
JM

salut Noub
épaisseur ché pas ,je suis pas chez moi mais je dirai à vue de pif 10 à 13 mm,pour les traces de colle ben y a pas 50 solutions ponçage ponçage voir même ponçage je n'ai pas trouvé meilleur moyen que de poncer à la calle et à l'huille de coude

Whaaaa, Ramu, comme ce serait bien d'avoir un reportage photo sur les woodcases que tu fabriques !

Pour Jo : Les specs du 1060 sont variables en effet. Durant les quelques années de sa commercialisation, le schéma a un peu évolué. D'ailleurs, j'avions remarqué, Nomdidiou, une sâcré différence au niveau de la carte située devant à gauche lorsque l'on regarde l'ampli de face.

Sur la photo que j'ai proposée, deux condos sont posés en diagonale. Sur le site allemand, l'intérieur affiche la carte avec les condos disposés différemment.

Autre truc rigolo, la date de production tamponnée dans le 1060 (77) avec la date de production indiquée par Marantz Database : 71/76

Enfin, dans certains cas (je le sais par rapport aux SM dont je dispose) les électroniques USA sont différentes des électroniques export Europe au niveau de la carte d'alimentation qui autorise le passage au 220 / 240 v.

Puisque j'y suis, j'ai l'impression que certaines versions pour l'Europe étaient castrées des sorties Outlet (report de secteur sur des prises pour commander l'allumage par exemple du 140 lors de la mise sous tension du 1060).

Les deux photos mises en parallèle sont assez significatives.

Pourquoi trois condos ?

La plupart des amplificateurs sont "DC coupled" : par exemple les 170, 240, 250... Ils ont donc une alimentation symétrique, deux tensions d'alimentation, deux condensateurs, un pour chaque canal. A cause du cela, par conception il existe un relai de protection (le schlick qui intervient quelques secondes après la mise à feu) pour éviter un courant continu qui pourrait détruire les HP.

Le 1060 est de conception "capacitor coupled". Les deux petits condos connectent les amplis droit et gauche aux enceintes. Un condo est un bon filtre de courant continu, cela signifie que seul le courant alternatif arrivera jusqu'au jusqu'aux enceintes, et de fait aucun relais n'est requis. Le 1060 "capacitor coupled" n'a besoin que d'une section d'alimentation, c'est pour cela qu'il n'a besoin que d'une grosse capa d'alim.

Ajoutons que sur le 170 par exemple, un petit switch derrière l'ampli permet de passer de DC à CC. Cela ajoute un tooout petit condo sur le trajet du signal. L'écoute me semble meilleure en mode DC (plus de basses).


Très honnêtement je suis tenté par le remplacement des condos sur le 1060. Gaga va crier au sacrilège, certes, mais disons que disposant de deux 1060 (et deux 170, et deux...) j'ai envie de comparer l'évolution.

Lors d'écoutes réalisées chez mon ami concepteur d'électroniques, nous avons mis en évidence les signatures sonores de diverses marques, ne serait-ce que dans le filtrage de l'alim... Disposer d'un 1060 superbement aligné mais dans son jus, et d'un 1060 "reconditionné" à plusieurs niveaux est une expérience qui me tenterait bien. Only time will tell...






 merci Renaud pour toutes c'est précisions
la ! au moins on comprend mieux l'utilité des 3 condos ,mais dites moi y a plus que moi qui ne possède pas de 1060 ,à ce stade la ça s'appelle une carrence
il va falloir palier cette insuffisance  ......hé  !!!!!!!!!  les gars mon anniv c'est le 9

Ramu et Tito n'ont pas de 1060.

Attention de ne pas enchérir sur le truc de l'autre débile qui se crée des pseudos juste pour faire monter les enchères. Vais voir s'il n'est pas possible d'avertir ebay d'une tricherie...

Salut

Moi je n'est pas non plus de 1060.....
J'ai que un Quad 405....

Bon, et bien chers amis, je vais chercher mon 1180DC et tout ce qui va avec

Quand je vois le prix que certains en proposent...

http://www.audioscope.net/marantz- [...] p-961.html

bonjour et bonne année a tout les pasionnés de vintages
j'ai recup un ampli toshiba SB-M20
Quand pensez vous ???
Est ce que je peut driver mes DK4 avec ???

Bonjour à tous!

Ramutch, c'est vraiment du beau travail! Faudra que tu nous fasses une démonstration!

Renaud, merci pour ces information qui manquent la plupart du temps dans les descriptifs. Connais-tu les subtilités techniques de ces upgrades?

As-tu pu écouter ces deux modèles en comparatif et déceler les différences, ou s'agit-il uniquement de questions de fiabilité... ou autre?

En ce qui concerne le remplacement des condos je pense que cela ne "tuera" pas le shéma ni l'ensemble des prestations sonores.
Les Nichicon en liaison de mon 500dc améliorent grandement les subtilités, la définition, la dynamique sur les petites inflexions, avec une légère amélioration de la neutralité... mais en fin de compte, si le tout me semble plus transparent (pas non plus sur une grande échelle!) cela me semble aussi un peu plus "froid"...(faut dire que l'on s'habitue volontiers aux petits défauts qui font parfois les charmes de nos femmes euh amplis )

ce n'est qu'une expérience de comparaison entre deux éléments strictements identiques hormis ces concos de liaison... et peut-être un réglage de bias ...

J'ai hâte de brancher le Model 60 sur mes Mules...!

Très intéressante l'explication DC & CC!

Mon 1060 a les capas noires, il doit donc s'agir de la version upgradée (?)

Bonjour Camion, ton Toshiba me semble dater du début des années 80: fils en nappes condos Elna, disposition des transistors et radiateurs...
Que donne-til à l'écoute après les coutumières heures de chauffe?

A vue de nez il devrait sortir dans les 30 W (?)
