Reprise du message précédent :

C'est bête. Sur mon appli smartphone Radiodroid j'ai FIP. Je sais pas ce que c'est TunIn mais ça semble bien limité

Bravo

c'est juste TuneIn qui fait du caca!!

et ne diffuse pas les url de radiofrance

https://icecast.radiofrance.fr/fip- [...] adiofrance
http://icecast.radiofrance.fr/fipelectro-hifi.aac
https://icecast.radiofrance.fr/fipg [...] adiofrance
etc ...
http://forum-hifi.fr/thread-18229- [...] #pid401521

ce sont ces systemes intermédiaires utilisés par les fabricants qui sont le problème
comme avec Vtuner devenu payant et inaccessible sur certains appareils Yamaha  il y a quelques années


J'ai FIP sur TunIn sur ma Echo Show sous Alexia

Ha oui vTuner quel regret


Un hifiberry sur l'ampli et c'est regle !

https://forum.hardware.fr/forum2.ph [...] 0#t2365116

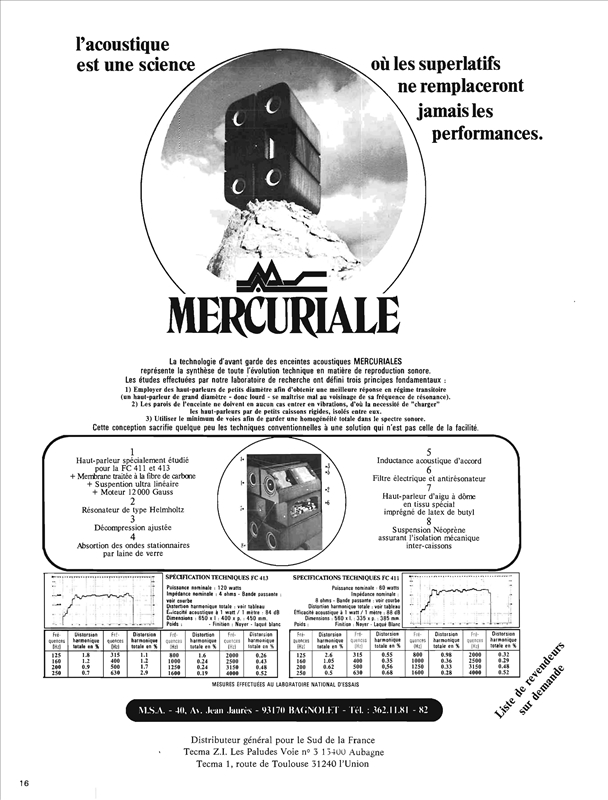

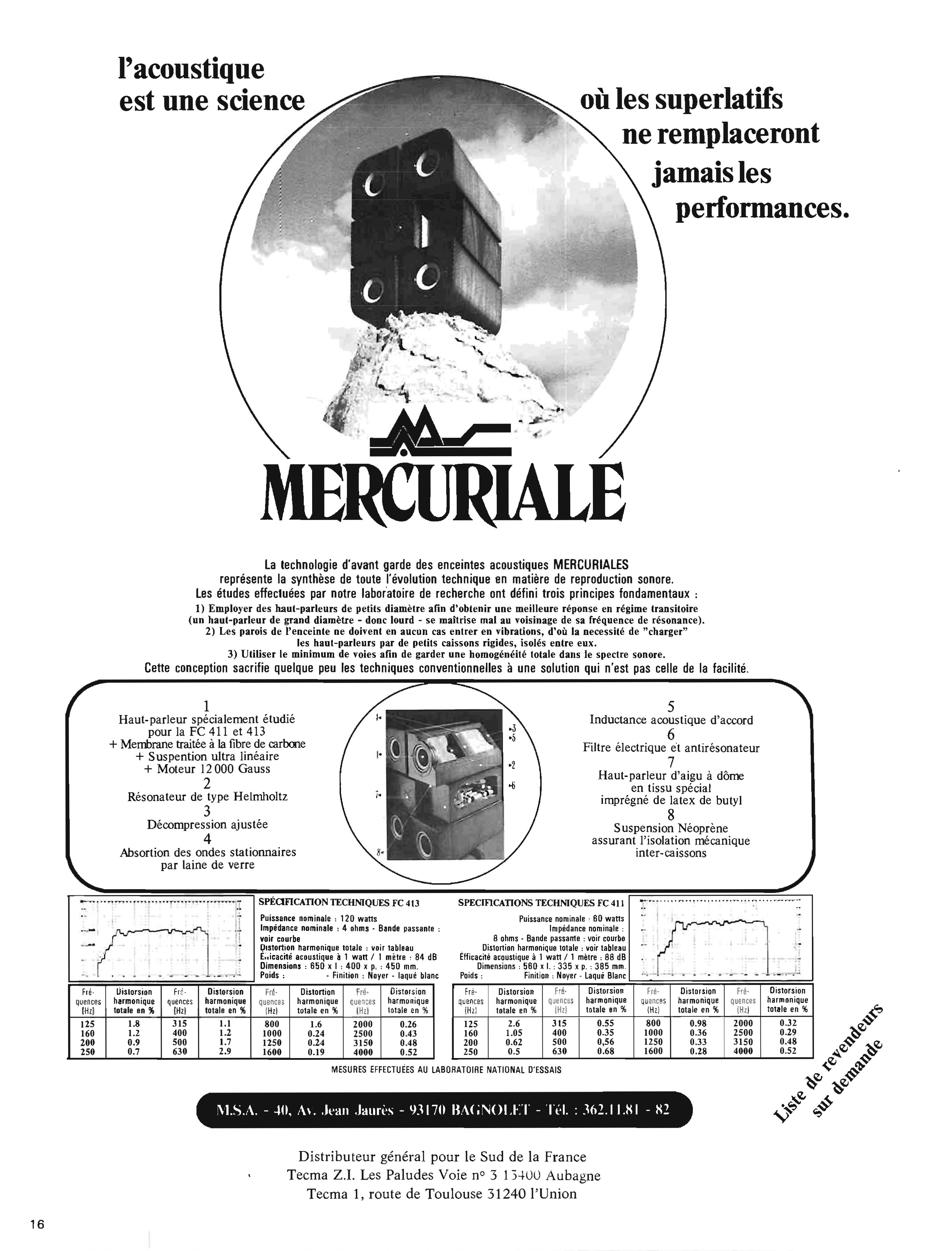

Je viens de voir cette pub de 78. Ça vous dit quelque chose ce modèle ?


Ca me dit keke chose. A Paris ou Lille à l'époque, j'ai dû voir ça sur des prospectus. Ca a de la gueule. Très belles enceintes assez massives, que ce document ne met pas en valeur (leur sonorité : aucune idée)

Mercuriale FC 411

C'est joli, mais c'est un peu de la daube.
https://www.audiovintage.fr/leforum [...] 18#p639418

ha ouais en effet.

10 % de distorsions mais 100% français. Ca compense console.

Quid du pleurage ?

Cross topic avec celui de réparation des machins zélectroniques
Quand une "réparation" est simple, il faut le dire aussi

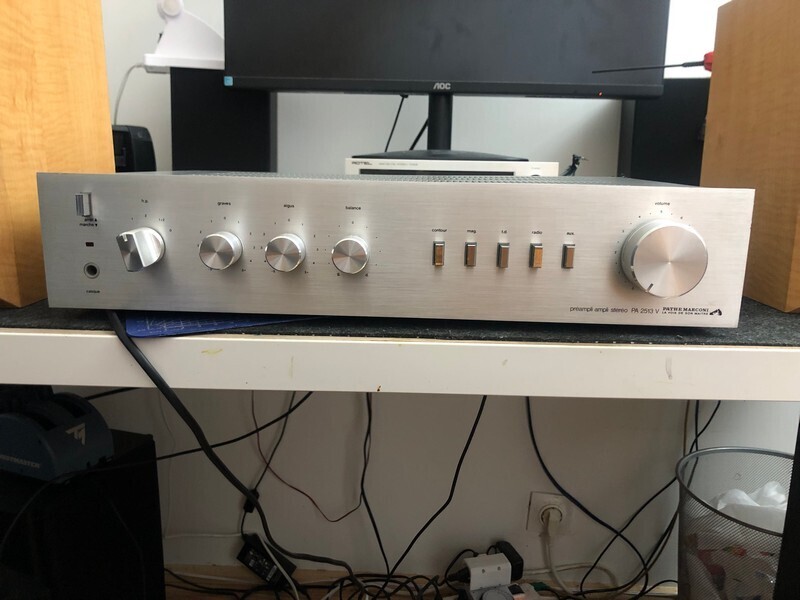

Dernier arrivé , un ampli vintage Pathé marconi PA2513 (vendu aussi sous la ref Continental edison PA9006 ), années 80.




Les symptomes à l'achat, s'allume, mais pas de son  (le proprio m'explique qu'il a voulu utiliser un "splitter" pour brancher  2 appareils sur la même entrée, et qu'il a allumé les 2   )
On ouvre la bete, on teste les fusibles, bingo,c'est les 2 fusibles des sorties HP

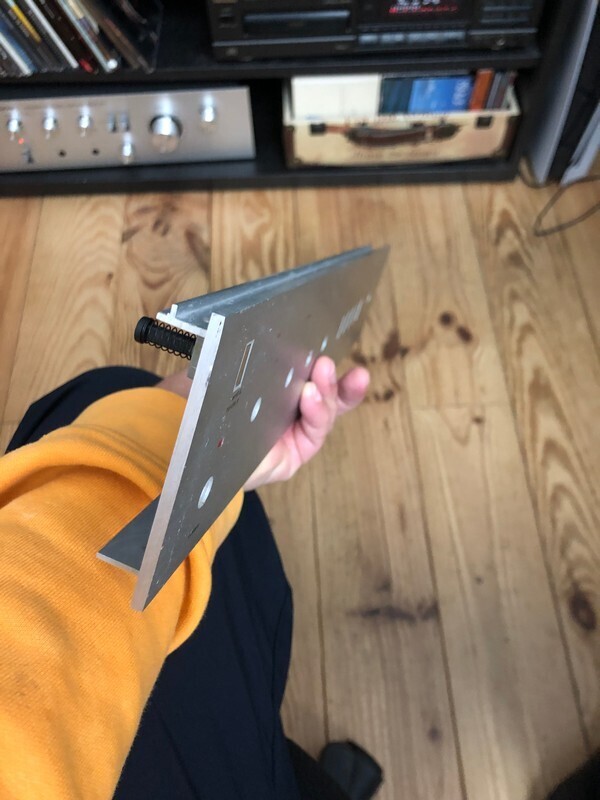

On en profite pour nettoyer tout ca (ca c'est de la bonne facade alu ^^)

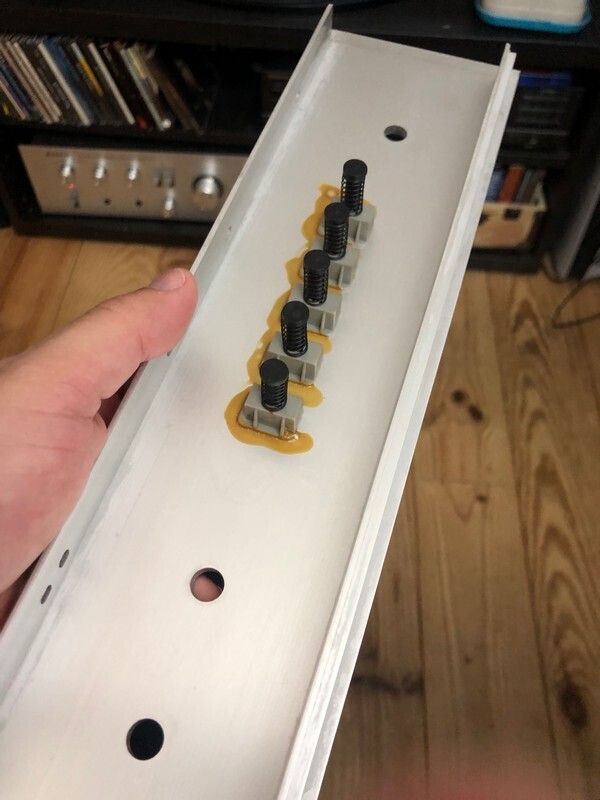

Premiere fois que je vois ca, les boutons poussoirs sont fixés sur la facade, avec des ressorts

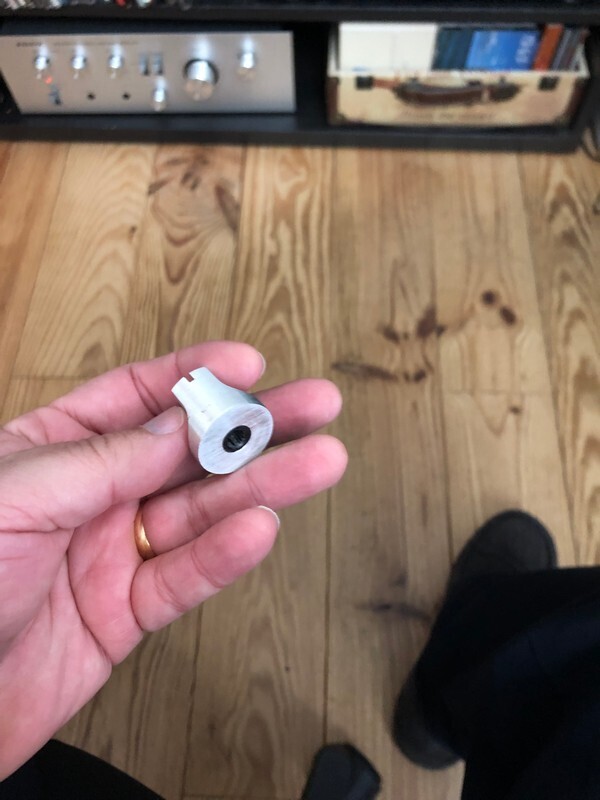

Bouton de selection des sorties enceintes taillé dans la masse

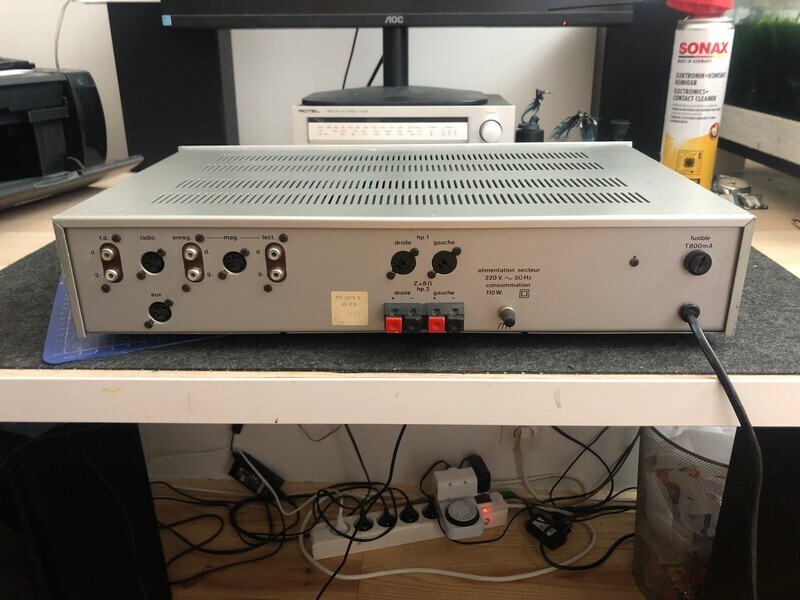

A l'arrière, un sacré mélange, on mixe RCA +Din 5 broches pour les entrées, et bornier standard + Din 2 broches pour les sorties HP



un coup de bombe contact dans les potar, pour la forme, on remonte tout, et on teste



2*25 W, c'est bien sur pas un monstre, mais ca suffit pour sonoriser une chambre/un bureau , avec une petite paire de biblio

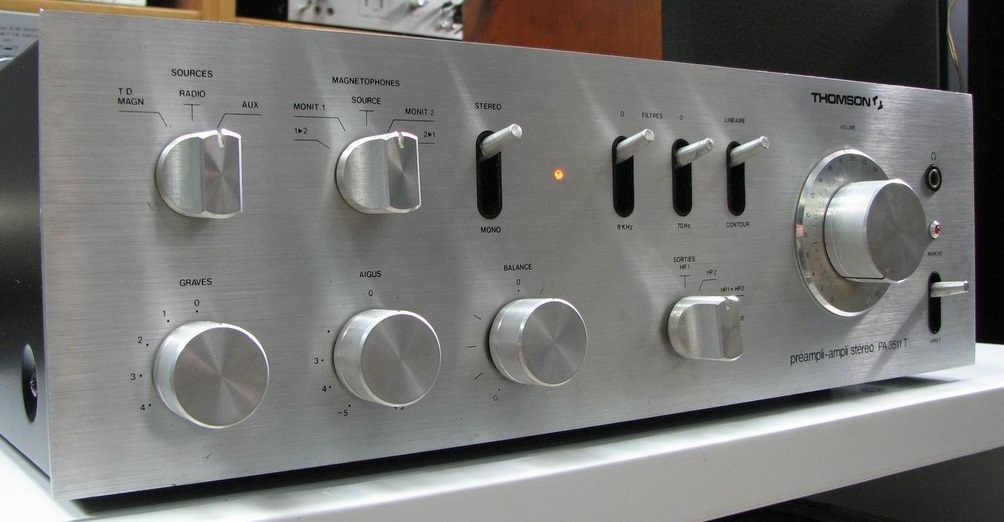

Sobre & plutôt qualitatif, il me semble que c'était de fabrication polonaise (Unitra ?).

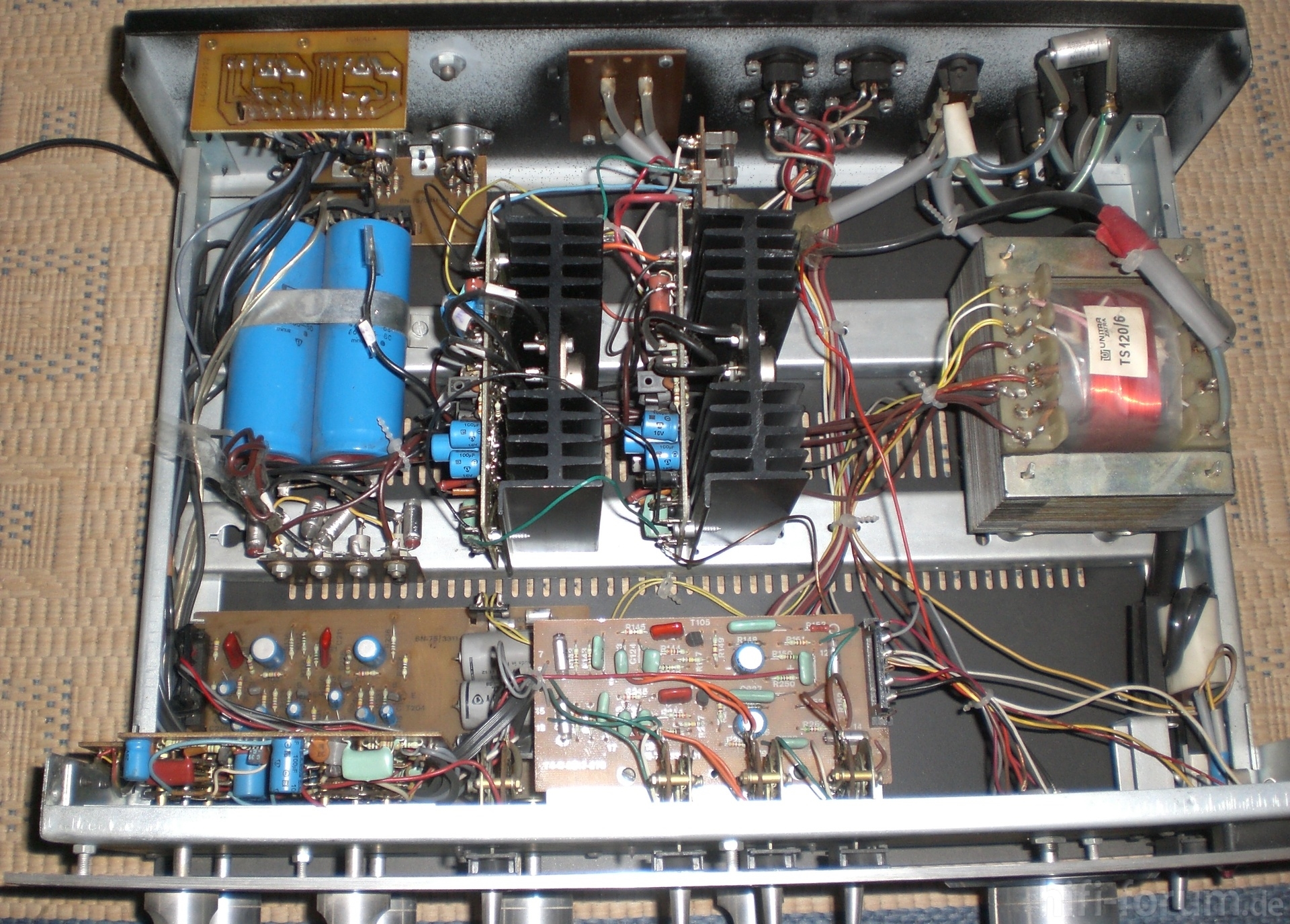

J'en ai croisé un qui ressemblait à ça il y a (très) longtemps pour un petit dépannage:




J'en garde un bon souvenir.



Le prochain sur ma "to do list":

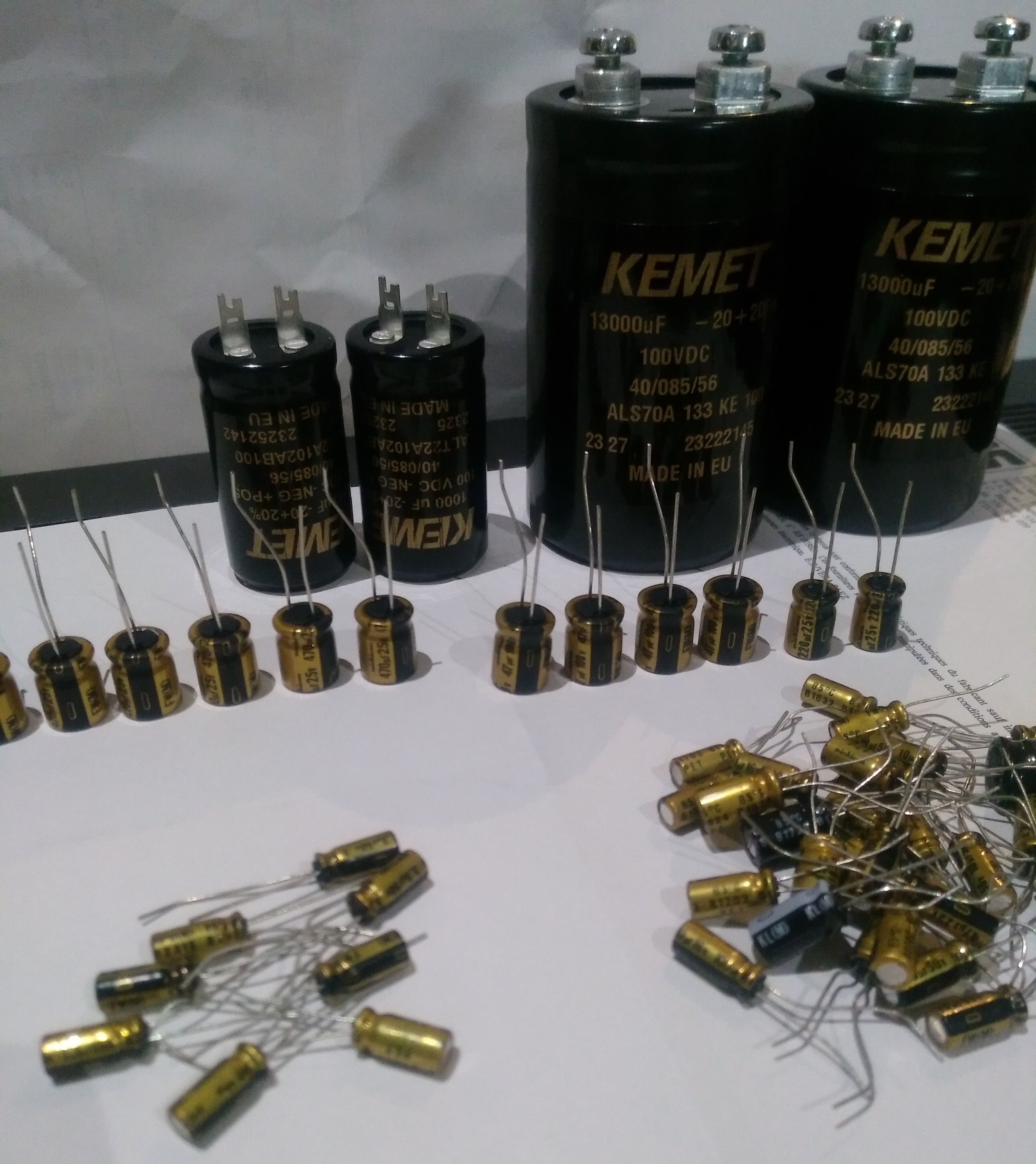

Les courses sont faites:




Reste à trouver la motivation...






ouch, le temps que ca doit prendre..
Ca doit etre "inchiffrable" pour un pro un recapage en fait, j'imagine au moins 5 h de taff, a 50€/h

J'y ai passé une bonne partie de la journée d'hier...

Quelques photos prises à l'arrache:

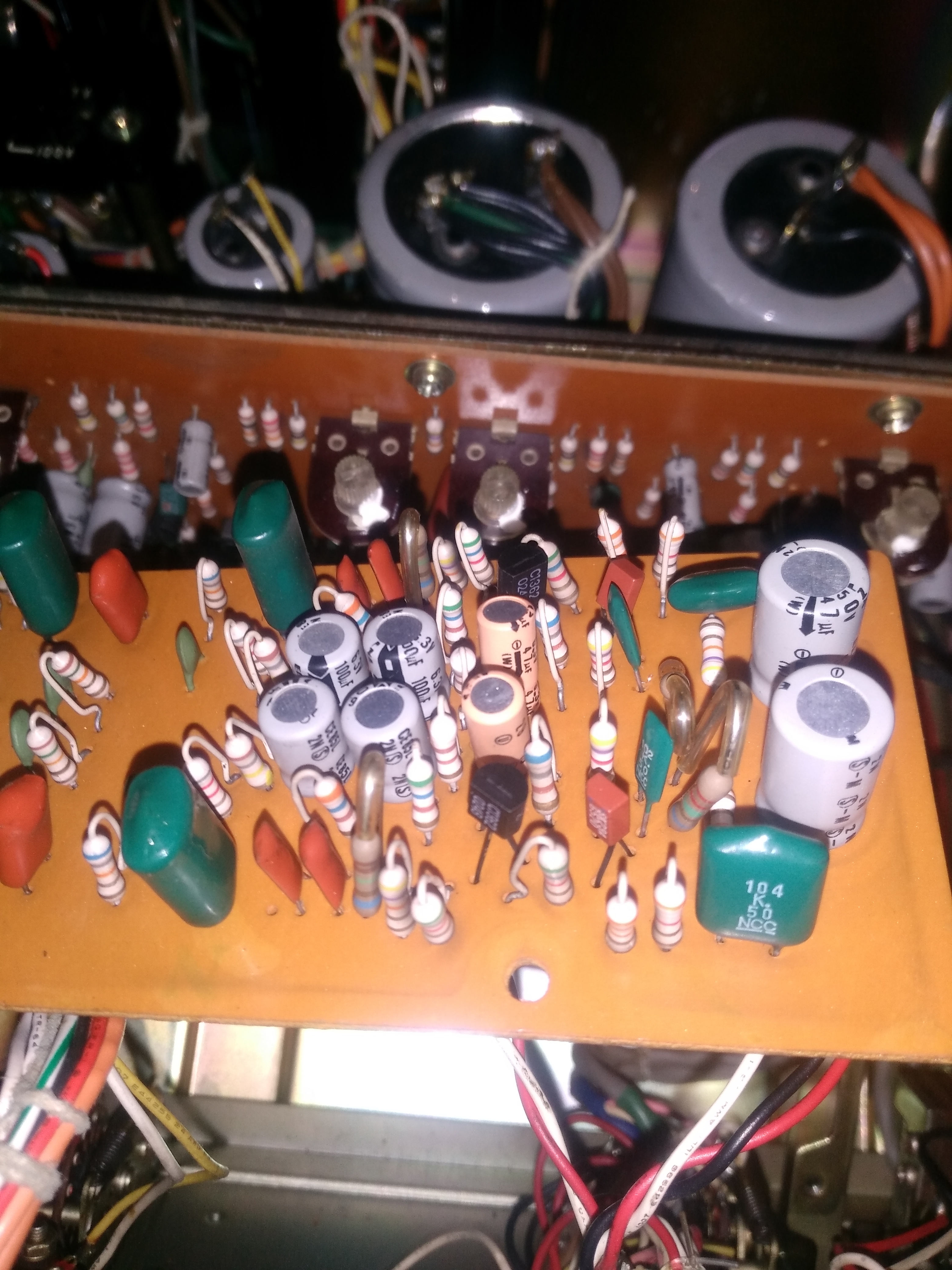

l'étage phono riaa:

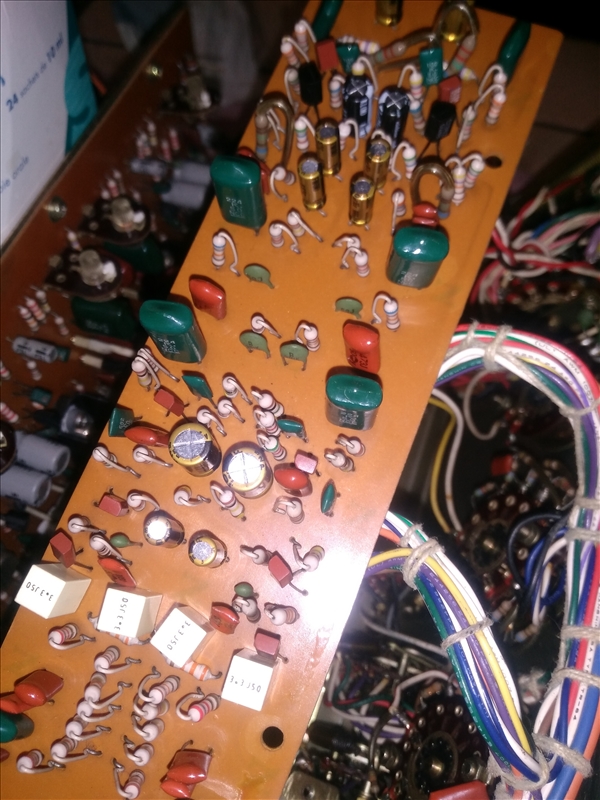

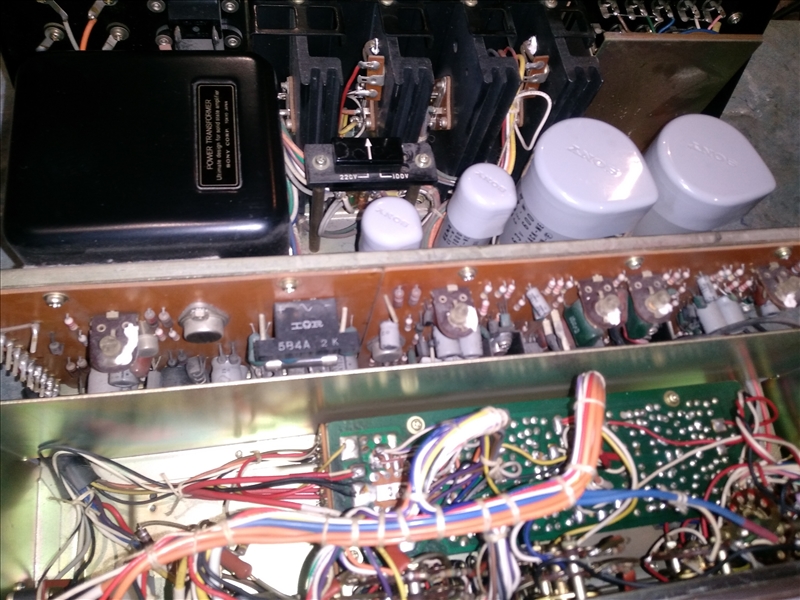

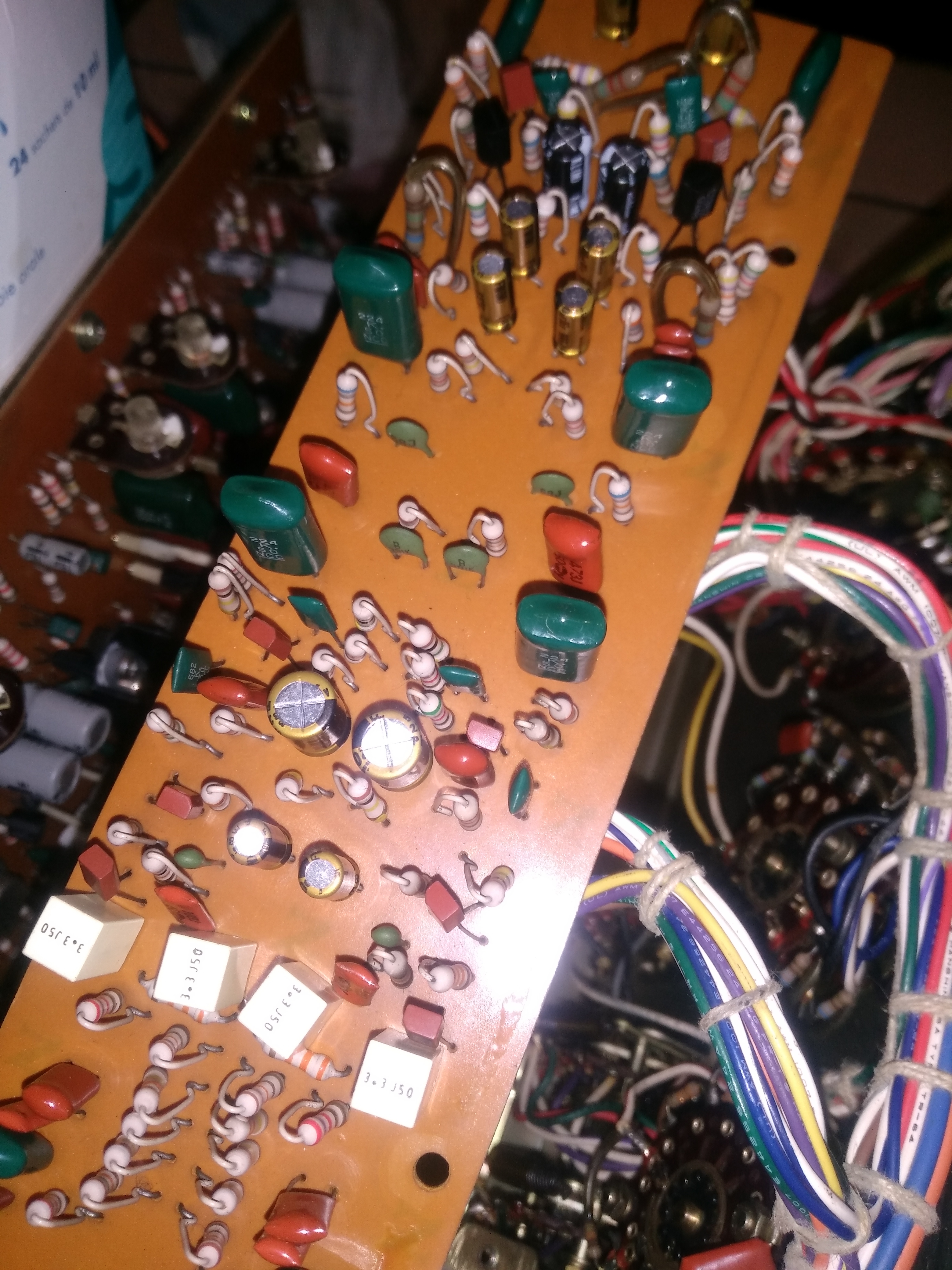

le reste du préampli:

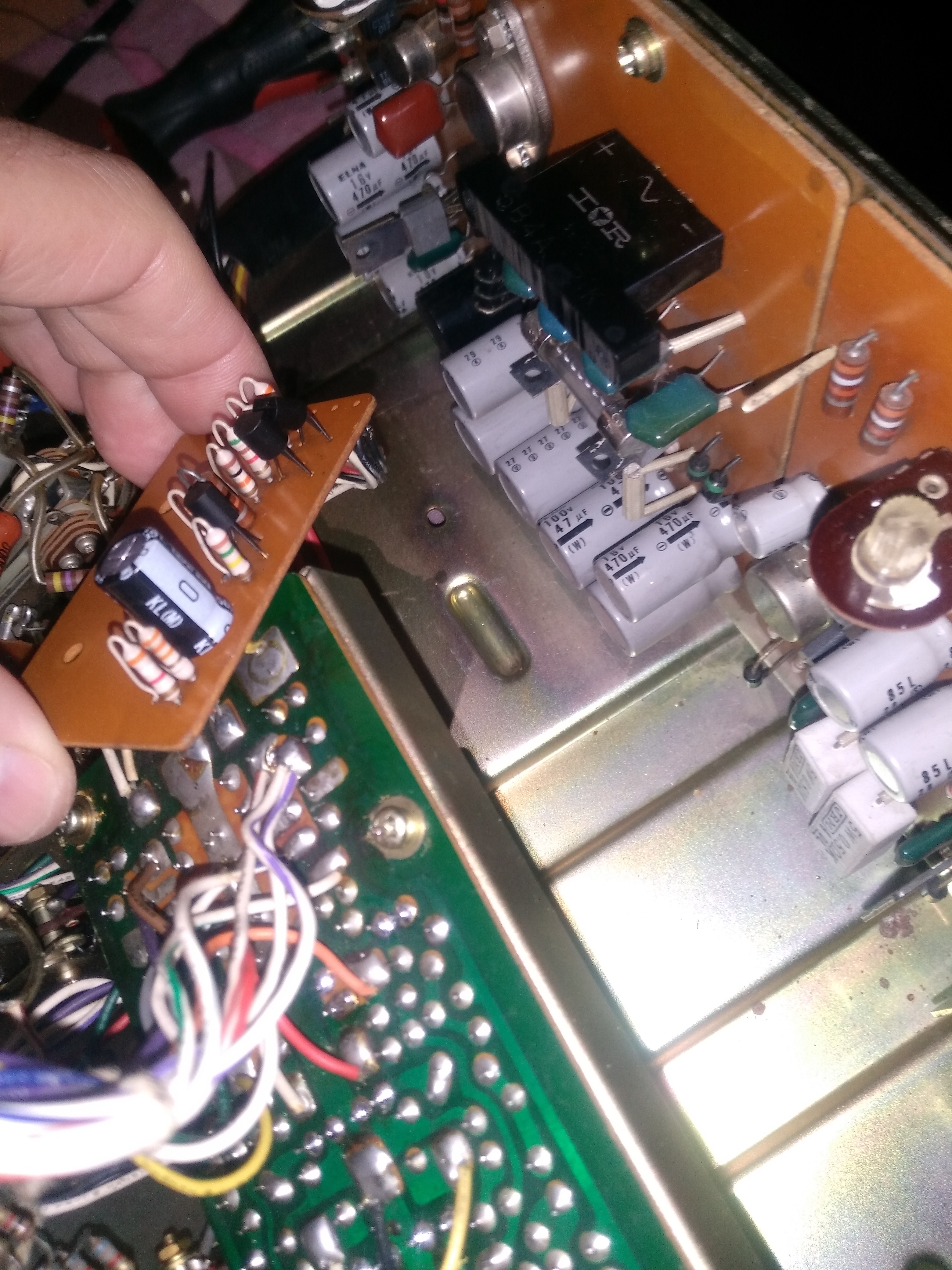

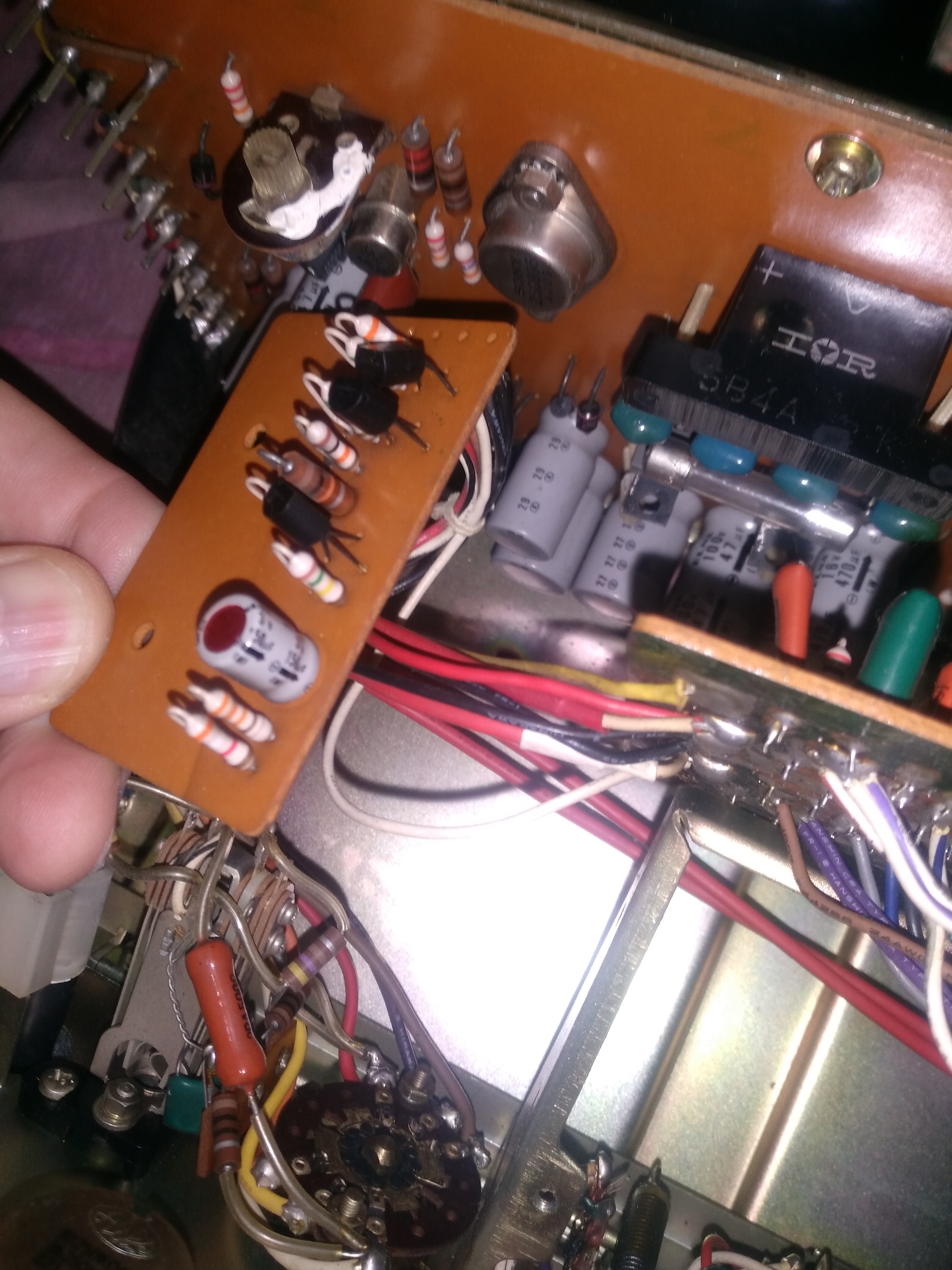

& le circuit de muting:

la même avec condos neufs, dont nichicon UKL & kemet polyester (rentrés au chausse-pieds) en lieu & place des condensateurs "low-loss/faible bruit" elna orange d'origine:

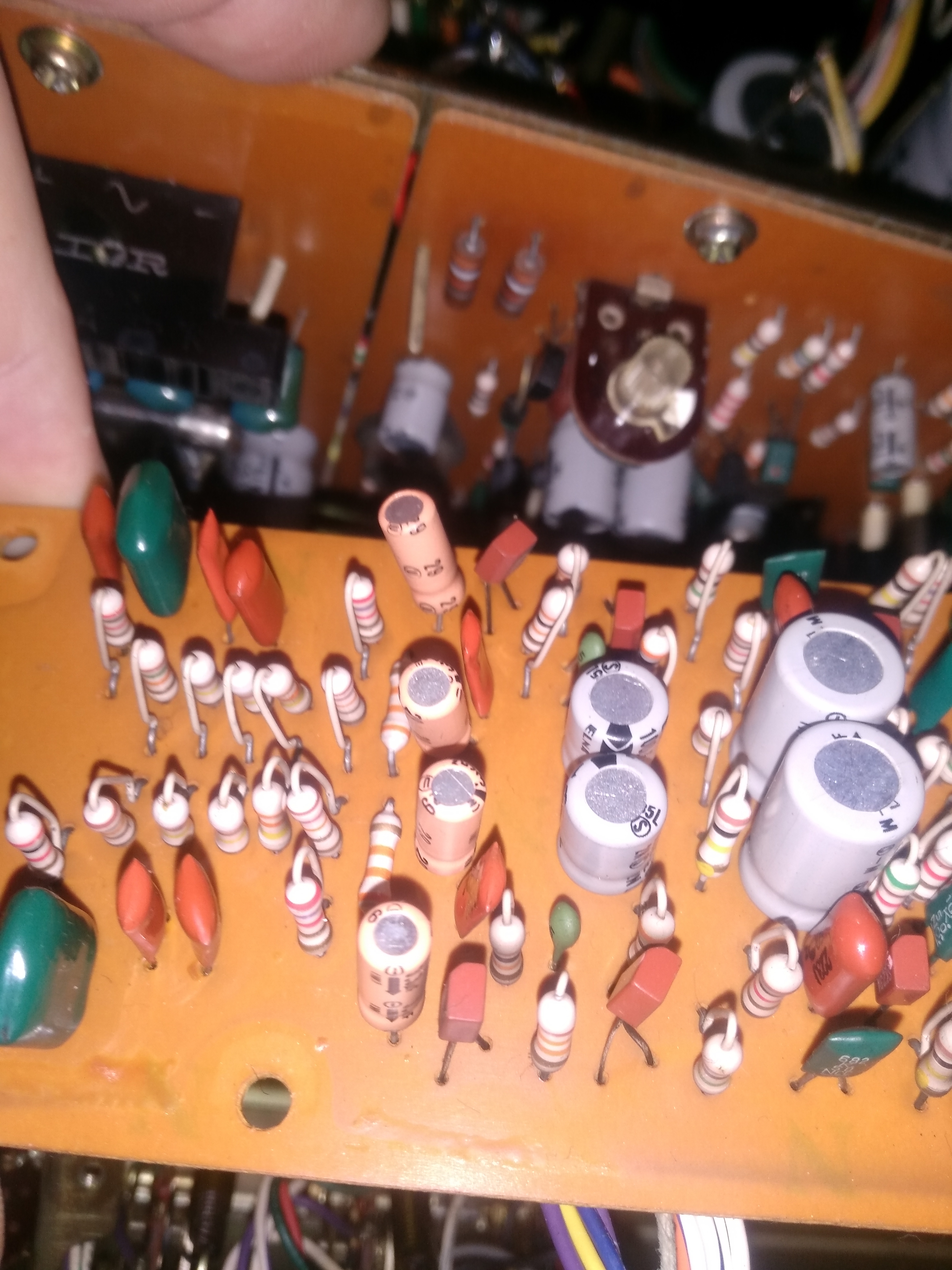

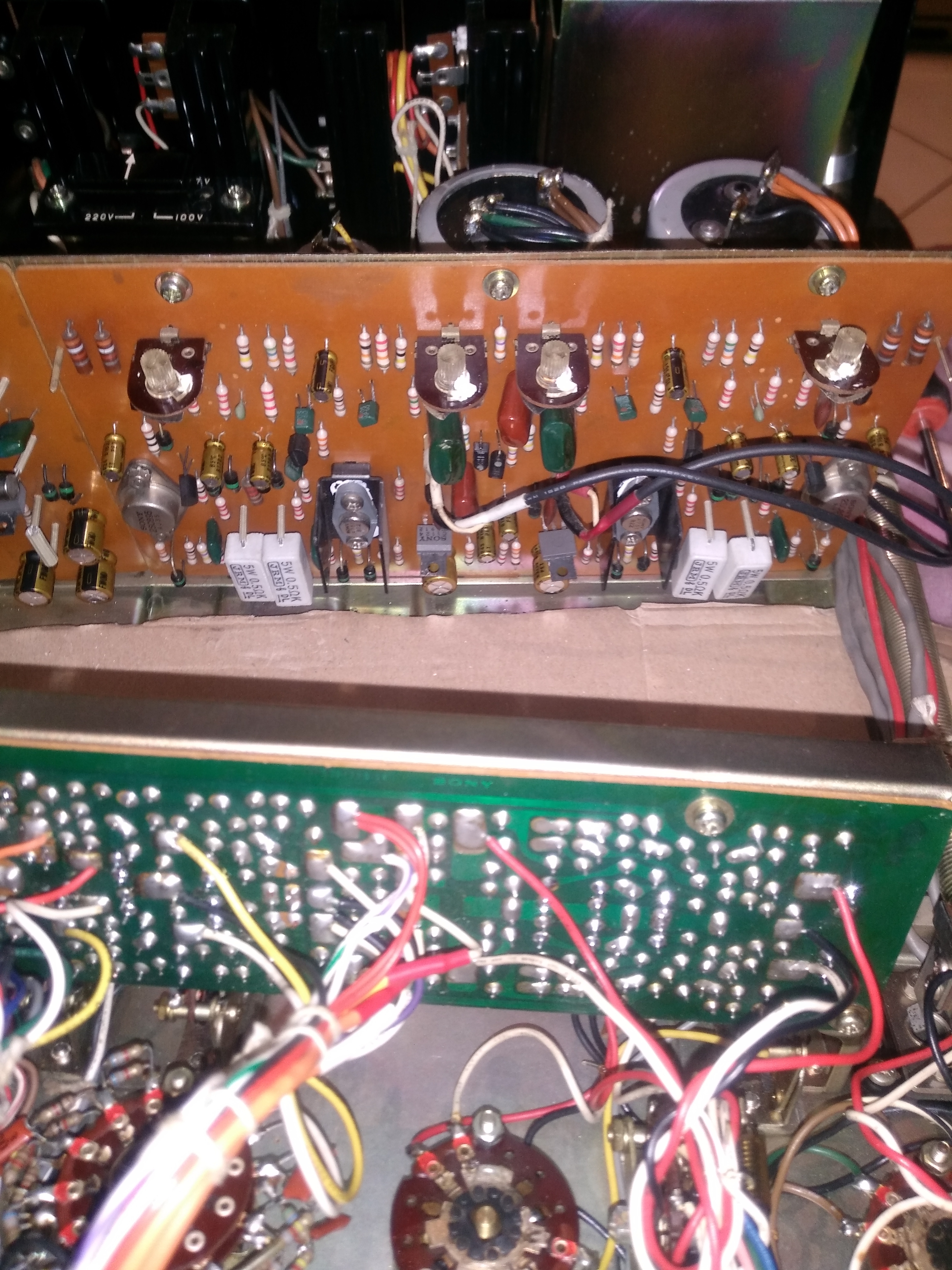

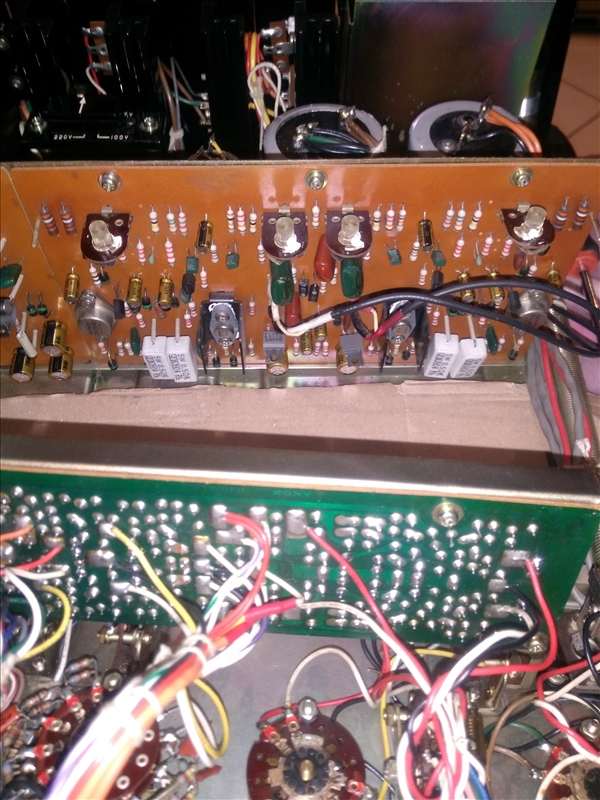

carte ampli des étages drivers recapée:

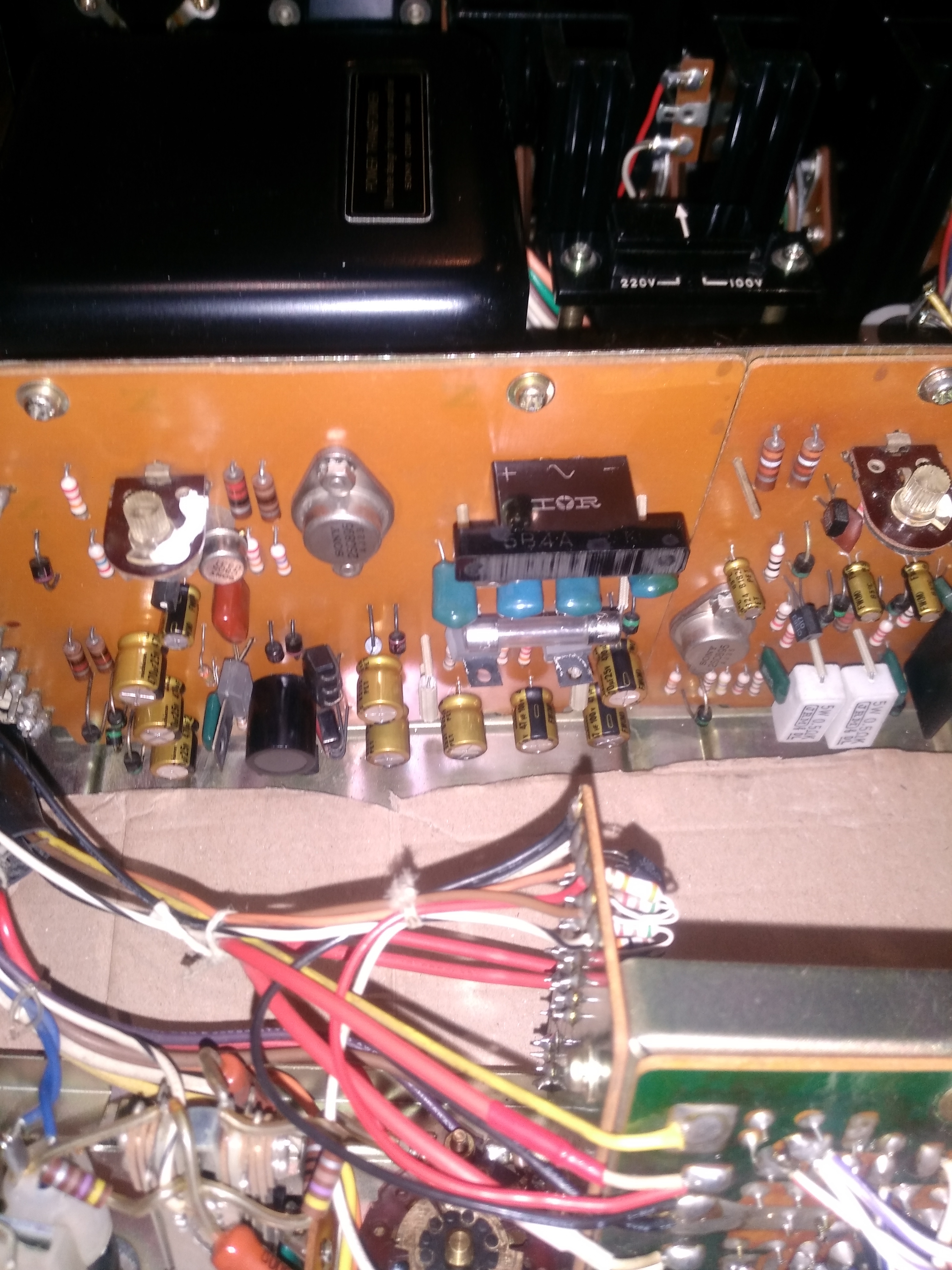

& alimentations:

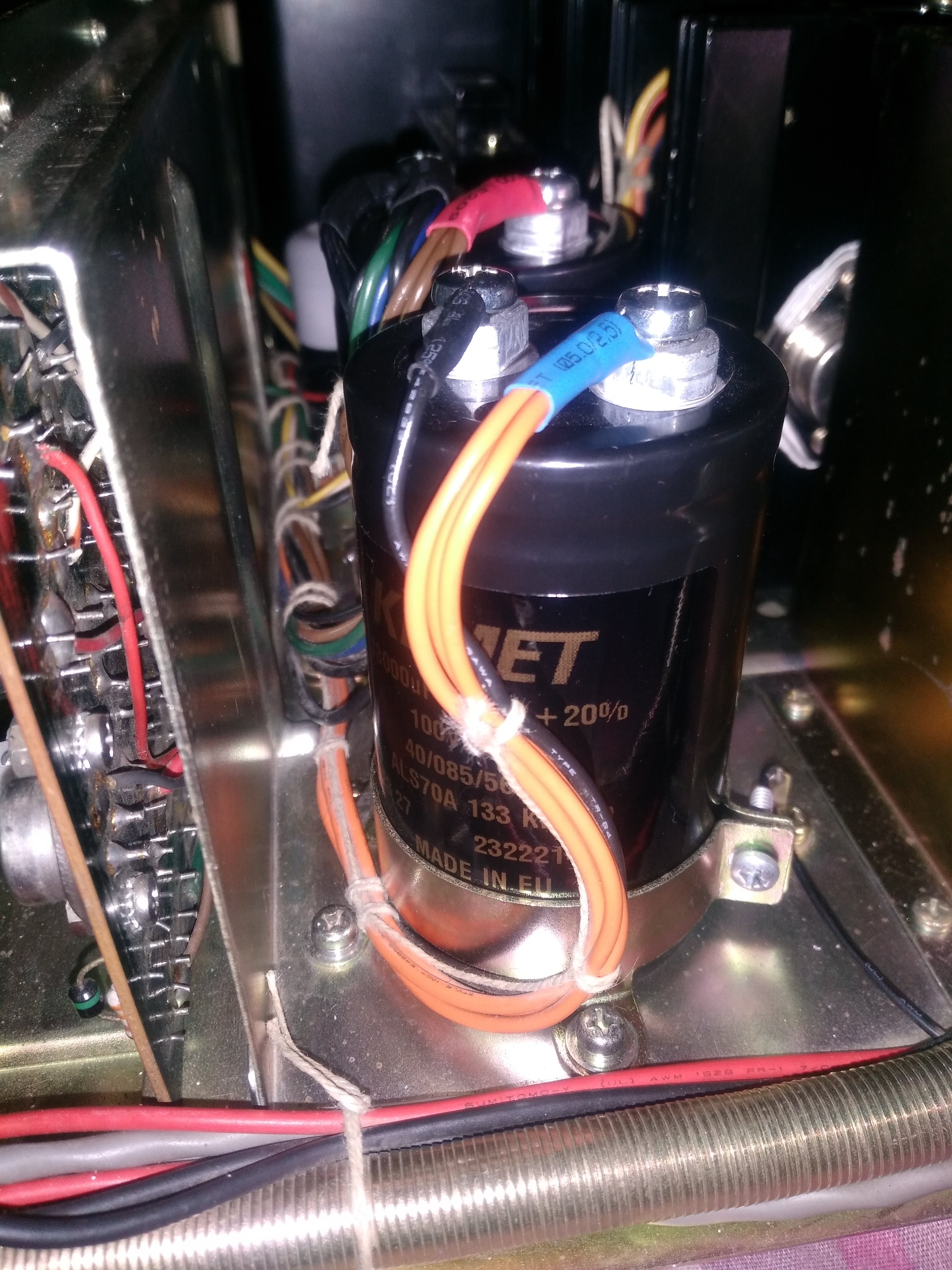

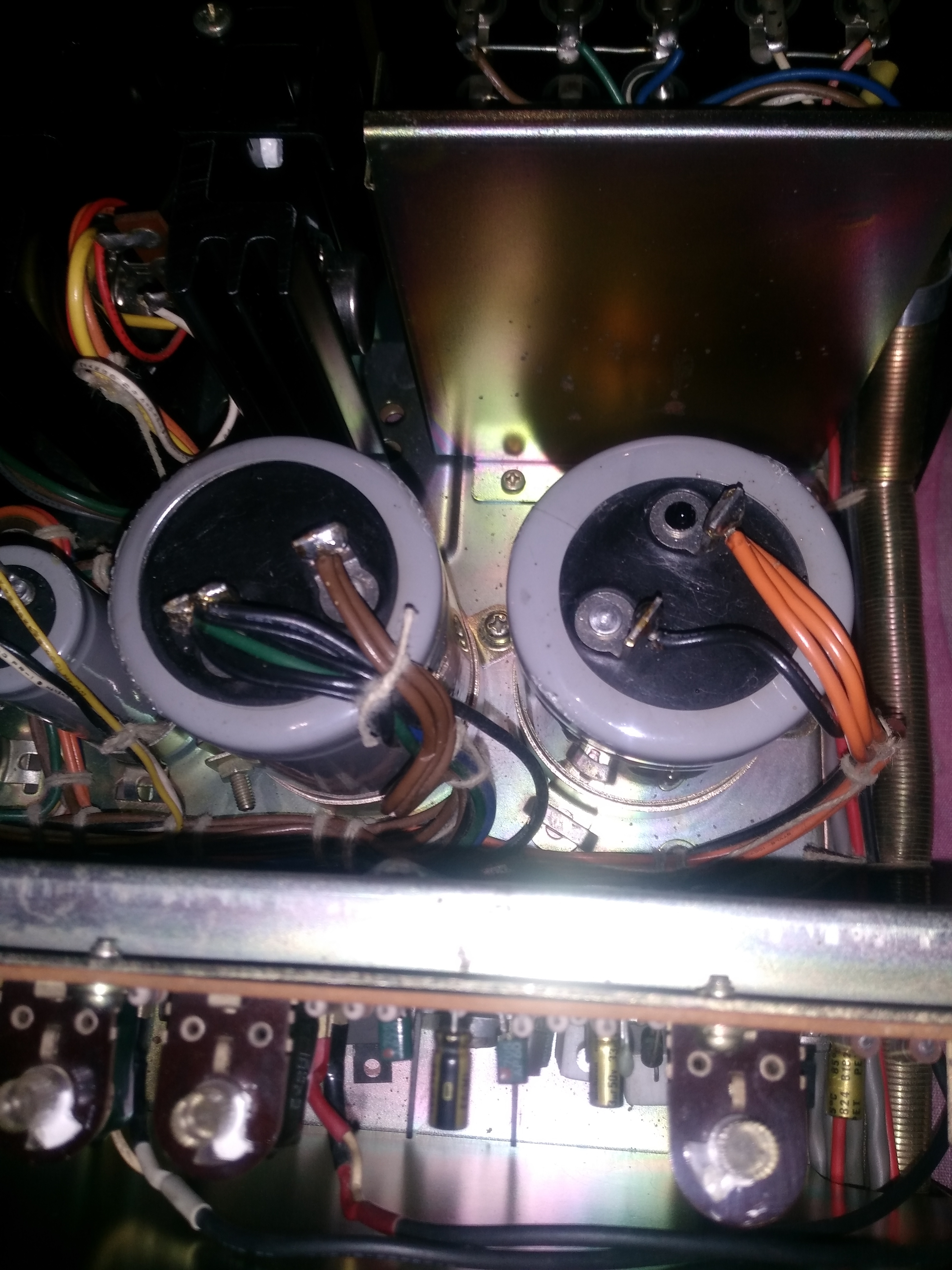

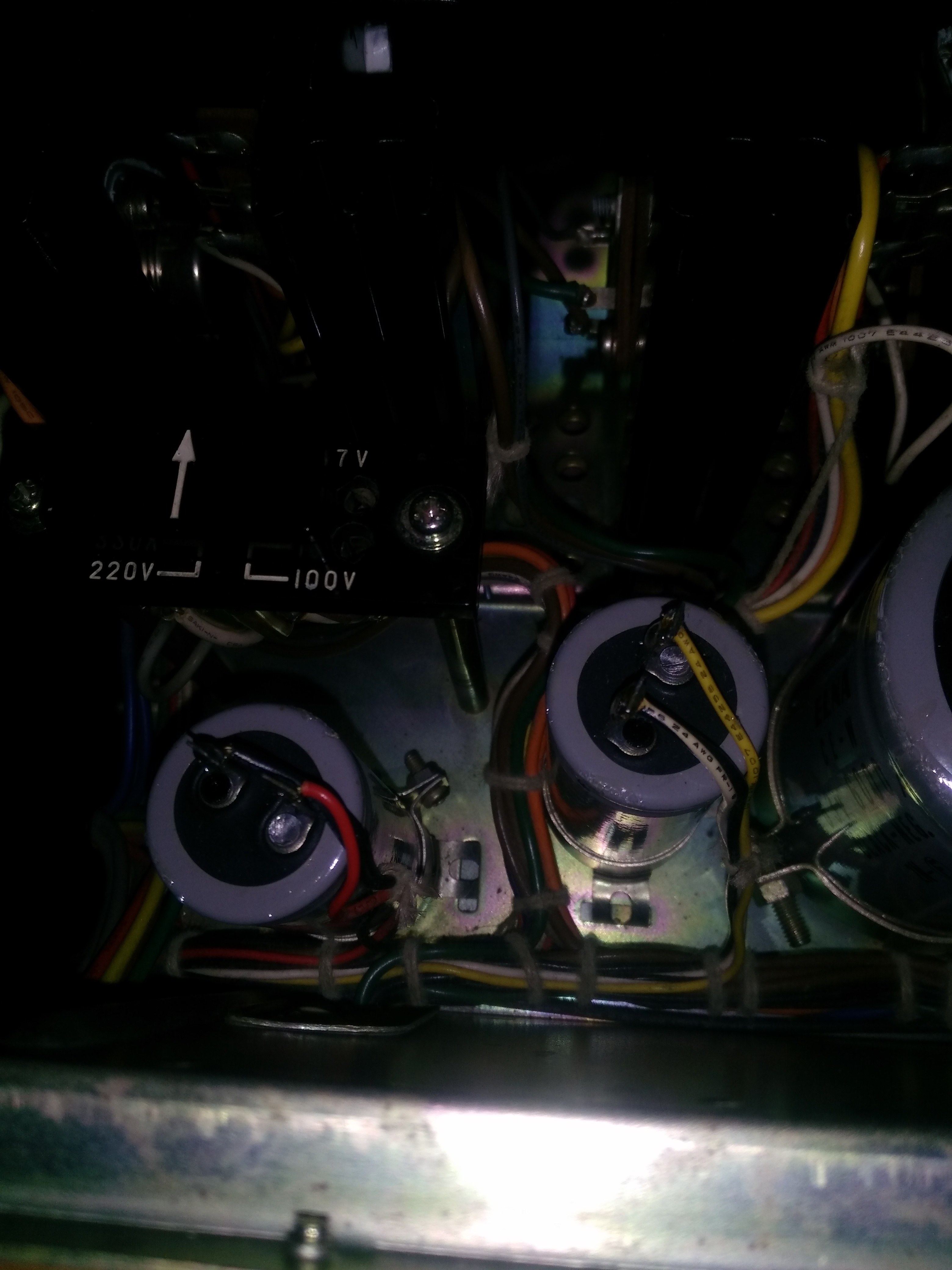

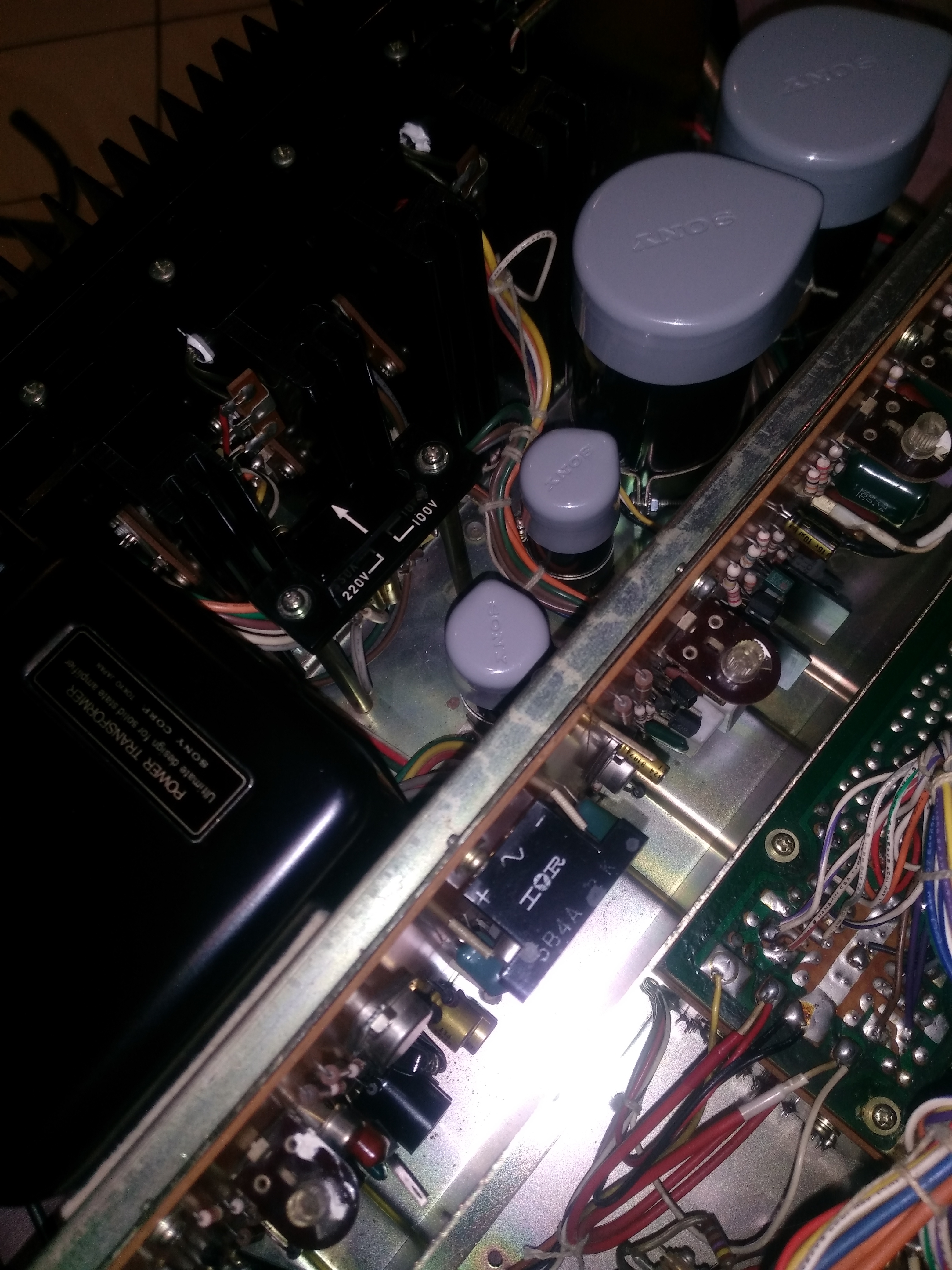

au tour des "grosses canettes":

d'être remplacées:

+ re-contrôle/réglage du 40v, des courants de repos à 25mV (U=RI ) & du 0V en sortie, en plus du gros nettoyage & remplacement de la pâte thermique déjà effectués précédemment...

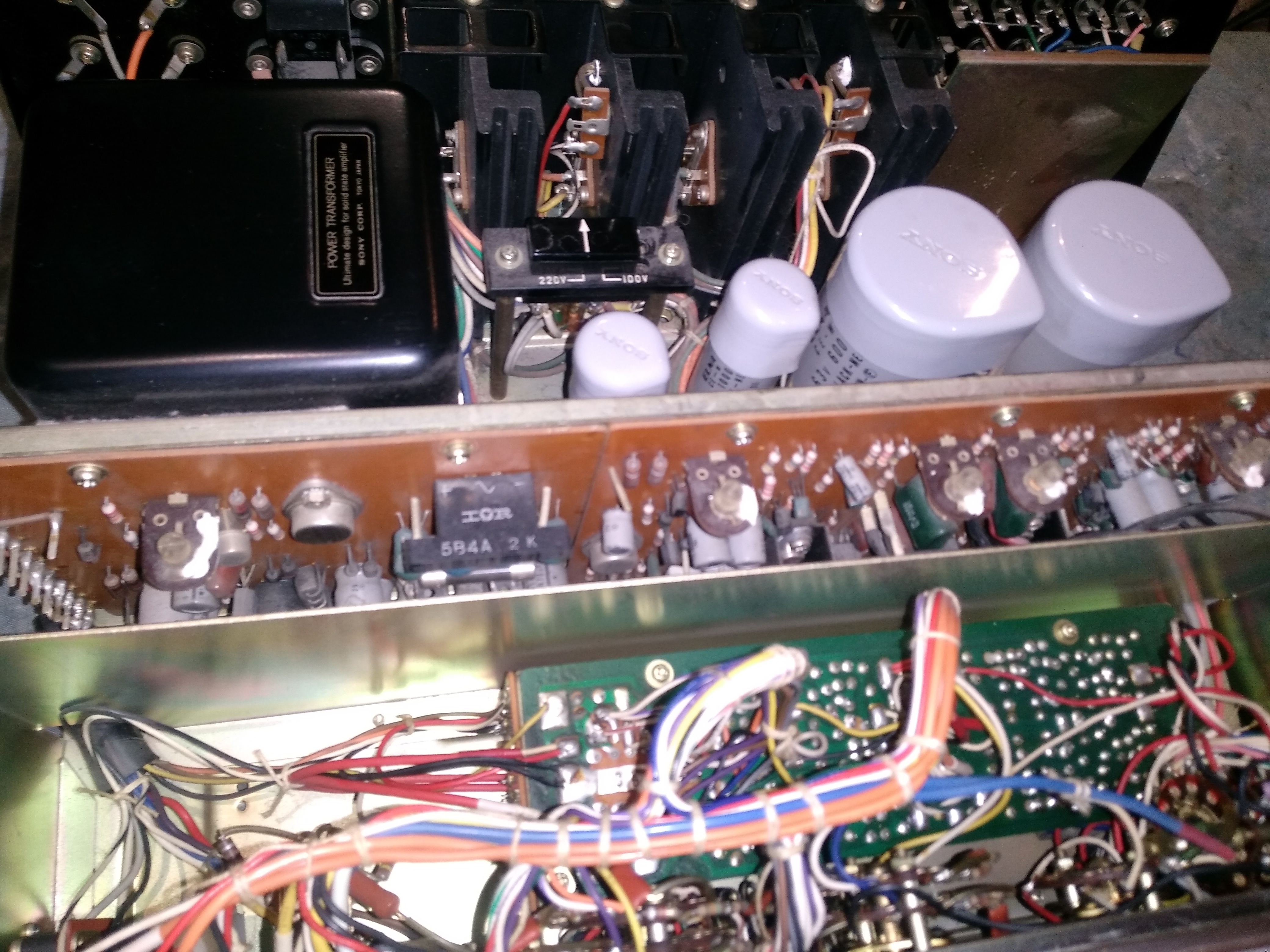

Un appareil pas trop mal foutu pour la maintenance avec la façade avant basculante, mais vite galère au niveau accessibilité à cause des nombreux fils reliant les pcb taillés au plus court.

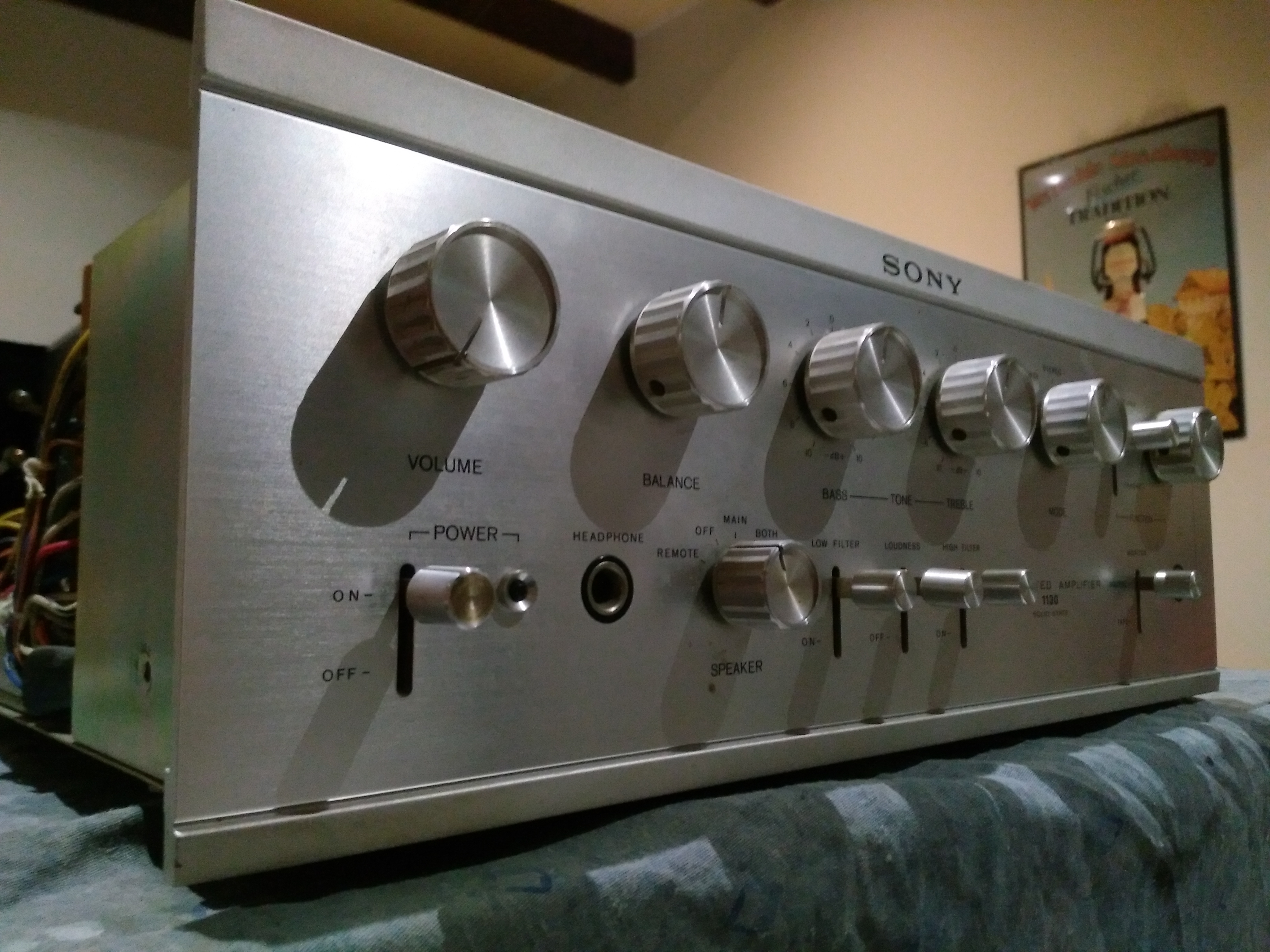

Malgré ses plus de 50 années passées, ça joue toujours plutôt bien, j'ai lu quelque part que certains considéraient cet appareil comme le "McIntosh" japonnais à l'époque...

beau boulot encore une fois !

Bravo.
Sacré boulot en effet.
ça vaut le coup sur de belle bêtes .

Saurais tu me dire si par rapport aux Elna low noise, finallement les nouvelles références que tu as pris font mieux (sur le papier j'entends) ?

Merci Patron !

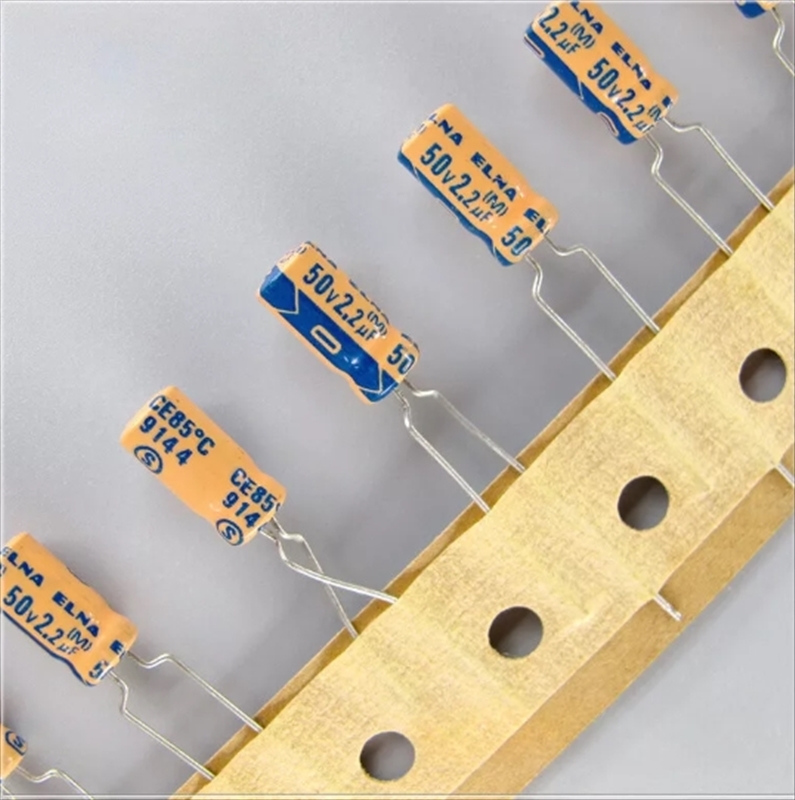

Le problème avec ces condensateurs elna oranges, à l'instar d'autres à priori de même genre (ncc, nichicon, matsushita "LL", "LR", "LN" oranges, jaunes ou bleus...), est qu'il est difficile voir impossible de retrouver leurs datasheets (inexistantes en ligne à ma connaissance).


Mais il est à peu près certain qu'il s'agissait de condensateurs de type faible perte (low-loss), & qu'ils n'étaient la plupart du temps pas choisi "par hasard" par les concepteurs de l'époque.

Aujourd'hui, certains s'accordent à dire que n'importe quel condensateur électrolytique "moderne" fera mieux qu'un elco âgé de plusieurs décennies, fut-il faible-bruit/perte" à l'époque. J'ai quelques doutes là dessus...

Il m'est arrivé quelques fois d'avoir des appareils avec un niveau de bruit plus élevé après avoir remplacé ces condensateurs par des trucs "audio" genre silmic, muse etc...

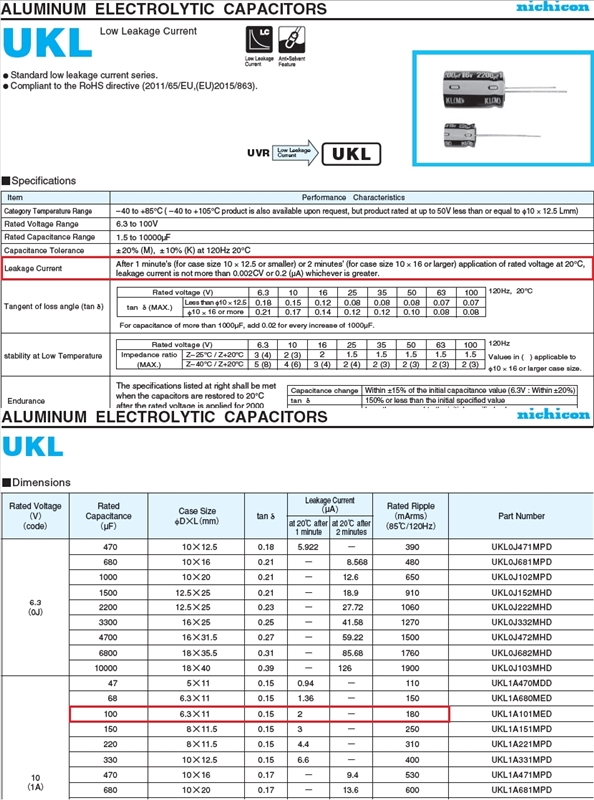

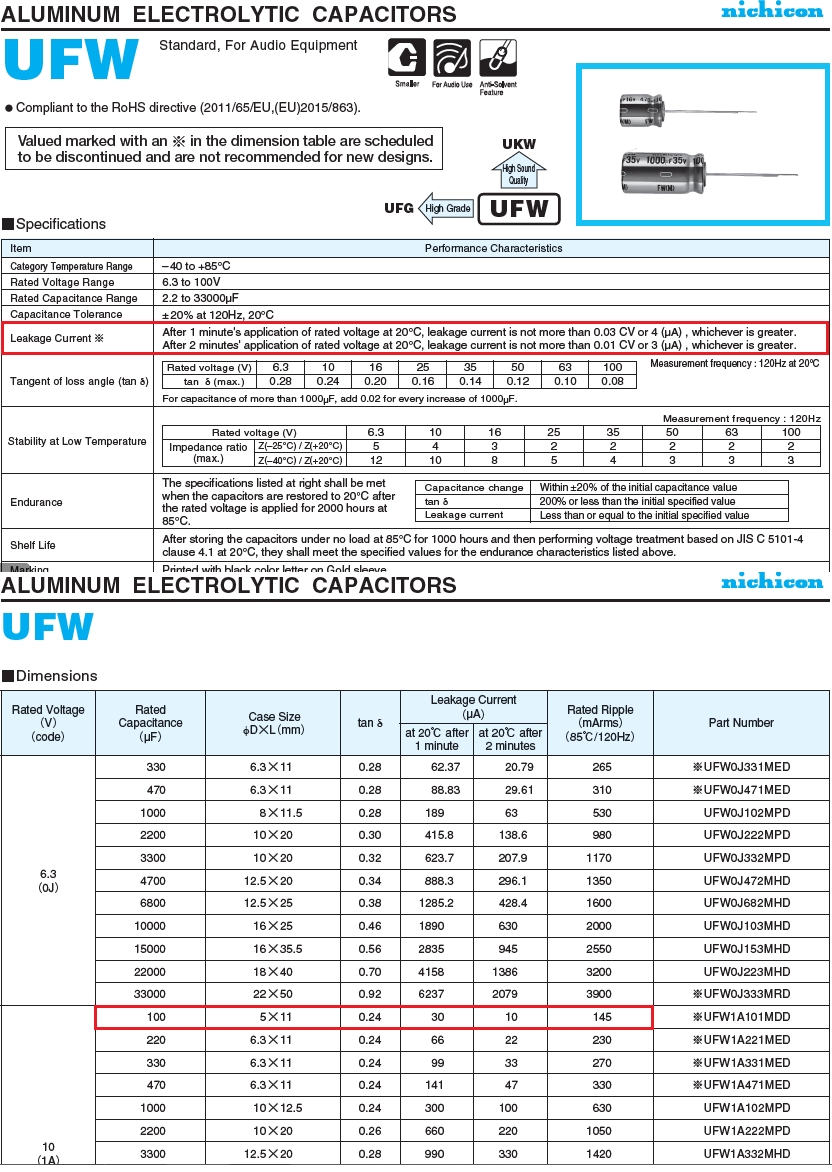

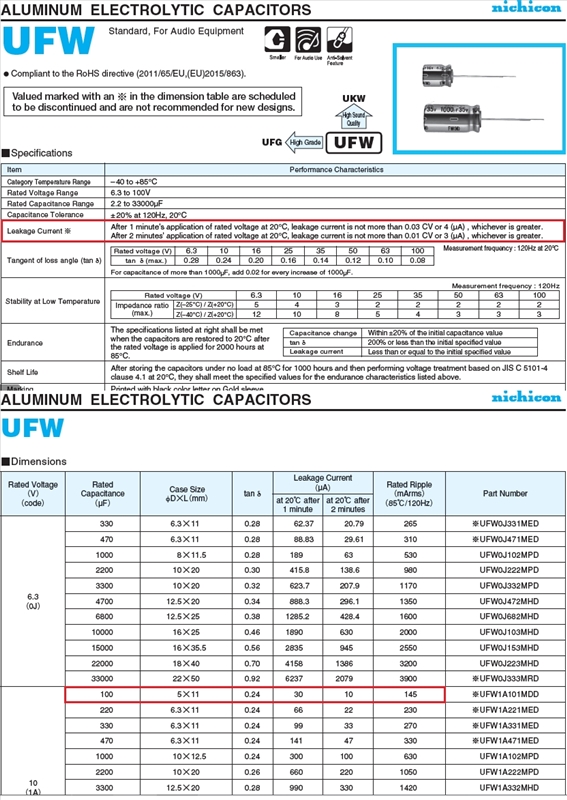

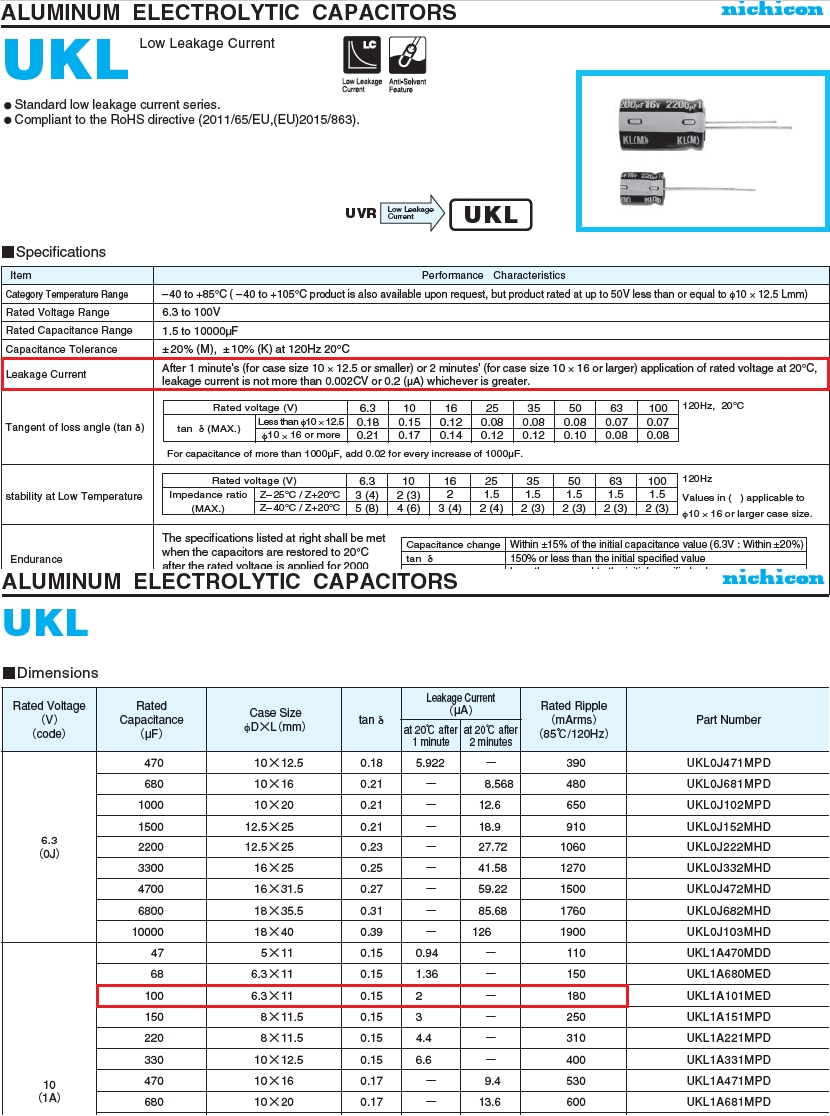

Pour répondre à la question "sur le papier", oui, un condensateur film sera intrinsèquement supérieur à n'importe quel électrolytique. Quand à la série "ukl", sur le papier toujours, les datas montrent ici aussi des performances supérieurs en terme de courant de fuite (entres-autres) // à une série "standard", ex avec une capa 100uf/10v ukl vs ufw:




Maintenant, on pourra aussi arguer qu'on est plus dans l'affection de diptères à l'italienne...

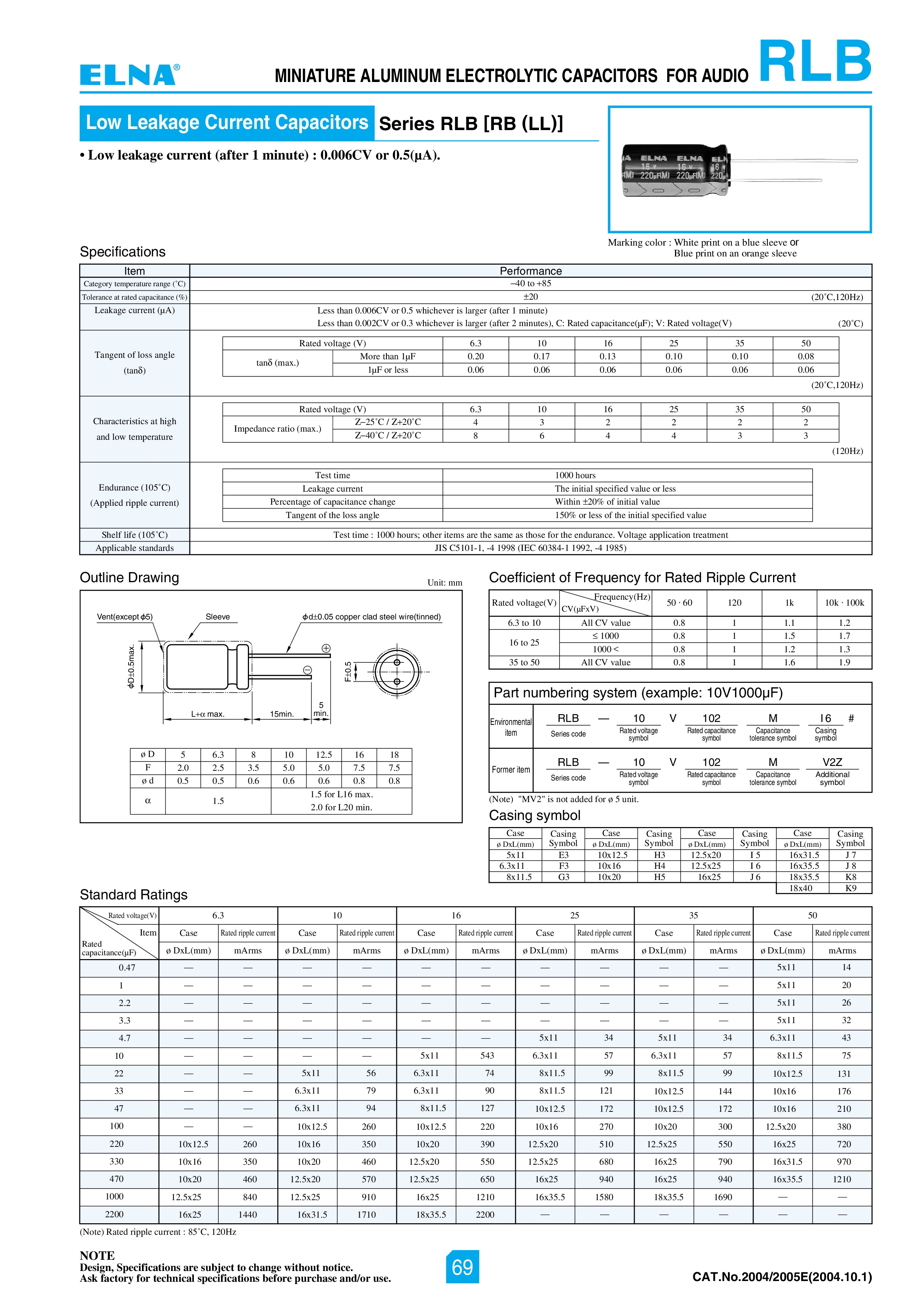

Sans être sûr que leurs specs soient identiques à ceux produits au début des 70' , on trouve la série "RLB" chez elna qui pourrait bien en-être l'équivalent "moderne":




Malheureusement (je crois) plus produit aujourd'hui ou en tout cas difficilement sourçable...

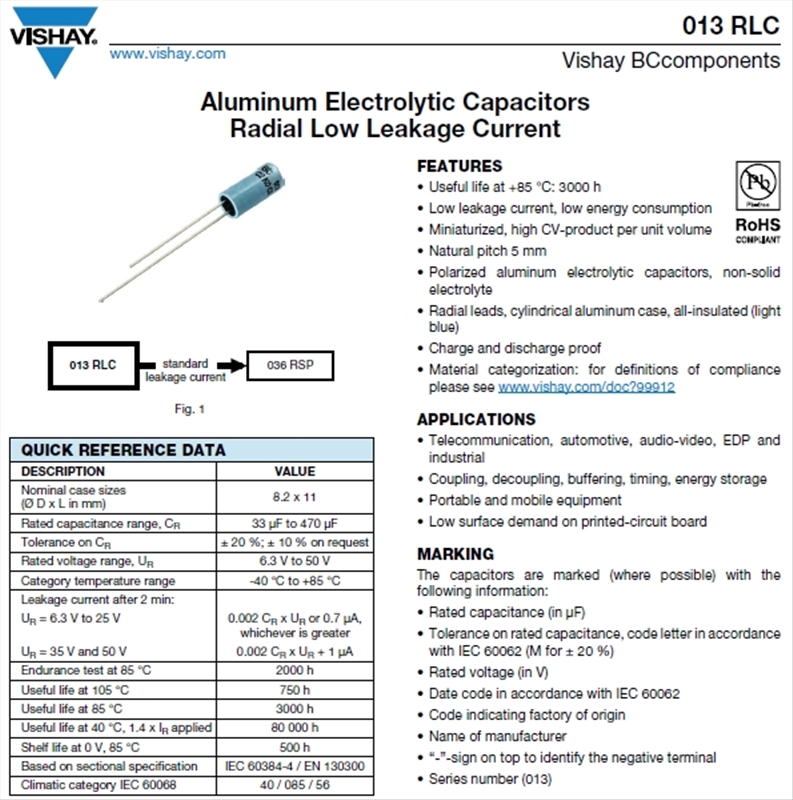

A l'instar des séries ukl ou 013rlc (vishay) qui tendent à disparaitre aussi:



& de très nombreuses références "through hole" toujours plus restreintes chaque années.

Faudra peut-être un jour envisager du composants "cms" pour dépanner ces vieilles électroniques...



J'ai besoin des experts
j'ai récupéré une platine vinyle , Pioneer PL 100.
Les symptômes, pas de son a droite (la cellule n'est pas en casue, testée sur une autre platine )

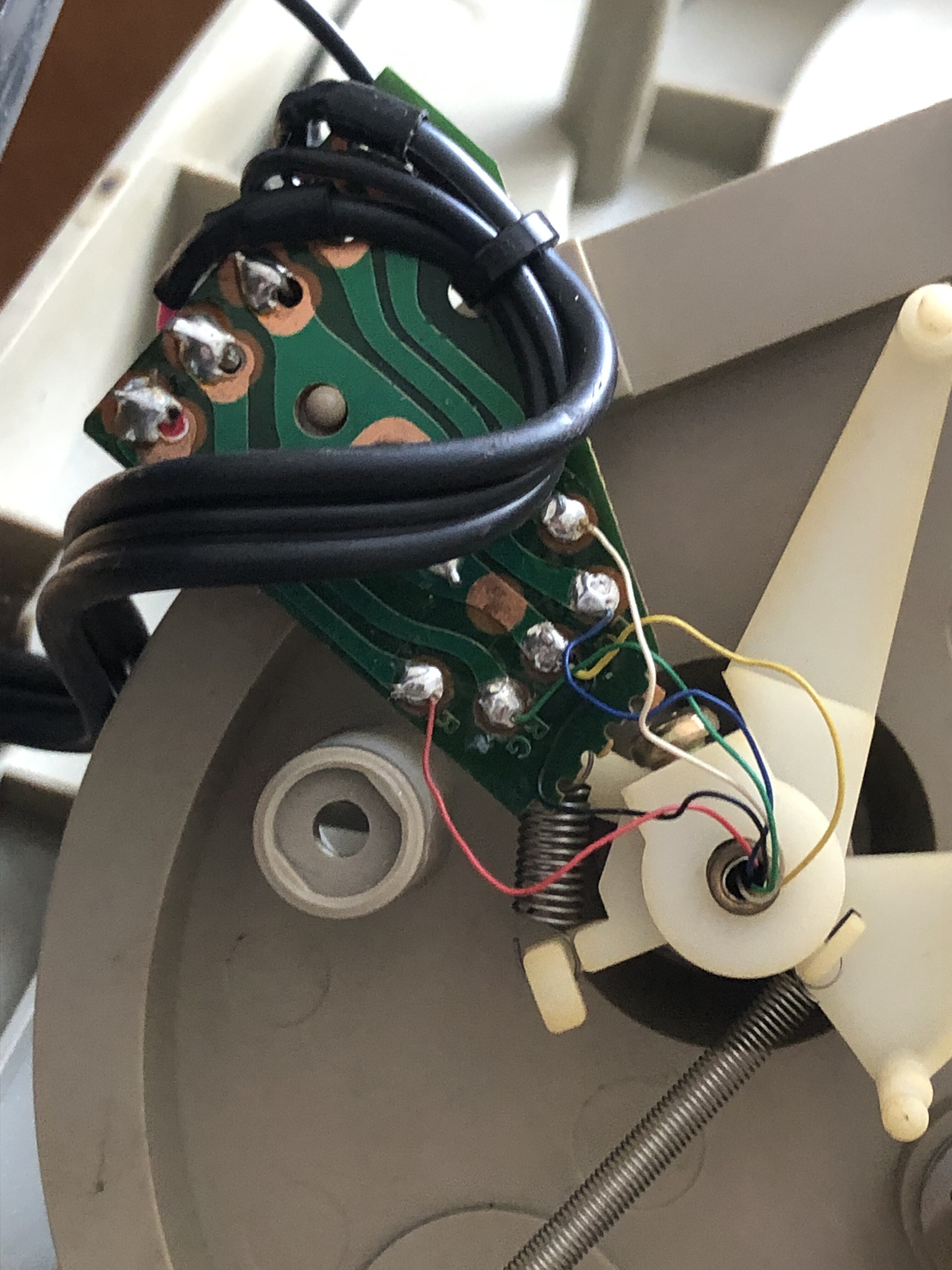

J'ouvre la bête( c'est ma 1ere ), pour me rendre compte qu'a priori, pour la partie audio, c'est juste des fils , qui relient la cellule aux prises RCA


(j'ai laissé la photo en grand, c'est tout petit comme fil.)
Je me dis que le souci doit etre simple, il doit me manquer une continuité, je teste donc la continuité entre :
- les contacteurs de la cellule, et les soudures des petits fils qui sortent ( 4 couleurs ,  gauche/masse gauche/droite/masse droite)
-la liaison etre la soudure des petits fils et la piste en bakelite
- la liaison entre les soudures de la fin de la piste, et les prises RCA, auquel je rajoute le "groud " a relier à l'ampli.

tout fonctionne bien

Ca peut venir de ou ?

Si la continuité est ok d'un bout à l'autre sur chaque liaison, regarde si un des canaux (fil rouge ?) n'est pas en CC avec une masse.



on est d'accord que la masse, c'est les fils noir et jaune ? (je sais d'ailleurs pas ou ils finissent dans la tige de la cellule )

Apres pas mal de test avec le multimètre, le fautif à finalement été trouvé, c'était " tout simplement "la prise RCA
J'ai hésité un moment entre changer complètement le fil rouge, et juste faire une épissure un peu plus loin que la prise, j'ai opté pour la 2eme solution, car j'aurais galéré pour enlever entièrement l'ancien câble  RCA, et j'aurais eu mon nouveau câble rouge    complètement détaché des 2 autres (voie gauche et ground)
Résultat final, un son un peu moins fort sur la voie de droite une fois branché a l'ampli, mais rien qui ne se résolve pas un petit coup de potar sur la balance (qui sert à ça, après tout   )

je me demande, pourquoi des traces énormes sur le PCB pour des fils au final tout petits ??

Et les soudures en haut a gauche



Ça fait des années que je n'ai pas posté ici, mais je suis le topic de temps en temps pour y voir passer de belles choses.

Prévoyant de déménager, ce qui va me laisser la place pour ressortir ma platine vinyles Marantz, je cherchais quelque chose pour la brancher, étant passé sur un combo Vanatoo + caisson de basse. Je voulais revenir à plus "traditionnel", avec une entrée phono, les Vanatoo étant prévues pour aller dans le futur bureau...

Et au détour d'un vide grenier, je tombe sur une "mini" chaine des années 90 (1996 précisément), l'AX-F3000 par Victor Company of Japan, bien plus connue sous son acronyme JVC

La façade affiche Advanced Super-A... Technologie JVC sensée apporter le son de la classe A sans les inconvénients, dérivée des amplificateurs haut de gamme de la marque.

2 minutes de négociations, et pour 10 balles l'ampli et le tuner, bien poussiéreux, sont à moi.



Qu'avons nous là ? Pour l'ampli, un beau bébé de 5,2 kg d'après la notice, au format "mid" de 25cm de large. 2x40W RMS à 0,9% de distorsion. Je n'ai malheureusement que l'ampli et le tuner, manquent le double cassette et le CD. Ces éléments conçus pour s'associer ensemble sont connectés par des nappes, mais leur absence n'empêche pas le fonctionnement.

Et surtout, nous avons 6 entrées : par les nappes, donc, tuner, CD et cassette. Et par des RCA : phono, Mini-Disc (in et out) et aux. Très pratique et rare sur des mini chaines d'avoir autant d'entrées. Surtout le line out pour MD, format qui cartonnait au Japon à cette époque, et réutilisable pour d'autres usages en 2025.

Le tuner n'est pas mauvais non plus, avec affichage RDS et une réception plutôt correcte. Et il intègre une horloge pour avoir l'heure appareil en veille.

Testé sur une paire d'enceintes en cartons sorties de mon gourbi, tout fonctionne. Après nettoyage, la façade tout alu est nickel, seul le bouton de volume (en plastique   ) a souffert de ses presque 30 ans de vie...

J'ai cru au début à un dysfonctionnement, car la sélection des sources est un peu tordue. On pourrait penser que les trois boutons de cette fonction sont liées aux leds qui les surmontent. Pas du tout. Les 3 boutons permettent d'accéder aux entrées RCA MD, Aux et Phono, c'est embossé dessus. Pour les entrées des éléments connectés par les nappes, il suffit de sélectionner une fonction sur l'élément en question, l'ampli va permuter sur la bonne entrée et les leds correspondantes vont s'allumer.

Avec la télécommande, que je n'ai pas non plus, de multiples possibilités s'ouvrent, comme programmer un réveil, un enregistrement, et plus encore. Mais c'est tout à fait utilisable sans.

Reste à me trouver des enceintes pour faire chanter la bête dans mon futur salon

Joli... Marrant aussi de voir que les amplis rds rentrent dans le vintage
Je vieillis sûrement

Quand il est question régulièrement de numériser la bande FM, oui, c'est vintage

Ben ça fait presque 30 ans.

En fouinant https://archive.org/details/manual_ [...] 1/mode/2up service manual

Merci, je l'avais trouvé, il comporte aussi la notice d'utilisation. Mais tout fonctionne, et le mieux est l'ennemi du bien

Mignon ce petit ensemble JVC.

Un coup de bombe gris métal sur le bouton de volume, une paire de biblios au cul & enjoy la musica...

Chouette le JVC! dommage pour le bouton en plastique, si tout le reste  est en "vrai" alu.

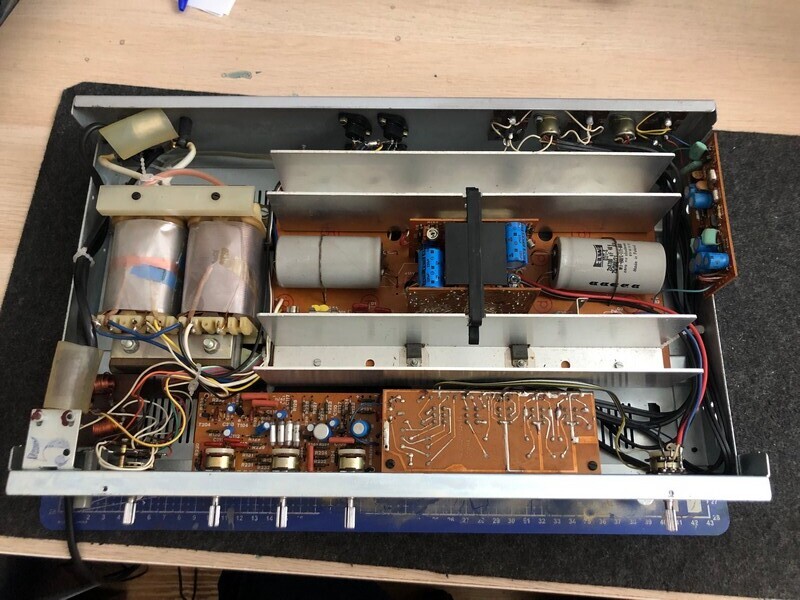

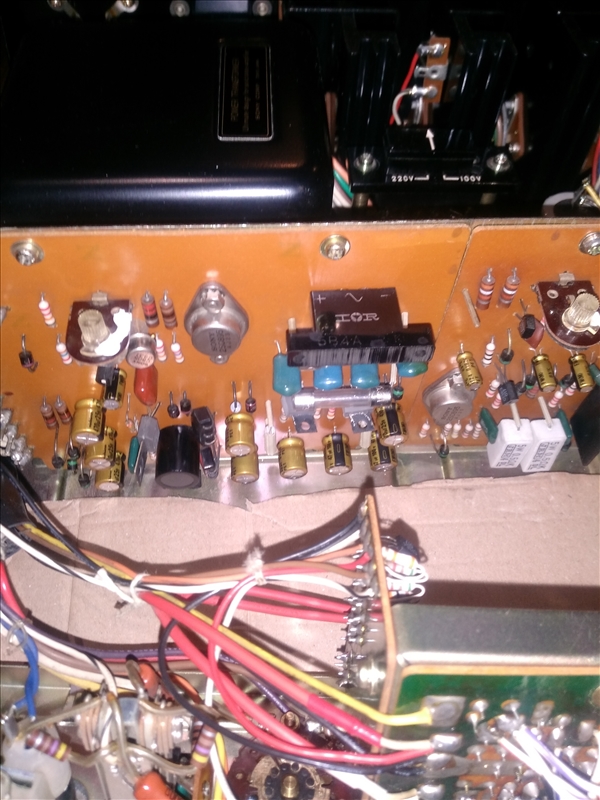

De mon coté , j'ai récupéré un vieux kenwood, KA 1500, associé a son tuner.
Au démarrage, le crachotement classique des vieux ampli, qui se règle en général par un bon coup de bombe contact dans tous les potar, mais la, ca ne fonctionne pas, et le crachottis est présent quelque soit la source , et sur enceintes comme au casque..
Je peux tenter quoi, pour essayer de voir d'où ca vient ?
Visuellement bien sur, rien ne  cloche

D'apporter plus de précisions dans la description du problème ?


merci pour ses questions, je me suis arrêté à la mesure de l'offset, j'ai environ 45 mV à gauche, et ... entre 0 et 20 V a droite et d'aileurs, si je repecte de metre le + du multi sur le rouge de la sortie enceintes, c'est du -20V)
Ceci dit, j'ai quand même du bruit a gauche, mais je dirais pluis que c'est du souffle plutot que des crachottements.
Alors que je m'amuse a remettre en etat des vieux ampli depuis environ 4/5 ans, et que je n'avais jamais rien eu de plus compliqué que changer une ampoule/un potar, mes 3 derniers sont sources de bcp plus gros souci
Les 2 précédents, sans doute lié aux modules STK, j'ai donc décidé d'arrêter de genre de jouet, mais la, c'est du bon vieux transistors de puissance


Aie !

On est plus dans un problème de petits crachotis là mais clairement sur un appareil en panne (je te déconseille d'ailleurs de relier une enceinte sur cette sortie ! ).

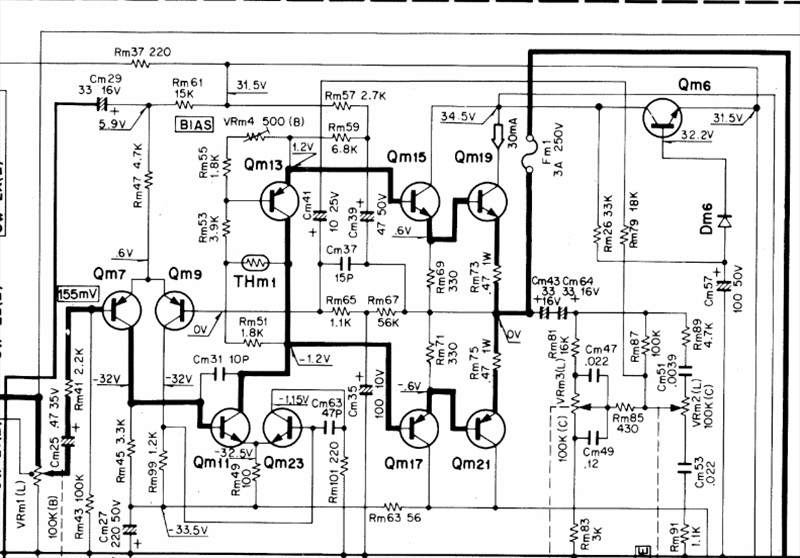

(Re-?)vérifies visuellement qu'il n'y ait pas de soudures foireuses, sinon peut-être un transistor (ou autre?) qui déconne quelque-part:



pour le coup, je ne vais pas pouvoir t'être d'une grande aide à distance avec mes connaissances limitées...


Les boutons sont en plastique, mais le châssis est en acier peint, et la façade en bon alu de 2mm d'épaisseur du plus bel effet

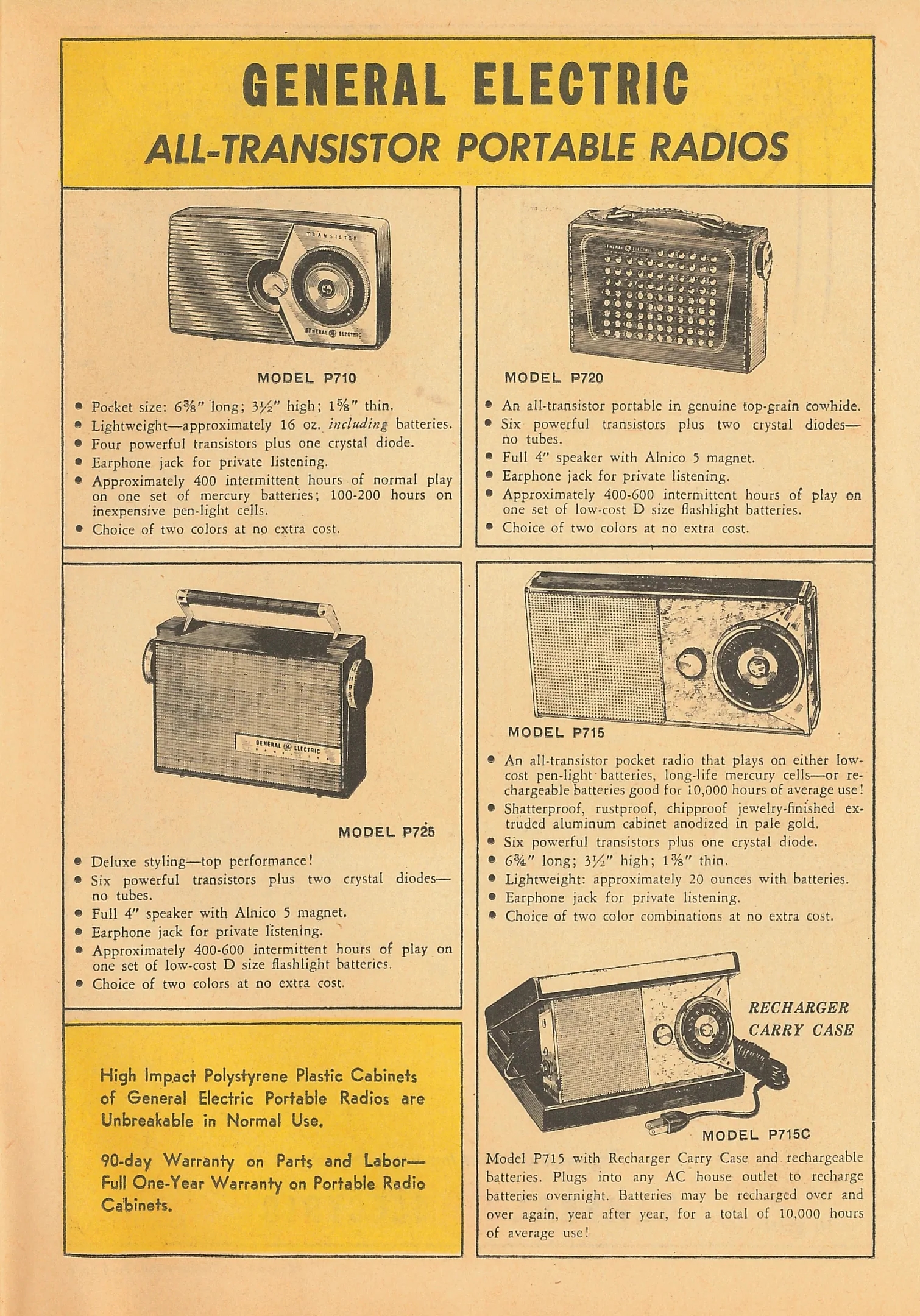

En 1950, le transistor était une techno si révolutionnaire que General Electric pouvait en faire la promo avec un mini comic-book. C'était la première étape du nomadisme avec des radios que l'on pouvait mettre dans sa poche (cliquez sur les images pour les avoir en HD).


Géniale cette pub !
