Reprise du message précédent :
bonjours,
une ptite tof de l'instalation des element que j'ai trouvé recemment dans une benne ,comme cité plus haut
il me manque juste le tuner que j'ai un peut du mal à trouver
il y aurai t'il une personne qui aurai des tweeter pour ds KEF concerto II
car c'est difficile de trouver cette reference ???
http://nsa07.casimages.com/img/200 [...] 397166.jpg

Moi je tenterais le 2SB557 + 2SD427, attendons l'avis d'Aenimo..

  Salut !


Et ben mon poulet ! tu néglige les fondamentaux ?


(Tu peux me redire vite-fait les refs des transistors concernés que je regarde dans ma doc pour pouvoir te scanner les datas)



 Après observation, effectivement c'est pas dans le vide !

Je te mets les tofs en grand / cliquables :
Comme je suis pas un pro, si d'autres connaisseurs peuvent jeter un oeil pour confirmer que je me suis pas planté !




Si j'ai bien vu ça donnerait ça:



A suivre...


J'ai l'impression qu'il l'a augmenté, hier il était à 700€

Cette semaine je suis allé faire un tour dans les différents Troc de l'Île de Lyon. Y'a plus grand chose dans la hi-fi. Quant aux platines vyniles y'en a quasiment plus ou alors de très mauvaise.

heureka!! j ai retrouve mon repertoire des transistors,les deux transistors sont identique (a part la bande passante 3m pour un et 4 m pour l autre,ce qui est negligable) sauf avis contraire il ne devrait pas y avoir de problemes



     Van Vogt, j'ai tout lu de lui
C'était géant ses oeuvres.
Les références des transistors actuels sont: B541A et D388A de chez NEC. Il semblerait que je puisse remplacer le B541A par un par un B557 et, avis controversé, le D388A par un D427

Après recherche de notre ami Aenimo qui confirme la proposition de Kikook, je vais donc tenter les transistors de substitutions, soit les B557A et D427A
C'est parti

la différence essentielle entre le 541 et le 557 est le ic 12a pour le 541 et 8a pour le557 les tensions vcb et vce etant moins importantes le ic max etant de 8a c'est peut etre risque
pour les deux autres les différences sont minimes (100v et 120v pour le vcb et vce)
le 541 et le 557 a mon avis sont plus problématiques
maintenant mon repertoire datant des annees 80 il est peut etre dépasse!
il est preferable d avoir d autres avis

   Merci Laurent-74!!
  Mon problème est réglé avec le pont de soudure.

 J'en profite pour dire un mot à propos du brochage des transistors japonais:
  Il faut rester très méfiant, même si la référence est la même:
   Exemple:
  Le fameux 2SC945 se conjugue avec deux brochages
   Vu de devant pattes en bas:
  émetteur-collecteur-base (version la plus courante
  émetteur-base-collecteur. (version Y)

  Je viens d'avoir le même problème pour le dépannage de mon RS-220 avec les transistors 2SC1685.

  Alors, vigilence!!!


Oups désolé, je me suis trop avancé ! j'ai des dizaines de catalogues de transistor (fairchild, sgs, motorola, siemens, etc.) et bien sur pas de NEC !!!

Laurent-74,

  Désolé, mais j'ai encore une question. La temporisation a tendance à osciller.
   Peux-tu me confirmer la valeur de C22, juste à côté de Q15: 2,2µf.Merci

Pour Laurent-74

 Attention, Le B557 est un 8A alors que le B541 est un 12A et pareil pour le D427



je confirme 2,2 !

Pas de soucis pour les demandes; c'est un plaisir d'apporter ma petite contribution au sauvetage de ce beau Setton !



C'est marrant ça! Le B541 fait 4 ampère de plus que le B557 alors que le B541 va dans le technics SU-8600 (alim de 700 watt) et le 541 dans le Technics SA-5460 (alim 500 watt).
Le contraire serait plus logique. Le SU fait 2X80W et le SA 2X60W!
J'aimerai bien connaitre l'explication
En tout cas je tente l'expérience pour voir comment tourne l'ampli. Je ne mettrai pas le volume à fond

Sur Datasheet.org, le 2SB541 et le 2SD427 sont des 8A et non 12.

Dans un ampli audio, la valeur la plus importante à respecter est la tension, l'ampérage est important à partir du moment où tu joues à fond la caisse.

Pour info, je cherche un ampli de qualite, vintage de marque sansui / marantz / nad / rotel / cambridge entre 50 et 70 euros, contactez moi si vous avez ca à vendre

Suite aux différents conseils, j'ai remplacé les transistors par les modèles précités.
Ca fait une petite heure que l'ampli tourne et diffuse la radio du tuner intègré sur des enceintes de test.
Je ne note pas de différences de son entre les deux enceintes.
Rien à signaler, tout semble fonctionner. Le relais colle environ 4 secondes après la mise sous tension et le son est bien là. Je pense que je vais me faire une petite écoute sur des enceintes mieux adaptées.
Les photos floues, c'est l'émotion, hein D'autres viendront avec un petit cr
Super méga merci à tous ceux qui m'ont aidé sur ce coup là!
Ramutch, ça marche (








Ce qui m'a étonné, c'est la qualité de fabrication.
La vitre est en verre et non en plexi, chaque vis avec rondelle + rondelle stop, le montage dedant relativement minutieux. Le capot est en bois recouvert d'un vinyl noir. J''aurais préféré du vrai bois, mais il est chouette
J'ai essayé de mettre des led pour l'éclairage, les led blanches donnant un superbe rendu avec un blanc qui tire vers le bleu assez doux. Mais j'ai respecté le côté vintage et ai remplacé les ampoules par les mêmes.



Champagne !


beau boulot blues !!!

Salut,
  tu n'es pas sur le bon Forum , ici , on ne vend rien...
rappel:
Devant le bonheur et la fréquentation grandissante de ce topic, un petit rappel de la période couverte par ce topic. Notre tranche vintage se limite aux appareils haute-fidélité stéréo depuis le début de la stéréophonie jusqu'à l'aube des années 80. Si d'aventure vous avez du matériel portable, des radios ou autres appareils de reproduction musicale, pensez à créer un topic spécialisé. Loin de nous l'idée de ségrégation audiophile, uniquement le souhait d'un minimum de clarté, surtout pour les personnes qui ne suivent pas le topic tous les jours. Merci d'avance !
Ventes & offres directes strictement prohibées.
Toute vente sur le forum se fait sur la section Achat & Vente.
A fortiori pour les crapules opportunistes.
La modération sera prévenue en cas d'abus.
http://forum.hardware.fr/hfr/Achat [...] ujet-1.htm

Et je n'ai rien contre toi...



Ah ça fait plaisir. Je surveillerai quand même du coin de l'oeil pour trouver les transistors de puissance d'origine, mais CA FAIT PLAISIR
Cet ampli a une sacré patate.

Bravo, mon poulet!
  tu y es enfin arrivé, alleluia !
 mes frères, chantons le Blues du dépanneur...yeahhh
edit:j'ai remis mon avatar because Ramutch, alors hein...



Quand je pense que ce matin je chantais constipation blues
Pi quand j'ai dit à Ramutch que j'allais mettre sous tension la première fois il m'a répondu:


Et ben il a eu raison
Bah, maintenant ça marche. J'ai changé tous les composants de la voie droite sauf les résistances (a part une qui avait grillé )
Je sais pas si on voit les nouvelles soudures, plus brillantes:



Salut low !

t'as vu, on a failli sortir le champagne aujourd'hui; malheureusement j'ai bien peur qu'"il" s'en remette !


AH oui, le gars qui avait mis ses pattes là dedant avait effectivement inversé 2 transistors de puissance. Ceux-ci étant sur une carte à part dans le gros radiateur, il avait en fait inversé les fils qui relient cette carte à la carte ampli. Quel c...

Pour le champagne, si on pouvais se voir, je vous l'aurait offert avec plaisir


Hallucinant au prix où la Dragon en panne est partie
http://cgi.ebay.fr/Nakamichi-drago [...] 1|294%3A50


c'est quand vous voulez ,où vous voulez, mais vous ne voulez pas bouger de chez vous, pfffff....
TGV, bagnole, avion et autocar, ça suffit pas? vous faut un hélico, ptet'?
et cette fameuse "rencontre Vintage" ?
ça en est où et près de chez qui?
moi, je sens que je vais aller tout seul comme un grand chez qui voudra, ce sera plus simple...
je ne connait pas l'Alsace, je suis passé à Strasbourg, une fois et j'avais trouvé cette ville jolie...
mais la Savoie me tente aussi,la Bretagne ainsi que le reste du pays, d'ailleurs.


Encore pire. Je crois que ma destruction de Scott a fait l'effet inverse
http://cgi.ebay.fr/AMPLI-VINTAGE-S [...] 1|294%3A50

je suis sûr que c'est queudalle en plus, une logique ou un petit switch enfoncé ou bloqué, pfffff...

Euh, pour l'instant je suis le seul qui a osé, et chez le pire en plus...
Ceci dit avec plaisir. Et ceux qui veulent visiter strasbourg sont les bienvenus chez moi
mais pas tous en même temps, pas la place

Un week end sur Paris au centre?



c'est ça l'idée !


Super Blue !
J'arrive un peu après la bagarre pour ton SA-5460, visiblement ...

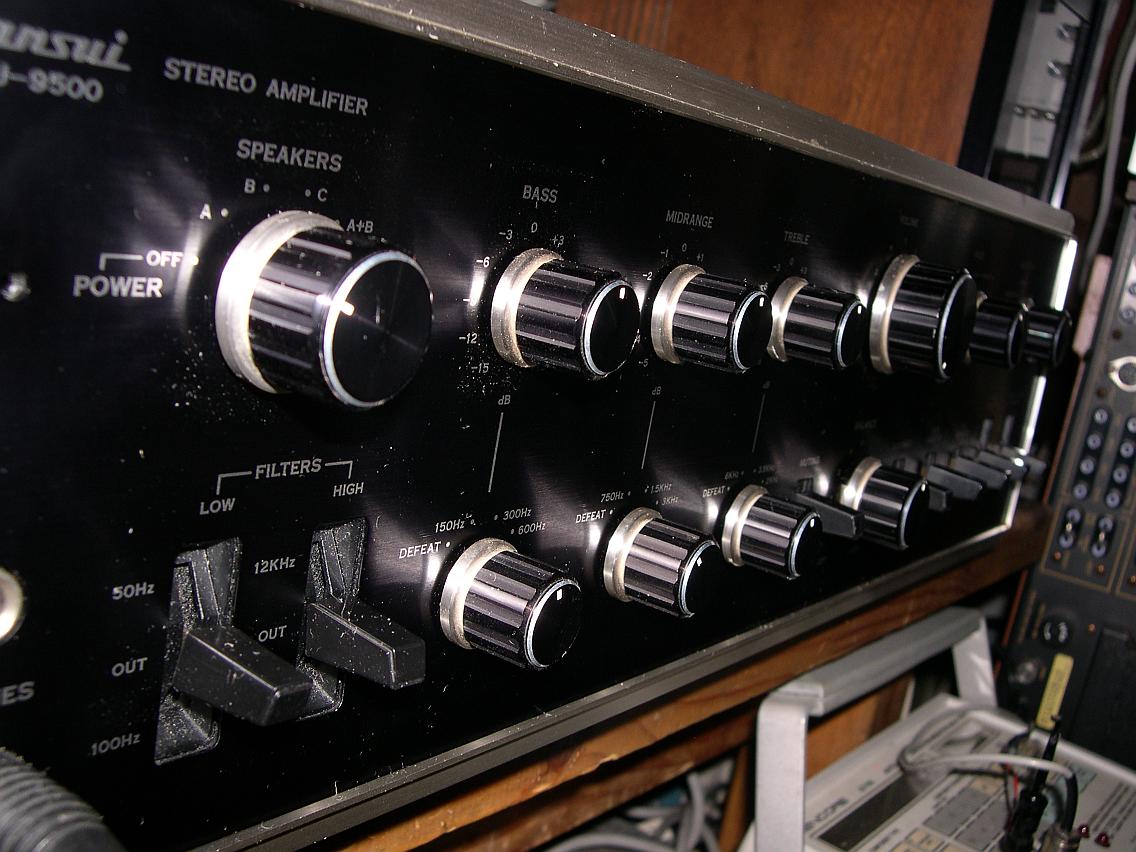

Moi, je m'occupais tranquillement d'un autre poids lourd: un AU-9500.
Et quand je dis poids lourd, je ne rigole pas: ce truc pèse 24 kilos !
Pour 2x85W, c'est vraiment du dense.

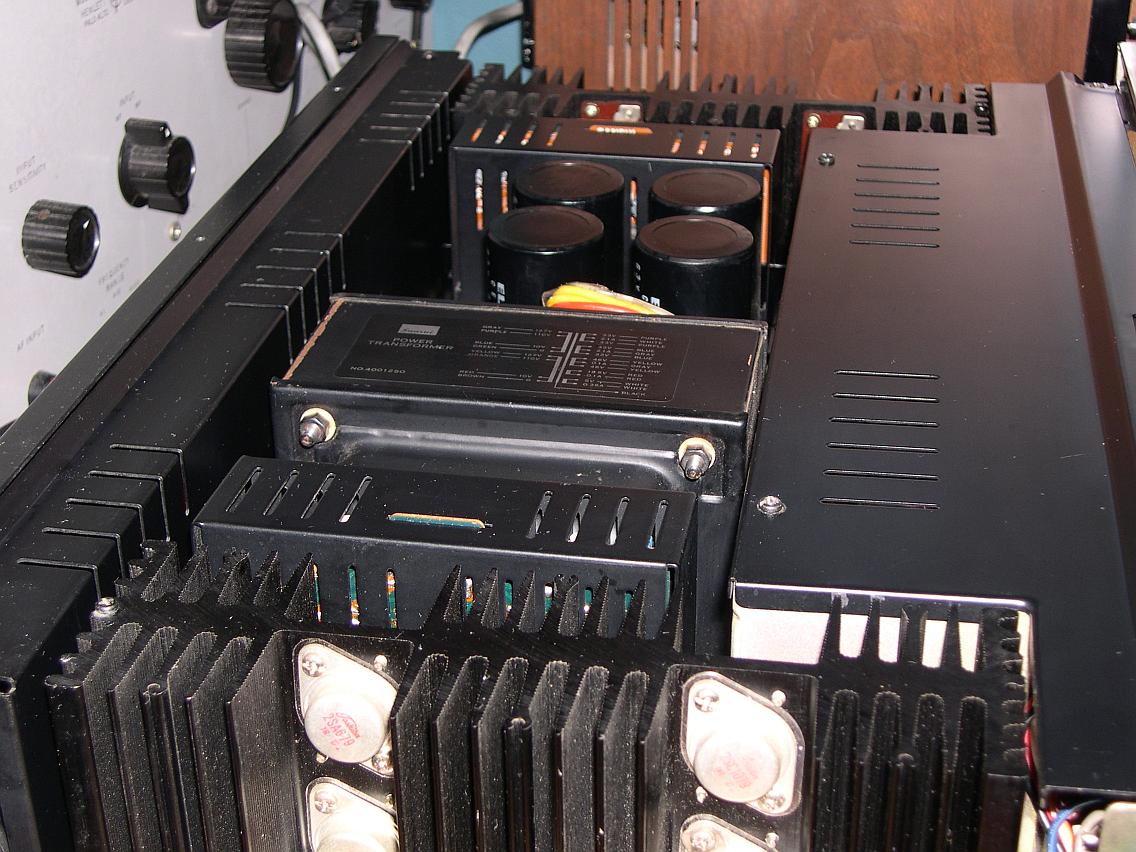

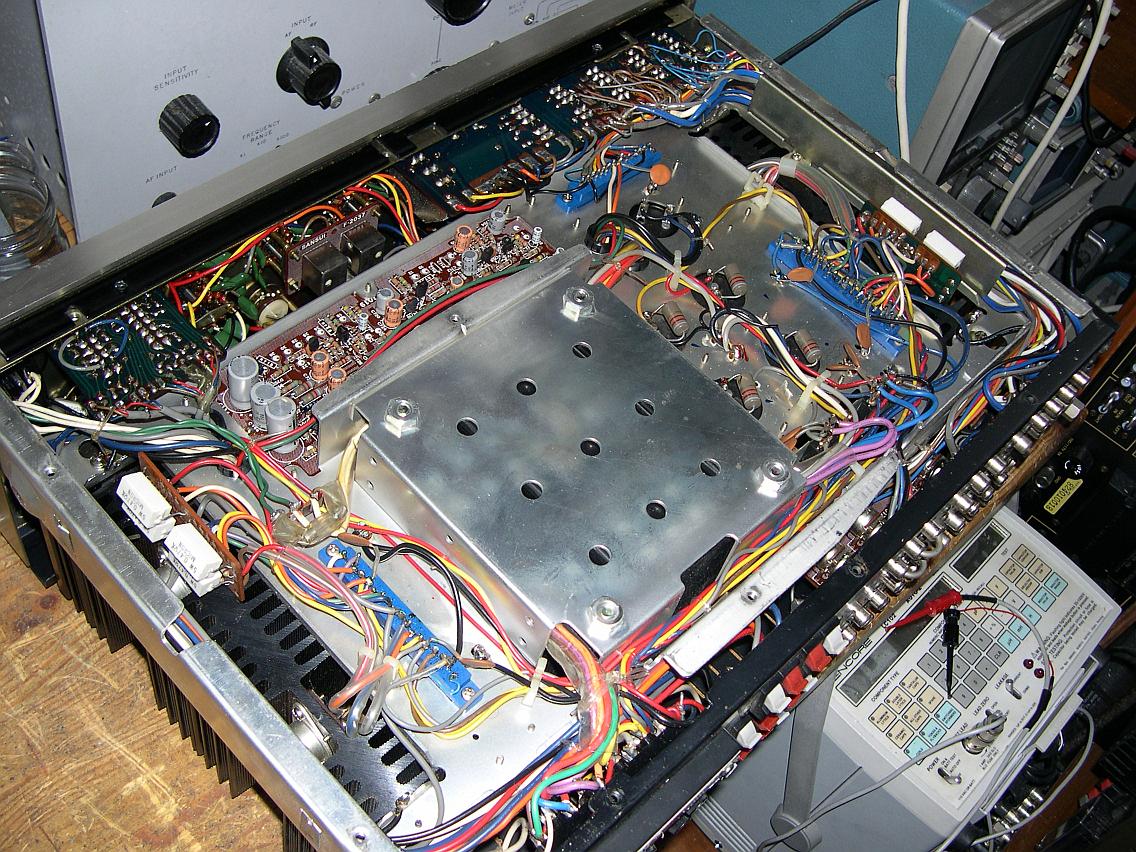

Quand on le démonte, on comprends pourquoi: il y a des blindages partout, et pas de la tôle a ferrer les ânes...
Le châssis est renforcé pour tenir le monstre qui sert de de transfo.

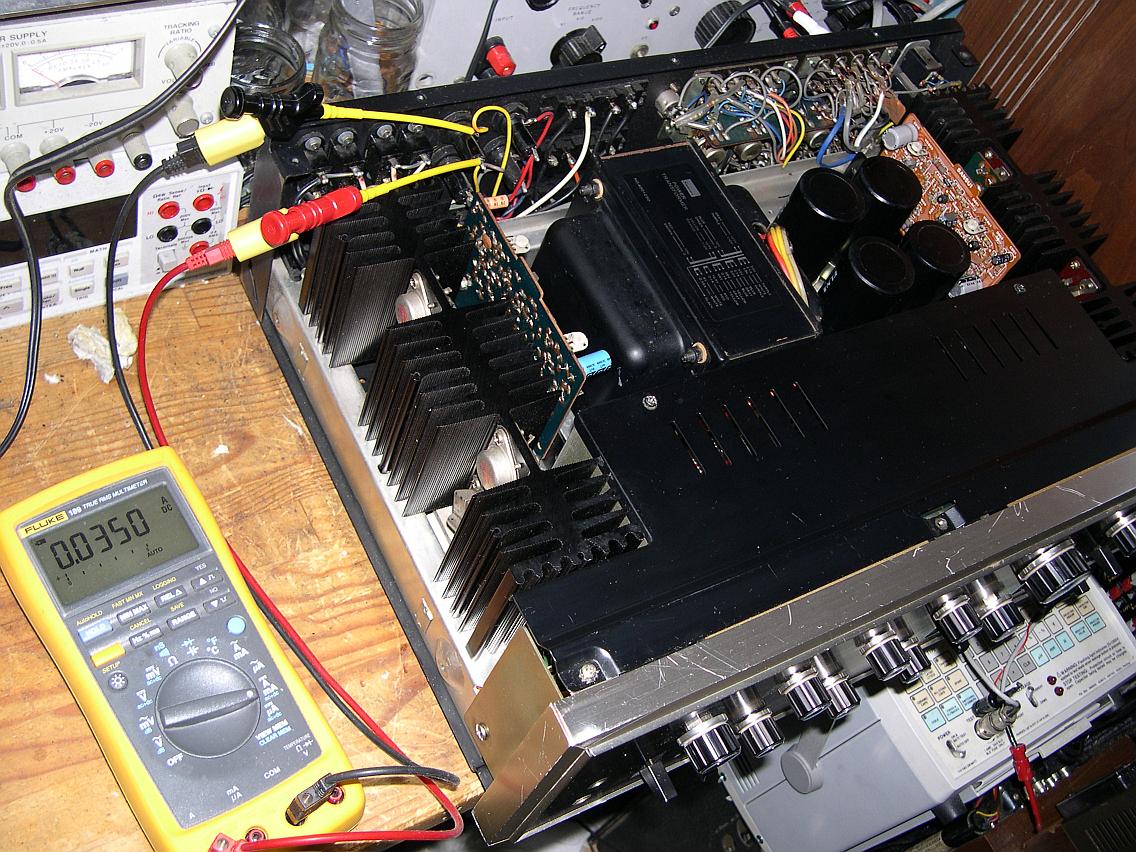

J'ai juste eu le temps de vérifier les transistors et de changer quelques condensateurs fatigués pour régler l'offset et le bias a 35mA (voir dernière photo).
On voit qu'il n'est pas encore bien nettoyé, j'étais pressé d'écouter ce qu'il donne
Sur de petites enceintes de test, la première impression est un bel équilibre avec un grave bien tenu, sans boom-boom.

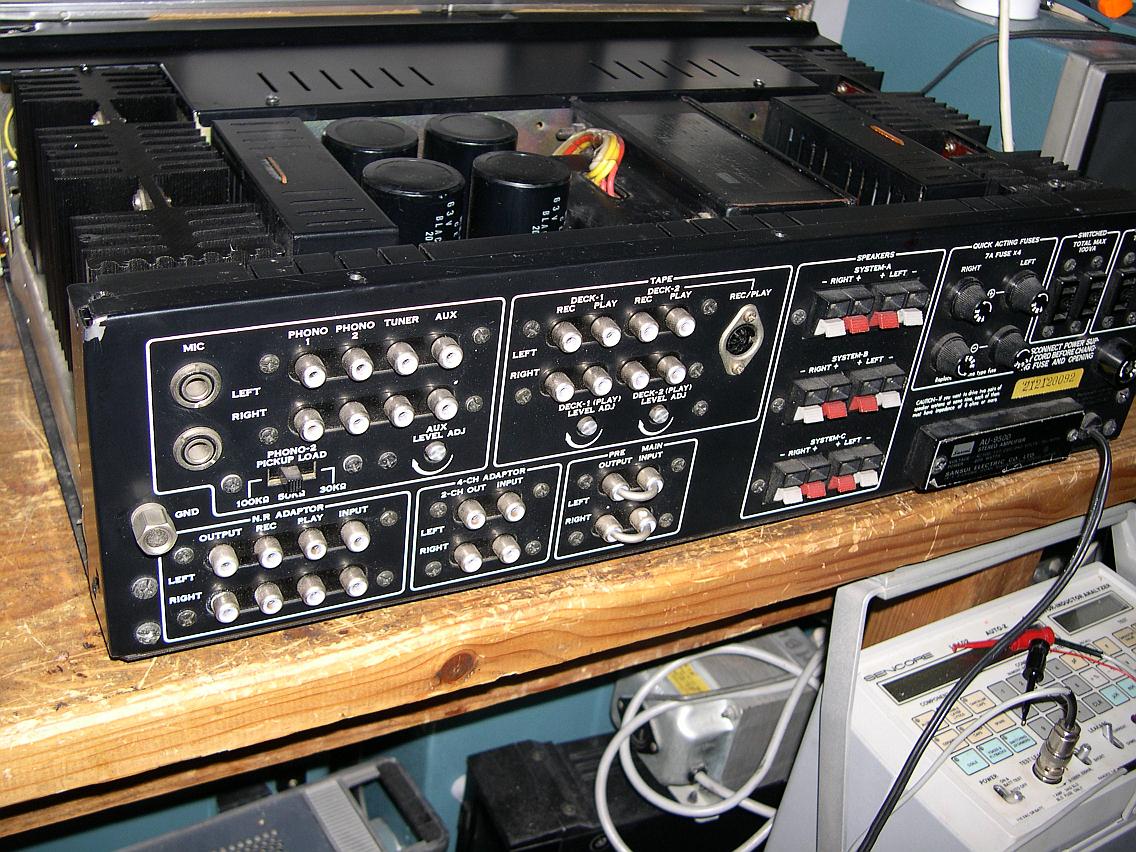

Des photos de la bête pour les (a)mateurs:












Je n'ai qu'un mot   et bravo !
il va falloir que je me penche sérieusement sur Sansui, ça m'a l'air pas mal aussi !
j'ai eu un AU-X 301i qui était déjà pas mal, mais là , ça n'a plus rien à voir...

punaise superbe bête que tu nous montre là
N'empêche Tichu, je suis content de moi, car même si j'ai eu des conseils qui m'ont plus qu'aidé, j'ai trouvé une belle panne sans schéma. Et tant pis pour le site qui vends les schémas trop cher
Lowlow, moi aussi je chasse du Sansui. Mais je compte plus sur la chance que sur un crédit si tu vois ce que je veux dire

patience et longueur de temps font mieux que cofidis (boycott   )  et  autres finaref (boycott ) , pourrait t-on dire à notre époque !

edit:
surtout ne faites pas de connerie en contractant des crédits auprès de chez ces "escrocs légaux" !

edit+
sans oublier les cartes carrefour , auchan, ikéa...etc...faisez pas les c..s  les mecs, ça coûte très très cher (expérience )...
Fin du HS!

 Et en plus ce sont les enchères qui sont montées la mise à prix était de 1 zorro. ils sont fous

Une amie a ce receiver Sansui, le  QRX 6500

http://home-and-garden.webshots.co [...] 0368ucvQsS
il fonctionne toujours à merveille, pas une lampe hs, juste le potard de balance qui crachotte...(!)
c'est de la bonne came, ce bestiaud là ! et il a une de ces gueule!

Le technics joue toujours. J'ai monté un peu le volume.

qui vient d'acheter ça et qui vient de Strasbourg?
http://www.leboncoin.fr/vi/60228721.htm?ca=12_s
je suis vert, il me passe sous le nez à trois minutes, pas toi, j'éspère?
bah, c'est le jeu, en même temps...

edit, je suis sur que c'est quelqu'un d'ici...


Salut Laurent,

Tu en a trouvé un aussi   combien l'as-tu payé (sans indiscretion)???
Ce qui est bien c'est d'avoir mis des photos de l'intérieur, car moi j'ai pas encore ouvert la bête et comme toi, c'est les deux K7 qui ne fonctionnent plus ! ! !

Le mien avec une mauvaise photo et dans son jus
