[Tuto] Guide gainage et câblage [Ajout gainage shrinkless] 22/07

n°2252271
Mata'
Posté le 27-10-2012 à 13:48:28  profilanswer


Reprise du message précédent :

eccoh a écrit :

Super tuto :)
Merci beaucoup à toi ;)
Juste un petite question pour l' étirage de la gaine, je ne savais pas quand j'ai commencé a gainer mon alim, du coup j'ai quelques gaines un peu moches....
Et j'ai refait un câble PCIE en étirant les gaines cette fois ci, le resultat est bien plus beau, surtout avec la gaine verte, sur le noir, le résultat est bien moins flagrant.
Mais pour que l' étirage donne un bon rendu il faut que je maintienne la pression sur le bout de la gaine, sinon elle se re-détend :(, normal ou pas?
Une technique pour la maintenir tendue? Car je vais refaire mon 24pins +8pin CPU ainsi que les 1ers câbles PCI-E.
Et j'aimerais bien trouver une bonne technique pour maintenir la gaine tendue et pas me bruler les doigts à chaque fois :p



Si le fil tiens pas dans la thermo, c'est qu'elle est pas assez chauffé. C'est vrai que c'est plus chiant avec de la thermo pour qu'elle soit bien étiré...
C'est pour ça que je le fais sans thermo maintenant, c'est bien plus solide

Sinon, mieux que le scotch pour maintenir le câble c'est une pointe de glue. C'est ce que je fais pour les câbles sata.


Ch2pa a écrit :



J'ai mesuré ce connecteur(8-Pin Motherboard Power Male Connector), il mesure 24mm de long.
C'est ce qu'il te fallait?



C'est ça, merci bien  :jap:


---------------
Workblog Mod
mood
Publicité
Posté le 27-10-2012 à 13:48:28  profilanswer


n°2252534
Scouto
Air Cooling Rules !
Posté le 28-10-2012 à 13:36:49  profilanswer


Je me demande comment ça marche le gainage sans thermo :??: Avec de la colle ?

n°2252544
Bynaris
Posté le 28-10-2012 à 13:59:18  profilanswer


il me semble que l'on fait fondre légèrement la gaine...
A vérifier...

n°2252556
Xortan
Bon bah là faut changer ...
Posté le 28-10-2012 à 15:07:10  profilanswer


ui c'est ce que j'ai fait.
Tu gaine normalement sauf qu'au lieu de juste chauffer la thermo tu t'acharne dessus (qu'elle bulle et tout) et tu la decoupe.
Ca fait ainsi fondre la gaine dessous et quand tu reclips dans le connecteur ca se voit pas
https://picasaweb.google.com/lh/pho [...] directlink

PS : Perso je l'ai fait au pif et en fait j'ai trouvé ca plus facile que d'avoir la thermo qui tombe pile-poil


Message édité par Xortan le 28-10-2012 à 15:08:53

---------------
Mess With The Best | Die Like The Rest -- I'd rather be hated for who I am than loved for who i'm not
n°2252558
Bynaris
Posté le 28-10-2012 à 15:19:06  profilanswer


très jolie !

n°2252562
Xortan
Bon bah là faut changer ...
Posté le 28-10-2012 à 15:31:58  profilanswer


Merci (c'est mon premier)


---------------
Mess With The Best | Die Like The Rest -- I'd rather be hated for who I am than loved for who i'm not
n°2252733
Scouto
Air Cooling Rules !
Posté le 29-10-2012 à 16:57:09  profilanswer


Nice !
J'essayerai pour voir :)

n°2256506
Mad Pat
Beaux nénés, bonne sans thé !
Posté le 15-11-2012 à 13:01:51  profilanswer


Drapal et questions avant de commencer mon gainage [:chepakoi]

Comment vous vous y retrouvez pour le 24 pins ATX ? Vous numérotez les câbles ?
Les différents câbles pour une même tension ont un emplacement bien défini ?


---------------
[VDS] DELL Precision M6600, ThinkPad E320 | [VDS] Config Socket LGA2011-v3 X99, Boîtiers ATX
n°2256595
Ch2pa
Trololo ergo sum!
Posté le 15-11-2012 à 19:13:54  profilanswer


Ouaip, perso je numérote les câbles 1 par 1 avant de les dépinner du connecteur. J'utilise pour cela du scotch de masquage de peintre, ça se colle et décolle facilement et on peut écrire dessus.

Les câbles d'une même tension doivent pouvoir être intervertis vu que sur l'alim ils sont tous soudés en paquet sur le PCB (enfin c'était comme ça dans ma HX520).
Dans le doute garde leur emplacement.

J'ai hâte de voir ce que tu nous prépare :p


---------------
ACH/VDS // HyperMod // Qu4tr // µBox
n°2256642
eccoh
Posté le 15-11-2012 à 21:53:37  profilanswer


Moi sur une full modulaire, j'ai fait les câbles 1 par 1, j'avais eu trop peur de me planter en les remettant ^^.


Message édité par eccoh le 16-11-2012 à 18:07:53

---------------
Achats/Ventes   Mon 1er mod
mood
Publicité
Posté le 15-11-2012 à 21:53:37  profilanswer


n°2256764
Premium Wa​tercooling
Posté le 16-11-2012 à 17:27:04  profilanswer


Comme "Eccoh", je préfère faire câble par câble afin d'éviter toute erreur :pt1cable:

Super Tuto en tout cas  :jap:


Message édité par Premium Watercooling le 16-11-2012 à 17:28:14
n°2256768
Xortan
Bon bah là faut changer ...
Posté le 16-11-2012 à 17:35:26  profilanswer


Je me suis pas mal posé la question pour la mienne et au final j'ai opté pour des rallonges


---------------
Mess With The Best | Die Like The Rest -- I'd rather be hated for who I am than loved for who i'm not
n°2256775
Mata'
Posté le 16-11-2012 à 18:04:39  profilanswer


Merci ! J'ai pas trop le temps d'upgrade et de répondre aux questions en ce moment, heureusement qu'il y en a qui peuvent le faire ici !!

J'vais essayer de préparer un truc pour la semaine qui suit ^^


---------------
Workblog Mod
n°2256778
eccoh
Posté le 16-11-2012 à 18:14:43  profilanswer


J'ai trouver ça pour le 24pins d'une seasonic
http://www.overclock.net/content/type/61/id/1056461/



Et j'ai commandé un kit de câbles de 50cm chez ModDiy.
J' espère pouvoir refaire mon gainage correctement, car en voulant le refaire en étirant la gaine, les doubles câbles ne se plugs plus comme il faut avec la gaine thermo :o
ça m'a saouler du coup j'ai pris ce kit de câbles pour pouvoir le refaire correctement ^^

Message cité 1 fois
Message édité par eccoh le 16-11-2012 à 18:15:05

---------------
Achats/Ventes   Mon 1er mod
n°2256817
Mad Pat
Beaux nénés, bonne sans thé !
Posté le 16-11-2012 à 23:11:26  profilanswer


eccoh a écrit :

J'ai trouver ça pour le 24pins d'une seasonic
http://www.overclock.net/content/type/61/id/1056461/


Merci, c'est exactement ce qu'il me fallait [:46249910]


---------------
[VDS] DELL Precision M6600, ThinkPad E320 | [VDS] Config Socket LGA2011-v3 X99, Boîtiers ATX
n°2256850
eccoh
Posté le 17-11-2012 à 12:05:03  profilanswer


Attention je ne sais pas si c'est les mêmes pour toutes les x-series seasonic.
Verifie avant quand même. ;)


---------------
Achats/Ventes   Mon 1er mod
n°2256901
Mad Pat
Beaux nénés, bonne sans thé !
Posté le 17-11-2012 à 15:43:18  profilanswer


Ça correspond bien aux X-400 et X-460 :)



Pour les câbles doubles, tu les as gaînés séparément jusqu'au connecteur en utilisant une gaîne thermo pour les 2 à l'extrémité ?


Message édité par Mad Pat le 17-11-2012 à 15:43:36

---------------
[VDS] DELL Precision M6600, ThinkPad E320 | [VDS] Config Socket LGA2011-v3 X99, Boîtiers ATX
n°2256930
eccoh
Posté le 17-11-2012 à 18:11:51  profilanswer


:hello:
Pour les doubles qui partent des connecteurs coté alim, oui j'ai fait 1 gaine par câble, pour ceux qui partent du connecteur 24pin j'ai fait avec 1 seule gaine.
Pour mon 1er gainage ils se sont plug facilement dans le connecteur, mais j'avais un peu merdé le gainage, j' avais pas étiré la gaine, du coup ont voyait à peine à travers, vu que je suis un peu tatillon sur le rendu j'ai voulu le refaire, mais là impossible de plug les câbles doubles avec la thermo, ils se sont ramollis où j'sais pas quoi mais maintenant ils sont trop gros pour rentrer dans le connecteur :o.
D' où ma commande d'un 24 pin raccourcis chez ModDiy ^^


Message édité par eccoh le 17-11-2012 à 18:12:50

---------------
Achats/Ventes   Mon 1er mod
n°2258405
Scouto
Air Cooling Rules !
Posté le 26-11-2012 à 21:25:35  profilanswer


Up ?  :whistle:

n°2258635
elvian
Posté le 28-11-2012 à 06:10:35  profilanswer


[:michrone]

n°2258839
spykerus
Posté le 29-11-2012 à 17:54:47  profilanswer



merci pour ce travail à l'ensemble et surtout à Mata qui a créé le topic, c'est très appréciable pour profane comme moi

n°2258995
xEustache6​4x
Posté le 30-11-2012 à 21:07:10  profilanswer


Bonsoir je suis vraiment tenté de gainer mes câbles mais comment vous faites pour le 24 Pin et le CPU sachant que chez moi il sont directement reliée a l'alim et non modulaire?

n°2267027
T00n62
Posté le 09-01-2013 à 11:57:20  profilanswer


super tuto ! je drap !

n°2271739
philou_77
J'aime le saumon
Posté le 26-01-2013 à 23:12:21  profilanswer


Mega super tuto, merci !


---------------
Rampage Extreme + QX9770 ♥
n°2271746
Mata'
Posté le 26-01-2013 à 23:35:15  profilanswer


Ravis que ça aide :)


---------------
Workblog Mod
n°2271748
k0rnmuz3
Posté le 26-01-2013 à 23:46:54  profilanswer


Merci pour ce tuto ;)

Je le drap ! :)


---------------
Feedback - Commentaire : http://forum.hardware.fr/transacti [...] ser=851728 || Feedback - Détail : http://forum.hardware.fr/hfr/Achat [...] 4691_1.htm
n°2271966
Tealeaf
bier-biere-beer
Posté le 28-01-2013 à 10:31:32  profilanswer


Très pro ce tuto.

Merci Mata'

n°2272299
philou_77
J'aime le saumon
Posté le 29-01-2013 à 19:55:47  profilanswer


Perso je bloque ici : http://img51.imageshack.us/img51/4104/img1631d.jpg

Je me suis acheté du matos phobya pour faciliter la tâche mais omg ..
J'ai beau mettre le truc au bout, j'arrive pas à tirer sur le fil :(

(Par contre, les molex sont vraiment simples à retirer !)


---------------
Rampage Extreme + QX9770 ♥
n°2272380
polomod
www.polomod.fr
Posté le 30-01-2013 à 00:15:37  profilanswer


il faut mettre le pinremover, pousser sur les deux cotés (pinremover et fil), tout en laissant le pinremover poussé a fond dans le connecteur (pas trop quand même ^^) tu tires le fil .... en forçant un peu (j'ai bien dis "un peu" ) tu devrais pouvoir le retirer ;)

Message cité 1 fois
Message édité par polomod le 30-01-2013 à 00:16:01

---------------
www.polomod.fr   fermé    -     Facebook PoLoMoD
n°2272382
Mata'
Posté le 30-01-2013 à 00:20:12  profilanswer


Yep d'accord avec Polo. La première broche est toujours la plus dure.

Perso avec mon tournevis home made je l'enfonce, retire l'outil et je sors la broche facilement, mais j'ai le coup de main depuis... :p


---------------
Workblog Mod
n°2272383
tontonbudd​y
Posté le 30-01-2013 à 00:22:09  profilanswer


polomod a écrit :

il faut mettre le pinremover, pousser sur les deux cotés (pinremover et fil), tout en laissant le pinremover poussé a fond dans le connecteur (pas trop quand même ^^) tu tires le fil .... en forçant un peu (j'ai bien dis "un peu" ) tu devrais pouvoir le retirer ;)


détail qui a son importance!  [:fredmoul:1]


---------------
Hardware | Photo | Feed | Facebook - Tonton Buddy Modding
n°2272561
philou_77
J'aime le saumon
Posté le 30-01-2013 à 22:30:00  profilanswer


J'y arrive pas :'( !

http://i.imgur.com/WAmYitI.jpg
mon pin remover
http://i.imgur.com/uMnL7yD.jpg
le cable en question
http://i.imgur.com/jGgPgJn.jpg
j'ai bien mis le truc au fond mais ça s'enlève pas (je tire fort mais nan..)


---------------
Rampage Extreme + QX9770 ♥
n°2272580
philou_77
J'aime le saumon
Posté le 30-01-2013 à 23:29:05  profilanswer


Enfin réussi ! La technique de polo marche plutot bien (j'ai essayé sur un autre cable)

1 pin enlevé facilement
2eme pin .. Un peu plus dur >>> mon doigt pisse le sang :(
(2 coupures bien profondes.. Fallait bien que sa arrive)


---------------
Rampage Extreme + QX9770 ♥
n°2272581
Mata'
Posté le 30-01-2013 à 23:33:47  profilanswer


Haha ça nous arrive à tous, y a pas d'omelettes sans casser des oeufs !
Et comme j'ai dis, la première est toujours la plus dure.


---------------
Workblog Mod
n°2272586
philou_77
J'aime le saumon
Posté le 30-01-2013 à 23:52:00  profilanswer


Conseil a mettre sur le premier message :
1. Mettre le pin remover au fond
2. Pousser le fil vers l'exterieur (c)Polo
3. Enfoncer le pin remover au max

4. Tenir le connecteur avec une main ..Et seulement le connecteur, si vous tenez le connecteur et le fil et que vous tirez le fil... Doigts en sang assuré !
5. Tirez sur le fil.

Je prendrais des photos si sa peut aider !


---------------
Rampage Extreme + QX9770 ♥
n°2274759
Brikonicko
Posté le 09-02-2013 à 14:17:07  profilanswer


[:spaydar]


---------------
|   Topic  ACH ~ VDS |
n°2274792
sherkeunan
Moi? piquant? mais non ;)
Posté le 09-02-2013 à 17:30:58  profilanswer

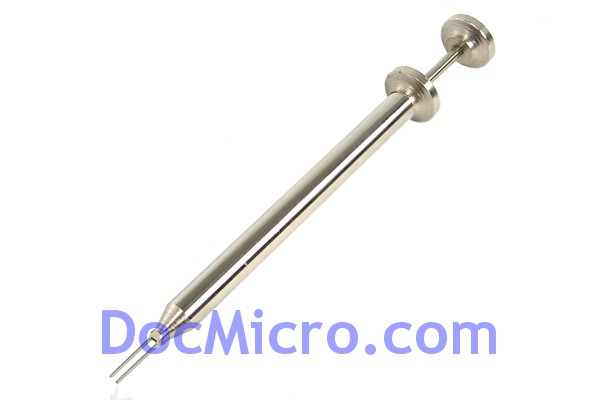

Pour ma part le pin remover phobia je l'ai défoncer en 40 minutes donc je me suis recommandé ceci http://www.docmicro.com/images/pie [...] mover2.jpg

c'est le même principe tu l'enfonce et tu appuye comme un stylo ce qui fais sortir un poussoir qui sors le connecteur tout seul

n°2274859
philou_77
J'aime le saumon
Posté le 09-02-2013 à 22:19:52  profilanswer


sherkeunan a écrit :

Pour ma part le pin remover phobia je l'ai défoncer en 40 minutes donc je me suis recommandé ceci http://www.docmicro.com/images/pie [...] mover2.jpg

c'est le même principe tu l'enfonce et tu appuye comme un stylo ce qui fais sortir un poussoir qui sors le connecteur tout seul



Tu m'étonnes ! 40 min !!!

Nan sérieux je l'ai encore mais je l'ai deja tordu 2 fois puis remis en place.
Et le truc en seringue il est bien? Je comptais prendre un mdpc x qui a l'air plus solide.


---------------
Rampage Extreme + QX9770 ♥
n°2274893
moujet
Chef de Projet
Posté le 10-02-2013 à 01:42:03  profilanswer


Les Pins Remover je les ai pour ma part tous fait et ils sont tous nazes! même le Lamptron qui paraissait plus solide!

Celui en seringue est génial.mais les tiges se tordent trop facilement et finissent par se péter

Le mieux c'est le tournevis de precision à la Mata ou le Molex original mais voilà le tarot... :pfff:


Message édité par moujet le 10-02-2013 à 01:45:19
n°2274894
sherkeunan
Moi? piquant? mais non ;)
Posté le 10-02-2013 à 02:03:01  profilanswer


je les commandes par deux maintenants les seringues ^^

n°2275445
Masta-San
Si j'aurai su !
Posté le 12-02-2013 à 07:56:23  profilanswer


Pour ma part je fais comme Mata j'utilise un petit tournevis de précision. On les trouve par 6 à deux euros la boîte (prendre le plus petit). Par cher et solide.
Par contre je n'ai pas limé le tournevis :D


Message édité par Masta-San le 12-02-2013 à 08:00:10
mood
Publicité
Posté le   profilanswer


 Page :   1  2  3  4  5  6  7  8  9  10  11

Aller à :
Ajouter une réponse


Sujets relatifs
Aide gainage tour[TUTO] Enlevé/Atténuer les petites griffes sur du plexi
Démontage des prises pour gainage alimentation[Worklog] Element's Copper by Watermod_ votez !
[workblog] Projet N1 Darkblue {28/08 nouveau shooting}[Worklog] Mod HM bois: Mini-ATX |Photos du montage|
[Tuto] Overclocking SB sur Asus (Offset)Gainage cable alim SATA
Besoin d'aide pour gainage d'une alim !!!![MOD-MITX] Ranma 1/2 [Gainage Terminé]
Plus de sujets relatifs à : [Tuto] Guide gainage et câblage [Ajout gainage shrinkless] 22/07


Copyright © 1997-2018 Hardware.fr SARL (Signaler un contenu illicite) / Groupe LDLC / Shop HFR
