[Tuto] Guide gainage et câblage [Ajout gainage shrinkless] 22/07

n°2501790
tistou77
Geek Inside!!
Posté le 29-10-2018 à 22:03:32  profilanswer


Reprise du message précédent :

juan1972 a écrit :


[:taill]
J'aurais tendance à dire le 16, c'est ce qui est dit dans le fp d'ailleurs pour cette marque.
https://i.pinimg.com/originals/e6/2 [...] 95f463.jpg


:hello:

Ok merci ;)
Ca devai être du 16 pour les anciens cables et ils sont passé à 18 (ils ont une section plus petites sur les cables plats)
Pour le problème de la forme que les cables prennent, c'est du à la gaine je suppose ?



---------------
Mon topic d'achats/ventes: [VDS] WB ekwb 2080 + BP ekwb 2080(ti) noir
mood
Publicité
Posté le 29-10-2018 à 22:03:32  profilanswer


n°2501791
juan1972
Posté le 29-10-2018 à 22:15:29  profilanswer


Pour la forme qu'ils prennent, sur ce point je ne peux rien affirmer, mais je mettrais bien la gaine en cause aussi.


---------------
Achats/V€nt€s
n°2501793
tistou77
Geek Inside!!
Posté le 29-10-2018 à 22:19:41  profilanswer


C'est ce que je me dis aussi :D


---------------
Mon topic d'achats/ventes: [VDS] WB ekwb 2080 + BP ekwb 2080(ti) noir
n°2503245
fluet
Posté le 27-11-2018 à 17:33:29  profilanswer


Drap

les posts de la fp sont-ils toujours d'actualité ?

Je vais refaire tous mes câbles (raccourcir certains, rallonger d'autres) de mon alim (il s'agira d'une première), selon les infos que j'ai pu glaner il me faudra:

-deux types de câble (j'ai bien regardé les câbles de ma Seasonic et il y'en a de différentes sections, au moins 2, donc)
-les pins
-un kit d'extraction pour défaire tous mes câbles et garder les connecteurs
-un outil pour sertir les nouveaux câbles aux nouveaux pins

J'ai tout, je pense, si je rajoute en plus les gaines de couleur dans lesquelles glisser les nouveaux câbles, pour faire joli...

J'ai une commande en cours chez auquatuning, je vais donc y ajouter certains produits comme par exemple:

Le kit d'extraction: https://www.aquatuning.fr/modding/c [...] t-pro-noir

certains pins (au moins pour les connecteurs atx, pcie, cpu):
https://www.aquatuning.fr/modding/c [...] es?c=10419

un peu de gaine:
https://www.aquatuning.fr/modding/a [...] -3?c=21914

une pince à sertir:
https://www.aquatuning.fr/refroidis [...] our-cosses

Me voilà rendu avec le choix des câbles...

Visiblement ils ont 2 choix, du 1 mm ou du 2.3 mm...

https://www.aquatuning.fr/cables/ca [...] leu?c=2126

https://www.aquatuning.fr/cables/ca [...] leu?c=2126

A noter que le 2.3 mm semble beaucoup  plus cher que le 1 mm...
(3.5 € les 3 m vs 1.80 € les 10 m)

Mon alim est la Seasonic 850 Focus Plus Platinum

Merci à vous



---------------
https://forum.hardware.fr/forum2.ph [...] w=0&nojs=0
n°2503247
tistou77
Geek Inside!!
Posté le 27-11-2018 à 17:52:37  profilanswer


Sur les Alims en général c'est du 16 et 18 AWG, soit du 1.30 et 1.02mm2


---------------
Mon topic d'achats/ventes: [VDS] WB ekwb 2080 + BP ekwb 2080(ti) noir
n°2503250
fluet
Posté le 27-11-2018 à 18:17:18  profilanswer


Merci pour l'info j'ai essayé d'appeler le site qui revient pas mal dans les pages précédentes du sujet mais c'est fermé on dirait...

Je réessaierai demain

Edit: j'ai mesuré les sections de câbles (c'est pas très précis j'ai fait ça au mètre) y'a du 2 mm et du 1,etdesbrouettes mm. Je parle du diamètre externe des câbles. Pas sûr que ça corresponde à du 16 ou 18 AWG, bizarre...
Edit²: ah si en théorie ça pourrait coller pour le 1.02 mm dont tu parles. Par contre sur vedayshop, c'est bizarre leurs mesures... ça colle pas trop à ça.


Message édité par fluet le 27-11-2018 à 18:25:40

---------------
https://forum.hardware.fr/forum2.ph [...] w=0&nojs=0
n°2503255
tistou77
Geek Inside!!
Posté le 27-11-2018 à 19:17:00  profilanswer


J'ai vérifié et j'aurai confondu mm et mm2 (quand la mémoire fout le camp :lol:)

18AWG => 1.02mm => 0.82mm2
16AWG => 1.29mm => 1.31mm2


---------------
Mon topic d'achats/ventes: [VDS] WB ekwb 2080 + BP ekwb 2080(ti) noir
n°2503262
fluet
Posté le 27-11-2018 à 19:57:41  profilanswer


Donc ça ressemble plus à du 18 et 20. J'ai lu que le 16 c'est pour les alim supérieures à 1 kW chez Seasonic. Merci bien et bonne soirée. Je commande demain


---------------
https://forum.hardware.fr/forum2.ph [...] w=0&nojs=0
n°2503263
tistou77
Geek Inside!!
Posté le 27-11-2018 à 20:20:57  profilanswer


En effet, Seasonic utilisait du 16AWG sur ces anciens modèles (cable jaune avec les cables de couleur)
Depuis les cable plats, c'est plus 18 et/ou 20AWG


---------------
Mon topic d'achats/ventes: [VDS] WB ekwb 2080 + BP ekwb 2080(ti) noir
n°2503275
joum43
Posté le 27-11-2018 à 23:04:35  profilanswer


C'est du 18 AWG, achète ça ça ira très bien.
Pour la gaîne la paracord c'est une très bonne idée, je fais tous mes gainages avec, par contre tu peux la trouver moins cher ailleur.
L'extracteur ne sert à rien, avec un tournevis de précision plat tu fais tout.
Par contre, je te conseille des pinces à sertir + haut de gamme, avec celles-ci c'est pas top top.
Pour les pins, fais gaffe il te faut des femelles


---------------
Mon workblog : http://forum.hardware.fr/forum2.ph [...] 0#t2377422
mood
Publicité
Posté le 27-11-2018 à 23:04:35  profilanswer


n°2503352
fluet
Posté le 29-11-2018 à 07:02:06  profilanswer


Je pensais être à peu près sûr qu'il s'agissait de pins mâles... bizarre.

Merci pour les indications, aurais-tu une référence de pince à sertir de meilleure facture (j'en vois une autre à 35 € sur vedayshop ?)

Pour les tournevis, merci, j'ai vu ça qui devrait faire l'affaire:
https://www.manomano.fr/tournevis-d [...] cs-6752321

Pour la gaine, je veux bien également ta source moins chère ^^


---------------
https://forum.hardware.fr/forum2.ph [...] w=0&nojs=0
n°2503375
joum43
Posté le 29-11-2018 à 16:24:20  profilanswer


En fait le connecteur plastique est mâle mais les pins sont femelles.

Ouais celle de vedayshop va bien, en tout cas c'est ce même styles de pinces qu'il te faut.

ça devrait le faire pour le tournevis, j'arrive pas trop à voir mais il faut un plat le plus petit possible.

Pour la gâine, regarde sur france paracord en 550.
Sinon aliexpress mais plus loin et qualité par forcément au rendez-vous


---------------
Mon workblog : http://forum.hardware.fr/forum2.ph [...] 0#t2377422
n°2503384
11oyd
C'est déconnecté.
Posté le 29-11-2018 à 19:41:52  profilanswer


Salut les kékés, j'ai une petite question! :hello:

Je veux acheter un cablemod pour mon alimentation Be Quiet Power Zone, en plus il y a des promos chez CableMod mais les kits qu'ils ont (et même tout ceux qu'on trouve ailleurs) sont fait pour des Dark Power et Straight Power.
La question est donc, est ce que vous savez si les cables sont les mêmes sur toutes les alim Be Quiet? Ou alors si les clips sont peut être plus gros sur certaines, ce qui expliquerait la différence ?
La différence entre les gammes Dark / Straight et les Power Zone c'est que les 2 première sont semi modulaires donc dans les kits c'est des rallonges 24pin et CPU donc je me dis que ça peut être pour ça que la Power Zone n'est pas mentionnée (et ça ne me dérange pas si c'est juste ça).
Qu'en pensez vous? :pt1cabl:

Au cas où, des images pour comparer:
Power Zone:
https://content.hwigroup.net/images/products_xl/197115/2/be-quiet-power-zone-750w.jpg

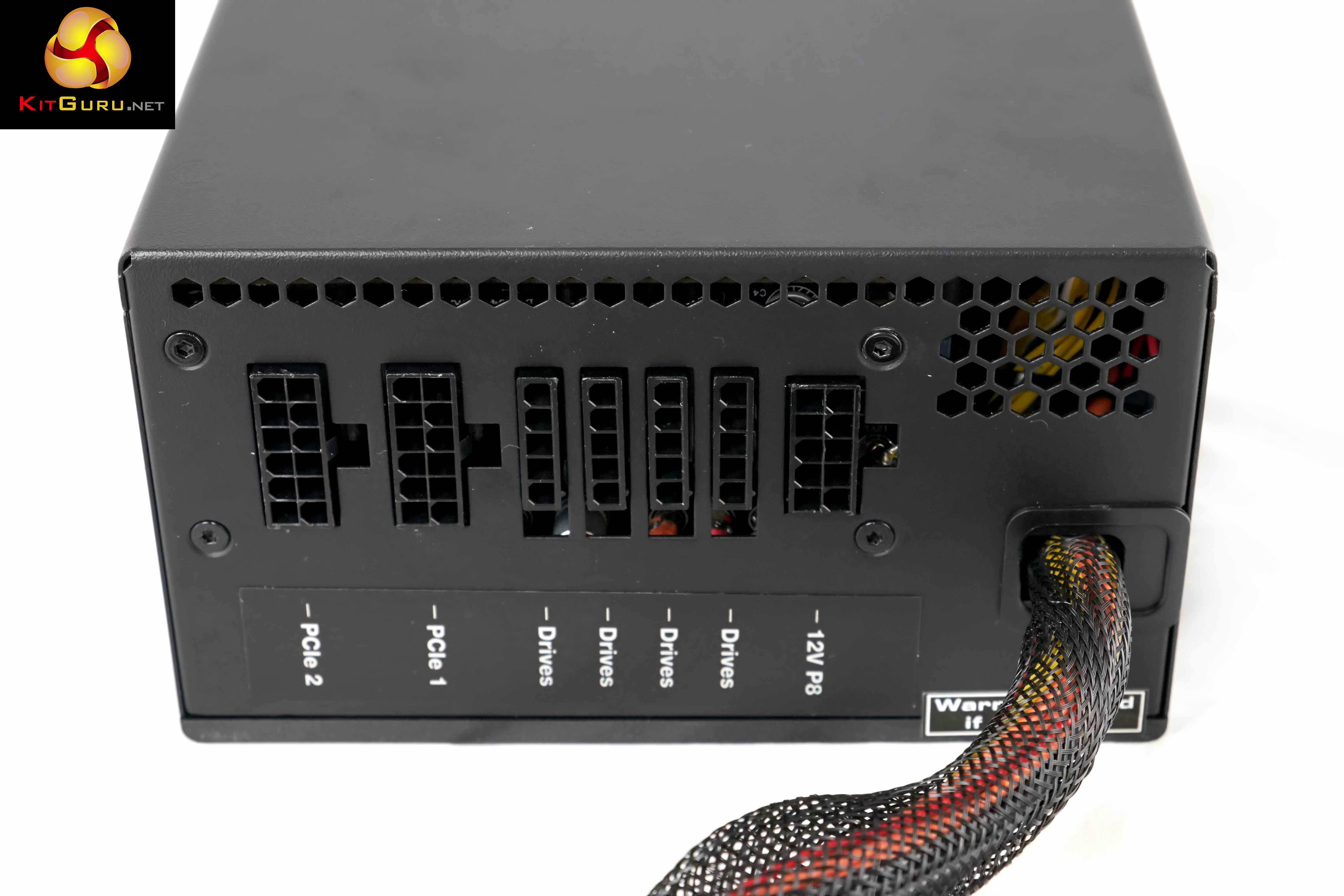

Straight Power:
https://www.kitguru.net/wp-content/uploads/2014/09/DSCF29351.jpg

Dark Power:
https://overclockingmadeinfrance.com/wp-content/uploads/2015/06/be-quiet-dark-power-pro-11-850w-8.jpg

Merci d'avance pour l'aide :jap:


---------------
Topal de vente de trucs: https://forum.hardware.fr/forum2.ph [...] w=0&nojs=0 [#0E00F0] [b]Clavier mécanique MX Blue moins de 6 mois
