Bonjour à tous

Le contexte :

Je vis dans un appartement assez petit.
Je n'ai pas d'espace dédié pour un bureau digne avec pc de bureau et écran externe de taille standard (24"-27" ).

Par conséquent, j'ai fait l'acquisition d'un pc portable Gamer Lenovo qui permet de remplacer un pc de bureau en terme de performance avec les caractéristiques suivantes :

-Dalle 16" OLED 240hz
-Ryzen 9 9955HX3D
-RTX 5080 16Go
-32GO DDR5


Les performances sont juste exceptionnelles pour mon utilisation (Gaming FPS exclusivement, CS2 pour ne citer que ce jeux).
Je joue avec clavier externe sans fil et souris sans fil.
Le seul point négatif, c'est évidemment la taille de l'écran. En effet, 16" pour jouer c'est un peu plus difficile, et mes perfs s'en retrouvent impactées.

Quelle solution ?

-Fabriquer un châssis bois massif avec charnière accueillant un écran de bureau de 27" OLED pour y intégrer le laptop 16" dans ce chassis.
Je pourrai donc refermer l'écran 27" comme si c'était un pc portable.

Certaines personnes ont déjà créé ce genre de concept, mais d'après ce que j'ai vu, c'était avec des composants de pc de bureau. Le soucis des composants de pc de bureau, c'est l'impossibilité à créer un produit fin du fait de leur taille et de leur enveloppe thermique.

Un pc portable dans un châssis aux dimensions d'un écran 27" OLED de 6cm d'épaisseur me parait faisable sans que cela rende moche si bien fini.
(+ ou - , je n'ai pas encore fait de mesure).

Je voulais donc partager avec vous les contraintes, les astuces de conception, avant de le présenter à un artisan pouvant me créer le châssis sur mesure et vous montrer le résultat.
Connaissez vous des types de charnières supportant le poids d'un écran 24 ou 27" ? De belles charnières, invisibles pourquoi pas.
Je n'ai pas l'intention d'intégrer le clavier à l'intérieur car cela risque de poser problème avec la distance avec l'écran.

Pour vous faire une petite idée, voici ce qu'ont fait certains mais avec des composants de pc de bureau


Perso, c'est avec un pc portable que je souhaite réaliser le projet. Ce qui rendrait vraiment différent le produit fini en terme d'épaisseur.

Je vais être chiant mais tu veux pas juste prendre un 27" et le laisser en bout de table ?
Ou docker le portable derrière l'écran ? Si tu veux tu fais un support genre ça
https://www.printables.com/model/19 [...] eview.kOll

Ou un bras articulé avec écran et portable du style
https://www.amazon.fr/PUTORSEN-Moni [...] pln=0&th=1

Le bout de table, c'est la table à manger.
Y mettre un écran H24 ça ferait juste dégueulasse. Manger avec ma compagne à côté d'un écran et fil apparent, pas ouf. Et devoir ranger l'écran lors que l'on a des invités, pas ouf non plus.

Voici l'endroit pour te faire une idée.




Bras fixé au mur, et quant tu le replies, ça fait un genre de cadre photo, un TheFrame en moins classe

Helas, les fils apparents ne permettront pas de rendre la chose esthétique avec un bras articulé.

Et puis, la curiosité d'avoir un truc pas commun me branche aussi

Hello o/

Perso, malgré le premier post qui donne une "base" du concept. J'ai quand même du mal à vouloir ce que tu veux
Ok tu veux une sorte de boite avec un couvercle. La "boite" pour l'ordi portable. Le couvercle pour un écran 24" ou 27"

Mais à part ça le projet reste flou :
- Tu vas le refermer tous les jours ?
- Tu vas le déplacer tous les jours ?
--- Si oui, pour le mettre où ?
- Tu veux un concept qu'on pourrai appeler : "Open & Play" ?
- Tu ne veux pas y intégrer le clavier. Mais il faut quand même pouvoir l'y ranger, avec la souris ?
- Tu dis qu'ensuite tu veux passer par un artisan pour le "fabriquer". Du coup tu ne bricole pas du tout ?

Un petit croquis de ce que t'as en tête + une idée du budget + une idée du délai. Ca peut aiguiller certaines idées aussi

Perso je n'ai pas le talent de la conception/fabrication (Je suis proche des "Honteux Bidouillages" ). Mais le concept est original donc ça m'intrigue et donc j'essayerai de suivre le projet

Coucou EE8,

Merci pour ton post et de l'intérêt que tu portes au sujet.

Pour te répondre :

-Oui, je vais le fermer tous les jours. Il sera ouvert uniquement pour le gaming.
En fait, la destination de ce pc portable gaming c'est vraiment pour remplacer mon ancien pc de bureau que j'ai vendu, sans les contraintes de place.
J'ai un autre pc portable qui me sert de vrai portable, avec une vrai autonomie.

-Je ne vais pas le déplacer tous les jours. Il sera déplacé uniquement lorsque je ferai venir des invités pour déjeuner/diner pour libérer la table (3 fois par mois grosso modo)

-Je ne veux pas intégrer le clavier, mais je veux quand même pouvoir le ranger avec la souris dans le chassis. Il faudra tout de même voir l'impact sur la taille du chassis final, avec ou sans rangement.

-Oui je veux passer par un artisan pour le "produit final".
Dans le sens où c'est moi qui vais me faire les croquis, des tests en amont avec un chassis que je fabriquerai en bois pour voir un peu le rendu, puis une fois que tout sera ok sur la taille/le système/l'esthétique, je le ferai faire par un artisan afin d'avoir un produit bien fini.

-Côté budget :
Il faut que j'achète l'écran OLED 27". Je regarde ceux qui sont les moins épais. Apparemment, on peut trouver des écran de 45mm à 50mm d'épaisseur.
Pour le budget artisan, je ne pense pas que cela va taper très haut, c'est une boite avec charnière à fabriquer, cela ne demande pas de très grosses compétences. J'aurai tendance à penser que pour 500€ cela pourrait se faire (main d'oeuvre j'entends), donc plutôt dans les 600€ main d'oeuvre + matériaux.

Concernant les dimensions, ça se précise un peu plus.
Mon pc portable fait moins de 3cm d'épaisseur, l'écran fera 5cm d'épaisseur. Je peux donc tabler sur un produit final <10cm d'épaisseur une fois le capot fermé

Le châssis devra tout de même être relativement lourd pour supporter la fermeture/ouverture de l'écran avec les charnières (entre 4 & 5kg selon le modèle d'écran).
Mais bon, je pense qu'avec le poids du pc portable en lui même + la batterie de 400W qui est bien lourde, cela sera je pense suffisant (ou pas).

Ok donc coté manutention déjà ça ne sera pas une énorme contrainte si ce n'est que 3 ou 4 fois par mois
Mais il faut un mécanisme simple et robuste car ouvert tous les jours

Tu vois comment le "scénario" ?
--- Tu ouvre. Sort les éléments. Met en place ton bureau. Puis joue
--- Tu ouvre. Sort clavier/souris. Puis joue

Ca va faire une belle boite déjà. Environ 65cm X 40cm X 12cm X 12Kg ... Il te faut laisser des "marges" au cas ou (changement de matos, aérations, choc ecran/matosENdessous à la fermeture)

Tu vise quel matière extérieur ? Quel style ? (valise/boite science fiction ... coffre de pirate ... plus soft dans le style de ton appart)

Ouais je sais j'ai des questions cons

Pas du tout des questions connes, j'adore même

Je vois le scénario de la même façon qu'un pc portable, c'est à dire j'ouvre et je joue direct.
Sauf qu'après réflexion, je vais partir sur une configuration d'écran de  25" (que j'ai déjà ça m'arrange, un 280HZ TN 0.5ms d'ASUS https://www.asus.com/fr/displays-de [...] g-vg258qm/ )

De plus, j'ai vu que des 25" OLED allaient sortir en 2026 donc ils pourront être adaptable si je venais à changer plus tard pour les futurs OLED 25".
https://www.tomshardware.fr/samsung [...] s-en-2026/

Salut à tous,

Les charnières sont commandées. J'en ai commandé 2.

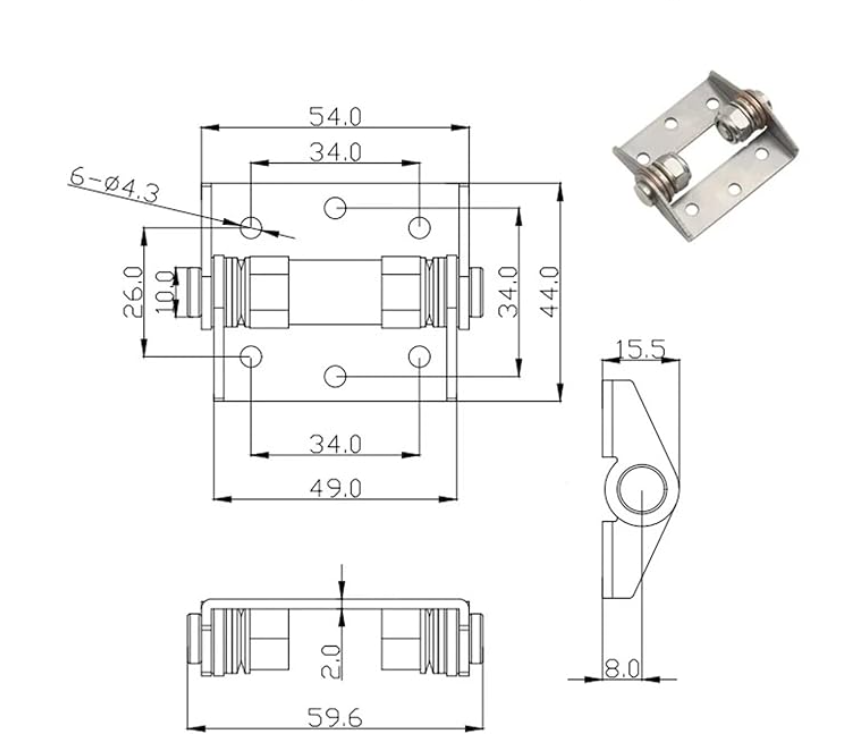

Les voici :


La fiche technique indique un couple de 10Nm ajustable.
Donc 2 charnières donneraient un couple de 20Nm, ce qui sera largement suffisant si la description est réelle, à voir dans les faits.

Je les reçois avant le 31 Mars normalement. La suite au prochain épisode.
Pour le prix, j'en ai eu pour environ 100€.

100€ les deux charnières

Bonjour,
J'ai fait une config en valise style flycase pour un ordinateur de rétrocomputing. C'est un projet assez compliqué avec un résultat pas si pratique que ça.
Sans vouloir réfréner tes ardeurs, il faut réfléchir et faire la conception dans ses moindres détails (et on en oublie toujours) avant de valider des choix techniques et de commencer à acheter le matériel.
Surtout si ce n'est pas toi qui réalise le châssis, là tu rajoutes des contraintes à celui qui va faire en lui imposant des choix arbitraires (le type de charnières par exemple, c'est peut-être le choix le plus complexe à faire pour obtenir une intégration réussie).
Pour ton budget prévu pour la fabrication d'une valise, je partirai plus sur l'achat d'un écran 24" portable qui pourra facilement se ranger avec le pc portable + clavier/souris dans une sacoche nylon de transport rembourrée (il en existe de ces dimensions).

Coté charnières je pense que malheureusement il ne doit pas y avoir grand choix. C'est un besoin assez particulier donc forcément le prix est en fonction
Et donc coté intégration ça doit limiter aussi. A voir ce que son pote menuisier arrive à lui pondre avec les contraintes ???

Plus je repense au système de "valise". Plus je me dit que le coté :

Me parait compliqué à réaliser
Il faudrait que l'écran de 24" monte en même temps qu'il s'ouvre. Sinon l'écran du portable, une fois ouvert. Va cacher une partie du 24"
Tu as prévu quoi pour ce problème là ?

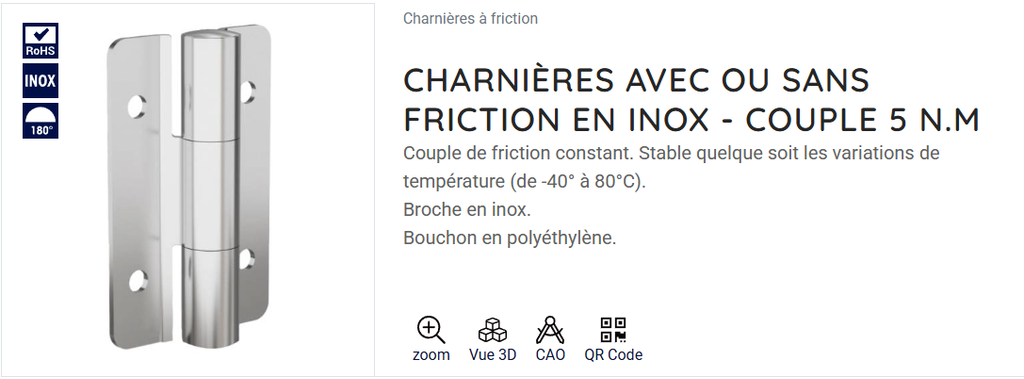

Oui, les charnières à couple élevé constant et réglables sont très chères.



Salut Silou, merci de l'intérêt au post.

Tout à fait, d'où toutes les semaines passées à chercher celles qui conviendraient le mieux au projet
Et souvent, il faut passer à la pratique pour s'apercevoir des contraintes, et donc tester, modifier, retester pour trouver le bon compromis.
J'ai bien entendu montrer les charnières à mon ami avant de passer commande

Je n'achèterai pas de 24" portable, car les caractéristiques techniques ne me conviennent pas. Il me faut mini 240Hz et OLED, étant un joueur E-sport où la latence est mon combat.
Le jour où sortira des 24" portable OLED de 240Hz, bien entendu que je partirai sur ça, en attendant on fait avec ce que la technologie nous propose à l'instant T
Le matériel à acheter, il n'y a pas grand chose hormis les charnières. Tout le reste, c'est de la visserie et du bois, et j'en ai à la pelle
J'ai tout mon temps pour faire des tests

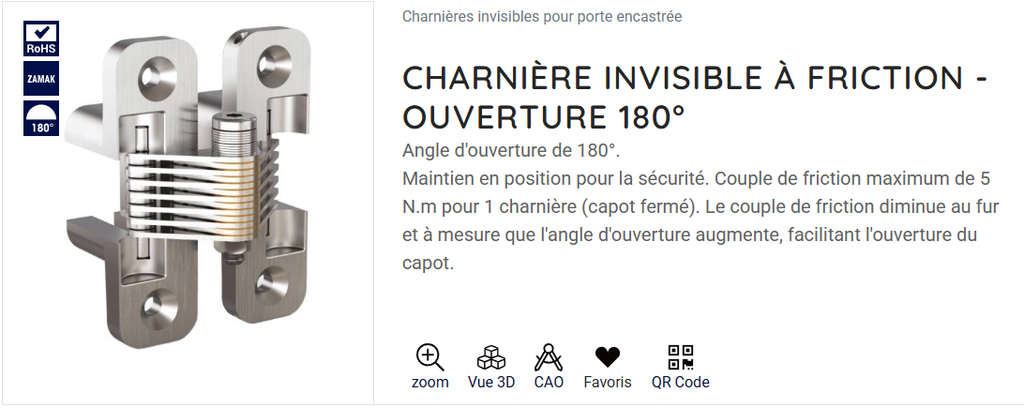

Effectivement, quand on y regarde dans le détail, il n'y a pas tant de modèles de charnières qui disposent d'un couple suffisant pour maintenir un écran de bureau.
Je parle de charnières pour intégration discrète, non visible, sans verrin ou autres gros trucs dégueulasses    . Bref des charnières dont le rendu final serait comme sur un pc portable.
Il n'y a pas de problème, que des solutions

Concernant l'ouverture, non il suffit de créer un cadre sur le bas de l'écran (là où la force des charnières s'exercera) pour y remédier.
En fait, c'est plutôt simple, il suffit de s'inspirer des pc portables, tout simplement. C'est le même principe que lorsque tu ouvres un pc portable. (Il y a toujours un bord plus épais sur le bas d'un écran portable, contrairement aux côtés, car c'est là où viennent se fixer les charnières.

J'ai réalisé quelques plans 3D déjà.
Je les mettrai bientôt sur le topic

N'hésitez pas à continuer de partager vos interrogations et suggestions, cela me fera avancer également dans mes analyses. On est toujours plus fort à plusieurs

Hâte de voir les plans 3D du coup
