Reprise du message précédent :
Salut, je tombe par hasard sur ce topic en cherchant des infos vu que je compte ouvrir ma msi gtx 970 gaming 4g afin de la nettoyer et en profiter pour changer pâte thermique et pad.
d'après ce que je lis un peu partout, les pads sur mémoire et vrm, c'est le bordel car il y a des épaisseurs à respecter.
j'ai déjà commandé ce genre de trucs des 3 tailles proposées : https://fr.aliexpress.com/item/1005 [...] pt=glo2fra

mais je tombe aujourd'hui sur ce topic.

si j'ai bien compris, pour remplacer les pads sur les vrm et la mémoire, je devrais plutôt utiliser de la Putty TG Pro ( https://www.amazon.fr/Mastic-Thermi [...] B0DQD79C21 ) qui coute un bras ou de la UPSIREN mastic thermique UTP-8, que je ne trouve que sur ali sur la "boutique officielle" de upsiren ( https://fr.aliexpress.com/item/1005 [...] ry_from%3A ) et qui est quand même vach'ment moins chère même en 100g.

en ce qui concerne le die, le mien est censé faire environ 400mm2 (soit 20mmx20mm on va dire).

ici, vous conseillez donc soit :

- Thermal Grizzly - PhaseSheet PTM ( https://www.amazon.fr/Thermal-Grizz [...] 111&sr=1-1 )
- THERMALRIGHT Heilos en 0.25mm (boutique officielle là aussi vu que j'en trouve pas ailleurs) ( https://fr.aliexpress.com/item/1005 [...] y_from%3A)
- Honeywell PTM7950 ( https://www.moddiy.com/products/Hon [...] M-Pad.html )

vu les tarifs (et si la "boutique officielle" est bien la boutique officielle), j'aurais tendance à partir sur le thermalright.

est-ce que vous pouvez me confirmez que j'ai bien tout compris et que mes choix ont l'air bon (upsiren et thermalright sur ali) ?

merci

Pour le Thermalright s'il fait la taille de ton die ou plus (tu pourras le découper), c'est un bon choix.

La mastic thermique pour la ram c'est la solution de facilité quand tu connais pas les hauteurs requises et combler éventuellement les creux et hauteurs qui peuvent changer, parce que si tu mets un pad sur ton die même en serrant bien il s'écrasera forcément pas comme de la pâte thermique ce qui change les variables sur les autres.

Après avec ton achat de 3 tailles de pad, ça fera l'affaire et moi je privilégierai les pad bien installés au mastic de ram qui finira par "vieillir" plus vite, après le vieillissement du mastic ça reste sur plusieurs années, à moins que tu comptes la donner à quelqu'un et l'utiliser encore 10ans, si tu veux pas à avoir à découper précisément les pads, tartine le mastic (au bon endroit   ) presse et ça coulera sur les bords comme la mayo dans un sandwich et ça marchera bien.

ok merci.
j'ai pris le thermalright en 40x60x2.5 et le mastic (j'en ai pris 100g pour pas être emmerdé)
plus je lis des trucs sur les pads, plus je me dis que ça va être le bordel en fait.

j'ai regardé des vidéos de ce type pour voir comment il s'y prenait et avoir une idée de la quantité :

What Is Thermal Putty

Thermal Putty Guide

plusieurs technique à priori.

d'abord un gros bout pour encercler les composants "haut", puis enlever la pâte en trop.

ensuite, soit des petits boudins rectiligne, soit des boules au milieu du composant.

les boudins créent soit avec une seringue, soit en faisant rouler la pâte sur la table.

ça a l'air un peu chiant à faire, mais le plus chiant, je sens que ça va être de...remonter la carte sans se planter de vis ou en oublier un


La mise en place du Putty UTP8 c'est pas plus de 5 minutes j'ai utilisé la méthodes à la main en boudin de 3 - 4 mm couper avec la spatule.
La durée de vie est beaucoup  plus importante (+de 4 ans) que la gelid extreme qui est le top en performance dans les pad mais beaucoup plus chère.

Ah oui et l'UTP8 ne coule pas comme celui utiliser par la marque Gigabyte et reste très malléable pour la confection des boudins!



j'suis en train de regarder cette vidéo où y'a le démontage de ma carte :

Graphics card repair. MSI GTX 970 gaming


y'a même pas de pad sur les mosfets ou sur certaines puces mémoire...

tu crois que ça craint si moi je mets de l'UTP8 quand même


Regarde en rose UTP8 avec les mémoires et les vrms.


je dois voir quoi ?

parceque la puce mémoire d'en haut par exemple, pas de pad.

sur les trucs à gauche, c'est des pads ce truc blanchâtre ?

parce qu'en fait, si je regarde bien, ils sont en contact direct avec les ailettes. si je fous de l'UTP8 dessus.....y'en aura partout dans les ailettes du rad après


y'a rien sur le rad.....

je sens que je vais me casser le q avec cette carte

ah mais en fait, il doit y avoir un truc sur la gauche

https://overclocking.com/test-msi-g [...] g-4g-oc/3/

par contre la puce mémoire au dessus du die.....pas de pad.
je sais pas comment elle est refroidie celle-là.
elle semble être en contact avec le radiateur du die....

zarb



4 d'un coté du pcb, 4 de l'autre....dont 5 qui sont pas refroidie

elle est vraiment étrange cette carte

limite, vaut mieux que je foute rien sur la puce mémoire toute seule... ou juste une légère couche d'UTP8 pour faire style


Ah mais c'est pas la fameuse carte qui est en vrai en 3.5Go et la dernière puce de 512mo et en ancienne gen plus lente ?

Ce qui expliquerait qu'elle n'a pas besoin de refroidissement poussé.

aucune idée.
je peux voir ça comment ? sur la boite y'a marqué 4G.
et y'en a pas qu'une qui n'est pas refroidit, mais 5
les 4 de l'autre coté du pcb sont à l'air libre (d'ailleurs je me demande si je vais pas acheter des mini rad en cuivre en 13x12 pour les coller dessus)


https://www.techpowerup.com/gpu-spe [...] -970.c2620


la mienne, c'est celle-là : https://www.techpowerup.com/review/msi-gtx-970-gaming/

mais en effet, y'a la petite note en bas de page.

ça expliquerait pourquoi y'en a 1 qui a pas besoin d'être refroidit.
mais les 4 autres...

Je découvre ce topic !

Cet aprem, j'ai reçu un kit avec un i5 2500k, une carte mère en z77 et une gtx 970 asus direct cu II.

Et bien j'ai été très étonné de ne pas voir de refroidissement pour les puces mémoires. Et j'ai regardé sur le net, ça semble "normal" pour ce modèle.

Je pense qu'à terme, je vais acheter des petits dissipateurs et appliquer de la "putty".

OK, mais quel rapport avec le topic ?

Relis mon message

Je parle de mettre de la putty sur les puces de ma gtx 970 (comme Pink Floyd au dessus de moi). Pour ce genre de gpu je ne pense pas avoir besoin du pad mais peut-être que je le ferai sur ma 6800xt un jour.

OK mais la PTM7950 c'est plutôt pour le CPU/GPU, pas les puces RAM.

Je parle de putty sur les puces (comme notre ami ci dessus et pour ne pas avoir à respecter une certaine hauteur).
Et je dis bien que je ne vais pas utiliser de pad sur la gtx 970 car ça ne se justifie pas sur un gpu comme celui ci (selon moi bien sûr) mais que peut-être je le ferai sur ma 6800xt si je prévois de la repast un jour (ce que je fais environ une fois par an).

Ce qui fait que je suis clairement dans le sujet du topic.

D'ailleurs, ça fait un moment que je me renseigne là dessus et je suis bien content de tomber sur ce topic

Je découvre aussi ce pad par une suggestion youtube.
Un peu blasé de remettre les doigts dans la pate thermique
Vous recommandez de le prendre où et à quel prix ?

J'avais pris le THERMALRIGHT Heilos sur Aliexpress, je viens de regarder, ils ont sortit une V2: https://s.click.aliexpress.com/e/_EIgZEtQ

Vendu aussi chez Amazon pour 2x plus cher: https://www.amazon.fr/Thermalright- [...] B0DLNX3LVG

Les retours sont ok pour  THERMALRIGHT Heilos c'est du 0.25 en 40*60mm!
Le Thermal Grizzly - PhaseSheet c'est 0.20mm en 50*40 qui perf moins biens que le Heilos de 3 à 5°.Il faudrait que je test le Heilos...

Test vidéo sur la chaine tech igorsLAB

"Linus Tech Tips PTM7950, Thermal Grizzly Phase Sheet PTM und Laird PTCM7250 Review: Was ist von wem?"
https://www.youtube.com/watch?v=nBgmDTpMiZk



j'ai commandé un heilos V2 hier soir

parce que ma 4070ti sous flotte tourne entre 25 et 30 degrès de delta avec son hotspot

ça sera l'occasion de tester un peu ça



Faudrait que j'essaye j'ai le même symptôme sur ma 7900xtx

Je ferais un retour quand je l'aurai monté
Je vais un peu m'embêter parce que j'ai pas envie de démonter mon circuit d'eau
Donc je vais défaire le bloc de la carte dans le boîtier

Mais je l'ai déjà repast une fois comme ça
Ça devrait le faire


J'ai commandé un pad sur ali on va voir ce que ça donne.
Moi j'ai des QDC partout, ça aide

Malin

Perso, ça n'a rien changé au delta. En revanche, vu que c'était plus froid au global, ça me convient.

je verrais bien

je sais que pendant longtemps j'avais un delta de 14 degrès
la maintenant j'ai le double

donc autant essayer ce fameux pad au lieu de repast
quand je vois que sous cyberpunk je vois 50-52 de température et 80 de hotspot
c'est pas plus mal de faire un petit check

même si je sais qu'il y a encore de la marge avec la température critique

Si dans le passé tu as eu un delta à 14°, y a des chances que tu arrives à le retrouver avec le pad.

Prenez des RTX5000, plus de hotspot, plus de problème


oui je pense que ça devrait le faire
je sais plus si c'est la MX4 ou la MX6 que j'y ai mit




vu l'inflation je vais garder ma 4070Ti qui me suffit amplement en 1440p

bon j'ai fait mon opération chirurgicale sans démonter le circuit d'eau

galère mais opération réussi

au démarrage GPU 24 degrès hotspot 33
9 degrès de Delta

la Vram a 30 degrès
je vais faire quelques tests avec cyberpunk pour avoir la même base et je poste les photos aussi après

j'ai testé Cyberpunk pendant 10-15mns

franchement impressionnant ce pad
49 degrés de température GPU et 59 pour le hotspot donc 10 degrés de Delta entre les 2

avec la pate thermique j'étais quasiment a 30 et pendant la 1ere minute de jeu

edit : j'ai fait un test avec les frequences @Stock sur 3dmark le bench Steel Nomad donc 280w de conso
la température GPU a oscillé entre 52-55 et le hotspot 62-55
donc même en encaissant des watts ça reste hyper stable
entre le Stock et le UV je perds 2fps

a voir dans le temps mais c'est déjà mieux que la pate Artic quand elle venait d’être installé

la carte est undervolt ( juste pour préciser )

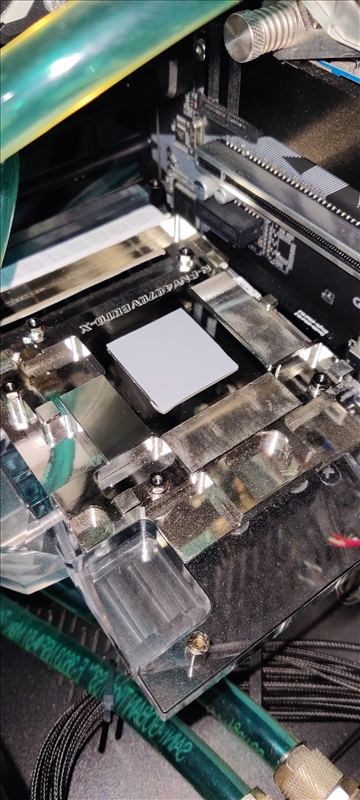

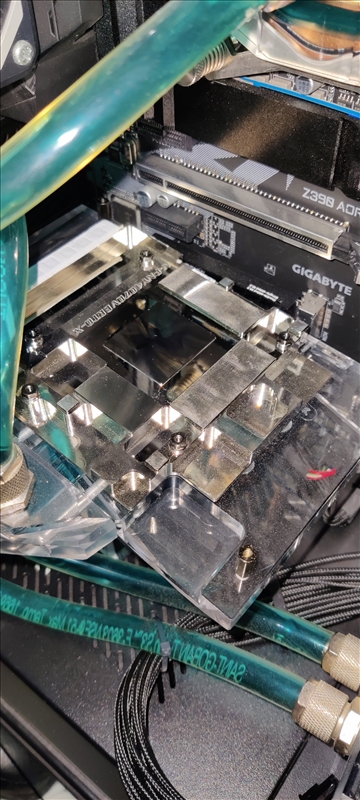

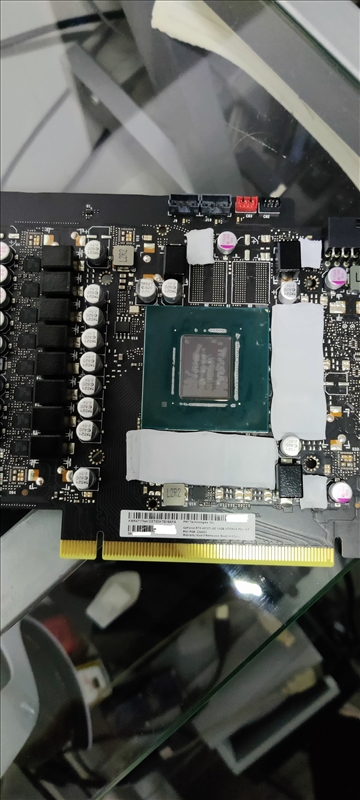

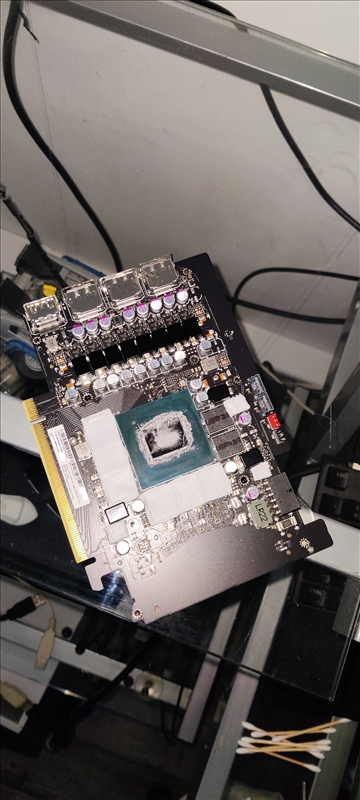

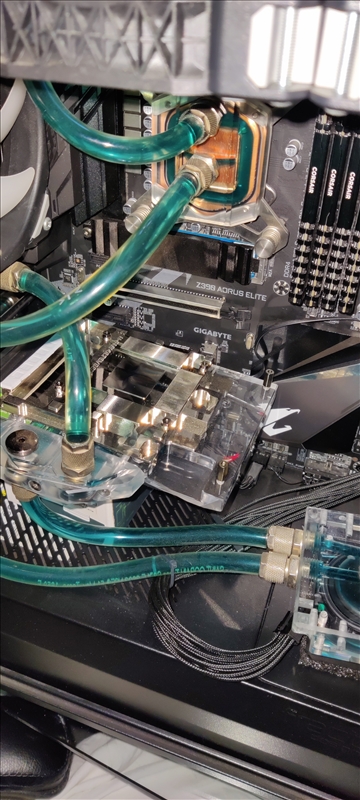

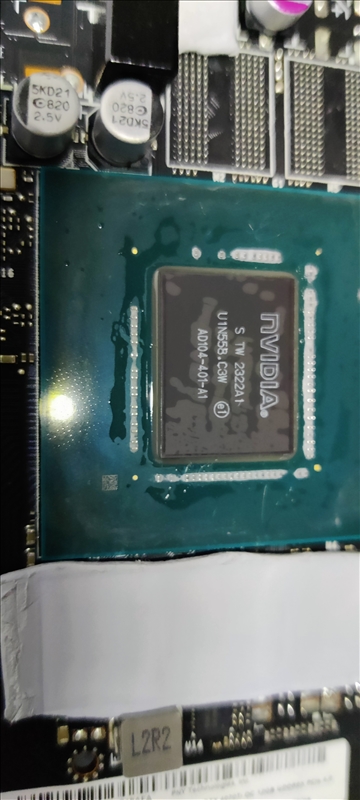

je mets quelques photos du montage

J'ai mis un Helios V2 sur ma 7900XTX ... c'est bien pire que la pâte thermique. 51°C contre 40°C environ et Hotspot 93°C au lieu de 65°C ...
Je fais mal les choses ou bien ?

tu as bien resséré les vis de pression ?
la 1ere fois que j'ai monté mon WB sur la 4070Ti j'avais quasiment un hotspot a 100 degrés
j'avais pas assez mit de pate thermique et pas asser serré les vis

j'ai essayé sur MSI kombustor

j'ai 48 degrés et 56 degrés de hotspot
donc 8 de delta
franchement pour l'instant c'est du tout bon pour moi

Ba c'est serré oui, je vais démonter voir si je peux resserrer mais pour moi c'est bon. Surtout que ça fonctionnait très bien avec la pâte et les mêmes pads

juste au cas ou
ta bien enlevé le film plastique des 2 cotés ?

on sait jamais ça peut arriver un moment d’inattention
et il dépasse bien du Die du GPU ?

Oui j'ai enlevé le film.
Je l'ai recoupé un peu car il était vraiment trop grand. il dépasse un peu oui

j'ai mis OCCT en load heavy pendant 1h je suis passé de 55°C à 50-51°C core et 98°C Hotpspot à 86°C.
Sur Steel nomad j'ai 48°C core et 78°C Hotspot. Mieux mais encore un peu haut à mon goût

Je démonte pour vérifier le serrage

EDIT :

J'ai reserré comme un boeuf, je suis à 43°C core et 68-69°C Hotspot sur le premier run SteelNomad. Quasi ce que j'avais avec la pasta donc je pense que ce sera compliqué de faire mieux dans tous les cas. Avantage pas de pompage comme la pâte donc ça va rester comme ça pour le moment.



Photos du démontage. Ca me paraissait correct mais j'ai gagné quelques °C donc il y avait de la marge.

Hello,

Repast/pad avec de la PTM honeywell et putty upsiren de ma 7900XT MBA hier.

Plutôt bien passé et après un cycle de chauffe je gagne un peu en température et réduction du delta core/hotspot.

J'ai cependant un doute sur les vrm car je pense ne pas avoir mis assez de putty. Je ne sais pas pourquoi mais j'ai pas voulu être généreux.

Vu que je ne monitorais jamais les températures de VRM je suis perdu et je ne sais pas si je suis OK ou non.

En pratique, après 1x cycle de chauffe je monte autour de 85°C mais en iddle, après un bench, la température est très lente a descendre, je tourne à 65°C et il me faut bien 30' pour descendre à 55°C...
la mémoire est légèrement OC en temporisation rapide.

Est-ce que c'est OK d'après vous, ou alors je redémonte tout et je rajoute de la putty... (un peu la flemme à vrai dire).


Il faut faire des captures avec les capteurs hwinfo en idle et en stress (furmark 30 minutes) pour les temps regarde le test de la 7900XT MBA ->https://www.thefpsreview.com/2022/12/28/overclocking-amd-radeon-rx-7900-xt/7/

Des photos de ton repast/pad? Merci pour ton retour!
