Reprise du message précédent :
je viens de trouver sayer lol j'ai regarder un forum msi j'ai trouver je me trompe pas c'est bien ça que je doit faire ?

https://forum-en.msi.com/index.php? [...] ng.384653/

https://www.youtube.com/watch?v=_itHEFw-Ik4

ah zut, j'étais de sortie, j'espère que t'as trouvé tout seul

si pas, c'est expliqué dans le manuel >> https://cwsmgmt.corsair.com/documen [...] _AB_WW.pdf

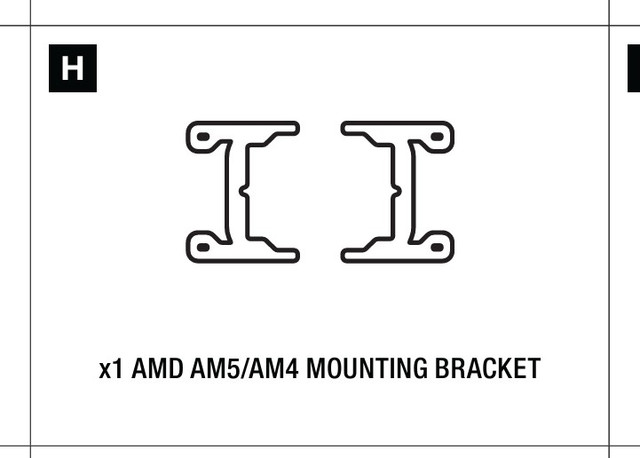

en gros tu dois remplacer la pièce qui est sur la pompe par le kit pour AM5

bonsoir kabyll oui tkt pas j'ai trouver une video c'était pas préciser dans la notice et tkt pas c'est normal que tu soit sorti soit pas dsl j'avance petit par petit quand j'ai le temps je te tiens au courant si j'ai un problème ou besoins d'aide merci a toi

par contre j'ai une questions bête mais je suis entrain de regarder une vidéo pour les branchement de l'alimentation et la personne dedans dis que

quand ont branche le câble cpu a la carté mère  des fois sur la carte mère ya deux fois du 8pin et que celons le processeur utiliser admettons le ryzen 7 soi-disant que du une fois 8 pin suffit alors que avec un i7 ou i9 avec plus de cœur il faut brancher les deux connecteur  deux fois 8 pin

mais moi sachant que sur ma carte mère y a deux connecteur 8pin autant brancher les deux ou alors j'en mais que un pour un 7800X3D .? j'aimerais ton avis pour être sur et pas faire de connerie

et pour le pcie le câble que je doit brancher a la carte graphique et l'alimentation tu ma dit d'utiliser celui fournis avec l'alimentation donc j'ai bien trouver le câble qu'il faut le soucis cest que

je regarde las pin du câble pce qui doivent se brancher sur l'alimentation et je voit que a chaque fois sur les 8 pin a brancher sur lalim il en manque un a chaque fois yan n'a 7 alors que sur l'alim  ont voit bien que ya 8 pin

donc ça pose pas soucis de brancher le câble pcie sur lalim   alors qu'il manque un pin sur 8 au bout du câble pci et sur lalime a l'endroit pcie ont voit bien 8 tige doré


et pour le câble fourni avec la carte avec toi prise c'est juste pour faire un embout ?relié des câble si j'ai bien compris ? dsl pour mais question mais j'ai pas envie de faire de connerie

branche les deux connecteurs cpu vu que tu les as,

même si le 7800x3D ca irait avec un seul 8 pins, autant mettre les deux, ca risque pas de faire du tord, au contraire


pour la question pcie j'ai pas pigé,

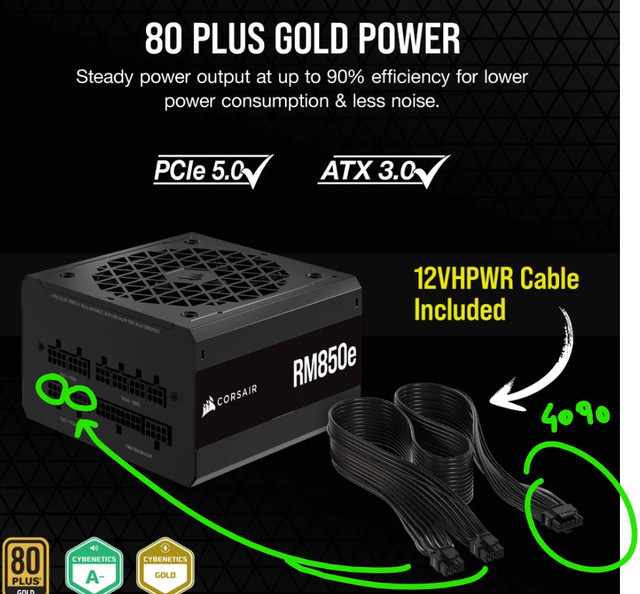

pour une 4090 tu dois utiliser le cable 12vhpwr, fourni avec l'alim


bonsoir oui pour le câble je les bien identifier sur sa sava j'ai brancher les deux embout séparé sur l'alimentation les deux sur pcie mais j'ai pas encore brancher la carte


par contre il sont  tout les deux brancher sur pcie et sur mon alimentation les prise sont pas comme sur la photos que tu me montre plus haut donc les deux embout du cable 12vhpwr câble qui se branche sur l'alimentation sont l'un au dessus de l'autre

vue que il disent de respecter quand cest marquer (pcie/cpu)  de brancher la prise cpuc a droite parce que cest marquer cpu a droite et a gauche pcie


j'espère pas me tromper

moi j'ai celle la https://www.noelshack.com/2023-49-4 [...] deeeee.jpg

je me suis pas tromper dans les branchement cest bon tu pense ?

et si je me trompe pas y'a pas besoins de brancher le câble sata ?

ensuite il me reste plus grand pour le front panel j'ai pas de soucis ni pour brancher le cpu ou autre a la carte mère mais j'ai un problème avec l'aio corsair


j'ai était voir une vidéo encore plus détaillé mais j'arrive pas en gros Ya 4 câble en haut  des ventilo qui pende de laio deux par ventilo et Ya deux câble qui ressorte  de la pompe de laio qui se fixe au processeur

le problème cest que ya rien de marquer sur les câble du tout

j'ai trouver un plan détaillé de ma carte mère peux tu me montrée ou je doit brancher c"est câble stp il y'an na 4 en haut des ventilo de l'aio et deux a la pompe de laio ou ont mais le processeur paracerque franchement je suis un peux perdu la

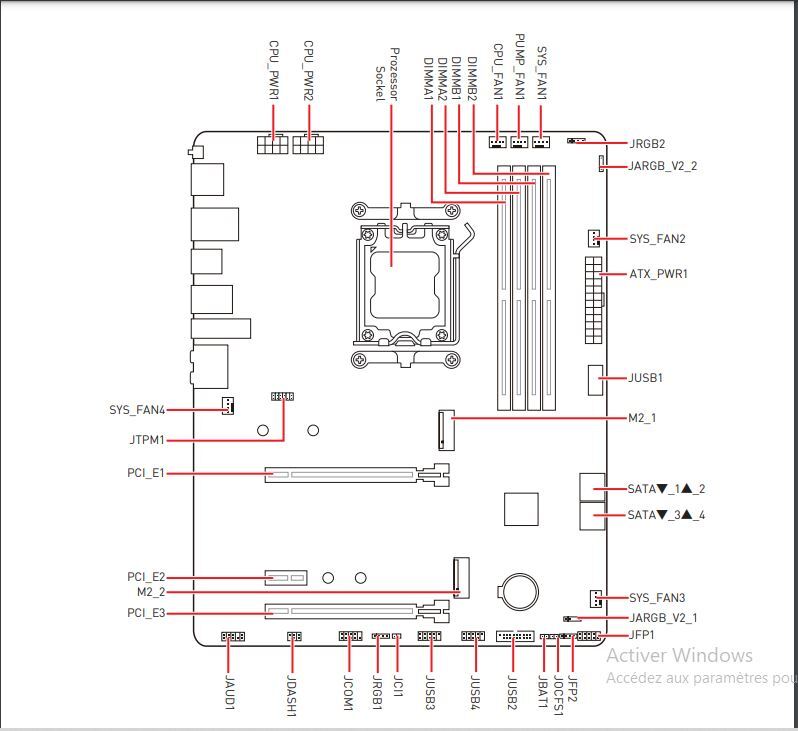

voila le schema détaillé de ma carte mére

https://www.noelshack.com/2023-49-4 [...] temere.jpg

https://goopics.net/i/44r2v6

https://i.goopics.net/44r2v6.jpg


merci pour ton aide parceque la je peux plus avancer a cause de sa

de se que j'ai compris  les SYS_FAN ont ni branche les ventilo arriéré  ou avant du pc  pour le PUMP_FAN c'est le câble de la pompe de l'aio que l'on doit brancher dessus ? mais si oui vue que ya deux câble avec embout qui sort de la pompe de laio  qui colle le processeur le quelle prendre de cable?

et pour CPU_FAN1 apparemment il faut mettre un ventilo dessus mais lequelle celui de l'aio de se que j'ai entendu mais la aussi j'ai 4 câble qui descende de mais deux ventilateur de laio


et apparemment de se quil parait ont Nest obligé de mettre un ventilo sur  CPU_FAN1 sinon le pc pensera que Ya pas de ventilo et il fera écran noir cest vraie sa tu pense ?



ou alors ten que je mais un ventilo sur CPU_FAN1 même si cest que un câble sa marchera ? admettons je branche un de mais deux câble Dun ventilo de l'aio sur CPU_FAN1  et le deuxième câble du mêmes ventilo de l'aio  sur un SYS_FAN le ventilo de laio fonctionnera quand mêmes ?

les cables pcie, peu importe où tu les branches, c'est pas à gauche pcie et à droite cpu, c'est juste pour dire que ce sont les mm pour pcie et cpu
pas plus que de l'autre coté y'aurait des connecteurs particuliers pour sata et les autre pour ide

par facilité et pour "s'y retrouver", en général on branche deux identiques l'un a coté de l'autre mais tu fais comme tu veux, ca va pas exploser


c'est plutôt une photo des cables que tu ne sais pas où brancher qu'il me faudrait,


mais logiquement y'a

- cable alim/tachymetre venant de la pompe > a brancher sur pump_fan sur la carte mere

- cable alim/tachymetre des ventilos, à brancher ensemble sur le Y fourni, et brancher ce dernier sur cpu_fan

- rgb des ventilos et celui de la pompe, à brancher sur le Y fourni, et lui à brancher sur le connecteur rgb 3 pins de la carte mere



mate ce tuto si ca c'est pas suffisant comme explication
https://youtu.be/nMBnz1Ssi08?t=83

ou fais des photos des cables et upload les sur imgbb.com , et je te dirai quoi va où


Bonsoir kabyll déjà merci pour toute tes explication je comprends mieux et sa m'aide a avancer


par contre se que je ne comprends pas c'est que j'ai deux câble qui sorte de ma pompe un avec trois troue et l'autre avec 4

et de se que j'ai vue et entendu se avec trois troue c'est le rgb et se avec  4 c'est pas rgb ? le quelle de c'est deux câble et celui pour l'alimentation de la pompe et celui du rgb

parce que dans la vidéo du mec que tu ma envoyer a 1minute34seconde dans la vidéo il branche sont câble trois troue sur sont cpufan mais étant donner que y'a trois troue c'est pas du rgb ? il me sembler qu'il ne fallait pas brancher sont rgb sur cpufan ou alors je me trompe pour les trois troue rgb ?


et quand je  branche mon connecteur sur le JARGB V2 2 sa tient pas beaucoup cest normal tu pense vue que cest une prise a trois broche c'est normal je pense ?

on s'en fout du nombre de trous, c'est pas "important" en soi,

un cable rgb c'est 3 trous oui, et un cable ventilos (pwm) c'est 4
mais ca n'a tellement rien à voir niveaux forme que tu peux pas te planter, c'est totalement incompatible

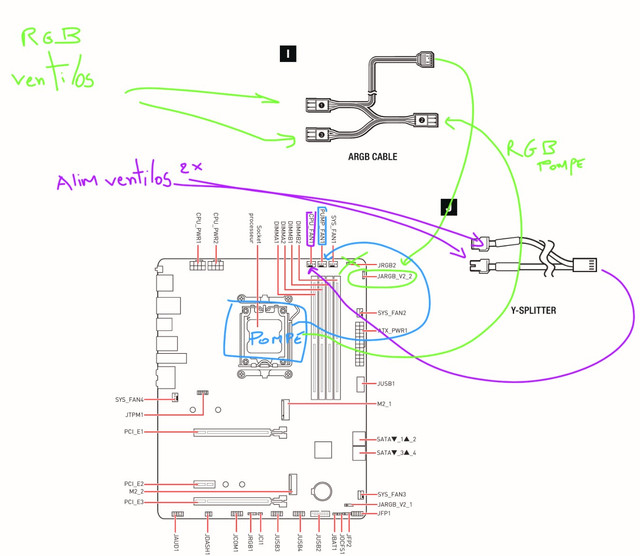

+ mate mon schéma,
pour le rgb, t'as un splitter (Y) 3>1
pour l'alim c''est un splitter (Y) 2>1

entre ca (les Y) et la forme des connecteurs, c'est impossible de se tromper

de toute manière si je fait un mauvais branchement de l'aio ça pourra pas endommager le pc ?

au pire fais des photos , mais si le cable en question rentre dans pump_fan c'est que c'est un cable d'alim pour la pompe

honnêtement, tu peux pas te planter, si ca rentre, c'est compatible

pour le câble en question oui il rentrera mais yaura une broche acoter qui sera a l'aire libre vue que c'est 4 broche et que j'ai que 3 troue et rien d'autre

et si je pense pouvoir me planter parce que que quand j'inverse le branchement du (Y) 2>1 je peux aussi bien le mettre sur le CPU FAN et aussi sur le PUMP FAN et pareille pour le câble a trous troue en questions qui sort de la pompe je peux le mettre sur l'un ou  l'autre juste il reste une broche de libre sur le coter a chaque fois quand je branche le câble a trois troue


de toute manière étant donner que mon (Y) 2>1 et relié a deux cable en haut de mais ventilo de l'aio obligatoirement il va sur le cpu fan donc je pense que se câble la doit aller la


pour les photos le soucis c'est que j'ai un wiko comme téléphone donc c'est de la merd... ont verra pas bien je vais prendre le tel de quelqun dautre pour les photos maus je pense que c'est comme ça non ?


voila une photos du câble quil me reste a brancher et une photos de tout mais branchement

https://ibb.co/3FhrnZZ

https://ibb.co/MR9LSHH

j'ai trouver une notice sur internet

https://www.modesdemploi.fr/corsair [...] emploi?p=9


mais franchement y'a un truc que je comprends pas dans leur mode d'emplois il précise

Figure 1 Figure 23-PINV5+DDNG231> Connectez le câble du répartiteur de pompe à l'en-tête CPU_FAN de votre carte mère (Figure 1).> Connectez chaque ventilateur au câble du répartiteur en Y (J), puis branchez le câble du répartiteur en Y dans une prise à 4 broches. en-tête sur votre carte mère. (Figure 2)


sauf que sur le CPU FAN  ont n'est pas censée devoir brancher un ventilo obligatoirement la il disent de connecte le répartiteur de pompe mais ça na rien n'a voir avec un ventilo le répartiteur de pompe et pas censée plutôt se brancher sur le pump fan ? il dis ça dans cette video


https://www.youtube.com/watch?v=VgV9GzpMHow

donc je suis étonné que dans la notice il disent de brancher le  câble du répartiteur de pompe 3 pin sur le CPU FAN

je comprends pas que tu galeres comme ça pour deux pauvres connecteurs de ventilateurs ^^'


v. dessin que j'ai mis plus haut avec des couleurs pour les differents élements,


v. dessin que j'ai mis plus haut avec des couleurs pour les differents élements,


0

exactement ! le connecteur des ventilos... sur cpu_fan
et donc.... le connecteur de la pompe... sur pump_fan

v. dessin que j'ai mis plus haut avec des couleurs pour les differents élements



s'il vient de la pompe... roulement de tambour.... sur.... pump_fan

v. dessin que j'ai mis plus haut avec des couleurs pour les differents élements



le mode d'emploi, il est aussi tout simplement sur la page du H100X sur le site de Corsair,
https://www.corsair.com/fr/fr/p/cpu [...] -downloads

ils ont probablement noté cpu_fan parce que toutes les cartes meres n'ont pas un pump_fan

mais de toute façon, ca n'a rien de crucial de mettre sur cpu_fan ou pump_fan
un connecteur de ventilo c'est un connecteur de ventilo,

mais, quand on a un pump_fan, c'est mieux d'y mettre la pompe, pcq y'a plus d'intensité (3 Ampères en général) sur un pump_fan que sur les autres connecteurs (cpu_fan, sys_fan etc. = 1 Ampère)

.

edit: ca me parait pas une super idée de monter l'AIO sur la carte mère hors boitier.

qd tu vas devoir mettre la carte mere dans le boitier (il faut deux mains), tu devras trimballer le radiateur en mm temps (t'as que deux mains)

sans compter que tous les cables que tu galères à brancher depuis 48h, ben tu devras les débrancher et les faire passer par l'arriere du boitier (si tu veux faire ca proprement)

bonjours kabyll merci pour ta réponse pour le cpu fan et le pump fan je comprenait pas trop vue que certain le mettre sur l'un ou l'autre et la notice disait le contraire de se que tu me demander de faire

pour le montage de l'aio sur la carte mère sans le  boitier a la base j'ai fait sa pour juste savoir ou brancher les câble facilement mêmes si je les démonter maintenant je sais ou il vont maintenant

je vais mettre la carte mère mais jai vue qu'il était mieux de mettre l'alimentation avant de tout préparer les câble de lalim

au final sur l'alimentation pour le sata je doit connecter quelque chose ou rien ? le sata c'est pour les ssd ou que les disque dur pas ssd ? d'ailleurs pour les ssd il faut juste les mettre et rien n'a brancher pour qu'Ill fonctionne ?

sur mon alimentation il reste que la prise  sata de libre

c'est un sacrée bordel les câble des AIO si j'ai bien compris tout mais ventilo rajouter plus tard et se de l'arrière et devant se branche sur du SYS FAN ?

rien a brancher sur sata, vu que t'as pas de ssd 2.5"

les ventilos du boitier se brancheront sur les sys_fan oui

ok c'est une super bonne nouvelle pour le sata et ok pour les ventilo sur sys fan je vais essayer de monter tout ça je te dit quoi et pour le ssd donc il suffit juste de le mettre sur la carte mère et il sera détecter naturellement ?

encore merci pour ton aide parce que je galère ça m'aide beaucoup de plus il me manque pleins de notice j'ai chercher celle de mon alim j'ai pas trouver la mienne j'ai trouver le autre mais pas la rm850E mais la x ou autre alors merci beaucoup de ta part

oui, le nvme se branche directement sur la carte mere, pas de cables donc
regarde un tuto vite fait, pcq il faut insérer le nvme avec un angle de +- 20-30°,  et pas parallelement à la carte mere

pour les alim, je comprends que ca te stresse vu que c'est la 1ere fois
mais y'a que quelques cables qui ne peuvent se brancher qu'au seul endroit où ils doivent l'être,
ce serait un peu con de faire un mode d'emploi pour si peu

ok je comprends et pour le nvme j'ai vraiment u aucun soucis je les mêmes enlever remis plusieurs juste au début j'ai enlever le plastic de la marque dessus pensant que ça fonctionnerez pas avec mais j'ai vue dans les vidéo qu'il le laisser alors je les remis

c'est surtout le faite d'abimer la carte graphique qui me fait peur d'ailleurs si ont allume un pc sans carte graphique ça marche ? peux être cest mieux que je fasse ça au début non ? tu en pense quoi

sans carte graphique ca fonctionnera oui,

le 7800x3d a un chipset graphique intégré



ok au pire je testerez sans et après je mettrait la carte graphique j'ai une questions bête mais je suis entrain de caché les câble a l'arriéré


et certain câble touche le bord le coter de la carte mère c'est grave ou pas grave ça peux faire bruler le câble ou autre ? c'est les câble de l'aio

La gaine c'est isolant, ca peut toucher qqch, c'est pas grave

ok merci pour l'info

j'ai remarquer un truc sur mon (Y) 3>1 dans les prise ont je doit brancher le rgb ya une prise elle possède que 3 broche pour les pine et pas les deux autre je parle pas de l'embout qui se branche sur la carte mère avec seulement trois trou amis dun connecteur a relié au rgb c"est normale ?

il me reste plus que trois câble a brancher

le câble usb 3.1 type C

et le usb 3.0

et le hd audio pour les câble usb il faut brancher les deux ou un seule ?

et pour le audio il va bien sur JAUD1 ? sur ma carte mère


et le gros câble usb le usb 3.0 va bien dans le JUSB2 ?

et le USB 3.1 type C va bien dans le JUSB1 ?

j'espère ne pas me tromper ..je préfére demander ont c'est jamais

Pour le rgb, il existe deux standards. Le rgb 5v et le 12v.
Le 5v utilise 3 pins. Le 12v 4 pins.
Toi c'est du 5v, donc rien d'étonnant a avoir 3 pins ds le connecteur du Y.


Pour les usb et audio, oui, c'est bien ça.

Hd audio > JAUD1
Usb 3 > JUSB2
Usb C > JUSB1

ok merci pour les info j'aime bien comprendre et pas juste brancher comme ça sans rien comprendre

et ok pour les trois câble je vais les brancher mais je me demander si il fallait pas peux être mettre que un seule usb et pas les deux je vais brancher tout ça

encore merci pour ton aide de plus c'est rassurant au moins

c'est normale que moi sur mais branchement de panel jai que le power plus et moins

le power sw

et le reset sw et rien dautre ?

bon j'ai tout brancher sauf la carte graphique et tout fonctionne apparemment... je les pas brancher a un écran mais tout le ventilo marche et sur la carte mère y a une led verte et il fait pas de bruit chelou il et très silencieux donc ça va je suis rassuré


reste plus cas tester voir si tout fonctionne avec un écran mais j'ai fait une erreur de débutant les tuyau de ma pompe sont vers la gauche donc sava s'appuyer sur ma carte graphique je vais inverser le cense de mon aio


pour que les tuyau soit a droite c'est pas bon que les deux tuyaux de l'aio touche la carte graphique et s'appuis  un peux dessus je suppose ? deja quels et lourd

Les usb, oui, il faut tout brancher
- si tu branche que le usb 3 t'auras pas d'usb c
- et inversement

Le front panel en general y a aussi pwr_led + et - mais je sais plus ce que t'as pris comme boitier finalement.

J'eviterais que les tuyaux poussent sur la cg en effet

bonjours kabyll ok pour les usb je retient merci


et oui pour le front panel  j'ai pwr_led + et -   et le

 power sw  et le reset sw  et rien d'autre alors que j'ai vue certain avoi hdled ou je sais plus quoi d'auutre ..

pour mon boitier c'est le airflow 4000D


et se que je peux déplacer l'ordinateur avec la carte de brancher dedans je parle juste dans ma maison ou il faut mieux ne jamais le bouger avec la carte brancher ?
