Reprise du message précédent :

Dans le Advanced Mode, dans l'onglet "Settings", tu dois avoir un PCIe Bifurcation... a voir si y'a pas moins de le mettre à disabled ou le force en 16X (en théorie c'est auto et ça marche mais bon....).

ok, merci MEI

C'est bien ce que j'ai fait, mais j'ai une autre piste, un truc que je viens de voir avec cpuZ



au repos



en "burn" avec GPUZ

Mais le truc, pourquoi cpuz me parle de pcie express 4.0 max supported x16 et la ligne link speed max de 16GT/S alors que normalement je devrais voir 32GT/S

En burn avec GPUZ ça colle avec le link max (16GT/S), y à un truc de zarbi vous trouvez pas?

edit :j'ai une couille dans le bios, je me souviens avoir flashé le bios avec la méthode (j'ai plus le nom en tête) sans cpu etc...
Je vais refaire un flash de mon bios

re edit : ou alors ça vient de ma carte graphique, fort possible, une kfa2.....faut que je creuse

En  idle souvent on est en PCIe Gen 1 d'où le débit plus faible.

Bon je pense avoir trouvé, j'ai un problème, alors soit avec la CG, soit le port PCIe.

Je m'explique, si je passe le port en gen 3, pareil X8, je pense que le slot à un problème ou ma CG,
après, pour 1% grand max de perf perdu, je vais rester en PCIe 4.0 x8 (qui est égale en bande passante à du pcie 3.0 x16).

A la prochaine vidange de mon watercooling rigide (je pense que c'est mon dernier rigide lol) je regarderai d’où vient le problème.
La carte semble bien slot pourtant.

Je ne vais pas tout démonter pour même pas 1% de perf perdu, je vais quand même vérifier avec plusieurs bench, si c'est ok comme ça, je laisse.


Lol je suis deg

bah si il passe en 16x en charge pas besoin de démonter ca marche. regarde avec GPUZ

non il reste bien en PCIe 4.0 8x.

Et même si je bascule dans le bios en PCIe 3.0, pareil il bloque en 8x, mais la je suis perdant, alors du coup je laisse en PCIe 4.0 8x (même bande passante qu'en 3.0 x16).

Je n'ai aucune idée du pourquoi, soit la carte est mal sloté, mais avec le wc rigide j'ai du mal à voir, surtout que j'ai aussi une active backplate.

Soit le port PCIe à un problème, mais impossible de passer en 16x, alors pour garder de bonne perf, je laisse en PCIe 4.0 x8.

La je bench et quand je compare les scores avec ceux de mon ancienne config (Z370+I7 8700K@ 4.9Ghz).

Mes scores sont identiques pour la partie graphique des tests 3Dmark voir un poil plus mais en gros c'est kiff kiff.

Bien sur les scores cpu eux sont...incroyables, après R9 5950x oblige et encore il est pas "optimisé"

Du moment que je profite du PCIe 4.0 pour mon ssd (les 2 autres sont des PCIe 3.0, je vais les changer contre un autre WD PCIe 4.0 de 2 To, mais pas demain)

Si le pb vient de la mobo je ferai jouer la garantie.
Apres bon j'ai rien à gagner de toute façon, on parle de moins de 1% de perf perdu et encore, donc pour l'instant je touche à rien.
L'assemblage de la config et le water rigide m'ont tué, pas envi de vidanger tout de suite.

Le seul truc, c'est que j’espère que le problème de vient pas du cpu, comme c'est lui qui gère les lignes PCIe en question.

ok, essaye d'ouvir un ticket au support constructeur des fois qu'ils trouvent.

Sans autre GPU pour tester t'es foutu pour avancer...

Bonjour,

Les Aorus Master ont souvent le Dual Bios.
Le problème avec cette fonction, c'est quand tu flashes le Bios, il ne flashe que le Bios sur lequel il a démarré.
Et il arrive, surtout quand tu éteins complètement le PC (même l'alimentation), et quand tu redémarres le PC, il se lance sur l'autre Bios qui peut être toujours dans l'ancienne version.

Expérience vécue, certes avec une Z390 Aorus Master.

Donc, vérifies sous Windows avec le logiciel HWInfo par ex, que la version du Bios est bien celle que tu as mise à jour.

Sinon, essaies de mettre la nouvelle version sur le deuxième bios. On peut normalement forcer le lancement sur l'autre Bios à l'aide de "sélecteur" sur la carte mère (à vérifier pour ta carte).

Sinon, en lisant la doc de ta carte mère, d'après ce que je comprends, cette carte, par défaut, ne supporte pas la génération 5xxx car il ne parle que de la 2nd et 3ième génération des Ryzen. Ce qui est normal avec le chipset 570. MAIS normalement ce chipset peut aussi supporter la dernière génération. Et si le Bios n'est en effet pas à jour, possible que les lignes PCI Express du CPU ne soient pas correctement gérées. Ce qui pourrait expliquer le x8. Il me semble notamment qu'il y a une histoire de version de l'Agesa sur le CPU. C'est bien la version F33 du Bios qui a été mise à jour ?

En fait, je n'ai pas vérifié, mais est-ce que la génération 5xxx Ryzen apporte 4 lignes PCI Express supplémentaires par rapport à la génération 3xxx ?
Ou plus de lignes en PCI Express V4 ?


Hum non, ça n'a pas changé, la puce entrée / sortie / contrôleur mémoire n'a pas bougé, et les chipsets gérants les autres lignes PCI-E sont toujours les mêmes.

Je suis bien sur le dernier bios, mais je pense que j'ai un problème avec le slot PCIe 16x,
j'ai cherché sur le net et j'ai trouvé d'autres cas similaires, et au final,
souvent lié à un pb mobo, mais pas toujours , certains ont le même résultat avec une nouvelle mobo, problème avec la CG, possible aussi.
Je vais tester le bench 3Dmark pci express "confiture" test pour tester la bande passante réel de mon PCIe, je vous posterez le resultat.

J'ai bien une autre cartes vidéo, mais la testé est compliqué maintenant que mon tubing rigide est monté,
j'ai la flemme de tout vidanger pour de toute façon rien gagner au final, ou 0.5% de perf et encore ...

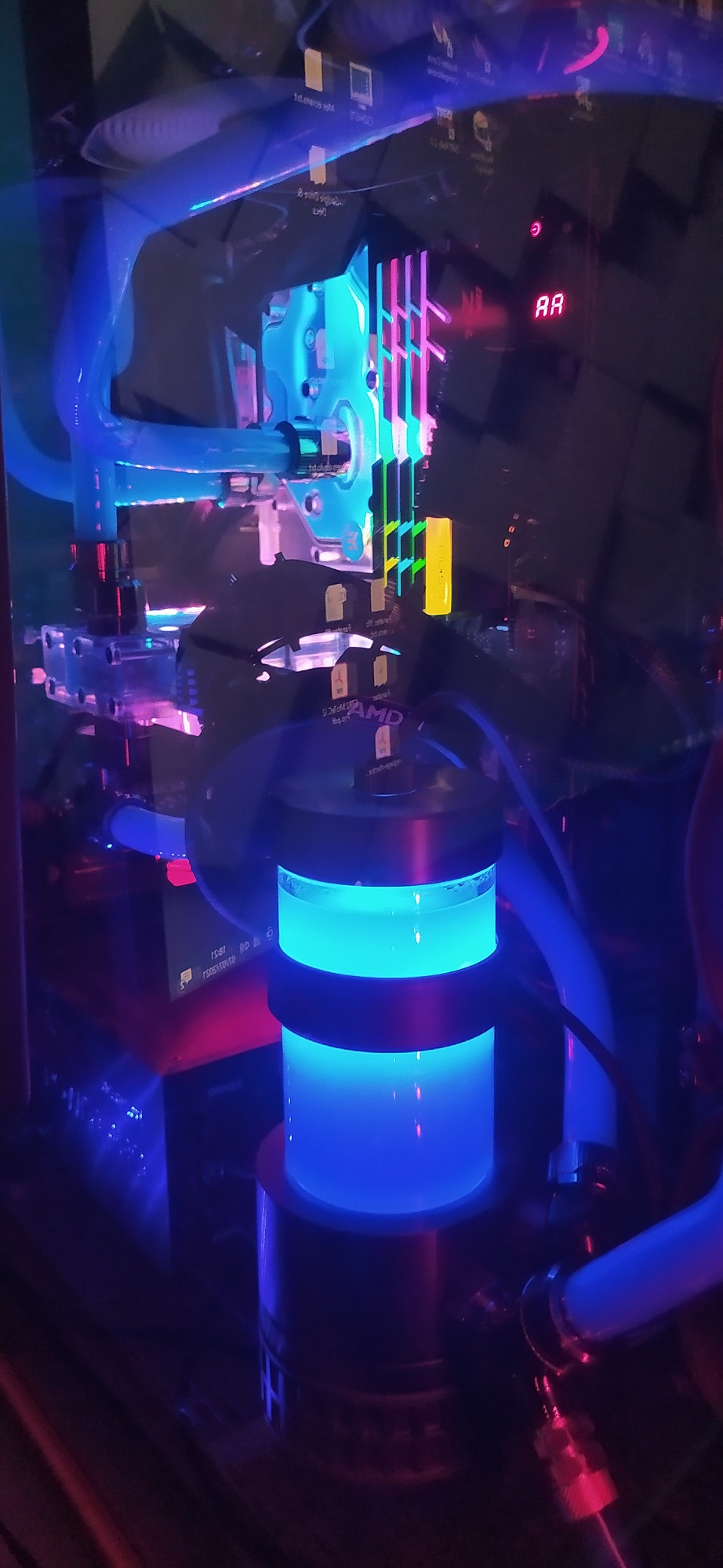

Dsl pour la qualité et le reflet, photo à l'arrache.
Le petit ventilo AMD c'est pour éviter la chauffe des SSD,
je gagne pas loin de 15-20°C avec, et il reste 2-3 câbles à cacher, enfin bref...

c'est ma faute de toute façon, je n'ai rien vu avant le montage, c'est bien une 1ere pour moi, mais bon, je relativise, PCIe 4.0 x8 = PCIe 3.0 x16,
Je vais pas tout redémontrer pour même pas 0.5% de perf, et encore j'ai benché, rebenché, rien à faire j'ai gagné en perf, le R9 5950x pousse fort et j'ai pas joué avec le pbo.
La ram doit aussi jouer, c'est un tout..... sauf mon PCIe 4.0

Je vous dis pas le bonheur sous blender, UE and co, c'est le jour est la nuit vs le i7 8700k, vraiment y à un gouffre énorme, en même temps je l'ai acheté pour ça le R9, comme la RTX 3090.

C'est vraiment pour moi une config parfaite, impeccable pour jouer et impec pour le reste, que du bonheur.


De toute façon la RTX 3090 n'a pas besoin de PCIe 4.0 x16 pour s'exprimer, pour la prochaine gen de GPU, possible que le PCIe 4.0 soit un avantage, mais d'ici la, j'aurai changé de mobo, de cpu et de gpu, donc tout marche bien navette

Et y a un truc que j'ai remarqué sur certains sites de vente en ligne, maintenant ils affichent bien pour les mobo X570 : PCIe 4.0 X16 (x8) , pourquoi?

edit : je vais encore creuser le truc.... Y a pas de raison, il faut que je comprenne le pourquoi du comment...



La carte force peut-être dans son logement à cause des tubes rigides ?
Rendant les contacts du slot imparfaits ..

Oui, j'ai pensé à ça aussi, comme je connais le rigide, y a des rotatifs aux bons endroits, justement pour ça, avoir de la "manœuvre".
Mais tu as raison, c'est le 1er truc auquel j'ai pensé.

Mais à force, j'ai peur aussi de tout casser.

Suite des tests

J'ai deslot et reslot ma CG, elle semble bien slot, mais toujours PCIe en x8

J'ai testé de modifier dans le bios la répartition du PCIe, j'ai testé en x8 / x8 (comme pour du sli) résultat, ma CG tombe en PCIe 4.0 x4

Je pense que soit c'est la mobo qui à un problème, soit la CG, mais la compliqué pour en tester une autre, ou alors c'est lié à une limitation de la répartition des lignes PCIe.

Bref je suis perdu lol


Mais bon je relativise comme je peux, puisque PCIe 4.0 x8= PCIe 3.0 x16

Mais c'est relou, et quand je ne capte pas ça me gonfle je vous dis pas.

edit : le pire c'est qu'en plus on à chez nous de gros problème d'adsl, grosse panne, j'ai la synchro qq minutes/heure..... ça tombe vraiment mal

Tu as quoi comme cm et CG ?

Je te fais un copier de mon conf

Boitier thermaltake View 71 TG
Alim be quiet! Dark Power Pro 12 1200W
Mobo Gigabyte AORUS X570 MASTER
CPU AMD Ryzen 9 5950X
G.Skill 64 Go DDR4-3600 Trident Z Neo 16 16 16 36
WD Black SN850 NVMe 2 To
SSD M2 Samsung SSD 970 EVO M.2 PCIe NVMe 1To
SSD M2 Samsung SSD 960 EVO M.2 PCIe NVMe 500 Go
HDD 2To
GPU RTX 3090 KFA2 sg 1 clic / Waterblock EK + active backplate ek

J'ai des soucis graphique aussi avec la aorus master et ma rx6700xt

J'ai ma X570 Tomahawk depuis plus de 6 mois, et j'ai jamais mis a jour le BIOS... parce que j'ai pas de probleme.
Je me demande quand meme si je rate des trucs a pas le faire, en terme soit d'optimisation, soit de performances...

Tu as quoi comme problème ?

J'ai trouvé un truc intéressant, il semble que beaucoup ont un problème comme le mien.

C'est semble t'il une histoire de Split des ligne pcie 4.0

Même si le CPU a bien 24 lignes 4.0, 16 pour le pcie 16x, 4 pour le m2 et 4 vers le chipset.
Avec certains SSD, le Split est bancale, pour confirmer il me faut déplacer le SSD du slot m2a vers le m2b ou m2c

Mauvaise prise en charge du bios, on voit ce phénomène sur pas mal de mobo de marque différentes.

Et ça semble encore plus vrai avec les derniers m2 gonflé aux hormones (7gb/s en lecture et 5gb/s en écriture)

En gros je suis obligé d'attendre un nouveau bios.

Me demandez pas le pourquoi, mais en gros c'est une sorte de bug du Split des lignes pcie 4.0

Et c'est aussi pour ça que si je veux faire du x8/x8 il basculé en x4/x4.
Pour faire simple le Split ne me donne que 8 lignes pcie 4.0 pour le pcie 16x.
Bon plus qu'à attendre.



Le désactiver ?

Alors le desactiver dans le bios, le nvme WD_Black SN850, c'est pas possible, j'ai pas trouvé et je ne pense pas qu'on puisse le faire, faut le retirer.

Mais je vais voir avec Gigabyte ce qu'ils en pensent.

On varra bien, je sais, c'est pas vraiment important, PCIe 4.0 x8 c'est largement suffisant, mais j'aimerai comprendre vraiment, je lis tous et son contraire sur le net, le split des lignes PCIe 4.0 du cpu me semble ok, mais bon, je passe peut être à coté d'un truc, le cpu à divers lien, comment il split

Surtout que la il ne me donne que 8 lignes, donc si je veux faire du multi gpu, paf, x4 / x4 .... pas tiptop

Problème de freeze d'écran en jeu comme sur le bureau je pense à une incompatibilité des 2

arf.... c'est pas ça les X570 et les Ryzen, y a pas mal de probleme.

Tu as testé de forcé le mod pcie en 3.0?

Oui quand j'avais le riser en 3.0 et même problème

A force de creuser, on fini par faire des trous...

Donc , toujours dans le cadre de mon obsession du PCIe 4.0 16x qui ne tourne qu'en 8x,
Le SSD de WD, le sn850 semble poser des problèmes au x570, surtout si il est sur le chipset.

Mais il fout le Bronx, WD va nous pondre un correctif.

Une histoire avec le Max Payload Size (MPS)

Correctif le 12.....demain, on va voir si ça change qq chose, après bon, pcie 4.0 en 8x,

 c'est pas bien grave, mais plutot...frustrant

Du coup possible que se soit mon m2 sabrent aussi alors qui fous le Bordel

C'est quel logiciel qui te renvoie la valeur de la vitesse du PCI_E ?

C'était aussi des fichiers avec la version en extension (X570AE.F30, X570AE.33e)

Il ne fout pas la merde, ces perfs sont bridées par les settings par défaut du X570.

Après on peut discuter de la qualité de la validation du WD, pour ne pas avoir testé en PCIe Gen 4 son SSD sur un X570 et que sur les CPU AM4... Mais soit.

Un souci de PCIe 16X bloqué en PCIe 8X, c'est très clairement centré sur la carte mère et son BIOS (paramètres ou exclusions obscures).

A ma connaissance, aucun SSD Phison ne pose de soucis de compatiblité flagrante...

Y'a eu des MAJ de firmware pour les perfs, surtout récemment sur les Phison E18, mais c'est tout.


J'ai eu la màj du firmware du WD SN850, mais ça ne change rien, c'est vrai que la màj était plus lié a un problème de perf quand celui-ci est sur les ligne PCIe du chipset.

Mais je cherche toujours et je pense que je bouffe trop de lignes, une remarque que j'ai vu sur cowcot


source : cowcotland

Je pense qu'ils ont eu le cas, je cherche sur le net, je ne suis pas le seul, sans compter le nombres, certainement important de gens qui n'ont même regardés ce paramètre,
dommage, je ne trouve pas de schéma pour la répartition des lignes PCIe pour l'Aorus X570 Master.

J'imagine que les 24 lignes du cpu sont du type : 16 pour les PCIe x16, 4 pour le M2 et 4 pour le chipset,
mais pas sur que Gigabyte ne tape pas dans les lignes dédiées au PCIe X16 pour alimenter des trucs, quoi

On devrait toujours avoir un schéma de cette répartition dans la notice, les fabricants qui l'affichent sur la notice ne sont pas nombreux et c'est dommage je trouve.

Apres bon je commence à laisser tomber, comme ça n'a aucun impact sur les perf (ou presque) je laisse comme ça.

Je verrai bien les réponses de Gigabyte et D'Alternate.

Sinon le R9 5950x pwoua, c'est un monstre, pour l'oc je n'utilise que le pbo je limite à 200watts, c'est déjà bien, pour 4.2Ghz/all core en burn,
je peux optimiser, mais pour l'instant c'est parfait comme ça, ça chauffe, mais le wc encaisse bien et le reste max à 70°C avec un profil de ventilation "bas" en push pull sur les 2 rad 360,
même avec le rtx qui balance 350watts dans le circuit, les températures reste très bonnes, mais faut que j'optimise, mais grosse flemme lol, et franchement ce cpu n'a vraiment pas besoin d'oc.
J'aime bien bencher, je l'ai fait tourner ç 4.7x all core, 280watts, la ça commence à piquer, valable uniquement pour certain benche, mais certainement pas pour du H24

Sur ce, je vais faire carpette canapé et chercher si je trouve une explication, ça me gave cette histoire......

Non mais le port M.2 CPU n'influe jamais sur le nom de lane GPU en AM4. Le CPU ne peux pas le faire techniquement.

On peut juste splitter le bloc PCIe 16X en 8/8 ou 4/4/4/4 avec du PCIe Bifurcation pour des usages type SLI/CF ou carte RAID M.2 PCIe 16X avec 4 ports.

A priori le plus simple ça serait de contacter le support Gigabyte je pense.

Oui, j'attends des réponses, sur le forum Gigabyte, une autre personne a posté sur mon topic, elle a le même problème mais avec une GTX 1080ti, pour moi c'est hardware, elle est sur le bios f30.

Enfin bref, je vais laisser comme ça le temps d'avoir des retours de Gigabyte et Alternate, on verra bien.

Salut,

j'ai une question sur mon nouveau setup. J'ai une carte mère X570 AORUS Ultra. Je n'ai pas vu de topic spécifique aux AORUS B550/X570 alors j'espère poster au bon endroit.

Voici le lien direct vers le mode d'emploi de ce modèle de carte mère : https://download.gigabyte.com/FileL [...] 0709_e.pdf

Je m'interroge sur le raccordement de mes ventilateurs et de l'AIO.

Voici le schéma de la carte mère :
3) CPU FAN
4) SYS FAN 1 / 2 / 4
5) SYS FAN PUMP 5 / 6
6) CPU OPT





J'ai installé 4 ventilateurs "boîtier" (3 à l'avant et 1 à l'arrière), ainsi que 2 ventilateurs qui sont associés à l'AIO CPU.

Je comprends à la page 17 que les "SYS FAN PUMP" peuvent aussi bien fonctionner pour des "System Fan" que pour des "Water Cooling Pump". CPU OPT semble dédié aux pompes mais peut aussi fonctionner avec un ventilateur.

Ayant quelques doutes sur cet ensemble nébuleux, pouvez-vous me confirmer que mes branchements sont OK ?


Ventilateurs AIO = je les ai branchés ensemble sur le connecteur n°3 (CPU FAN), grâce au câble en Y fourni
Pompe AIO = je l'ai branchée sur le connecteur n°6 (CPU OPT)
Ventilateur arrière = il est branché sur le SYS FAN 1 (en haut à gauche de la carte mère)
3 ventilateurs de façade = je les ai branchés sur SYS FAN 2 / 4 et sur SYS FAN PUMP 5


Tout semble bien reconnu par le AORUS System Information Viewer.


Et par ailleurs, deuxième question étant donné que c'est mon premier AIO. Faut-il lui appliquer une courbe de régulation ? Doit-elle être identique au profil des ventilateurs CPU ?


Merci pour votre lecture et votre temps

Salut,

Ayant une carte aorus j'avais branché ma pompe de watercooling sur le port SYS FAN PUMP . Pour moi le CPU OPT sert si tu as 2 ventilateur sur ton CPU.

Et sinon sur cette même carte mère, je ne parviens pas à mettre à jour le BIOS. Je suis en version F32 et la F34 semble disponible.

Via l'utilitaire qui va chercher le BIOS en ligne, on me propose la F30...

Lorsque je télécharge manuellement le F34 et que je demande une mise à jour par fichier, il y a un message d'erreur. Pas au point tout ça

Les mises à jour de bios ont toujours très bien marché sur la mienne, par contre je l'ai ai toujours faites par le bios en téléchargement sur le site de gigabyte.

J'ai pas regardé.
Généralement, je télécharge le fichier, je le dézippe (pour avoir le binaire en .FXX il me semble), je reboote l'ordi, je vais dans le bios et je mets à jour depuis le bios.

(Ca fait un bail. ).


Après avoir lu d'autres sujets similaires, vu une paire de vidéos, et interrogé le support bequiet, mon install est bonne ; à cela près que j'ai modifié un paramètre sur CPU OPT.

Ainsi j'ai :

• Les 2 ventilateurs sur CPU FAN avec un câble 4 pins en Y. Dans le BIOS, ils sont paramétrés en PWM, ce qui veut dire qu'ils reçoivent une tension 12V constante puis la régulation est faite sur le courant
• La pompe sur CPU OPT a été paramétrée en régulation par la Tension (DC). Je pense qu'il y a pas le choix puisque son connecteur n'a que 3 pins. Pour ce qui est de la régulation, certains disent de la forcer à 100%. On lit dans la doc qu'elle doit fonctionner entre 9V et 12V. Je lui ai appliqué une courbe de régulation : 60% jusqu'à 50°C de CPU, puis entre 50 et 70 degrés, j'ai mis une pense de 60% à 100%. Ca évite de la faire tourner à fond en idle.

Je n'ai pas testé en charge mais cette fois je pense que tout est bon.

Tu as quoi comme pompe?

Pour te dire qu'il y a de quoi faire avec les mobo moderne (24watts/header), j'ai 6X120 sur la prise fan CPU (1.44 W / fan, des Bi Quiet silent wing 3, soit 6x 1.44watts=8.64Watts, j'ai encore de la marge lol) , 6x120 sur la CPU OPT, la pompe sur le HWPUMP6, sur FAN 1 j'ai un 140 et sur FAN 4 2X140.

Sur la X570 Aorus ultra : All fan headers are subject to support AIO_Pump, Pump and high performance fan with the capability of delivering up to 2A/12V @ 24W. (Tous les en-têtes de ventilateur sont soumis à la prise en charge AIO_Pump, Pump et ventilateur haute performance avec la capacité de fournir jusqu'à 2A/12V @ 24W.)

edit : en gros tu peux mettre n’importe quel fan sur n'importe quel header, même la pompe, ensuite tu configures tout ça dans smart fan 5.

Perso je ne fais plus attention à ça, je regarde avant tout la facilité du montage de mes prises fan.

Ensuite, je te conseil d'avoir une pompe qui tourne toujours à la même vitesse, pour éviter le bruit lié à la variation de la vitesse,
dans ton cas 10volts devrait largement suffire, la différence de perf entre la pompe à fond et à 10volts ne doit être que de 1°c grand max et encore.
Mais je ne connais pas suffisamment ta pompe pour te le confirmer, les pompes AIO c'est "spéciale" elles ont souvent un mini pour démarrer,
comme toutes les pompes, mais souvent plus haut que des pompes haut de gamme (je parle des Laing & co)
