Reprise du message précédent :
Bonjour a vous,

Ok donc je me prend pas la tête pour une CM plus grande.
Je valide le panier du coup  avec  :

carte mere :
https://www.amazon.fr/ASUS-A520M-PL [...] hardwfr-21
ou si je veux me faire plaisir (wifi 6 en plus)
https://www.amazon.fr/ASUS-PRIME-B5 [...] a64bb30e43

https://www.amazon.fr/AMD-Ryzen-550 [...] hardwfr-21

https://www.amazon.fr/Crucial-CT500 [...] hardwfr-21

Et je reviens vers vous quand tout bien reçu?

Merci encore et bon dimanche à tous.

c'est nickel,

pas trop d'intérêt de prendre du B550M à mes yeux
tu la payes 20€ de plus que la A520M wifi, pour juste un slot M.2 en plus et du wifi 6, sinon le reste c'est pareil

Oui et ptet le bluetooth en plus?
J'ai pris la B550M, la A520M avait un délai de 3 jours en plus. (pour 20 euros ca m'emmène pas loin)
Je te tiens au jus.
Encore merci pour ton aide et ta patience ainsi qu'a Lesabreur ;-)

ya le bluetooth sur la A520M Tuf wifi

si tu peux pas patienter 3 jours, alors ok je comprends

Salutation,

je reviens après de nombreux messages    mais tu vas rencontrer un 1er point de blocage, la licence Windows du pc Asus qui n'est pas transférable (version oem).
donc t'es partie pour en racheter une nouvelle.
je ne vais pas entamer de discutions sur les licences du marché gris au risque de subir la foudre ( cf règles)   .

le second point de blocage, reste la prise en charge du cpu r5 5500 comme évoqué juste plus haut par kabyl;
là ou la tuf A520M avait un bouton flashbios, la b550m n'en a pas à disposition, donc wait & see .


Oui désolé pour le nombre de pages, n'étant pas très connaisseur et vu qu'il y a une certaine importance pour la manip, j'ai préféré bien verrouiller le truc.
J'ai récupéré la clé windows de mon pc, du coup elle ne serait pas transférable malgré tout si j'ai bien compris?
Si je regarde cette page :
https://www.asus.com/fr/motherboard [...] a-wifi-ii/
Je lis ceci :
Socket AMD AM4 :Compatible avec les processeurs d’ordinateurs de bureau Ryzen™ 5000 Series/ 5000 G-Series/ 4000 Series/ 3000 Series
Du coup je ne comprend pas pourquoi le CPU ne serait pas pris en charge?
Redis moi il est encore temps de modifier ma commande.
Encore merci

Oui, non transférable car rattacher à la carte mère de ton pc actuel car version oem.
tu peux tester mais les serveurs Microsoft te le dirons des lors que tu souhaites l'activer

edit: j'ai rien dis pour la carte mère   , j'étais sur la version I de cette carte mère.
la version II est d'office compatible avec son seul bios donc ça roule.
https://www.asus.com/fr/motherboard [...] -A-WIFI-II

Pour windows cette méthode conviendrait?

https://lecrabeinfo.net/reactiver-w [...] -mere.html

tu peux tenter le cas numéro 2 vu que changement de matériel.
mais est ce que l'interlocuteur procédera au transfert? j'en doute.

Cela serait plutot cas numéro 1 vu que je n'ai pas encore fait la modif matérielle, non?

https://lecrabeinfo.net/lier-son-co [...] on-pc.html

de tte façon, tu peux quoi qu'il arrive installer windows sans license, suffit de cocher que t'as pas de clé au moment où ce sera demandé

t'auras tout le temps de gérer avec Microsoft ou trouver une autre solution

ps: je t'ai envoyé un message privé

Thanks ;-)

Bonjour à tous,
J'ai reçu tout le matériel. (commandé hier!) :-)
Des précautions a prendre avant de tout remplacer?
Pour infos un DVD est fourni avec la CM.
Merci

Voici mes premières interrogations :

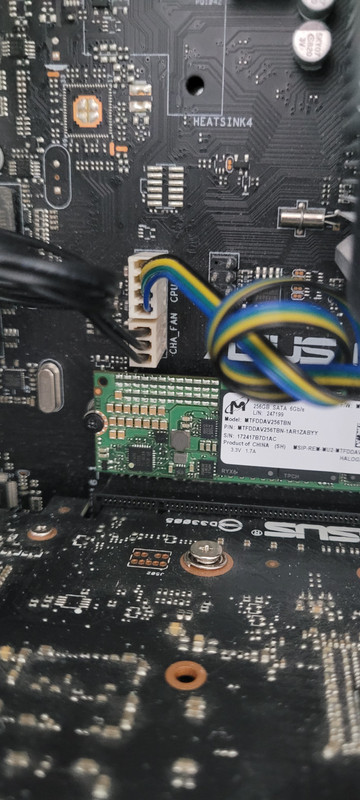

- concernant les ventilations. Sur le PC d'origine j'ai une prise 4 broches pour le ventilo du CPU et une prise 3 broches pour la ventilation générale (qui fait sortir l'air chaud du pc). Comment faire le branchement sur la nouvelle CM (cf photos
ancienne CM
https://i.postimg.cc/Fs8h4hFL/Venti [...] 3plots.jpg

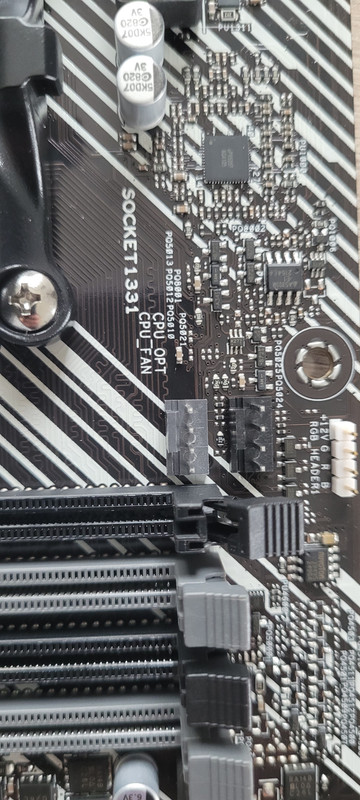

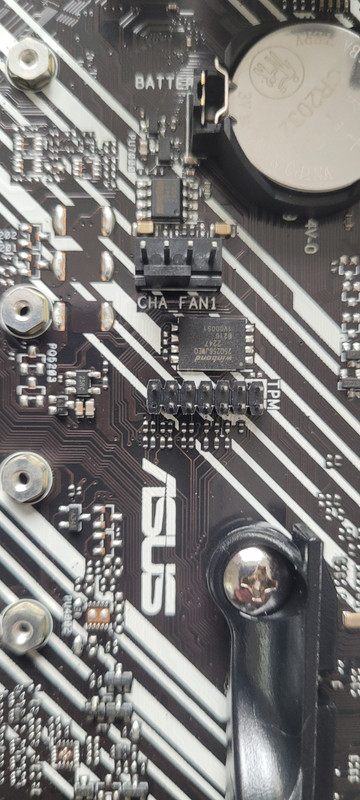

nouvelle CM
https://i.postimg.cc/pL1vZx4T/Ficheventilnouvelcm1.jpg
https://i.postimg.cc/zGy6qh2z/Ficheventilnouvelcm2.jpg

- concernant le SSD je trouve qu'il est très incilné. Sur l'ancienne CM il était droit.
https://i.postimg.cc/xdSRBNWF/SSD1.jpg
https://i.postimg.cc/WbgS87yJ/SSD2.jpg

Sinon j'ai installé le CPU+ventil et remis les 2 barettes RAM.

Merci pour votre aide et conseils.

les ventilos, tu peux brancher un 3 pins sur un connecteur 4 pins, c'est pas un souci, c'est compatible

branche juste celui du ventirad sur cpu_fan (le gris)
les autres, sur les sys_fan, à ta convenance

.

le ssd il est trop penché pcq il manque une entretoise (v. sachets fournis avec la carte mere)

Ok super merci!
Bon me reste plus qu'a débrancher rebrancher.
Je suis le même ordre?

Ancienne CM
https://i.postimg.cc/k5jx77wW/Ancienne-CM.jpg

Nouvelle CM
https://i.postimg.cc/9MdCGQS7/Nouvelle-CM.jpg

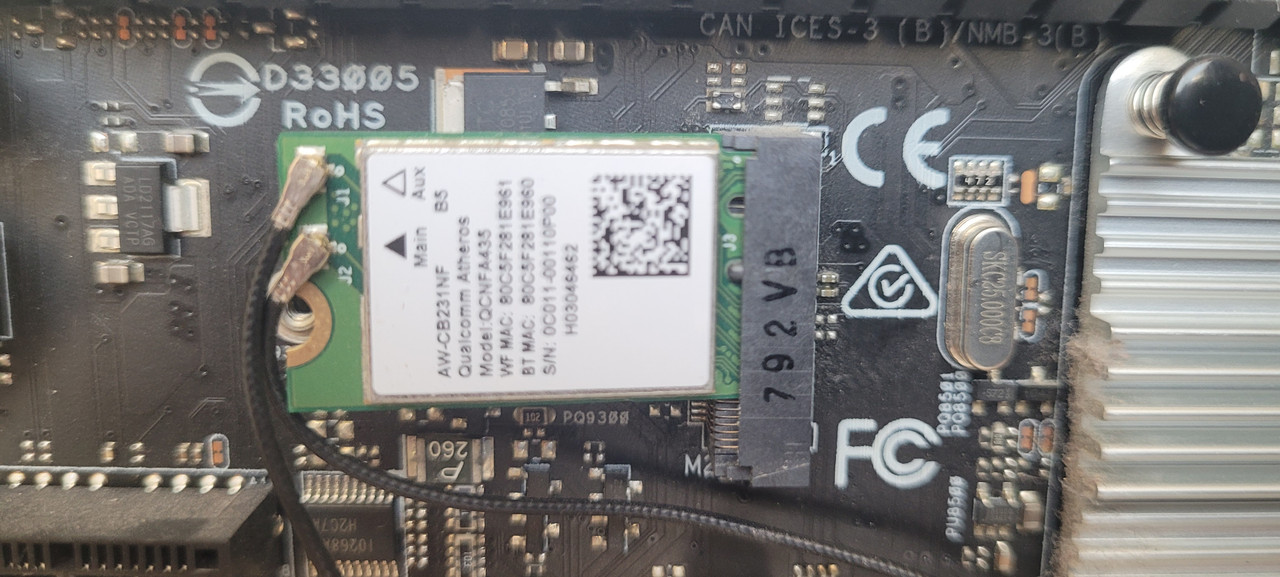

Il ne semble pas y'avoir d'emplacement pour ce composant sur la nouvelle CM :
https://i.postimg.cc/ydnKxr2q/20231023-171930.jpg
https://i.postimg.cc/W3YyQRQ4/20231023-172011.jpg


a gauche le son, qui va a gauche sur la nouvelle cm

au milieu a mon avis c'est des usb 2.0 ? faudra regarder ce qui est noté sur la carte mere une fois que tu le retires

a coté, aucune idée de ce que c'est les JLED LEDHEADER, a ce stade, branche pas ça pr pas faire de betise

les sata, où tu veux sur la nouvelle, mais commence par ne pas les brancher et installe windows d'abord sur le nouveau SSD seul connecté sur la cm

tout a droite, j'arrive pas à dire non plus ce que c'est

qqpart dans le tas faut les connecteurs du boitier, mais je sais pas où ils sont, faudrait suivre les fils à partir des boutons de la façade pr être sûr

si c'est le gros trucs à droite, c'est pas standard, faudra chipoter un peu ms j'ose pas le jurer

(y'a pas une reference notée qqpart sur l'ancienne carte mere ?)

Ok,

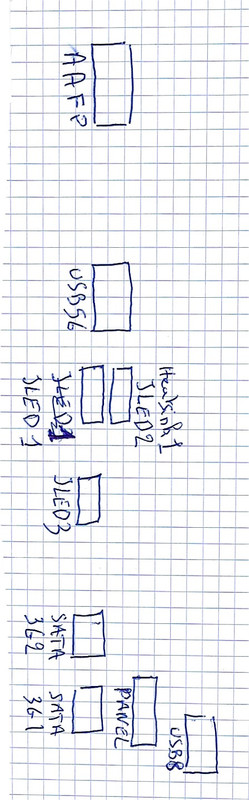

Voici un petit schéma si cela peut t'aider?
https://i.postimg.cc/fRq7YxS6/Sch-ma.jpg

Pour le composant que je cherchais il était branché sur M2 WLAN (cela doit être le wifi? Si oui je peux le virer vu que la nouvelle CM a le wifi via une antenne).
Merci encore

AAFP2 c'est l'audio, tu branches.
Le SPDIF OUT c'est une sortie son SPDIF, ta nouvelle carte mère a peut-être aussi cette option. Sinon tu branches pas, mais t'auras plus le son "optique ou coaxial", probablement en façade, ou derrière sur une équerre séparée. Remarque, t'as peut-être même pas l'option on voit pas bien sur la tof.
heatsink led c'est sans doutes des led qui sont installées sur un dissipateur/radiateur quelque part.
Au pire tu suis le fil pour voir vers quel coin il va.
Il y a des chances pour que tu ne puisses même pas les brancher, si ton PC était un "tout monté", et t'auras plus les LED qui fonctionnent.

Vu la saleté de la carte mère, je ferais un bon gros dépoussiérage avant d'installer la nouvelle


Merci beaucoup, la photo dont tu parles c'est l'ancienne carte mère.
Je cherche comment rebrancher la nouvelle.
Merci encore ;-)

purée, mais pourquoi ils se sentent toujours obligé de réinventer l'eau chaude avec leurs conneries de connecteurs
y'a pas grand chose de standard au final, ca va être chiant

- les usb je suis pas certain que ce soit standard (c'est celui de droite qui me fait douter, du coup j'ai l'impression qu'à gauche c'est 2 connecteurs l'un sur l'autre)

- le connecteur du front panel il est pas standard non plus, enfin surtout, il est gigantesque...
un connecteur de 20 pins alacon pour y mettre 4 fils... n'importe quoi

je confirme, a ce niveau là faudra chipoter,

- peut-etre acheter une rallonge du genre ça, pour pouvoir te repiquer dessus
https://fr.aliexpress.com/item/1005005236848180.html

- ou alors faut ce genre là, et sortir les fils pour les remettre dans des connecteurs plus petits
https://fr.aliexpress.com/item/1005004842055767.html

ps: y'en a sur amazon, mais les prix sont abusés... https://www.amazon.fr/Shakmods-Fa%C [...] B071CDMLDP

Ouais, surtout que c'est du Asus, ils auraient pu faire simple.
Pas bête la rallonge ali
C'est le plus simple.

Le connecteur USB il y a quand même des chances que ce soit pas proprio, le pinout (grace aux couleurs) a l'air identique :

Même couleur pour les - et les +, le 5V en rouge classico, et les deux pinoches pas utilisées au bout.

Les deux connecteurs l'un sur l'autre ce sont des LED, rien à voir avec l'USB à gauche.

Merci :
Pour l'USB j'ai 2 connecteurs différents.

Celui qui était connecté en USB 56 (5+4 fiches) sur l'ancienne CM :
https://i.postimg.cc/hj9N49S7/USB56.jpg

Celui qui était connecté en USB 8 (4 fiches) :
https://i.postimg.cc/59KSYX6H/USB8.jpg

Sur la nouvelle CM j'ai USB 34, USB 12 avec 5+4 fiches et a gauche de USB 12 un 4 fiches sans aucune indication...
https://i.postimg.cc/sD9SP129/Ports-USB.jpg

Bon pour 8 euros je vais prendre sur amazon....
Par contre comment on fait pour retrouver quelle couleur va ou? (j'ai vert, blanc, rouge et noir).
Et au vu de la fiche que tu m'indiques sur les liens ali express, je ne vois pas ou je peux brancher cela sur la CM...


Merci

Le 4 fiches sans indication, à priori c'est un connecteur pour ventilo (FAN2).
Marrant le connecteur USB 4 fiches du boitier, t'as combien d'USB en façade sur le boitier Asus ?
Du coup le 4 fiches USB tu le mets sur la ligne du haut ou du bas d'un des connecteurs 12 ou 34, en faisant attention à la pinoche non utilisée, qui doit être à droite.

Ok.
J'ai 4 orts USB en façade
Ok du coup par exemple ce qui était en USB 56 (5+4 fiches) avant je met sur le connecteur 12 et ce qui était en USB 8 (4 fiches) je met sur 34 en bas?

Autre question,
Si je remet la carte son (soundblaster AE 5 plus) je débranche la fiche AAFP de la carte mère pour la brancher à l'arrière de la carte son?
Ou est ce inutile de remettre la carte son vu le modèle de carte mère?
Merci


Oui tu peux, si t'as la place et que ça t'es utile la SoundBlaster doit être meilleur que le chipset audio de base. T'as pris une PRIME (c'est entrée de gamme Asus, c'est pas TUF et encore moins ROG où tu as des chipset audio plus haut de gamme), après pour monsieur tout le monde un chipset audio basique fait le taf dans 90/95% des cas.


Je débranche bien du coup la fiche AAFP de la CM pour mettre sur la carte son?
Merci beucoup

Ah et j'espère que tu as bien utilisé le ventirad fourni avec le 5500 plutôt que le ventirad fourni par Asus (qui est celui qu'on avait avec les vieilles génération d'AMD comme les Phenom).



Oui sinon tes prise micro/casque boitier seront sur le chipset audio de la carte-mère.

Oui j'ai mis le ventilateur reçu avec le CPU tout neuf.
Ok merci pour la carte son.

Me reste plus qu'a attendre les dernières réponses pour les branchements concernant les fiches USB, les 3 fiches JLED et le panel lol

Encore merci

pour les jled, perso j'ai aucune idée de comment identifier quel fil correspond à quoi
j'aurais tendance a dire que c'est du 12v, vu qu'il y a 5 fils mais sans certitude

le plus prudent serait de s'en passer, pour pas risquer de griller qqch


.

pour le front panel, t'as 4 fils
le plus logique serait de penser que c'est une paire pour power, et une paire pour reset (si t'as un bouton reset sur le boitier)

avec un peu de chance, y'aura du texte juste en dessous pour dire quoi est quoi, comme sur ta nouvelle carte mere


si pas, et si tu peux, suis les fils pour voir lequel est relié à quel bouton,
apres, y'a pas de polarité donc peu importe si tu inverses deux fils d'une paire


spontanement, j'ai envie de penser que :
- noir + rouge = power
- vert + blanc = reset


tu n'as pas forcement besoin d'attendre de recevoir le cable amazon si tu veux deja allumer ta machine et installer windows
il suffit de toucher les deux pins pwr_sw de la B550 avec l'extrémité d'un tournevis, ca fera contact et ca demarrera le pc

ce sont les pins 3 et 4 de la ligne du haut (ci-dessous en orange)


Ok merci beaucoup,
Les JLED j'ai 3 broches (2 avec 5 fils et 1 avec 4 fils)
Donc ce que j'ai écrit pour l'USB c'est bon?
Non pas de bouton reset en facade.
Pour le front panel ok j'essai de démonter la facade, par contre je ne vois pas du tout quel serait l'emplacement sur la nouvelle carte mère
C'est une prise 4 plots au dessus et 5 en dessous?
Je vais pas tenter le coup, je vais attendre le cable amazon ;-)


Il y a deux "header" led, un gros avec du rouge et du noir, et deux petits avec rouge/blanc/vert/noir.
Si on s'en tient au code couleur de l'USB, le rouge c'est du 5V, le blanc c'est le "-", et le vert le "+". Le noir doit être GND/masse.
Le orange on dirait qu'il passe d'un cable à l'autre et qu'il n'est pas sensé être en contact avec la CM, mais je peux me gourrer.
Ca ressemble à des bandeaux de led ou une connerie du genre, évidemment avec un pinout proprio pour simplifier
Il y a peut-être un bouton quelque part sur le boitier où tu peux commander ou allumer les LED.

Mais en soit t'es pas obligé d'avoir des LED pour que le PC fonctionne, donc osef

pr les usb, j'ai pas suivi, je relirai ça tout a l'heure à mon aise



l'emplacement c'est celui que j'avais entourré en orange,

si pas de reset sur le boitier, alors c'est peut-etre un cable pwr_led (dans ce cas, y'a une polarité à respecter, je dirais que le vert ou le rouge est le -, et blanc / noir +)


avec les cables amazon, selon que c'est l'une ou l'autre paire, faudra faire ceci

si c'est bouton power c'est blanc et vert, c'est facile

si c'est rouge et noir, ils sont pas côte à côte > faut chipoter



- soit déplacer le noir ou le rouge pour qu'ils soient l'un a coté de l'autre (ca se retire en enfonçant une aiguille par le coté "carte mere", pour dégager les deux pattes de fixation qui retiennent le cable ds le connecteur)
- soit, si y'a dans le lot de cable des cables individuels, genre hdd + et - , rien ne t'empêche de les utiliser a la place du cable noté pwr_sw, pr aller les mettre sur le rouge et noir qui sont trop éloignés (ca reste des pauvres fils quoi)

si t'as un doute, qd t'auras reçu les cables, tu nous fait une photo où on voit bien, et on avisera des possibilités


Je dirais l'inverse.
En général en électronique, blanc/noir indique le - et n'importe quelle couleur indique le +.

Je miserais aussi sur rouge/noir pour power_switch.

Pour l'USB comme dit plus haut pas de soucis c'est standard.


c'est ce que je voulais dire



Hello,

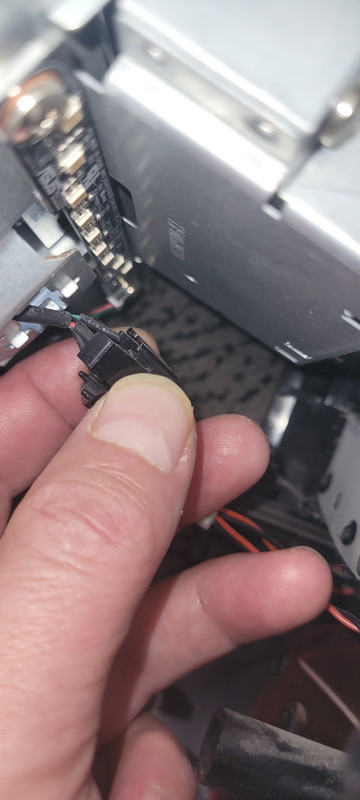

Alors pour front panel les 4 fils vont au bouton power
https://i.postimg.cc/6pbDrQvb/Panel.jpg

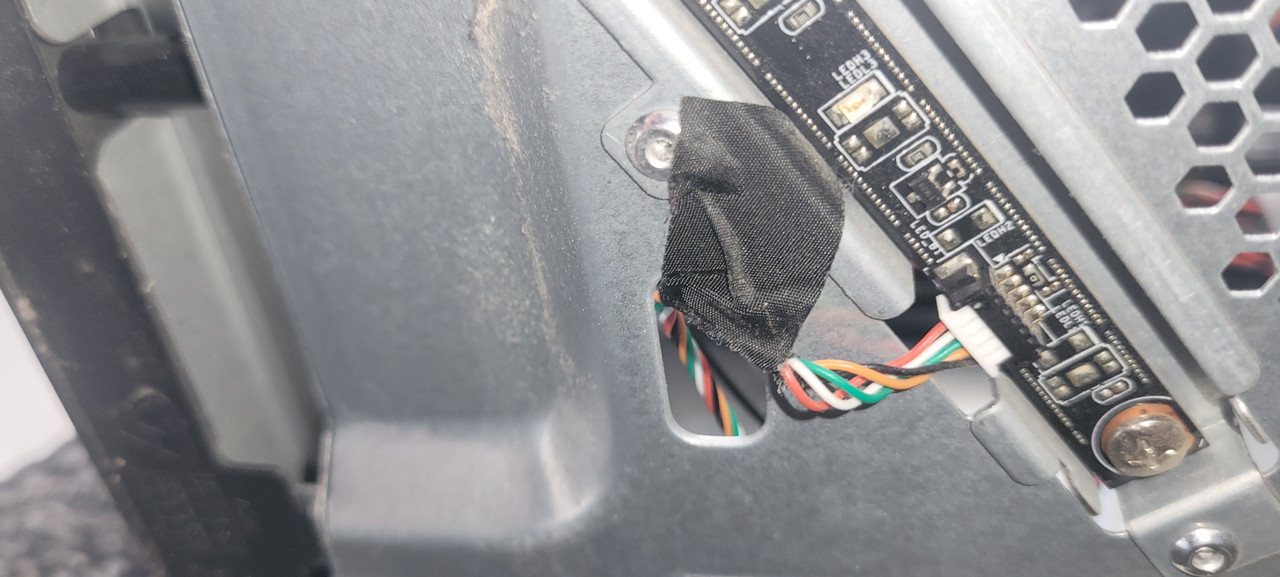

Pour JLED 2 cela semble aller sur de l'éclairage
https://i.postimg.cc/KjmqSXTg/JLED2.jpg

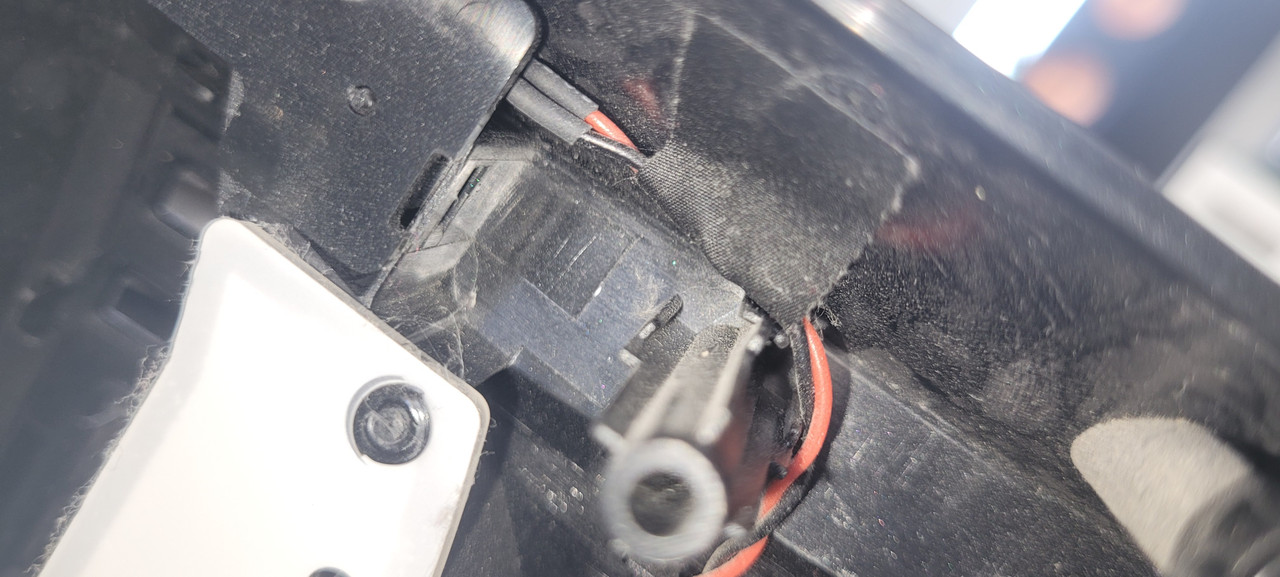

Idem pour JLED3
https://i.postimg.cc/qqQmpmcD/JLED3.jpg

je plussoie pour le connecteur USB standard

tu branches le câble 4+5 broches que tu as linké via ce lien https://i.postimg.cc/hj9N49S7/USB56.jpg sur le connecteur USB 12 ( il y a détrompeur , tu ne pourra pas te louper)
celui ci va alimenter/connecter les 2 ports usb 2.0 en façade.
les 2 autres ports usb 3.0 sont gérer par un plus grand  connecteur 19 pins, que tu as à disposition sur ton ancienne et nouvelle carte mère comme ci dessous



tu branches le câble 4 broches que tu as linké via ce lien https://i.postimg.cc/59KSYX6H/USB8.jpg  sur le port connecteur 34 (ligne de pins du haut ou du bas peu importe) en respectant la polarité , c'est à dire câble rouge 5v sur ta gauche si tu es face au connecteur. (pin n°1 ou 2 selon la lignes de pins utilisés)
Au vue de la façade, celui ci va potentiellement alimenter/connecter le lecteur de carte multi-format ( sd, mini sd etc)

pour les câbles des leds du boitier mode déco Asus rog, osef comme indiqué plus haut, donc tu peux les enrouler et mettre de coté.

pour le reste, plus qu à brancher les câbles comme  préconiser par kabyll pour la partie bouton marche/arrêt.





Voila une photo plus précise de la fiche panel existante :

https://i.postimg.cc/02JksZQy/detaifrontpanel.jpg

Et la photo de plus pret de l'emplacement sur la CM :
https://i.postimg.cc/jSHd3Jz5/Fiche-cm.jpg

Si besoin je peux les sortir de la fiche (comme indiqué par kabyll) et les souder a l'étain (plus gaine thermo) sur le cable commandé sur amazon?
