Bonjour à tous,

Je voulais savoir si certains ici connaissaient la technique pour souder un connecteur USB 3, et un autre connecteur JFP1 (PANEL) sur une carte mère qui en est dépourvu d'origine

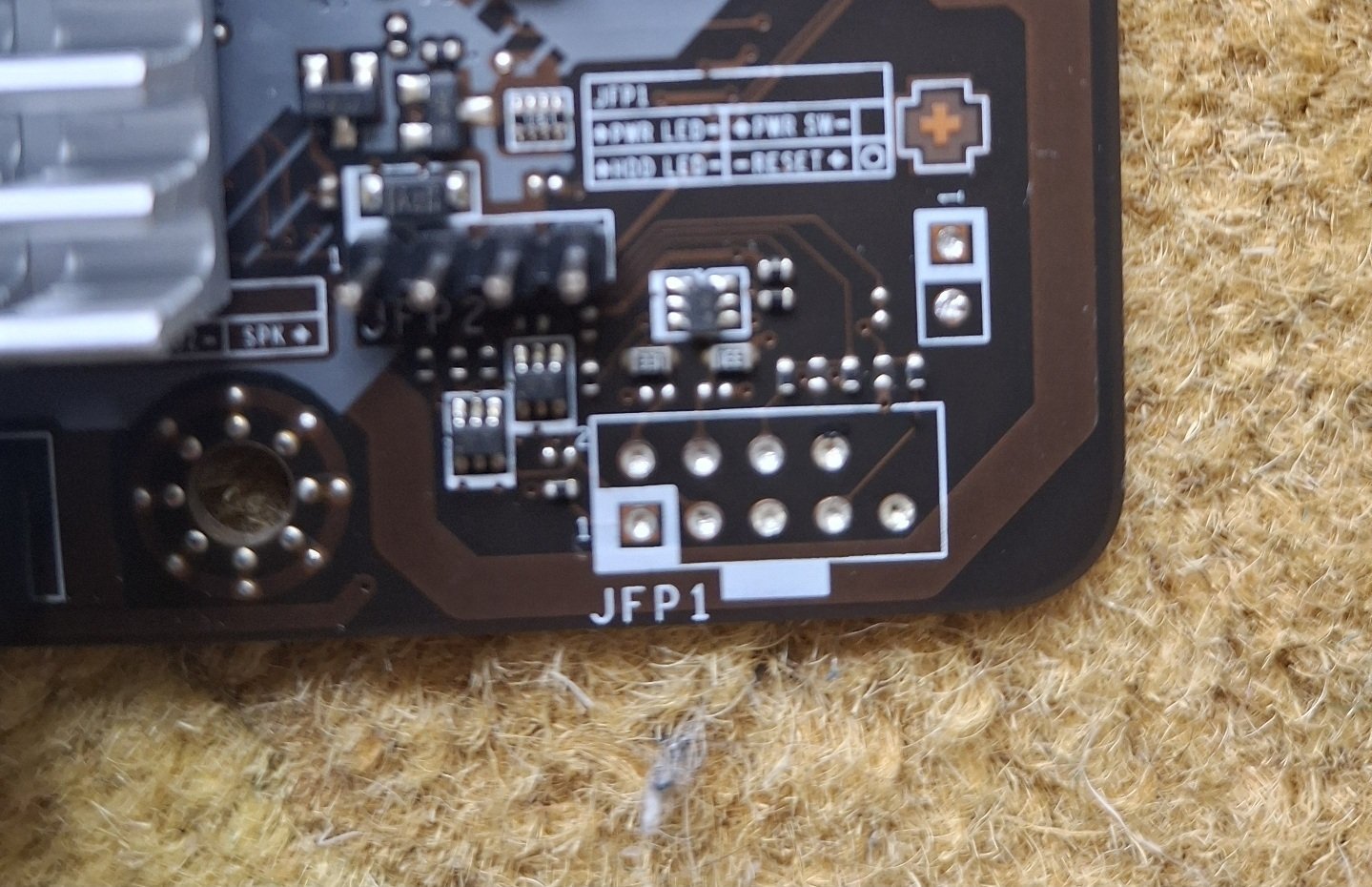

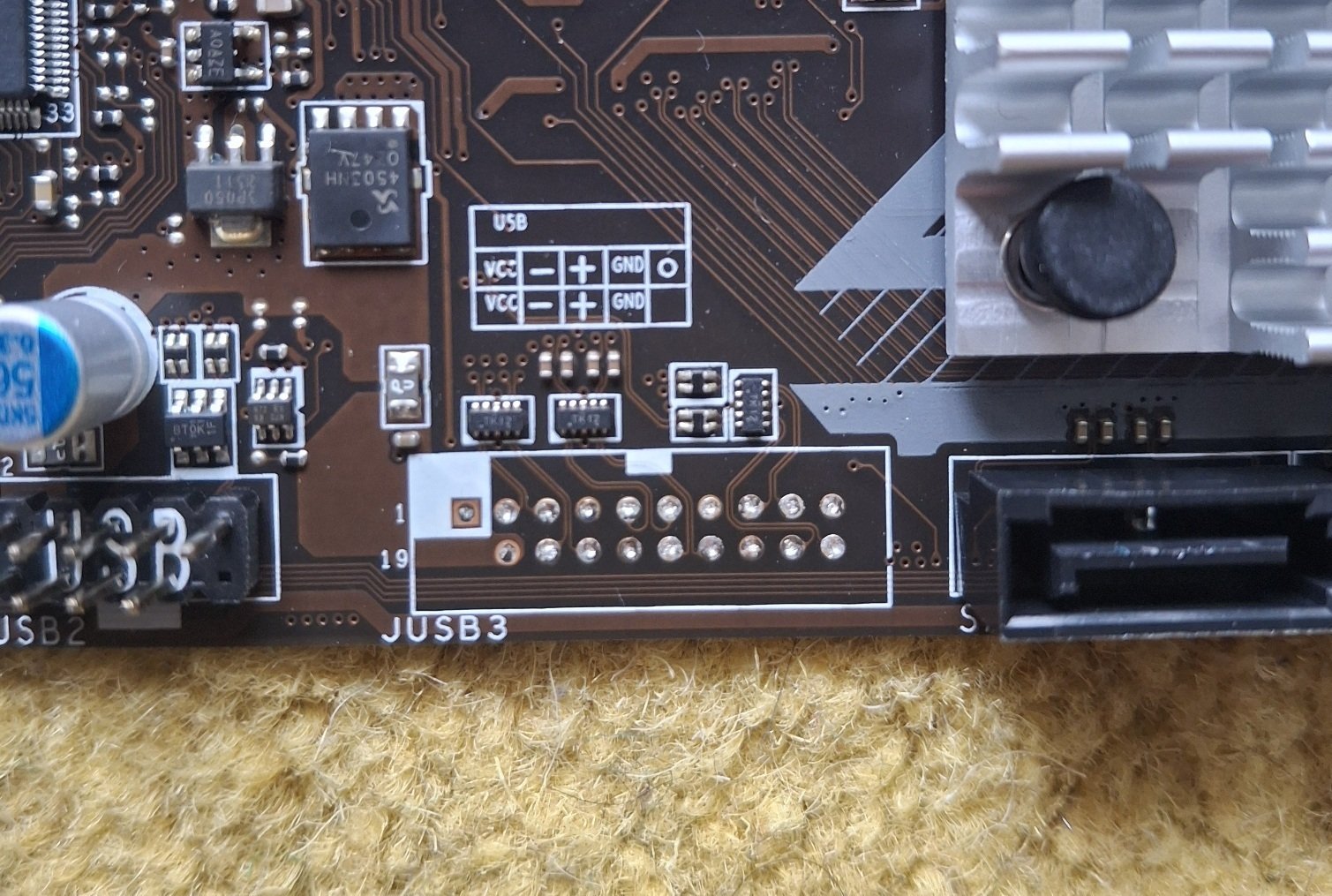

Voila mon cas : j'ai une carte mère MSI B450M-A pro dont il manque ces connecteurs (voir photo). J'ai l'impression que la carte est neuve, mais que ces 2 composants n'ont juste jamais été soudé en usine. J'aimerais donc réaliser moi même la soudure pour voir si la carte mère pourrait fonctionner

Ma question c'est surtout de savoir s'il y a une technique facile pour réaliser cette opération car en fait il y a déjà une brasure présente (je pense que c'est la brasure d'origine). Est-ce qu'il suffit de chauffer la brasure (peut être au souffleur a air chaud, ou a la flamme pour souder le composant? comment ça se passe en usine?

Merci pour vos réponses. Malgré mes recherches, je n'ai trouvé aucune réponse a mes questions.... Je vous envoi les photos



Bonjour

L'USB3 on dirait qu'il a été arraché, le front panel on voit pas bien sur la tof.
Quoi qu'il quelqu'un d'un peu expérimenté en soudure (pas moi) peut te faire ça en quelques minutes c'est rien. Mais si tu n'as jamais fait et que t'es pas doué (comme moi) c'est galère.

En usine ce sont des machines qui s'en occupent, je leur ai jamais demandé

Vas demander ici, ils te diront tout ce que tu dois savoir si veux le faire toi même :
https://forum.hardware.fr/forum2.ph [...] w=0&nojs=0
Lis la 1ère page pour savoir comment poster.

Merci pour ta réponse artouillasse.

Pas doué, on va pas dire ca mais pas expérimenté c'est sur lol. Par contre très motivé pour faire ca moi meme
Non ca a pas été arraché, enfin je crois pas. Si on regarde l’arrière il y a pas les pates du connecteur comme il y a d'habitude....

Ca peut arriver d'arracher tout le connecteur, avec les pattes.
Après je te dis ça par rapport à la première photo, sur la deuxième c'est flou.
Parce qu'arracher les deux connecteurs de cette manière faut quand même le faire.

Et s'il n'y avait pas de connecteur "d'origine" il y aurait quand même des trous.

Sinon j'ai jamais vu une carte d'origine sans le connecteur FP, à moins que ce soit une typiak en chinoisium mais ce serait bien imité et un peu bizarre.

En usine, ca se passe en plusieurs passe sur une ligne d'assemblage :
( exemple de ce que je connais pour des composants automotive, process certainement différent pour une carte mere )
- insertion pcb
- application du brasage avec un masque
- les robots a tetes revolver posent les composants au bon endroit
- passage au "four" pour finaliser les soudures
- controles
- reprises manuelles en cas d'erreur de diagnostic, en général fer a souder infrarouge pour chauffer précisemment sans toucher, certaines lignes ont des robots qui savent ressouder un composant sans intervention humaine de nos jours
- recontroles
- au rebut au bout d'un certains nombre de réparation ( 1 ou 2 en général )
En général tu as 5 a 10% qui partent a la poubelle en sortie de ligne en france. en allemagne tu as 20% qui part a la poubelle car ils ne s'embetent pas a réparer, ca doit etre bon du premier coup.

ouais je sais pas d'ou elle sort celle la ^^
Bin alors si d'origine y a des trous sans brasure c'est que ca a été désouder mais c'est super propre c'est bizarre....

Tu l'as sort d'ou cette carte ? tu dis elle "semble" neuve ... mais tu l'as acheté neuve dans une boite avec une facture ?

c'est "le bon coin"    j'ai pas d'historique - le vendeur disais qu'elle était neuve... lol visuellement elle a pas été utilisé pour moi la i/o shield est encore scellé

J'dis ça mais j'me plante peut-être.
J'ai cru aussi voir des cartes avec des pastilles blanches à la place des connecteurs "optionnels".
En gros ils font des pcb pour plein de cartes différentes, sur certaines ils vont mettre 2 ports, sur d'autres ils en mettent 4 (je vulgarise).

En tout cas sur la photo au dos du PCB c'est clair que ça a été arraché, mais je veux bien me tromper.

oui c'est bizarre, a moins d'avoir un autre connecteur pour le front panel

apres des supports traversants pour souder les pin de l'autre coté ca doit pouvoir se refaire, c'est presque ce qu'il y a de plus simple a souder en fonction du coté du point de contact
avec un fer classique assez fin, faut juste arriver a passer les pins en nettoyant la brasure, a la tresse et au fer s'il chauffe assez
Je te dirais ca depend du fer que tu as a ta dispo, car faut chauffer un peu plus pour la brasure et avoir de la tresse fine qui chauffe vite
faut il trouver le connecteur a souder

si tu trouves les connecteurs a perdu pour perdu je jouerai aussi a ressourder aumoins un jfp1

A mon avis de vendeur du bon coin te l'as quand meme fait a l'envers, tu peux pas essayer de voir avec lui qu'il te le reprenne ?
s'il veut pas c'est qu'il est pas blanc

A ce moment la tu l'informe que tu ouvres un litige au boncoin en expliquant que la carte n'est pas neuve ou neuve et defecteuse et que le vendeur t'as menti ...

Regardes sur le site de msi et tu vois que la carte a les connecteurs

Le connecteur t'en trouves par palettes chez ali :
https://fr.aliexpress.com/item/1005007089962413.html
https://fr.aliexpress.com/item/1005007477142551.html

Edit : my bad c'est ceux là, j't'ai donné les mâles
https://fr.aliexpress.com/item/1005005892412338.html

Edit² : j'suis bourré c'était bien les mâles qu'il faut :|
Enfin, le bon genre de connecteur.

Au fait, attention au pas, c'est pas tous les mêmes, c'était pour donner l'idée du connecteur et de l'endroit où tu peux le trouver.

Le mec du bon coin m'a remboursé la carte donc bon ca va de ce coté la, mais maintenant ça a excité ma fibre de bricoleur d’où mon post lol

J'ai fais plein de recherche sur les connecteurs, effectivement le USB3 très facile d'en trouver par contre le JFP1 j'avais pas trouvé, mais en fait effectivement je peux prendre un 10 pin standard, et au pire je casse un pin pour faire le détrompeur et hop ca ira

Je vais me renseigner pour acheter une tresse j'en ai pas encore. apres en fait oui je pense que c'est faisable en virant les brasure une par une et en resoudant


Il t'a remboursé la carte et tu l'as gardée ?
pas mal comme plan, tu perds pas grand chose a essayer de la faire marcher , si tu y arrives tu es plus que gagnant
Apres si la brasure est propre tu peux aussi considérée la carte comme étamée, mais faut quand meme essayer de faire passer les pins


j'ai demarré la carte en court circuitant les connecteur du power switch, elle démarre parfaitement

J'ai commandé les 2 connecteurs sur aliexpress je vous tiens au courant

bin oui mon plan ca aurait été de chauffer au souffleur a air chaud ou a la flamme toute la zone du connecteur pour juste faire traverser les pins, mais je sais pas si ca peut marcher...

si ca marche pas j'essaierais de virer la brasure a la tresse ou pompe a vide, non?

Je suis une quiche en soudure... deja je suis pas tres bien outillé. j'ai de l'etain de merde je crois et je manque cruellement d'experience...

Merci pour votre aide en tout cas

Et tu peux me croire sur parole, c'est l'expérience qui fait toute la différence, et ce que j'avais à faire était autrement plus simple.
Fer de merde + étain d'un autre siècle + grosse quiche en soudure =
