Reprise du message précédent :


+1



hey ben
le docteur House du fil



J'avais essayé sur un tweeter Goodmans, j'avais vite abandonné

Sinon tu trouveras aussi bien avec la SL-2000 de chez technics, en noir comme chez moi. Toute simple et sans doute increvable

Voici les photos de mon JVC AX 50.
Le truc particulier de cet ampli c'est qu'il est de classe Super A.
Pour ceux qui aime l'électronique ils sont gatés
Le réglage du volume est motorisé



c'est le merdier

Ouai, une des raisons pour que je ne l'utilise pas tout les jours.
Et aussi à cause de sa classe, car il chauffe pas mal, même à faible volume.



Génial !!


 J'aurais surrement à refaire la même chose un jour



C'est en effet très bordélique, mais j'ai souvent vue cela chez JVC ...

Je n'ai pas un bon souvenir du matos JVC, j'avais un AX R551 XBK jolie appareil mais techniquement et musicalement assez mauvais, en grande partie à cause de ce "fameux" circuit que JVC vendait comme étant capable de rapprocher ses amplis de la classe A (notez bien la nuance, on est pas dans la classe A et c'est évident quand on vois la conception des amplis JVC qui emploient ce système ).

Deux choses m'avaient refroidis avec l'AX R551, la première est que l'étage de puissance était très fragile, par exemple l'ampli ne fonctionnait pas sous 4 ohms, c'était 8 ohms au minimum, le circuit de protection réagissait assez vite quand on forçait un peu l'appareil, en faite je n'ai même pas le souvenir d'avoir pu pousser le volume à fond même si ça ne sert pas à grand chose, mais ce que je souligne en dit long sur le soins apporté à l'étage de puissance ...

A noter également que j'ai grillé deux fois les sorties de cet ampli JVC pour une raison qui m'échappe encore, bien évidemment, ce sont des composants Japonais qui a l'époque étaient déjà difficile à trouver, mais surtout, à chaque grillage des sorties, outre le fait qu'il faille encore et toujours remplacer tous les transistors de puissance, il y avait systématiquement la pièce frappé du logo "Dynamic Super A" à remplacer sur les deux canaux, pièces parfaitement cramé !

Je ne connais pas bien ce composant, je le soupçonne de driver l'étage de puissance épaulé par d'autre petit transistors pour l'amplification en tension ...

Enfin, le son de cet ampli perdait de sa "qualité" (si tant bien qu'il en avait une) avec le temps ou je ne sais quoi d'autre, je me souviens que lorsque je tournais le potentiomètre de volume à la moitié, le son n'avait plus la même qualité, à l'époque je n'avais pas d'oscillo, mais ça m'aurait bien plus de voir la tronche du signal poussé à ce niveau, à l'écoute j'avais l'impression que les fréquences les plus basse et les plus haute s'atténuaient, par contre au milieu du spectre ça envoyait, si bien que j'étais obligé de retoucher l'égalisation vers le bas sur les fréquences médiane

L'AX R551 équipé du "circuit d'attaque GM Driver" et du composant "Dynamic Super A" est c'est ce que j'appel un mauvais amplificateur audio, je ne sais pas si les "gadget" que JVC a mis dedans y sont pour quelque chose.

A l'époque j'avais un ami qui touchait énormément sa bille en électronique, il fabriquait ses propres amplificateur audio pour le spectacle, c'était la grande époque ou une très grosse majorité des constructeurs trichaient à n'en plus finir sur les watts (rare était les amplis qui assuraient leurs watts) c'est la raison pour laquelle il fabriquait ses propres amplis (qui pesait en moyenne 30 kg ! Le plus lourd n'était pas transportable et ce ne sont pas des conneries    ) ses ampli étaient simple, très grosse double alimentation, deux canaux parfaitement séparé (deux amplis mono donc, l'un ne sait pas si l'autre existe, aucun ne profite de l'autre ) de très gros étages de puissance, pour la partie "préampli" de simple ampli-op TL072 (on est en 1990).

Et bien sortant du JVC, ça ma fait du bien d'entendre le bon gros son d'amplis simple (classe AB) mais très puissant, qui ne s'essoufflent pas et qui ne déforment pas le signal d'origine de façon audible on va dire.

C'est ce que j'aurais dit à JVC à l'époque : Et si on virait toutes ces merdes dans vos amplis ? Et qu'on les équipait de deux bons gros transfo torique, de 4 gros condo de 15000uf chacun, et qu'on chargeait l'étage de puissance avec des transistors pour homme ?

Ca donne envie de se fabriquer un ampli de puissance maison.

Un préampli ça doit déjà être un peu plus complexe techniquement non ?

Pas forcément, tout dépend des besoins, en Hifi la qualité d'écoute est bien plus importante qu'en Sono (même si j'ai une nette préférence pour le son d'une bonne sono mais c'est un autre sujet ) les préampli sont très chargé en composant, en Sono ce qui sert de préampli sont souvent des tables de mixage, certaines d'entre elles sont très simple à réaliser, il y a de tous en la matière.


Je ne peux que t'encourager dans cette voie, j'ai moi meme fabriqué un ampli Fredy408, aprés moult galere du a mon ineexperience, je suis aujourd'hui trés heureux avec cet ampli. C'est une bombe, qui tiens la dragée Haute a enormement d'ampli tres haut de Gamme. Quand un preampli il y en a des trés bon, a des prix raisonnable !


J'aime bien bricoler, mais j'ai tendance à me dire que je vais me lancer dans la fabrication de tel ou tel truc, et au final je ne fais rien.

Pour l'ampli de puissance, on verra plus tard, mais si tu avais un lien ou deux pour les préampli, je suis preneur.

Faut commencer petit mais commencer
C'est l'plus dur.

Y a encore plus dur. En ce moment, je travaille sur la remise en état d'un ampli tuner à lampe de 1933.

Ca, c'est du boulot et un vrai casse tête

Mais j'y arriverai

Et on a pas droit à une p'tite tof ?

Des petites photos de mon Sanyo DCA 311


Sympa ce Sanyo, faute de place, j'ai arrêté d'accumuler du matos mais à l'époque,
celui-ci faisait parti de ceux que j'aurai eu aimé avoir dans ma collection.
J'aime le look de ces p'tits intégrés, une façade alu, des vu-mètres.....

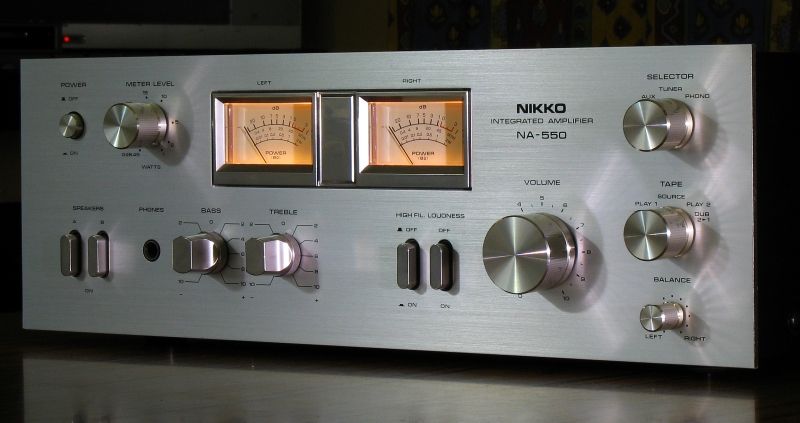

L'un des mes ampli, un NIKKO NA-550.


Actuellement je collectionne les appareils photos numérique,
c'est nettement moins encombrant

Bonjour.

Quelle puissance?
Comment fais tu pour trouver les lampes (si le problème vient de là).

Amicalement, Alain


Il a récupéré le climatiseur d'Erwin Rommel (allusion à un épisode de "Marié, deux enfants" ).



Ce n'est pas un ampli de puissance, mais une radio intégrée dans un meuble superbe, par ailleurs, en noyer.
Il y a une et un ampli dans le meuble, et une platine pour lire des vinyles en métal.
C'est à un ami, et j'essaye de faire remarcher tout ça.
Ce sera mon premie travail sur un appareil à lampes.

En fait il date de 1938, la date est inscrite dessus, avec un gros HP audax dedant.
La marque est Visio-Lux, je ne connais pas.

Il ressemble beaucoup à ce modèle du net, mais celui que j'ai est en noyer.

Je ferais des photos une fois restauré

photo du net:




Bel engin

Bonsoir,

Je suis en possession d'une paire d'enceintes scott s308.
Quelqu'un aurait-il des données sur celles-ci (impédance, puissance max...). Je n'ai rien trouvé sur le net.
J'ai démonté les haut-parleurs pour voir les réfs : scott 022-1130-062 611TNF, scott 022-1130-061 113TNH et scott 022-1130-064 113TNG.
Mais je n'ai trouvé aucune info la dessus.

En fait je voudrais brancher un petit ampli et un raspberry sur chacune d'elle.
Donc, transformer la sortie stéréo de l'ampli (ou du raspberry) en mono pour avoir les 2 voies sur 1 seule enceinte (http://www.sonelec-musique.com/ele [...] f_004.html. Par contre je ne sais pas quelle valeur de résistance il faut que j'utilise.

Merci de votre aide.

Bonsoir,

je ne connais pas ces Scott mais je pense que tu peux utiliser sans problème un ampli d'une trentaine de watts.

sinon, il est plus simple de passer par la sortie stéréo du raspberry en mono, tu relit les voies gauche et droite avec
deux résistances de 470 ohms, c'est ce que j'ai déjà utilisé sur une sortie jack 3.5.


très bel engin

j'ai un sanyo un poil plus récent que j'ai dégoté à remettre en route d'ailleurs... faut que je fasse qq tofs un de ces 4


merci beaucoup

Bonjour.

Peu importe que la puissance soit modeste, je vous simplement savoir si tu avais une idée de sa valeur.
Tu n'as pas répondu à l'autre question: comment trouveras tu les lampes de remplacement si par hasard il y a du dégât de ce côté?

Amicalement, Alain



Pour l'instant, les condos sont rincés. Simple à voir, ils sont vide.
Donc, premier travail, remplacer ces condos. Là, je rencontre 2 soucis.
Le choix des bonnes valeurs, car à l'époque, il n'y avait pas de normes.

Par exemple, j'ai un condo de 5000 uuF, soit en réalité, 5nF.
Idem pour les uF, il faut vérifier les valeurs par rapport aux normes actuelles.
second problème, je veux garder l'aspect vintage. Donc, comme ce sont des condensateurs cylindriques en carton,  je vais donc utiliser les condensateurs actuels pour y insérer de nouveaux condensateurs dedant. Vu que les condos actuels sont beaucoup plus petit en taille, ce n’est pas un souci. Il faut juste être patient et soigné.

Cerise sur le gâteau, il n'y avait pas de circuit imprimé à l'époque. Tout était raccordé en fils et conducteurs rigides entre composant (une petite photo du dessous):



Et une photo vue de dessus tel que je l'ai reçu. il est déjà en meilleur état:



Donc voilà. Pour résumer, les condos étant rincés, je les remplace.
Ensuite, je remplace les fils en tissus, puis je teste les résistances et diodes.

Le transfo est bon.

A ce moment, n'ayant pas moyen de tester les tubes, je mettrais sous tension pour voir ce qui se passe.

Si problème, je verrais.

Si tout marche bien, il me reste un gros casse tête, celui de remettre la ficelle qui me permet de régler les stations radio. N'ayant aucun plan, c'est un vrai casse tête.

Puis, ensuite, je m'occupe de la platine vinyle. Le moteur est bon, c'est déjà ça.

En fait, cet appareil est une première main qui a toujours fonctionné. L'ami l'a eu en héritage de son père, il n'a pas tourné depuis.

Ce sera la surprise.

Belle bête !

Il y a du boulot surtout pour rester le plus vintage possible

Sinon une petite question, quelqu'un saurait ou je peux trouver un CD de test Sony (de préférence)pour faire le réglage du Focus Tracking d'un lecteur CD ?



J'ai réussi à retrouver des fils avec isolation en tissus. Donc oui, ce poste restera vintage au regard

Sinon, j'en profite pour vous souhaiter à tous un joyeux Noël avec pleins de bonnes choses et, pourquoi pas, des cadeaux vintages




Joyeux Noël à toi aussi et à tous les intervenants de ce forum.

Merci bluesteleyes

Joyeuses fêtes à vous tous également, bon réveillon

Voici des photos du Hitachi Ha-2.
J'aimerais savoir comment fonctionne sont système d'amplification




Un peu de news de mon Pioneer SA-6700.

Je pensais que le loudness ne fonctionnait plus : je m'étais trompé, il fonctionne a nouveau.

Le soucis sur le canal droit (distorsion dès que le volume est poussé un peu) semble bien être isolé sur la partie puissance de l'appareil car une écoute au casque ne révèle pas de différence entre la droite et la gauche.

En lisant a droite et a gauche quelques posts sur les internets anglophones, il est conseillé de changer les gros condos par des équivalents. Si le soucis ne se règle pas, il faut voir du côté des résistances (???) et pire, des transistors.

J'ai bien envie de changer donc ces gros condos. L'opération a l'air facile et ne doit pas couter cher. En regardant la carte sous le chassis, j'ai cru voir que ces condos avaient 3 connecteurs. Il me semblait pourtant que c'était des dipôles ?

Sinon, je récupère sur le circuit la sortie du préampli, j'amène ca sur deux RCA a l'arrière et je ne l'utilise qu'en préampli, avec des enceintes actives comme conseillé sur le topic hi-fi...

Edit : je viens de trouver la manuel avec le schéma et tout ce qu'il me faut a priori. Je dirais que récupérer la sortie pour l'utiliser en préampli peut se faire de deux manières :
- Via la prise casque. Seulement, en consultant le schéma, il me semble voir que cette dernière ne récupère pas simplement le niveau ligne.
- Via la carte de réglage du volume. Il s'agit d'une petite carte avec une entrée et une sortie L et R. Facile donc je pense de rajouter un petit fil la dedans. Si j'ai bien compris le schéma, le niveau de sortie de cette carte est le niveau ligne normal, enfin avec un volume réglé. Je veux dire que ca ne dépassera pas le niveau des entrées, même volume a fond.

Pour les condensateurs, tu en as sûrement soit deux qui sont électriquement reliées (vérifie au multi) soit un qui ne sert qu'a mieux résister aux contraintes mécaniques.

Il n'y a que deux gros condos, un pour la gauche et un pour la droite j'imagine, non ?

Edit : il semblerait après lecture du schéma qu'en effet il n'y ai pas un condo pour la droite et un pour la gauche...

Le problème est ailleurs a priori...

C'est une simple alimentation symétrique, c'est à dire avec son classique pont de diode et ses deux condensateurs et la partie négative (+/GND/-).

Si tu as un canal qui fonctionne bien, il n'y a pas de raison que l'alimentation soit touché (même si un examen à l'oscillo ne serait pas de refus, mais bon perso ça ne m’inquiète pas plus que ça ) car l'alimentation est faite pour toute la partie amplificateur(vue les sorties du transfos, ils ont bien fait les choses et louent le reste des fonctions de l'appareil aux autres sorties du transfos ).

Enfin les transistor ne sont pas remplaçable vue que l'amplificateur est en réalité un module hybride (perso je déteste ce genre de truc mais ça a au moins la particularité d'être fiable ! ).


Sur ce genre d'appareil qui ont un certain age, il faut surtout voir du côté des soudures qui lâchent/cassent/se fissurent avec le temps, et au niveau des différents contacts et potentiomètre à nettoyer correctement, et à remettre en état.

Et il n'y aurait pas un ou deux relais en sortie des fois ?
Si j'ai bien compris au casque ça marche.
Or le casque est pris en sortie d'ampli.

Joyeuse Fêtes a vous tous les gens!!


Qu'est-ce qu'un module hybride ? Et pourquoi du coup je ne peux pas changer les transistors ?



Ok, que dois-je regarder physiquement sur l'ampli (ou par tout autre moyen) pour vérifier ces deux points ? Pour info l'enceinte que j'utilise pour mes tests peut parfaitement faire office d'enceinte suicide s'il le faut

Merci
