Reprise du message précédent :
Un ampli au cul et ça doit faire un brouilleur de GSM (partiellement efficace vu qu'il ne couvrira que les bandes des années 2010 )

Doit y avoir plus facile à manier sur Ali.

Ca sera avec les protocoles de 2005 alors

Non, par contre si quelqu'un a des docs Agilent pour ce truc je suis preneur. J'avais regardé sur xdevs mais y a pas (par contre ces rigolos d'Agilent ont un truc qui s'appelle M9360A pour lequel on trouve plein de docs, juste pour me narguer ).

edit : je répondais à RdC.
edit² : je viens de voir ta question en plus. Il fonctionne parfaitement donc je l'ai gardé intact, mais il ne me sert pas spécifiquement.

Bonne chance pour trouver des docs autres que des trucs commerciaux... Agilent doit savoir garder ses secrets. Par contre bravo pour avoir trouvé ça à 50€, en regardant je vois (sur Ebay) 1500$ ou 3000$...

Dans un Service Manual tu ne trouves pas forcément des schémas complets (qui sont effectivement rarement dispo, sauf pour des trucs près-1990 à l'époque où Agilent était encore HP), mais au moins des infos de calibration, des points de test avec les signaux attendus... Déjà bien utiles en dépannage.
xdevs que je citais tout à l'heure en a pas mal mine de rien (dont certains qui sont peut être sensés être confidentiels d'ailleurs).

Bonne chance
https://www.anfr.fr/liste-actualite [...] -et-au-lit

J'ai posté sur EEVBlog au cas où .
https://www.eevblog.com/forum/repai [...] nt-n9360a/
Je ne me suis pas foulé pour les premiers tests, mais y a un rail d'alim qui sort un truc plutôt suspect.

Je vois un disque dur, j'espère que tu as déjà fait une copie binaire! (dd sous Linux mais gaffe à pas se tromper!!)

Absolument pas
- Soit le DD est déjà mort et y a plus rien à copier
- Soit il fonctionne et du coup y a aucune raison de le copier ²
En plus c'est du PATA en 2"1/2, je peux trouver ce qu'il faut pour le lire et le copier, mais je vais pas m'embêter à ça pour le moment. Evidemment si je garde le machin entier (ce dont je doute), ça vaudra le coup d'en faire une par sécurité !

En pratique, j'ai pu confirmer le souci d'alim et donc faire s'allumer l'appareil, il se porte plutôt bien (juste une erreur à un moment donné qui peut vouloir dire plein de trucs), faut juste réparer l'alim.
J'ai MAJ sur EEVBlog.

Un petit message pour dire qu'il y a des RIFA dans les Tektro série 22xx
(3 et non pas 2 comme j'ai vu sur le net)
Ceux qui savent savent, vous êtes prévenus

D'un autre côté, y'a 3 heures de démontage donc je comprends que ce soit pas fait en préventif

Y en a dans pratiquement tout en vrai, c'est dingue .
Je serais curieux de connaître le nombre de milliards de ces maudits condos Rifa ambrés vendus au fil des décennies (même si tous ne sont pas sujets au problème, qui doit plus se situer début 80, sans parler des subtilités entre papier ou pas, huile ou pas, etc).
Heureusement c'est plus impressionnant que vraiment dangereux ou destructeur pour l'appareil quand ça part en fumée quand c'est côté secteur.

C'est la première fois que j'en voyais en Y cela dit (mais c'est le X qui cramé, tradition oblige )


Ah ben tiens, justement, ces condensateurs...

Réparation d'un Philips PM3240 qui c'est - je cite - "transformé en appareil multifonctions (machine à fumée et testeur de disjoncteur)". La vidéo est en allemand mais les images sont plutôt sympas même si on ne comprend rien.

Pour info, c'est le filtre secteur qui a "explosé" et il y a un condensateur X Rifa 220nF dans l'alim juste devant le pont de diodes (alim à découpage!!).

Un engin étonnant, le rectificateur.

C'est un redresseur triphasé, 200 A ! Qu'il est beau !

Voilà un truc qui plairait à Electroboom !

Par contre le petit qu'il a en main doit être loin des 200A !

à bein voila ...

(ceci est un post énigmatique)

En cours de route... 2 alims ... bien vintage (dont 1 posté sur silicium donc )  1966, ondulation inferieur à 1mv ,tout transistor

La mienne est  en 15V 1A , ce n'est pas tout à fait celle de la 1ere photo, mais la meme base , la doc technique/schematheque (trouvable dans le lien du bas) parle des differents modeles

La mienne serait celle la en ... plus rouillé ...

https://www.doctsf.com/quentin-et-c [...] v1a/f35038
https://archives.doctsf.com/documen [...] &num_fic=1

2e bestiole:

Alimentation 0.2 - 35 V, 0 - 150 mA, 180mA max admissible , ondulation < 1mv

https://www.radiomuseum.org/r/phili [...] sege.html#

Transi de puissance germanium  Asz18 (dwa)
Condos :

Gros radiale bleu sur fil pres transfo 1120µf 64v
4µ/85v axiale
64µ/64v axiale transformé en radiale proche du transfo
64µf/40v axiale transformé en radiale proche du transfo
25µf/70v axiale bleu philips
2 x 100µf/40v axiale transformé en radiale (proche des potentiometres reglages)

1xDiode en verre oa85
2 diode de "puissance" BY100, pres transfo

divers transistors encapuchonné /serti
potentiometre voltage :20kohm fait aussi interrupteur
potentiometre Ma: 300ohm Lin (marquage 14w mais bien petit pour cela, de plus semble etre au carbone)

Test rapide avec composants d'origine ,la tenue dans le millivolt ne semble pas trop stable , semble s'effonder d'1 millivolt à 1mv passe de 2.705 v à 2.700 dans la minute ou un poil plus (peut etre un temps de chauffe à respecter )
Ne descend pas en dessous de 628mv d'ailleurs à cette tension ne semble plus dériver
- bien 20mn + tard, semble se stabiliser (test sur 1.031v) -

Reglage stable avec le potentiometre(pas de brusque saut de tension comme sur l'autre alim avec potard bobiné), galva à peu pres fidele mais moins que sur l'autre alim

1966, tout transistor, bonne bete sur le papier et retour de forum ... mais germanium ...
https://freeservicemanuals.info/nl/ [...] ps/PE4818/

Tips :

https://www.circuitsonline.net/forum/view/154654

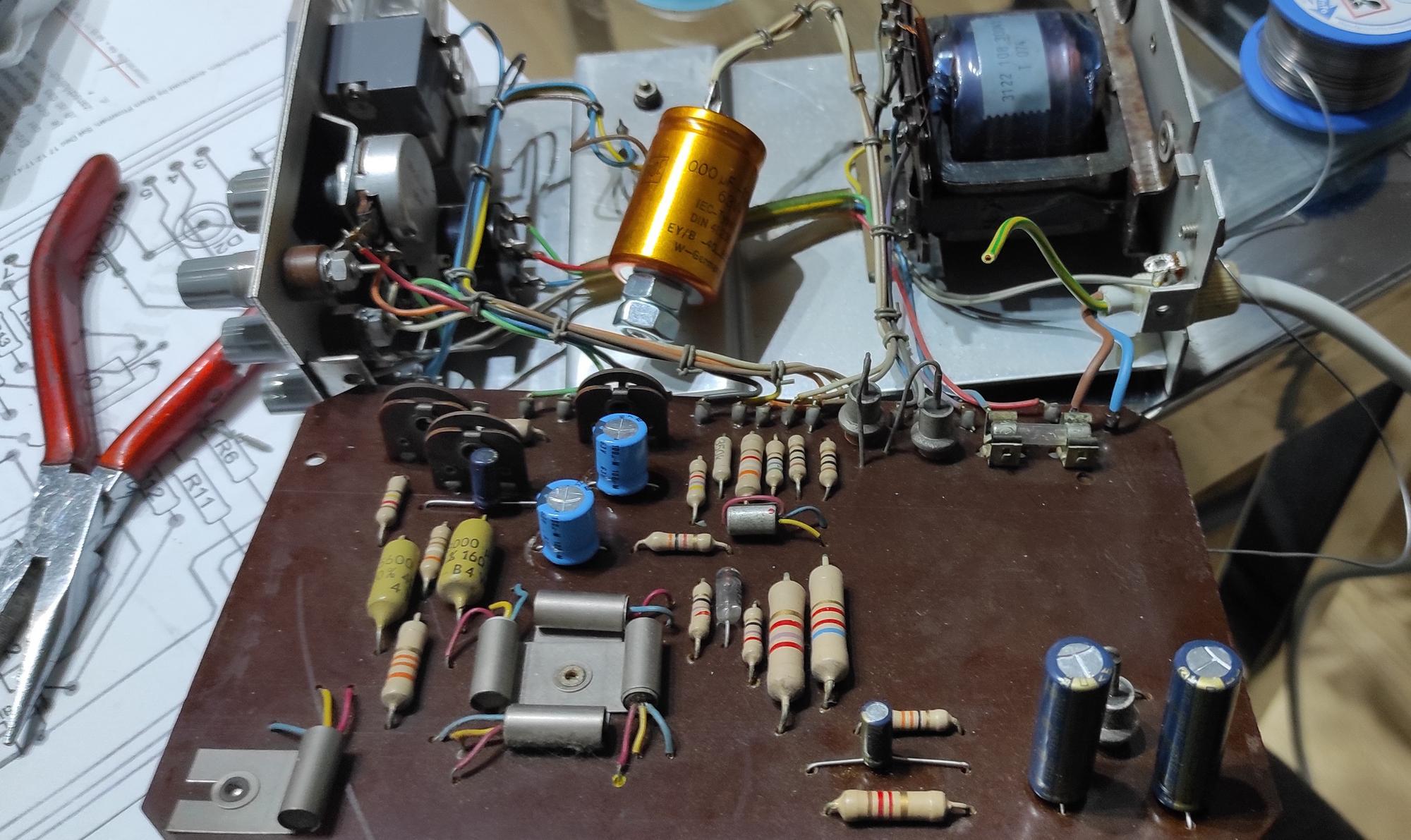

https://www.circuitsonline.net/forum/file/90453

Autre/reparation (nota, amoureux du coté petit format,j'avais failli acheter un modele quasi identique, mais avec les 1er circuits intégré ,apres verif sur forum, ceux ci avaient en fait tres mauvaise réputation, dont une notamment, de flancher facilement )
https://hackaday.io/project/159250- [...] wer-supply

https://www.digikey.fr/fr/articles/ [...] rail-noise

Equivalent
https://docs.rs-online.com/1196/0900766b813927dd.pdf
https://www.analog.com/en/products/lt3050.html

Musée des condos :
http://tsf.resto.free.fr/astuces/C [...] ateurs.htm
https://forum.retrotechnique.org/t/ [...] rder/21851
https://www.carnets-tsf.fr/condensa [...] ement.html

reçu le novostab , c'est un monstre surdimensionné le machin ,4 ou 5 transistors de puissance pour 15v 1a ...

meme la taille/poids j'avais un peu minimisé

Le galvanometre 14 sur 12 cm

transistors de puissance :
-coté A : asz18 (vyx) ,asz18(zyx) --> germanium
-coté B : asz18, asz18  , illisible

petit Transi germanium metal peinture noire (et points de rouilles ) :
sft 228
sft 243
sft 250
sft 247

2x sic safco 3000µf 33v(service) 40V(pointe) (je vais etre ruiné un peu moins que prévu )
https://www.reichelt.com/fr/fr/cond [...] tml?&nbc=1 (nouvel electrolyte ça passe ou ça casse )

securité thermique genre klixon sur le bloc radiateur

2 cartes enfichés sur des connecteurs "fonds de paniers" bleu bien large (ça ça me stress de peur de mauvais contact)

"Pannes" visible :
-  1 partie du capot de la resistance variable (bobinné) du reglage d'intensité cassé/manquante ,un peu de rouille sur les fils du bobinage interne
-petits condos chimiques d'aspect pustuleux sur leur caoutchouc ...

Philips bleu :
25µf/70v
100µf/70v
https://www.reichelt.com/fr/fr/elko [...] tml?&nbc=1

Condos rouge Elko
100µf 110V
https://www.reichelt.com/fr/fr/elko [...] tml?&nbc=1

1condo 2.2µf 160v Efco coté borne de sortie

diodes :
3x sk2.5/02 (à ailettes)
1 diode illisible mais à aillettes sur le - (sécurité polarité yé présume)

Test avec composants d'origine (1966) , sans charge, j'ai pu le caler sur un 12v sur le galvanometre ,12.05v sur le numerique et le chiffre bouge pas

Par contre le potentiometre bobiné c'est moyen y'a des "sautes" , genre je veut monter un peu , ça passe de 4v a 12v et ça redescend

Futur equivalent dans labo
https://www.analog.com/media/en/tec [...] 3042fb.pdf
http://www.electronique-mag.com/article9577.html
https://www.analog.com/media/en/tec [...] lt3045.pdf

Hello, un petit nouveau pour le musée :
Analyseur réseau triphasé Enerdis MAP1000, trouvé pour quelques dizaines d'euros avec tous ses accessoires, dont des énormes pinces ampèremétriques.
Avec des fonctionnalités de l'époque : imprimante thermique intégrée, sortie série, stockage carte mémoire...

Face avant :
L'écran est assez immonde, façon LCD fin des années 80, il faut un bon éclairage et l'angle de vue adéquat pour lire.

Vue dessus :
Vue dessous :
On voit le datecode (1996)
Face avant démontée :

C'est tout propre à l'intérieur, il est quasiment comme neuf malgré ses presque 30 ans, il fonctionne parfaitement. Et absolument tous les composants DIP sont sur socket.
Carte CPU par exemple :

J'ai remarqué qu'il ne garde pas les paramètres à l'extinction, il doit y avoir une pile planquée quelque part, ou pire un chip Dallas.

J'ai oublié de prendre les photos de l'arrière et des pinces mais ça se trouve : https://www.sn-indutec.de/Mess--und [...] mnetz.html

Par contre j'ai été déçu de voir que malgré la façade complète, et même les menus qui donnent l'impression que tout est là (analyse d'harmonique, stockage...) le mien n'a pas toutes les options. Genre derrière la fente pour la carte mémoire il n'y a que du vide en fait (marrant qu'ils ne condamnent pas ça en usine !) et il n'a pas la partie harmoniques (mais il y a bien la détection de transitoires, microcoupures, et cie).
C'est assez compact mais ça fait plus de 10kg, on sent que c'est un appareil "pour le terrain" plutôt que pour le labo.

Les pinces que j'ai ont 3 niveaux de sortie (oui, 3 par pince), avec des ratios de 100 / 5, 200 / 5, 400 / 5. On sent que c'est fait pour des gros courants, il a un peu de mal avec les charges de quelques W, mais avec d'autres pinces j'arriverais peut être à quelque chose.

Sympa la bête. Pour les options il manque vraiment du hardware si j'ai bien compris, c'est pas qu'une histoire de logiciel? Dommage.

Je suis de nouveau impressionné par les machins que t'arrives à trouver sur le coin (je suppose ). Payé combien si c'est pas indiscrèt?

Tu veux analyser ton réseau maison ou c'est un achat pour démonter ou - ça arrive - juste par curiosité?

Pour la carte mémoire, y a pas trop de doute possible vu comme je disais la fente pour en insérer une est bien là, mais derrière il n'y a que du vide, si t'en rentre une elle tombe dans l'appareil et tu ne la reverras jamais . C'est vraiment original comme design si c'est d'usine.
Pour les harmoniques, je sais pas mais comme la conception est à base de cartes enfichables on peut imaginer qu'il manque aussi du hardware.

Pour son histoire, en fait je l'avais repéré effectivement sur leboncoin genre en décembre ou janvier, mais je l'ai acheté beaucoup plus tard (mars). Quand je l'avais vu j'avais fait un message au vendeur qui m'avait dit qu'il m'envoie les infos dès qu'il a l'appareil sous la main, deux mois plus tard toujours rien . C'était chez ses parents en fait et il n'avait pas l'air spécialement pressé (en plus le même mec vendait sur une autre de ses annonces une bagnole à 60 000€ si je me souviens bien donc il devait pas avoir besoin de sous), je me suis dit que j'allais patienter et voir.
Je l'ai relancé le WE où LBC a fait son offre habituel des frais de port à 1€ (vu que le machin pèse 15kg c'est pas négligeable ), et gros coup de bol, il était sur place, donc on a conclu et j'ai pas cherché à négocier pour pas louper le petit créneau du WE.

J'aurais sans doute pu lui faire baisser, vu que le truc est à peu près invendable (un analyseur réseau triphasé neuf, ça coûte des milliers d'euros, mais jamais un pro n'ira acheter ça d'occase dans un état inconnu donc là il aurait aussi bien pu finir à la déchetterie).
Il m'a donc coûté 52€, certains trouveront que j'ai payé cher pour un truc de presque 30 ans et à peine utilisable, mais y a comme tu dis le côté "curiosité et démontage".

J'aime bien sa construction où tout est sur socket en plus, quand je bricole pour moi souvent j'en suis encore aux CI traversants, donc si je le démonte j'aurais un joli stock de circuits logiques de tout poil.
Faudrait que je caractérise les pinces pour en trouver de plus sensibles, tel quel il n'est pas exploitable en courant faible.
J'espérais un peu pouvoir m'en servir en dépannage (mesure de conso et tête du secteur sur des alims à découpage, mesure de consommation, charge fantôme, etc). Et pourquoi pas pour voir comment se porte le secteur chez moi oui .
Le côté triphasé je m'en tape un peu pour le secteur, mais j'avais pensé à des applications particulières, du genre surveiller la sortie symétrique du transfo d'un ampli Hifi, etc.
J'ai essayé d'autres pinces mais il ne mesure rien du tout, sans doute une histoire d'impédance inadaptée ou je ne sais quoi. Là il est rangé gentiment, je verrai ce qu'il deviendra quand j'aurais du temps à lui consacrer.

J'avais très brièvement regardé quelque images sur le lien que t'avais mis et il me semble avoir vu un truc genre "150A 5A" sur une pince, du coup je me demande si la pince ne fait pas transfo de courant et sort 5A(!!) secondaire pour 150A au primaire. Ca me paraît énorme mais ça pourrait expliquer pourquoi d'autres pinces ne donnent rien, elles doivent sortir beaucoup moins voir une tension (donc elles ont une résistance au secondaire d'intégrée) pour pouvoir brancher sur un multimètre/scope. J'avais aussi vu "5000Hz" ou du genre, donc bien bas au niveau f_max, donc bof... A voir si tu y trouveras un bon usage.

Les pinces sont énormes mais de là à sortir 5A juste par induction j'y crois moyen .
Je pencherais plus pour un truc du genre "150A 5V", par exemple, ou bien sur une intensité max de mesure (sachant que l'appareil a des entrées "1A" et "5A" donc chacune probablement pas prévue pour les mêmes pinces).

De mémoire le rapport de transformation que j'avais vu sur mes exemplaires est plutôt de 80. Les pinces ont 3 sorties (oui, 3 par pince !) en plus de la borne commune, une "100 / 5", "200 / 5", et "400 / 5". C'est clairement les pinces prévues pour le plus gros courant (genre générateur ou moteur industriel triphasé), donc pas adaptées à mon usage projeté.

C'est pourtant bien marqué 5 A au secondaire sur les photos des pinces.
Je pense que le rongeur a raison.

Je vérifierai les miennes et je ferai sans doute quelques mesures en fonctionnement.
Ca me semblait énorme, mais d'un autre côté, 100A en mesure, ça rigole pas non plus.
Et c'est vrai en y repensant que comme les entrées sont marquées "1A" et "5A" sur l'appareil. Je voyais ça plus comme des "calibres de mesure" plutôt que ce qui est balancé dedans, mais au final en interprétant ça comme vous c'est vrai que ça correspondrait très bien .
edit : et le rongeur est électrotechnicien il me semble, donc il est sans doute bcp plus calé que moi en appareils pour la mesure du secteur et des gros courants
