Reprise du message précédent :

Oui c'est ce que je disais plus haut, j'ai pas eu le réflexe de prendre une photo appareil allumé mais de mémoire c'est pas si bleu que ça.
J'ai pas encore fouillé les tréfonds du net mais si tu trouves le schéma je suis preneur, ça me dira peut être à quoi sert le mod mystérieux et j'aurai les infos sur le potar HS sans avoir à tout démonter avant.

Prochain arrivage de bordel jeudi.

Et ce week-end j'ai reçu une sonde différentielle double mais elle a moins de 10 ans, ça n'a pas sa place ici je pense, à moins qu'on étende le sujet du thread à "votre matos" en général, ce qui peut faire un thème très sympa aussi !

Jolie trouvaille .

C'est amusant, vu de haut et de loin, on dirait un système VME avec des cartes à M68k en gros boitier DIP et les deux gros connecteurs à PCB et les terminaisons de bus.

Et puis on comprend vite que ça n'a rien à voir . La procédure de calibration/trim doit-être amusante .

A priori tu pourras trouver les schémas sur Xdevs

https://xdevs.com/doc/Wavetek/

Tiens nous au courant


C'est déjà là bas que j'ai pris le manuel que j'ai .
ll y a un éclaté et un "theory of operations" avec les instructions de calibration dans le manuel d'instructions mais pas le service manual.

Il y a les schémas et l'instruction manual, avec en bonus plein de notes manuscrite d'un utilisateur.

Voir les fichiers :

WAVETEK 1080 1081 Part1.pdf
WAVETEK 1080 1081 Part2.pdf
WAVETEK 1080 1081 Part3.pdf

Ah ouais bien vu, merci. J'avais juste vu https://xdevs.com/doc/Wavetek/WAV%2 [...] uction.pdf
Une perle ce site quand même, surtout comparé à tous ceux qui te vendent la même chose 15€... Il manque juste un petit moteur de recherche (même si là j'avoue que c'était pas compliqué )

Merci pour le site.
Je vois qu'il y a des docs pour le TDS 524A et notamment la spec de vérification des performances. Ca peut m'être utile. ^^

Ce site est super, son auteur Illya a rédigé un super article sur les références de tension à base de LTZ1000.

Il a également fourni librement le design des circuits.

Je le conseille au curieux : https://xdevs.com/article/kx-ref/

Ce gars (de xdevs) est un malade, au sens le plus positif du terme.  Rien que l'image de bienvenue de son site, ça me fait vachement penser au gars de TheSignalPath (Shariar ou quelque chose comme ça? Je suis nul avec les prénoms ), mais dans une spécialité différente (tout ce qui est précision, précision, précision).

Shahriar et Shayan Shahramian

Petit arrivage ! Plutôt bonne pioche, deux appareils ok sur 3.

Un compteur/fréquencemètre GHz de marque Iskra :

Plutôt précis en mettant le Gate Time à 1s et fonctionne parfaitement, toujours utile.

Un générateur/testeur de transmission Wandel Goltermann RMS-5.
Normalement il fonctionne en combinaison avec un autre appareil de la même marque et presque la même référence qui informe sur l'intégrité du signal.

Petite surprise sympa, il y a un abrégé de la notice dans un tiroir planqué en dessous. On sent que c'est un appareil fait pour être utilisé "sur le terrain" :

L'intérieur :

Regardez ce joli atténuateur HF :
A mon avis le truc monte plus haut en fréquence que ce que permettent les réglages, j'ai vu qu'il y avait plein d'options payantes disponibles, un blindage marqué "GHz", etc.

Petit truc marrant, un connecteur absent en façade (cf l'ombre noir de l'autre côté du panneau) mais pour lequel il y a pourtant une sortie à l'intérieur branchée à rien. Je pige pas l'idée, soit on met un cache (connecteur absent), soit on met le connecteur. Mais à quoi ça sert de fabriquer des demi connecteurs invisibles de l'extérieur et branchés à rien ?

Il fonctionne parfaitement, en le vérifiant je suis tombé sur trois piles NiMH qui rendaient leurs tripes que j'ai évidemment viré (visibles ci-dessous en cherchant un peu ).

Il y a aussi des gros trous pour les options non installées

Mignon mais pas très utile je dois avouer, par contre il semble fonctionner parfaitement. Mais j'ai pas été foutu de faire fonctionner les entrées externes de contrôle de modulation/amplitude.
Tout ça date du milieu des années 80.

Et pour finir, un générateur hyperfréquence (8GHz le bousin) de la même époque.

Evidemment aucune idée d'à quoi servent la moitié des connexions ou boutons au dos

Détails carte CPU et GPIB :


La partie HF :

Malheureusement lui il déconne, ça vient très probablement du panneau de contrôle (il bippe de façon intermittente, il fait des freezes sur les commandes, etc), je vais démonter toutes les cartes et bien nettoyer tout ça au cas où. J'ai aussi repéré une nappe morte (mais elle n'a pas l'air liée au pb)
Mais je soupçonne certains switches à dôme d'être HS, d'où les commandes foireuses. D'ailleurs qui a eu l'idée d'utiliser ça au lieu de vrai boutons ?

Mais la partie HF fonctionne parfaitement (à condition de se battre une demi heure pour lui dire quoi faire sortir ), cf ci-dessous :

750MHz, apparemment la limite à laquelle mon Rigol 200MHz arrive encore à déclencher et compter la fréquence en faible amplitude, plus haut j'ai de la bouillie jaune

Du coup je tenterais bien en GPIB, encore faut t-il avoir le matos adéquat (j'ai pas ça) et savoir quoi raconter au machin.
Mais pour mon apprentissage personnel ça se tente.
Sinon au pire j'apprendrais sans doute pas mal de choses en autopsiant la bête... Mais ça serait dommage. D'ailleurs, question : combien ça coûtait un générateur 8GHz en 1985 ?

Beau matos


Je dois toujours avoir une carte NI en PCI à débarrasser

Même si j'avais ça il me manquerait encore un PC avec du PCI

Je vais probablement voir pour un adaptateur USB / GPIB.
Mais je ne connais vraiment pas le protocole donc je ne sais pas si ça a une chance de m'avancer pour communiquer avec mon bousin des années 80 .
Genre est ce que j'ai des chances d'arriver à un résultat en tapant un truc genre "help" pour qu'il me donne toutes les commandes, ou au contraire est ce que sans les softs et les commandes d'origine je n'ai aucune chance de pouvoir l'utiliser ?
Si tu connais le GPIB je suis preneur de conseils

Sinon bien sûr il faudrait déjà que j'aille lire des généralités sur le sujet

Voilà du beau matériel !

Tu n'as pas de PCI ? Si tu veux, je te l'échange avec une carte GPIB pour port ISA

Parce que moi la carte PCI, je m'en servirai si elle traîne

En tout cas, ça rendra du plus bel effet sur une étagère. Tu compte t'en servir ou c'est purement pour le style ?

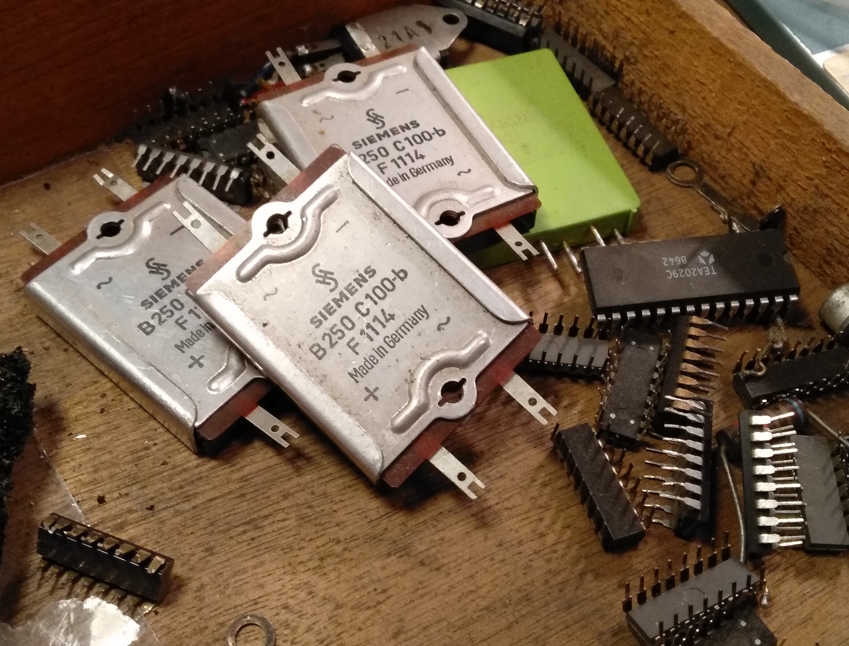

Pour le fun, un petite photo que j'ai pris en rangent mes tiroirs, il y a quelques semaines.

Il y a plusieurs composants bien vintage sur ce cliché



En ISA j'en ai deux ou trois par contre

C'est un peu cher et encombrant comme déco. L'idée c'est de m'en servir, quitte à ce que soit pour usage pédagogique ou pour pièces. Le compteur/fréquencemetre peut définitivement être utile, le générateur HF aussi même si je ne sais pas encore à quoi (:o), par contre le testeur de transmission je ne sais pas encore à quoi il peut servir .

A tester des transmissions voyons.

Sérieusement, joli matos. Trouvé où/comment? Si t'as besoin d'aide avec la langue de Goethe pour le testeur n'hésite pas.

quoi dire ... respect pour le matos

Hello,

Merci c'est gentil
Je pensais faire ça avec google translate, je suis assez curieux de ce qui est marqué sur chaque blindage métallique sur les faces de dessus et de dessous en fait si tu es motivé

En fait ça vient du Bon coin, j'ai acheté initialement le Wavetek plus haut, et le vendeur m'a dit qu'il allait bientôt rentrer d'autres trucs, il m'a envoyé une liste d'une douzaine de choses parmi lesquelles j'ai retenu juste les bestioles ci-dessus. Le reste (oscillo, mire TV, poste TV de test de signal / analyseur de champ, vieilles alims...) ne m'intéressait pas.
C'est un pro qui fait des cessations d'activités, ventes aux enchères ou quelque chose du genre. Quand je lui en ai parlé pour savoir comment il fonctionne, j'ai senti qu'il éludait la question .
Je pense qu'il fait des ventes aux enchères. Il n'y connait quasiment rien en électronique et il revend "en l'état" sans aucun test (à part brancher le truc pour voir si ça fume), il refourgue de tout je pense.
Au total, j'en suis à 380€ pour le tout : c'était pas gratos
Mais ça valait le coup de tenter, pour le générateur RF notamment.

C'est des termes très techniques et que je connais pas forcément, mais je tente:

(10) Wobbel-Osz(illator): en français je sais pas (edit: c'est marqué sur l'autre appareil: vobulateur - quel drôle de terme),  en anglais genre sweep oscillator
(11) 1GHz Tiefpass: filtre passe-bas 1GHz
(16) Um-Umschalter: commutateur pour Um (tension de modulation??)
(2) Mod.-Oszillator: oscillateur de modulation??
(3) Mischer: mélangeur
(4) 460MHz Tiefpass: filtre passe bas
(5) Vorverstärker: préamplificateur
(8) Frequenzteiler: diviseur de fréquence
(8) Diskriminator: ???
(6) Endverstärker: ampli final / de puissance
(12) Referenzerzeugung und Gleichrichter: création de (signal de?) référence et redresseur

(15) Um-Stellglied: élément de commande final ou actionneur pour Um (dit le dico )
(15) Um-Verstärker: amplificateur pour Um
(14) Messfrequenzerzeugung: génération de la fréquence de mesure
(16) Ausgangsweiche: aiguillage de sortie (??)

Voilà, si ça peut aider...

edit: Um pourait être tension de mesure ("Messung" ) aussi.

J'ai toujours aimé ce mot, vobulateur. Qui l'a inventé ? c'est quoi la racine ? Ça ne doit pas dater du 17 ème siècle quoi ...

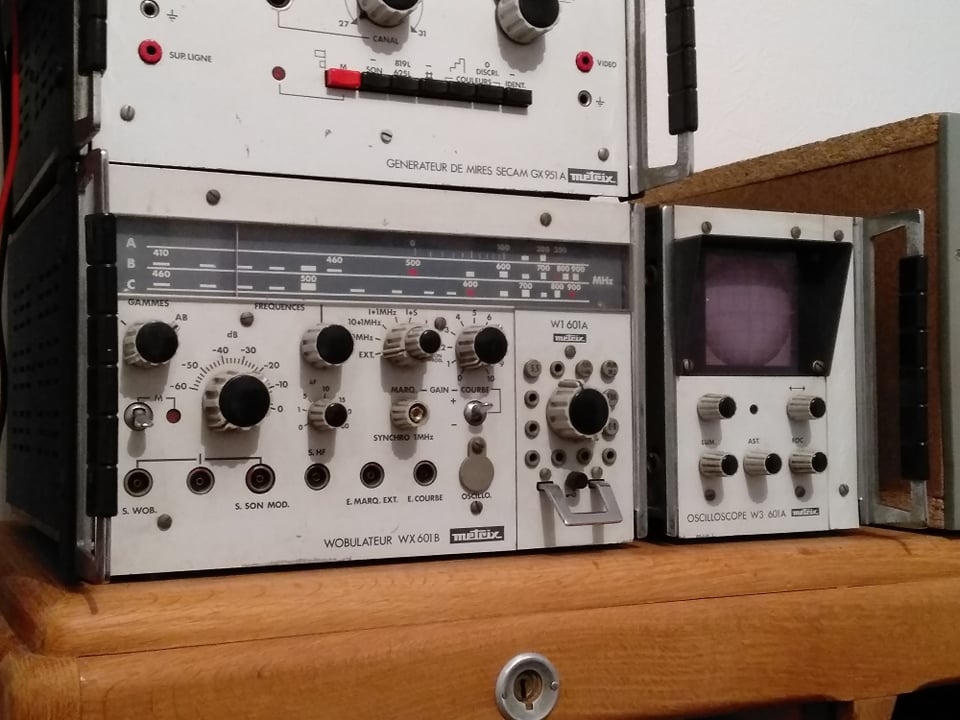

D'ailleurs, de la littérature sur mon "petit" WX 601 B ?



Est-ce que le numéro 8 ne serait pas un détecteur d'enveloppe ? (Démodulation AM/PSK)

Wikipédia me dit que cette chose convertit un signal FM en un signal AM apparamment. https://de.wikipedia.org/wiki/Diskriminator

Merci
Faut que je rouvre la bête et que je m'amuse un peu avec

Ca c'est facile
"Wobble" en anglais ça veut dire osciller. C'est exactement ce que fait un signal en sortie d'un wobbulator. Et je soupçonne le truc d'avoir bien un siècle, pas de raison que ça soit récent .
La question est plutôt qui est le con qui a transformé le W en V lors de la traduction en français

EDIT : tu devrais aimer cette page : http://www.pavekmuseum.org/Wobbulator.html

Je connaissais le mot wobble mais je n'avais jamais fais le rapprochement    CQFD merci !

Je connaissais pas le musée Pavek ! Maintenant je veux y aller   Qu'es ce que j'aimerais avoir un lieu pour placer tout mes bidules ...

Dites, ça pourrait intéresser du monde ici des composants passifs / actifs très vintage genre transistors en boitier métallique ou dans des packages old school chelous, etc ?
Bcp de vrac, pas de recherche sur demande (bon courage pour le tri).
Pas de lampes, juste du semi conducteur.

J'ai des casiers que j'avais récupéré dont je sais que je n'utiliserai pas une bonne partie du contenu, soit je vends le casier entier, soit je vide tout ça et je laisse le bénéficiaire trier.
Sinon c'est déchetterie.

Ho bah pourquoi pas ! Mais ça doit peser son poids non ?

Je t’envoie un MP

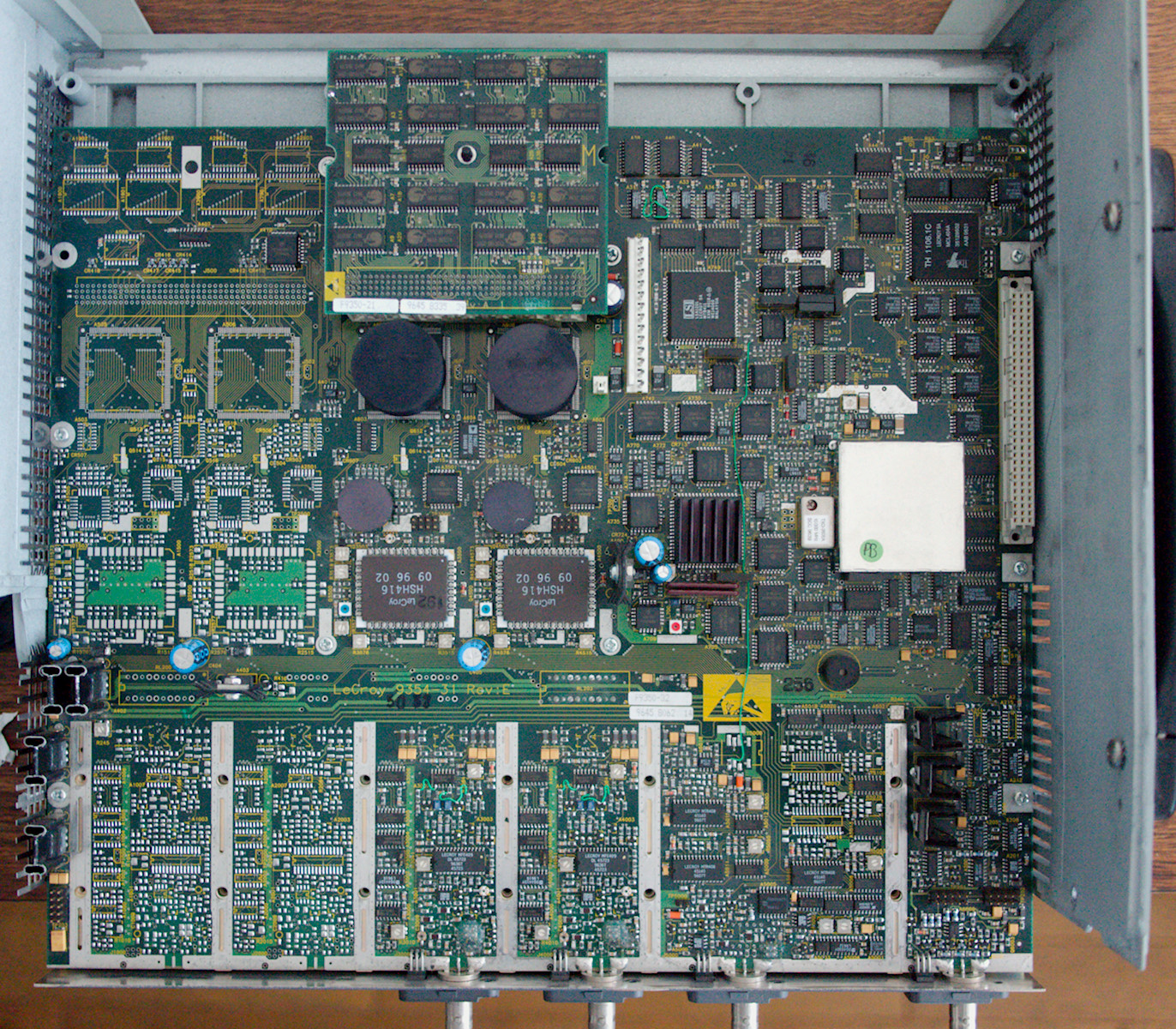

Je me suis enfin motivé à ouvrir en plein le mien pour virer la couche de poussière qui trainait dans la partie acquisition

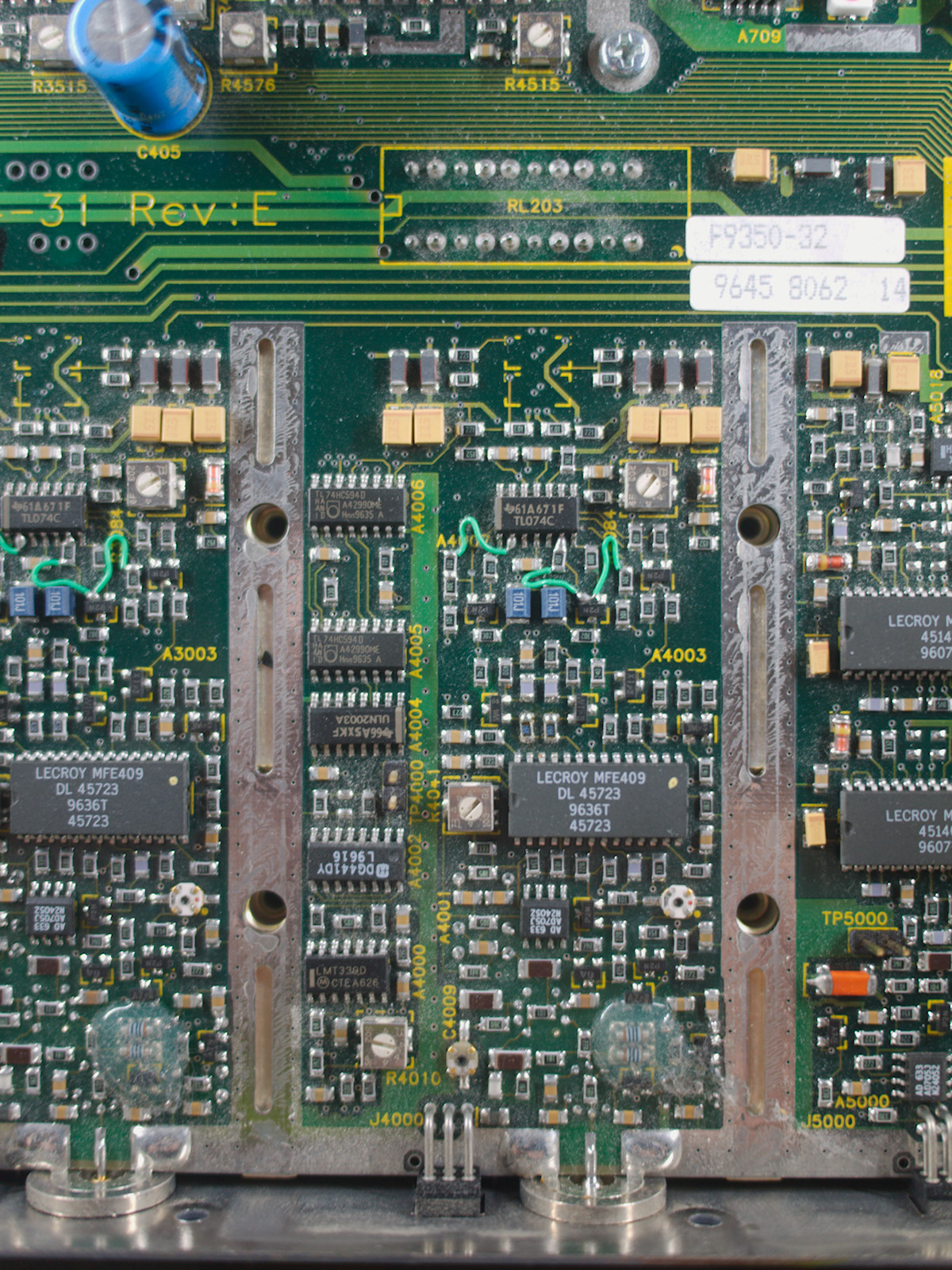

Les bodge wires de partout

Est-ce que l'écran est connecté à un des connecteurs IDC bleus à gauche de la carte du haut ?

En fait je tâtais le terrain mais j'aurais plutôt dû poster ça là : https://forum.hardware.fr/forum2.ph [...] w=0&nojs=0
Donc même si ça n'intéressera pas grand monde, si il y a transaction ça se fera là-bas pour être cohérent avec les règles du forum.
Je ferai ça dans qqes jours, le temps de faire le tour du bazar.

Oui, comment tu l'as deviné?

Le DAC video m'a sauté aux yeux, mais en regardant bien, c'est marqué "Vision-B" sur le PAL juste à côté, ça laisse peu de doutes .

La pile sur la 1e photo a l'air d'avoir renoncé à la vie depuis longtemps non ?

Salut à tous !

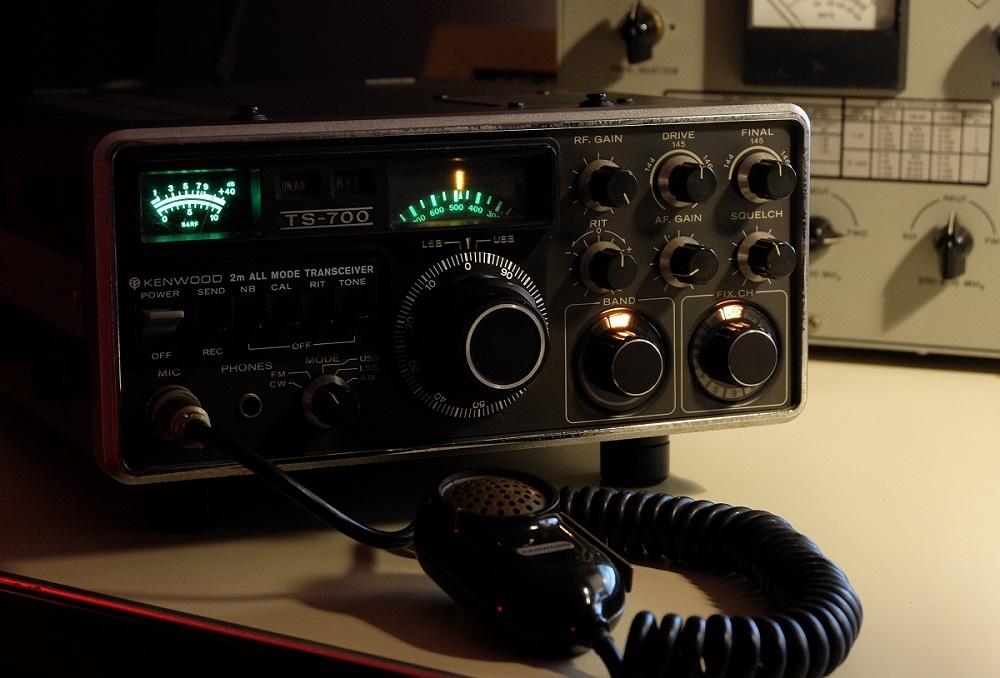

J'ai lu dans le FP que le matos radio est bienvenu. Aujourd'hui test d'une "vieillerie" qui s'ajoute à la collection. C'est un don d'un ami.

Hors mis quelque menue réparation inhérente aux remises en services après de longues périodes sans usage ; il a fonctionné du premier coup. Peut-être qu'une rénovation de certains composants qui frôle l'âge vénérable de 40 ans sera faite. Quelques soucis avec l'AM ou bien quelques chose que je n'ai pas saisi encore.

Dommage qu'il ne dispose pas du shift -600kHz pour les relais. En revanche les 10 W annoncé sont un poil sous estimée en milieu de bande.






tiens... j'ai son petit-fils: le TR-751 !


Salut,

Jamais eu un TX de cette génération sous la main. J'ai toujours eu peur d'avoir un LCD pas assez lisible. Ça va pour le tiens ?

.
oui, aucun soucis.
J'y suis très attaché, ainsi qu'au TS-850




Il est colossale le TS-850. Tu n'as plus qu'a le présenter aussi

.
au secours !  je viens de voir ça :

https://www.ebay.fr/itm/323416647976

les gens ne sont pas raisonnables . Bon, d'accord, je ne vendrais pas le mien, même à ce prix. Question sentiments.


Sans déconner ça vaut ce prix là ces trucs ? J'en ai un super ressemblant (même format et boîte, mais pas souvenir qu'il soit brandé Centrad, ce qui ne veut pas dire grand chose) qui doit trainer quelque part dans ma montagne de bordel si je ne l'ai pas déjà refilé à Emmaus ou autre.
