Reprise du message précédent :
Vu qu'il n'est pas encore au musée:
https://reho.st/self/7e5c1efc3eceb9 [...] 28c75e.jpg

C'est ton tiens ?

Sympa, même si je n'ai jamais accroché au matos Tektro (HP/Agilent/Keysight FTW !)

ça a pas l'air super vieux

oh que c'est mignon

Début-milieu des années 90 tout de même il me semble. C'est surtout qu'il semble en super état, il a du passer toute sa vie dans sa pochette

Il me semble que Dave Jones avait reçu le même (ou un proche cousin) il y a quelques années.

Y a la batterie et tout dans le tiens ?

ha ouais! vu sa tête je pensais qu'il était plus récent que ça! il présente bien!

flag

Pareil


Avec l'option GPIB

Histoire de ressusciter le topic, voilà quelques petits détails sur le HP5183 (enregistreur de signaux) que j'ai posté en première page.

Un module d'acquisition 12bits 5MHz à entrée différentielle sur le papier ça a l'air super intéressant à utiliser tel quel (en tout cas ça l'était pour moi. Rappelons qu'un DSO actuel a souvent une résolution de 8 bits seulement, et surtout pas d'entrées différentielles ), mais il y a quelques inconvénients
- Ca pèse 25kg, et fait 60cm de profondeur.
- C'est inutilisable en stand alone, apparemment il faut impérativement le brancher sur un PC en GPIB, et utiliser le soft Dos d'époque (faut vivre avec son temps) pour commander le truc.
- Il n'y a aucune sortie analogique, tout se fait vers le PC. Le panneau de commande est complètement inopérant et inutile tant que le truc n'est pas branché à son PC.

Du coup il y a quelques semaines je me suis mis en tête de désosser le machin.
La conception a quelques aspects intéressants, et du coup j'ai bien envie de partager quelques photos si ça vous intéresse ?


Plutôt que de le désosser tu refais un soft en Python ou autre pour envoyer et récupérer les commandes GPIB, normalement t'as la liste des commandes dans la doc

J'ai hésité (bien que mon obédience personnelle me pousse plus vers le C# ) mais le truc serait toujours aussi gros, à faire un bruit d'avion, à nécessiter du GPIB, etc.
Côté sonde différentielle je vais acheter un kit pour pauvre.

Oui.

Le kit pour pauvre m'intéresse aussi.

Le petit nouveau que je viens de terminer de remettre en état (avec le tas de cadavres de condensateurs que j'ai changé posé dessus ):

Pur analogique à commande numérique, avec une fonction curseur simple mais efficace:



Et son camarade qui est trop incomplet pour que je daigne le remettre en état et qui est inscrit sur la liste des donneurs d'organes

Ah, je vois que tu as remplacé les boutons rotatifs manquants par une impression 3D toi aussi ?

Tiens d'ailleurs coïncidence, j'ai fini par me motiver pour faire les finitions sur mon PM3082 il y a une semaine. Collage des guides de bouton, ajustements et peinture des boutons. Il est comme neuf.

Oui mais je ne suis pas satisfait du modèle, pas assez conforme aux boutons originaux.
Faudra que j'en dessine un moi même

Oups j'ai toujours pas posté les photos du machin . Et quand j'ai voulu le faire il y a 2 mois je n'ai retrouvé que la moitié (les cartes déposées et les racks, pas le désassemblage) ce qui ne m'a pas motivé.

Pour la sonde différentielle de pauvre j'avais pensé à acheter deux fois ça : http://philippe.demerliac.free.fr/ [...] CP0096.htm (cf la chaîne youtube de Cyrob). On trouve la version en kit directement sur eBay pour une 50aine d'euros (cf cette vidéo : https://www.youtube.com/watch?v=fwyxYA4ptXs et le lien eBay sous la vidéo, mais qui est actuellement mort).

L'inconvénient le plus flagrant c'est la faible bande passante, mais bon pour du dépannage d'alim à découpage à "faible" fréquence (pas du 1MHz quoi) ça semble largement utilisable.

Je viens de récupérer un fluke 45 fonctionnel. Il faut que je fasse une batterie de test pour vérifier les performances, mais en déjà en mesure de tension il est dans un mouchoir de poche face à mon MN5150.
Je suis content !

Et dans quelques minutes, une photo d'une pièce de musée !

Bon, les quelques minutes se sont transformées en quelques jours.

Je vous présente un vénérable AOIP MN5150 et le Fluke 45 qui l'a rejoint la semaine dernière (en bonus, un aperçu du PM3375).

Et puis un oscillo analogique Beckman Industrial CircuitMate 9020 qui vient remplacer mon ITT/Metrix OX722 qui fait des siennes.

Allez hop réparation des boutons terminée. A l'occasion faudra que je nettoie les scellés de calibration mais c'est une horreur à enlever

Pourquoi en regardant la photo j'ai l'impression d'en entendre le bruit ?

Voilà une bien belle machine !


Tes images sont mortes. C'est un peu dommage pour ce topoc.


Réparé .


Je ne les vois pas plus, mais j'imagine que c'est parce que les paramètres de sécurité de mon butineur le rendent capricieux.

Bonsoir,

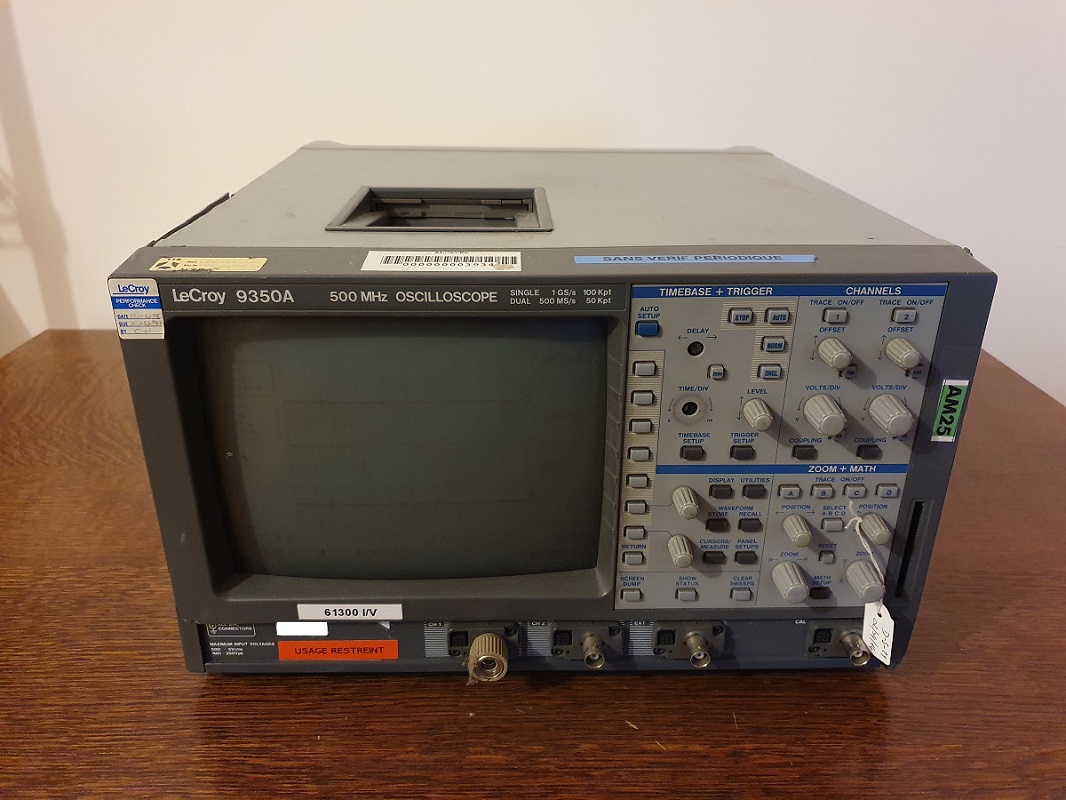

Une petite once de motivation ce soir, j'ai ouvert le Lecroy 9350A, un oscilloscope 500MHz à tube cathodique.







Voilà je me suis arrêté à la carte de contrôle

Petite analyse :
Carte de contrôle basée sur un 68k de seconde génération (68EC030 : https://fr.wikipedia.org/wiki/Motorola_68030 ) avec un co-processeur pour le calcul Floating Point MC68882 (https://en.wikipedia.org/wiki/Motorola_68881 ).
Architecture classique des années 90 qui se retrouvait aussi avec les Intel (par exemple 80C286 + coprocesseur FP 80C287).

Le CPU est accompagné de quelques Mo (4 ?) de DRAM, la petite barrette en bas. On peut ajouter une deuxième barrette donc soit c'était une option pour le client (je vois pas trop l'intérêt, je pense pas que la profondeur mémoire d'acquisition soit stockée dans cette DRAM) soit la carte était utilisée pour toute la gamme et donc certains scope avaient besoin de plus de RAM.
Une flash Intel P28F008 de 8Mb.

La carte contient beaucoup de GAL (ancêtre de CPLD) et de buffers pour les I/O, à gauche c'est pour la face avant, à droite pour les cartes à l'arrière + lecteur disquette sur le dessus du scope. En haut à gauche, le connecteur vers la carte de contrôle du tube cathodique.

Deux ASIC custom, le LSI L5A1199 fait pour Lecroy, aucune info trouvée, vu la localisation je suppose qu'il sert à gérer la face avant. Même chose pour le Thesys, absolument aucune info, même sur la boite, il doit servir à gérer la face arrière.
Les deux sont entourés de SRAM.

Pour le tube cathodique, un contrôleur vidéo Bt475KPJ80.




Beau matos.

Une chose est sûre, il a bien servi au vu des marques sur l'écran.

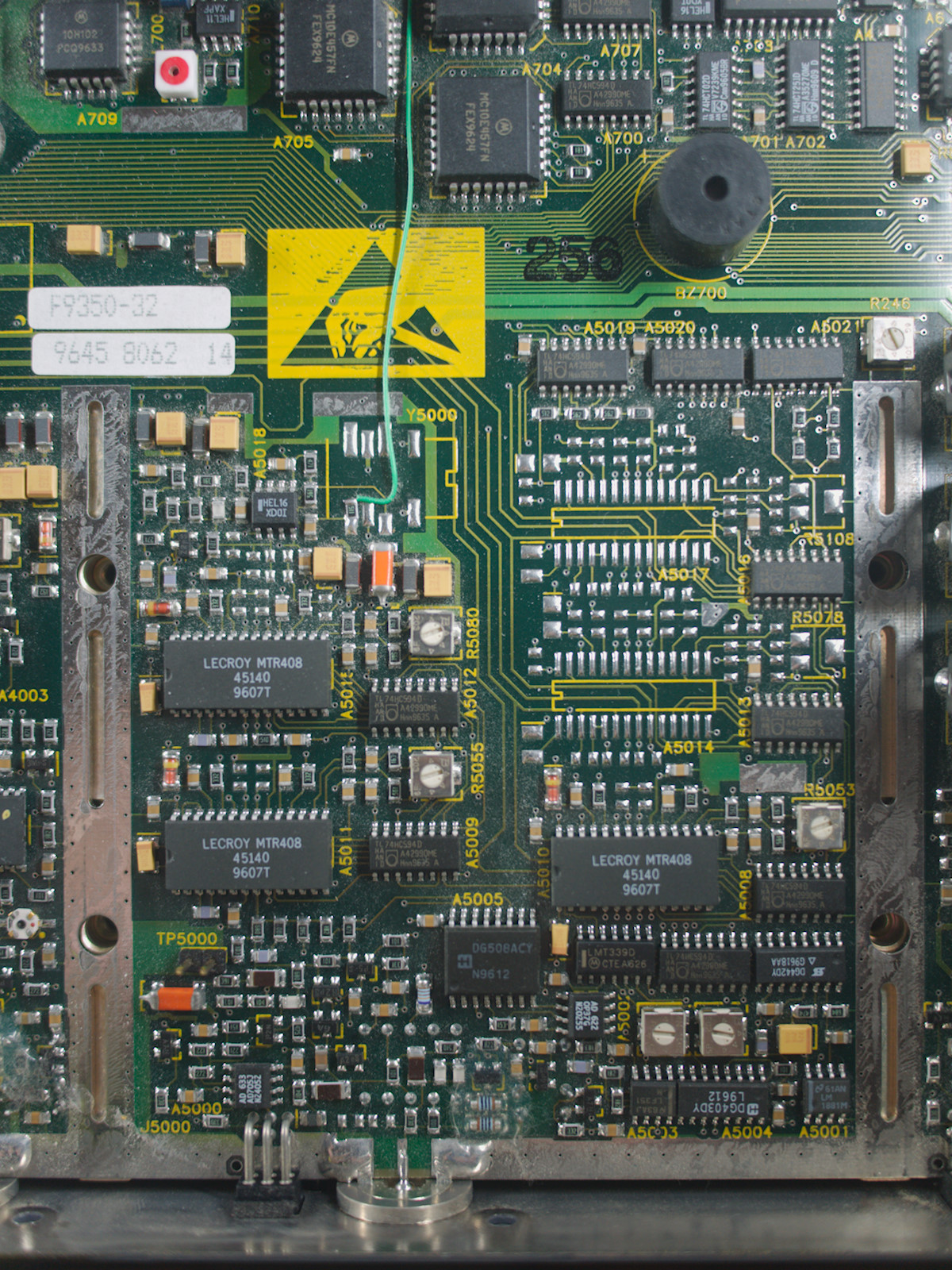

On continue le démontage avec la partie acquisition :
On peut voir que le PCB est fait pour gérer 4 voies.

Détail étage d'acquisition d'une entrée :

Détail étage "EXT" :

Y a pas que l'écran qui a l'air d'avoir bien vécu
C'est mignon. A l'époque il ne suffisait pas de souder 2 BNC et flasher un firmware pour débloquer les canaux manquants

Sur le mien je ne me souviens plus si la carte CPU est identique mais en tout cas il y a un bricolage avec une carte fille collée dessus pour changer le type de batterie.

La partie acquisition j'ai pas eu le courage d'y aller pour dépoussiérer vu la clarté pas tip top des manuels de service que j'ai pu trouver mais je crois que c'est assez différent

Ah et l'écran a été un peu préservé parce-qu'affichage un peu instable du coup ça a réparti l'usure

Histoire de faire revivre le topic, je tease un peu ma prochaine contrib
Un générateur de balayage Wavetek 1081. Il est en route, espérons que Mondial Relay en prendra soin

Et il devrait être suivi de près par du matos RF nettement plus exotique dont l'état est totalement inconnu

D'après Google image, les afficheurs bleu du Wavetek 1081 sont du plus bel effet !

Pas faux maintenant que t'en parle, je pourrai toujours le recycler en sapin de noël si il ne me plait pas comme générateur de balayage

D'ailleurs à propos de cette couleur ça doit plutôt être du vert avec un filtre devant pour faire bleu, parce que le machin date du début des années 80 : point de LED bleue à l'époque à ma connaissance, ça a bien dû apparaitre 10 ans après et on ne s'en servait pas pour faire des afficheurs 7 segments vu le prix .

C'est pas des écrans VFD?

C'est toujours possible mais y en a deux et c'est des afficheurs numériques tous simples : ça paraîtrait très bizarre d'avoir mis du vfd rien que pour ça, surtout deux

D'après le manuel on tourne autour du début des années 80. C'est à priori un VFD. C'est pas un bas de gamme de l'époque donc ça me semble possible.

Pas faux ! C'est vrai qu'à l'époque c'était commun et les vfd standards ne devaient pas côuter cher comparés aux custom.
Et oui ça devait être un truc à 10000$. Je vais de toute façon l'examiner à son arrivée donc je vous dirai, avec quelques photos si ça intéresse quelqu'un.

J'ai reçu cette semaine le Wavetek 1081, je l'ai un peu testé et j'ai fait des photos en express.

Le vendeur m'avait prévenu que l'état extérieur était assez triste (traces de coups et éclats sur la coque), effectivement c'est pas brillant. Mais aucun bouton ou potentiomètre ne manque (ce qui est une chance vu que plusieurs poussoirs sont des petits boutons en plastiques bien saillants d'à peine 5mm de diamètre). Il manque juste deux caches sur les vis de verniers, je vais voir si j'y ça en stock, sinon j'en imprimerai.

Les afficheurs ne sont pas des VFD pour moi : c'est trop plat, et juste à côté de chacun sur le PCB il y a deux contrôleurs Intersil ICL7107CPL qui sont pour LCD / LED.

Le PCB du haut :

Par contre je ne l'ai pas démonté comme prévu initialement : l'assemblage interne semble plutôt chiant, avec seulement 3 PCB mais pas mal de nappes qui se terminent par des connecteurs DIP, et des trucs qui tiennent au fond de l'appareil sans pouvoir y accéder sans en débrancher ou démonter d'autres d'abord. Comme il était propre à part ça (PCB du dessus à peine un peu poussiéreux) je l'ai testé en l'état.
Mais je devrais le faire pour nettoyer ou remplacer certains potentiomètres si je veux l'utiliser correctement.

Notamment le réglage de la fréquence centrale en mode "balayage fenêtré" où le potar semble mort sur la moitié de sa course (mais la partie HF fonctionne, le full sweep et la fréquence constante aussi. Ainsi que la démodulation et l'affichage X/Y, donc c'est bon à 99%. Si le truc ne semblait pas aussi chiant à désassembler remplacer le potar serait un détail).

Une petite vidéo de démo :
https://www.youtube.com/watch?v=KIzjEaK6-PI

La sortie RF dans son blindage :

Le gros atténuateur RF qui permet de spécifier le niveau de sortie :

Et apparemment mon modèle a été modifié, mais j'ai pas la moindre idée de pour quelle raison. Le mod semble se greffer près du potentiomètre "slope" à l'arrière qui corrige la pente de l'affichage X/Y et il consiste en un interrupteur (monté en façade) et un potentiomètre (à l'arrière), pourtant il ne semble déclencher aucune réaction (rien de rien) quand j'essaye d'y toucher.

J'ai acheté ça un peu sur un coup de tête (comme les autres trucs qui vont suivre d'ailleurs ), j'avoue que j'en ai pas l'utilité pour le moment .
Je fais pas grand chose en RF, et j'aurais préféré un truc qui travaille pour montrer les pics de fréquences à partir d'un signal d'entrée, comme un analyseur de spectre avec un tracking generator. Mais c'est pas le principe de l'entrée DEMOD de ce genre de machin : il faut que le signal qui entre soit en BF et c'est selon son amplitude que le truc dira où se trouve le point de résonance, si on lui renvoie directement le signal HF il n'en tient pas compte donc il faut traiter le signal d'abord.

hello,

Tjs sympa à voir quand je viens faire un tour ici

Salut,

En effet on dirais des LEDs mais ... les diodes bleus ont été inventée après le début des années 90 et diffusée encore plus tard.

Du coup, je suis curieux de voir le fonctionnement, peut être un filtre. Des schémas pour juger du composant ?

Oui c'est ce que je disais plus haut, j'ai pas eu le réflexe de prendre une photo appareil allumé mais de mémoire c'est pas si bleu que ça.
J'ai pas encore fouillé les tréfonds du net mais si tu trouves le schéma je suis preneur, ça me dira peut être à quoi sert le mod mystérieux et j'aurai les infos sur le potar HS sans avoir à tout démonter avant.

Prochain arrivage de bordel jeudi.

Et ce week-end j'ai reçu une sonde différentielle double mais elle a moins de 10 ans, ça n'a pas sa place ici je pense, à moins qu'on étende le sujet du thread à "votre matos" en général, ce qui peut faire un thème très sympa aussi !
