Reprise du message précédent :

alors je n'ai pas suivi ton conseil, j'ai pris la OM-5E

voilà et globalement c'est bien mieux qu'avant

c'est juste le réglage avec le gabarit que j'ai trouvé dans le premier post de ce topic dont je ne suis pas sur à 100%, c'est moi où c'est compliqué avec la forme de cette cellule ?
si j'achète le porte cellule ortofon je n'ai plus ce problème c'est ça ?


C'est une bonne cellule aussi.



Quel est le problème exactement ?

et bien je pose la pointe sur le gabarit mais je trouve que la forme de la cellule ne rend pas évident l'observation pour régler


une cellule plus rectangulaire ça se fait mieux genre la vieille


j'ai essayer avec le gabarit ortofon aussi

Bonjour,
Je t'invite à consulter ce lien qui explique "le pourquoi du comment" à propos des nombreux réglages du couple cellule/bras, le principe reste valable pour toutes les platines.
Fly

http://www.theanalogdept.com/tonearm_alignment.htm

Ouep tout en cowboy.

http://www.son-video.com/Guides/Re [...] inyle.html

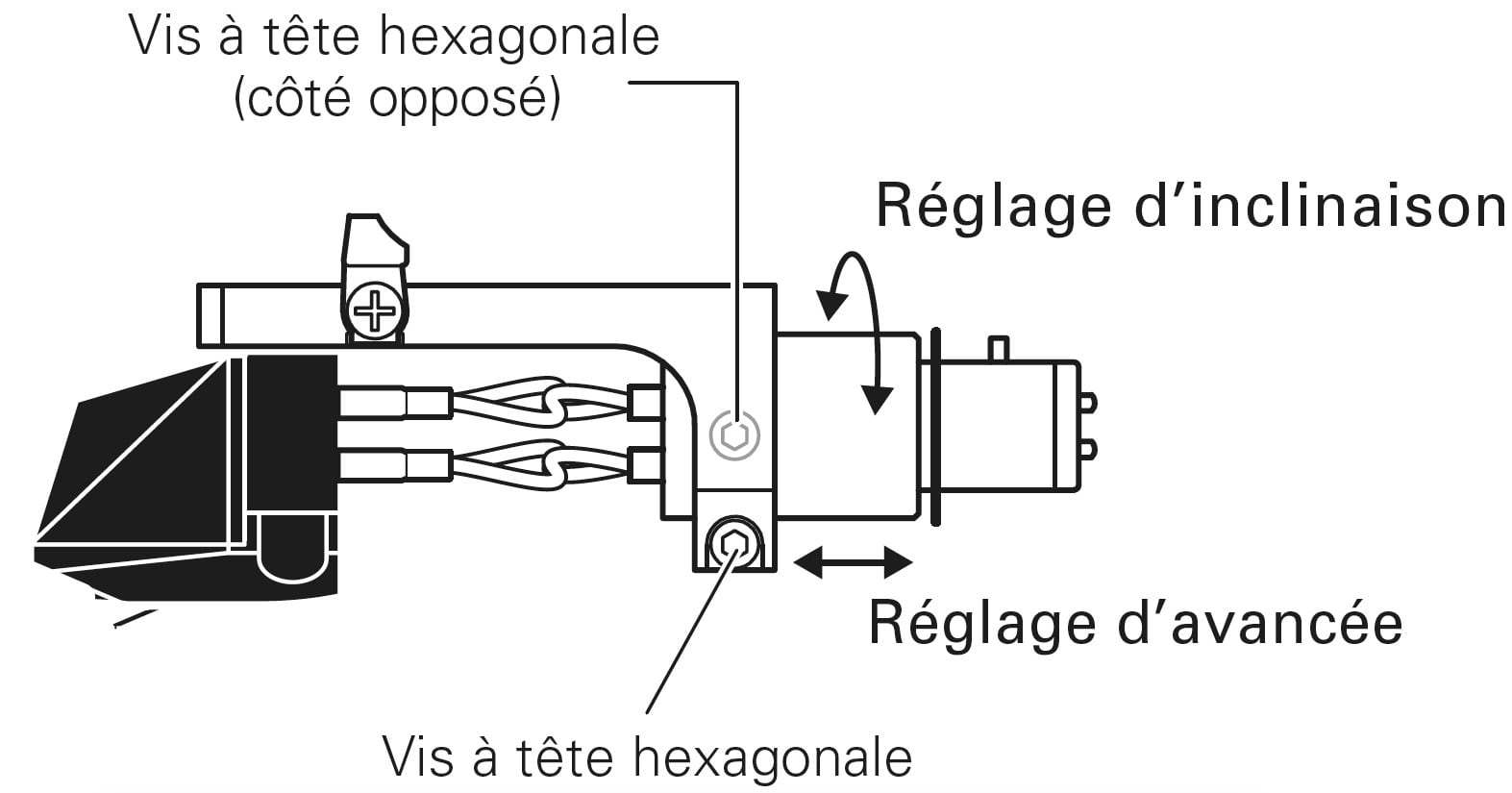

je parle de ce réglage

ces deux réglages là je ne crois pas les avoir sur mon porte cellule

Bonjour a tous,
Je suis dans une brocante et on le prpise une dual 505 en parfait etat a 30€, edt ce que cela vaut le coup ou pas ?

Merci d'avance,
Vegas.


A ce prix, oui, si elle est en parfait état, ça vaut le coup.

Attention, c'est une platine à courroie (belt-drive), si la courroie est vieille il faudra peut-être la changer (et peut-être aussi le couple cellule/diamant).



J'ai jamais vu ce genre de réglages sur un porte-cellule..., je ne savait même pas que ça existait.

PS : j'en ai jamais eu besoin pour bien régler une platine, j'ai peut-être eu du bol...

Exact !
Y'a pas sur une Ortofon Concorde.


pour vrobaina : pour en revenir à la Dual, il y'a deux modèles :

La 505-1 :



La 505-2 :



Perso, je préfère le look de la 505-2, avec le contour bois... (mais à 30€, les deux valent le coup, c'est juste une question de look).

Merci Elias

Négociée à 25€ ( dual cs 505v1), il ne me reste plus qu'a acheter un diam et la nettoyer dès mon retour de vacances.


La cellule est encore bonne (pas d'oxydation apparente) ?

Si tu vois des traces d'oxydation (tout simplement de "rouille" sur les 4 broches de la cellule) n'hésite pas, change la cellule complète avec le diamant.

à 25 balles, bonne affaire si elle fonctionne bien.

Honnêtement je n'ai pas regardé minutieusement l'etat de la cellule.
Le bestiaux est dans le coffre de la voiture et nous continuons notre ballade avec Madame


Faut faire ça tranquillement à la maison, avec une petite loupe, ou un smartphone qui prend des photos "détaillé" en macro.

Si tu vois des traces d'oxydation sur les broches de connections, ou sur les parties métallique visible de la cellule..., considère que la bobine en cuivre de la cellule est elle aussi oxydé (sauf qu'elle est planqué à l'intérieur de la cellule, on ne peut pas la voir, car elle est vachement impressionné en société).

Dans ce cas, il est préférable de changer la cellule complète.

PS : idem pour le câble de connections RCA, si tu vois qu'il est oxydé, n'hésite pas à le remplacer par un neuf (ça nécessite d'avoir un fer à souder, et de savoir s'en servir), au pire des cas, nettoie les connecteurs avec de la bombe contacte (Kontakt 60 ou KF F2) pour éliminer l'oxydation visible (seulement pour les fiches RCA du câble..., pour la cellule ça ne sert à rien, si elle est oxydé il faut la remplacer).

PS : quand tu sera chez toi, essai de prendre des photos détaillés de la cellule et des connecteurs RCA "cinch", et tu les envoi dans ton prochain message (et même des photos "générales" de la platine, si tu peut).


Si tout est OK,  un peu que ça vaut le coup ouais!

Edit:
Bon ben voilà c'est fait! Cool pour toi!

Je vais un peu faire tourner ma platine :





J'ai un petit souci.
J'ai les deux canaux qui ne sont pas joué au même volume. Le canal droit est toujours inférieur de 3db environ, par rapport au gauche.


1°) Réglage anti-skating / force d'appui.

2°) Vérifier que ça ne vient pas de l'entrée ligne de la carte son qui as un défaut (en faisant le test avec une platine CD, par exemple)...

3°) Être sur que ce ne soit pas l'enregistrement / mixage de "ce vinyle" qui est comme ça... (test avec un autre vinyle)

4°) Test avec une autre cellule, et/ou un autre pré-ampli RIAA.

PS : marque et référence de : la platine / cellule / pré-amp RIAA / carte son ?

PPS : bon Brassens, c'est sympa 5 minutes... :






1°) Réglage anti-skating >>Il est OK
2°) Vérifier que ça ne vient pas de l'entrée ligne de la carte son (en faisant le test avec une platine CD)...>>L'entrée de ligne est bonne, branchée directement à l'ampli, on perçois une légère différence à l'oreille

3°) Ou que ce ne soit pas l'enregistrement / mixage de "ce vinyle" qui est comme ça...  >>C'est la même chose sur tout les vinyles

4°) Test avec une autre cellule, et/ou un autre pré-ampli RIAA.>>Il me semble que je n'avais pas de différence avec l'ancienne cellule

PS : marque et référence de : la platine / cellule / pré-amp RIAA / carte son ?

 >>Technics SL-Q33, Shure MX97XE, ampli Harman/Kardon HK675, Audigy 2ZS


Merci


Donc ça vient très très probablement de la...

Vérifie quand même les connections sur les broches de la cellule, démonte la (nettoie les connecteurs), remonte la, re-règle la force d'appui et l'anti-skating, et si ça continue => change de cellule.

justement ça ne peut pas venir du fameux réglage qui me chagrinait l'autre jour ?

C'est ce que je me suis dis aussi. Elle est neuve, ainsi que les câbles de liaison cellule>>porte cellule.


Tu veux parler de "l'inclinaison" du porte cellule ?

Car, franchement, je n'ai jamais eu besoin de ce réglage, et c'est rare à trouver sur un porte-cellule.



Si elle est neuve, j'aurait tendance à dire que ça vient de problème de réglages... (surtout anti-skating quand c'est un problème d'image stéréo).

C'est quand même rare qu'une cellule neuve, soit défectueuse à ce point (rien n'est impossible)...



il devrait y avoir un système de blocage de la suspension pour le transport ... pense à le verrouiller avant de prendre la route ... à defaut bloque la avec des cales en carton ou en papier plié


perso, j'ai deux "principes de base" pour le transport :

1°) bloquer le bras dans son "porte-bras".

2°) enlever le porte cellule, le transporter dans une petite boite à part (avec de la mousse ou de la protection dans la boite).





non de l'angle que forme le diamant avec le disque, si il touche un coté du sillon plus que l’autre ça jour sur la stéréo ?



Donc l'inclinaison...



Oui, forcement..., si le diamant est incliné à 45° d'un coté, ça va jouer sur la stéréo..., mais il est plutot rare que ce soit un problème d'inclinaison du diamant... ( c'est rare au point que je n'ai jamais vu le cas, sur une platine "correcte" avec un porte-cellule "de base" ), et c'est plutôt fréquent que ce soit un problème de réglage d'anti-skating (qui pose exactement le même problème).



oki

c'est chiant je manque de vocabulaire dans ce domaine

Je rajouterais de démonter le contrepoids.


Pour l'anti-skating, imagine (pour un anti-skating mal réglé) que tu montait une voile sur le dessus du porte-cellule (comme sur un bateau), et que tu soufflait dessus d'un coté pendant la lecture du disque... (ça pousserait le bras du centre vers l'extérieur, ou l'inverse..., et donc ça inclinerai le diamant d'un coté du sillon, ce qui poserait un problème de stéréo...).

C'est le problème le plus fréquent, mauvais stéréo => anti-skating mal reglé.

Pour en revenir avec mon problème, les réglages sont bons.
La force d'appui est bien réglé et l'antiskating à été fait avec un disque vierge.
Même en le poussant un peu plus, le problème est toujours la.

et ça, dans mon cas, c'est le petit contrepoids au bout du fil en nylon ?


Alors dans ce cas, cellule défectueuse...

Mais test quand même un démontage, remontage, re-réglage, ça ne coute rien... (avant de dépenser de l'argent dans une nouvelle cellule, mieux vaut tout vérifier une deuxième fois)...



Oui, c'est bien l'anti-skating.

Hello,

Je reviens vous voir, car j'ai enfin trouvé les portes cellules d'origine (donc je peux faire des photos   )  et acheté une nagaoka mp110 en plus de ma petite at95e
Je lui ai mis 2g ( le max conseillé)
Je gagne clairement en dynamique et beauté des timbres, ainsi qu'en séparation des instruments/voix.
Cependant, sur des enregistrements type "gainsbourg", c'est plutôt moins agréable, les S ont tendance à chuinter. Vers quel réglage m'orienter pour diminuer ça ? Poids ? antiskating ? VTA ?

Quelques petites photos


Je ne sais pas si c'est un effet d'optique du à l'angle de la photo, mais j'ai l'impression que la cellule est "incliné", on dirait que le plastique jaune qui maintien le diamant est presque à toucher le disque...

Sur ma platine, j'avais du mettre une cale, car j'avais le même problème, la cellule était trop incliné d'un coté (porte-cellule, pas standard) :





alors, c'est la cellule qui est curieuse en fait. sur les photos du dessus ça le fait moins.
Vu de parfait profil : du coup si je ne veux pas que le diamant soit couché, il faut que la base du porte diamant jaune soit presque parallèle au disque, et du coup le porte cellule est vraiment penché en avant et le bras très penché vers l'avant aussi.

Si j'essaie de positionner le bras, le porte cellule et le haut de la cellule parallèle au disque, alors je couche un peu le diamant. Curieux ...









La pointe est-elle bien à ~50mm par rapport au  "caoutchouc" extérieur du porte cellule ?
J'ai l'impression qu'il faille que tu relèves ton bras, de façon à ce que la pointe attaque bien perpendiculairement le sillon du disque.


Parallèlement plutôt ?


à 45mm environ. Mais si je la décale, mon overhang (15mm après l'axe central de la platine quand le bras est au dessus) est déréglé !

Mesure la distance entre le pivot du bras et l'axe du plateau.
Puis vérifie que c'est en concordance avec celle spécifique à ton bras.

Quelle est la référence du bras ?
45mm me semble bien court...

EDIT : ok, Victor jl-b44

La pointe !
