Reprise du message précédent :

En 120

Donc nickel

Nickel ça tu l'a dit

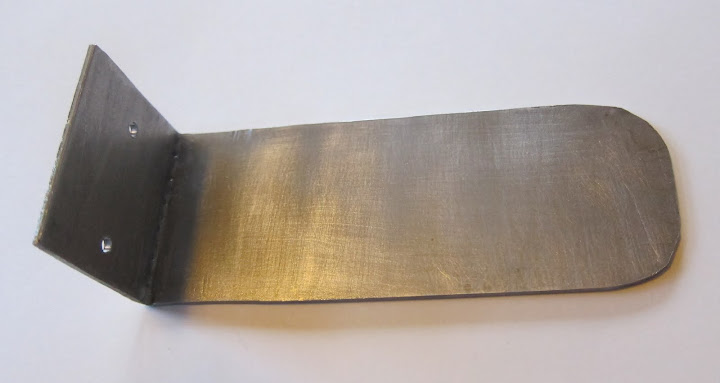

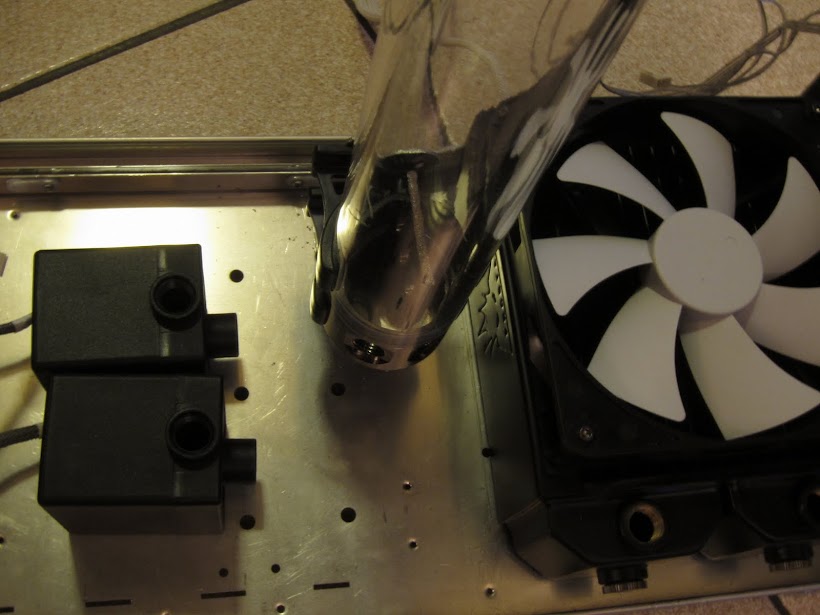

Voilà ce que j'ai fait aujourd'hui. Une nouvelle pièce qui tient le réservoir, qui passera à travers le plexi.

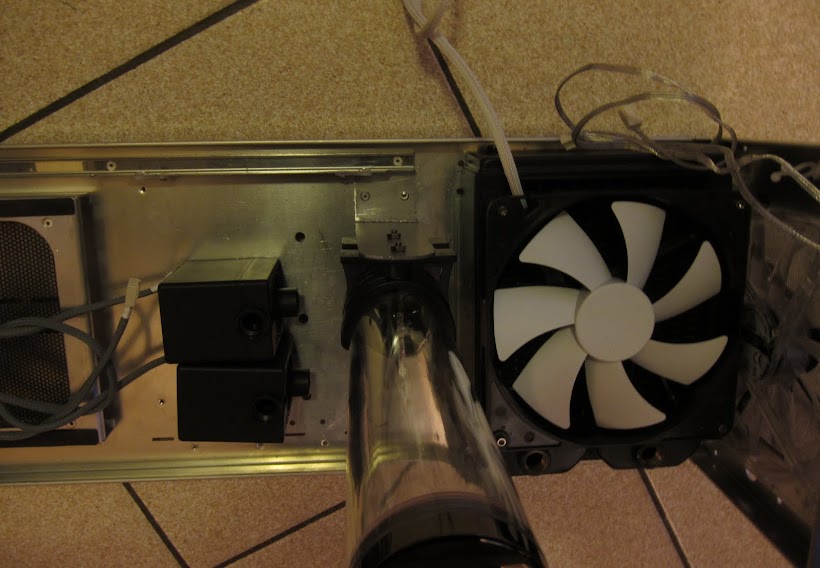

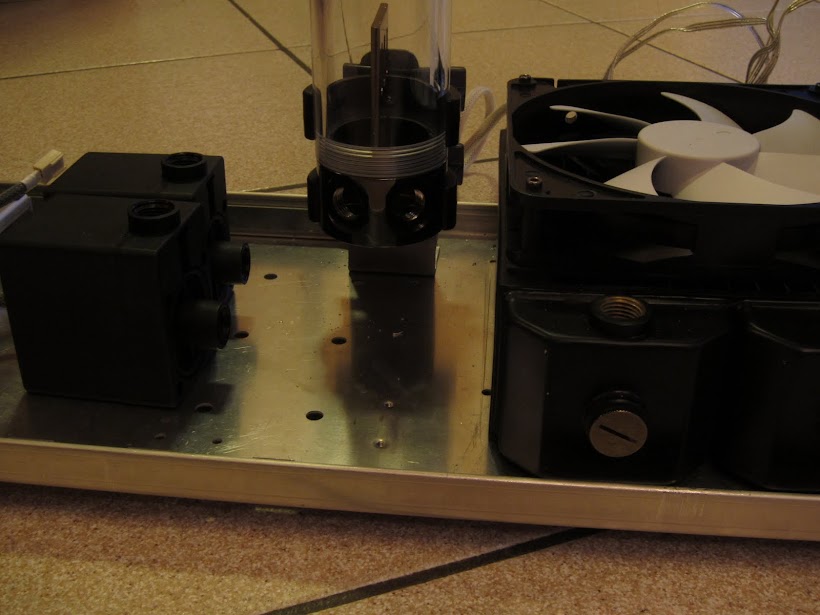

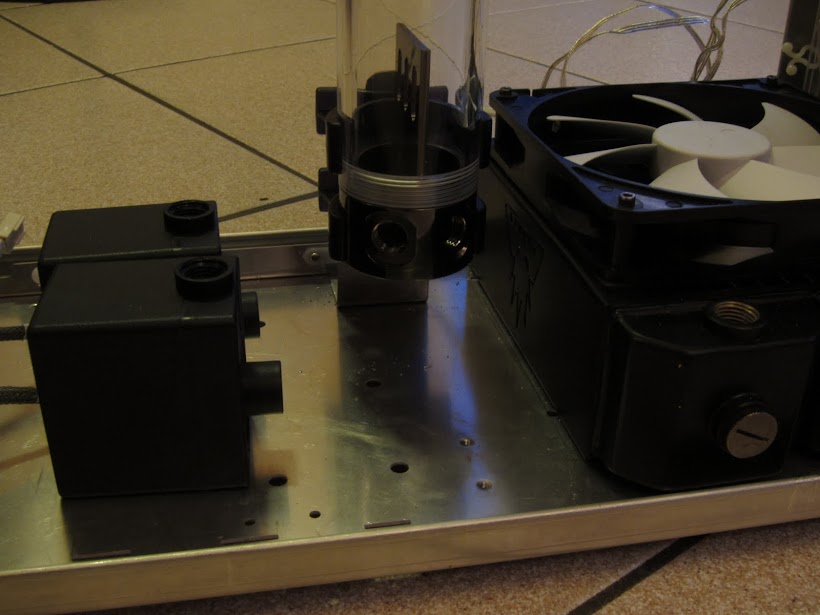

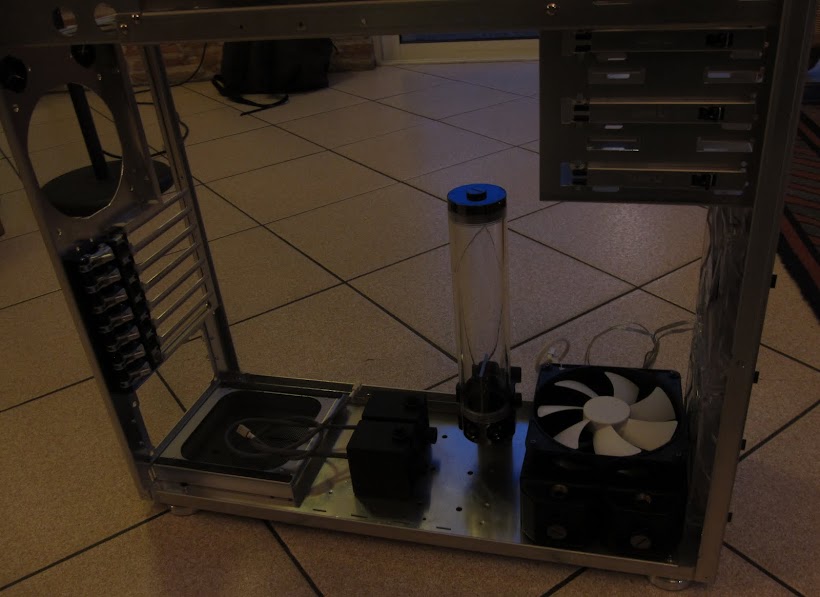

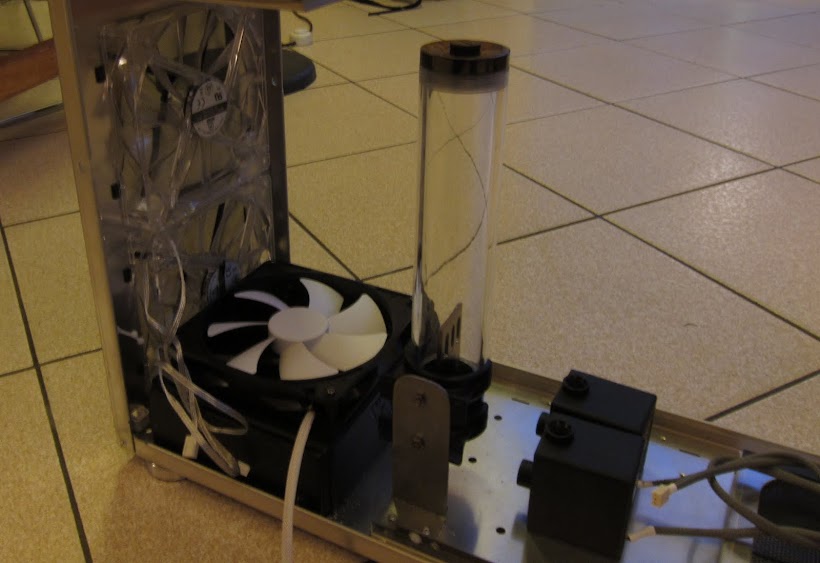

Le tout percé puis monté :

Bizarre l'intégration du réservoir..

Me tarde de voir avec tout en place, car la je me rend pas bien compte

Il est pas un peu bas ce réservoir ? Tu aurais pu faire une patte plus longue non ?

Sinon bon boulot, rien à dire.

Oui c'est pas commun, mais c'est bien fixé, ça bouge pas et ça permet d'avoir un réservoir où l'on ne voit pas les embouts ni les tuyaux, en gros un gros tube de plexi avec l'eau qui sort du plexi du bas !

Si c'est bas, mais c'est étudié pour que ce soit le plus haut possible, si je le montais plus alors il aurait été moins stable ...

Tu aurais du prendre le 400mm alors si tu savais dès le début que tu allais faire ça, comme ça tu aurais eu une belle colonne d'eau (+/-300mm contre +/-150mm) qui sort de la plaque.


Ok, c'est vrai que tu penses à tout. Moi j'y serais aller avec une grande patte et après j'aurais pensé à la stabilité.

a oé ok j'ai compris le trip

classe, j'ai hâte de voir le résultat final !

Quel boulot, je transpirerais presque en regardant tes photos.
Pourquoi avoir opter pour des pompes Phobya ? Sur 99% des WC ici, on voit des Laing DDC ou D5. Pour l'intégration, le look, les perfs, le bruit ?

Bonne continuation.

Ah, avec quoi tu découpes ton boitier, dremel ? Le mien va y passer bientôt aussi (1er WC et 1er mod de boitier).

Sponso.


Ah ok
On s'emmerde pas

Il faut ce qu'il faut...





















à ce compte là je veux bien me faire sponsoriser si y'a que ça

J'ai déjà vu ca quelque part ....


@ darkwall_37 merci



Un tel superlatif, c'est pas irronique ?

Pour les deux pompes, c'est pour plusieurs raisons. Premièrement niveau tarfi, les laing sont chères et au même prix on a ces deux pompes Phobya.
Niveau perf / bruit, la laing 10W commence à voir ses limites avec 3 WB et 3 rads (mon ancienne config), la 18W étant plus bruyante que la 10 que je trouvais déjà trop bruyante, je l'ai écartée.
Les deux petites ca permet je pense d'avoir un bruit contenu et un débit meilleur, sans parler de la pression qui va augmenter aussi. Après c'est vrai que je n'ai pas de preuves de ce que j'affirme, mais bon ...
Et puis bon aussi pour avoir un PC un peu atypique
Après, pour le sponso, j'ai beau l'être, je ne demande pas du matos qui ne me servira pas hein !


Pour les découpes, dremel pour le boitier avec les disques fournis (boite de 36, disques rouge foncé).
Pour le métal que j'ajoute, comme les fixs du top ou la fixation du réservoir, j'utilise de l'acier et donc la scie sauteuse avec lame métal.

Bonne chance pour ton mod !




Le mod est pas fini




Hum je savais pas que tu l'avait fait sur inflexion ça !
Mais bon, c'est ce que je cherche, faut avouer que c'est classe !

drapal

Salut pieuvre !
Grâce à toi je vais avoir le plexi !!

Allez c'est parti pour la séance d'aujourd'hui !

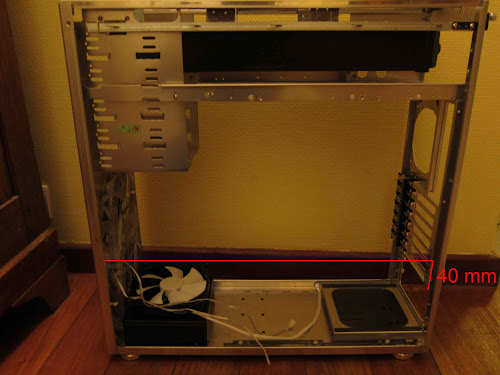

Au programme, la fabrication du support pour la vitre en plexiglas. Le soucis est que la hauteur entre le bas des cartes PCI et le haut du ventilateur du bas sur la face avant (oui oui j'ai bien écrit ça ) n'est pas la même.
Il y a une différence de 40mm ...




Comment faire alors ?

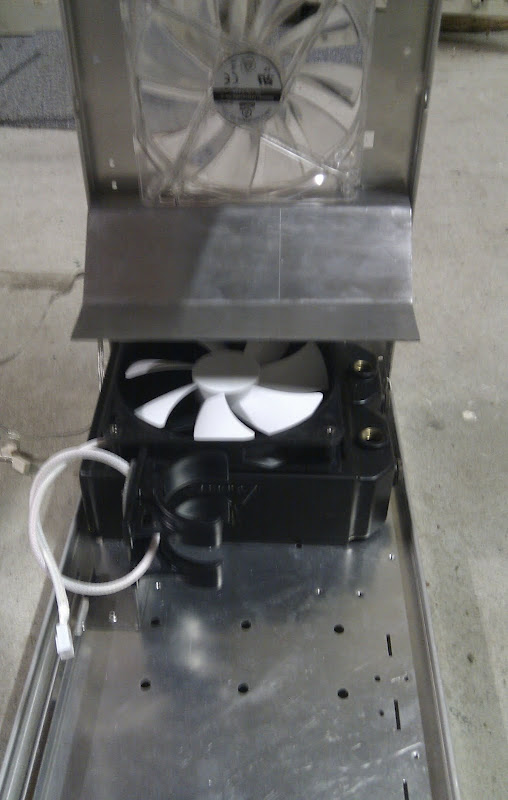

Après reflexion, j'ai opté pour cette solution :








Edit : N'oubliez pas que ma première page est mise à jour régulièrement, vous y trouverez des liens vers toutes les étapes du projet !
Et aussi, vous pouvez voir la galerie complète de photos en haute résolution ici :
https://picasaweb.google.com/etiennedefqvx/WhiteLI#
https://picasaweb.google.com/etienn [...] fLybClhAE#

zouli zouli tout ca

+1

Ca continue bien en effet

Merci

Avec de la patiente, l'acier ca donne un bon rendu.
Aciers et rivets, ca marche nickel

Quel intéret de mettre ça devant un ventilo ?

Ben premièrement ca n'est pas un intérêt à proprement parler c'est dans le but de mettre le plexi ... (faut lire ). C'est un adaptateur si tu préfères, pour que la plaque de plexi soit horizontale.

Ensuite, l'intérêt c'est aussi de donner plus d'air au ventilo du radiateur Ca oriente l'air.

Justement si tu mets sur une dessus ça va couper carrément l'air, y a un truc que je capte pas en fait

Ben si tu veux, l'air du ventilo de la facade soufflera et sera abaissé, en clair ca apportera plus d'air frais au ventilo 140 du rad.

Au même titre que dans une voiture, pour guider l'air, tu bouge les ailettes, ça oriente le flux d'air où tu veux ...
Là c'est pareil sauf que mon ailette est unique et fixe.

Ca voudrait dire que ... l'air va du haut vers le bas, je suis pas sur que ça soit une bonne chose ...

Yop etienne.
En parlant de plexy, tu m'avais donné un lien pour commander du plexy sur un site, tu l'as toujours?

Oui l'air descends, et alors ?
En quoi c'est une mauvaise chose ?

http://www.plexiglas-shop.com/FR/f [...] F2BE328F7A

L'air chaud monte naturellement...
Donc c'est pas une super bonne chose de contrer de phénomène. (regarde tout les boitier font en sorte que l'air chaud sorte par le haut
Je dis ca je dis rien

Donc tu ne parle plus de mon système ?
Tu parle du fait que le rad soit fixé comme ça en soufflant vers le bas, ou alors de ma fixation qui renvoie l'air du ventilo de facade en bas

Après oui l'air chaud monte, mais un ventilateur sera plus puissant que la montée de la chaleur, en clair, certes c'est mieux d'aller dans le sens de la chaleur (bas vers le haut) mais tu peux quand même faire ca dans l'autre sens, si tu le forces, l'air chaud descends.
J'ai déjà experimenté ça, et ça fonctionne (cf mon ancien mod avec un rad 240 en bas qui soufflait en dessous)

Oui mais avec ton orientation actuelle ton système est logique, ou pas avec l'air chaud qui descend.

Tu n'a pas l'air de rendre compte de l'action de l'air chaud :
http://www.sport-decouverte.com/vo [...] mte-70.jpg
http://www.aerobuzz.fr/local/cache [...] -a0ebf.jpg
Si tout ces engins fonctionnent c'est bien grâce à l'air chaud.
Après tu fais ce que tu veux, j'ai juste émis mon avis

Ben si je connais le principe que l'air chaud monte et alors ?
Je suis pas le seul à faire comme ça, et puis j'ai pas le choix ... si je l'avais bien entendu je ferais monter l'air chaud.

Après comme je t'ai dit, avec un delta de 10° environ, ca reste de l'air légèrement chaud, qui peut être "contré" par un ventilateur comme ça sera le cas là.

drapal

Prêt pour l'update du jour ?
A votre avis c'est quoi ? ?

La plaque plexi faite ?

Non pas encore commandé (ce soir normalement ).

Pas trop loin ...

Bon allez c'est dur alors je donne la réponse :
Intégration d'un petit thermomètre LCD dans la fixation d'hier.
Un deuxième suivra



Un par pompe ?

Non, je pensais faire un pour l'eau et un pour l'air incoming, de telle sorte on pourra voir le delta eau / air facilement .

Après je suis ouvert aux propositions, je peux même en mettre un troisième de thermomètre LCD !

Update du jour, intégration d'un thermomètre LCD sur le support métalique du plexiglas.
Ca prends pas mal de temps si on veut avoir une bonne finition, à l'huile de coude (lime) .

Donc un seul pour aujourd'hui, demain il y aura son camarade

Place aux photos :

Beau boulot.

On approche de la fin.

Merci
Je dois avouer que mes photos sont franchement déguelasses ...

Pas mal meme si j'aime pas trop ses thermomètre
