Branchement leds waterblock

n°2507098
letictac67
Posté le 17-01-2019 à 10:39:04  profilanswer


Bonjour ,
petite question au connaisseur
voila j'ai un waterblock Barrow équipé de led je voulais le brancher sur ma carte mère et la je constate que c'est une broche 3 fils
avez vous une idée pour faire la liaison avec la carte mère qui possède une broche 4 fils
je sais qu'il existe un petit module barrow pour brancher ces leds mais je n'ai pas envi d'avoir plusieurs modules pour gérer les leds j'aimerai tout réguler a partir de la carte mère

merci d'avance pour vos lumières

mood
Publicité
Posté le 17-01-2019 à 10:39:04  profilanswer


n°2507303
letictac67
Posté le 18-01-2019 à 23:07:03  profilanswer


personne ?

n°2507309
luttymiix
Bonbecs for life
Posté le 19-01-2019 à 00:02:34  profilanswer


Salut, j'ai aussi du Barrow dans ma tour et malheureusement, il va te falloir un raccord pour 4 broches standard. J'ai ça :

https://www.google.com/search?q=ral [...] wYvYvFlAM:

Et ça marche très bien une fois raccordé sur la CM ;)


---------------
Mon petit coin Achat/Ventes
n°2507439
letictac67
Posté le 20-01-2019 à 09:20:47  profilanswer


ah , mais a priori il faut une tension de 5 v alors que les prises fan sur la carte mère sont en 12v, alors bien sur on peut les réguler a 5v mais le jour je la pile du bios sera vide ou si je fais un reset bios il y aura de nouveau du 12 v
ils ont pas bcp réfléchi chez barrow ils auraient pus mettre un port standard quand même

n°2507440
lolo-1234
Posté le 20-01-2019 à 10:43:54  profilanswer


j ai pas de led mais je sais qu il y as un port port les led sur les carte mère regarde la doc de ta carte sa dois être marqué

n°2507446
luttymiix
Bonbecs for life
Posté le 20-01-2019 à 13:01:59  profilanswer


letictac67 a écrit :

ah , mais a priori il faut une tension de 5 v alors que les prises fan sur la carte mère sont en 12v, alors bien sur on peut les réguler a 5v mais le jour je la pile du bios sera vide ou si je fais un reset bios il y aura de nouveau du 12 v
ils ont pas bcp réfléchi chez barrow ils auraient pus mettre un port standard quand même



J'ai strictement rien compris à ce que tu as marqué. Ce que je peux te dire :

5V --> adressable, nécessité d'un hub ou splitter aurora 2.0 chez Barrow
12V --> non adressable, nécessite d’un hub ou spliter rgb normal

n°2507528
tigre
Posté le 20-01-2019 à 21:51:24  profilanswer


Je confirmes certains led fonctionne en 5v adressable et 12v non adressable avec le bon cable

n°2507572
letictac67
Posté le 21-01-2019 à 09:21:09  profilanswer


que voulez vous dire par "adressable" pouvoir choisir la couleur ?
le problème c'est que j'ai une broche 3 fils la même que les ventilateurs cpu ou boitier
je vais réguler un port fan de la carte mere a 5v et le brancher dessus verra bien ce qui va ce passer

n°2507578
tigre
Posté le 21-01-2019 à 12:45:13  profilanswer


Les ports adressable sont spécifique  cela ressemblent  a des port rgb header a 4pins mais il maque le deuxiéme pin vers le milieu
RGB adressable sur asus cela s'apelle add_header

la différence sest au niveau des fils ,rgb classique tu as rouge bleu vert +la masse, adressable tu as la masse le + et les données cela te permet d'allumer les led en vert les deux suivante en rouge etc comme sur les tt premium en 16.6millions de couleurs.

Peu de carte mére ont des port rgb adressable masi tu peut utiliser des kits de asus ou thermaltake ou autre avec télécommande


Message édité par tigre le 21-01-2019 à 12:47:24
n°2507579
luttymiix
Bonbecs for life
Posté le 21-01-2019 à 13:01:17  profilanswer


letictac67 a écrit :

que voulez vous dire par "adressable" pouvoir choisir la couleur ?
le problème c'est que j'ai une broche 3 fils la même que les ventilateurs cpu ou boitier
je vais réguler un port fan de la carte mere a 5v et le brancher dessus verra bien ce qui va ce passer



C'est pas un câble à brancher sur un port fan... c'est justement ce que j'ai marqué quelques posts plus haut. Tu confonds ports RGB et ventilateur. Peut-être que Barrow à des connecteurs qui ressemblent à des connecteurs de ventilateurs mais ce n'est en aucun cas la même chose ... Tu risque de foutre du jus à un endroit où il ne faut pas en te trompant de connecteur. les petits voltages c'est sensible, fait gaffe. Une masse sur un potentiel + ça peut-être très mauvais sur l'électronique ;)


---------------
Mon petit coin Achat/Ventes
mood
Publicité
Posté le 21-01-2019 à 13:01:17  profilanswer


n°2507711
letictac67
Posté le 22-01-2019 à 10:36:10  profilanswer


Ca ressemble quand a une prise de ventilateur

https://nsa40.casimages.com/img/2019/01/22/mini_190122103549718067.jpg

n°2507712
luttymiix
Bonbecs for life
Posté le 22-01-2019 à 10:39:32  profilanswer

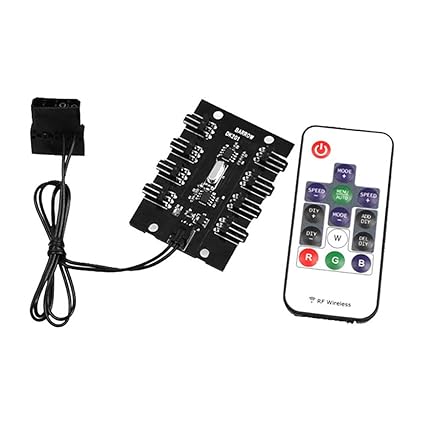

https://images-na.ssl-images-amazon.com/images/I/612a75l%2BcIL._SX425_.jpg

C'est bien ce que je dit, ça va sur un contrôleur pas une prise fan. Est-ce que tu lis nos messages ?  :o


Message édité par luttymiix le 22-01-2019 à 10:40:38

---------------
Mon petit coin Achat/Ventes
n°2507715
letictac67
Posté le 22-01-2019 à 11:03:11  profilanswer


oui oui je sais que ca va sur un contrôleur spécifique mais j'en ai deja 1 de chez enermax + celui de la CM, je voudrai juste ne pas en mettre un autre c tout , d'ou ma question d'essayer de le brancher autrement.
Si a chaque fois que t'allume le pc il faut tout re-régler pour que ce soit homogène c nul

n°2507717
luttymiix
Bonbecs for life
Posté le 22-01-2019 à 11:12:38  profilanswer


letictac67 a écrit :

oui oui je sais que ca va sur un contrôleur spécifique mais j'en ai deja 1 de chez enermax + celui de la CM, je voudrai juste ne pas en mettre un autre c tout , d'ou ma question d'essayer de le brancher autrement.
Si a chaque fois que t'allume le pc il faut tout re-régler pour que ce soit homogène c nul



Les paramètres restent ;)

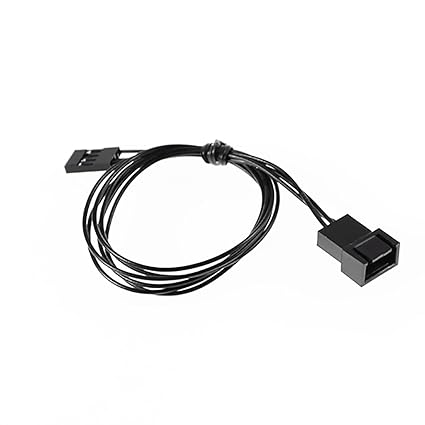

Sinon : https://images-na.ssl-images-amazon.com/images/I/51usDuNw1lL._SX425_.jpg

Tu branches ton Connecteur barrow dessus et l'autre bout est standard si ton enermax est standard


Message édité par luttymiix le 22-01-2019 à 11:13:10

---------------
Mon petit coin Achat/Ventes
n°2507718
letictac67
Posté le 22-01-2019 à 11:16:37  profilanswer


ouep j'y avais aussi pensé mais il possède que des port 4 broches et non 3

n°2507719
luttymiix
Bonbecs for life
Posté le 22-01-2019 à 11:18:17  profilanswer


letictac67 a écrit :

ouep j'y avais aussi pensé mais il possède que des port 4 broches et non 3



Ba faut regarder comment est géré le rgb sur ton boitier enermax. Pour moi 4 broches = non adressable. A mon avis, c'est un port constructeur propriétaire donc il faudra un adaptateur des deux côtés


---------------
Mon petit coin Achat/Ventes
n°2507720
letictac67
Posté le 22-01-2019 à 11:19:42  profilanswer


https://www.enermaxeu.com/wp-content/uploads/Products/Fans/LED-Fans/T.B.RGB/Gallery/t-b-rgb_gallery_05.jpg

n°2507721
letictac67
Posté le 22-01-2019 à 11:20:24  profilanswer


ce sont des ports standards RGB 12v

oui je pense que je n'aurai pas le choix

Message cité 1 fois
Message édité par letictac67 le 22-01-2019 à 11:21:26
n°2507724
luttymiix
Bonbecs for life
Posté le 22-01-2019 à 11:58:16  profilanswer


letictac67 a écrit :

ce sont des ports standards RGB 12v

oui je pense que je n'aurai pas le choix



Du led standard ? Mais adressable ? Bizarre.

A ce moment il existe un adaptateur du même style qu'au dessus mais en 4 pin 12v ;)


---------------
Mon petit coin Achat/Ventes
n°2507732
letictac67
Posté le 22-01-2019 à 13:00:29  profilanswer


Bon aller je lâche l'affaire je vais prend le petit contrôleur barrow
http://www.barrowint.com/index.php/article/687.html
