Reprise du message précédent :
Jumbaii, tu peux screener le sous-menu internal cpu power management stp ?
Pour voir si tu as les réglages d'impédance et si mes réglages sont transposables

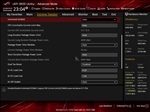

Avec LLC niveau 4 :
https://rehost.diberie.com/Picture/Get/t/151798
IA DC Load Line : ça informe le CPU du mode LLC choisi. Pour LLC 4, c'est 1.02ohm sur Asus.
IA AC Load Line : ça influe sur le Vdroop en charge. Si c'est stable CBR23, tu réduis à 0.19, etc

Et tu remets le Vcore en Auto !

Je regarde ça ce soir merci


Le VCore en tout auto est à 1.341V, le VID 1.438V pour 310W



Je check et edit le message

Voici


Parfait, recopie mes valeurs comme point de départ.
Si ton CPU est bon (silicon lottery) tu peux baisser AC_LL, sinon tu le montes

J'ai fait la modif, c'est stable - VCore max 1.332 pour 55/43 - 40181 R23 (j’étais LLC3)

Merci beaucoup

Reste à optimiser selon tes préconisations pour en tirer le meilleur. J’ai essayer 56/45 LLC4 ça plante après 2 minutes. Je peaufine demain

Je pense que la meilleure stratégie est maintenant de modifier la table V/F pour n'influer que sur le réglage turbo max et ne pas toucher aux fréquences inférieures.
Dans le BIOS, tu vas dans le menu "V/F point offset" et tu ajoutes un peu de tension (genre 0.05V) au point 11 jusqu'à ce que ce soit stable

Je testerais ca, merci pour ton aide.

Salut tout le monde

Je suis en train de régler mon 13900KF mais j'en avais pas fait depuis mon 9900k... Autant dire que ça a bien changé et que je suis largué. Du coup je me tourne vers vous pour avoir vos conseils avant de tout faire sauter

Je suis sur une ASUS Strix z690 A, je suis en watercooling AIO et j'avais commencé en remettant les réglages du BIOS par défaut puis :
Muticore : Enforce All Limits
Dans le DIGI+VRM je suis passé au level 4
J'ai mis le AC_LL à 0.2 et le DC_LL à 1.02 et j'ai progressivement baissé l'AC_LL jusqu'à 0.11 (au dessous je crash)

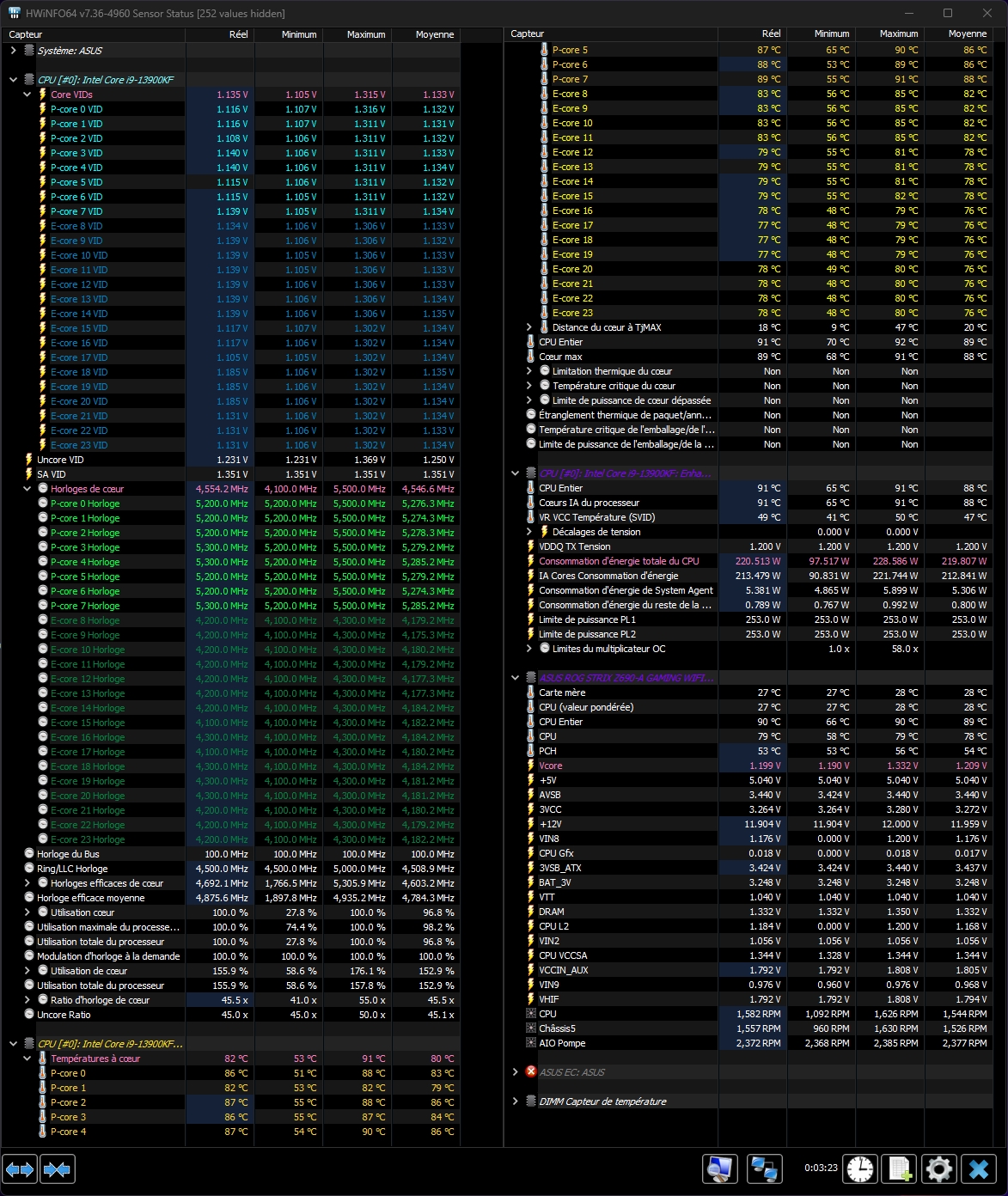

J'ai ces valeurs pendant un cinebench R23 qui fini à environ 39k, qu'en pensez vous? C'est un problème si mon Vcore est pas mal au dessus du Core vid? Par ailleurs impossible de dépasser 5200/5300 Mhz sur les pCore peu importe si je suis en auto ou si je défini le ratio manuellement à x55 par exemple. Des idées?



Merci pour votre aide et bonne soirée

bonsoir, le power limit est à combien dans ton bios ?

Bonsoir,

Il est réglé à 253W mais je dépasse jamais 225 dans HW info

Ca peut servir, sachant que généralement on voit plutôt de l'ASUS UEFI
Donc sur 13600K sur UEFI MSI
Pour du @5.6/4.4/4.8 en stable H24 et en adaptatif.
Avec un Vcore en full charge étant à 1.19V

Sous CineBench ça donne cela

Avec un score sur le test de 30 minutes de :


Sous Y-cruncher en SFT (AVX Donc), cela




Sous 3Dmark Time Spy



PARAMETRAGE DE L'UEFI
Fréquences P-Cores et E-Cores

Vcore en adaptatif (Ca donne un 1.19V sur mon proco)

Activation de l'XMP

Le LLC pour gérer une chute de tension en grosse charge (Chute voulue modéré dans mon cas)

Gestion des instructions AVX pour bridage de fréquence à 55GHz et le RING à 48GHz

Désactivation de la CG proc

Pour un accès plus rapide au BIOS

Pour une fréquence bus constante (Parce que j'aime bien)

Profils ventilateurs + pompe
AiO 360 Haut 3x120mm

Pompe WC (Important pour ma pompe Lian Li la laisser en PWM sinon CW)

Arrière Haut 140mm

Avant Haut 160mm

Avant Bas 160mm

Bas 2x140mm

Arrière Bas 120mm (Sortie CG)


Le score CB23 est bon pour cette fréquence.

Ta carte mère n'a pas une sonde précise de Vcore (Socket Sense) donc c'est hasardeux de se baser sur ses valeurs.
Je pense que ton Vcore réel n'est pas loin du VID.

Je vois du gros VID sur certains de tes E-cores, donc essaie de savoir si ce sont tes E-cores qui limitent en baissant leur coef à 40

Drap, je reçois un 13900kf et une asus maximus hero bientôt, va falloir mettre les mains dans le cambouis...

oula, 1.38v en aio... tu dois throttle à mort

tu cherches à oc en fixe ou en dynamique?

Clair !
Regarde plus haut pour la même fréquence, sur un 13600K et aussi sous AiO, c'est 1,194V
Tu dois pouvoir faire autour de 1,2V


pas trop comparable un 13600k all limit fait 180w/190w (sur le mien un pic de 201w sous prime avec avx) mais les 13700/13900k arrive à 300w donc plus de chauffe et l'aio à ses limites aussi surtout sur les i7/i9

Regarde mon post au dessus le screen HWINFO, après paramétrage en downVolting et toujours en 5.6 (5.5 en AVX) c'est quand même près de 230W qu'il a bouffé mon 13600K.
Et avec le paramétrage du BIOS automatique c'était près de 270W !!


Les tensions utiles



CPU Ring ou Cache
CPU L2
CPU SA (System Agent)
CPU MC
CPU Input


Core PLL
Ring PLL
SA PLL
MC PLL
PLL termination
CPU Standby voltages

Putain je sais pas ou se trouve toutes ces tensions sur une apex    , je sais pas ou se trouve les standby voltage, le pll termination le mc pll le sa pll le ring pll le core pll , le cpu input le cpu mc, bref ces chinois et il y a pas de screens qui permet de s'en sortir, la ca chauffe car je tourne à pas loin de 1,6v sur un 13900Ks   je passe d'un 7700k à à 13900Ks et je suis perdu

Le seul truc qui tourne bien ces la ram à 8400Mhz, par contre le cpu en prend plein la gueule avec des températures à plus de 100° et je depasse pas les 30000 points a cinebench le loose quoi!!!!

Salut,
sur ma z790 hero pour ce qui est cpu l2 / input , ect dans le bios extreme tweaker une fois dedans tout en bas de page et pour les pll onglet tweaker's paradise .

perso un peu comme toi sortait du x99 y a quelques mois


Je vais voir à chercher un tuto sur la toile pour ces termes vu que je vois pas ou ce trouve certain dans le bios AC_LL  DC_LL   j'ai beau chercher je trouve pas

Je vais avoir du temps car la l'Apex part au SAV (passer de windows 10 à 11 sans flasher la Mei avec un 13900Ks c'est mortel pour le bios   , c'est dead pas moyen de le récupérer)

y'a un tuto sur la z790 extreme  : https://www.overclock.net/threads/a [...] s.1801569/

pour le AC LL ET DC LL regarde dans l'onglet DIGI+VRM

Merci pour le coup de main, pas mal de lecture

Donc le LL c'est le load line calibration pour le AC et DC






Sympas les scores Aida !

Cette belle conf passe un Y-Cruncher 2.5B ?

Je connais pas et je sais pas faire !!!

Pour monter la ram à 8200Mps j'ai du toucher à certaines tensions pour être stable et baisser le CPU SA à 1,2v sinon en auto la ram ne tient pas. par contre à 8000Mps pas besoin et tout auto et le VDD ET VDDQ à 1,45v.



Petit test 3Dmark avant de démonter l'Apex pour un retour SAV
Sur l'alim Asus je suis a plus de 700W pendant le bench.

petit renseignement concernant le llc sur asus z790 , je sais que pour llc 4 on règle IA DC Load Line  1.02ohm et le IA AC Load Line 0.20  mais pour un llc3 l' ia dc load line ? car l'IA AC LL doit être aussi 0.20 .

Sur ASUS :
LLC1: 1.75 milliohms
LLC2: 1.46 milliohms
LLC3: 1.1 milliohms
LLC4: 0.98 milliohms
LLC5: 0.73 milliohms
LLC6: 0.49 milliohms
LLC7: 0.24 milliohms
LLC8: 0.01 milliohms

DC_LL = valeur ci-dessus

Recommandation Intel : AC_LL = DC_LL
Sauf qu'on veut Undervolt donc on ne respecte pas la règle Intel. A la place, suggestions de AC_LL pour un 13900K :

LLC#1, AC_LL = 0.60
LLC#2, AC_LL = 0.46
LLC#3, AC_LL = 0.25
LLC#4, AC_LL = 0.20
Baisser de 0.01 tant que c'est stable
Pour un CPU qui demanderait plus de Vcore car moins bien pourvu par la Silicon Lottery (les 1x700K par exemple ), monter les valeurs de 0.05 avant de commencer à affiner

ok testerai avec le 13900k demain si j'ai le temps , merci .

Hello,

J'ai monté mon 13600KF sur une Gigabyte B760 Gaming X.
Le CPU est refroidi par un BeQuiet Dark rock Pro 4.

En full stock j'ai des piques à 100c° lorsque je fais des 3D Mark / CPU-Z / jeu. Les benchmarks sont corrects sans plus.

La température en jeu est plutôt entre 80-85c° / 45-48c° en idle. Je trouve cela tout de même élevé vu le ventirad installé...
Donc logiquement j'ai voulu UV le CPU, j'ai fait les modifs que je pensais nécessaire dans le bios (1.2V), mais après contrôle sous HWMonitor je vois que je suis tjs à >1.3v. Bref les manips n'ont pas fonctionné. D'après ce que j'ai vu le les 660 / 760 de chez Gigabyte ne permettent pas de réduire le voltage à cause d'une UV protection, sauf à tweaker le bios (ce que je ne souhaite pas faire).

Avez-vous une option que j'aurais oublié ? quelles sont les solutions pour limiter l'échauffement du CPU ?

PL1 125W / PL2 181W, cela semble OK.

Merci

Bonjour, as combien est le llc ? si auto mets le à 3 et regardes si tes températures sont moindres en idle et burn ensuite surveille la temp des vrm car sur les 660 et 760 cela à tendance à monter en température surtout avec les raptors lake .

Sinon je suis entrain de peaufiner mes réglages sur le 13900k (stock) et pour le moment LLC#3, AC_LL = 0.25  tourne comme depuis 1 semaine aucuns problèmes de chauffe sachant que je n'ai que le rad Monsta 360 (feser) pour le cpu .



Merci de ton retour.

Désolé mais c'est quoi le LLC ?

Y a pas un moyen de contournement pour réaliser un UV avec des chipsets du coup ?

Le load line calibration (cpu) , dans le bios onglet tweaker une fois dedans tout en bas de page du bios tu choisis advanced voltage settings cela va ouvrir de nouveaux reglages et en bas y'aura cpu/vrm settings (tu sélectionnes) et trouveras le cpu vcore loadline calibration qui est en auto et là tu testes de le mettre à 3 voir 4 .

Thanks
Concrètement il se passera quoi ? aucun risque particulier ?

Merci

Avec un llc 3 , lorsque ton cpu fera un ciné r23 le vcore ne restera pas à 1.3 mais aura du drop donc chutera vers 1.25 voir beaucoup moins faut tester et cela ne risque rien et chez giga eux ce n’est pas dès chiffres mais appellation normal, turbo, extrême ect …

Merci je vais tester

Du coup je dois configurer en normal, turbo, extrême ?

J'ai testé Power Saving ça change pas gd chose, j'ai vu aussi qu'il y avait une option Undervolt protection, je l'ai désactivé pour voir, mais malgré un voltage à 1.2V sous le bio le CPU remonte à 100c° en consommant > 1.32v

Le llc en mode normal et testé si pas bon essayer en low ou high et ainsi de suite .

ok je vais tester merci

Tiens ici un soucis similaire comme toi : https://www.reddit.com/r/intel/comm [...] byte_b760/

Merci encore V-nom je vais checker

Salut Halfsup,


Comme dit v-nom, tu dois tester la Loadline la plus faible (celle qui réduira le plus le Vcore en charge) qui permette toujours la stabilité sur les stress-tests.

Si ça ne suffit pas, tu brides le turbo via PL1/PL2 mais tu perdras un peu de perfs.
Si ça ne suffit pas, tu réduis le coef pour 6 cores actifs et tu perdras aussi des perfs.
Tu peux aussi désactiver une partie des E-cores (voire tous) ou l'hyper-threading mais là on arrive dans des mesures drastiques.

Tu as quelle température ambiante à la Réunion ?

Tu peux acheter un "contact frame" pour améliorer un peu le contact CPU/RAD et gagner quelques degrés : https://www.amazon.fr/Thermalright- [...] C95&sr=1-4

Ton rad est très bon mais les ventilos sont plutôt optimisés pour la performance que le silence. Quelques degrés à gagner en les remplaçant mais tes oreilles vont souffrir.

Tu as des températures incroyables    Ton rad est sur le balcon ?

Et un très bon score pour un CPU stock ! Quelle conso tu vois sous HWinfo64 ?


le rad est à l'extérieur sur le top du 900d et ma fenêtre juste à côté c'était les températures à la fraiche sinon pour la conso au début sous ciné dans les 300w passé temp 91° et là avec les réglages ci-dessus 270w mais obligé de mettre AC_LL = 0.26 car à 0.25 cine r20 passait une fois sur deux .
