Reprise du message précédent :
le problème venait même pas de là vu que la carte du dessous avait le rad d'origine

Donc effectivement, si tu comptes utiliser pour la carte du dessous, ça nécessite des adaptations supplémentaires

Je compte mettre un Arctic Cooling Xtreme 5870 sur celle du dessous et le Musachi sur celle du dessus. Il faut donc que le Musachi ne fasse que 2 slots


Le tout monté en 15mn, inaudible, belle fabrication, dans l'attente de confirmer l'efficacité après 3h de Crysis...

Wait and see.

Ciao

Sympa tes photos

Merci, et après 2h de TF2 intensif (CPC inside) la carte (sous ATI monitor) est à 41°C.

Et que dire de l'abscence de soufflerie, le bonheur.

salut les gens,

je viens d'acquérir une HIS HD 5850 et j'aimerai lui coller mon Musashi vu qu'il est annoncé compatible sur le site de Scythe (haha) .
...
bref. Le hic c'est que je n'arrive pas démonter le rad stock de la carte.
Après avoir enlever toutes les vis, on dirait que ça coince sur le haut de la carte... quelqu'un sait de quoi ça vient ? j'ai pas envie de tout casser

bonjour tout le monde,

voila j'ai monte mon shaman sur une 6970 et j'ai rebranché le pwm sur la carte
enfait la carte a une sorte de mini pwm donc j'ai du modfier pour que sa rentre..
le probleme etant que je ne peut plus controler le ventilo et plus d'info sous gpu-z (le ventilo tourne)
il ya sur les 4 fils 2 couleur differente entre les deux:
6970 ancien ventilo: noir - rouge- jaune- bleu
shaman: noir- jaune- vert- bleu

dois-je tester d'inverser ceux du milieu??

Swiss_Knight : t'as enlevé les 2 vis sur l’équerre pci ?

treflenoir : le shaman est un monstre, pas besoin de le réguler, tu peux le laisser en 5v et l'oublier

il doit y avoir 2 vis coter connectique

enlevées aussi. c'est libéré de ce côté, c'est vraiment sur le milieu du côté opposé au connecteur PCI-exp. que ça a l'air de coincer :S

tu sens que le gpu est décollé ?

ça je n'arrive pas savoir.

mais en fait, la partie plastique est-elle indépendante du système de refroidissement ?
parce que sinon, faudrait peut-être que je vire les 4 vis de la pièce métallique de support du radiateur au dos ?

oui il faut les enlever

charles k: en 5v c'est sur une prise molex?
disons que je voudrait qu'il fasse moins de bruit pour du hors jeu

t'as bien celle avec le design de référence ( blower rouge) ?

le carénage en plastique est vissé à la plaque noire en métal, le radiateur en cuivre est fixé sur le carénage mais il faut quand même enlever la croix de fixation pour enlever le carénage

j'ai des photos ici si ça peut t'aider https://picasaweb.google.com/110858 [...] 88/HD5850#

Merci pour tes photos, oui c'est celle-ci : http://www.hisdigital.com/UserFile [...] 1600-7.jpg

Il y a des traces blanches sur le PCB, vous savez de quoi ça peut venir ?
ça part pas avec un petit chiffon humide.

PS : jviens de voir un truc sur tes photos... c'est elle la fameuse carte avec un truc noir trop gros qui empêche les ailettes d'être bien droites ?
tu as fait de la découpe dedans ?


les prises 3 pin (ventilos) sont branché sur le jaune des molex donc 12 v

mais tu peux bricoler pour prendre sur le rouge (5v)

ou tu peux brancher sur un port de ta carte mère et réguler dans le bios

ou mettre une resistance uln/ulna noctua si t'en as

ou brancher sur un reobus si t'en as un

ou alors réussir à brancher sur ta 6970, mais je ne trouve aucune doc technique sur la prise pwm, donc j'ai pas envi de te dire de connerie sur le branchement

des traces blanches sur le pcb   , de la co... des accumulations de poussière (   )

la protubérance à coté des connecteurs d'alim, oui, si tu garde la plaque noire, ça bute contre les ailettes du musashi , moi j'ai passé un coup de dremel ( http://forum.hardware.fr/hfr/Overc [...] m#t1945392 ), mais couper les ailettes qui gênent est très facile à faire avec une paires de ciseaux (l'affaire de 10-15 min en ayant enlevé le ventilo du bout), c'est d'ailleur ce que j'ai fait pour la 6870 car la protubérance étant plus longue ( http://forum.hardware.fr/hfr/Hardw [...] m#t7629269 ).

merci charles k

j'ai rien trouvé aussi..

mais je pense essayer d'inverser les 2 fil du milieu, on croise les dioigts

C'était bien les 4 vis de la croix de fixation qui retenaient encore le système de refroidissement à la carte. J'ai donc pu démonter tout ça et constater.

Une question :

cette grosse plaque noire et ces trucs roses et blancs qui servent de contacts, je peux tout enlever et mettre les petites ailettes en alu fournies avec le Musashi pour refroidir les composants sur lesquels les trucs roses et blancs étaient ou est-ce que ça va faire court-circuit ?
J'ai peur de faire une bêtise avec ça.

Pour les traces blanches, je ferai une photo quand j'aurai plus de lumière demain et je vous montrerai.

ouai tu peux c'est fait pour, mais franchement sur la 5850 c'est mieux de garder la plaque noire et donc de tailler quelques ailettes sur le musashi car :

- les petits radiateurs scythe collent très mal , surtout sur les vrm ( composants à gauche sur la photo, et celui tout à droite)
- les vrm chauffent énormément sur cette carte, et les petits radiateurs ne sont pas suffisant. Disons que les vrm montent à des températures bien plus hautes qu'avec la plaque et que c'est potentiellement néfaste pour la durée de vie de la carte.

La température de ces "VRM" est-elle relevable via un logiciel ?
...histoire de comparer tout ça pendant une bonne séance de furmark

gpu-z , les 3 sondes les plus chaudes

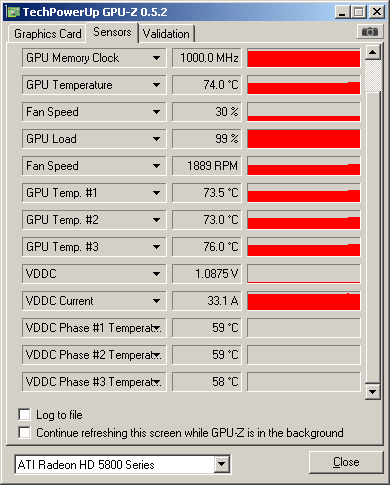

les valeurs les plus élevées @rad stock chez moi sont celles du GPU :


je parlais avec les petits rad scythe, c'est les 3 vdcc

ah ok ;D

je vais comparer ça dès que j'ai un peu de temps alors et je reviendrai poster ici pour vous en informer.


EDIT : question bonus :

la partie qui fait ch*er de la plaque metalique noire de base, elle a combien de mm de "trop" pour le Musashi ?
<3 ? 3 ? 4 ? 5 ? >5 ?

j'ai trouver un schema 4 pins pwm



P1 (noir) - masse
P2 (jaune) - 12V+
P3 (vert) - Tachymetre, vitesse rotation
P4 (Bleu) - PWM signal de regulation

je ne l'ai plus donc je ne vais pas pouvoir te dire précisément, mais c'est pas grand chose, moins de 5 mm en tout cas

Salut tout le monde.

J'ai une petite question concernant le Thermalright V2 VGA.

1) Est-il compatible avec la plaque d'origine pour les VRM? Ou faut il modifier des truk? Ou faut-il absolument acheter un refroidissement pour les VRM type VRM R3/4?

2) Exactement les même questions mais concernant le Thermalright T-Rad² GTX

Merci d'avance.

non pour les 2, les heatpipes buttent contre la plaque. Pour le t-rad et le v2 je dirais que oui il vaut mieux prendre un vrm 3/4 car les petits rad ne vont pas être suffisants, surtout pour le v2 qui ne donne aucun flux d'air sur les vrm

( sinon je rappelle que la conservation de la plaque n'est possible qu'avec la 5850, sur la 5870 elle est soudé au radiateur, je dit ça vu que tu n'as pas précisé la carte   )

C'est une 5850

Dommage ces rad me faisaient de l’œil

Du coup je pense prendre le Musashi qui, d'après la première page, permet l'adaptation avec la plaque d'origine

Merci pour ta réponse rapide en tout cas

EDIT : Est-ce que tu sais où on peut se le procurer?

tu me fais remarquer qu'il vient d'être rayé de tous les magasins

édit : http://www.rnumerik.net/Scythe-Musashi.html



Et je fais comment moi du coup?

Il m'en faudrait un silencieux sans avoir besoin d'acheter les VRM R4/3. Donc soit en gardant la plaque d'origine soit avec des petit radiateur de VRM fournis (comme la zalman VF1000 que j'avais sur ma 4850)

Merci

EDIT : Merci

J’espère qu'il sera encore là dans 1 a 2 semaine car peut pas commander tout de suite

Mais je trouve quand même moche les rad de remplacement en règle générale... Faudra que je m'amuse à créer une coque aéré un de ses jours pour cacher les rad sur le coté

En tout cas merci

vu qu'il est en rupture de stock partout et rayé de pas mal de site, je dirais que c'est la fin des stock fournisseur, donc c'est pas sur qu'il en reste longtemps

Dans ce cas peux tu très rapidement me conseiller un rad avec les critère que j'ai fournis au dessus?

Rappel : Il m'en faudrait un silencieux sans avoir besoin d'acheter les VRM R4/3. Donc soit en gardant la plaque d'origine soit avec des petit radiateur de VRM fournis (comme la zalman VF1000 que j'avais sur ma 4850)

genre comme ça ? http://www.xtremesystems.org/forum [...] ost4214054

et bien il y a le prolimatech mk-13, je ne me rappelle plus exactement s'il est compatible avec la plaque ( je crois que oui) mais de toute façon il est fourni avec un radiateur vrm correctement dimensionné, mais il coûte 50 € sans ventilo

le thermalright shaman a aussi un rad vrm correct, mais il coute 70 € ( lol )


Dans ce genre oui. Mais je l'aurais vu en plastique noire (ou blanc pour aller dans mon NZXT phantom White) brillant. Et pas avec des trou façon mesh mais plutôt grille en lamelle du genre de ce qu'il y a sur les bout des CG en façade arrière des PC



J'avais vu le prolimatech mais il est vraiment énorme et là pour faire ma "coque"   Elle va être énorme

Pour les ventilo c'est pas un problème

En tout cas merci. Si je viens à faire ce dont j'ai envie (coque toussa toussa). Je posterais des photos

Bonne continuation à tous


Salut,

Sais-tu où on peut trouver des plaques de mesh comme les siennes?

J'ai posé la question sur un autre topic. Apparemment ça se trouve facilement à leroy merlin, mr bricolage, bricorama, castorama, etc...

Merci

Petite maj, le setsugen 2 est livré avec un radiateur correct pour les vrm des 58xx (fixation par vis)

pour les test : http://www.techpowerup.com/reviewd [...] &reviews=1
