Reprise du message précédent :
ca ventillera mieux le CPU comme ca

J'aime bien l'aspect de l'alu, légèrement différent des Lian Li.

hoho
je viens de recevoir un q02b
et je dis " la gtx660? ca rentre ! "



plus qu'a faire chauffer la dremel !

Il reste de la place en dessous pour l’aération de la cg ?
ou tu prévois aussi de faire un trou ?

ca rentre au poil de fesse
il y a ~1mm de jeu donc je prévois de faire un trou.
( avec une fraise carbure ca devrait le faire )
l'objectif c'est de faire rentrer 2600k / gtx660 / 3.5" / 2.5"

Mais... mais c'est un rad stock Intel

je viens d'enlever l'axp-140 vu qu'il bloquait l'alim et m'empechait de voir correctemment

d'ailleurs je vais mettre l'alim sfx fournie avec le boitier en vente si ca interesse qqun.

Dites, vous pensez qu'il y a moyen d'enlever la face avant du Euler?


J'ai beau regardé les photos je vois pas comment c'est fixé.


Sur ton image, en partant du bas, tu as dans la 2° et 5° rainure, une petite vis cruciforme à 8mm de
l'avant, de même pour la face arrière.
J'ai réussi à enlever la plaque arrière avec grand mal car les vis sont vissées bien sûr mais, en outre, collées.
J'ai capitulé pour la face avant, trop collées... et elles sont très petites, la croix du cruciforme est minuscule,
facile à 'foirer' . Le principe est le même pour la fixation du dessous, là par contre, les vis sont conséquentes
et prévues pour le montage et démontage, ce sont les 2 trous que tu aperçois,dito pour l'autre côté..
Amitiés

Ok, merci beaucoup pour ces infos


Regarde, un excellent article, je ne sais pas si tu l'as lu.
http://www.silentpcreview.com/Akas [...] n_ITX_Case

Hello à tous!

j'suis en cours de choix de matos mini itx pour mon prochain NAS / station stockage, partge fichier / téléchargement....

Matos déjà choisis:

-intel core i3 2100
- CM asrock H77M-itx
-2x4 GO DDR3
-SS corsair 30GO pour l'OS
- 2X 1TO WD green


Il me reste que le boitier à choisir...

j'suis tombé sur ça: CFI A7879 Mini-ITX

http://linitx.com/product/12789

Je trouve que le boitier répond bien à a demande:

-aspect "serveur"
- 1 emplcement 2,5" pour le ssd
- 4 emplacements hot swap pour les HDD
- alim 200W

Le problème c'est que ne le trouve pas en France...

Vous connaissez d'autres boitier dispo qui ont à peut près les même caractéristiques?

merci à vous!

Rien ne t’empêche de le commander sur ce site, c'est en Angleterre donc pas de frais de douanes comme tous les pays européens contrairement aux USA ...

hello!

merci pour la réponse!

d'après votre expérience, quel site est le plus fiable?

linitx.com: total 124€ mais aucun délais de livraison (autrement c'est 60£ avec ups)
http://linitx.com/product/12789

cartft.com : total (FDP ups 12h) : 149,45€
http://www.cartft.com/catalog/il/1427

mini-itx.com: total avec frais de port/taxe :158.21€
http://www.mini-itx.com/store/prod [...] currency=1

merci!

Bonsoir à tous!

Je suis aussi en cours de choix pour me monter un nouveau NAS, et j'ai également pas mal de soucis pour le choix du boitier.

J'avais aussi vu ce boitier CFI A-7879, et pareil la non dispo en France me refroidissait. Je vais regarder ces liens avec grand intérêt, merci ! ^^

J'ai aussi vu des boitiers Chenbro, notamment le ES34169 référencé sur materiel.net, avec une dispo inquiétante, et une alim pas très péchue (120W).

En Chenbro, il y a aussi le SR30169 qui est sympa, compatible avec les alims ATX a priori, mais j'ai pas trouvé de moyen de se le procurer en France, à part en import US via ebay (super les frais de douane).

Pour moi la config que je veux mettre dans mon NAS :

proc : Intel Xeon E3-1275LV2 (45W! ça revient grosso modo au même prix qu'un core i7 3770T, sauf que lui est dispo!)
cm : Intel DQ77KB ou Jetway NF9E-Q77, le choix est rude, voir plus bas...
RAM : 16 go ddr3 en corsair, j'ai plus la référence sous la main
Stockage : 2x1.5to + 1x2to + 1x3to (des WD green que j'ai dans mon NAS actuel...), plus un SSD pour l'OS soit mSATA soit 2.5", suivant la CM.

En fait pour mon NAS, j'ai deux problèmes qu'il me faudrait solutionner.

D'une part, comme calagan57, je cherche un boitier mini itx avec 4 hotswaps. C'est hallucinant comment c'est compliqué d'en trouvé facilement de part chez nous. Aux US, j'ai trouvé ça, mais ça fait super cheap, et faut trouver un moyen d'importer ça. Je vais sans doute me rabattre sur le boitier CFI dont calagan57 parlait.

Le second problème est la carte mère. Je souhaite du mini itx avec un chipset Q77, pour profiter du KVM over IP inclut dans le proc/chipset.
Il me faut aussi au minimum 4 ports SATA, plus soit un port SATA supplémentaire, soit un port mSATA.
Il y a quelques cartes mères qui respectent ce cahier des charges (merci le tableau excel !!!!), mais leur dispo en France est TRÈS compliquée.
Le problème que j'ai avec la carte Intel DQ77KB, concerne l'alimentation, soit externe style portable, soit interne, les deux en 19V. Pas de connecteur d'alimentation ATX. En soit pourquoi pas. La carte possède un port d'alimentation SATA en sortie, pour alimenter d'éventuels autres disques.
Comment savoir si elle fournis assez de jus pour 4 DD ??? C'est ma grosse crainte !
Je n'ai trouvé aucune alimentation interne capable de s'interfacer avec son connecteur d'alimentation interne (un truc bizarre molex 2 pins...). En externe, encore une fois, pourquoi pas, il semblerait que certaines alims de portable Dell soient compatibles. M'enfin des alims de portable, c'est pas franchement ce qui se fait de mieux en fiabilité...

A part la DQ77KB, j'ai trouvé donc la Jetway NF9E-Q77, une Portwell WADE-8013 (impossible à trouver). Je crois que c'est à peu près tout...

Donc du coup, ça ne laisserait que la Jetway, disponible pas trop chère (tout est relatif), en Allemagne sur cartft.com.

J'aimais bien la DQ77KB, surtout le mSATA que je trouve assez élégant pour mettre l'OS. Mais la Jetway propose 6 SATA, donc ça pourrait aussi aller.
Si la DQ77KB peut effectivement alimenter 4 disques avec son unique port SATA d'alimentation, je prend celle là. Dans le cas contraire, je prend la Jetway. Qu'en pensez vous vous?

Pfiu, c'est un peu tout en vrac, désolé ! ^^

Au hasard en lisant la doc .
De mémoire c'est 27W max, donc ne compte pas y brancher plus de 2 HDD 3,5".
(Il me semble que cette limitation est du au connecteur alim SATA lui même, néanmoins comme il y a un régulateur de tension 12V et 5V derrière aussi, on ne sait pas s'il l'ont conçu au plus juste ou s'il a de la marge).

Sinon si t'as un fer à souder, un transistor, quelque résistances, t’arriveras à allumer un PicoPSU en même tant que la mobo pour alimenter les HDD.

edit:


C'est con, manque la ref des régulateurs qui nous intéressent

Beuh, le fer à souder, il m'a fait peur quand j'ai du l'utiliser pour changer la batterie du zune de madame, je vais éviter de jouer avec pour mon NAS...
J'ai essayé d'eplucher la doc technique de la DQ77KB, sans voir une seule allusion à ça, et j'ai posé la question sur le forum Intel, également sans succès. Je pense que c'est mal barré...

EDIT : je viens de voir le schéma électrique. Mes compétences dans le domaine font défaut, je crains. Je ne sais pas si on peut en déduire combien de disques peuvent être alimentés.
Fin a priori, je sens que c'est mort avec la Intel, à moins de bidouiller une alim pour qu'elle se lance en même temps que la CM. Autant partir sur la Jetway dans ce cas, en prenant un SSD 2.5" pour l'OS...


pour tout ce qui est mini itx il faut voir ici
http://www.mini-tft.de/xtc-neu/

Page 76


Finalement c'est pas une limitation du connecteur alim SATA, c'est bien la mobo le facteur limitant..
Le connecteur supporte 1.5A par pin (il y a 3 pin pour le 12V et 3 pour le 5V et 3 pour le 3.3).
Ca me semble énorme quand même (90W) (bon il n'y en a que 5 pin pour la masse).


Merki! Le boitier sort à 120€ + 20€ de fdp, a priori. A éplucher plus finement...




Chuis aveugle. J'avais vu le tableau mais en première lecture j'avais interprété ça comme un exemple de consommation typique pour dimensionner l'alimentation. En deuxième lecture je vois bien 26.15 en max power rating, sur la ligne SATA power.
Mes disques sont des modèles green, donnés pour 6W de conso max en lecture/écriture. Avec 4 disques, ça donne du 24W. Trop limite pour être envisageable quoi...

Le problème c'est pas cette conso en charge, mais la conso lors du démarrage. Et là vaut mieux regarder l'ampérage marqué sur l'étiquette. Ca doit plus tourner dans les 10W en crête par HDD que les 6W en charge.

C'est d'ailleurs pour ca que les HDD pro (en y incluant les WD raptor), et la norme SATA dispose du staggered spinup, le bios de la mobo démarre les HDD un après l'autre et non pas tous ensemble, pour justement éviter ces pic de charge au démarrage.
Malheureusement ce n'est pas utilisé par le matos grand public.


J'avais entendu parlé de ça, effectivement. Dans le cas de cette CM ça aurait pu être utile...
Je n'ai que le disque de 3to sous la main. Sur son étiquette, j'ai 5V : 0.60A et 12V : 0.45A.
Ça donnerait du 8.4W de requis au démarrage?

Ah ben ouais, c'est moins que je ne le pensais.


J'ai regardé les autres disques (1.5to et 2to), les spécifications sont les mêmes (WD15EADS et WD20EARS). J'ai un peu de chance, d'autres références (WD15EARS et WD20EARX par exemple) sont données pour du 5V : 0.70A et 12V : 0.55A

J'aurais donc besoin de 8.4x4, soit 33.6W sur le port SATA. Vu qu'il est sensé fournir que 26.15W, ça semble compromis en fait non?

Si t'utilise pas l'audio, ni les ports USB, ni ventilo (vu que d'après le schéma c'est branché sur le même régulateur), peut-être, perso je tenterais pas le coup.


On est d'accord.

En plus, plot comme je suis, je me suis planté, les références que j'avais récupéré étaient incomplètes...
Au niveau de mes disques, en fait j'ai :
- WD15EADS-00R8B0 : 5V : 0.70A et 12V : 0.55A soit 10.1W
- WD15EADS-00R6B0 : 5V : 0.60A et 12V : 0.45A soit 8.4W
- WD20EARS-07MVWB0 : 5V : 0.70A et 12V : 0.55A soit 10.1W
- WD30EZRX-00MMMB0 : 5V : 0.60A et 12V : 0.45A soit 8.4W

Pfiu. J'aurais du démonter le NAS direct, mais il est en cours de sauvegarde. Bref.
Au final, ça donne du 37W au démarrage.

Je vais pas tenter du coup, la Jetway fonctionnera avec une alim Flex ATX...

tu as vu ou que la Q77 avais le KVM over IP ???
m'interresse d'un coup cette option?

fonction AMT du chipset

Le contenu de ce message a été effacé par son auteur


Tous les chipsets Qx7 d'ailleurs me semble, mais faut un processeur qui le gère (à partir du i5, et j'ai un doute sur les versions K)

Tous les chipset série Q tout court

Le contenu de ce message a été effacé par son auteur

Je confirme aussi, AMT n'est dispo que pour les chipset QXX (version 7.0 pour le Q67, et version 8.0 pour le Q77), d'où ma sélection de ce chipset.

Pour le proc, il faut regarder sur ark.intel.com, ceux qui supportent le vPro ou non...

Quand en plus on limite aux processeurs avec un TDP de 45W, ça limite encore plus !

http://www.pcworld.fr/pc-bureau/te [...] 3999,1.htm

je ne sais pas si ça vient de moi, mais j ai l impression que le niveau des test de pcw on fortement chuter depuis l abandon de matbe

8,6W en idle

Non non ça ne vient pas de toi
Moi aussi je regrette l'époque de Matbe

PS: Qu'en ils disent que le ventilo ne sait pas mis en route
ils veulent dire que le ventilo ne tourne pas -> fanless ce que je doute fort
ou que le ventilo tourne en ralenti
ce qui n'est pas la même chose

Le contenu de ce message a été effacé par son auteur

Si la cm dispose de l'option
ce qui n'est pas souvent le cas

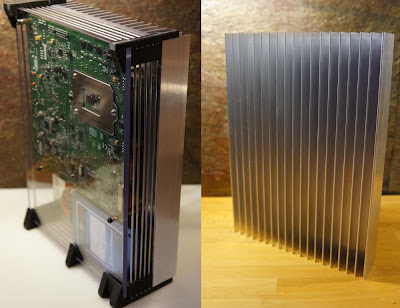

Un mod thin itx fanless :

Source
Une bonne idée d'utiliser ce genre de rad. D'ailleurs je refroidis un HDD externe (relier à mon routeur 24h/24) de cette façon.

De chouettes petits boitiers itx :

http://htpc.jp/b/index.html

Dommage qu'il ne sont pas dispo en Europe


Faut pas se rater sur le montage du "capot sup / rad" sinon domage le contact rad / cpu
Et en terme d'accessibilité

je suis en train de faire comme l'allemand la :
http://www.computerbase.de/forum/s [...] ?t=1095685

mais en un peu moins gore



oui je sais ma fraise a rippé, va falloir utiliser du filler et poncer puis rependre un peu
