Bonjour,

Je suis en train de mettre à jour une config à base de GIGABYTE X470 GAMING 7.
Je suis un peu perplexe parce que sur la carte mère, je ne trouve pas de prise standard ARGB 5v (3 pins avec un écart entre les 2 premiers et le 3e) pour brancher l'éclairage des ventilateurs.
A la place, il y a 2 prises VDG (3 pins contigus sans écart) qu'il est possible, via un cavalier, de commuter en 5v ou en 12v.

Le manuel de la X470 GAMING 7 indique que ces prises VDG 3pins, comme les prises RGB 12v 4pins (également présentes sur la CM), sont destinée à être branchées à des bandes led 5050.
Page 19 - https://download.gigabyte.com/FileL [...] 7af87f09a5

J'ai commuté ces prises VDG 3pins en 5v, est-il maintenant possible d'y brancher l'éclairage d'un ventilateur ou ça va le griller ?

A priori, je n'ai pas vu de post similaire dans le forum.  Merci aux connaisseurs en CM Gigabyte.

Salutation,

En principe, tu dois avoir un adaptateur vdg/argb de fourni avec ta carte mère afin de raccorder le où les ventilateurs via splitter équipés de led rgb.

Pour le principe du cavalier et basculer en mode 5v, tu as tout bon.
juste de faire attention pour le positionnement de chaque cavalier face carte mère, car  l un est  sur les 2 premiers pin de droite et l'autre sur les deux 1ers pin de gauche ( potion  1-2 à bien contrôler)

si tu n'as pas ce câble en possession => https://fr.aliexpress.com/i/4000390250421.html

quel est le produit que tu souhaites raccorder?


Merci ip-man.  J'ai monté des dizaines de PC mais c'est la première fois que je m'intéresse au RGB.

Je compte monter des ventilateurs NZXT AER RGB II.  J'en ai acheté un lot d'occasion.
Ils sont câblés en 4pins (contigus sans espaces) et peuvent se chainer mais doivent normalement se connecter à un contrôleur de la marque.  Néanmoins, je n'ai pas de contrôleur, c'est pour cela que je comptais les brancher directement au système ARGB de la carte mère.

J'ai lu qu'il était possible de les connecter directement à une prise ARGB standard (2pins + 1) de carte mère en modifiant le câble qui doit normalement se connecter au contrôleur.
Les 4 fils du ventilateur sont : 5v / D-Out / GND / Wire-S.  Pour le brancher sur la prise ARGB de la CM, il faudrait inverser GND et Wire-S, ainsi GND se positionnerait sur la pin seule de la prise ARGB et Wire-S se serait connecté à rien.

Dans mon cas de la prise VDG (5v - D-Out / GND), le GND est sur la 3e pin comme dans le schéma de NZXT, je n'aurais rien à changer ?



Mon câble destiné au contrôleur que je souhaite brancher directement à la carte mère ressemble à ça :  https://shopee.com.my/NZXT-5V-4pin% [...] 1209157114

Je n'utiliserais que les 3 premiers pins, le dernier (Wire-S) resterait dans le vide, la mise VDG de la CM ne comptant que 3 pins.

ok, donc on ne parle pas du même câble de sortie comme sur le lien envoyé précédemment, là on n'est sur du "prioritaire" nzxt comme ci dessous et c'est là que les emmerdes commence



je ne vais pas te dire de bêtise concernant les raccords manuel que tu souhaite entreprendre mais il existe des adaptateurs pour ces connecteurs vers prise argb 5v afin d’éviter de passer par le boitier de contrôle,
mais il est cher payé celui là. => https://www.ebay.fr/itm/144419448973


de toute façon il faudra l'accompagner de l’adaptateur vgd/argb, tu ne l'as pas dans ton bundle de carte mère?




C'était un lot de carte mères achetée d'occasion, sans aucun accessoire.
Quand bien même, l'adaptateur vendu sur ebay est fait pour les prises ARGB standard (2pins + 1 vide + 1pin) alors que sur les cartes Gigabyte, ce sont des prises VDG (3 pins contigus), ça ne rentrerait pas.

Je pense que cet adaptateur déplace la position du pin GND, comme j'aimerai le faire.  Mais vu que ce pin GDN est en 3e position (sur le connecteur NZXT) et également en 3e position (sur la prise GDN de la CM), ça devrait aller.

Je vais tenter ce soir .

En tout cas, j'ai toujours trouvé les prix prohibitifs pour le (A)RGB et cette multiplicité de normes propriétaires tend à me conforter dans l'idée que ça n'a pour seul but que de vendre les produits plus cher que si ils étaient standardisés.

PS : comment fais-tu pour ajouter une image dans le texte du chat ?


oui l'adaptateur doit se raccorder sur les prise argb standard, mais tu dois aussi y raccorder le cable linké encore plus haut  vdg/argb standard => https://fr.aliexpress.com/i/4000390250421.html
et qui remplacera le cable logiquement fourni par gigabyte dans le bundle.
tu utilises l'un des 3 broches 3pin fourni  afin de faire le lien entre l adaptateur ebay et le cable vdg/argb.

je me suis dirigé chez nxzt => https://support.nzxt.com/hc/en-us/a [...] tion-Guide

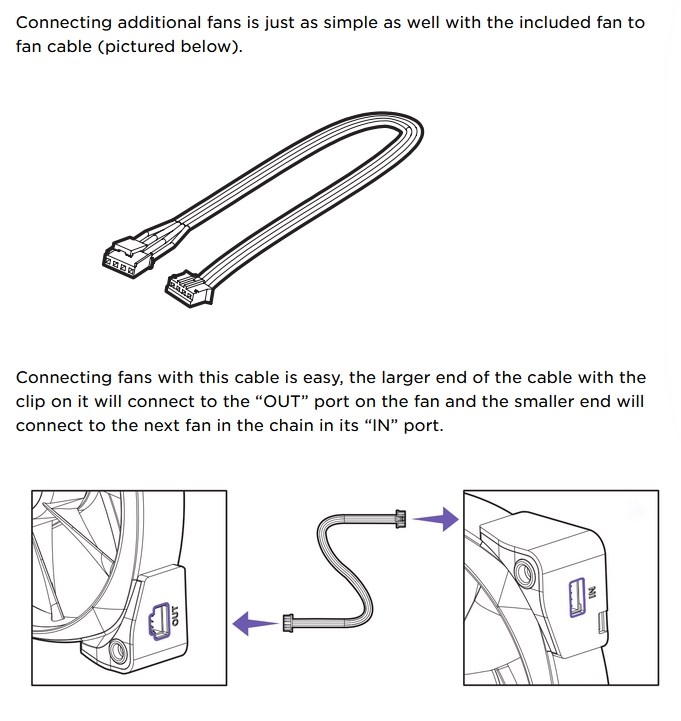

ton câble que tu as linké fait office d'interconnexion entre 2 ventilateurs rgb de la marque => https://shopee.com.my/NZXT-5V-4pin% [...] 1209157114

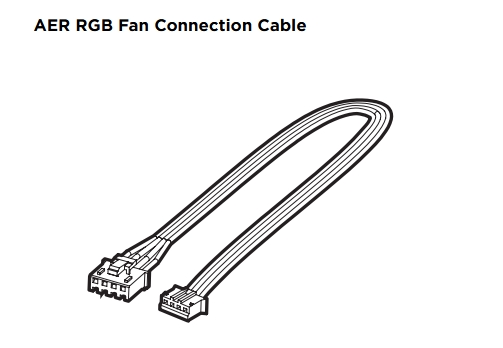

tu dois avoir logiquement ce cable  de connexion ci dessous à laquel tu peux raccorder justement le convertisseur ebay.



Faut voir les options car si tu n'as que ce câble fan to fan, cela va se compliquer car il faudra également te  procurer le cable juste au dessus car d'origine brancher sur le contrôleur nxzt

Edit : pour les images => https://rehost.diberie.com/

une fois chargé tu cliques sur copier coller à droite des liens mis à dispositions.
privilégie le lien " BB Code miniature cliquable"

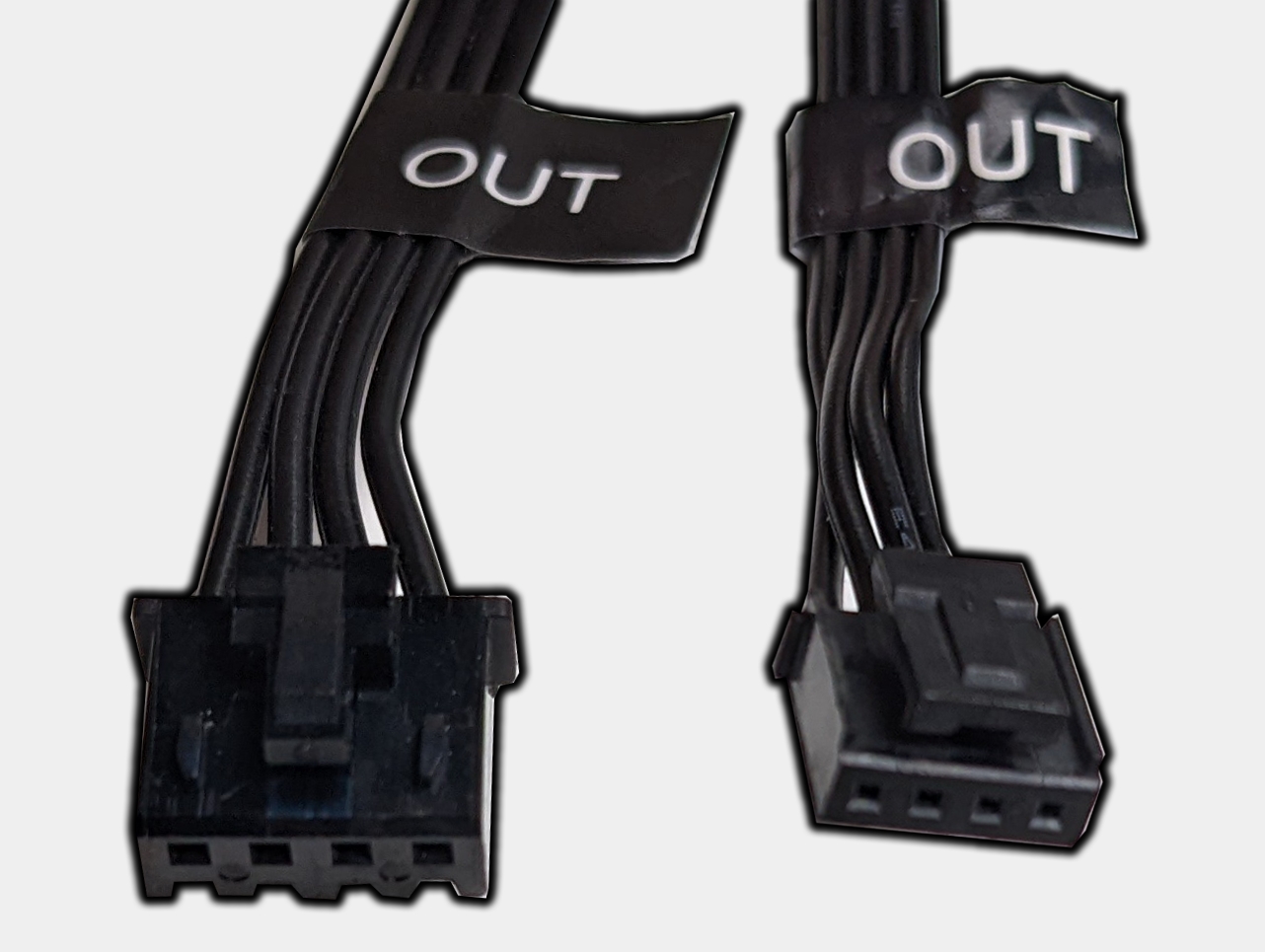

Effectivement, j'ai des câbles "daisy chain" pour raccorder les ventilateurs les uns aux autres et j'ai des câbles presque identiques mais dont le connecteur "OUT" est plus gros (il ne rentre pas dans un ventilateur).  Ces derniers sont destinés à relier un des ventilateur, à l'origine de la chaine, au contrôleur.

J'ai fait le test de brancher ce câble plus gros destiné au contrôleur directement dans la fiche GND de la carte mère et ça fonctionne .  Les leds des NZXT AER 2 se synchronisent avec les leds de la carte mère.

Il faut bien veiller à paramétrer les prises GND en 5v et aligner le fils 5v du câble avec la broche 5v de la prise GND.

Comme la prise GND ne comporte que 3 broches et que le câble (destiné au contrôleur) en comporte 4, la dernière connexion femelle du câble (Wire-S) ne se connecte à rien et reste dans le vide.

Je pense que cette connexion Wire-S sert à adresser les leds de chaque ventilateur indépendamment pour faire des effets de vagues dans le boitier à l'aide du contrôleur.  En tout cas, le logiciel FUSION qui gère le RGB de la CM ne permet pas de tels effets, donc aucun regret de ne pas m'en servir.

Merci ip-man pour ton aide, grâce à toi, j'y ai vu plus clair, et tes explications m'ont permis de valider mes suppositions.

Ce post pourra peut-être servir un jour à quelqu'un qui a la même idée de brancher des ventilateurs NZXT AER II (à la connectique propriétaire) directement sur une carte mère.
