Reprise du message précédent :

Ton Dell Optiplex 3050, il ressemble à ça ?

https://www.servethehome.com/dell-o [...] de-review/


Si oui, c'est très proche des Lenovo Thinkcentre Tiny.

Assure-toi que ton alim puisse encaisser le surplus de watts du nouveau CPU si tu ne prends pas une version T, auquel cas il faudra en changer. Pour les Lenovo on trouve facilement des alims 90W (65W d'origine) pour une dizaine d'euros sur LBC, à voir si c'est pareil pour Dell.

Je suis deg', je croyais avoir acheté un M720Q, c’est en fait un M700...J'étais trop content de faire une belle affaire, j'ai acheté trop vite...
Et évidemment le vendeur a déjà expédié...


Oui c'est exactement celui là.

Pour l'alimentation, je sais qu'il existe différentes puissances (65W, 90W, 130W)
Je crois que c'est le même connecteur que les ordinateurs portables DELL.
Je possède la plus petite, la version 65W.

Par contre il y a une différence notable au niveau du refroidissement.

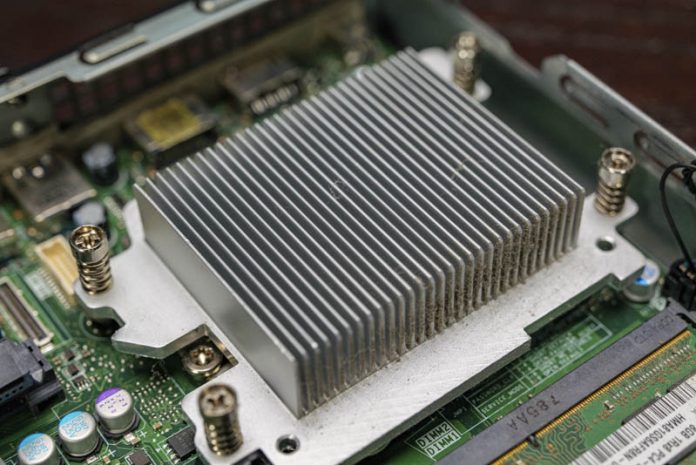

Voilà le radiateur du dell 3050 micro (100% en aluminium)

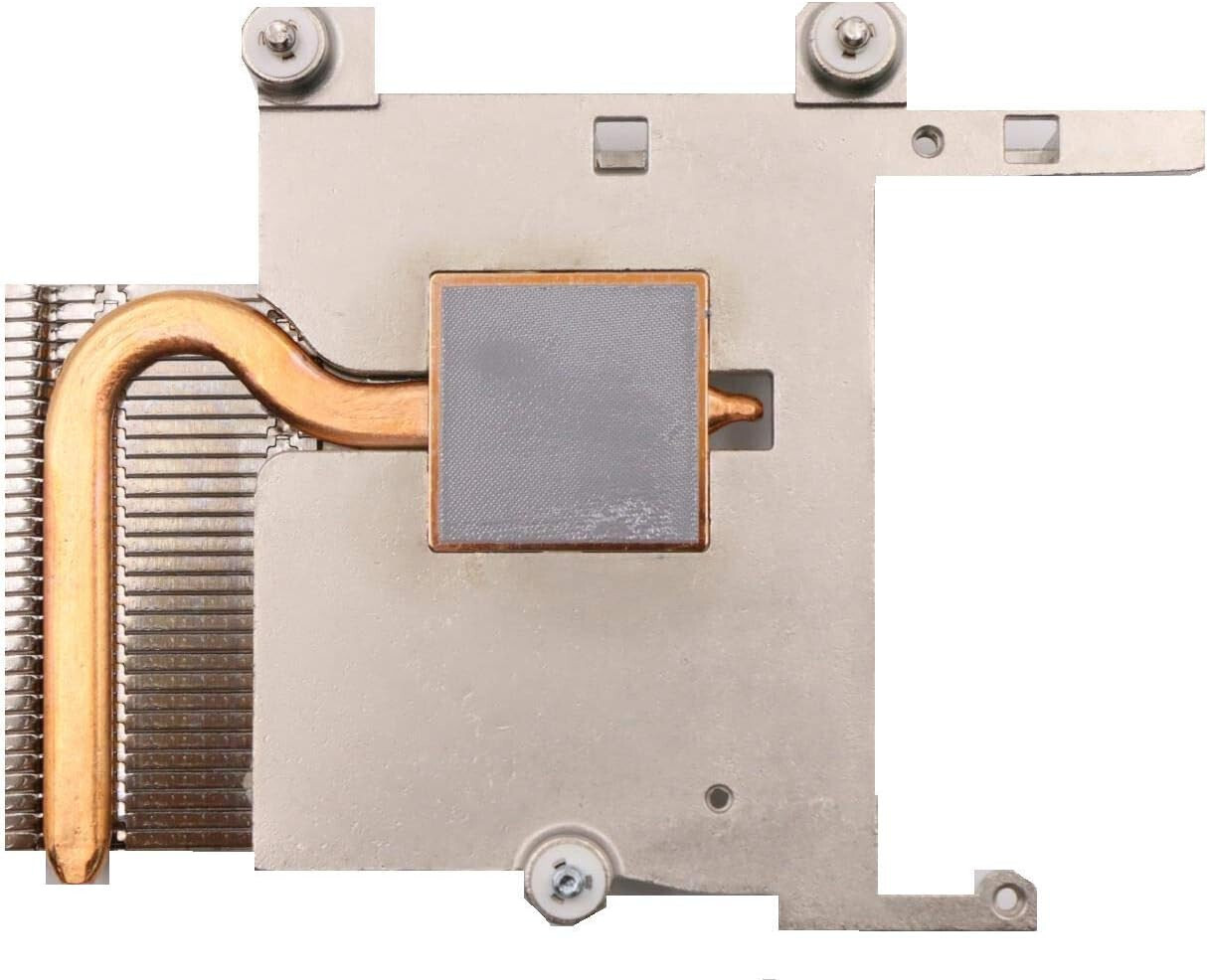

et celui du M910Q


D'où ma question sur le refroidissement

Effectivement ça risque de coincer avec un modèle non T.
Dans ce cas je te conseille de chopper un 9500T ou un 8500T sur LBC, eBay ou Aliexpress.
Il sera probablement un peu-plus cher qu'un 9500, mais tu n'auras pas à changer l'alim donc l'un dans l'autre, ça devrait revenir peu ou prou au même niveau budget.

J'ai reçu le second M710Q, et les deux i5-9500, je les ai pinmoddé, et j'en ai déjà installé un, ça a fonctionné direct.
Le second ne va pas tarder, je viens de flasher la puce avec le CH341A pendant que je rédige ce message


Voici une photo d'un des deux pinmod, vous pourrez apprécier à quel point c'est minuscule.
C'est imparfait, mais ça suffit pour fonctionner, faire mieux est quasi impossible avec les outils dont je dispose (une loupe et des pinces brucelles de précision de chez Ali )
Pour faire le pont, c'est du ruban adhésif en cuivre, lui aussi de chez Ali. Pour isoler, du Kapton, un ruban adhésif résistant aux hautes températures (attention celui vendu sur Ali est du faux, le mien est du vrai de chez 3M).



ON dit du Koptan pour celui de chez Ali.

Pour le bout de cuivre, j'ai l'impression qu'il touche le pad du dessus. Impossible de le couper en deux dans le sens de la longueur ?

Couper des bandes de 0,6 mm ou un truc du genre, ce n'est pas évident.

Je l'ai un peu arrangé après avoir fait la photo, c'est bon, les deux sont en place et fonctionnent parfaitement, je n'y touche plus

Découverte intéressante: une alim 65W suffit, j'ai lancé différents tests pour faire consommer le CPU au max, RAS.


Salut,
tu as fait le test en chargeant le CPU et l'IGPU ?
Parce que l'UHD 630 rajoute 15W en consommation maxi.

A voir, c'est de la ram sodim ? Niveau disque on peut mettre quoi ? (3,5 + 2,5 ?)

Si je lance un test OCCT CPU Extreme, CPU package annonce une consommation max de 40-45W, si je lance un rendu 3D en même temps, au pif celui de GPU-Z, alors CPU package annonce une consommation max de 25W, l'UHD 630 ne rajoute pas 15W, il les enlève

Je pense que c’est configuré ainsi pour éviter la surchauffe,la partie graphique devant probablement plus chauffer.

SO-DIMM DDR4 oui.
Niveau disque on peut mettre un SATA 2.5" et un M.2 NVME ou SATA, en 2242 ou 2280. Pas de 3.5" vu la taille de la machine
On peut aussi ajouter une carte WifI en M.2 comme la AX210.
Pour compléter les I/O, on a 2 Display Port, un VGA, un Ethernet Gigabit, 2 jacks 3.5 pour le son, et 6 ports USB 3.

Voici quelques images:






Nouvelle découverte: sur les M720Q, une alimentation 65W bride le i5-9500 à 35W, le rendant moins performant que sur un M910Q ou M710Q avec cette même alimentation !

Si on utilise une alimentation 90W, le CPU peut consommer 65W, mais il chauffe alors vraiment beaucoup (il atteint les 100°C avant de se brider) sur CPU-Z stress test par exemple (OCCT lui ne le fait pas autant chauffer), car le système de refroidissement est nettement moins bon que sur le M710Q, jugez plutôt:

M710Q:



M720Q:




Lenovo a choisi de gratter sur la qualité du ventirad, du moins pour le M720Q, qui, il est vrai, ne risquait pas de surchauffer avec son pauvre Celeron G4930T
On arrive donc à une situation paradoxale où le M710Q, pourtant pas prévu pour ces CPU, se comporte mieux que le M720Q, qui les supporte pourtant sans BIOS mod...

On trouve des ventirads plus performants (je crois qu'ils sont originellement prévus pour le M720X/M920X), référence 01MN631/01MN632, le problème c'est qu'ils coutent plus de 60€...

https://fr.aliexpress.com/w/wholesa [...] earch=true



Oh le délire!
Merci du partage.
Effectivement c'est édifiant.

T'es sûr que c'est pas plutôt le fait qu'en fonction de la config de base, le radiateur est plus ou moins bon ? C'est souvent le cas chez les OEM en tout cas...

Je ne sais pas, il faudrait voir si Lenovo vend des M720Q avec des CPU 65W, et si oui, avec quel ventirad il est vendu.

En tout-cas, les M710Q étaient équipés avec des CPU 35W (qui consommaient 15W au grand max), et malgré ça ils ont un meilleur système de refroidissement, hélas, il est incompatible avec les 720Q.

Autre bizarrerie des M720Q: sur CBr23 le CPU package power ne dépasse jamais 35W, ce qui fait que le score est moins bon qu'avec les M710Q...Bon au moins le CPU reste en dessous de 90°c.

Je repose le screen d'un des M710Q pour comparaison, score plus haut et températures CPU plus basses.

Avec le bench CPU-Z par-contre, le CPU Package Power atteint les 60W:

Et si je lance le stress test de CPU-Z, le CPU Package Power démarre à 65W puis se bride à 35W au bout d'environ une minute, probablement une sécurité codée dans le BIOS.

Dans un sens ce n'est pas plus mal, ça évite à la machine de surchauffer et de s'endommager, mais d'un autre côté, je ne peux m'empêcher d'être déçu face aux M910Q et M710Q qui brident moins.

Je crois que j'ai réveillé quelque chose en UMI en lui parlant de refroidissement.
Maintenant il n'arrête pas de faire des bench en scrutant les températures.
Après ma question était légitime, 60W en full dans un mini PC, c'est pas évident.

Non, je surveillais déjà

Après, les test genre OCCT & cie sont des situations extrêmes, pour un usage plus "normal", ces machines ne chaufferont pas plus que ça.

Nouveau rebondissement: j'ai dégoté une alimentation 135W, le M720Q est alors capable d'alimenter le i5-9500 jusqu’à 80W, ça tombe ensuite rapidement à 65W, et parfois à 35W à cause du système de refroidissement, mais ça remonte à 65W.
Clairement le ventirad n'arrive pas à refroidir efficacement le processeur, on monte puis on reste aux alentours de 100°c quasiment tout le long du test, et le ventilateur est vraiment bruyant, ça ressemble à un laptop.

Le score CBR23 est nettement meilleur puisqu'on arrive à plus de 5800 points, soit quasiment +49% !



Le score CPU-Z n'est pas autant amélioré, mais on arrive au niveau des M710Q...qui n'ont besoin que d'une alim 65W pour obtenir ce score.



T'as delid le CPU ?

Non, je n'y ai même pas songé.
D'ailleurs, est-ce que n'est pas soudé à nouveau sur les Coffee Lake Refresh ?

Oui c'est bien ça: https://hardware31.tech/delid-9900k/

Hmm, en fait apparemment seulement les K sur la gen 9:
https://www.reddit.com/r/overclocki [...] _soldered/
https://www.intel.com/content/www/u [...] ssors.html

Edit: en fait ça dépendrait aussi du lieu et de la date de fabrication, exemple avec les 9400F:
https://www.tomshardware.com/news/i [...] 38547.html

Un beau bordel...

Bon de toute façon, le rad étant en alu, ainsi que pour la hauteur, il faudra garder l'IHS, le delid ne servirait qu'à remplacer la pâte thermique Intel par du métal liquide, si ce n'est pas une soudure en indium, mais ça il faut tenter le delid pour le savoir, pas sûr que le jeu en vaille la chandelle.

Salut,

Ah oui 80W sur un mini PC.
Il n'a pas du comprendre ce qui lui arrivait le M720Q.

Question: est ce que le M710Q plafonne en puissance avec l'alimentation 135W ?
Tu as combien de mini PC ?

Le M710Q ne prend pas en compte les alims de plus de 65W.
J'en ai acheté plusieurs pour tester, je les revend une fois "pimpés", il ne me reste qu'un M720Q là.
