Reprise du message précédent :
[quotemsg=6201484,81,10300]Danieljean --> les manuels sont généralement très pauvres (pour les cartes graphiques), tu y trouves le strict minimun pour l'installation...
Après comme le dit Ftp381, tu dois pouvoir trouver pas mal d'infos sur les sites des différents constructeurs, mais je ne suis pas sur qu'on puisse trouver de doc techniques détaillant en profondeur la carte et ses connecteurs.
De temps en temps il y  des exceptions, chez des constructeurs (ou assembleurs) plus "sérieux" ou plus riches?? Ex   ASUS qui produit un document de 66 pages sur la carte.




ba en fait c'est pour brancher sur une carte son X-fi et mon spdif in il a au moins 8 pin, donc je suppose que le hdmi présent sur cette carte n'accepte que le stéréo et non le digital

Et encore pour moi stéréo, c'est 3 cables...
Reprends la doc de ta soundblaster, voir celle de la carte mere (meme si tu n'utilises pas le chipset son), il me semble quand meme que le spdif peut etre utilisé avec deux connecteurs.

Regardez juste ça :

http://www.msi-computer.fr/index.p [...] dossier=18

et

http://www.msi-computer.fr/index.p [...] dossier=20

"c'est un connecteur à 3 broches nommé "JSP1"."

Parfait, merci bien Angela-pcs, avec ca au moins c'est clair !

Juste une remarque concernant les températures relevées tout au long du topic, et qui me paraissent élevées par rapport à ce que j'ai.
Je tourne avec un VF1000 (acheté séparément) sur ma 8800 GT, en 5V en permanence, sans rhéobus ni fanmate, et voici mes températures :
Idle 40°c
Full 55°c maxi, avec des jeux comme stalker ou oblivion tous détails à fond.

Ça vient peut-être du fait que le 1050 est en alu et mon que vf1000 est tout cuivre, mais si ça se confirme, il vaut sans doute mieux acheter une 8800GT stock et un VF1000 séparément...

sur le site Zalman on ne trouve pas les spéc du VF1050.

en revanche on trouve celles du VF1000LED et celles du GV1000... 2 produits très très proches.

en regardant les spéc (chiffres donnés comme étant à +/-10%) on voit que :
- le VF sous 12V tourne à 2500tr/min pour 28dB = silencieux,
- le GF sous 12V tourne à 3600tr/min pour 36dB... ce qui n'est plus silencieux.

VF1000LED
http://www.zalman.com/ENG/product/ [...] sp?Idx=276

GV1000
http://www.zalman.com/ENG/product/ [...] sp?Idx=283


effectivement le delta idle/full est meilleur avec le vf1000. Mes relevés sont effectués après une cession de + de 20 minutes sous ati tool en "scan artefac" qui reste quand même un exercice intensif (plus que les jeux).
La dizaine de degré s'explique aussi par la finition de la base (pas miroir comme le vf1000), les ailettes en alu (non soudées, mais seulement enfichées sur les caloducs) et aussi par le fait que d'origine le voltage du gpu n'est pas standard (1.05 ou 1.1v ?).
De plus les températures sont relevées avec des fréquences non stock (720/1782/1100), de plus ces températures sont encore bien en deçà de ce que peut supporter la carte, et ce qu'elle subit avec le rad d'origine.

Mise à jour du premier message, avec les questions qui reviennent le plus

Bonjour les gens, je fais moi aussi parti de la cgp et je compte WC la cg.
Je monterai dessus mon WB de ma 7900 mais c'est un "simple" (que pour le GPU, pas la ram). Est ce que vous pensez qu'il faudra que je ventille un peu le je sais pu quoi qui a un radiateur à coté de l'étage d'alim?

En sachant que c'est un boitier fait par moi meme qui est plutot ventillé (6ventillo de 12cm y compris l'alim qui tourne environ à 800tours)

il faut au minimum refroidir les VRM (flux d'air + rad alu ou cuivre) et si possible la GDR3 (a minima un flux d'air, le mieux étant flux d'air + rad alu)

bonne idée
dans la partie "FAQ" tu propose de "passer sur un connecteur 3 pins de la carte mère qui peut être régulé par le bios ou un utilitaire".
mais le ventilo de la colorful a 2 pins, non ? On choisit quel couple sur les 3 pins ?

Drapo

bonjour, la prise hdmi fonctionne t'elle bien? parce que quelqu'un avait un probleme avec un image moche puis qui sauter sur sa télé

merci pour la FAQ sa repond deja a mon ancienne question


le rouge et le noir, tu laisses de coté le blanc (permettant de lire les tours/minute)
Si tu utilises un 3 pins mal (comme ceux sur la carte mere), tu dois pouvoir enficher le connecteur sans trop forcer, en respectant rouge sur rouge, et noir sur noir.
Je prendrai une photo du connecteur que j'ai utilisé, en fait un adaptateur 3pins vers molex modifié pour avoir du 5v au lieu de 12v

je veux bien  ! parce que sur les connecteurs mâle de la carte mère, on ne voit pas de couleur de câble...

hello,

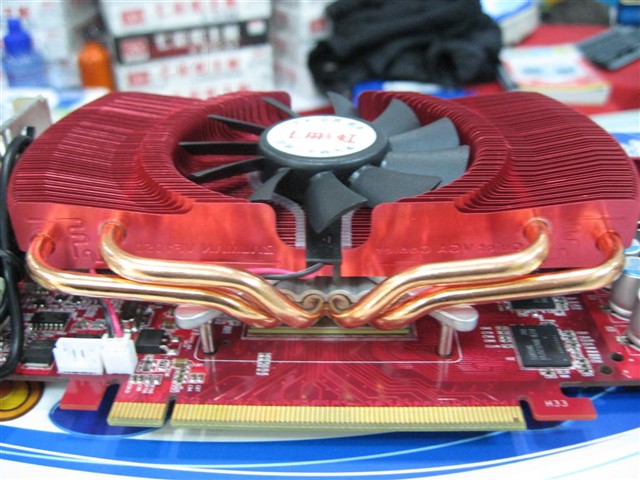

sur les 2 photos suivante on voit le vf1050 avec les 2 types de connecteur:
http://i148.photobucket.com/albums [...] CN3225.jpg
http://img5.pcpop.com/ProductImage [...] 533466.jpg


j'ai testé vite fait ce matin
mais comme j'avais pas mis les connecteurs sons que je n'ai d'ailleurs toujours pas mis
et j'avais des bruits dans les hps de mon écran
donc j'ai remis en vga avec adaptateur dvi



Ok merci, pour la GDR, je mettrai les rads, ya pas de probs, mais c'est surtout pour l'autre "truc".

Donc d'après toi je devrais mettre rajouter un ventillo?

On est d'accord pour dire que la doc est un peu juste (elle n'est même pas spécifique à ce modèle   ) et qu'une bonne traduction FR est préférable
OK aussi pour une version plus complète en PDF (même si elle n'était dispo que sur le site du constructeur).

Malheureusement, les docs de CG sont très souvent bien moins complètes que les docs des CM, notamment.

Pour les caractéristiques de base du produit, c'est les même que pour toutes les 8800 GT et tu les as sur le site de Reyzone.
Pour les fabriquants qui fournissent des docs épaisses, déjà, y'a souvent 5 ou 6 traductions, et plus de la moitié de la doc est consacrée à l'installation des logiciels fournis.

Par contre, un petit schéma pour expliquer le branchement du petit câble audio n'aurait pas été superflu


Faire pointer la miniature vers l'image agrandie serait un plus (si je puis me permettre une critique qui me semble constructive...)

Certains ont-ils utilisé la prise HDMI pour se raccorder à leur écran ?

Ca donne quoi ?

Quelqu'un aurait-il déja utilisé NVidia Monitor et NTune (de Nvidia) qui
permet de modifier les fréquences, monitore certaines valeurs, donne des températures etc...?

NVIDIA® nTune™ est l’application de contrôle et d’optimisation des performances la plus simple, la plus rapide et la plus sûre actuellement disponible pour PC. Incorporant davantage de fonctions que tout autre produit de tuning ou de monitorage de système, NVIDIA nTune (*) est la seule application de ce type exclusivement conçue pour les PC intégrant un NVIDIA nForce.

Avec NVIDIA nTune, votre ordinateur mettra automatiquement les paramètres de performance au maximum pour un jeu extrême ou, détectant l’introduction d’un DVD, passera en mode de fonctionnement silencieux. Cette application intelligente est la manière la plus sûre de changer la vitesse des bus, la synchronisation des mémoires et, même, les tensions de mise au point. Les changements sont d’une grande simplicité grâce à l’interface Windows intuitive employée et vous n’avez plus à toucher au BIOS ni à redémarrer votre système.

PRINCIPAUX AVANTAGES ET CARACTÉRISTIQUES :

Des performances PC optimales : Choisissez entre le mode d’exécution silencieux ou le paramétrage performances graphiques maximales : l’assistant ajustera automatiquement tous les éléments de performance (horloges, tensions, vitesses de ventilateur, vitesses de bus, etc.) pour obtenir les meilleures options en fonction du matériel de votre ordinateur.
Un overclocking dynamique amélioré : L’overclocking et la configuration du BIOS se règlent instantanément au sein d’une interface Windows intuitive, simplifiée et pensée pour une compréhension immédiate.
Un assistant de comparaison futé : Vous évaluez vous-même le comportement de votre configuration PC grâce à un récapitulatif reprenant les valeurs précédant et suivant le réglage des paramètres du système.
Des profils système enregistrables : Enregistrez, importez et exportez des profils BIOS ou d’overclocking spécifiques. Associez ensuite ces profils à vos programmes préférés pour une application automatique. Un chien de garde de sécurité contrôle la température et ralentit le système en cas de risque de panne.
Overclocking du GPU : L’overclocking des GPU GeForce FX et GeForce 6 Series est pris en charge de concert avec l’overclocking du système, le monitorage de la température et les profils système.
Dépannage système : Un outil de rapport automatisé recueille toutes les informations nécessaires pour vous aider à déterminer l’origine des problèmes pouvant survenir dans le système et facilite le dépannage.
Une surveillance système améliorée : Les températures, les tensions et les vitesses des bus figurent désormais dans une fenêtre « toujours au premier plan » avec une option de transparence pour une visibilité permanente.
Monitorage de la tension et de la vitesse des bus : Assure le suivi des tensions réelles sur la carte mère, des horloges du GPU, de la vitesse des bus et du noyau du CPU afin de garantir une configuration sûre et adéquate.
Contrôle de la température et de la vitesse des ventilateurs : Monitorage en temps réel du CPU, du GPU et des températures du système favorisant la prévention des pannes de matériel. nTune prend en charge les systèmes biprocesseurs et les systèmes multi-GPU SLI.
Niveaux de tension et vitesse de ventilateurs réglables de manière dynamique : Vous réglez les niveaux de tension de la carte mère sans redémarrer et contrôlez directement la vitesse des ventilateurs.
Fréquence de bus mémoire réglable de manière dynamique : Vous modifiez la fréquence du bus de mémoire sans redémarrer ni ouvrir le BIOS.

Je rajouterais dans la FAQ pour réduire le bruit du ventilo, l'utilisation de ceci : http://www.zalman.co.kr/ENG/produc [...] sp?idx=224
Ca permet au noob de pas brancher le ventilo a l'envers et de cramer ce dernier.

En passant un petit conseil pour ceux qui trouvent que leur carte monte trop en T°, démontez le rad et changez le pad thermique pour de la pâte, j'ai gagné 10° en full en passant à l'arctic silver 5.

Très important aussi est de bien visser le rad à la carte, sans forcer comme un boeuf bien sûr mais il faut s'assurer que le contact cuivre/GPU est optimal.

Petites données supplémentaires concernant ma 8800GT Colorfull de la CGP en full stock pour le moment :

51° en idle
56° au retour sur le bureau après 1/2h de jeu intensif, crysis, dirt en 1600*1200 tout a fond sans anti-aliasing passent nickel. Avec l'AA 2X c'est très limite, 4X ca devient injouable.

10133 a 3Dmark06 1280*1024 avec un E6420 stock lui aussi ! Je posterai la suite une fois le tout o/c (j'attends le wc)




"passer le connecteur du ventilo sur du 5v qui reste largement suffisant pour refroidir la carte"

Qqun a un tuto (avec images et/ou vidéo) pour ça, histoire de m'éviter l'achat d'un Fanmate (même si c'est pas cher) .
Ma config est dans mon profil au cas où .
Car je sais même pas ce que ça veut dire

Et évitez de me le dire en 2 lignes, ça sera pas mieux qu'avec une .

Ou alors dites moi simplement "laisse tomber si tu sais pas faire tu vas tout massacrer".

Merci .

une question svp la j'etais entrain de jouer a serious sam2 en 1600x1200 tout a fond et un moment jai eu un blocage dans le jeux suivi d'un ecran bleu de quoi ca pourrais venir? la 8600gt mas deja fait ca merci
ma config et ceci
cpu q6600 3.0ghz (vcore 1.3625 je crois)
mobo p5-e
la ram g skill pc 8000(2x2048)
lalim antec true power 2.0 550W
raptor 74go
8800gt non o/c colorfull bien evidemment

Bon je reposte ici peut être que j'aurai plus de chance Quelqu'un à tester de brancher 2 écrans sur les dvi + une TV en hdmi ? Parce que moi comme je le disais sur le post de la CGP, si je met only la TV un signal s'affiche pendant 2-3 secondes puis saute et arrivé à l'écran lancement de windows y'a pu rien et si je branche mes 2 écrans + la tv là il n'y a aucun signal qui est reçu par la tv J'ai testé de changer les résolutions des écrans mais rien n'y fait (seulement les 2 écrans sont reconnus dans le panneau d'affichage donc la réso de la TV ne peut être changée par là) donc si quelqu'un à une idée je suis preneur Merci

Hello , une question sur la prise d'alim de la carte graphique : faut-il la relier à l'alim principal (S12 seasonic pour ma part) ou bien ca sert à rien ?
merci les gens !

Fait le test pour nous tiens je suis curieux de voir si ca boot, par contre tu pourra pas jouer a mon avis

Bon après quelques essais j'ai réussi à la faire taire

Dans un premier tps je l'ai connecté à l'aitre prise (4 pins) et j'ai éssayé de la réguler avec Rivatuner --> marche pas

Après je l'ai carrément branché à la prise aux fan (en forçant un peu ça rentre) qui est régulée par la carte mère --> plus un bruit

Solution qui me parrait idéal pour celui qui a encore une prise ventilo dispo sur la carte mere (si celle ci peut réguler cette prise bien sur !
1) une simple ralonge ventilo suffit
2) pas de fils qui trainent partout
3) des cartes récentes (ex p965 ou p35) peuvent régulé à merveille ce type de prise, et on peut aussi passer par speedfan et une fois paramétré c'est du bonheur (3 paliers de puissance que l'on regle par rapport au temp de la carte graphique, comme avec riva en fait )

Bien sur !! D'ailleurs la carte refusera sûrement de démarrer sans ce connecteur, ne prends pas le risque de l'endommager

Comme vu sur le topic de la cgp, attends qu'il y ait d'autres tests par d'autres personnes, peut être y a t il une incompatibilité entre la carte et la tv... Je peux pas tester malheureusement
Regardes aussi si le constructeur de la tv ne propose pas des pilotes sur son site, windows ne récupère peut être pas les bonnes informations

Si ça ne te le fait que sur ss2, et si c'est pas trop fréquent mets ça sur le compte des mystères de l'informatique, redémarres et oublies ça

je vais essayé mais avec des photos sur le web j'ai pas envie de tout redéposer

drapal

Au moins une photo de ton boitier (ouvert ), avec une jolie vue sur ta carte, et un ptit coup de Paint pour flécher l'ensemble .
Parce que j'ai ouvert le capot, et la carte est reliée à l'alim via un ensemble de cable (des dizaines ) par un embout noir, mais vu comme les fils sont "tendus" (ils sont regroupés dans un espèce de "grillage" métallique) jsais pas comment je vais pouvoir faire ça simplement   .

Bien sur le seul APN de la masion est HS^^.

Un merci d'avance .


T'étais à combien avant de changer la pâte ?


Je ne pense pas que la pâte soit responsable de 10°C de différence sauf à en mettre une sacrée tartine, par contre c'est possible que le rad n'appuie pas assez sur le GPU.

J'ai changé par de l'artic silver aussi à l'instant, j'ai gagné 4-5° aussi

Mais bon c'est parce que j'ai poli un peu la base du rad qui n'est pas miroir du tout en fait mais strié, et j'ai aussi resseré plus fort les vis .

Pour le ventilo, vous pensez que je peut le brancher sur un connecteur de ma P5K ? Et la carte mère, comment va t'elle réguler sa vitesse si elle ne connais pas la temperature ?

T'as poli le rad avec quoi ?

(Que je vois si ça vaut la peine que je m'y mette.... )

avec du p800 puis finition avec du "miror" mais attention, il faut absolument nettoyé après le tout avec de l'acétone pour enlever le résidu d'hydrocarbure contenu dans le miror

Par contre, meme en gagnant des °, je n'est pas augmenté mon rock stable , qui reste bloqué à 720Mhz maxi ...
