Reprise du message précédent :


Sauf que ce n'est pas une carte mère ATX mais d'un PC portable, sinon c'est pas marrant.   Je vais éditer, j'aurais dû le préciser.

Du papier millimétré ?
Tu la scan ?
Pas de trous, fixe la avec du double face


Pas bête, je vais tester ça.

modèle sketchup des fois?


Si c'est une grosse marque, genre Dell tu pourrais trouver des "service manuals" qui auraient les specs.


En fonction de la hauteur de couche, il doit y avoir des angles qui rendent plus ou moins bien... Mais je pense que le résultat peut-être propre.

A ta place, je détournerai un modèle de test d'"overhang", en ajoutant des supports. Juste pour regarder l'état de surface.

Genre https://www.printables.com/model/65 [...] 5-7085-deg

Prendre la carte mère en photo et l'importer dans un logiciel 3D.

Tu mesures la plus grande dimension pour mettre l'objet à l'échelle

Edit : https://forum.hardware.fr/forum2.ph [...] =0#t399590


Peut être mais jusqu'à présent je n'ai rien trouvé. En plus c'est un vieux coucou de 2009, c'est de la récup de tiroir donc cela m'étonnerait que je trouve quelque chose: https://i.ebayimg.com/images/g/k9EA [...] -l1600.jpg



Yep c'est la première chose que j'ai faite mais malheureusement il n'y en a pas. J'ai même trouvé une datasheet de l'électronique mais rien sur les dimensions.




ça se tente, je rajoute à la liste, merci pour le lien.

Deja, tu peux dans Orca ajouter des connecteurs avec la fonction coupe pour résistance optimale.

je ne connais pas Orca, c'est quoi ?

j'utilise fusion360 pour le dessin 3d et ideamaker pour le slice


https://github.com/SoftFever/OrcaSlicer

ne pas utiliser orcaslicer.net c'est un domaine de spam/malware


c'est un slicer bien meilleur de ideamaker ^^
nan je déconne je connais pas ideamaker

comme prusa slicer, bambu slicer et j'en passe



Webcam a la place de l'extrudeur + machine vision pour détecter les trous

Le top c'est un scanner ccd pour cet usage

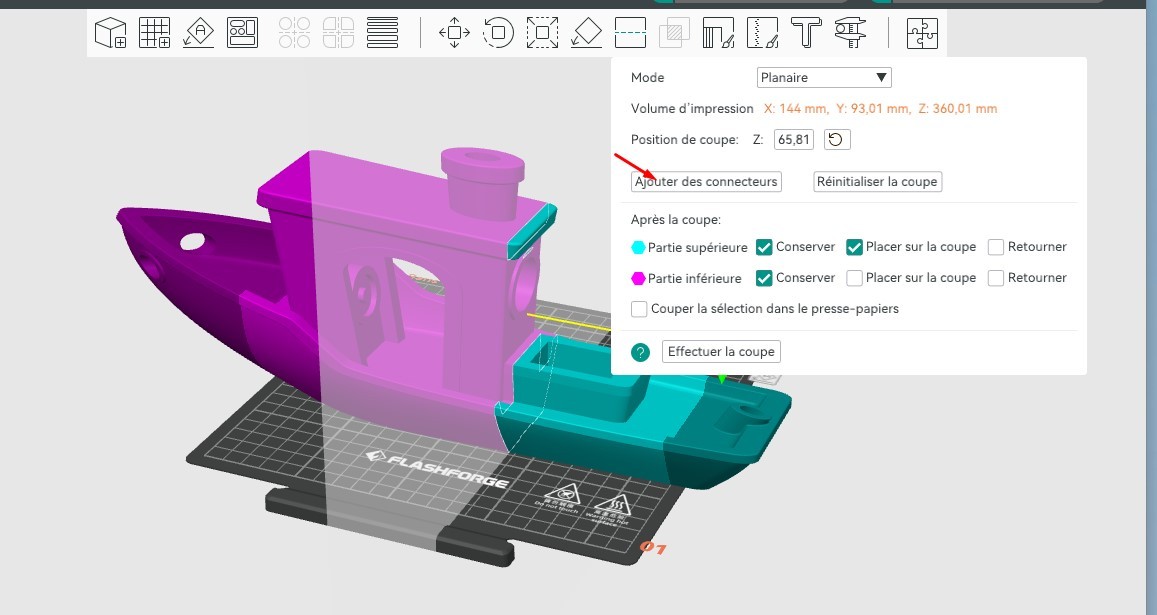

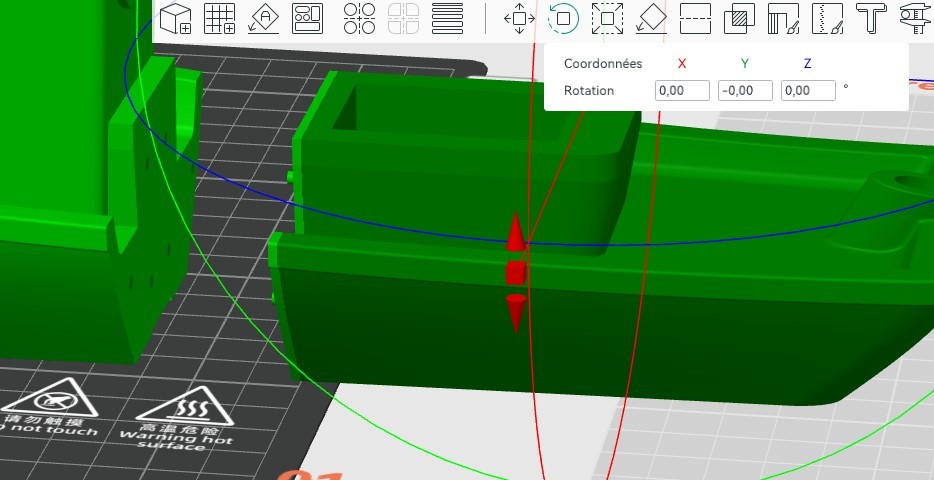

Avec orca tu peux couper la piece et ajouté des connecteurs pour l'assemblage. En images. J'ai fait ça à l'arrache, c'est juste pour l'exemple

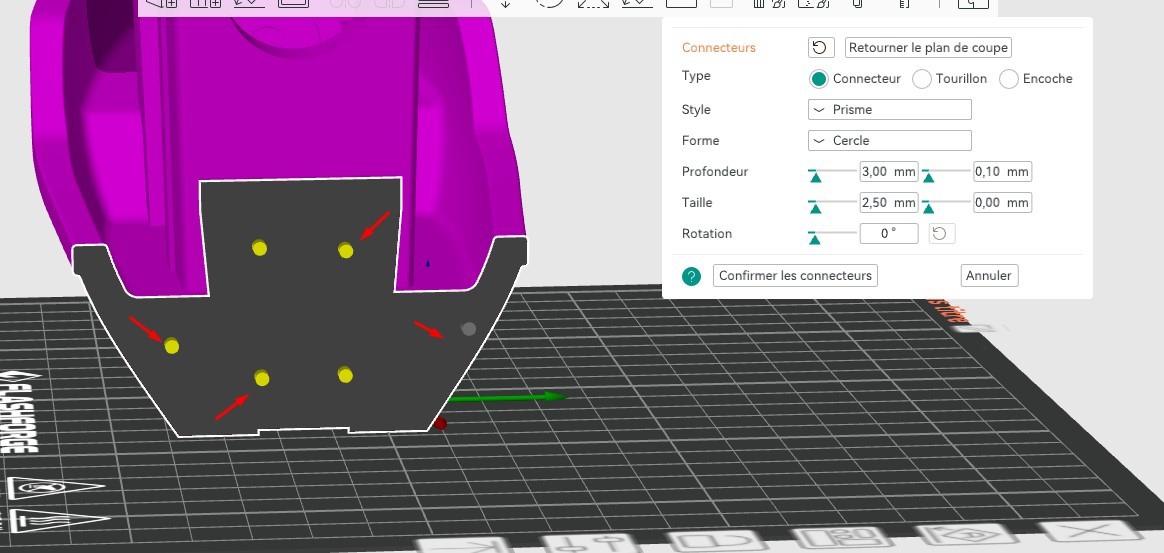

Tu mets les connecteurs sur une coupe (avec le pointeur de la souris) autant que necessaire. Orca se charge de placer les trous sur l'autre coupe. Tu as plusieurs formes de connecteurs..

Il ne te reste plus qu'à imprimer et à assembler avec la colle.


+1 je n'utilise plus que ça, les colles sur le PLA je n'ai rien trouvé de convaincant...

ok, super merci pour vos réponses.
Je vais regarder cela de plus près.

Mais pour le moment c'est la galère

Je viens de finir de dessiner ma face avant en 2 parties en créant moi même une jonction, j’exporte la moitié de ma pièce, pouffff un fichier de  315mo
Je comprends pourquoi ça ramé en dessinant


Le problème c'est que je n'arrive pas à la trancher ni avec CURA ni avec ideamaker, tout commence bien, puis en cours de tranchage la timelaps s'arrête d'avancer et plus rien alors que le logiciel n'a pas palnté.
Je peux annuler et recommencer le tranchage mais ça bloque toujours au même endroit

Si vous avez une idée


On peut avoir le fichier ?

Si ça merde avec plusieurs moteurs différents:
-Soit t'as un polygone vraiment foiré dans ton export et les deux moteurs se prennent les pieds dedans (d'ailleurs tu peux essayer de trafiquer les trucs style réparer la géométrie ou je ne sais quoi, ou utiliser un autre format d'export).
-Soit c'est probablement que t'as pas assez de mémoire

sur le pc j'ai 32GO de mémoire, et le gestionnaire des tâches ne semble pas indiquer que c'est saturé.
J'ai baissé la résolution ( qualité) de mon fichier d'export, il fait maintenant 39mo, mais ça bloque toujours.

Je pense que la pièce est trop complexe car j'ai voulu faire une grille avant percées, et donc y a ( j'ai calculé   )   5400 trous de1.6mm
Je suis bon pour redessiner cette partie je crois bien, j'ai voulu tester comme cela pour voir le temps d'impression mais visiblement ça fait un peu trop

photo de la moitié haute, j'imprime la face plate contre le plateau


Si c'est bien creux je me demande si le slicer ne paniquerait pas au moment de calculer les ponts au niveau de la grille, genre l'algo serait en O(n^2)

je ne sais pas à ce que tu considère comme creux, mais la plaque est totalement pleine ( sauf le remplissage bien entendue)

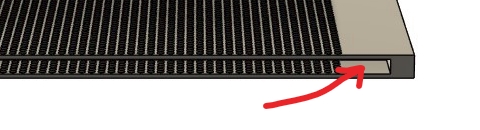

il y a juste une rainure en partie basse qui va me servir à insérer une réglette pour l'assemblage par collage.

J'ai modifier mon fichier, j'ai fait des trous de 3.2mm, et ça en fait 1500 au lieu des 5400, cura à l'ai de bien vouloir essayer de calculer un truc vue que mon CPU est à 100% depuis 15 bonnes minutes

Je serais curieux de voir si tinkercad serait capable de digérer ça (je pense que non)
Tu peux mettre à dispo les 2 versions quelque part ? (partage de fichier ou bibliotheque 3d en ligne...)

Ps : c'est creux là ?



je ferai ça se soir.
Oui c'est creux ici.

L'idée est de faire la même rainure dans les 2 parties de la face avant, faire une réglette à la bonne dimension et mettre de la colle entre tout ça pour que ça fasse une bonne surface d'accroche.

A voir le résultat après collage et post production.

essaie de slicer ça SANS mettre de supports

Hum, je pense que tu n'as pas choisi la solution la plus FDM friendly pour les raccorder.
Il vaudrait mieux éviter les surplomb/bridges.
Par exemple un profilé en L ouvert de chaque coté en forme de trapèzes horizontaux inversés.
Et puis des pièces qui viennent s’insérer dedans pour assurer le maintient.

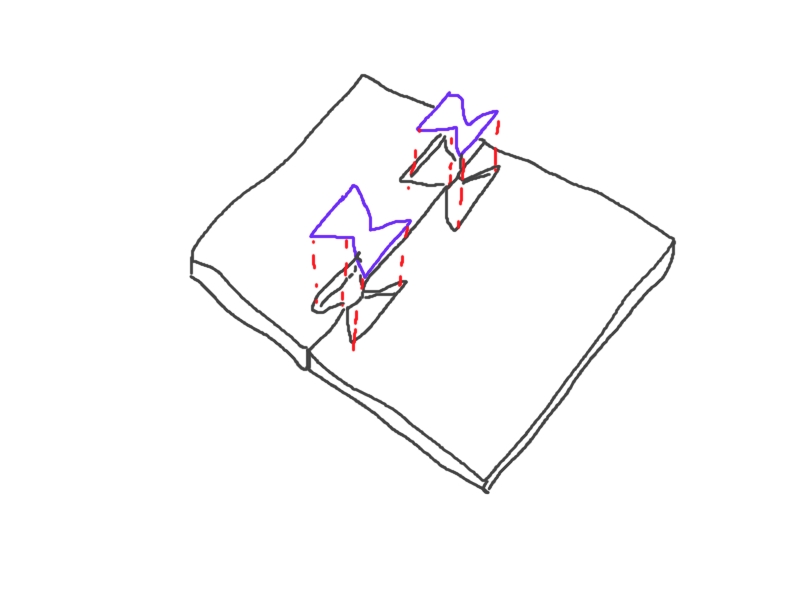

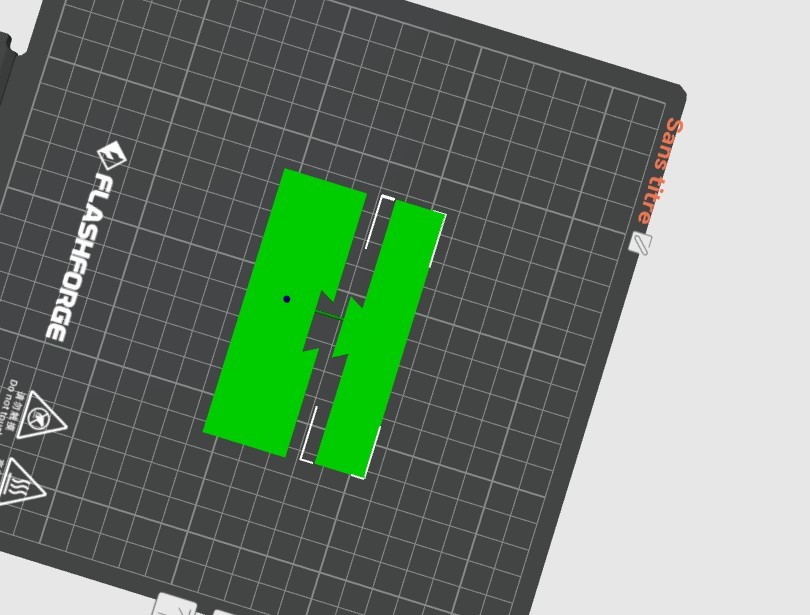

Bon, comme on comprend rien à ce que je raconte je vais faire un dessin :

Ca a un nom en menuiserie mais je ne l'ai plus en tête

des papillons

C'est imprimable ce truc ? il faut mettre des supports et ca va etre la galère pour les sortir, sans support, c'est mort, c'est pas possible d'imprimer, et a raccorder, c'est pas possible, trop fin.
A mon avis faut commencer par reprendre le design, faire un truc plein avec un petit taux de remplissage. et potentiellement reduire le nombre de trou

ola tranquille, c'est creux sur 15mm de profond

Le reste de la plaque fait 5mm d’épaisseur, bien évidement que toute la plaque n'est pas vide à l’intérieur

J'ai laissé tourner le slicer, ce matin il avait fini, j'ai lancer ça à imprimer sur la raise pro 3 plus, à voir le résultat dans 20h

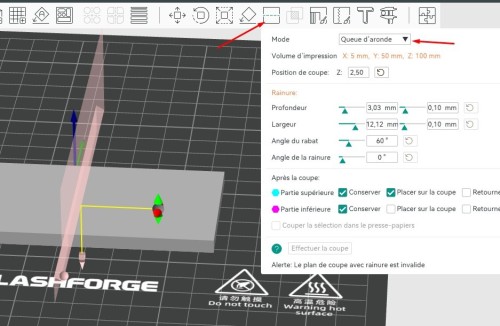

Queue d'aronde ...




Si t'as du culot, tu devrais documenter le problème/bug de lenteur auprès de la communauté.

Trop cool !

culot ? pas compris ?
Pour le problème de lenteur pas compris non plus pourquoi, j’allais revenir en parler sur le forum mais ça a été un peut le rush aujourd’hui au taf

Je n'explique pas la lenteur, j'ai lancé le slice sur ideamaker sur mon pc perso ( 5800x, 32 go de ram, ssd nvme WD SN850X    ) donc pas une machine de fou, mais pas un truc du moyen age non plus.
Le slice se lance, le proco tourne à 100%, puis passe à 15% et le tranchage semble ne plus avancer. au bout de 20min idem rien de mieux, donc je go me coucher et ce matin c'était fini.

Par curiosité j'ai un aussi un intel NUC (NUC7i5BNK) donc i5-7260U, 8go de ram, et un ssd 120go WD green, pas un foudre de guerre donc
Le tranchage à prix 5 min         j'étaie blasé

l'impression avance bien, normalement cela devrai être fini demain matin.



oups j'avais zappé ton message.
tiens voila le fichier complet si jamais t'a envie de jouer avec.

je partage via google drive, je ne sais pas si cela va fonctionner.

la face avant en 2 partie:
- https://drive.google.com/file/d/1-Y [...] sp=sharing
- https://drive.google.com/file/d/1Y6 [...] sp=sharing
La languette à coller pour faire la jonction
- https://drive.google.com/file/d/16N [...] sp=sharing

Tu as toujours tes 5400 trous ? Si oui ils doivent faire exploser le nombres de triangles donc normal que ce soit lent en calcul

https://www.grosfichiers.com/
Ça marche bien et le nom est rigolo

J'ai pas chronométré rigoureusement, mais j'ai mis dans les 3 minutes à découper face avant bas avec un profil en 0.2mm de base dans orca 2.2.0 beta avec mon Ryzen 3900X .
Y'a des phases qui tracent à 24 threads en parallèle
Et d'autres où ça se traine péniblement sur un ou deux


Triangles ?
Tu en veux des triangles ?


Je sais pas ce que tu as découpé, mais moi, il m'a fallu 8 minutes chrono pour la face avant bas avec un ryzen 7 5700G .

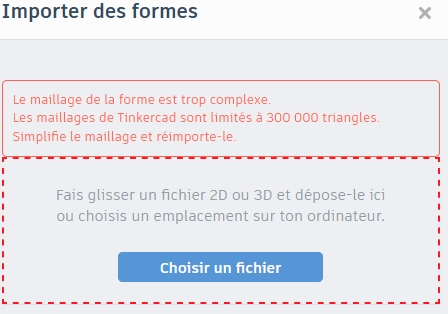

Hum le haut a bien voulu s'importer dans tinkercad, par contre le bas NOP.
Je vais simplifier le maillage avec meshlab pour retenter
L'idée c'est qu'une fois que j'aurais les 2 je te fais les queues de papillons, euh les clés d'arronde, enfin les pieds de chaises quoi...

Sinon Cura est en train de trancher en 0.2 la face haut, 3mn50 et il n'a fait que 25% à l'oeil...
