Reprise du message précédent :
80€ ça fait cher la charrue

Mettre un peu de quick wax pour faciliter la glisse lol

Bonjour.
¨Pardon pour cette question de newbie
Je cherche depuis un moment, je suis une buse.

Donc:
Je voudrais brancher une platine dual 1218, avec sa cellule Shure MG 91 GD  sur un ampli Sony TA 1150.
Plutôt pour écouter du classique.

La platine:



L' ampli




L' ampli a bien une entrée Phono.  Date de 1970 (comme moi)

Problème:
Quand je branche la platine sur l l' entrée photo, le son est très, mais alors très faible. Ou alors je dois pousser le potard de volume à fond, avec une distorsion horrible.

Ma question à cent sous:
Dois-je brancher un préampli phono après la platine?
Problème avec la terre? (je dois brancher la terre de la platine sur l'ampli sony? (mais je n' ai pas de sortie terre sur cette platine qui n' en a pas, semble t' il.
Problème de cellule?

Si vous avez une réponse, je suis preneur.
Merci beaucoup,

Philippe

Non pas besoin de préampli ... l'entrée phono est là pour ça .
as tu branché une autre source? un cd sur AUX1 par exemple?
est ce que ça marche? sur la photo de l'arriere de l'ampli (qui semble recupérée sur le net) il manque les cavaliers entre le préampli et l'ampli...(pre-amp output/power amp input)  sont ils bien en place sur  ton ampli?

Non.
Je n' ai pas essayé de brancher un CD sur AUX. Pas pensé à faire ça!
J' essaierai.

Par contre, non, il n'y a pas les cavaliers pre-amp output/power amp input sur mon ampli.
Je dois en mettre?

Merci pour ta réponse.

un peu qu'il en faut!! si le son est tres faible c'est pour ça ....  si tu n'as plus les cavaliers d'origine ce n'est pas grave, il suffit de mettre des cordons RCA

Oh, super, merci.
Je suis pas chez moi, j' essaie dès demain.



il est bien cet ampli Sony il me semble


Et aussi, il faut penser à mettre le câble "ground" (masse), de la platine vinyle en plus des prises RCA phono.


à mon avis il va avoir du mal....


Pas normal, elle doit en avoir une.

Ou alors, il y avais peut-être un cordon DIN à l'origine, et quelqu'un à fait une modification pour avoir des RCA en oubliant la masse ( et donc, a fait ça comme un pied   )...

Si c'est le cas, il faut acheter un câble de ce genre, couper une extrémité du câble, et refaire proprement le câblage de la platine avec un fer à souder : http://www.amazon.fr/Bulk-CABLE-60 [...] +rca+masse

Cet ampli est super.
Des boutons partout, on dirait une jeune fille, mais j'adore.
Avec en prime une très jolie caisse en bois.
Je le trouve très musical.

Sinon,
J' avais lu sur audiokarma (forum anglophone que vous devez peut etre connaitre) que la 1218 n' avait pas de sortie terre

Je vais déjà essayer avec les 2 cavaliers entre preamp output et power amp imput.
Si j' ai un bourdonnement je rajouterai une masse jusqu' à la vis "ground" de l' ampli


C'est une platine qui date de l'époque ou les connections était en DIN 5 broches.

Avec les connections DIN, pas besoin de terre, car c’était intégré dans la fiche DIN.

Seulement, depuis les amplis en câblage RCA, la terre est devenu indispensable (sinon tu obtient un bourdonnement constant).

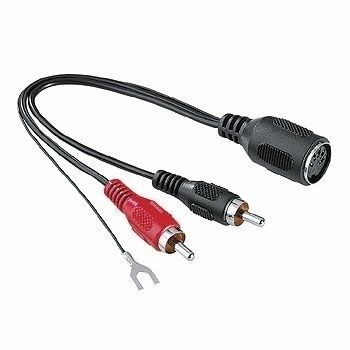

L'idéal, aurait été d'avoir gardé la connexion DIN d'origine, et d'utiliser un adaptateur DIN > RCA + terre : http://www.cdiscount.com/informati [...] 32513.html



Sinon, il faut refaire le câblage entièrement, avec un câble 2xRCA + terre, en reliant la terre à la carrosserie métallique de la platine.

Il est fort probable, que la fiche DIN d'origine ai été remplacé par une paire de RCA (peut-être par l'ancien propriétaire), sans avoir refait un câblage de terre.



Minute !
A l'arrière de l'ampli je vois un commutateur à glissière "normal" / "separate", sur "normal" il ne devrait pas y avoir besoin de cavaliers.


Bien vue...

Effectivement, cela permet de ce passer de câble entre pré-out et main in...

Maintenant, à la réflexion, il est possible que ce commutateur soit encrassé, alors les cavaliers pourraient ne pas être un luxe inutile.

Bizarre cette relation que tu fais entre RCA et nécessité d'un câblage de terre, car ma TD 166 d'origine n'a pas de terre et est pourtant bien câblée en RCA...


Dans ce cas la masse du châssis de ta TD-166 doit être raccordée sur l'une des deux masses des cordons RCA.
C'est l'une des faiblesses du bras Rega RB-300 standard sur la Rega Planar 3.
Tu peux facilement corriger ça.
Un coup de pince, un bout de fil, une soudure et hop !
Sur le bras Rega c'est une toute autre histoire.

Mais tu peux aussi ne rien faire.

Bon, alors...
Pour les deux cavaiers manquants, j' ai mis 2 RCA à la place, et...
Miracle...
ça marche!
La platine n' est pas connectée à une masse. Et ça marche très bien sans cela.
Donc, déjà, merci de vous être penchés là dessus.


De mémoire, c'est moi qui ai mis les rca avant de remiser la platine durant un certain nombre d' années.
Et, de mémoire, donc, il n' y avait rien au bout des deux fils, ni din, ni rien, juste deux fils dénudés.
Je n' avais fait que souder deux din.

Donc, la platine marche très bien, ça m' a pris un peu de temps pour la régler.
Je suis même tellement content que je me demande si je ne vais pas lui acheter une cellule neuve, je me demande si des fois il n' y a pas un peu de saturation. (dans le classique, sur les trompettes, notamment)

Merci à tous ces puits de science céans


Je suppose qu'il doit y avoir des exceptions, sur certains ampli, la masse des entrées phono n'est pas relié à la carrosserie métallique (uniquement à la masse du pré-amp phono), c'est ça qui crée le bourdonnement.

Avec ta TD166, tu as probablement la masse des fiches RCA qui est relié sur la carrosserie de la platine, et du coté ampli, la masse des entrées phono relié à la carrosserie de l'ampli, dans ce cas, effectivement, le fil ground n'est plus nécessaire.

Mais ce n'est pas forcement le cas avec tout les amplis et toutes les platines, parfois il est obligatoire de rajouter un fil ground.

Enfaite, l'important est que la carrosserie métallique de la platine et bras, soit relié à la carrosserie métallique du pré-ampli RIAA (principe de faraday).

Dans mon cas, si je supprime le fil de masse, j'ai un bourdonnement (dans ma platine, la masse des prises phono RCA, n'est relié qu'aux connecteurs de masses de la cellule, et non à la carrosserie, c'est idéalement ce qu'il faut faire).



Vue la réponse de 22vlalesflics, c'est probablement le bon diagnostique.



Je te conseil de monter le volume de l'ampli sur l'entrée phono sans qu'un disque ne soit lu (tu devrai peut-être entendre un léger bourdonnement), et de toucher le bras de ta platine avec ton doigt (ça devrai couper ou diminuer ce léger bourdonnement).

Si c'est le cas, alors tu devrai rajouter un fil ground, mais si aucun bourdonnement, alors ce n'est pas nécessaire.

Pas très loin de chez moi (donc avec possibilité d'aller chercher/écouter) j'ai trouvé une Technics SL-B210 à 80€ courroie et diamant neufs (le diamant est un EPS-24CS si ça peut aider?) et cellule d'origine (Technics P24-T4P d'après le descriptif donc).

Ca vaut l'coup?

Perso je dirais "bof" pas terrible comme platine, surtout pour 80€ tu peux trouver beaucoup mieux

Aucun bourdonnement...

Juste ce problème de saturation léger, dans les aigus.
en même temps, mon disque est sale, poussiéreux, le diamant aussi, la cellule est vieille, ça va s'arranger!

j'arrive pas a enlever la courroie du mécanisme blanc. Qq'un sait comment on peut faire ?

Quiz ????


Y'a pas une petite goupille pour enlever cette tige métallique qui ferme le circuit sur le mécanisme blanc ?

Sinon, faire appel à David Copperfield...





j'ai pas réussi à faire bouger le truc qui ferme le circuit

Merci pour la réponse concernant la platine.

Y'a d'autres sites que leboncoin à écumer pour trouver ce genre de matos? Parce que dans la région c'est déjà pas évident, mais en plus y'a à boire et à manger (et probablement de quoi s'empoisonner au passage).

Pour rebondir là dessus, j'ai trouvé une Dual 1219 en état mécanique annoncé impeccable, mais avec pas mal de défauts esthétiques (coffrage un peu abimé sur les côtés, tapis légèrement édenté et des piqures de rouille de ci, de là) pour 60€, j'hésite, le prix est intéressant, mais j'ai peur que les soucis esthétiques gachent le tout (en particulier pour le tapis, les piqures de rouille sur des vis à la limite...). A noter une cellule Shure M75 et un diamant fatigué (à changer donc on va dire).


Dans cet état-là c'est quand même un prix trop élevé.
Surtout que ce n'est pas bon signe pour le cauchemar de tringlerie qui est à l'intérieur.


C'est quoi cette platine ?
Je ne vois pas l'intérêt de cette goupille en plus.

lenco l133.
ça ressemble à un clou c'est sûrement censé pouvoir se retirer, mais j'ai essayer à la main, avec une pince à épiler, d'en haut, du milieu, d'en bas, rien à faire
autre photo http://hfr-rehost.net/http://i.imgur.com/dF9iq7U.jpg


En le pinçant avec le bout d'une pince coupante fine genre de celles qu'il faut pour l'électronique. Puis faire levier en appui sur le bas.

Salut,

Quelqu'un aurait il une idée de la valeur d'une TD145 (pas une mkII) ?

Voici ce que j'ai comme infos pour l'instant :

Courroie, diamant et probablement cellule à changer.
Pas d'infos sur l'état des suspensions.
Bon état esthétique, capot un peu rayé mais intact.

Je n'ai pas de photo de la bête.

D'avance merci

Tu décris une TD-145 d'occasion dans un état normal pour son âge.
Je dirais jusqu'à une bonne centaine d'euros.

Salut Arch Stanton,

Ok merci pour l'info.

a+

Bonsoir,

J'ai recu aujourd hui ma platine tdk : http://forum.hardware.fr/hfr/Video [...] 8503_1.htm

Je rencontre un soucis, je l ai achetee car elle a un look plutot sympa, ellee est plutot bien notee d apres ce que j ai pu lire et a un preampli que j ai active.

Le soucis que je rencontre est je pense quelquechose d habituel dans ce topic, a savoir un son tres faible quand je la branche sur mon ysp900 (barre de son yamaha) : je n ai pas de prise aux analogique mais une aux en optique. Le mode preamp est bien entendu sur on sur la platine

D apres la doc yamaha, vcr est pour un magneTo et tv/stb pour la tv

Je l ai branchee sur les ports blanc rouge de gauche : http://www.diamondcase.com/Yamaha/ [...] _Panel.jpg mais le son est ultrafaible. Est ce que je l ai dans le baba ou cela peut etre le mode preamp on qui ne marche pas (pb materiel) ? Je n ai pas de chaine basique avec prise entree aux pour tester.

Merci pour votre aide, conseil, je suis un peu deg

ça ressemble à une absence de préampli phono en effet ...


merci jean yves, tu veux dire que le preamp de la platine peut etre defectueux ?


Non, mais son niveau de sortie est probablement insuffisant dans ta configuration particulière.

Belle platine.

peut etre ... peut etre pas ... comme le dit Arch Stanton...
la platine est neuve?
quelle cellule est montée sur cette platine?

pour aider au diagnostic, tu peux essayer avec le préampli désactivé .... si le son est encore plus faible c'est peu etre en effet un probleme d'adaption à ton matériel... si il n'y a aucun changement  il faut sans doute chercher du coté du préampli ... dans ce cas les premieres choses à verifier sont: le bon fonctionnement de l'interrupteur d'activation, l'alimentation correcte du module préampli.
