Reprise du message précédent :
Je prends la pelle aussi pour dire bravo frisk, belle intégration dans ce petit chose, très sympa

Merci à vous deux.
Tous les ventilateurs des rads sont en aspiration et les deux autres ventilateurs (un 120mm à l'arrière et un 140mm sur le panneau latéral) évacuent... ça le fait bien comme çà.

Un petit changement de ram : HyperX Beast 16Go DDR3 2400 MHz CL11 (2X8Go)


alalalalala ça me fait penser à mon premier water...

http://forum.hardware.fr/hfr/Overc [...] 6903_1.htm

Mini craquage en cours :

la PNY GeForce GTX 970 XLR8 va céder sa place à une MSI GeForce GTX 1080 Aero OC...  avec le waterblock EK Acetal/Nickel et la backplate qui vont bien!


J'ai enfin attaqué l'installation de la 1080...

Nettoyage en règle du matériel :



La totale en Thermal Grizzly et on remonte le tout :



J'en ai profité pour régler quelques détails : le ventilateur à l'arrière est enfin remis dans le bon sens... , j'ai mis des ressorts sur 2 courbes trop serrées et j'ai remplacé le ventilateur slim du bas qui faisait un drôle de bruit par un Noctua



Une fois la carte graphique installée, c'est presque terminé :



Le tubing achevé, il faut encore remplir et purger :



Et voilà!






Salut j'ai le même bloc pompe res sur une conf en dépannage chez moi et le gars se plain d'avoir des bulles dans le circuit qui ne sont pas piégé par le piège a bulle as-tu eu aussi le même problème ?

Salut, franchement il fait le job. J'ai couché le PC sur le côté, rempli avec la valve du purge sous la carte graphique puis remis le PC droit et j'ai complété le réservoir. Après 24h et 3 remplissages d'appoint, il n'y a plus d'air.

harf bon bah je vais voir mais j'ai, je pense une version plus ancienne du réservoir ou le tube d'entree est plus long

Si tu veux faciliter la capture des bulles, il faut moduler la vitesse de la pompe : à fond pour les faire bouger et plus doucement pour qu'elles aient le temps de sortir du tube avant d'être ré-aspirées dans le circuit. Le placement du matériel joue aussi : il ne faut pas hésiter à retourner le PC dans tous les sens.

Un i7-4790K passe un sale quart d'heure...



Une fois propre, je vérifie que l'IHS en cuivre commandé est compatible en utilisant l'outil de remontage.



Une bonne couche de vernis à ongles afin d'éviter une catastrophe avec la Conductonaut. J'aurais aussi dû scotcher normalement, oups...



Après une nuit dans l'outil de remontage, le silicone noir est sec. J'ai éliminé l'excès avec un petit outil en plastique prévu pour bricoler les smartphones.


Je sors la pelle et j'annonce la révision 5!

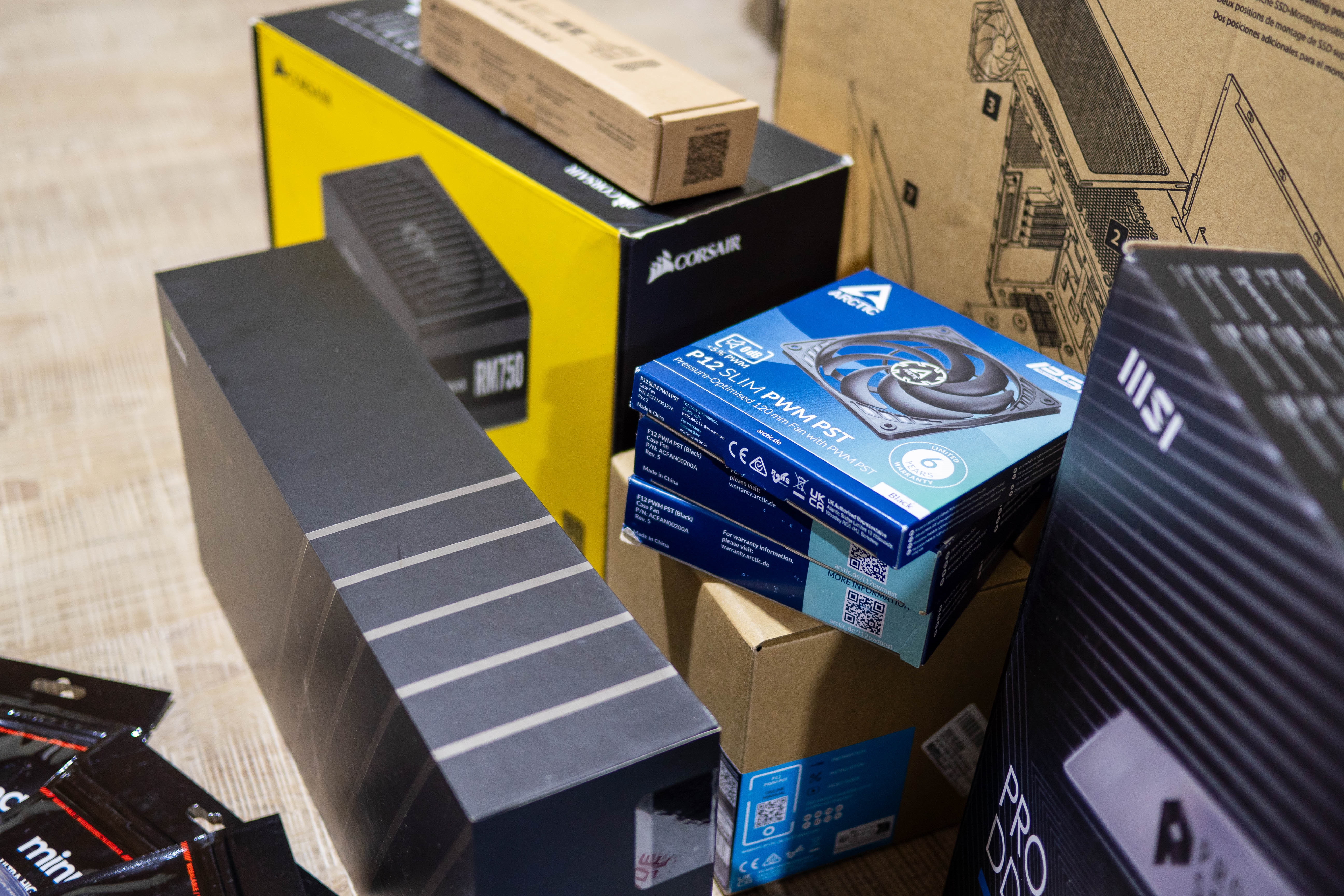

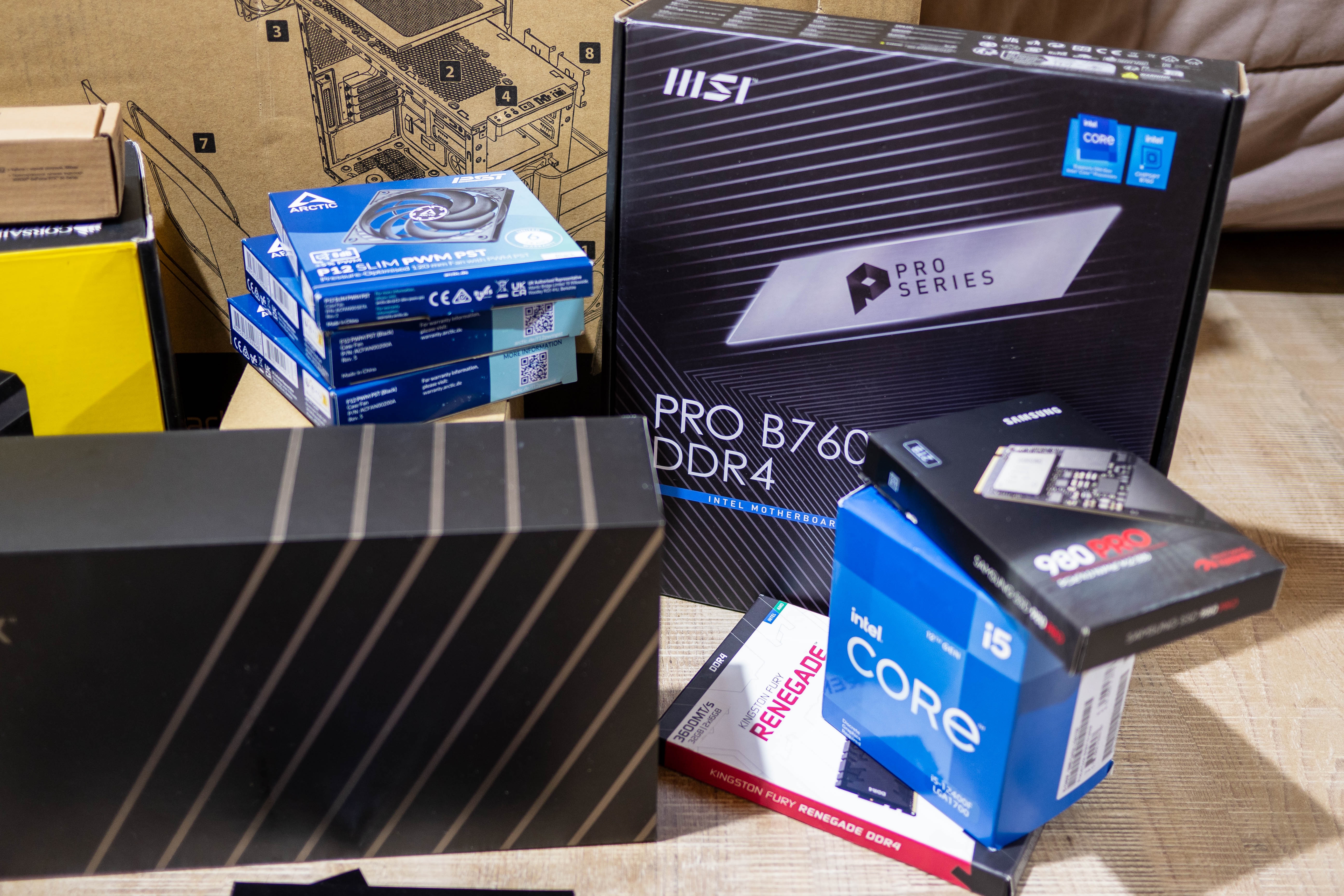

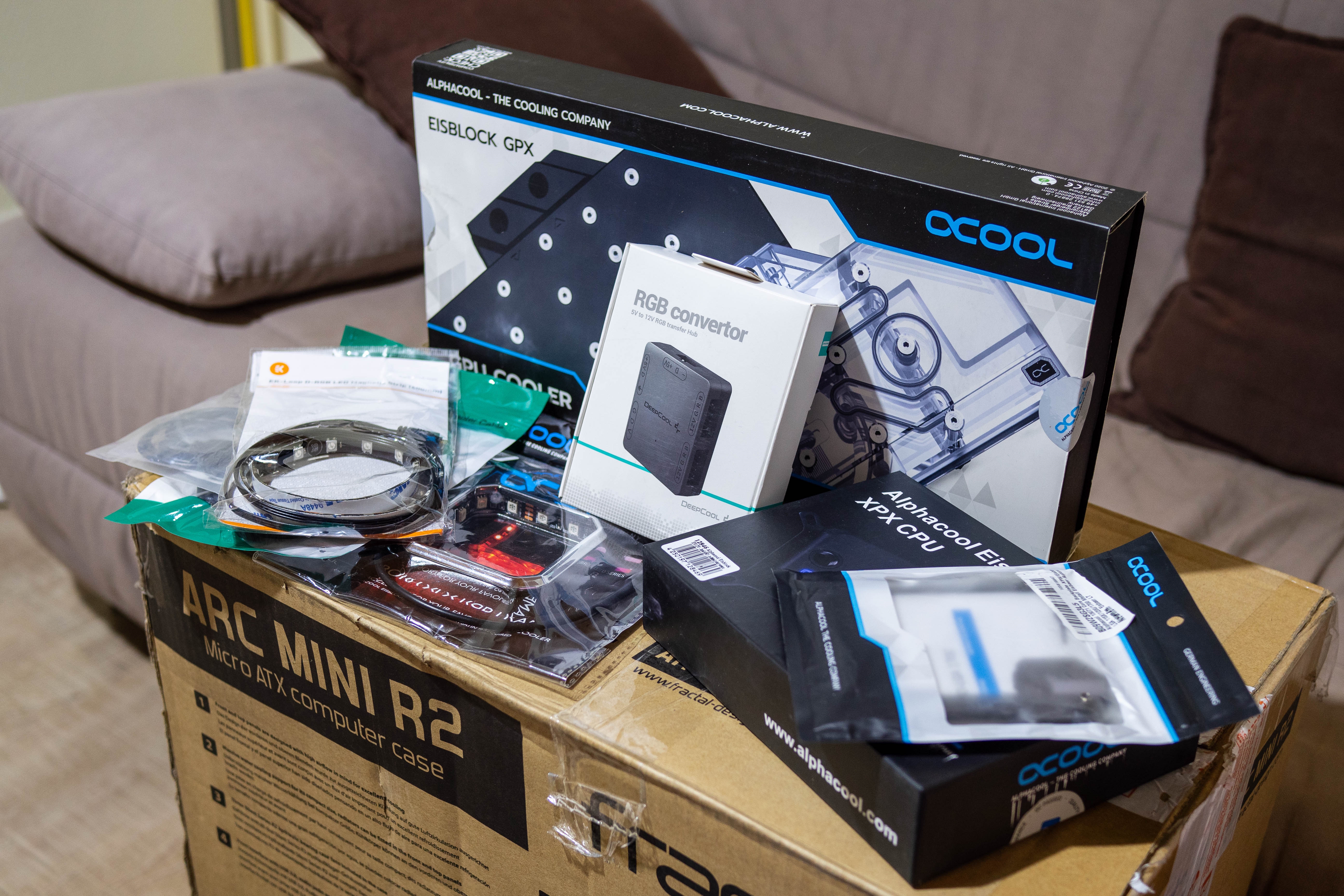

J'ai rassemblé tout mon butin, je vais pouvoir commencer...



Ce n'est pas le dernier matos du moment, mais l'Arc Mini en a vu d'autre :



Cette fois-ci je change l'alimentation (passage au 12-Pin PCIe Molex Micro-Fit 3.0) et tous les ventilateurs (PWM et PST, plus besoin de rhéobus) : après plus de 10 ans, c'était l'heure!



Et pour une fois, je vais tester l'éclairage des waterblocks ainsi qu'une bande de LED EK qui traine dans un carton depuis des années avec l'aide d'un petit convertisseur multiformat vers RGB 12V 4 pins :




Après quelques péripéties, c'est enfin parti!

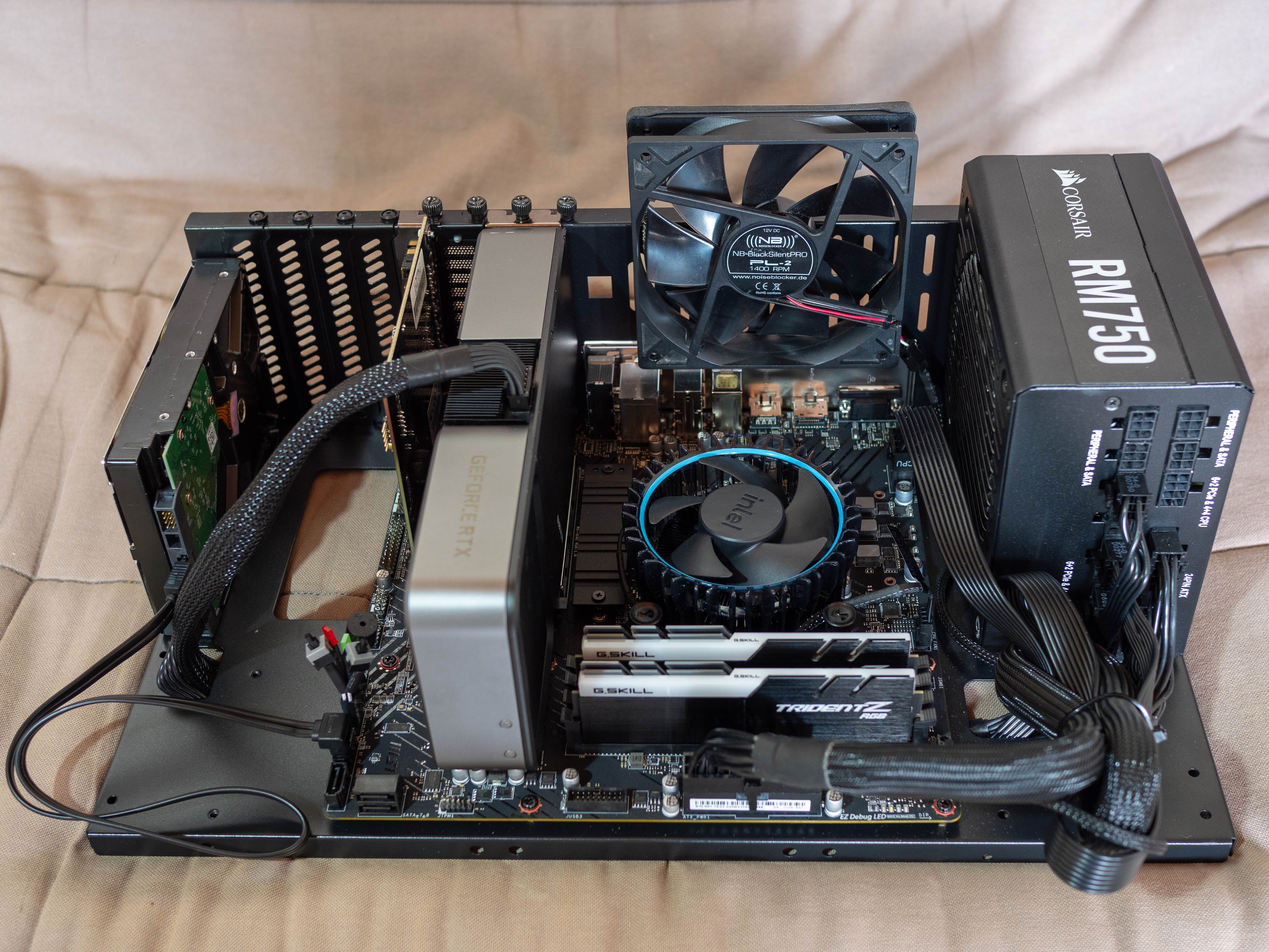

J'ai monté l'ensemble de la config. en air sur une table de bench afin de tester le bon fonctionnement de tout le matériel.
Il y a un peu de changement par rapport à ce que j'avais prévu initialement : j'ai trouvé ici même un kit de ram RGB aux timings plus sympas et je vais remplacer ma Soundblaster Z en fin de vie (la sortie casque est morte et elle n'a plus son shield, la pauvre) par une AE-5 Plus provenant de LBC que j'attends toujours.

J'ai reçu le kit de Trident Z RGB cet après-midi et j'ai juste eu le temps de vérifier que la carte mère contrôlait bien l'éclairage : je vais partir sur un thème noir et blanc, le matos en noir et l'éclairage en blanc...

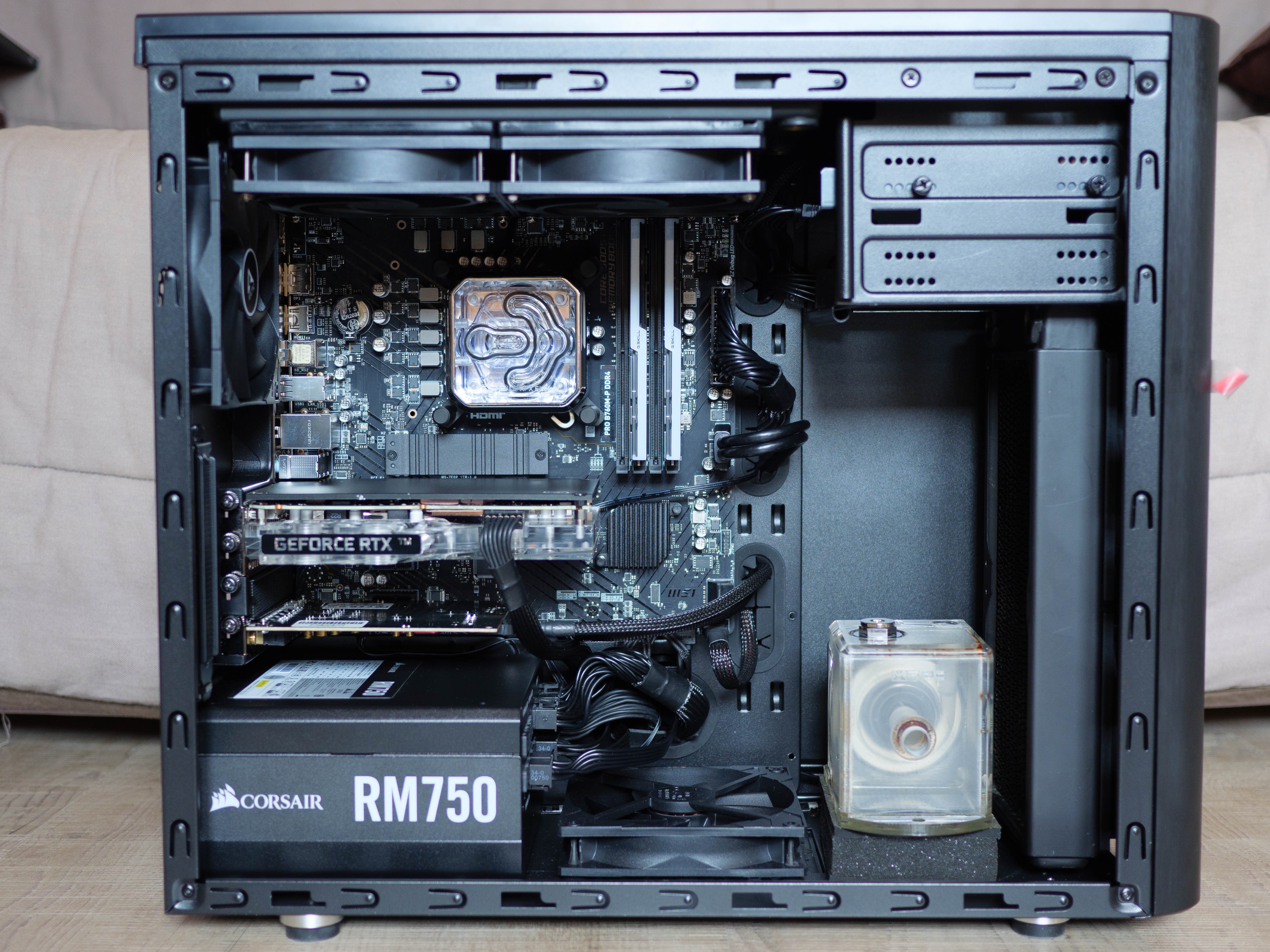

Tout est installé et câblé, il ne manque plus que les raccords, le tubing et le liquide de refroidissement...

Je pensais transférer tranquillement le watercooling de l'Arc Mini vers l'Arc Mini R2 : même pas en rêve!

Pour commencer, la plaque de fixation des ventilateurs en face avant ne peux pas être remplacée par ma plaque homemade à cause du nouveau système de filtration : je devrai obligatoirement faire du push ce qui n'est pas plus mal.

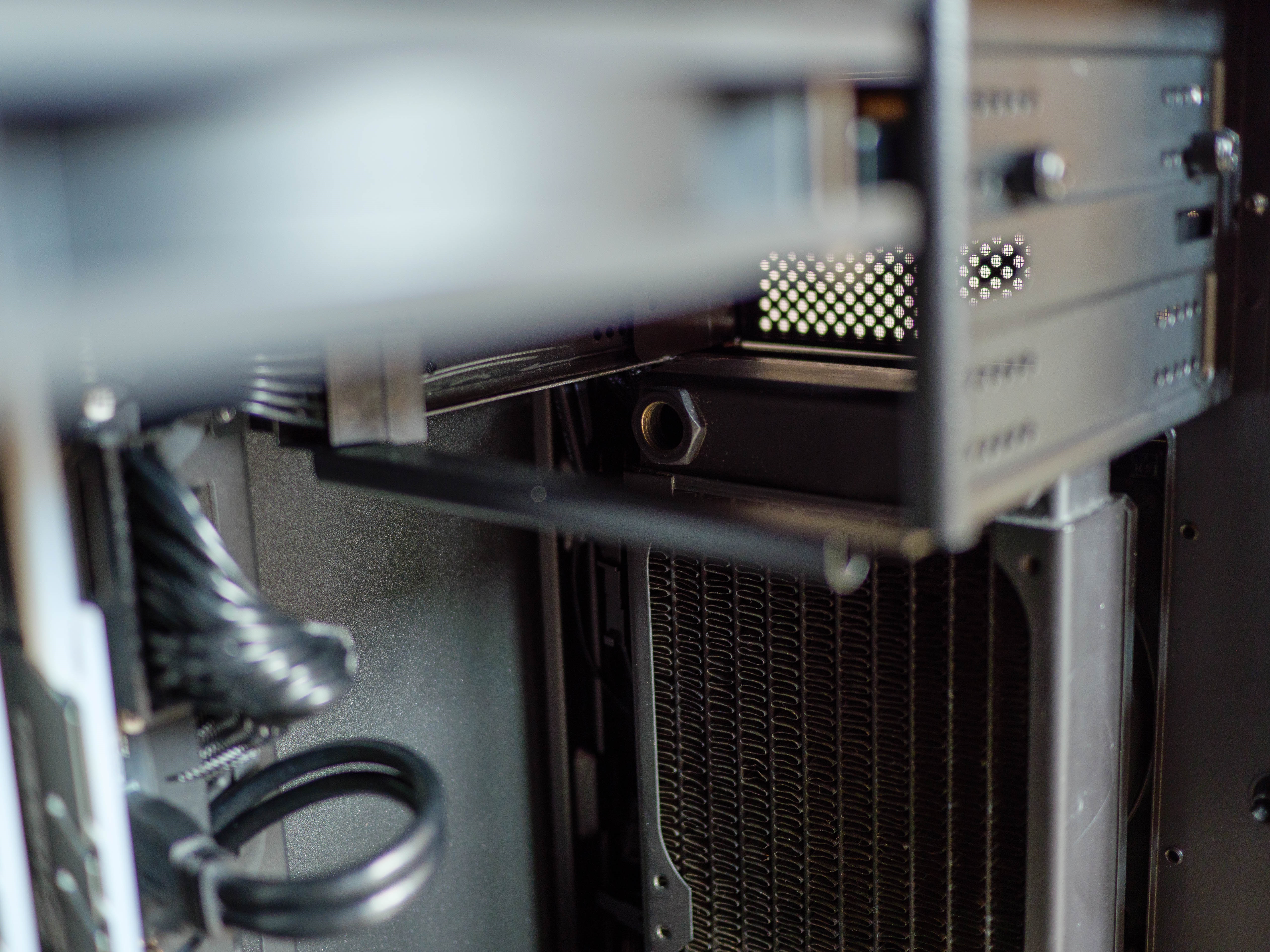

Bien sûr, le radiateur ne passe plus en hauteur pour 2mm...   qu'à cela ne tienne, puisque je n'ai plus besoin de rhéobus, j'ai découpé le fond de la baie 5"25 à la Dremel pour passer le radiateur et me faciliter grandement l'installation et surtout le tubing à venir entre les deux radiateurs de 240mm :

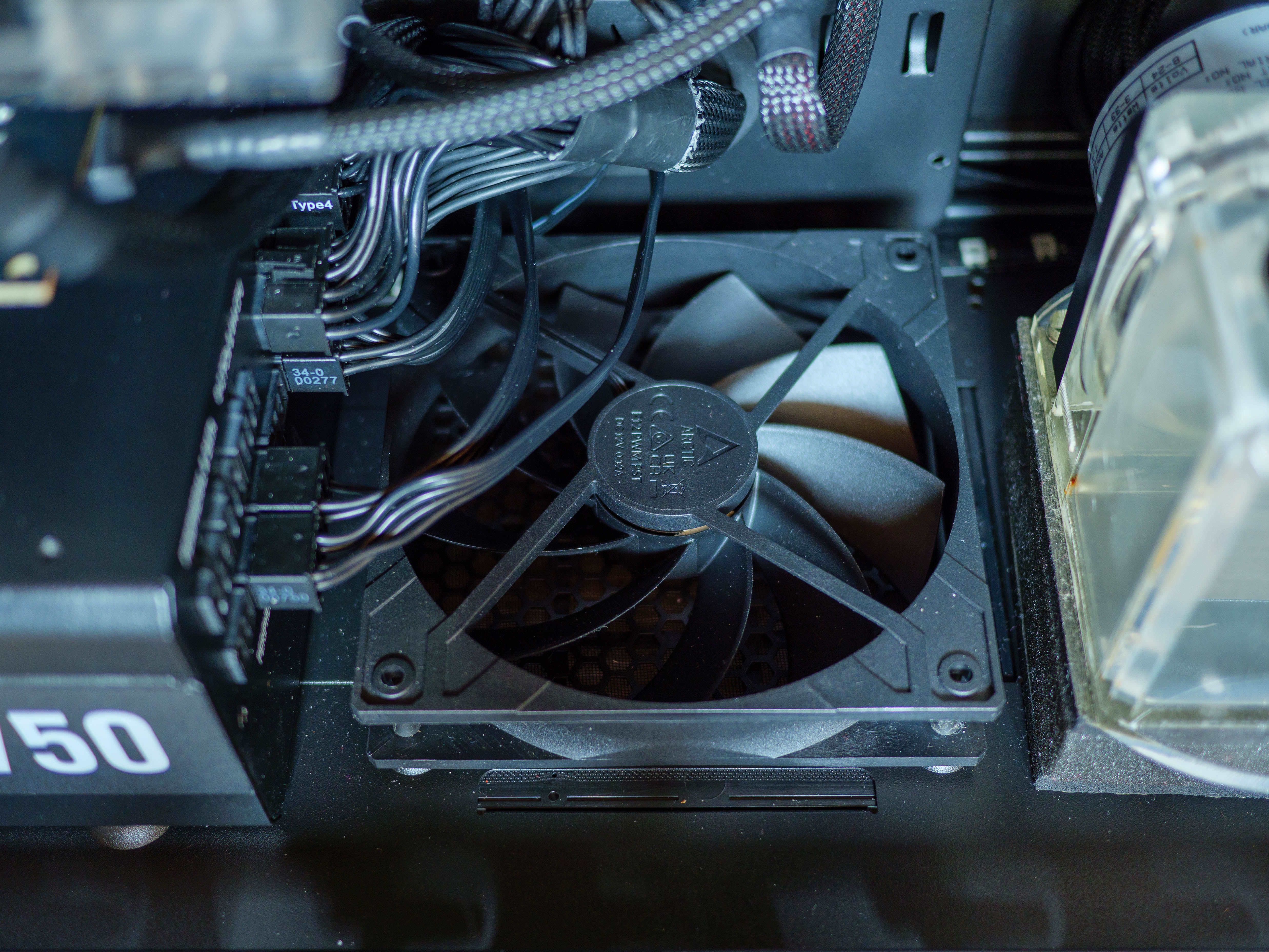

Enfin, la nouvelle alimentation ne permet pas de remettre le radiateur de 120mm en bas : encore une fois, les connecteurs de la rangée du bas sont trop bas de 2mm. Vu le TDP de la 3070 (220W) qui sera en plus undervoltée et celui du 12400f (65W), ça passera sans problème avec les deux radiateurs de 240mm. J'ai quand même mis un F12 en aspiration en bas pour apporter un peu d'air frais et un autre en extraction à l'arrière pour évacuer l'air chaud : pas de 140mm latéral dans le R2, il sera donc tout seul.



Pas de nouvelle de la Sound Blaster AE-5 de LBC en attente d'envoi depuis plusieurs jours... du coup j'ai remis la Sound Blaster Z - après lui avoir retiré ses deux LEDs rouges - en attendant.

C'est tout pour l'instant, je reprendrai lundi.

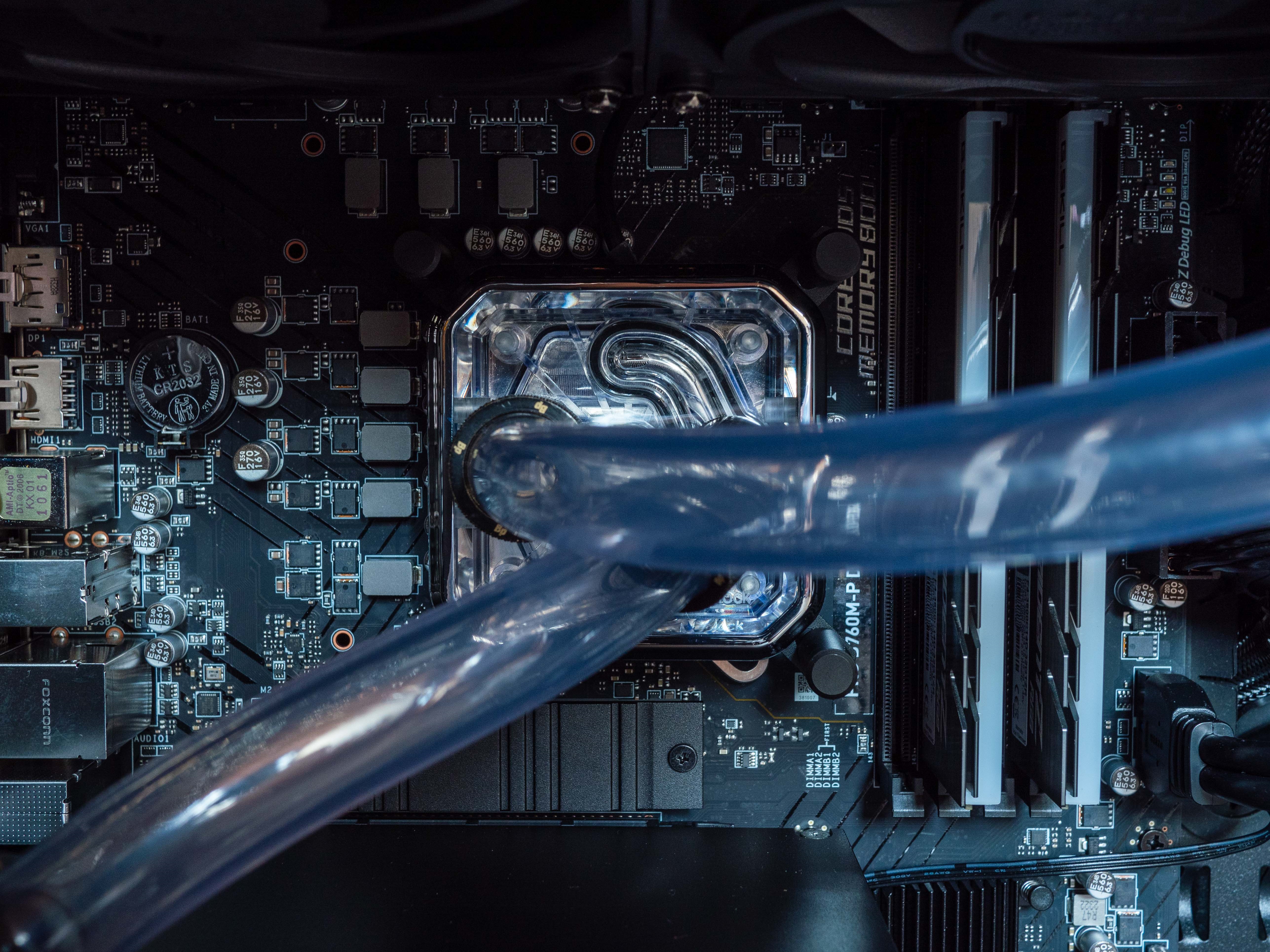

Le tubing est fait, plus simple sans le rad de 120mm en bas par contre, contrairement aux wb d'EK ceux d'alphacool sont orienté (entrée/sortie du LDR) donc j'ai dû croiser les tubes au niveau du wb CPU... et j'aime pas ça!
Le tube est horriblement rigide : c'est un combat pour l'enfiler sur les embouts, au moins il ne risque pas de pincer.

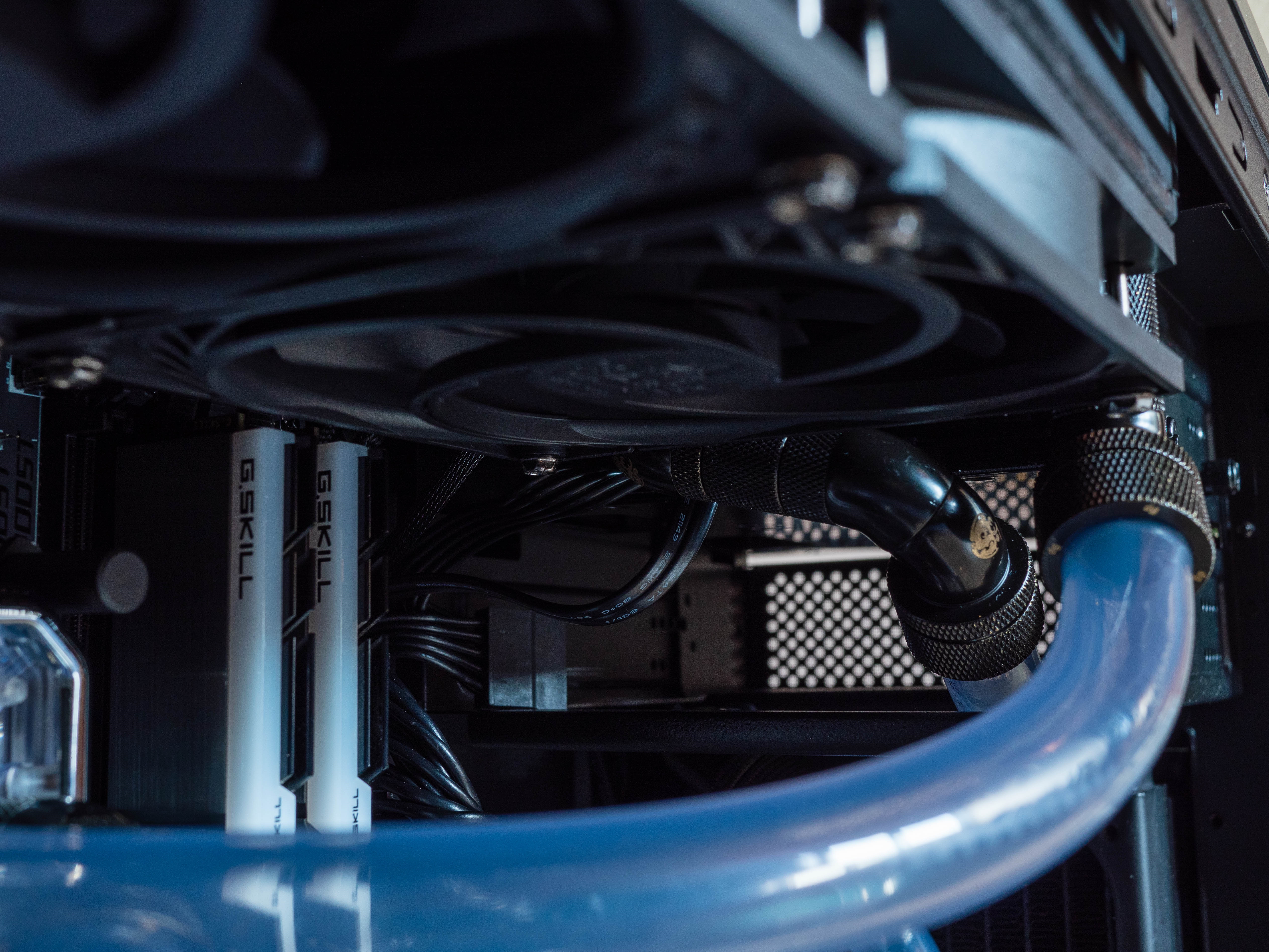

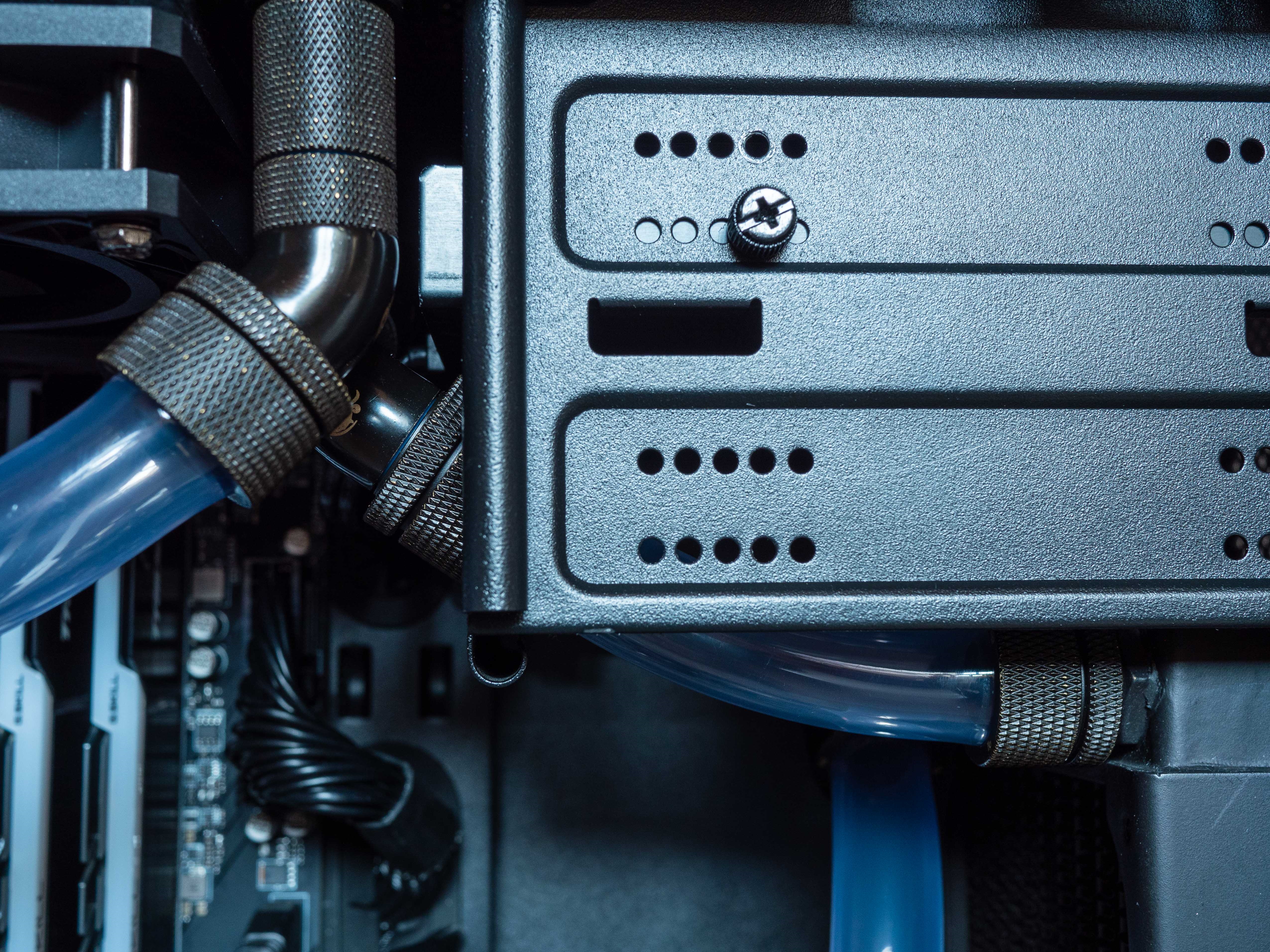

Ici, c'était ultra serré!



J'ai laissé quelques joints toriques vert sur les embouts Bitspower : dommage ça se voit.



Le rad CPU bien caché derrière le tube.



Tour de magie...

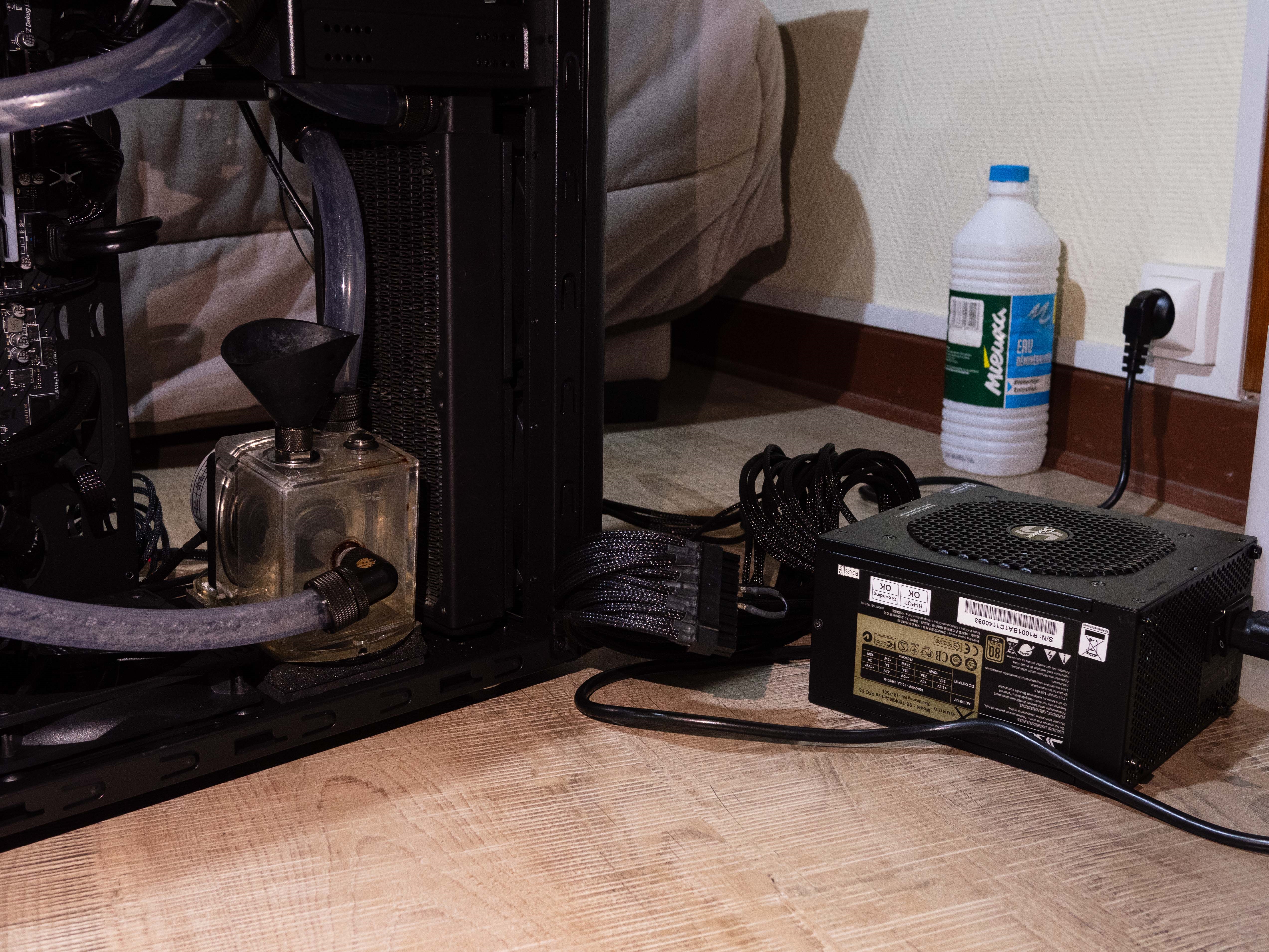

Viens enfin le temps du remplissage : j'utilise l'ancienne alim. Seasonic et un petit bout de câble bricolé pour la démarrer.



Le petit instant de stress au premier démarrage : ouf, ça boote.

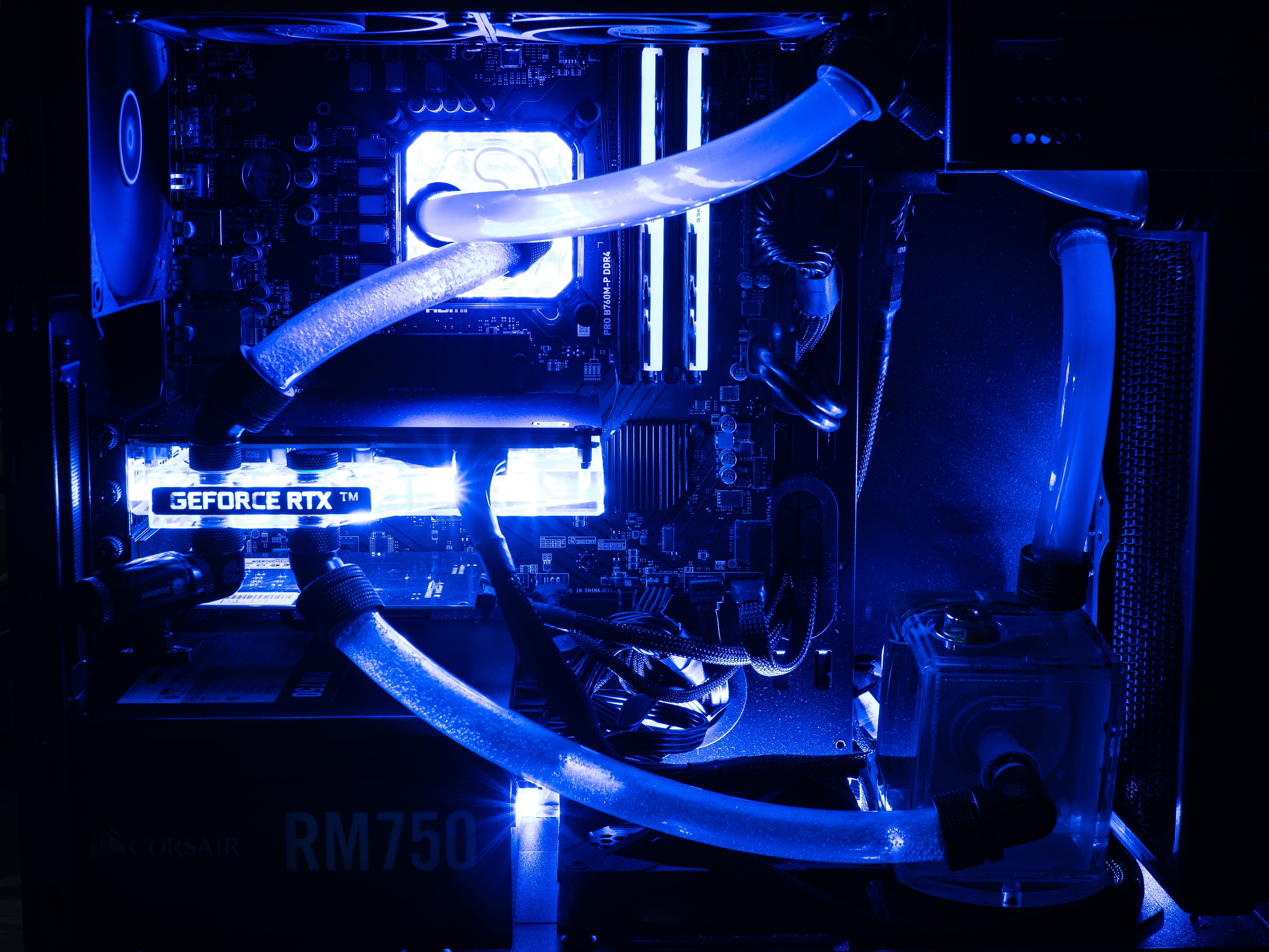

J'ai testé l'éclairage blanc, impossible d'avoir les rams de la même couleur que le reste... donc je reviens au bleu comme avant et ça sera raccord avec tout le reste (clavier, souris, casque).

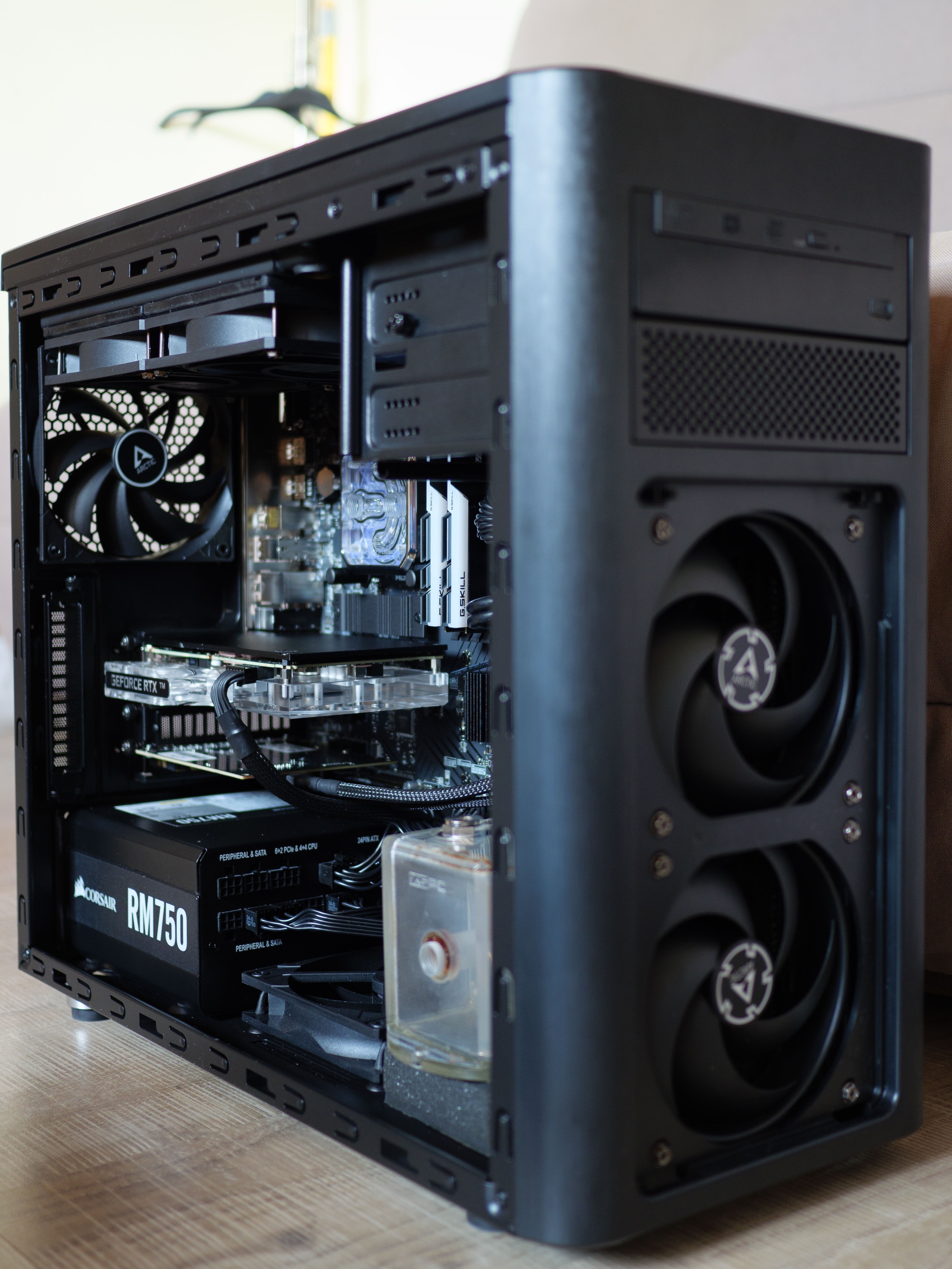

Une fois le panneau vitré remis en place, je vais enfin pouvoir en profiter (deux jours avant de reprendre le boulôt, lol).



La vente de la Sound Blaster AE-5 Plus sur LBC a été annulée (le vendeur confirme la disponibilité et n'envoie pas, faudra m'expliquer). J'en ai trouvé une autre, toute nue, pour 50€ et elle est en chemin : ce sera pour la prochaine fois.



terminé pour celui-ci...

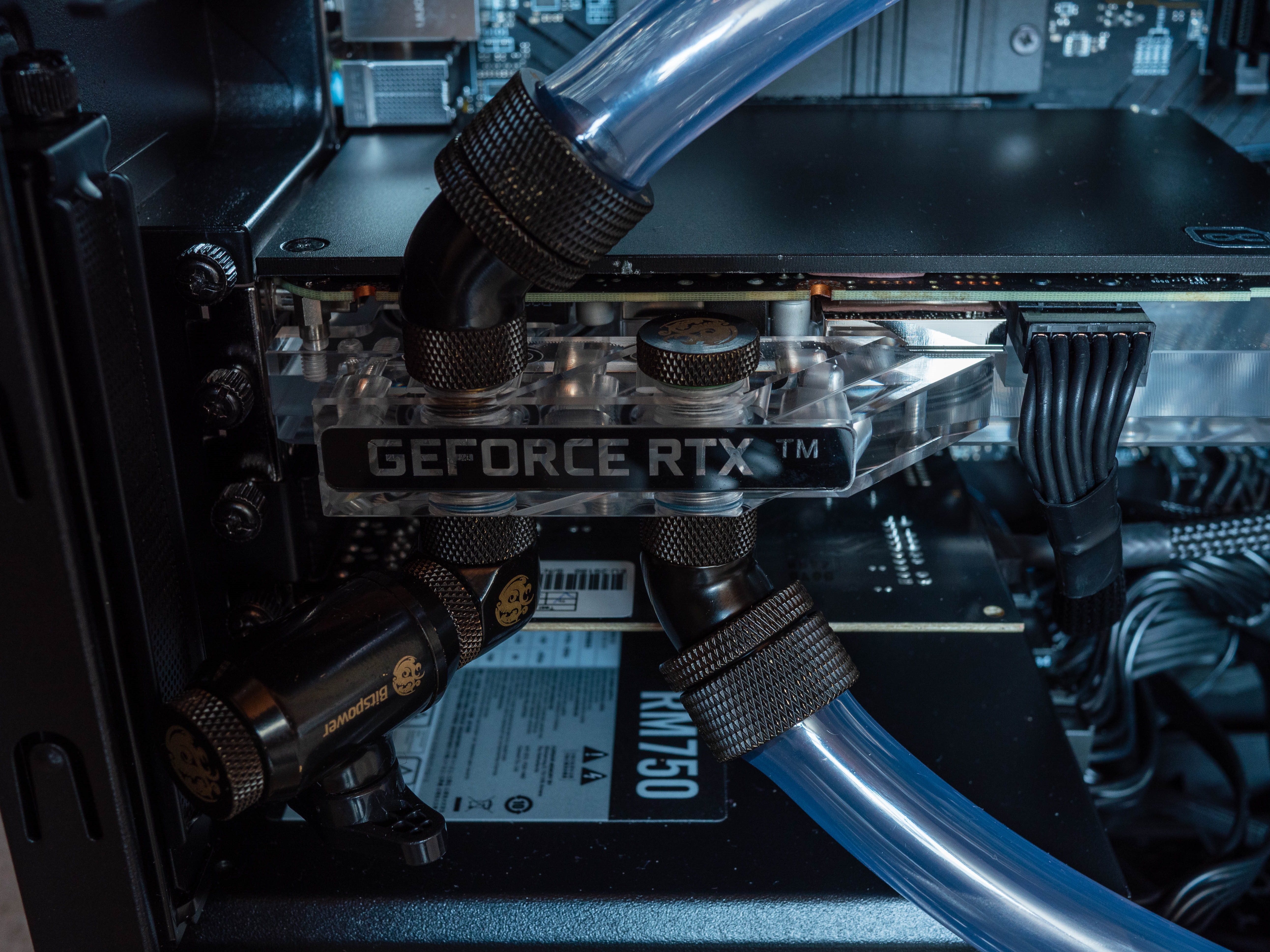

Malin la purge sur le WB GPU! et RIP, un petit retour sur la fin de vie ?
