[DIY] GamePad/Joystick/Dual Stick homemade 8 axis STAR CITIZEN

n°2443613
devil_insi​de
Posté le 24-08-2016 à 19:09:15  profilanswer

mood
Publicité
Posté le 24-08-2016 à 19:09:15  profilanswer


n°2443676
calagan57
BF3 : calagan57
Posté le 25-08-2016 à 16:47:37  profilanswer


La vache, ça rend super bien  :love:  :love:  :love:

La CNC c'est vraiment le must pour ce genre dé découpe (contour, poche...) :jap:
L'épaisseur du joystick tu la réalise comment? Entretoise?

Donc ça c'est le joystick type "radio commande". Sur ton post précédent le HOTAS. Et en plus tu fais un petit hack avec des wimotes.

J'ai bien compris? :whistle:

 :hello:


---------------
Waterbox
n°2443691
devil_insi​de
Posté le 25-08-2016 à 22:49:47  profilanswer


calagan57 a écrit :

La vache, ça rend super bien  :love:  :love:  :love:

La CNC c'est vraiment le must pour ce genre dé découpe (contour, poche...) :jap:
L'épaisseur du joystick tu la réalise comment? Entretoise?

Donc ça c'est le joystick type "radio commande". Sur ton post précédent le HOTAS. Et en plus tu fais un petit hack avec des wimotes.

J'ai bien compris? :whistle:

 :hello:



Quatre entretoises pour l'épaisseur du joystick...
http://www.kirikoo.net/images/14Anonyme-20160825-223511.jpg


3 choses complètement distinctes qui sont en route:

1) un Hotas : (façon SCPH-1110 de chez Sony)
- genre socle avec des manches type joystick PC comme on les connait, utilisation posé sur la table, c'est fixe et ça s'utilise comme un pupitre

avantage :
- c'est stable
- c'est gros comme mécanique, donc plus facile à réaliser ( câblage, intégration, tolérances...)
- manches plus grands, donc théoriquement, t'es plus précis dans les déplacements

problème :
- c'est fait pour être utilisé comme un pupitre, donc posé sur un bureau ou une table
- du coup tu oublies l'intégration d'une petite centrale inertielle qui permettrait l'utilisation de 2 axes supplémentaires (inclinaison) gérant le déplacement de la souris (pitch + roll)
- 6 axes maxi : 3 par manche, inclinaison en avant, sur les côtés, + potar curseur sur la tête du manche (pas assez de place pour mettre un champignon PS2)

2) un gamepad (façon radiocommande modélisme RC)
- 4 axes traditionnels (les 2 sticks façon radiocommande modélisme)
- 2 curseurs sur les cotés que tu peux attraper avec les index sans lâcher les sticks
- sur la dernière version, j'ai remplacé les 2 potars latéraux par 2 Thumbstick (champignons)
- du coup je récupère 2 axes supplémentaire et je passe à 8 (les deux pouces et les 2 index) + 2 switch en appuyant sur les Thumbstick
- pour enculer les mouches, j'ai rajouté un potar linéaire en dessous du manche de gauche, facilement attrapable avec le pouce (pour sortir des aérofreins ou volets)
- et un potar rotatif au dessus de l'écran pour définir le pourcentage de Dual Rate et d'Expo sur les manches (aide au pilotage précis à grande vitesse)
- au dessus des manches, 4 interrupteurs à levier dont 2 pour activer/désactiver le DualRate et l'Expo sans lâcher les manches et 2 deux pour des voies supplémentaires Tout-Ou-Rien
- une centrale inertielle 3x3 axes (accéléro+gyro+magnéto)donnant l'attitude (orientation dans l'espace) sur 3 axes dont deux servent à émuler le déplacement de la souris (orientation de la vue)
- et 2 leds RVB dans le champ de vision pour afficher un signal de confirmation visuel clair d'un état (Dual Rate Actif/Inactif ou Train Rentré/Sorti...) en plus de l'écran

3) le double Nunchuck émulée en joystick
- c'est nul, pas assez précis pour un pilotage propre, je fous à la benne pour l'instant
- si j'arrive à bien filtrer les signaux des accéléromètres, je remets sur le tapis
- accéléromètre seul, c'est moyen, manque un petit gyro, là dedans!

http://www.kirikoo.net/images/14Anonyme-20160825-225313.jpg
http://www.kirikoo.net/images/14Anonyme-20160825-225345.jpg
http://www.kirikoo.net/images/14Anonyme-20160825-225424.jpg


Message édité par devil_inside le 10-05-2018 à 10:50:47
n°2443696
devil_insi​de
Posté le 25-08-2016 à 23:18:23  profilanswer


j'ai commandé des capuchons de thumbstick en Alu Anodisé Rouge, pour que ça claque et remplacer ceux d'origine tout dégueux
http://www.kirikoo.net/images/14Anonyme-20160825-233353.png
http://www.kirikoo.net/images/14Anonyme-20160825-232921.jpg


Message édité par devil_inside le 25-08-2016 à 23:22:34
n°2443698
arkrom
so much fail
Posté le 25-08-2016 à 23:31:10  profilanswer


Pour emuler proprement un gyro c'est possible avec 3 acceleros 3 axes  :jap:
Faut sortir la grosse artillerie mathématique derrière mais c'est asses propre comme résultats
En gros , faut poser les systèmes d'équations pour trier les sommes / différences dans chaque axe et  tu vas extraire 6 variables qui sont les accélérations vrais en translation ET rotation du système. Derrière faut encore sortir la cavalerie du matheux pour les dérivé première et seconde et boum => vitesse et position vrai de l'objet dans l'espace


---------------
I sit, in my desolate room, no lights, no music, Just anger, I've killed everyone, I'm away forever, but I'm feeling better,How do I feel,What do I say,Fuck you, it all goes away,
n°2443706
calagan57
BF3 : calagan57
Posté le 26-08-2016 à 07:06:50  profilanswer


Merci pour le détail!

ce boulot de titan  [:bakk38]

tu dois surement connaitre mais pour la gestion de la vue il existe un dérivé pas cher au track ir : le dealanclip. J'en avais un quand je jouais à elite dangerous c'était vraiment très bien  :jap: . C'est vraiment un bon combo avec le HOTAS. Je me verrais pas gérer en plus le vue avec un autre joystick  :pt1cable:

J'ai hâte de voir la suite  :love:  merci de nous faire partager tout ça!


---------------
Waterbox
n°2443723
devil_insi​de
Posté le 26-08-2016 à 12:11:46  profilanswer


arkrom a écrit :

Pour emuler proprement un gyro c'est possible avec 3 acceleros 3 axes  :jap:
Faut sortir la grosse artillerie mathématique derrière mais c'est asses propre comme résultats
En gros , faut poser les systèmes d'équations pour trier les sommes / différences dans chaque axe et  tu vas extraire 6 variables qui sont les accélérations vrais en translation ET rotation du système. Derrière faut encore sortir la cavalerie du matheux pour les dérivé première et seconde et boum => vitesse et position vrai de l'objet dans l'espace



envois moi quelques liens, je suis preneur à mort ! :bounce:

n°2443724
devil_insi​de
Posté le 26-08-2016 à 12:16:19  profilanswer


calagan57 a écrit :

tu dois surement connaitre mais pour la gestion de la vue il existe un dérivé pas cher au track ir : le dealanclip.



non, connais pas, merci pour l'info, je regarde

n°2446113
calagan57
BF3 : calagan57
Posté le 02-10-2016 à 13:45:20  profilanswer


plus de news?  :cry:  :cry:  :cry:


---------------
Waterbox
n°2446986
thekilgore
Mode et rats tueurs
Posté le 11-10-2016 à 11:44:26  profilanswer


Joli taff !

mood
Publicité
Posté le 11-10-2016 à 11:44:26  profilanswer


n°2446990
arank'thna​r
To punish & enslave...
Posté le 11-10-2016 à 12:14:08  profilanswer

n°2490529
devil_insi​de
Posté le 05-04-2018 à 00:25:12  profilanswer


http://www.kirikoo.net/images/14Anonyme-20180405-001447.jpg
ca c'est le gros coup de chatte du moment !!
c'est du capteur Hall avec sortie analogique DB15, ca aurait pu etre du CAN, là j'aurai été dans la merde!
et c'est le modeèle 3 AXES avec le "twist" (palonnier)
http://www.bgsystems.com/jfx-joystick.html
http://www.kirikoo.net/images/14Anonyme-20180405-001723.jpg
http://www.kirikoo.net/images/14Anonyme-20180405-002026.jpg
http://www.kirikoo.net/images/14Anonyme-20180405-002213.jpg
http://www.kirikoo.net/images/14Anonyme-20180405-002310.jpg


Message édité par devil_inside le 05-04-2018 à 00:45:14
n°2491059
devil_insi​de
Posté le 15-04-2018 à 16:21:39  profilanswer


hors-sujet
bricolage du week-end
http://www.kirikoo.net/images/14Anonyme-20180415-161639.jpeg
http://www.kirikoo.net/images/14Anonyme-20180415-161925.jpeg

n°2491060
Alexis00
Posté le 15-04-2018 à 16:27:11  profilanswer


Joli, chapeau pour un «bricolage du week-end » :D


Message édité par Alexis00 le 15-04-2018 à 16:27:28

---------------
https://www.facebook.com/AMModding/
n°2491066
arank'thna​r
To punish & enslave...
Posté le 15-04-2018 à 18:47:12  profilanswer


Je veux bien plus de photos! :love:


---------------
Mon topic de ventes - My feedback - Topic Bougnat - Topic Makers HFR
n°2491626
devil_insi​de
Posté le 27-04-2018 à 13:26:20  profilanswer


j'assume mon alcoolisme

petit kit de survie découpé au laser, pour grimper dans mon atelier au grenier
http://www.kirikoo.net/images/14Anonyme-20180427-131901.jpg

n°2491869
devil_insi​de
Posté le 01-05-2018 à 22:52:40  profilanswer


lentement mais surement
http://www.kirikoo.net/images/14Anonyme-20180501-224546.jpg

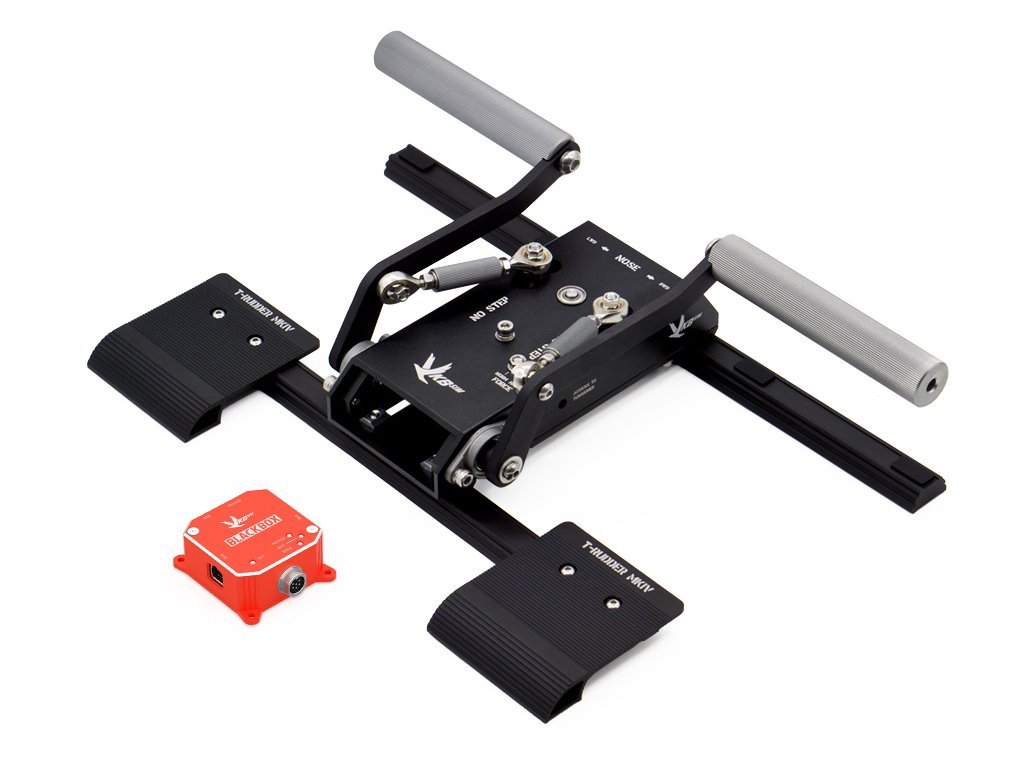

le T-Rudder en cours
http://www.kirikoo.net/images/14Anonyme-20180501-225002.jpg

n°2492024
devil_insi​de
Posté le 04-05-2018 à 16:35:34  profilanswer


en aggloméré mélaminé blanc,
pas de peinture à faire
résiste mieux dans le temps, qu'une peinture
nettoyage à l'éponge

mise en place du T-molding 16mm
fixation sur le bloc siège avec visserie métal et inserts M6


http://www.kirikoo.net/images/14Anonyme-20180504-162429.jpg
http://www.kirikoo.net/images/14Anonyme-20180504-163734.jpg
http://www.kirikoo.net/images/14Anonyme-20180504-163923.jpg
http://www.kirikoo.net/images/14Anonyme-20180504-164319.jpg
http://www.kirikoo.net/images/14Anonyme-20180504-164454.jpg


Message édité par devil_inside le 04-05-2018 à 16:54:24
n°2492053
devil_insi​de
Posté le 05-05-2018 à 00:44:07  profilanswer


je me suis clairement inspiré des sièges GameCAB
en particulier celui là
je ferai pas la partie bureau mais plutôt une console centrale

http://www.kirikoo.net/images/14Anonyme-20180504-173031.png

pour le meuble accoudoir de gauche j’hésite à faire le même
je me demande si je partirais pas sur de l'asymétrique

sur ce principe (celui du Throttle)
j'aime bien
http://www.kirikoo.net/images/14Anonyme-20180504-174958.png


Message édité par devil_inside le 05-05-2018 à 00:52:26
n°2492074
devil_insi​de
Posté le 05-05-2018 à 15:56:24  profilanswer


à la base, vieux stick d'arcade tout ou rien à lamelle, début années 90, 30 ans mais neuf, il n'a jamais été câblé ni soudé
poignée ambidextre sympa mais beaucoup trop petite

http://www.kirikoo.net/images/14Anonyme-20180505-160215.jpg

le tout ou rien ne me sert à rien

par contre il y a ça : https://forum.hardware.fr/hfr/Hardw [...] 0640_1.htm
https://youtu.be/gRTJN6LOPgk merci calagan57

ça en particulier
MLX90333-Joystick-Capteur-Position-Absolue
http://www.kirikoo.net/images/14Anonyme-20180505-161628.png
https://fr.aliexpress.com/item/MLX9 [...] 78908.html

 :p je vous laisse deviner la suite :p

adaptation d'une poignée plus grande
vieux joystick CH-Products Américain sacrifié pour la bonne cause

j'ai fais quelques trous-trous dans le barreau d'acier (bien raide d'ailleurs) pour passer les câbles et fixer la poignée
http://www.kirikoo.net/images/14Anonyme-20180505-154830.jpg
pour ça que je l'aime bien, il est indestructible ce joystick
le caoutchouc a 30 ans, il est toujours en parfait état

j'ai viré les butées en Nylon, pour augmenter le débattement

http://www.kirikoo.net/images/14Anonyme-20180505-155016.jpg
http://www.kirikoo.net/images/14Anonyme-20180505-155127.jpg
ça passe juste, mais ça passe
collé a l’époxy ça va le faire (6ème axe, élévation)
http://www.kirikoo.net/images/14Anonyme-20180505-155230.jpg
http://www.kirikoo.net/images/14Anonyme-20180505-155316.jpg


Message édité par devil_inside le 06-05-2018 à 00:27:12
n°2492075
Alexis00
Posté le 05-05-2018 à 16:03:43  profilanswer


Palala du beau boulot ça donne vachement envi


---------------
https://www.facebook.com/AMModding/
n°2493374
devil_insi​de
Posté le 27-05-2018 à 19:23:22  profilanswer



besoin d'une toupie
pour faire des rainures, chanfreins...copiage rapide de pièces
Facilement déplaçable

reste le guide reglable à faire et le sur-plateau en alu
http://www.kirikoo.net/images/14Anonyme-20180527-191535.jpg
http://www.kirikoo.net/images/14Anonyme-20180527-191625.jpg

n°2496607
devil_insi​de
Posté le 29-07-2018 à 18:30:19  profilanswer


partage d'un retour d'expérience

connaissez vous la FLYSKY FS-i6S ?
35 balles chez Ali, FPI ! (en blanc nacré ou noir mat)

Radio 10 voies pour drones ou autre
- ergonomique (sans antenne extérieure notamment)
- programmable
- écran tactile (avec affichage de la télémétrie)
- 4 inter à bascule (Dual Rate, Expo, Mixages, ou une voie Tout-Ou-Rien...)
- 4 voies sur les manches (Roulis, lacet, Tangage, Gaz) et ultra précis
- 2 molettes sur les côtés avec retour au neutre (2 axes supplémentaires)
- 2 switch tout ou rien sous le boitier (boutons de tir par exemple)
- très précise (capteur Hall dans les manches + roulements à billes)
- livrée avec un récepteur 10 voies

-> protocole de communication I-Bus propre à la marque FlySky (bibliothèques arduino bien foutues très facilement trouvables sur GitHub)
-> utilisable comme super gamepad sans fil via arduino


http://www.kirikoo.net/images/14Anonyme-20180729-175023.jpg
http://www.kirikoo.net/images/14Anonyme-20180729-183115.png

moddable à souhait, très facilement à moindre frais

la preuve (ok c'est kitch ou très patriote, je n'ai jamais voté Trump, juré !)
http://www.kirikoo.net/images/14Anonyme-20180729-175934.jpg

Le I-Bus (language de communication de la Radio) + arduino Leonardo + GitHub
-> permet de faire reconnaitre tout cela comme un super GamePad USB
http://www.kirikoo.net/images/14Anonyme-20180729-180705.jpg

 le branchement récepteur / arduino est très simple
- le 5v du récepteur avec le 5V de l'arduino (fil rouge) le récepteur FlySky est alimenté par l'arduino qui lui même est alimenté par le 5v de l'USB
- la masse avec la masse (fil noir)
- le signal I-Bus du récepteur avec la sortie Serial1 de la Leonardo (qui est aussi la pin Rx, c'est la première, suffit de regarder les pinout diagram de la Leonardo) -> fil marron
http://www.kirikoo.net/images/14Anonyme-20180729-183938.jpg

le code arduino pour la faire reconnaitre comme joystick et la faire communiquer avec le recepteur FlySky:

Code :
  1. #include <Joystick.h>
  2. #include <FlySkyIBus.h>
  3. Joystick_ Joystick (JOYSTICK_DEFAULT_REPORT_ID,JOYSTICK_TYPE_JOYSTICK,
  4.   2, 0,                  // Button Count, Hat Switch Count
  5.   true, true, true,      // X and Y, Z Axis
  6.   true, true, true,      // Rx, Ry, Rz
  7.   false, true,           // rudder, throttle
  8.   false, false, false);  // accelerator, brake, steering
  9.
  10. void setup() {
  11.   IBus.begin(Serial1);
  12.   Joystick.begin();
  13.   Serial.begin(115200);
  14.
  15.   Joystick.setXAxisRange(-512, 512);
  16.   Joystick.setYAxisRange(-512, 512);
  17.   Joystick.setZAxisRange(-512, 512);
  18.   Joystick.setRxAxisRange(-512, 512);
  19.   Joystick.setRyAxisRange(-512, 512);
  20.   Joystick.setRzAxisRange(-512, 512);
  21.   Joystick.setThrottleRange(0, 1024);
  22.
  23. }
  24. void loop() {
  25.   IBus.loop();
  26.   int Channel_01 = IBus.readChannel(0);
  27.   int Channel_02 = IBus.readChannel(1);
  28.   int Channel_03 = IBus.readChannel(2);
  29.   int Channel_04 = IBus.readChannel(3);
  30.   int Channel_05 = IBus.readChannel(4);
  31.   int Channel_06 = IBus.readChannel(5);
  32.   int Channel_07 = IBus.readChannel(6);
  33.   int Channel_08 = IBus.readChannel(7);
  34.   int Channel_09 = IBus.readChannel(8);
  35.   int Channel_10 = IBus.readChannel(9);
  36.
  37.   int Aile = map(Channel_01, 1000, 2000, -512, 512); //setRxAxis  -> Ailerons
  38.   int Elev = map(Channel_02, 1000, 2000, 512, -512); //setRyAxis  -> Profondeur
  39.   int Trot = map(Channel_03, 1000, 2000, -512, 512); //setYAxis   -> Gaz
  40.   int Rudd = map(Channel_04, 1000, 2000, -512, 512); //setXAxis   -> Transversal-lateral
  41.   int PotL = map(Channel_05, 1000, 2000, -512, 512); //setZAxis   -> Altitude-elevation
  42.   int PotR = map(Channel_06, 1000, 2000, 512, -512); //setRzAxis  -> Palonnier
  43.   int Swit = map(Channel_07, 1000, 2000, 0, 1024);   //setBrake   -> Volets-Aerofrein
  44.   int KeyL = map(Channel_08, 1000, 2000, 0, 1);      //setButton  -> Tir1
  45.   int KeyR = map(Channel_09, 1000, 2000, 0, 1);      //setButton  -> Tir2
  46.   int DrEx = Channel_10;                             //Modes de Vol Dual-Rate Expo
  47.
  48.
  49. switch (DrEx) {
  50.   case 1501:  //mode de vol N°1
  51.     Aile = Aile * 0.8;
  52.     Trot = Trot * 0.8;
  53.     Rudd = Rudd * 0.8;
  54.     break;
  55.   case 1502:  //mode de vol N°2
  56.     Aile = Aile * 0.6;
  57.     Trot = Trot * 0.6;
  58.     Rudd = Rudd * 0.6;
  59.     break;
  60.   case 1503:  //mode de vol N°3
  61.     Aile = Aile * 0.4;
  62.     Trot = Trot * 0.4;
  63.     Rudd = Rudd * 0.4;
  64.     break;
  65.   default:
  66.     // defaut = 1500 -> aucun Dual Rate
  67.     break;
  68. }
  69.
  70.   Joystick.setXAxis(Rudd);
  71.   Joystick.setYAxis(Trot);
  72.   Joystick.setZAxis(PotL);
  73.   Joystick.setRxAxis(Aile);
  74.   Joystick.setRyAxis(Elev);
  75.   Joystick.setRzAxis(PotR);
  76.   Joystick.setThrottle(Swit);
  77.
  78.   if (KeyL == 1)
  79.   {
  80.    Joystick.pressButton(0);
  81.   }
  82.   else if (KeyL == 0)
  83.   {
  84.    Joystick.releaseButton(0);
  85.   }
  86.
  87.   if (KeyR == 1)
  88.   {
  89.    Joystick.pressButton(1);
  90.   }
  91.   else if (KeyR == 0)
  92.   {
  93.    Joystick.releaseButton(1);
  94.   }
  95.
  96. }



la petite sacoche perso, qui va bien avec les patchs NASA,  :D (histoire de lui faire prendre l'air)

http://www.kirikoo.net/images/14Anonyme-20180729-181142.jpg

le résultat :
joystick 7 axes + 2 boutons momentanés + les réglages de la radio (dual rate, expo, mixage, calibration...)
http://www.kirikoo.net/images/14Anonyme-20180729-181634.png
http://www.kirikoo.net/images/14Anonyme-20180729-181844.png

 :bounce: ENJOY !! :bounce:


Message édité par devil_inside le 12-08-2018 à 23:05:48
n°2496636
Fredo428
Steam & BF3: Fredo_RoXoR_OCer
Posté le 30-07-2018 à 08:50:21  profilanswer


C'est cool ça, tu récupère directement le signal qui est censé être au cul su servo !


---------------
らんま二分の一プロジェクト | www.modding.fr
n°2496639
devil_insi​de
Posté le 30-07-2018 à 09:43:57  profilanswer


Fredo428 a écrit :

C'est cool ça, tu récupère directement le signal qui est censé être au cul su servo !



pas exactement, je ne récupère pas le signal analogique "servo" qu'ils appellent le PWM (pulse with modulation) quand le signal est séparé pour chaque voie
sinon il existe un autre signal analogique dans lequel ils passent toutes les voies (8 au max) -> le PPM
Celui là non plus ne m'intéresse pas : fréquence 50Hz, bande passante 20ms, largeur des voies 2ms, séparation 0,5 ms => du coup on ne passe pas plus de 8 voies (8 x 2 + 8 x 0.5 = 20ms)
http://www.kirikoo.net/images/14Anonyme-20180730-101534.png

je récupère le BUS FlySky, appelé I-Bus où là on peut passer tout ce qu'on veut en voies
https://fr.wikipedia.org/wiki/Bus_informatique
c'est un peu l'équivalent du bus I2C chez arduino, avec adressage
chez d'autres marques de radios, FrSky ou Futaba, par exemple, c'est ce qu'ils appellent le Sbus
http://www.kirikoo.net/images/14Anonyme-20180730-093739.png


Message édité par devil_inside le 12-08-2018 à 23:49:15
n°2496640
Fredo428
Steam & BF3: Fredo_RoXoR_OCer
Posté le 30-07-2018 à 09:59:53  profilanswer

n°2496644
arank'thna​r
To punish & enslave...
Posté le 30-07-2018 à 12:10:33  profilanswer


Ca me fait penser à un truc.
Il y a une bonne dizaine d'années (à l'époque de Desert Combat :love: ), un pote avait réussi à faire reconnaitre ses spacemouse comme des joysticks 6 axes.

Certains parmi vous ont-ils renouvelé l'expérience dernièrement ?


---------------
Mon topic de ventes - My feedback - Topic Bougnat - Topic Makers HFR
n°2496690
devil_insi​de
Posté le 30-07-2018 à 22:34:02  profilanswer


arank'thnar a écrit :

un pote avait réussi à faire reconnaitre ses spacemouse comme des joysticks 6 axes.

Certains parmi vous ont-ils renouvelé l'expérience dernièrement ?



tu parles de cela :??:

le constructeur fait directement les pilotes joystick, il n'y a rien à développer ou bricoler
ça marche direct, mais moyennement pratique en utilisation jeux, ergonomie bof-bof, pas assez de débattement

par contre en CAO à la main gauche + une souris à celle de droite c'est ultra top pour la 3D
http://www.kirikoo.net/images/14Anonyme-20180730-222042.jpg

Message cité 1 fois
Message édité par devil_inside le 30-07-2018 à 22:36:45
n°2496714
devil_insi​de
Posté le 31-07-2018 à 11:39:04  profilanswer


c'est obsessionnel

http://www.kirikoo.net/images/14Anonyme-20180731-113123.jpg
http://www.kirikoo.net/images/14Anonyme-20180731-113252.jpg

n°2496739
arank'thna​r
To punish & enslave...
Posté le 31-07-2018 à 17:03:42  profilanswer


devil_inside a écrit :

tu parles de cela :??:

le constructeur fait directement les pilotes joystick, il n'y a rien à développer ou bricoler
ça marche direct, mais moyennement pratique en utilisation jeux, ergonomie bof-bof, pas assez de débattement

par contre en CAO à la main gauche + une souris à celle de droite c'est ultra top pour la 3D
http://www.kirikoo.net/images/14An [...] 222042.jpg


Oui oui.
Je parle de ça ! J'en utilise une depuis des années en CAO. ;)
Jamais trouvé le driver "joystick" par contre.

Sur Desert Combat, le pilotage des hélicoptères était juste démentiel ! :love:


---------------
Mon topic de ventes - My feedback - Topic Bougnat - Topic Makers HFR
n°2497142
devil_insi​de
Posté le 12-08-2018 à 11:53:13  profilanswer


Ce n'est pas fini, j'ai juste dégrossi la partie mécanique

il n'y a aucun jeu, je suis plutot content  :bounce:

http://www.kirikoo.net/images/14Anonyme-20180812-111108.jpg
http://www.kirikoo.net/images/14Anonyme-20180812-111505.jpg
http://www.kirikoo.net/images/14Anonyme-20180812-111911.jpg

roulements KFL12 4 pièces (4 euros)
roulements KP08 2 pièces (2 euros)
Vis M5 x 12 hexa 50 pièces (7 euros)
Ecrou pour profil M5 20/2020 50 pièces (4 euros)
Profil 1020 500mm (3 euros)
Profil alu 1560 longueur 500mm (7 euros)
équerres 1515 10 pièces (8 euros)
tiges M6 GB901 longueur 55mm 2 pièces (3 euros)
rotules SQ5 M5  4 pièces (5 euros)
repose pieds alu la paire (5euros)
pédales vélo OUTERDO 170mm (6 euros)
arbre linéaire 8mm longueur 100mm (2 euros)
boulons M12 2 pièces (2 euros)
microcontroleur Atmega32U4 (5 euros)

Total quincaillerie 63 balles

le T-Rudder VKB Sim est introuvable et coute 250 balles

https://images-na.ssl-images-amazon.com/images/I/61hOAiHh8dL._SL1024_.jpg


Message édité par devil_inside le 12-08-2018 à 23:26:47
n°2497154
devil_insi​de
Posté le 12-08-2018 à 17:07:41  profilanswer


on ne se rend pas forcément compte
le VKB Sim T-Rudder est très séduisant sur le principe, car plutôt/clairement mieux pensé et bien fini
par compte il est relativement petit
il fait 38cm de large sur 21cm de long

Mon Rudder sera beaucoup plus gros (50% de plus environs)
en largeur il fera 45 cm et en longueur à peu près 40cm

il sera beaucoup plus proche d'une taille réelle de palonnier avion
http://www.kirikoo.net/images/14Anonyme-20180812-165858.png


Message édité par devil_inside le 12-08-2018 à 23:17:42
n°2497162
arank'thna​r
To punish & enslave...
Posté le 12-08-2018 à 19:39:47  profilanswer

n°2497254
devil_insi​de
Posté le 15-08-2018 à 12:00:16  profilanswer


quelques avancées
http://www.kirikoo.net/images/14Anonyme-20180815-114909.jpg

rajout de petites équerres en inox pour faciliter les réglages
http://www.kirikoo.net/images/14Anonyme-20180815-115125.jpg
http://www.kirikoo.net/images/14Anonyme-20180815-115328.jpg

cet après-midi je fais le T-Molding
puis les reposes pieds
http://www.kirikoo.net/images/14Anonyme-20180815-115427.jpg


n°2497310
devil_insi​de
Posté le 17-08-2018 à 01:02:42  profilanswer


ce soir je me suis fabriqué un petit établi modulable et déplaçable
histoire de pouvoir bricoler plus confortablement
c'est simple, pas trop gros et rigide/costaud
fait avec une chute de plan de travail et de la récup
torché en moins de 4 heures, content!  :bounce:
http://www.kirikoo.net/images/14Anonyme-20180817-005347.jpg


Message édité par devil_inside le 17-08-2018 à 01:06:34
n°2497336
Fredo428
Steam & BF3: Fredo_RoXoR_OCer
Posté le 17-08-2018 à 13:22:33  profilanswer

n°2497340
arank'thna​r
To punish & enslave...
Posté le 17-08-2018 à 14:18:18  profilanswer


Tu mérites de poster sur le topic "make" !


---------------
Mon topic de ventes - My feedback - Topic Bougnat - Topic Makers HFR
n°2501347
devil_insi​de
Posté le 21-10-2018 à 20:11:25  profilanswer


ce week end :

fabrication d'un deuxième établi et support perceuse
avec une vraie presse bien pratique
avec que de la récup (sauf la presse en fonte  :ange: )
- palettes
- chutes de plan de travail
- chutes de poutres
- bouts de parquets

content, je vais enfin pouvoir attaquer le lourd :
=> faire une pièce dédiée autour de mon simulateur spatial
=> déco intérieur vaisseau inspiration Nostromo (Alien)

le placo est quasi fini

45m² dédié à une ambiance science-fiction / jeux vidéo
http://www.kirikoo.net/images/14Anonyme-20181021-195822.jpg
http://www.kirikoo.net/images/14Anonyme-20181021-195925.jpg
http://www.kirikoo.net/images/14Anonyme-20181021-200025.jpg
http://www.kirikoo.net/images/14Anonyme-20181021-200119.jpg

je voudrais  m'approcher de ce type de résultat
http://2.bp.blogspot.com/-kUPW-xgnd5U/UnPX3PHlxOI/AAAAAAAAFEs/sOS3pNnL1Dw/s1600/NOSTROMO-MAIN-AIR-LOCK-14.jpg


Message édité par devil_inside le 21-10-2018 à 20:27:25
n°2502057
devil_insi​de
Posté le 04-11-2018 à 01:17:23  profilanswer


ajout de roulettes pour rendre mobiles mes groupes d'outils
http://www.kirikoo.net/images/14Anonyme-20181104-010551.jpg

tiroir HM pour mon Workbench
http://www.kirikoo.net/images/14Anonyme-20181104-010734.jpg

les scies japonaises, je viens de decouvrir, c'est fabuleux niveau précision de coupe
outil à posséder pour tout modder qui se respecte
pour la decoupe bois, pvc, plexi, polyacrylate, c'est le top
on tient le 1/10ème sans problème, sans se fatiguer
et on va presque aussi vite qu'avec de l'électroportatif
http://www.kirikoo.net/images/14Anonyme-20181104-010903.jpg


Message édité par devil_inside le 04-11-2018 à 01:39:29
n°2502063
arkrom
so much fail
Posté le 04-11-2018 à 08:44:16  profilanswer


Il faut que tu pose un drapal sur le topik "make" et letopic brico  :O  :O


---------------
I sit, in my desolate room, no lights, no music, Just anger, I've killed everyone, I'm away forever, but I'm feeling better,How do I feel,What do I say,Fuck you, it all goes away,
n°2502099
devil_insi​de
Posté le 04-11-2018 à 22:08:02  profilanswer


arkrom a écrit :

Il faut que tu pose un drapal sur le topik "make" et letopic brico  :O  :O



voui, voui d'accord  avec toi, mais mon but c'est pas ça

je me fais mes outils  pour pouvoir me faire mon ambiance  sci-fi

cette porte basique devrait...
http://www.kirikoo.net/images/14Anonyme-20181104-220040.jpg

... devrait finir tres vite comme comme ceci (et ce n'est que le debut)
http://www.kirikoo.net/images/14Anonyme-20181104-220615.jpg

c'est parti, j'ai fini les plans cet aprèm, j'attaque
http://www.kirikoo.net/images/14Anonyme-20181104-220726.jpg




mood
Publicité
Posté le   profilanswer


 Page :   1  2  3  4  5  6  7  8  9  10  11  12  13
Page Suivante

Aller à :
Ajouter une réponse


Sujets relatifs
Projet ambitieux: réaliser une borne d'arcade maison[Workblog] Urban Camo Stacker
Fabriquer soi même un connecteur PCIefabriquer un boitier pour interrupteur
Fabriquer une batterie pour Un routeur , modem ....Fabriquer un jukebox mp3 pour sa voitre
Fabriquer un boitier disques/lecteurs externe[projet] Fabriquer son boitier Media Center htpc (de salon)
aide pour fabriquer un ventilateur processeur maisonComment fabriquer son WC sans Payer.
Plus de sujets relatifs à : [DIY] GamePad/Joystick/Dual Stick homemade 8 axis STAR CITIZEN


Copyright © 1997-2018 Hardware.fr SARL (Signaler un contenu illicite) / Groupe LDLC / Shop HFR
