Au début ça devait être une simple intégration d'un WC custom dans mon boitier actuel.
Rien de bien folichon, mais ça s'est vite compliqué

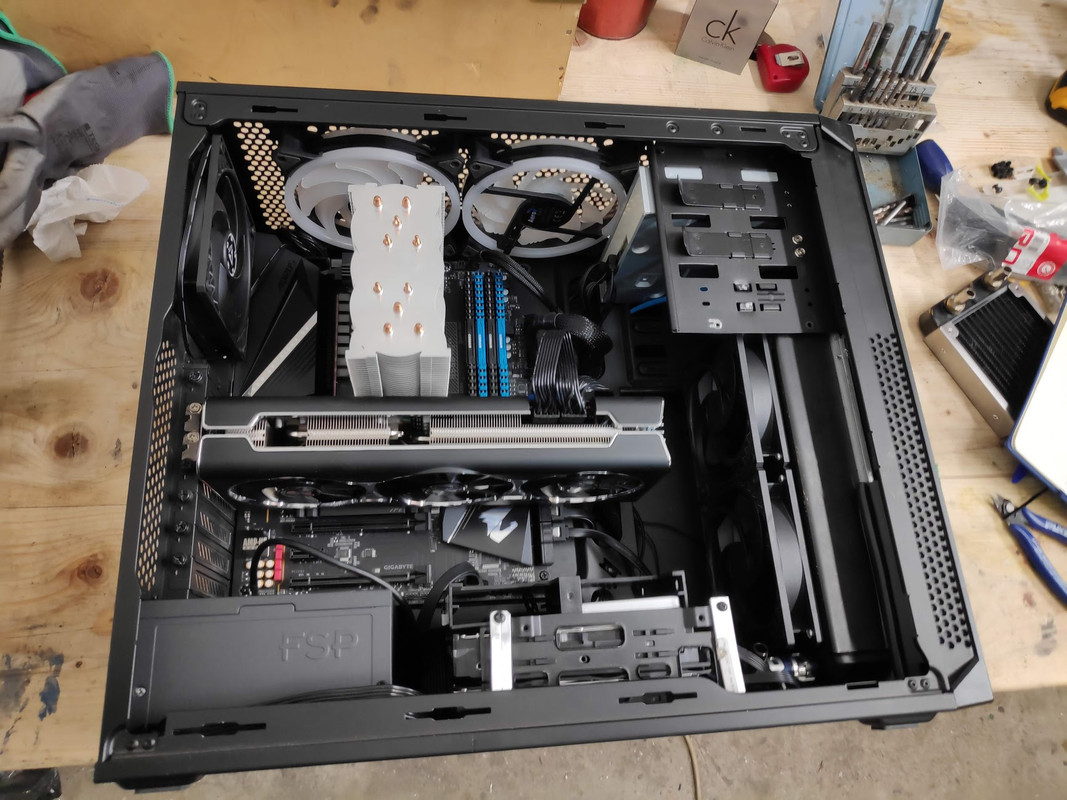

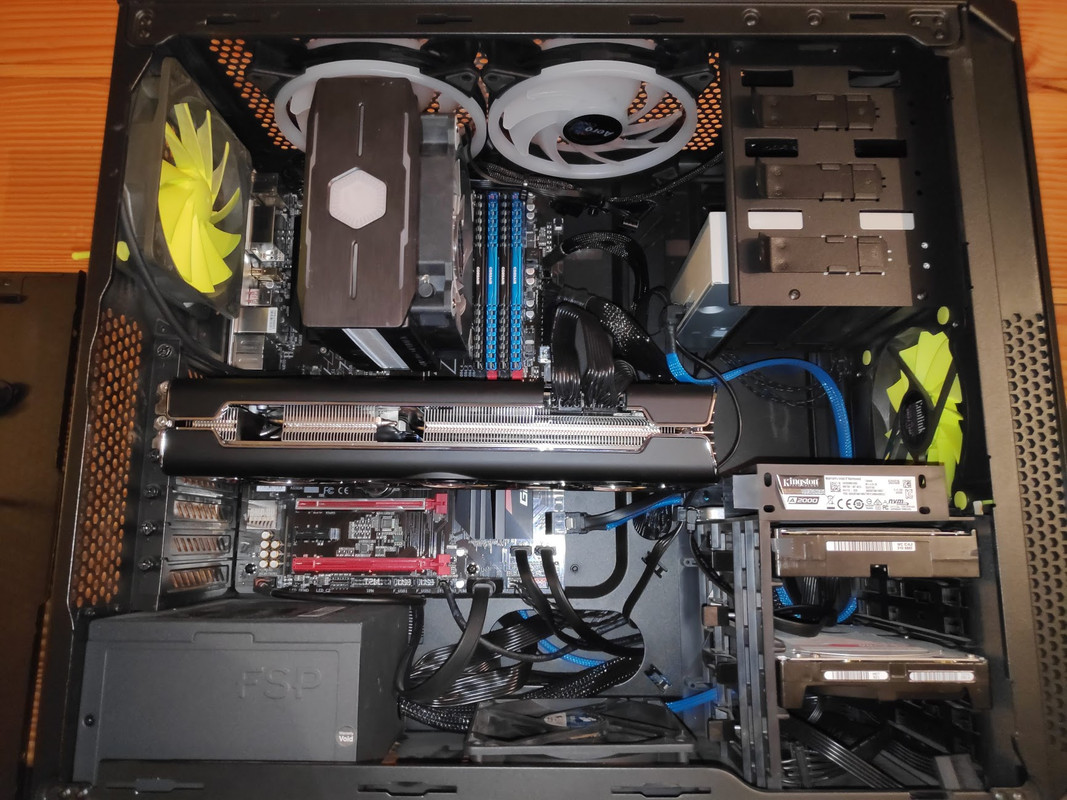

Voici la (vieille) bête




Comme on peu le voir, avec la grosse rx5700xt y a pas trop de place.

Et donc la dedans il va falloir y caler:

- un radiateur de 240 * 45
- un radiateur de 120 * 25
- une pompe
- un réservoir baie 5"1/4
- un waterblock am4
- un contrôleur de débit

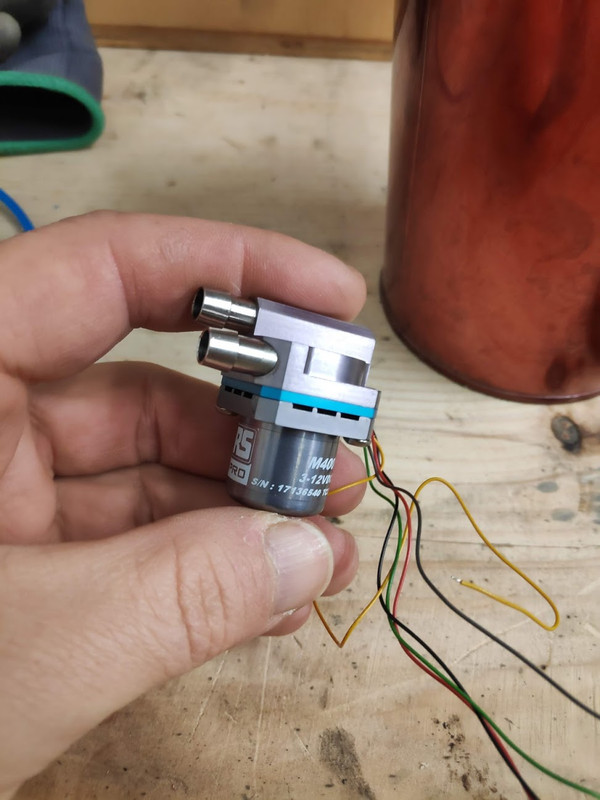

Je commence par la pompe, une RS  M400s.  Ca fait 2.6l/min en débit pour une pression de 3.45m ( 3l/min maxi )
J'ai fait des test de débit sur une alim 12v avant de me lancer, je trouve ça très correct.
Mais ça manque un peut de finition ce câblage, et surtout je veux pouvoir la brancher directement sur ma carte mère pour gérer la vitesse.

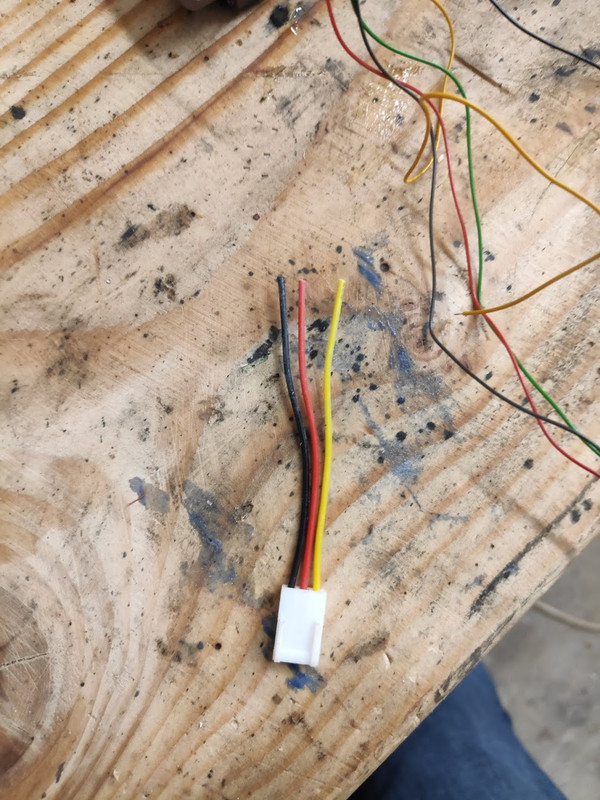

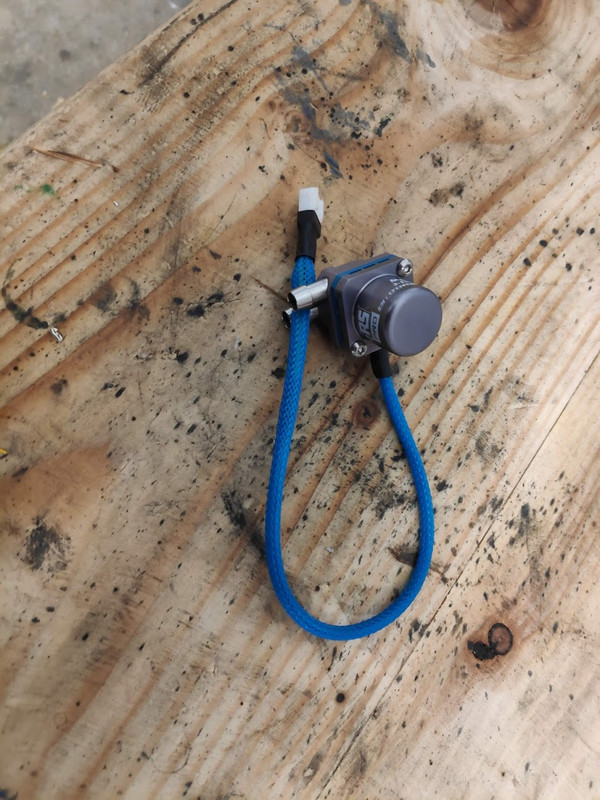

Je récupère le connecteur d'un vieu ventilateur mort


C'est quand même plus propre et pratique



Ensuite le réservoir, double utilité pour moi! je l'avais déjà donc gratuit
Mais surtout comme j'ai pas beaucoup de place, pouvoir stocker le réservoir dans une baie 5"1/4 est un gros avantage.
Notez la présence de la sonde de température, elle est relié directement à la carte mère qui gère ce genre de sonde.
Bien pratique pour gérer directement la ventilation du fluide en fonction de sa température

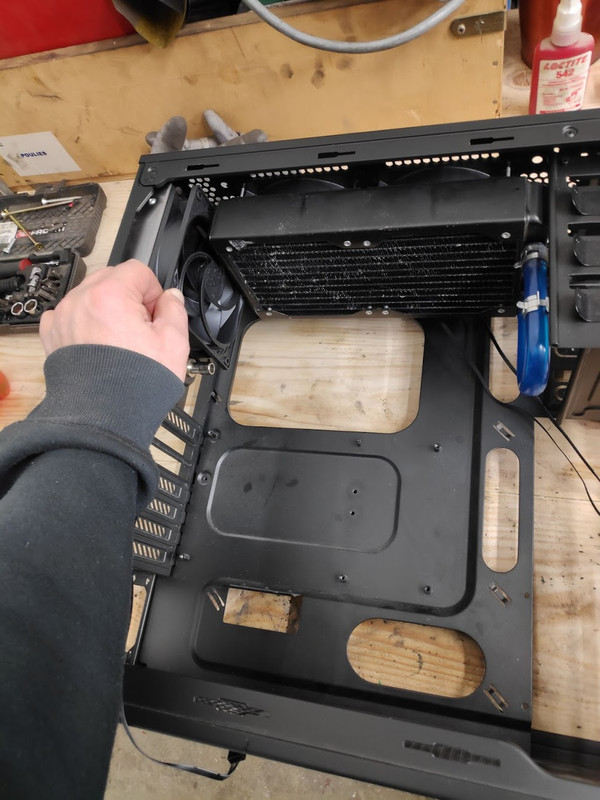

Très vite je me rends compte que caler radiateur de 240 va être très compliqué dans ce boitier.
La seule place envisageable est sur le top, mais finalement avec le 120 en plus et le radiateur de la carte mère rien ne rentre. Et pas d'autre emplacement de prévu...
Sans compter que ça me condamne tous les emplacements 5"1/4


Donc à partir de la plus de retour en arrière possible, je sort les "gros" moyens, il faut que ça rentre de grès ou de force.

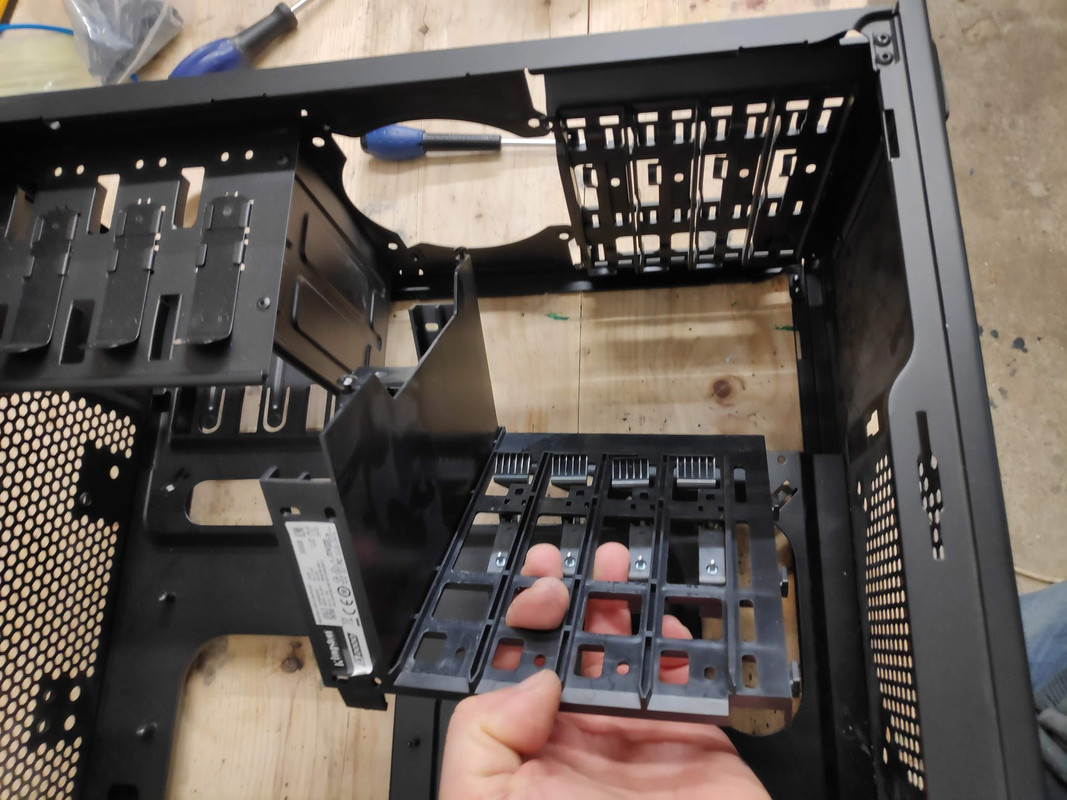

Je commence par supprimer le rack HDD 3.5" et 2.5" sans savoir à ce moment si j'arriverai à le remettre ailleurs ou pas.

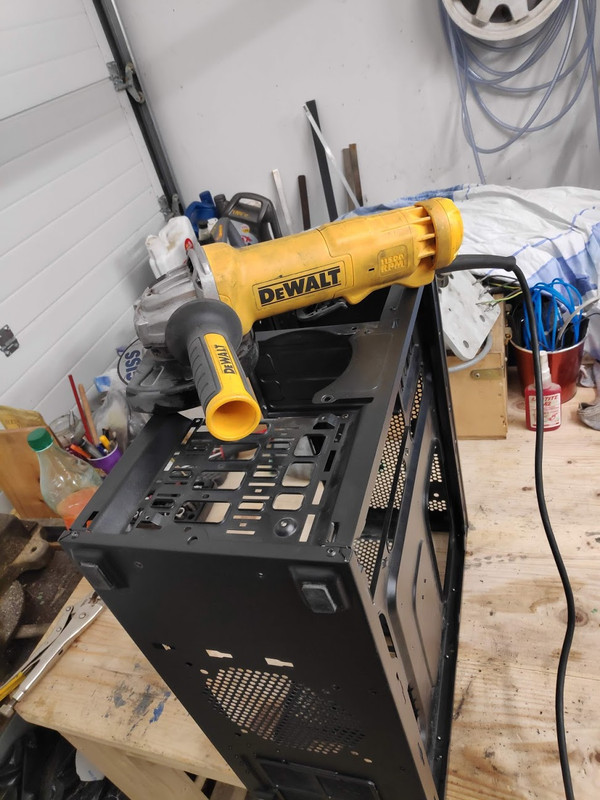

Et en avant Ginette, faut faire de la place sur la face avant

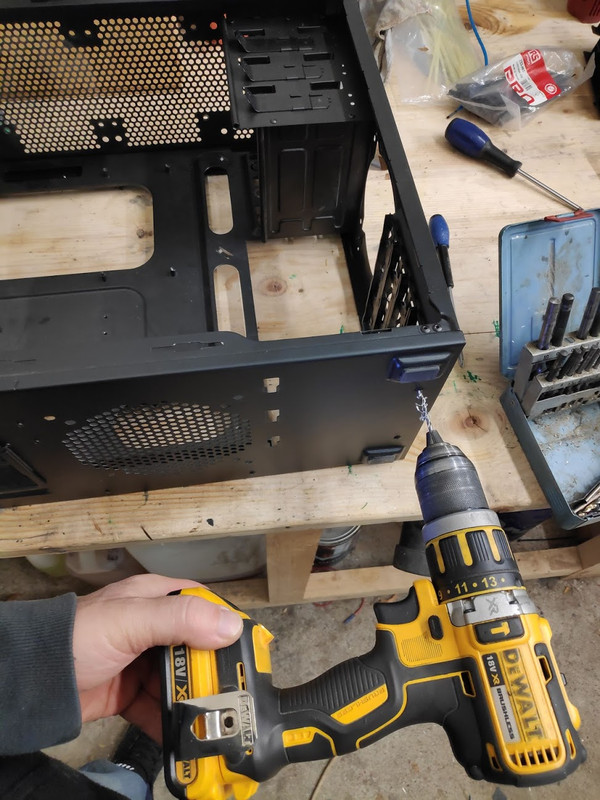

1400w, ça devrai suffire je pense

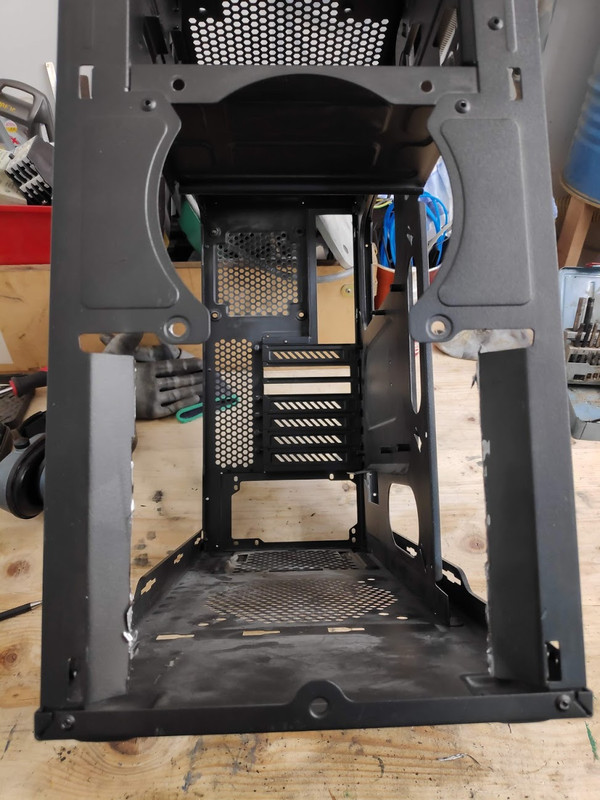

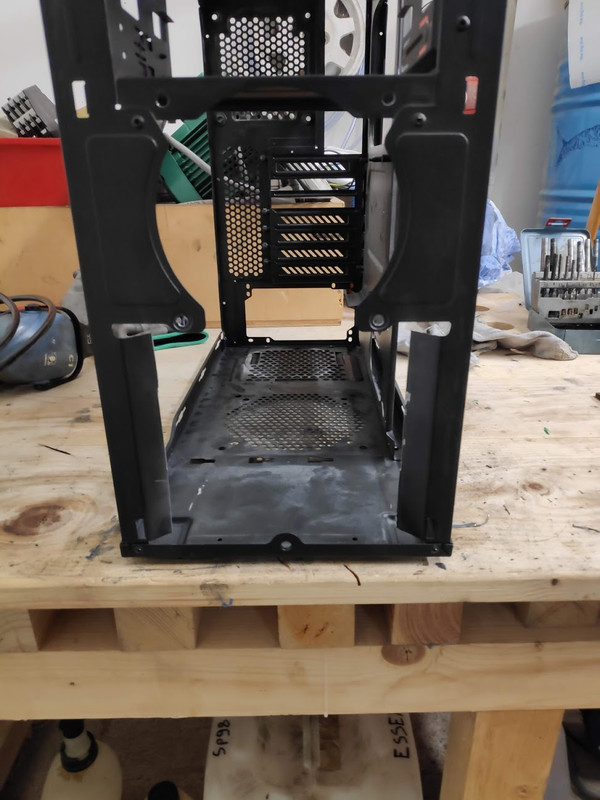

Première découpe, sans finition pour le moment. Le but est d'enlever la partie métallique avant pour voir si le radiateur de 240 passe.

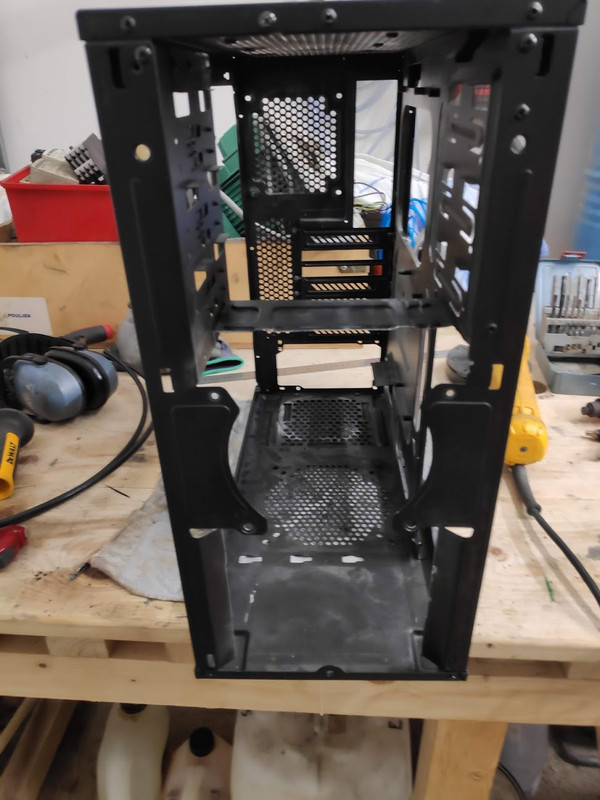

Ca passe pas en hauteur, donc je doit encore découper la première baie 5"1/4

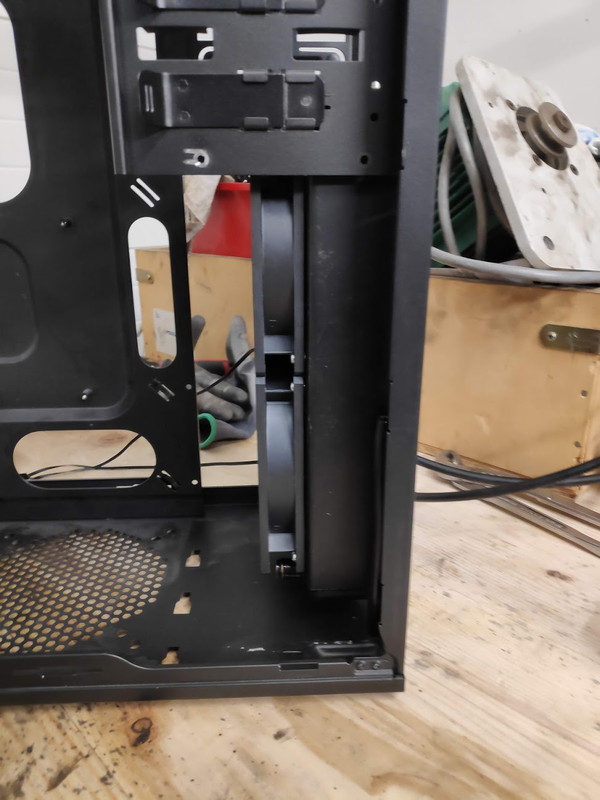

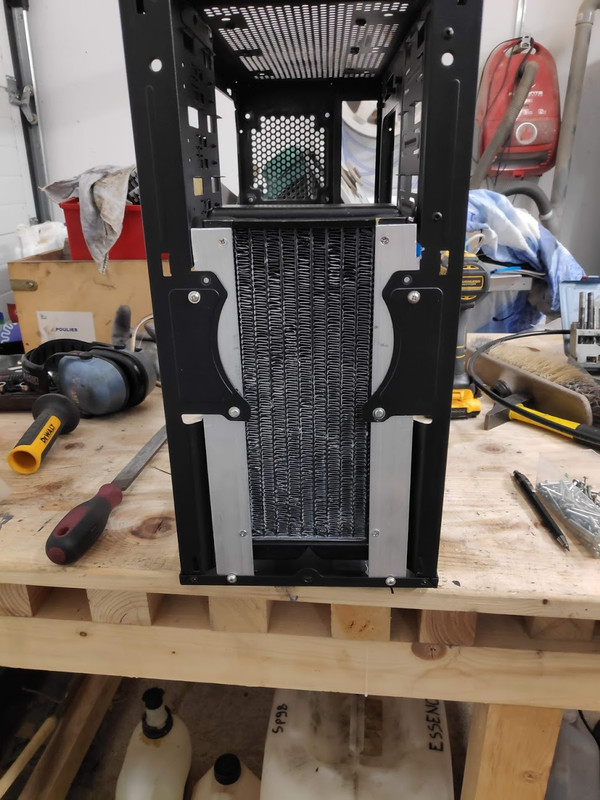

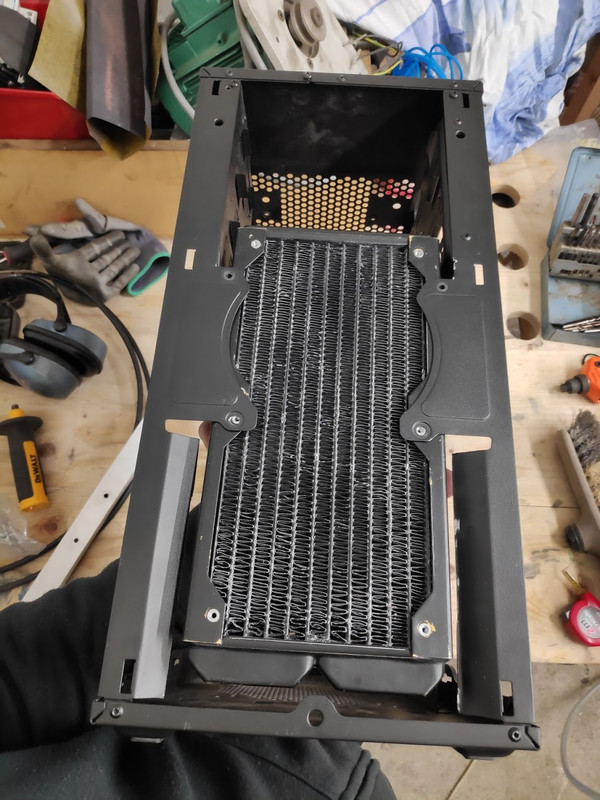

Pré-montage du radiateur pour voir comment ça va se passer


Mise en place de plas en ALU pour renforcer l'ensemble. L'acier du boitier est vraiment fin à cet endroit. C'est pas du luxe


Vrac du montage

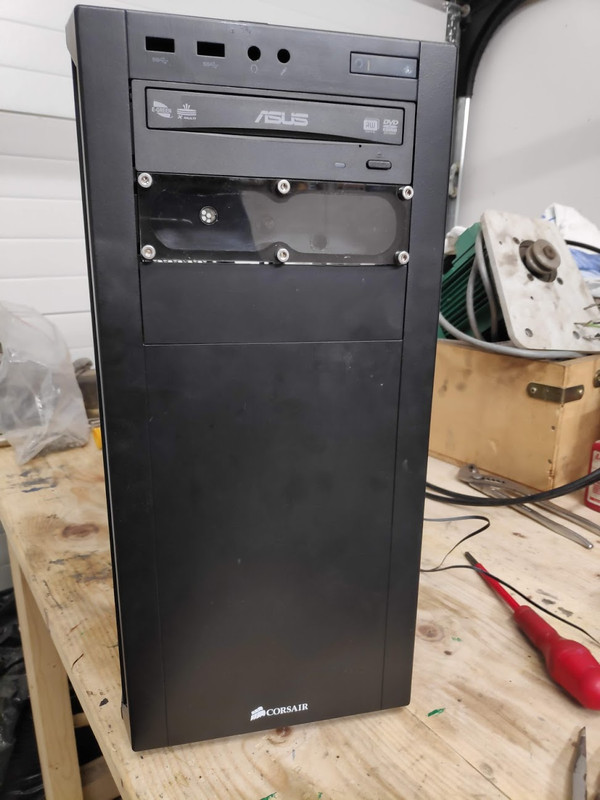

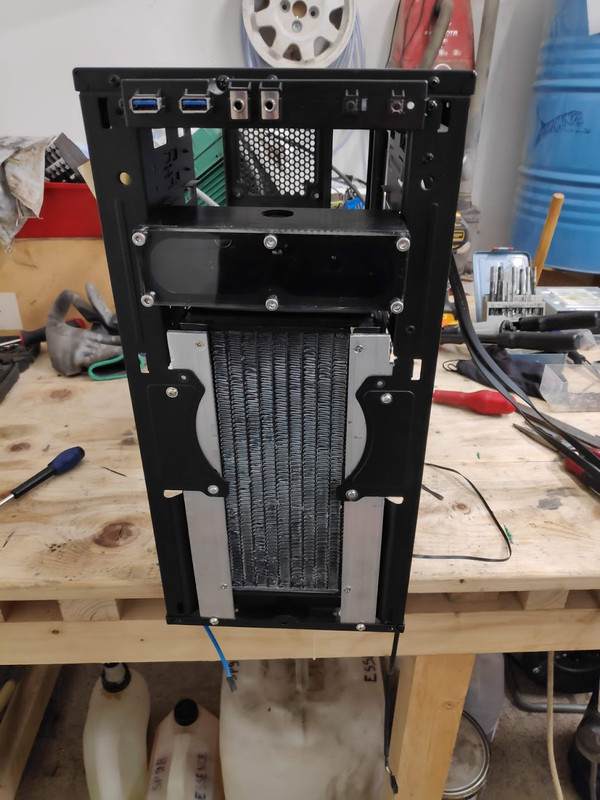

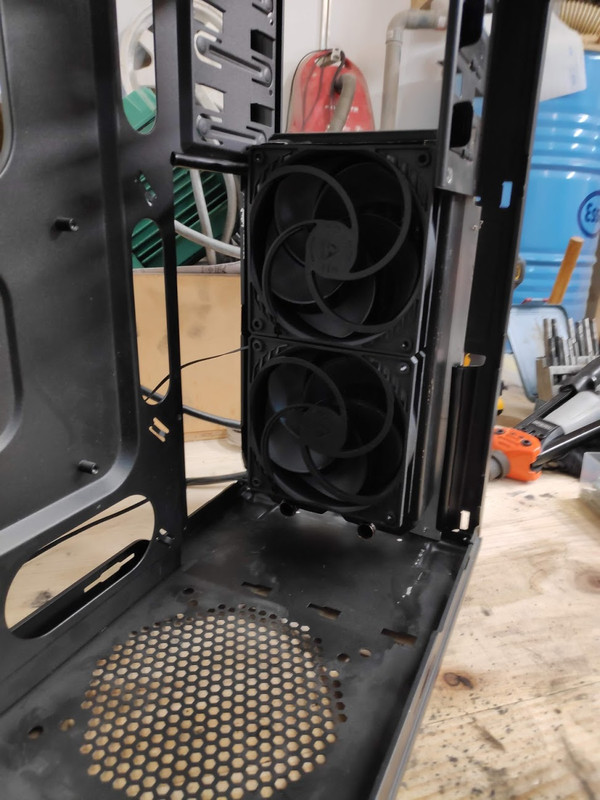

Remise de la face avant pour voir le résultat




Maintenant je m'occupe au gros dossier, réussir à trouver une place pour mes 2 HHD 3.5" et mon ssd 2.5"
La j'ai pas fait de photos, j'étais trop occupé.
Le but à consisté à découper les 5 emplacements 3.5" pour n'en garder que 2. et à réussir à y caser ailleurs que devant vue que la place est maintenant prise.



Puis j'ai remonté la configuration. mais sans le water



Je continue le reste plus tard, pour le moment il me manque:

- Le WB CPU

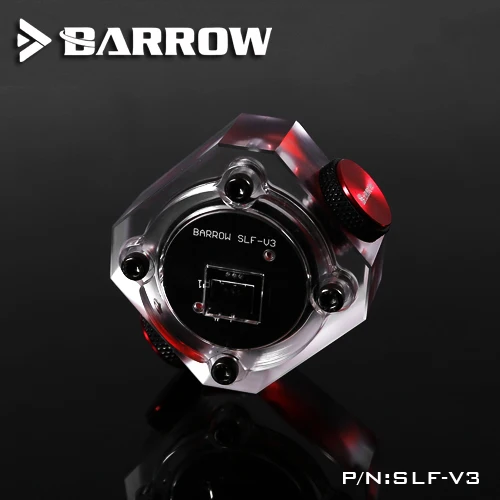

- Le débitmètre, version à brancher sur la carte mère pour avoir le débit
- Le tuyau BLANC 10/16

Le suite plus tard

Je comprends pas le fait de coller le rad et les ventilo contre une face pleine



Regarde mieux, y a des aérations sur les côtés avant du boitier.

L'air rentre par les nids d'abeilles

Bonjour,
Il y a eut pas mal d'avancé depuis. J'ai pas toutes les photos sous la main, mais je fait une petite mise à jour.
Il me manque encore quelques raccords et le contrôleur de débit pour finaliser.

J'ai fait une installation provisoire pour teste mon WB Byksky. Il est vraiment énorme.
Tellement gros, qu'il m'oblige à virer le dissipateur d'origine de mon premier port m2 pour le monter ...
à prendre en considération sur une carte mère avec moins de place, il ne passera pas de partout je pense.
Par contre je le trouve vraiment classe, je vous ferez des photos quand tout sera fini avec les tuyaux blanc 10/16






Puis je me suis rendu compte que les grilles d'origines en face avant étaient trop petites pour assurer une bonne ventilation.
forcement, d'origine c'est prévue pour un seul ventilateur de 120mm ... J'ai donc commencé par enlever la grille anti-poussière très restrictive. Mais le résultat n'était pas forcement à la hauteur de mes attentes.



Donc j'ai à nouveau sorti la disqueuse
Et profité de la situation pour recycler une grille PHOBYA qui traîne dans un carton depuis trop longtemps.



Prochaines étapes:

- montage du débitmètre
- finalisation de la tuyauterie
- rajouter 2 ventilateurs sur la face avant pour faire un Push/Pull

Du homemade à l'ancienne, c'est bien, continue .

Tu vas être bien seul sur ton topic, les vrais geeks ne savent que se servir d'un tournevis et d'éléments tout-faits






Bof, c'est pas grave.
Je partage mon truc, si ça plait tant mieux, si ça plait pas c'est pas grave ...

Ce soir j'ai rajouté 2 ventilateurs en push dans la face avant.
J'ai rien gagné en perf.  J'ai retourné le pc dans tous les sens encore une fois pour voir s'il y avait de l'air de coincé, mais visiblement non.

Après il n'est pas très épais non plus, cela dit j'ai gagné en silence car maintenant les ventilateurs tournent moins vite pour le même résultat


C'est pas faux !

C'est fini cette la belle époque du HM !

Je pose ma tente pour voir la suite ^^

Je mettrai un petit coup de noir sur le logo corsair afin qu'il soit moins visible derrière la grille
