[Topic Unique] Bartops et bornes d'arcade

n°14543346
Coms
Don't Panic!
Transactions (4)
Posté le 22-01-2020 à 10:53:51  profilanswer


Reprise du message précédent :

Splash57 a écrit :

Bonjour à tous! Je suis bien content de voir qu'un sujet dédié au bartop soit dispo ici :D
J'ai récupéré les plans "FRANKEEZZ XL", quelle taille d'écran je peux mettre dedans maximum ? Merci d'avance !


Quelle est la distance maxi entre les sides (intérieur, sans l'épaisseur de bois)?


---------------
La réponse à la grande question, à la vie, l'univers et tout ce qui est... se trouve être... 42.
mood
Publicité
Posté le 22-01-2020 à 10:53:51  profilanswer


n°14543359
Splash57

Transactions (12)
Posté le 22-01-2020 à 11:03:00  profilanswer


À priori le pannel a une largeur de 500mm.
J'arrive pas à trouver la hauteur que je peux mettre :s


---------------
Ventes : Jeux Video - Hardware
n°14543370
Coms
Don't Panic!
Transactions (4)
Posté le 22-01-2020 à 11:12:59  profilanswer


Splash57 a écrit :

À priori le pannel a une largeur de 500mm.
J'arrive pas à trouver la hauteur que je peux mettre :s


Logiquement, c'est prévu pour du 4:3 donc avec une largeur de 500mm disponible, c'est du 19" 4:3. Il est difficile de trouver du 4:3 au delà de 19".

Cela dit, rien ne t'empêche de modifier les plans, c'est ce que j'ai fais pour ma borne en 22" 16:9. Il faut bien reprendre tout le plan par contre (augmenter toutes les dimensions, panel, fond, top, etc.)


---------------
La réponse à la grande question, à la vie, l'univers et tout ce qui est... se trouve être... 42.
n°14543391
Splash57

Transactions (12)
Posté le 22-01-2020 à 11:29:23  profilanswer


En gros, si l'écran fait moins de 500mm de large, il est censé rentrer non?
Un 24" à une taille de 487,68 × 365,76 mm (merci wiki) donc logiquement il passe non? C'est la hauteur qui me fait peur :(


---------------
Ventes : Jeux Video - Hardware
n°14543408
clads92
Cobra Kai never die
Transactions (124)
Posté le 22-01-2020 à 11:45:05  profilanswer


OUblie pas de prendre en compte le pourtour de l'écran qui est à ajouter à la taille de la dalle


---------------
RVLP  ~ Mes Mod GBA
n°14543497
Coms
Don't Panic!
Transactions (4)
Posté le 22-01-2020 à 13:06:03  profilanswer


Splash57 a écrit :

En gros, si l'écran fait moins de 500mm de large, il est censé rentrer non?
Un 24" à une taille de 487,68 × 365,76 mm (merci wiki) donc logiquement il passe non? C'est la hauteur qui me fait peur :(


Ce n'est pas indiqué sur le plan ? Normalement, ta finition se fera avec un bezel  de toutes façons, la hauteur ne gênera pas.

clads92 a écrit :

OUblie pas de prendre en compte le pourtour de l'écran qui est à ajouter à la taille de la dalle


Exact et à moins de démonter le châssis (ce qui se fait très bien), certains écrans sont même énormes à cause de ça.


---------------
La réponse à la grande question, à la vie, l'univers et tout ce qui est... se trouve être... 42.
n°14543602
Splash57

Transactions (12)
Posté le 22-01-2020 à 14:47:46  profilanswer


Haaa je ne comprenais pas ce que c'était le BEZEL :)
Il est généralement en plexiglass c'est ça? Il mesure sur le plan 345x500mm, avec un trou dedans de 290x386mm. J'imagine que c'est ce trou qui est à adapter par rapport à l'écran.


---------------
Ventes : Jeux Video - Hardware
n°14543623
Coms
Don't Panic!
Transactions (4)
Posté le 22-01-2020 à 15:01:33  profilanswer


En plexi, en bois, en alu... Pourvu que ça cache le tour de l'écran, tu le fais comme tu veux :D
Moi je l'ai fais avec du plexi que j'avais cassé à un endroit, avec un vinyl noir ça ne se voit pas. J'ai ajouté des stickers en plus, ça fait joli. :p
Tu couperas ton bezel aux dimensions du tour de l'écran (au dernier moment donc).


---------------
La réponse à la grande question, à la vie, l'univers et tout ce qui est... se trouve être... 42.
n°14543643
Splash57

Transactions (12)
Posté le 22-01-2020 à 15:11:41  profilanswer


Et bien merci beaucoup pour votre aide !
Mais en gros, je peux déjà oublier de mettre un 24", ça me fait trop de modifications à faire, pour une première borne :)
Je continu mes recherches pour un 19" 4/3 (galère pour en trouver un en très bonne état...)


---------------
Ventes : Jeux Video - Hardware
n°14543788
Coms
Don't Panic!
Transactions (4)
Posté le 22-01-2020 à 16:54:32  profilanswer


Splash57 a écrit :

Et bien merci beaucoup pour votre aide !
Mais en gros, je peux déjà oublier de mettre un 24", ça me fait trop de modifications à faire, pour une première borne :)
Je continu mes recherches pour un 19" 4/3 (galère pour en trouver un en très bonne état...)


Tu en a plein le bon coin et autre marketplace, certains les donnent même...
Et la modification pour mettre ton écran n'est pas énorme si tu réfléchis, si tu as un écran de 520mm de large par exemple , il te suffit d'ajouter 20mm sur tout sauf les sides, au final ça ne change pas grand chose.
Perso, je suis parti d'un plan et j'ai rehaussé de 150 mm puisque je suis assez grand, ça m'a fait changer que les sides, le kick plate et le fond.


---------------
La réponse à la grande question, à la vie, l'univers et tout ce qui est... se trouve être... 42.
mood
Publicité
Posté le 22-01-2020 à 16:54:32  profilanswer


n°14544184
Splash57

Transactions (12)
Posté le 23-01-2020 à 09:46:57  profilanswer


Coms a écrit :


Tu en a plein le bon coin et autre marketplace, certains les donnent même...
Et la modification pour mettre ton écran n'est pas énorme si tu réfléchis, si tu as un écran de 520mm de large par exemple , il te suffit d'ajouter 20mm sur tout sauf les sides, au final ça ne change pas grand chose.
Perso, je suis parti d'un plan et j'ai rehaussé de 150 mm puisque je suis assez grand, ça m'a fait changer que les sides, le kick plate et le fond.


Oui mais j'habite en pleine campagne alors près de chez moi les écrans sont rares ^^
Sur marketplace je trouve des occasions en état "correct" aux alentours des 40€, et ça m'embête de mettre un écran qui ne serait pas "nickel" dans une borne ou je vais mettre des heures à la faire lol.
Je continue mes investigations :)

Encore merci pour ton aide ! Si jamais j'ai des questions, je reviendrais te voir :)


---------------
Ventes : Jeux Video - Hardware
n°14615796
Garland56
Marié 2 enfants
Transactions (0)
Posté le 07-04-2020 à 16:46:58  profilanswer


Je pose mon drapeau [:eponge]

J'ai acqui ceci:

http://i39.servimg.com/u/f39/17/27/24/62/2014-035.jpg

Ce n'est pas la mienne mais c'est exactement la même.
J'aurai sûrement des questions sur le mappage des boutons, le réglage de l'écran (actuellement l'image est trop large, j'y arrive pas avec les potards)...

n°14615821
Le TrimaN
mmm!!! je peux goûter?
Transactions (5)
Posté le 07-04-2020 à 16:57:39  profilanswer


tu l'as eu où? à quel prix? Mine de rien on en voit de moins en moins par chez moi..


---------------
Gtag/PSN : Le TrimaN
n°14615829
Garland56
Marié 2 enfants
Transactions (0)
Posté le 07-04-2020 à 17:01:25  profilanswer


Le TrimaN a écrit :

tu l'as eu où? à quel prix? Mine de rien on en voit de moins en moins par chez moi..



Je l'ai prise dans la région de Poitiers pour 400€.

n°14615830
froc

Transactions (2)
Posté le 07-04-2020 à 17:01:56  profilanswer


:hello:

belle prise !

J4ai une New Games, avec son écran d'origine et toute l'interface JAMMA.
J'y ai monté une petite config sous XP qui tourne très bien, avec carte jamma-pc et je me suis offert une ArcadeVGA: tout tourne nickel.
Je te donnerai les REF si ça t'intéresse :)

Côté potards, si t'as des soucis, à voir si tu ne pourras pas corriger via le PC (si PC tu montes)?


---------------
FlickR - FB -  panoramiques
n°14615833
Garland56
Marié 2 enfants
Transactions (0)
Posté le 07-04-2020 à 17:03:59  profilanswer


froc a écrit :

:hello:

belle prise !

J4ai une New Games, avec son écran d'origine et toute l'interface JAMMA.
J'y ai monté une petite config sous XP qui tourne très bien, avec carte jamma-pc et je me suis offert une ArcadeVGA: tout tourne nickel.
Je te donnerai les REF si ça t'intéresse :)

Côté potards, si t'as des soucis, à voir si tu ne pourras pas corriger via le PC (si PC tu montes)?



Merci beaucoup mais je souhaite tout garder d'origine.
J'ai regardé un peu de doc sur mon écran Hantarex et je pense que j'ai quelques condensateurs à changer sur la platine.

n°14615835
Le TrimaN
mmm!!! je peux goûter?
Transactions (5)
Posté le 07-04-2020 à 17:08:08  profilanswer



D'ailleurs, on peut faire pivoter l'ecran sur une borne jeutel?


---------------
Gtag/PSN : Le TrimaN
n°14615881
Garland56
Marié 2 enfants
Transactions (0)
Posté le 07-04-2020 à 17:37:24  profilanswer


Le TrimaN a écrit :


D'ailleurs, on peut faire pivoter l'ecran sur une borne jeutel?



Oui on peut.

n°14615954
froc

Transactions (2)
Posté le 07-04-2020 à 18:34:48  profilanswer


de mémoire c'est un Hantarex que j'ai également :)

Si tu sais quel est le modèle exacte, j'ai peut-être même un PDF avec plein de bonnes infos à son sujet ;)


---------------
FlickR - FB -  panoramiques
n°14616024
format_c
Plouf plouf ...
Transactions (1)
Posté le 07-04-2020 à 19:18:19  profilanswer


J'adore les jeutel, mais le petit souci c'est leurs saloperies de boutons carrés


---------------
Mes guitares, ampli, et effets sont en vente !
n°14616056
Le TrimaN
mmm!!! je peux goûter?
Transactions (5)
Posté le 07-04-2020 à 19:40:26  profilanswer


format_c a écrit :

J'adore les jeutel, mais le petit souci c'est leurs saloperies de boutons carrés



D'ailleurs, pour ce genre de boutons, de quelle diamètre sont les perçages dans le panel? On peut les remplacer direct par du sanwa/seimitsu où il fait remplacer le panel?


---------------
Gtag/PSN : Le TrimaN
n°14616125
format_c
Plouf plouf ...
Transactions (1)
Posté le 07-04-2020 à 20:32:24  profilanswer

n°14616652
Garland56
Marié 2 enfants
Transactions (0)
Posté le 08-04-2020 à 09:15:41  profilanswer


froc a écrit :

de mémoire c'est un Hantarex que j'ai également :)

Si tu sais quel est le modèle exacte, j'ai peut-être même un PDF avec plein de bonnes infos à son sujet ;)



J'ai encore toute la doc avec la borne, il faut juste que je la comprenne  :lol:

n°14707867
Dephi

Transactions (0)
Posté le 15-06-2020 à 15:44:26  profilanswer


Drapal, j'ai envie de me faire un BarTop 2 joueurs pour essentiellement rejouer à des jeux d'Arcade..

Premiere interrogation..
J'achete un kit bois tout fait (une centaine d'€) ou je joue de la scie sauteuse et compagnie..
C faisable pour quelqu'un qui a 2 mains droites ? (en étant gaucher)

J'ai tout le matos qui faut (merci Papa), je suppose que niveau bois j'vais en avoir pour 30-40 € max en home made ?

En cours de lecture du topik..
:jap:


---------------

n°14707876
SuperSic

Transactions (0)
Posté le 15-06-2020 à 15:46:54  profilanswer


:hello:

J'en sais rien pour la faisabilité pour un débutant mais j'ai une autre question. Si ton père a le matos, ca veut dire qu'il sait s'en servir ? :whistle:


---------------
"Les soldats vivent. Et se demandent pourquoi." Toubib (La Compagnie noire) | [TU] Pronomoo
n°14707883
Dephi

Transactions (0)
Posté le 15-06-2020 à 15:48:32  profilanswer


SuperSic a écrit :

:hello:

J'en sais rien pour la faisabilité pour un débutant mais j'ai une autre question. Si ton père a le matos, ca veut dire qu'il sait s'en servir ? :whistle:



oui il sait tout faire  :D
mais y'a la fierté de dire : "C'est moi qui l'ai fait !"  :o

Je cherche à calculer la diff de cout entre un kit tout fait (bois) et le faire soit meme...
S'il y a une grosse diff, ca peux me motiver à le faire  :whistle:


---------------

n°14707903
nononath1

Transactions (62)
Posté le 15-06-2020 à 15:55:53  profilanswer


oui, il y a une belle différence de prix et surtout quand tu l'as fait toi même tu as le choix des dimensions et donc tu peux te rajouter en largeur surtout pour faire une 2 joueurs (ou si tu veux mettre un écran 16/9).



je vais faire un peu de ménage sur la première page car des liens sont cassés et surtout HFSplay est passé en mode payant pour avoir accès  aux plans :(

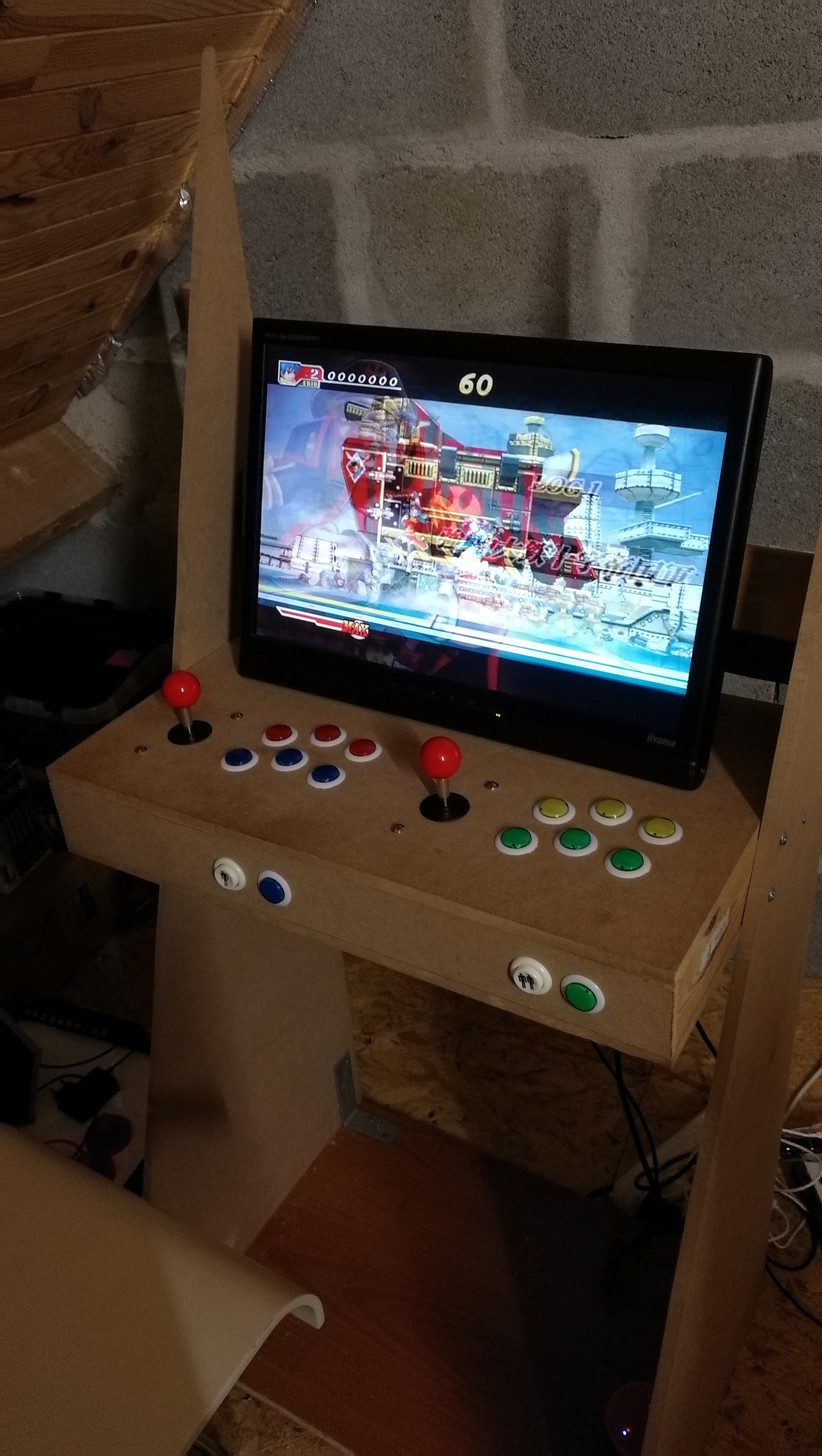

je mettrai aussi une photo de celle en cours (spéciale mains gauches)



Message cité 1 fois
Message édité par nononath1 le 15-06-2020 à 15:58:11
n°14707952
Dephi

Transactions (0)
Posté le 15-06-2020 à 16:25:32  profilanswer


nononath1 a écrit :

oui, il y a une belle différence de prix et surtout quand tu l'as fait toi même tu as le choix des dimensions et donc tu peux te rajouter en largeur surtout pour faire une 2 joueurs (ou si tu veux mettre un écran 16/9).

je vais faire un peu de ménage sur la première page car des liens sont cassés et surtout HFSplay est passé en mode payant pour avoir accès  aux plans :(

je mettrai aussi une photo de celle en cours (spéciale mains gauches)




Mon trip s'arretera aux jeux des années 2000, je jouais bcp sur MAME à l'époque (j'avais meme pas mal de records sur MARPS, j'viens de voir que le site ne fonctionne plus.. :/)
Du beat, du smurps, de l'arcade pure :)

donc ca sera du 4/3 2 joueurs
J'pensais initialement partir sur un kit du genre https://pm88.fr/produit/kit-bartop-blanc-v2/
ca me semble suffisant (ou le faire)
C'est pas assez large pour 2 ?

J'installerai peut etre des emus pour période SNES ou plus vieux, mais pas intéressé par tout ce qui est 32 bits / au dessus.
Donc je vise pas le 16/9


---------------

n°14707965
Buldozerbe​n
Shizofan !
Transactions (80)
Posté le 15-06-2020 à 16:34:26  profilanswer


En parlant de ça, 4/3 ou 16/9ème ... c'est quoi le mieux si on part sur un raspberry pi ?

Nononath1 : tu as toujours des plans de la borne XL ?


---------------
topic JV
n°14707973
Le TrimaN
mmm!!! je peux goûter?
Transactions (5)
Posté le 15-06-2020 à 16:42:21  profilanswer


Sur mon premier bartop pm88, j'avais un ecran 16/10 22 poucesqui rentrait pile poil.

Sur ma borne, j'ai preferé installer un écran 4/3 de 19 pouces, ça me paraissait plus naturel par rapport au format d'origine.


---------------
Gtag/PSN : Le TrimaN
n°14707976
Buldozerbe​n
Shizofan !
Transactions (80)
Posté le 15-06-2020 à 16:43:54  profilanswer


En 17" ça risque de faire petit non ?


---------------
topic JV
n°14708056
katset

Transactions (0)
Posté le 15-06-2020 à 17:38:51  profilanswer


Dephi a écrit :



Mon trip s'arretera aux jeux des années 2000, je jouais bcp sur MAME à l'époque (j'avais meme pas mal de records sur MARPS, j'viens de voir que le site ne fonctionne plus.. :/)
Du beat, du smurps, de l'arcade pure :)



donc ca sera du 4/3 2 joueurs
J'pensais initialement partir sur un kit du genre https://pm88.fr/produit/kit-bartop-blanc-v2/
ca me semble suffisant (ou le faire)
C'est pas assez large pour 2 ?



J'installerai peut etre des emus pour période SNES ou plus vieux, mais pas intéressé par tout ce qui est 32 bits / au dessus.
Donc je vise pas le 16/9


Ce kit c'est vraiment de la daubasse, du mélaminé..  :sweat:

n°14708250
nononath1

Transactions (62)
Posté le 15-06-2020 à 20:10:17  profilanswer


Le kit est pas cher, il y a le rainurage (c'est le plus chiant) les décos sont faciles à coller dessus mais au moindre choc...
Donc pour un budget serré et pas bricoleur c'est cool. Après je préfère mettre plus cher et prendre du mdf



Ensuite 57cm de large, tu enlèves les 4cm des 2 côtés, il te reste 53cm c'est peu pour 2 joueurs. Pour moi il faut mini 60cm de panel.



Je pars sur un raspberry 4 pour la nouvelle (atomiswave et dreamcast donc en 16/9)


---------------
nononath
n°14708253
nononath1

Transactions (62)
Posté le 15-06-2020 à 20:11:03  profilanswer


Buldozerben a écrit :

En parlant de ça, 4/3 ou 16/9ème ... c'est quoi le mieux si on part sur un raspberry pi ?



Nononath1 : tu as toujours des plans de la borne XL ?



Je ne crois pas, je regarde ça et je te tiens au courant


---------------
nononath
n°14708329
nononath1

Transactions (62)
Posté le 15-06-2020 à 20:58:53  profilanswer


https://rehost.diberie.com/Uploads/0/20200615-205751-f1c8b472-f768-4387-8276-e3dc9f66877e.0.res.jpg




Borne mini prix (100-120€) hors raspberry et rapide (2 triangles et panel démontable rapidement)



https://rehost.diberie.com/Uploads/0/20200615-210812-5519ece4-1202-4028-b8f4-9f53f3e073b6.0.min.jpg



15€ de mdf
Ecran 20p de récupération
Raspberry 4 à 40€
Kit sticks boutons 50€



La déco sera classique (noire) et les hauts parleurs sont à installer
C'est en attendant de trouver un fablab pour faire la découpe de la borne que je veux faire




Message édité par nononath1 le 15-06-2020 à 21:13:57

---------------
nononath
n°14708505
Buldozerbe​n
Shizofan !
Transactions (80)
Posté le 15-06-2020 à 23:01:22  profilanswer


C'est pas du Sanwa les sticks... c'est aussi bon/durable ?? Ça m'intéresse ;)



Édit : et à la place du MDF, prendre du latté ??


Message édité par Buldozerben le 15-06-2020 à 23:02:12

---------------
topic JV
n°14708528
nononath1

Transactions (62)
Posté le 15-06-2020 à 23:21:09  profilanswer


C'est correct, les coups sortent bien pour les sticks, ça ne vaut pas du sanwa, mais ma salle de jeux est au dessus du garage, les clics ne dérangent plus :D
Finalement c'est plus les boutons, où on sent bien les ressorts, ça ne vaut pas mes anciens sanwa silencieux



C'est destiné à devenir un stick 2 joueurs hdmi ensuite avec un pi1 qui traîne




Le latté tu peux mais c'est plus cher que le mdf


Message édité par nononath1 le 15-06-2020 à 23:24:11

---------------
nononath
n°14709046
format_c
Plouf plouf ...
Transactions (1)
Posté le 16-06-2020 à 12:05:21  profilanswer


katset a écrit :


Ce kit c'est vraiment de la daubasse, du mélaminé..  :sweat:



J'ai acheté ce kit en mélaminé et je te confirme que si c'était à refaire, je prendrais la version MDF qu'il propose aussi.
J'ai eu 2 soucis lors du montage : Les prétrous sont tous trop étroit et idem pour le rainurage du t modling. Résultat, il faut tout enfoncer au maillet.
Le résultat final est plutôt bien mais je regrette que le marquee soit si étroit et mal pensé (il est vissé et non inséré entre 2 rainures)


Message édité par format_c le 16-06-2020 à 12:06:36

---------------
Mes guitares, ampli, et effets sont en vente !
n°14709157
nononath1

Transactions (62)
Posté le 16-06-2020 à 13:27:01  profilanswer


surtout que le kit mdf est au même prix et le modèle  à 120€ permet d'avoir des personnalisation sur la découpe

si tu veux gagner du temps et ne pas bricoler c'est un très bon compromis je trouve


n°14709243
nononath1

Transactions (62)
Posté le 16-06-2020 à 14:17:00  profilanswer


MàJ de la FP
les liens sont logiquement à jour
rajout de fabulous arcade pour les pièces

n°14709676
nedurb
et un peu de vitriol
Transactions (0)
Posté le 16-06-2020 à 18:16:29  profilanswer


Buldozerben a écrit :

En 17" ça risque de faire petit non ?

c'est le format d'écran de la mienne qui a un écran d'origine (c'est une vraie bricolée) (et déjà bien bricolée de son époque passée dans un bar, je compte dégager tout ça et tout refaire, ça reste du vieux mdf plaqué qui a pris l'eau dans sa vie quoi :o)


Message édité par nedurb le 16-06-2020 à 18:20:44

---------------
☠ aura noire ☠    lastfm
mood
Publicité
Posté le   profilanswer


 Page :   1  2  3  4  5  ..  29  30  31  32  33  34  35  36

Aller à :
Ajouter une réponse


Sujets relatifs
[VDS] Skyrim Edition collector NEUF. Jamais ouvert Version PC[Topic Unique] Forza Motorsport 6
[VDS] Lot Gamecube | Arcade Stick USB[Topic Unique] Unreal Tournament 4 : pré-alpha jouable en ligne !
[Topic unique]Driveclub - HFR Klub[VDS] Rien, Ne pas fermer SVP [MAJ 02/01]
[VDS] Lot de 3 jeux splinter cell ( version dématérialisé )[ RTS ] Act of Aggression *Reboot Edition*
[Topic Unique] defiance mort Xbox 360[Topic Unique] Mystérieux Balayage
Plus de sujets relatifs à : [Topic Unique] Bartops et bornes d'arcade


Copyright © 1997-2018 Hardware.fr SARL (Signaler un contenu illicite / Données personnelles) / Groupe LDLC / Shop HFR
