Auteur	Sujet : [Topic Unique] Mini ITX

kaari

Fuck Yeah !

Reprise du message précédent :

zebu69 a écrit :

Quelqu'un sait (ou sait ou je peux trouver les infos) comment je peux savoir quel transfo est compatible avec la carte mere Intel DQ77KB ?
(Niveau type de connecteur, tension, puissance Max, etc).

Maintenant que j'ai cette carte mère, il va falloir que je trouve une alim

Salut !

Citation :

The board has the following power supply connectors:
• External Power Supply – the board can be powered through a 19 V DC
connector on the back panel. The back panel DC connector is compatible with a
7.4 mm/OD (outer diameter) and 5.1 mm/ID (inner diameter) plug, where the
inner contact is +19 (±10%) V DC and the shell is GND. The maximum current
rating is 12 A.
• Internal Power Supply – the board can alternatively be powered via the internal
19 V DC 1 x 2 power connector, where pin 1 is GND and pin 2 is +19 (±10%) VDC.
The part number for the internal power supply connector is Molex 5566-2.
Table 36. Internal Power Supply Connector Pinout
Pin
Signal Name
1
Ground
2
DC input: +19 (±10%) VDC

Citation :

CAUTION
The external 19 V DC jack is the primary power input connector of Intel Desktop Board
DQ77KB. However, the desktop board also provides an internal 1 x 2 power connector
that can be used in custom-developed systems that have an internal power supply.
There is no isolation circuitry between the external 19 V DC jack and the internal 1 x 2
power connector. It is the system integrator’s responsibility to ensure no more than
one power supply unit is or can be attached to the board at any time and to ensure the
external 19 V DC jack is covered if the internal 1 x 2 power connector is to be used. A
plastic lid for the external 19 V DC jack is provided in the accessories box shall it be
useful to the system integrator for this purpose.
Simultaneous connection of both external and internal power supply units could result
in potential damage to the desktop board, power supplies, or other hardware.

Trouvé ici (cache google)(section 2.2.3) : http://webcache.googleusercontent. [...] clnk&gl=fr

2.7 pour la conso http://webcache.googleusercontent. [...] k&gl=fr#76

Message édité par kaari le 05-06-2013 à 00:29:18

Publicité

zebu69

Plein de bisous..

merci!
je vais jeter un oeil à tout ça demain matin :jap:

---------------
LE BAZAR : NAS, Gigabyte X670-AORUS-ELITE-AX + Ryzen 7 7800X3D, etc..

zebu69

Plein de bisous..

Merci!
Je vais jeter un oeil à tout ça demain matin :jap:

---------------
LE BAZAR : NAS, Gigabyte X670-AORUS-ELITE-AX + Ryzen 7 7800X3D, etc..

StK-

StK- a écrit :

La config envisagée :
Silverstone SG06-450 11 litres, presque au niveau du Alienware x51.
Eizo FS2333 : apparemment une des meilleure réactivité (jeux) avec dalle IPS (photo).. ok niveau discrétion c'est nul mais j'ai pas trouvé mieux.
Gigabyte GA-H61N-USB3 : H61 mais avec USB3 et bon chip audio, supporte ivy bridge via MAJ du bios*
Intel i3-3220 : ivy bridge bi coeur 3.3 GHz
MSI GTX 660 TF 2 Go OC : Le syteme asus a l'air mieux mais 20-30€ plus cher, celle la m'air l'air d'etre un bon compromis.
8 Go de DDR3 KINGSTON @ 1600 MHz : Parmis les moins cher avec très bon taux de retour de Kingston
Logitech K800 : Pas trop moche, et ça me permet de gratter 1 cable
Pour le stockage je garde mon Crucial M4 128Go + NAS, donc 1 port SATA me suffit.
Pour la souris je n'ai pas trouvé de truc extra en sans fil donc je reste sur ma bonne vieille MX500 optique (avec fil ) pour le moment.

Bon ben SG06 450 Black USB3 + GA-H61N-USB3 + i3 3220 + 2x4 Go + GTX 660 TF OC commandés !
Tant pis pour l'USB3 en facade et le SATA3, je ferais sans.. jusqu'au prochain upgrade cm/proco (qui ne m'a pas coûté super cher du coup !)

J'ai retrouvé mon vieux 20" BenQ FP202W + Logitech special edition à la cave pour alleger (temporairement) la facture

Merci pour vos infos/conseils :jap:

Message édité par StK- le 05-06-2013 à 01:41:57

Vinck

drap [:drapal] un jour j'en aurai une petite.... de config.

TheTroll

<PUB>

Je rappelle a ceux qui veulent un ptit NAS mini-itx tout beau, pratique etc ... que j ai tjs le mien en vente

http://forum.hardware.fr/forum2.ph [...] w=0&nojs=0

Et en plus j ai unstalle ubuntu 13.04 dessus!

</PUB>

Ministry

Utopie concrète

Zotac Z87-ITX WiFi Thunderbolt :

http://www.hardware.fr/news/13154/ [...] zotac.html

Message édité par Ministry le 05-06-2013 à 19:10:59

Wils

Et pour compléter voici la H87-ITX WiFi :

Source

Ton post a bien tombé car je recherchais des news de chez Zotac (déçu de ne pas en voir au Computex)

Edit:
Pourquoi avoir intégré directement le Thunderbolt si cela amène une surcout non négligeable ?
Déjà que leur cm sont vendu plus cher à équipement équivalent
Zotac aurait du sortir une édition spétiale Thunderbolt pour ceux qui en veulent
Et non pas non imposer quelque chose d'inutile (perso je ne serais quoi en faire)
Autant plus que les autre cm ITX Z87 commencent à être référencer.

Message édité par Wils le 05-06-2013 à 22:17:23

Wils

Asus H87i Plus :

Lien du fabriquant
Review

Message édité par Wils le 05-06-2013 à 22:24:42

Mad Pat

Beaux nénés, bonne sans thé !

+1, je parierais en 1er sur la carte son qui lâche à cause de la chaleur du chipset juste sous elle [:dawa]

Charles K a écrit :

L'autre asus aurait été noire/rouge ROG et pas jaune pisse vous auriez bavé tout pareil ...

Blanc / bleu, comme sur la génération précédente, ça me dérange pas plus que ça [:dawao]

olive66 a écrit :

voilou
http://img11.hostingpics.net/pics/361309IMG2286.jpg
http://img11.hostingpics.net/pics/658151IMG2288.jpg

C'est bien rempli ^^

---------------
[VDS] Rien | [VDS] ThinkPad E320

Publicité

dante05

Pinaise c'est la fête au mini ITX ^^

Message cité 1 fois

_PixelNinja

⌨ #Ω60

N'oublions pas le Z87 Stinger chez EVGA :

Message cité 1 fois

olive66

ça donne envie de changer de plateforme toutes ces belles cartes mères

---------------
feedback ventes

bothary

pas barbare, tasmanien !!

_PixelNinja a écrit :

N'oublions pas le Z87 Stinger chez EVGA :

http://hfr-rehost.net/preview/self [...] bd2b60.jpg

http://hfr-rehost.net/preview/self [...] 6facb8.jpg

c'est joli, mais tout vide :heink:
peut etre une couennerie de ma part, mais est-ce qu'ils n'auraient pas déporté une partie des composant dans le panel arriere caréné ?

Message cité 2 fois

---------------
...Tuco Benedictio Pacifico Juan Maria Ramirez "dit LE PORC"...

zebu69

Plein de bisous..

Il vont me faire passer plus vite au 1150 avec des cartes mère comme ça :sweat:

---------------
LE BAZAR : NAS, Gigabyte X670-AORUS-ELITE-AX + Ryzen 7 7800X3D, etc..

zebu69

Plein de bisous..

bothary a écrit :

c'est joli, mais tout vide :heink:
peut etre une couennerie de ma part, mais est-ce qu'ils n'auraient pas déporté une partie des composant dans le panel arriere caréné ?

A priori non:

---------------
LE BAZAR : NAS, Gigabyte X670-AORUS-ELITE-AX + Ryzen 7 7800X3D, etc..

zebu69

Plein de bisous..

D'autres photos ici: http://chinese.vr-zone.com/66785/e [...] -06042013/

---------------
LE BAZAR : NAS, Gigabyte X670-AORUS-ELITE-AX + Ryzen 7 7800X3D, etc..

arkrom

note, ca passait c'etait beau

bothary a écrit :

c'est joli, mais tout vide :heink:
peut etre une couennerie de ma part, mais est-ce qu'ils n'auraient pas déporté une partie des composant dans le panel arriere caréné ?

c'est vrai que ca me parai avoir moins de condos que d'habitudes :jap: et il me semble qu'il y a moins de pinouts que sur les autres, m'enfin le nombre de port USB du merdier est pas infini, comme leur IO shield est plutot fourni ca pourrai etre ca :jap: ( pas de wifi/bouton OC/ what else qui bouffe de la place et oblige a reporter les ports sur pins )

edith ste connasse me fait remarquer qu'en effet il n'y pas le port pour carte wifi .... c'est plutot rare ses temps si :jap:
et meme sur les photos il semble pas etre dessous non plus

Message édité par arkrom le 06-06-2013 à 10:31:14

---------------
I sit, in my desolate room, no lights, no music, Just anger, I've killed everyone, I'm away forever, but I'm feeling better,How do I feel,What do I say,Fuck you, it all goes away,

Charles K

Bah normalement il devrait y avoir moins de composants pour l'étage d'alim puisque qu'il ne doit fournir plus qu'une seule tension au CPU.

La carte n'est pas non plus super fournie en divers ports par rapport à la concurrence, et enfin sur le lien de zebu69 on aperçoit le dessous de la carte qui à l'air bien fourni en composants

Message édité par Charles K le 06-06-2013 à 10:39:44

arkrom

note, ca passait c'etait beau

je me suis trombé ... il y a bien un emplacement wifi , entre le rad chipset et le Io shield :jap:

---------------
I sit, in my desolate room, no lights, no music, Just anger, I've killed everyone, I'm away forever, but I'm feeling better,How do I feel,What do I say,Fuck you, it all goes away,

zebu69

Plein de bisous..

J'eu préféré un connecteur du même type que sur ma DQ77DB: mini PCI Express pleine longueur compatible mSATA.

Histoire de laisser le choix à l'utilisateur.

---------------
LE BAZAR : NAS, Gigabyte X670-AORUS-ELITE-AX + Ryzen 7 7800X3D, etc..

zebu69

Plein de bisous..

D'ailleurs question bonus: les SSD mSata (type Crucial M4) sont compatibles mini PCI Express ? Ou alors ce sont juste certains ports mini PCI Express qui ont la double compatibilité mSata/mini PCI Express ?

---------------
LE BAZAR : NAS, Gigabyte X670-AORUS-ELITE-AX + Ryzen 7 7800X3D, etc..

Charles K

la 2e, par contre il existe des ssd mini pci-e, mais c'est rare, et il sont plus grands de toute façon.

Message édité par Charles K le 06-06-2013 à 10:55:07

zebu69

Plein de bisous..

je le savais pour les SSD mini PCI Express :jap:

Merci pour la réponse, ca m'enlève une question de la tête

---------------
LE BAZAR : NAS, Gigabyte X670-AORUS-ELITE-AX + Ryzen 7 7800X3D, etc..

arkrom

note, ca passait c'etait beau

les SSD je les ai tous vu en full size , jamais en half :spamafote:

---------------
I sit, in my desolate room, no lights, no music, Just anger, I've killed everyone, I'm away forever, but I'm feeling better,How do I feel,What do I say,Fuck you, it all goes away,

Ministry

Utopie concrète

http://www.amazon.com/64GB-mSATA-M [...] B00BMV1AFA

Citation :

Sequential Read/Write: 512MB/199MB/s

et http://www.trustedreviews.com/news [...] ini-Format

Message cité 1 fois
Message édité par Ministry le 06-06-2013 à 11:36:48

NicCo

Hello
Vous pensez que c'est une bonne idée de passer au H87 maintenant malgré le bug de l'USB 3.0 ? La Asus H87I-PLUS avec ses 6 ports SATA me tente bien

---------------
Topic de vente

zebu69

Plein de bisous..

Si c'est juste pour les 6 ports, la carte ASUS en h77 les as déjà comme beaucoup de carte :jap:

Message cité 1 fois

---------------
LE BAZAR : NAS, Gigabyte X670-AORUS-ELITE-AX + Ryzen 7 7800X3D, etc..

arkrom

note, ca passait c'etait beau

cool ca :love: ... mais quid des perfs de ces modeles ?? marque inconnu, controlleur inconnu
si c'est pour payer plus cher qu'un M4 et avoir un SSD anémique digne d'une gene1 :cry: pas sur que ca vaille le coup

Message cité 1 fois

---------------
I sit, in my desolate room, no lights, no music, Just anger, I've killed everyone, I'm away forever, but I'm feeling better,How do I feel,What do I say,Fuck you, it all goes away,

Ministry

Utopie concrète

arkrom a écrit :

alors là aucune idée ^^

sinon ya ça aussi http://www.mfactors.com/valueamp-m [...] -8gb-16gb/

Citation :

> Maximum sequential read speed 66.0 MB/sec (Max.)
> Maximum sequential write speed 20.5 MB/sec (Max.)

[:ministry]

Message édité par Ministry le 06-06-2013 à 11:34:38

Ministry

Utopie concrète

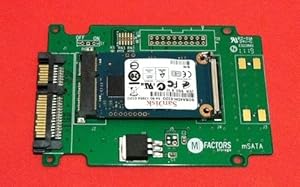

ah tien ya ça aussi pour recycler un mSata !!

NicCo

zebu69 a écrit :

Si c'est juste pour les 6 ports, la carte ASUS en h77 les as déjà comme beaucoup de carte :jap:

Du SATA3 ou du SATA2 ? Tu aurais quelques exemples de ces cartes ?
Edit : Vu le prix du 3570K ca m'embête de pas prendre du 4570 + HD4600...

Message édité par NicCo le 06-06-2013 à 11:49:50

---------------
Topic de vente

zebu69

Plein de bisous..

2 Sata 3 et 4 Sata 2.

A moins que tu me dise vouloir faire un RAID de plus de 2 SSD Sata 3 sur ta carte, cela ne présente donc aucun inconvénient pour les 4 ports Sata restant dédiés au stockage.

---------------
LE BAZAR : NAS, Gigabyte X670-AORUS-ELITE-AX + Ryzen 7 7800X3D, etc..

NicCo

Non non un seul SSD mais RAID de HDD donc oui le SATA2 suffit
Par contre le 3570 est en HD2500, le 3570K est en HD4000 et le 4570 en HD4600 pour moins cher que le 3570

---------------
Topic de vente

zebu69

Plein de bisous..

Prend le problème différemment: de la merde + 20% ça reste de la merde [:cosmoschtroumpf]

Plus en détail, quelques soit les effort fait sur l'IGP, tout ces couples processeurs/IGP sont opérationnels pour de la lecture HD (BR, MKV, H264, etc) et totalement inadaptés pour du jeux.

Donc l'un ou l'autre cela revient au même pour un NAS/HTPC.

Reste effectivement le prix. J'ai pu acheté un P8H77-i il y a quelques semaines pour 50/60€ d'occaz. Avec un Sandy/IVY d'occz ca reste tout à fait intéressant.
En neuf, c'est autre chose.

---------------
LE BAZAR : NAS, Gigabyte X670-AORUS-ELITE-AX + Ryzen 7 7800X3D, etc..

NicCo

C'est justement ce que je compte faire, de la lecture de BD et autres vidéos HD mais aucun jeu

---------------
Topic de vente

Charles K

Ministry a écrit :

http://www.amazon.com/64GB-mSATA-M [...] B00BMV1AFA

Citation :

Sequential Read/Write: 512MB/199MB/s

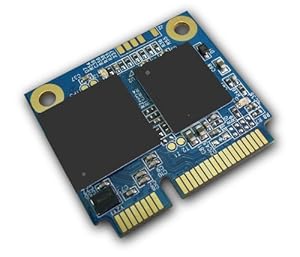

http://ecx.images-amazon.com/image [...] SX300_.jpg

et http://www.trustedreviews.com/news [...] ini-Format

Je vois pas trop l’intérêt, les ports m-sata sont toujours(?) full size [:gratgrat]

Message édité par Charles K le 06-06-2013 à 13:23:30

zebu69

Plein de bisous..

Donc un i3 2100/3*** suffirait largement :jap:

Message cité 1 fois

---------------
LE BAZAR : NAS, Gigabyte X670-AORUS-ELITE-AX + Ryzen 7 7800X3D, etc..

FRACTAL

dante05 a écrit :

Pinaise c'est la fête au mini ITX ^^

plein d'annonces mais ensuite faut voir la distribution en france (genre EVGA?) au final on aura du asrock, asus et gyga

Charles K

On trouve la evga z77, trop chère pour ce que c'est mais on la trouve.

Sinon il y a zotac aussi qui est distribué en France, donc toutes les marques qu'on poste le sont en fait

Message édité par Charles K le 06-06-2013 à 14:04:48

NicCo

zebu69 a écrit :

Donc un i3 2100/3*** suffirait largement :jap:

Et si je rajoute un peu de VM et du Photoshop très basique ?

---------------
Topic de vente

Publicité

Page : 1 2 3 4 5 .. 423 424 425 .. 701 702 703 704 705 706

Page Suivante

Page Précédente

Haut de page

FORUM HardWare.fr

Hardware

Mini PC

[Topic Unique] Mini ITX

Sujets relatifs
Mini lag d'une sec toutes les heures - d'où ça peut venir ?	Quel mini pc/barebone acheter?
Mini ou nano itx serveur pour 120€ ?	Mini PC pour sauvegardes
[Topic a part] Abit n'est plus.	pb avec lacie ethernet disk mini
[Topic Unique] Boitier Mountain Mods	[ Topic Unique ] NZXT Lexa
Plus de sujets relatifs à : [Topic Unique] Mini ITX

Page générée en 0.109 secondes
