Reprise du message précédent :
Aller je me lance !!!

Voilà les modifications que j'ai apportées au boitier. Toute critique est bienvenue (c'est mon premier mod soyez sympas  )

Donc tout d'abord, je trouvais que le orange sur mon boitier était trop léger. Y en a que sur la face avant. J'ai donc décidé de rajouter un peu de couleurs.

Pour cela je me suis procuré une bombe de peinture orange tout support à Leroy Merlin ainsi que du scotch de masquage :
[img title=http://s23.postimg.org/sjspuwoyv/IMG_20130720_192726.jpg]http://s23.postimg.org/sjspuwoyv/IMG_20130720_192726.jpg[/img]

Je me suis, ensuite, créé un plan de travail protégé avec du carton pour ne pas mettre de la peinture partout :
[img title=http://s23.postimg.org/6plh3mq1z/IMG_20130720_193050.jpg]http://s23.postimg.org/6plh3mq1z/IMG_20130720_193050.jpg[/img]

Ensuite j'ai déterminé les pièces auxquelles je voulais ajouter de la couleur :
[img title=http://s23.postimg.org/n73vgs12f/IMG_20130720_193453.jpg]http://s23.postimg.org/n73vgs12f/IMG_20130720_193453.jpg[/img]
(au final, avec la bombe je n'ai fait que la grille du haut et les ventilos, le reste pour une prochaine fois...)

Je voulais reproduire le même type de coloration que la grille avant pour la grille du haut. J'ai donc recouvert la grille pour appliquer la peinture que sur le bord :
[img title=http://s23.postimg.org/hnwqltenb/IMG_20130720_192440_filtered.jpg]http://s23.postimg.org/hnwqltenb/IMG_20130720_192440_filtered.jpg[/img] [img title=http://s23.postimg.org/f5fmyviav/IMG_20130720_192453.jpg]http://s23.postimg.org/f5fmyviav/IMG_20130720_192453.jpg[/img] [img title=http://s23.postimg.org/6ynn7as87/IMG_20130720_192555.jpg]http://s23.postimg.org/6ynn7as87/IMG_20130720_192555.jpg[/img]
J'ai pas mal stressé, c'est pour ça qu'il y a autant de scotch de masquage. J'ai réussi à bien faire glisser le scotch dans la fente entre la grille et le bord, mais faut faire super gaffe à ne pas le trouer sinon la peinture passe au travers. Pour le glisser j'utilisais mon ongle en l'insérant dans la fente puis en le faisant glisser le long dans les deux sens. Je suis plutôt content du résultat

Viens le tour des ventilos détachés de leur fixation et le sticker BitFenix enlevé (mais gardé dans un coin pour le remettre après) :
[img title=http://s23.postimg.org/b1eo6dmcn/IMG_20130720_192609.jpg]http://s23.postimg.org/b1eo6dmcn/IMG_20130720_192609.jpg[/img]
Surtout bien caché la partie ou se trouve l'axe pour ne pas gêner la rotation une fois refixé

Pour être sûr de bien enlever les résidus de colle du sticker, j'ai utilisé du dissolvant. Ce qui m'a appris que le SoftTouch de BitFenix déteste le dissolvant...
[img title=http://s23.postimg.org/3nza7f2av/IMG_20130720_193423.jpg]http://s23.postimg.org/3nza7f2av/IMG_20130720_193423.jpg[/img] [img title=http://s23.postimg.org/crxp7v3vr/IMG_20130720_192803.jpg]http://s23.postimg.org/crxp7v3vr/IMG_20130720_192803.jpg[/img]
Je tiens à préciser que le dissolvant utilisé était bien avec acétone (plus puissant et efficace pour enlever les traces de peinture... et le SoftTouch).

Tout est bien préparé, c'est parti pour la peinture... et c'est le drame !
[img title=http://s23.postimg.org/fjgyyh2ef/IMG_20130720_202639.jpg]http://s23.postimg.org/fjgyyh2ef/IMG_20130720_202639.jpg[/img] [img title=http://s23.postimg.org/3vmx3xd9j/IMG_20130720_202658.jpg]http://s23.postimg.org/3vmx3xd9j/IMG_20130720_202658.jpg[/img] [img title=http://s23.postimg.org/vmy1c0tbb/IMG_20130720_212913.jpg]http://s23.postimg.org/vmy1c0tbb/IMG_20130720_212913.jpg[/img]
Comme je l'ai dit plus tôt, c'était ma première fois. Et comme lors de toutes les premières fois, on est maladroit... Pour ma part, on peut dire têtu comme une bourrique... j'ai trop forcé sur la couche et j'étais trop près lors de l'application, alors ça à fait une grosse couche avec des coulures... Sur la grille c'était pas grave, mais sur les ventilos, c'est beaucoup plus embêtant...

J'ai alors pris la dure décision de tout recommencer. Je me suis donc attelé au nettoyage des pales des ventilos au coton et au dissolvant :
[img title=http://s23.postimg.org/vbgkz9cvb/IMG_20130720_233833.jpg]http://s23.postimg.org/vbgkz9cvb/IMG_20130720_233833.jpg[/img] [img title=http://s23.postimg.org/fm5fz1vfr/IMG_20130721_013058.jpg]http://s23.postimg.org/fm5fz1vfr/IMG_20130721_013058.jpg[/img]
Comme vous pouvez le constater, ça à plutôt bien marché. Par contre ça m'a pris un temps fou ! Une fois nettoyés, j'ai rajouté une prise à l'arrière pour éviter de faire sécher à plat le ventilo et donc qu'il se colle au carton avec la peinture pas encore sèche.

Le lendemain j'ai appliqué deux fines couches à 2h d'intervalles. Le résultat était plus que satisfaisant et largement plus réussi que le premier essai...
[img title=http://s23.postimg.org/b1j9k4bqf/IMG_20130721_154718.jpg]http://s23.postimg.org/b1j9k4bqf/IMG_20130721_154718.jpg[/img]
Puis j'ai laissé sécher deux jours pour être sur de ne pas laisser de traces

J'ai tout remonté (et c'est là que j'ai perdu le lock de la grille que j'ai retrouvé dans le ventilos de l'alim...) :
[img title=http://s23.postimg.org/wiuirh2zr/IMG_20130723_235738.jpg]http://s23.postimg.org/wiuirh2zr/IMG_20130723_235738.jpg[/img] [img title=http://s23.postimg.org/a4cub9087/IMG_20130725_202002.jpg]http://s23.postimg.org/a4cub9087/IMG_20130725_202002.jpg[/img] [img title=http://s23.postimg.org/r3lsqibfr/IMG_20130725_202034.jpg]http://s23.postimg.org/r3lsqibfr/IMG_20130725_202034.jpg[/img] [img title=http://s23.postimg.org/a5ms4o21z/IMG_20130725_202131.jpg]http://s23.postimg.org/a5ms4o21z/IMG_20130725_202131.jpg[/img] [img title=http://s23.postimg.org/fxmwbtbvr/IMG_20130725_202154.jpg]http://s23.postimg.org/fxmwbtbvr/IMG_20130725_202154.jpg[/img] [img title=http://s23.postimg.org/usbhpzlgn/IMG_20130725_202222.jpg]http://s23.postimg.org/usbhpzlgn/IMG_20130725_202222.jpg[/img]
Je suis vraiment content du résulta... pour un premier essai.
La peinture est plus terne que l'originale (pas assez flashy).
Le scotch de marquage aurait mérité d'être mieux disposé sur la grille (il a des traces de peintures sur les alvéoles ainsi que des endroits sur le bord non peint à cause de plis dans le scotch)
Je pense qu'en mettant une sous-couche sur les ventilos, la peinture aurait mieux tenue (elle part facilement en grattant avec l'ongle)
L'arrière de la grille n'est pas très propre...

Mais sinon, je ne comprend pas pourquoi BitFenix n'a pas mit de couleur sur cette grille...

Lien vers la gallerie d'images

Sympa comme résultat

Merci, je pense que je vais m'acheter 2 autres bombes de 400ml en orange plus flashy et une bombe de sous-couche, et je vais refaire tout ça au propre avec toutes les autres parties que j'avais préparé.

Maintenant j'ai compris, si tu veux réussir, il faut être patient, très partient

PS : ce qui m'embète, c'est la position des ventilos, ils sont en aspirations là et ma config voudrait en extraction (mais c'est tout de suite moins joli...

Bel exposé de ce mod.
Pour la peinture, un apprêt est nécessaire, ce que tu as appris, mais après coup !

Un léger ponçage entre les couches te permettra d'enlever des coulures ou autres (papier de carrossier P1000).

Tu peux aussi faire des essais sur les pièces d'un vieux PC.

Courage.

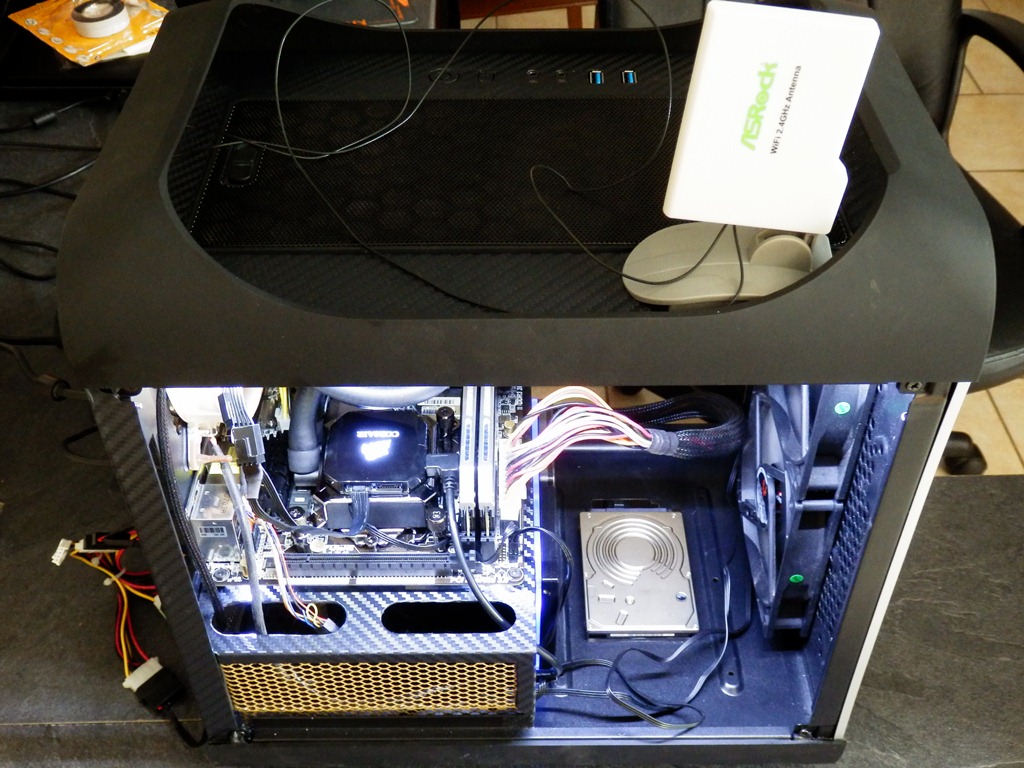

Voici quelques photos de mon mod en cours :





Le Noctua doit être changé plus tard par un spectre pro à led blanche.
L'alimentation prévue est une AX750 ; je fais les tests avec une LC Power.

Omfg les tubes du h100i

Tiens, un petite question farfelue à propos de mon prodigy et de mon H100.

Ayant pu chopper un Corsair H100 à bon prix, j'ai décider de l'installer à la place de Antec 620 que je prevoyais.

Je me demandais si pour optimiser le refroidissement des composants de la carte mère (comprendre chipset et aussi les barette de RAM) ce ne serait pas une bonne idée de faire ceci:
- Ventilateur à l'arrière du boitier et celui du H100 situé au dessus de la carte mère en aspiration.
l'un dans l'autre il devrait y avoir de l'air pour la CM et le dos de la CG
- Ventilateur à l'avant du boitier et celui du H100 situé au dessus de la cage pour HDD en expiration.

J'ai rien dans le boitier
Un 4600K, 2 barette de RAM, une Asrock Z87 et un SSD mSata

J'en ai plein dans des cartons (560Ti x 2, 5870, 660Ti) mais je ne joue pas

Je me tate à passer sur ça http://www.grosbill.com/4-x-181915-x-xx (commandé à 910€)

@zebu69 : ce que tu peux faire, c'est mettre les ventilos de devant et derrière en aspiration et ceux du H100 en expiration.
Du coup les HDD seront bien refroidit, comme une partie de la CG par le ventilo avant, et la Cm comme le reste de la CG seront refroidit par le ventilos arrière.
Le tout expulsé par le H100.

Plutôt en mettre 1 sur 2 sur le H100

Mais ta solution semble plus logique et normalement conforme à ce que je voulais faire. Je m'incline

En vous entendant parler de votre air cooling management, je me pose à mon tour des questions.

J'ai (j'aurai) à ma disposition :
   - un Spectre LED orange de 230 qui ira à l'avant
   - un Spectre LED orange de 140 à l'arrère
   - et les deux spectre de 120 fournis avec le boitier en haut.

J'ai plusieurs idées de management :
   - 230 en aspiration et les 120 et 140 en extraction (mais comme dit plus haut, les 120 se retrouve dans un sens pas très esthétique ;p)
   - 230 en extraction et les 120 et 140 en aspiration (peut-être trop d'air pour le 230 ?)
   - 230 et 140 en extraction et les deux 120 en aspiration
   - 230 et 140 en aspiration et les deux 120 en expiration (ça risque de peut-être mal répartir la chaleur...)

Hum ça voudrait dire qu'il me faut une interface de contrôle ?
j'ai 2 prise de ventilos sur ma carte, alors j'allais opter pour http://www.topachat.com/pages/deta [...] 51678.html qui me permettrait de contrôler 3 fan pour le prix d'un, mais ce qui m'embête c'est qu'il y en aura qui dépendront du CPU...

Hum je sais pas c'est des non-pro...

Sinon pour l'instant je n'ai que les ventilos du boîtier, et il me semble qu'il n'y avait pas de réducteurs... faudrait que je vérifie

Ok donc ma solution ?

Bonjour a tous,

Bon je viens de commander un Bitfenix RECON afin de compenser la gestion, pas top de ma CG, des ventilos de mon prodigy.

J'espère trouver une certaine sérénité auditive/temp avec le recon, surtout avec le mode auto.

J'en ferai certainement appel a vos conseils pour savoir quel ventilo mettre, ou et dans quel sens par rapport au stock de ventilo que je possède.

Je vous tiens au courant,
Cdt, japan74

bonsoir c'est encore moi!

donc j'aurais besoin de retour utilisateurs s'agissant de l'alimentation.
je ne veux pas que mon alim sorte du boitier comme on a vu sur certaines config ici.

on m'a conseillé de prendre l'ancienne generation bequiet :
L150 x P140 x H85 mm 530W L7

plutot que celles ci :

L160 x P150 x H86 mm 530W L8
L150 x P150 x 86 mm 500W L8

cependant j'ai lu le dernier avis chez LDLC sur une 530w L8 qui dit qu'il l'a monté sur un prodigy (peut etre que ca dépasse?)

quelles alims utilisez vous, des conseils ? Longueur pas plus de 150 ? en profondeur 140 ou 150?


merci!

As tu déjà songé au watercooling. Si tu veux un PC silencieux c'est une solution à envisager. Évidemment il faudra bien choisir les pièces qui le compose car watercooling n'est pas forcément synonyme de silence.

Bonsoir,

Oui en effet j'ai songe au watercooling, mais pour moi 2 gros problèmes de choix sachant que je serai obliger de croire sur parole; c'est le choix des ventilos et surtout comment gerer tout le bordel!!!!!!!

Le bios de ma mobo possede bien des ports pwm mais seul celui du cpu est réellement gerable en fonction de la temp.
Les autres c'est soit à fond ou une valeur precise.................

Si certains sont dans la region de la Haute Savoie et on une installe watercoolée a me montrer, je suis preneur, n'hésitez pas en MP

Cdt, japan74

Pourquoi veux tu une régulation des ventilos quand en Full Load le CPU et le GPU ne dépasse pas 60°C avec une ventilation minimale et silencieuse?

Je pourrais avoir de meilleures performances et gagner 10°C mais bon entre une config quasi inaudible sauf l'oreille collée au boitier (hier j'ai allumé le PC et j'ai ouvert le PC par précaution pour m'assurer que tout fonctionnait tellement je n'entendais rien) et un proc à 50°C au lieu de 60°C j'ai choisi le silence



Je n'ai toujours pas fait de photos avec la Seasonic P760, j'ai la flemme

@baaaam : J'ai une alim Antec HCG 520w modulaire et elle rentre assez facilement en faisant attention à bien couder les câbles.

ty !
enfin en attente de recevoir toute la config! j'ai pris aussi finalement le noir pourtant j'ai hesité longtemps avec le vert

une question je vais mettre un hard rock 2 a linterieur et enlever le ventilateur à l'arriere.

sur des videos youtube je vois les personnes retourner le ventitaleur en façade.

vous l'avez fait aussi, il faut le faire? ça m'a juste surpris au début


cant wait de monter et d'enfin allumer la bete

Bonjour à tous. je suis de retour pour la fin du montage que j'avais commencer semaine dernière. (c'est par là si vous voulez voir la première partie:http://forum.hardware.fr/hfr/Hardw [...] 140_60.htm )

J'ai reçus les derniers composant qu'il me manquais et j'ai donc put finir.
voici un rappel de la config:

1 x Carte mère ASUS P8H77-I
1 x Ventilateur BITFENIX Spectre Pro 230 mm - Blanc - LED Blanc
1 x Boitier PC Mini-ITX BITFENIX Prodigy - Noir & Orange
1 x kit de 2 barrettes DDR3 PC3-12800 - 2 x 4 Go 1600 mhz - cas 8 - Ballistix TACTICAL
1 x Carte graphique ASUS-GTX760-DC2OC
1 x Core i5 3470
1 x ventirad Scythe SCSMZ2100 Samurai ZZ Rev. B
1 x Seagate ST500DM002 Barracuda  7200 tours / min - 500 Go
1 x Disque SSD 2,5'' SAMSUNG série 840- 120 Go
1 x allim ANTEC NEO ECO 520 80PLUS

Il me manquait "juste" le proc, le ventirad et la pate thermique. Donc sans plus attendre j'ai tout mit en place sur la carte mère.

Le montage du ventirad à été assez galère à cause de sont système de fixation qui demande que l'ont appuis assez fort dessus tout en tournant. J'étais jamais certain que ça reste bien dedans et que ça n'allait pas sauter d'un coup une fois en place. Finalement tout est bien maintenu même si j'ai du utiliser une prince crocodile pour bien bloquer les 4 "pieds".
Il n'y avait également qu'un seul positionnement possible sans que cela ne touche la carte graphique ou autre chose. Au final le ventirad passe prêt de la RAM mais ne la touche pas. (heureusement que les barrettes ne sont pas énorme)

Voilà ce que ça donne une fois tout monté dans le boitier. On voit qu'il y a de la place encore.

Avec la carte graphique. Qui à également une taille raisonnable.

J'ai vraiment prit du temps pour le câble management. Il y a vraiment le minimum qui dépasse. Rien pour gêner le flux d'air dans le boitier qui est aspiré par l'avant, extrait par l'arrière et par au dessus.

Une fois tout en route c'est vraiment très silencieux. Il faut avoir l'oreille coller dessu pour entendre quelque chose. Même dans les jeux cela reste complétement silencieux.
Concernant les températures après 20mn de OCCT je suis à:
40° au repos et 55° en charge pour le cpu.
35° au repos et 65° en charge pour le gpu. pour une température de 27° dans la pièce.

Demain j'attaque le montage d'une vitre sur le coté avec des trous pour laisser respirer la CG. Si jamais je me loupe je prendrais le panneau de bitfenix déjà monter.

Je suis vraiment content de mon montage et du résultat que ce soit niveau perfs ou silence. Le boitier est vraiment bien fichu et permet beaucoup de diversité malgré le format itx. J'ai monté un PC gamer qui va dans le salon et qui ne fait pas tâche. Même ma femme le trouve sympas ^^
Autant dire qu'on touche les étoiles là !

Config clean ! Super câble management !

Petite question, pourquoi avoir gardé la baie 5,25" ?

Ben je n'avais aucune raison de l'enlever étant donner qu'elle ne gène pas. Il n'y a de toute manière pas de second ventilo prévu au dessus. Au moins elle traine pas dans un coin.

Hello, de retour de mes congés !
Très très belles photos que je vois ici

@bobsaget : c'est peut-être mieux ainsi, sans matos à l’intérieur ma tour n'est pas très stable...

@BitFenix France : Hi !!! Courtes les vacances !

16 jours, tout de même bien !

C'était ironique

Sinon des bonnes nouvelles pour les consommateurs ?

Dernière partie de mon montage. Mise en place d'une plaque de plexi en lieu et place des petit trous d'aération du panneau latéral.

J'ai donc utiliser une plaque de plexi provenant d'une chute que j'ai récupérer au boulot.
La découpe du panneau à été faite a la disqueuse avec disque spécial métaux.
Pour les finition j'ai utiliser des limes et une petite fraise monté sur perceuse.
J'ai prit le rectangle former par les trous du panneau comme réference pour la taille de l'ouverture.

Voiçi le résultat après 2h de travail:

Pour cacher les légères imperfections dû à la découpe j'ai poser du scotch noire pour câble électrique. Le découpage était pas vilain mais le bord de tôle a nue ne me plaisais pas. Si on est pas coller au panneau ça deviens invisible.

A ce moment là je me suis dit que c'était dommage que l'ont ne voit pas plus l’intérieur et plus particulièrement le CG. J'ai donc d'abord essayer un éclairage avec une ancienne petite lampe led orange qu'il me restais d'un ancien montage. Mais le résultat ne ma pas convaincu.

J'ai donc récupéré une baguette à led que j'utilisais pour éclairer l'arrière de ma télé. (acheter chez Ikéa à l'époque)
Elle se branche parfaitement sur un connecteur dédié aux ventilateurs normalement. (branchement 2 pin en 7 volt).
Et voilà le résultat final:

Les leds blanche colle bien avec celles du spectre pro.

Me voilà arrivé au bout de se montage. J'ai peut-être juste encore envie de mettre le panel latéral en frontal comme j'ai pu le voir chez certain. Dans mon cas c'est gênant pour brancher quelque chose sur le coté.
Mais par-contre ça ne va pas être dans l'immédiat


J'ai toujours peur de l'incidence de la perte des trous pour la ventilation en aspiration de la carte vidéo. Quelqu'un à vu une différence de temp ?

Je vais surveiller ça. Et si ve voit une dégradation je percerais le plexi pour ammener de l'air.
Je vais lancer un test OCCT et comparer aux valeurs que j'ai relevé hier.

B



http://imageshack.us/photo/my-images/689/a7bl.jpg/

http://imageshack.us/photo/my-images/189/z1hh.jpg/

http://imageshack.us/photo/my-images/707/rjsw.jpg/

Bonjour a la communauté je voulais vous postez quelques tof de mon prodigy moins tunning que les vôtres.
Moi je galère pour la ventilation je sais pas comment mettre le flux d'air le sens de circulation.

http://imageshack.us/photo/my-images/689/a7bl.jpg/

http://imageshack.us/photo/my-images/189/z1hh.jpg/

http://imageshack.us/photo/my-images/707/rjsw.jpg/

en tout cas bravo pour vos bécanes elle sont trop belles.
config
Alimentation : Alimentation ANTEC High Current Gamer M Series, 520W
Boîtier : Boitier PC Bitfenix Prodigy, Blanc
Carte Graphique : GTX 680 Winforce 3X 2go Gigabyte
Carte Mère:  Carte mère Gigabyte GA-Z77N-WIF
Mémoire :  Kit Dual Channel DDR3 Kingston HyperX, 2 x 4 Go, PC3-12800, CAS 9
Processeur : Processeur Intel Core i5-3570K (3.4 GHz)
Ventirad :Ventirad Coolermaster Hyper TX3 EVO
SSd crucial m 400 128 Go
DD seagate 7200 tr min 250 Go
ventillateur bitfenix pro 200 mm
ventillateur bitfenix 1200 mm X 2

POUAHHH !!!! 1200mm !!!

Il s'envole pas avec deux ventilateurs comme ça ?

PS : je suis moi aussi en pleine réflexion sur la ventilation je vais peut-être abandonner les BitFenix pour de Cougar Vortex HDB Orange, y a une opération -15% sur les ventilos jusqu'à demain.

ils ont quelque chose de spé ces ventilos à part la couleur ?
ou alors c'est juste parce qu'ils sont exotiques ?


MDR. c'est Bitfenix supercopter




Alors après quelques essaie il se trouve que sans l'aération la carte prend 10°...
Je suis a 75° maintenant en charge et 45° en repos.
Second test panneau entre ouvert, je suis a 35° au repos et 62° en charge.

Donc a mon avis même avec le panneau officiel, le manque d'aération n'est pas super pour la CG. Peut-être faudrait-il prévoir un panneau avec plexi percé.
Faudrait avoir des retour de personnes qui on l'officiel vitré et celui d'origine pour voir vraiment la différence.

De mon coter je vais tester encore en jeu et je me déciderais a percer ou non la vitre.

Bonjour,

Vous pouvez me conseiller un modèle de ventilateur en 230mm à mettre en face avant de mon futur Prodigy ?

Je compte mettre un watercooling AOI en aspiration à l'arrière, et les deux 120mm du dessus en extraction. Le 230mm serait donc en aspiration.

Merci d'avance.

Voici ma config actuelle en ventilation et je trouve que j'ai un bon rapport température/bruit.
Les 2 Bitfenix en push-pull sont ceux d'origine du boitier, à l'avant c'est un Spectre 230mm

Dommage pour le panneau vitré, l'idéal serais une fente ou un écart en dessous du plexi entre la vitre et le side panel. (je sais pas si je suis clair)

jolis les gars!
ca fait bizarre de vous rejoindre dans la communauté prodigy!
vivement que je reçoive le mien.

@boroweur c'est quoi ton secret pour le cable management c'est juste nikel chrome!
je sens que ca va etre la pagaille dans le mien lol
