Reprise du message précédent :
bonjour,
contexte je rettape un appart suite au depart d'un locataire, parmi les merdouilles a reprendre, il y a un bloc de prise arraché.
j'ai commencé a faire la prise elec et je découvre ça
https://i.imgur.com/ib1wLWp.jpeg

l'électricien qui a posé la prise a tirer 6 câbles jusqu'a la prise et a en suite tiré 3 cables vers la prise suivante.
au début j'essayait de mettre les 3 cables par borniers.
puis dés que j'y suis parvenu je me suis dit mais c'est dangereux en fait cette installation de mairde.

du  coup j'envisage ceci poser une boite de deriv mettre un domino
https://i.imgur.com/6pZQ2M6.jpeg
vous le feriez ou ca reste dangereux ?

.
d'où viennent les 2 circuits ?

je vote pour 1 arrivée, 2 départs.


vers la gauche ca part au tableau électrique.

.
les 2 ?  sur quelS ID ?


Je ne suis pas sur de vouloir détailler les raisons de ma demande alors que mon procès est déjà fait et que manifestement le sujet n’est pas maîtrisé.

Édit: si le ton avait été un peu plus sympa j’aurai fait un peu d’enseignement , mais là il va falloir demander gentiment.

oui j'imagine que le manouche l'électricien n'avait pas de câble ayant l'ampérage pour 2 prises et aussi voulait faire une économie de bout de chandelle et a tiré un câble de chute.
l'id j'en sais rien.

.
j'osais pas penser à ça: ça fait peur.
Je ne peux que te conseiller de faire un relevé/inventaire de toute l'électricité du logement.


 je vais dévisser les prises

Heu, quel procès ?
Je demande des explications sur ce que tu as déjà tenté de faire et je te donne des pistes à explorer.
Ce que tu essayes de mettre en oeuvre n'est pas clair.

Merci pour le "sujets n'est pas maîtrisé"
j'ai déjà fait 4 conversions de MO avec des vfd, je ne suis pas un pro mais j'ai quelques heures de vol quand même sur le sujet.
Mais si tu penses que tu es là pour "enseigner" c'est que tu dois t'y connaître suffisamment pour ne pas avoir à venir demander des infos techniques sur un topic bricolage d'un forum d'informatique

Bon imaginons que c’était un message de bonne foi.
Donc je remplace la commande actuelle qui marche avec un condensateur, ce qui est une technique très courante pour faire tourner des moteurs triphasés avec un réseau monophasé. Je mets un vfd pour changer la vitesse.

Comme dit plus haut, la plaque n’est pas celle du moteur seul, mais celle de l’équipement complet. Comme on peut le voir sur la photo, il s’agit d’un moteur a cage d’écureuil avec le ressort du frein et les cannelures pour le disque.

Le moteur est bien un moteur à 3 phases, il n’y a que 3 fils dans la boîte, le rotor et le stator ont une tête de moteur triphasé parfaitement normal, il n’y a pas de collecteur, de balais ou de bague.

Quand on cherche sur Google, tout le monde suppose qu’il y a une bobine séparée pour le frein, ce n’est pas le cas ici, ce sont les chignons qui attirent le disque.


J'ai besoin de démonter des étagères Hub de chez Leroy Merlin et je galère sur un truc bête et méchant : il y a tout un tas de petites goupilles (en plastique et impossible de les retirer ? Une idée de comment faire ?

Le lien vers les goupilles : https://www.leroymerlin.fr/produits [...] 25045.html

un petit tournevis plat fin, et tu fait levier sur la partie du milieu...ou... tu les petes et tu en rachète un lot.

J'ai déjà essayé avec le tournevis mais je n'y arrive pas. Et quand à les péter, comment ? Y a quasi pas de prise.

Avec une pince coupante peut-être, en la plaquant bien et en pinçant, puis avant de couper la tête soulever pour l'arracher ?

Sinon en perçant la tête avec un petit foret.

Je voudrais mettre un hydrofuge sur mes chapeaux de murets. Ce sont des chapeaux en ciment comme celui ci:

Je vois qu'il existe plusieurs hydrofuge chez Sika, mais je ne suis pas certain de savoir lequel appliquer...
Je suppose que ce serait un de ces 2 là:
- Sikagard®-223 Protecteur Toiture
- Sikagard®-240 Protecteur Tout en 1

Des avis ?


La présence d'un condensateur ne veut pas toujours dire que c'est un moteur triphasé adapté pour du mono, mais je te fais confiance je n'ai de toute facon pas assez d'infos sur la photo.
En effet généralement tu as une bobine pour le frein qui fonctionne par absence de courant pour la sécurité, j'ai du mal à comprendre ce que tu veux dire par "les chignons qui attirent le disque". Tu es certains de ne rien avoir loupé dans le montage ou le câblage d'origine ?
Mais toujours est-il que ce genre de treuil n'est mécaniquement pas concu pour tourner au ralenti, c'est pour cela que la commande d'origine est très sommaire: on fait tourner le moteur ou non. Je soupçonne qu'en démarrant à basse vitesse le frein et/ou le poids que tu lèves génère trop de charge sur le moteur et le VFD se met en sécurité en détectant que le moteur ne tourne pas comme il faudrait.
Je vois également que dans ton message d'origine que tu parles de tension à 50V, un moteur tri à induction se pilote par la fréquence et non par la tension. On ne touche donc pas à la tension du moteur mais uniquement à sa fréquence de fonctionnement. C'est donc également une piste qui explique le VFD qui se met en erreur.
A noter que si c'est un moteur avec une fréquence native de 50Hz les possibilités de pilotage sont très réduites, je doute qu'il démarre correctement sous les 35Hz et donc déjà aux 2/3 de la vitesse nominale.
D'ailleurs je ne vois pas de liste des codes erreurs dans la doc que tu as mis en lien, il faudrait essayer de trouver ca et savoir à quoi correspond ce code erreur.

Voila, j'espère que cela pourra t'aider.


Ben il l'a écrit pourtant, il veut faire preuve d'odace.

https://myosuploads3.banggood.com/p [...] -2200X.pdf
la liste des erreurs est à la toute fin à droite.

Ce qu'on voit sur la photo, c'est 1) les enroulements sont sur le stator 2) les enroulements ont l'air tous mélangés ensemble, aucun enroulemement ne se dégage au-dessus des chignons (et je sais que le stator est symétrique, mais ça se voit pas sur la photo), ni latéralement (genre moteur universel) 3) Le rotor est lisse et sans enroulements 4) le motif radial sur le rotor, ce sont les bouts des barres de la cage d'écureil.

Je suis certain de n'avoir rien loupé, parce que google insistait sur le fait que le frein a une bobine DC séparée, j'ai été rouvrir le moteur pour vérifier (ça faisait quelques semaines que j'avais vu l'intérieur), il n'y a bien que 3 fils, pas de bobine séparée, et un stator dont les 2 bouts sont symétriques.

en fait j'ai modifié la tension et la fréquence de démarrage pour 2 raisons 1) forcer le frein à se décoller avec une tension plus haute 2) avoir un couple de maintient quand le frein est ouvert histoire que la charge descende pas. (je sais qu'il y a d'autres paramètres pour la compensation de couple, j'espérais trouver quelqu'un pour m'aider à les comprendre, mais j'en suis à parler de moteur triphasé/monophasé au lieu de fonctionnement interne de VFD)

Les chignons des moteurs, c'est le virage des bobines, c'est un endroit assez stratégique parce que c'est souvent l'endroit le plus chaud, et là où il y a un risque de percer l'isolant par les vibrations, c'est pour ça qu'ils sont ficelés.
http://www.moteurs-reducteurs-pomp [...] ynchrones/

7/10


Et avec une lame de cutter ?
Tu peux passer sous la tête de la goupille et avec une torsion la faire ressortir (attention à ne pas y aller trop fort et casser la lame sur son marquage sécable). Ensuite tu pourras utiliser un tournevis plat à tête fine.


J'ai fait passé un autre électricien et il ne transige pas sur ce genre de détail lui.
Limite faut tout refaire

Il va falloir tirer 5 fils en plus pour lave vaisselle ou four et frigo + voir pourquoi un branchement bizarre a été fait pour la hotte (repiquage sur un interrupteur, plusieurs dominos dans le mur...).

Vu toutes les infos que j'ai eu, je me dis qu'à un moment donné je vais pouvoir le faire seul mais y'a des branchements comme les LED qui demande à être sur un 10A que je ne sais pas où récupérer.

Hello,

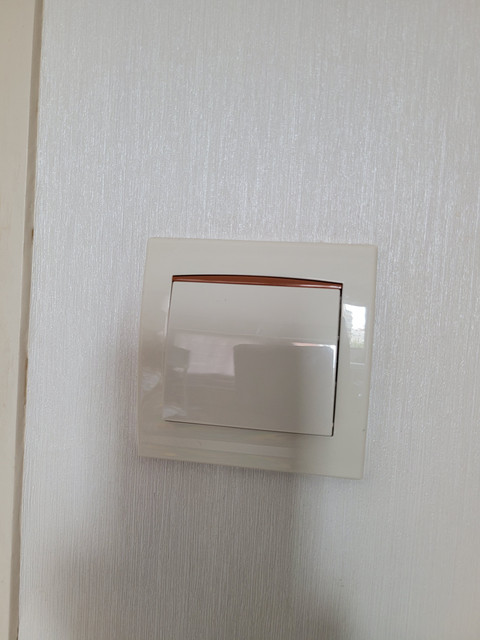

Un peintre intervenant chez moi a cassé une partie d'un interrupteur

Ça correspond à la petite baguette marron.

J'imagine que c'est impossible à retrouver ?
Je sais pas de quand date ce modèle, mais il est la depuis au moins 12 ans.
Des idées ?
 En démonter un autre similaire et tenter une impression 3d ?

Aucun espoir de retrouver le même j'imagine ? Je connais même pas la marque.

Merci pour vos conseils

La marque est probablement à l'arrière de cadre et/ou de la touche.
Declipse pour voir

+1

Et une fois que tu connais le modèle et la marque, tu peux tenter une recherche Leboncoin.

Juste des numéros dans ce que j'ai vu

https://www.se.com/dz/fr/product-ra [...] /#overview

Schneider electric modèle Anya ou Alia, modèle a priori arrêté.

T'es le meilleur !

Hello,
dans l'optique d'un petit bricolage de vacances avec mes enfants, je souhaiterai en préparation, diminuer le diamètre de bouchon de lièges de quelques millimètres, afin qu'ils puissent rentrer dans des tubes de 16mm. Une meilleure idée que le cutter  ?
C'est pour faire une flûte de pan.

Pour couper les bouchons, j'utilise un large ciseau à bois bien affûté.

Salut à tous !
Petite question électricité :
J'ai mon projecteur de maison (lumière devant la maison) qui a sauté. Je voudrais le remplacer par un projo classique qu'on trouve chez casto.
L' ancien projecteur était branché à trois fils rouges, le nouveau n'en a besoin que d'un seul.
Est-ce utile / bonne idée de prendre ces trois fils, de les relier tous dans un wago et de tirer un fil qui partirait de ce wago vers le projo ?
Quel intérêt d'avoir trois phases ?
Merci beaucoup

j'ai cringe tellement fort

3 phases si tas pas 3 ampoules .... c'est  non

Probablement un projo triphasé

Je me disais bien que c'était une idée à la con

Si ça se trouve c'est une arrivée et deux repiquages pour d'autres éclairages ?
Photo ?

+1 Photos car c'est difficile a interpreter
soit tu as 3 cables de phases (repiquage)
soit la phase , le neutre et la terre de la meme couleur

Non non, j'avais un neutre, une terre et trois phases. L'ancien projo devait effectivement être un triphasé.
J'ai placé des wago sur deux phases histoire de les isoler et ai branché le nouveau projo sur une phase, neutre et terre. Ça a l'air de marcher.
Je ne sais pas d'où partent les trois phases, probablement un repiquage en amont.


Un projo en tri phasé j’en doute fortement
Tu es en tri chez toi ?

Nop, je suis pas en triphasé...
J'y connais queud en élec, d'où ma question de l'intérêt de ces trois phases pour un projo.
Et les photos c'est plus possible j'ai jeté l'ancien projo.

Les trois câbles rouges allaient dans le même trou ?
(Oui je simplifie au max ma question )

Oui, ils allaient les trois dans la même gaine
