Reprise du message précédent :
C'est plus spécifique pour écraser l'ail ça... moi c'est pour pulvériser des graines (carvi, coriandre fenouil etc.) donc me faut un contact intime (DSK™) avec les bords du mortier.

Jay Kay Morito Maker...


Me manquent 2 outils :

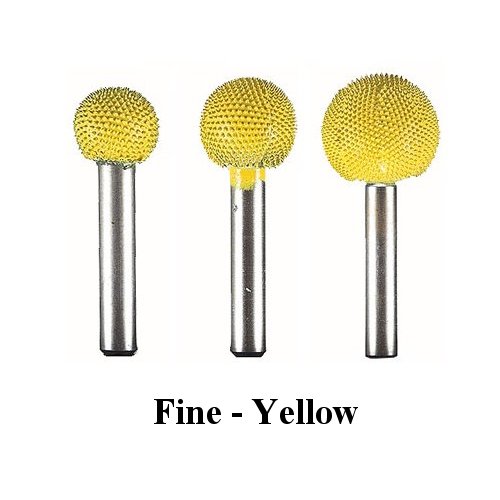

Une râpe boule d'au moins 30mm Ø


Et la même chose en support d'abrasif, le top étant les gonflables


D'ailleurs si le Topik sait pas quoi m'offir pour Noël...




Merci

J'adore sculpter à la volée comme ça, c'est comme modeler la matière en direct
Ça pardonne bcp moins qu'à la gouge/plane/râpe, et encore moins qu'au tour mais c'est bcp plus immédiat que l'un et plus libre que l'autre...

Teasing make metal: un support sur roulette pour mon TIG.

L'objectif est double:
- Pouvoir déplacer le poste facilement dans l'atelier
- Monter en compétence sur le soudage et la fabrication acier

Tout est en tube de 30x30 avec coupe à 45° pour les coins. Je vais tenter les découpes sur ma scie sous table Evolution.
L'emplacement principal est prévu pour que le poste s'encastre dedans au niveau des pieds.

EDIT: J'ai cassé le topic?

Bon entre temps j'ai modélisé les roulettes (il y aura deux mobiles, mais j'ai pas eu le courage de les faire) ainsi que les renforts pour les monter.

Magnifique le pillon
Le rendu final est juste parfait, le bois est top, bravo

Lapidaire de povr'

https://youtu.be/58QVM_y3_Is


Excellente idée !

https://m.youtube.com/watch?v=7JFJSIJIe9A

Superbe le pilon Tarpan





En plus ce bois a un toucher vraiment particulier... dense, dur, limite froid comparé à du pin... je l'adore    (si je pouvais trouver des bouts de lambourde... )

Salut à tous,
je vais attaquer un projet qui me tiens à cœur depuis pas mal de temps.
Je vais me faire une table pour ma salle à manger.
J'ai envie de m'en fabriquer une depuis quelques années, et ça tombe bien j'en peu plus de ma vieille table en verre.
Mon actuelle fait 2000*1000(mm) et, est un peut trop petite.

La nouvelle fera 2500*1100. Elle sera en sapin de récupération. j'ai déjà tout le bois.
Je me suis servi de sketchup pour mettre au point un model qui me plais. voici des copies d'écran:







Maintenant parlons de la construction.

- les bases de la construction tournerons autour des 4 pieds et des 4 traverses.
Pour réaliser cet assemblage j'utiliserai les traditionnels tenon+mortaise. Pour garantir un assemblage sans jeux je finirai par un chevillage + collage.
La table n'a pas besoin d'être démontable, elle doit juste être rigide et pas se tordre dans tous les sens.

- Les traverses ferons 2120mm*100 pour les 2 plus grandes et 920*100 pour les 2 plus petites.
- Les 4 pieds ferons respectivement  750*190*90.
- Le gros renfort central fera 100*100*920.
- Les 2 petits renfort inférieur ferons quand à eux 76*40.
- Le remplissage du plateau se fera avec des planches de 1150*Ep24.

Le principe de montage:

- Tenons-mortaise + colle et chevillage pour les pieds, 2 petites travers, 2 grandes traverse, le renfort central et les 2 petit renfort.

- Les planches quand à elles serons maintenue entre elles part des chevilles dans leurs longueurs ( 5 cheville par côté de planche ) et collées.
Les 2 petits renforts serons quand à eux chevillés + collé sur chaque planche.

- Une rainure sera faite dans les 2 petites traverses et dans le renfort centrale. un tenon sera fait dans toutes les planches, de tel sort qu'elle viennent coulisser entre une traverse et le renfort central.


Voila, dans l'idée ça sera fait comme cela. demain je mettrais d'autres plans, avec des pièces seules pour mieux comprendre le principe du montage.
En attendant si vous avez des remarques ou idée sur le projet

Apprendre a dessiner uniquement.
Pas aller plus loin.

C'est pas facile ...


Le petite dédicace...

C'est chaud hein (facile celle-là ) , suffit d'incliner un peu trop ou de rester un peu trop longtemps et bam la sanction du gros pâté noir est là !

Ça réagit aussi différemment selon les variations locales du bois comme les noeuds...

En tout cas si t'es doué en dessin tu as de quoi t'amuser


Ouais, très difficile de faire des nuances et du contraste.
Effectivement il faut gérer le trait et le temps d'appui. Mais c'est sympa

Tiens pomme cerise tu connais ce truc là
https://youtu.be/5zue8hhBbPc?t=10m4s

J'ai l'impression que c'est une fraise qui permet de graver à profondeur constante. Je connais mais il me semble que ça coûte une blinde. C'est toujours la difficulté la profondeur de gravure sur des grandes surfaces parce que 0.2mm de changement entre un bord et l'autre de ta plaque et ta tête n'est plus en contact... J'ai demandé confirmation au mec...

Merci pour le lien, je connaissais pas ce bonhomme, c'est bien cool ce qu'il fait !

J'ai pas l'impression que ça tourne, ça marque le métal rien qu'avec la pression je pense.
En tout cas c'est génial
Oui il fait des trucs sympas

Je connaissais ça : http://www.ebay.fr/itm/Floating-He [...] 485d838217

Mais visiblement il en existe des plus simples qui sont montées sur ressort : http://www.2linc.com/

Intéressant, je vais me renseigner

edit : 345$

En cherchant je suis tombé sur celui là : http://www.ironwood-distribution.c [...] -3814.html
10 fois moins cher

Ah oui

Et tu avais raison, l'outil ne tourne pas... ça m'en bouche un coin !!

Je pense que je vais faire l'essai et m'en procurer un...

OK.

En 3D, on parle plutôt de modélisation, et de dessin quand on travaille en 2D.

J'ai appris Sketchup en suivant les tutos d'Abedeo https://www.youtube.com/watch?v=nAg [...] BBD73A71D. Après, il y a pas mal de vidéos de boiseux qui permettent d'approfondir vers des conceptions plus complexes.

Quels types de conceptions veux tu faire ? Des meubles ? Des pièces mécaniques ?


Oui je connaissais pas du tout le principe.
Je pensais pas qu'on pouvait graver par simple pression, en tout cas c'est du génie

De la conception de meubles, je dirais dans un premier temps.
En gros la meme chose qu'avec un solidworks, sans avoir a le craquer.

Merci en tout cas.

Il me semble qu'AutoCad est plus facile...... Non?.....

Regarde fusion 360
C'est gratuit sous condition

Perso je me suis mis à Fusion360 depuis bientot 3 ans et c'est bien au dessus de Sketchup en terme de fonctionnalité et d'ergonomie.
Il y a une licence gratuite perpétuelle pour les makers tant que tu ne fais pas de business.

EDIT: Burned... toujours rafraichir avant de poster. Mais ca confirme que c'est une très bonne alternative

Topic SketchUp http://forum.hardware.fr/hfr/Graph [...] 3950_1.htm
Topic Fusion360 http://forum.hardware.fr/hfr/Graph [...] 6683_1.htm
Topic Catia http://forum.hardware.fr/hfr/Graph [...] 5758_1.htm
Topic SolidWorks http://forum.hardware.fr/hfr/Graph [...] 5762_1.htm

J'aime bien Sketchup pour faire la conception de meubles, une fois en main, on fait le truc rapidement dans la mesure où c'est beaucoup de pièces à géométrie simple. Là où c'est un peu plus emmerdant, c'est lorsqu'il faut faire les débits et les détails, Solidworks ou Inventor sont bien plus simples. Mais en utilisant bien la fonction composant (l'équivalent des blocs sur AutoCAD), ça reste assez rapide.


Oui et non, c'est autre chose. Pour utiliser SU, il faut "oublier" sa façon de travailler sur ACAD. Sketchup est infiniment plus simple à utiliser pour la 3D, à partir du moment où on connait les raccourcis claviers et les astuces.
Suivre les tutos d'Abedeo permet justement de les connaître, même si ça gave d'apprendre à tirer une ligne ou tracer un cercle Seulement, on y apprends aussi une multitude de petits trucs qui, bien utilisés, te facilitent la vie par la suite.

Si l'export de SU vers ACAD était plus efficace, je ferais mes conceptions sur SU et la préparation/débits/dessins de définition sur ACAD en 2D, notamment pour imbriquer les pièces dans les panneaux de CP ou les planches.

Fusion360 est (était ?) livré avec AutoCAD, j'avais regardé ça, mais n'arrivant à rien, j'avais abandonné. Tu me donne l'envie de revoir ça, parce que là, utilisé avec ACAD, je devine que ça doit être exactement ce que je cherche : conception rapide en 3D et préparation/détails en 2D.


Si tu reviens sur le début de la page tu dois voir mon projet de chariot pour un poste à souder. Ca m'a prit moins de 2h à modéliser et assembler, et j'ai les plans 2D de tous les éléments également.

Oui, ça semble beaucoup mieux que l'idée que j'en avais...
Quand je l'ai testé en 2013, il était encore en local -pas de cloud- et j'ai l'impression qu'il y a beaucoup plus d'options qu'avant. J'ai le souvenir aussi que de passer de ACAD à Fusion était simple. Si on peut faire le contraire, pour faire les dessins de définition des pièces, je sens que je vais vite l'adopter.

Edit : merci Skopos pour le lien vers Fusion

Tu peux importer du vectoriel dans tes sketchs Fusion oui.

EDIT: si tu as des questions pose les plutot sur le topic Fusion, j'ai pas vu qu'on est sur Make.
Et avec le mode cloud tu peux aussi partager tes projets, donc si tu as besoin d'un coup de main n'hésite pas à demander on doit etre plusieurs à pouvoir jeter un oeil.

Ôtez moi d'un doute, Fusion c'est ce qui est utilisé dans la maison france 5

#IAMAMAKER



(Pensez à enlever les astérisques)


Établi de salon
Matière d’œuvre
Plateau: 3 cm de lamellé collé, 1.2 de cp peuplier
Pied + tasseaux: tasseau de gsb (mardique)
Quincaillerie

Outillage utilisé ET PROTECTIONS INDISPENSABLES ASSOCIÉES
Beaucoup mais essentiellement:
-Scie à onglet pour le débit du tasseau
-Perceuse visseuse percu pour l'assemblage, perçage du plateau
-Scie jap, lime, ciseau à bois... instruments de mesure

Protections indispensables:
A l'atelier: casque, masque, gandts
Chez moi: euh.. des pompes

L'établi:

(je n'arrive pas à tourner la photo pour hfr rehost )


Je ne suis pas mécontent du motif des dog holes


Système de réduction du bruit actif, haute efficacité acoustique
En fait non, le parquet vibre si je frappe avec une massette
Ah oui, instant
L'inscription "Mur" laisse penser que j'avais identifié cette partie du tasseau pour servir de support et non de pied

Étapes et choix
-Conception sur sketchup, en partie discutée sur le forum, je dirai dans les 5 heures de réflexion et de dessin des différentes versions
-Choix du matos: la conception étant extrêmement simple, ça a été assez vite. Je me suis un peu précipité pour le tasseau, du coup, j'ai un truc sous dimensionné pour le pied, mais je pense que ça ira
Le plateau a été découpé sur mesure chez le fournisseur (qui vend au m², découpe comprise)

Le truc dont j'ai le plus honte :


Et enfin, les fraisages chirurgicaux:




Temps
Hors conception, je dirai dans les 8 heures (préparation/installation)

Coût
Une bonne centaine d'euros. ça pique, mais je n'ai pas eu l'occasion de récupérer beaucoup d'éléments.

Difficultés rencontrées
Une tonne, voici les principaux enseignements:
-Garder la conception la plus simple possible, toutes les autres étapes seront plus aisées, plus sûres
-Préparer au mieux les étapes de la réalisation pour avoir le moins de choix possibles à faire une fois les outils en main. Il faut libérer l'esprit pour se concentrer sur les opérations et... improviser face aux déconvenues
Sans préparation, chaque obstacle devient une perte de temps incommensurable
-Je me suis chié sur pas mal d'étapes notamment:
        -Perçage: j'ai souvent négligé la pièce martyr anti éclatement -> crade
        -Alésage pour les tire fond: percer plus grand que... l'outil qui vient serrer le tire fond, et non pas avoir pour référence le diamètre de la rondelle
        -Pause du pied: c'est le plus foiré... Le contact au niveau du plateau n'est pas nickel, l’équerrage est bof bof, je sens que je vais devoir faire quelque chose bientôt, on verra
Bilan
Je suis plutôt satisfait. Je suis content de m'y être mis plutôt qu'attendre d'être sûr de bien le faire (connaissances techniques et pratiques)
J'ai maintenant un petit établi sur lequel je peux m'amuser et tenter des assemblages faits main sur de petites sections (j'ai des envies de tables basses, tabourets, lampes...)

Points à améliorer
-Sciage à la main. Faut absolument en j'apprenne à scier droit et perpendiculaire. Peut être qu'un établi avec systeme de serrage sera d'une bonne aide (j'ai dû scier le pied dans mon salon)
-Fraisage pour les têtes de vis: fiasco total, soit je n'ai pas la technique, soit le mauvais outil, soit les deux. Je penche pour le premier
-Humilité Nan sérieux, tout prend plus de temps qu'on ne le pense. Et tout contient une difficulté différente.

Prochaines étapes:
-Finir le système presse, merci pour tous vos conseils à ce sujet
-Bricoler des
 rangement et protéger le mur au niveau de l'établi

Outils que j'ai regretté ne pas avoir/Acquisitions prévues suite à ce make :
A ce stade, aucun. Je me suis déjà pas mal équipé. Maintenant, il faut user tout ce matériel

C'est pas du "fraisage" mais de la "gravure" donc, comme avec une pointe sur du bois, là c'est en diamant...

Avec une fine plaque de métal "mou" sur un support souple (cuir, tissus épais) et un embout fin à bout arrondi on peu faire du métal repoussé...



AC peut aussi se lancer dans la gravure à l'eau forte


Je viens de commander un petit module laser pour voir si j'arrive à graver/découper des fines épaisseurs de bois déjà... (placage par exemple)

Avec 2.5W on va pas aller bien loin, mais c'est un test pour voir comment ça se goupille sur la CNC...

je viens de faire le tour de mon outillage et je vais passer une commande.
Il me faut des abrasifs pour :
- ponceuse à bande 75*533
- ponceuse vibrante  93*185
- Ponceuse excentrique D125mm à velcro

J'ai regardé vite fait sur amazon, mais les avis fond peur...
D'habitude j'achète dans les magasin de bricolage, mais la je vais faire une grosse commande donc ça vaut le coups de commander.

Des marques à me conseiller/éviter ?
Des sites de ventes avec du bon matos ?

merci

Norton est une bonne marque.

Mais pose plutôt ta questions dans "Outillage"
http://forum.hardware.fr/forum2.ph [...] #t48813479

Tu pourras faire de la gravure aussi   2,5watt c'est léger pour de la découpe.
