Reprise du message précédent :
Peut-être t'inspirer de l'oeil de boeuf (y en a 2 en FP) non ?

Hello

j'ai voté Cacique il y a déjà quelques temps, c'est purement subjectif et partial parce qu'il faut bien faire un choix parmi toutes les qualitances proposées Difficile de trancher. Et puis aussi, un voisin qui possède une rabot-dégau, comment dire...
Je vois que Skopos est en train de coiffer tout les favoris au poteau on va t'appeler Fillon-les_bons-copos
Je remercie les 2 âmes qui ont voté pour moi
Monsieur PommeC, soyez remercié de la bonne tenue de votre topic c'est très agréable de le lire, les interventions sont pleines d"humour et de jolies choses

Dans quel sens tes hexagones ? Sur chant ou sur plat ? En fonction de l'outillage que tu dis avoir, si c'est sur champ, je dirais des queues droites (l'achat d'une fausse équerre serait un bon investissement), si c'est sur plat, à mi-bois.

si tu veux vraiment te faire chier, tu fais des queues d'arronde Avec tous ces angles ça serait un exercice intéressant

/ retourne lurker

Merci à toi et à tous ceux qui en font un endroit agréable où discuter, échanger et apprendre !

Drapeau.


CR du drapeau stp




Bon, mon cyclone prend l'eau... j'ai toujours pas racheté de mèches bois du coup j'ai pas prépercé, pensant que ça irait quand même car vis de petit diam.

Ben non => ça a fendu

Mets de la pâte à bois dans la fente

J'ai tout de suite mis de la vinylique, l'epoxy était déjà posé ailleurs, je voulais pas qu'elle tire comme ça, esperons que ça sera suffisamment costaud. (y'a un coup de mastic en renfort qui doit arriver, donc ça devrait suffire (epoxy + mastic + vis dans bois fendu)

C'est le karma
Ça ne serait pas arrivé s'il y avait eu un CR

NB : J'attends le tien pour commencer le mie.

Mais il est pas fini, comment veux-tu que je publie le CR

Regarde les CR de Cacique, Cysko, Hobbes

CtrlC/CtrlV....

Bonjour m'sieurs d'ames !

Ca fait pas mal de temps que je ne post rien alors allons y
Le lien sur le blog histoire de me faire des visites dans les stats
https://build.omch.ch/2017/01/29/eclairage-darmoire/

#IAMAMAKER



Éclairage d'armoire IKEA
Matière d’œuvre
Connecteurs 2 pattes, Euroboard, fils électriques, contacteur de porte, passes câbles

Outillage utilisé ET PROTECTIONS INDISPENSABLES ASSOCIÉES
- Perceuse
- Limes
- Fer à souder
- Lunettes de protection
- Visserie

Étapes et choix
L'idée de la chose est de permettre de voir un minimum le contenu de l'armoire sans devoir allumer la lumière dans la chambre pendant que l'autre dors encore. Ikéa vend tout ce qu'il faut mais pour être franc je n'ai pas regardé ce qu'ils proposent et je crois de toute façon que mon système est bien mieux
Nous avons un dressing en 3 parties et l'idée était de pouvoir allumer chaque partie indépendamment des autres et de manière automatique lorsque la porte s'ouvre.

J'ai donc commencé par acheter un petit kit comprenant 4 barres de LED avec un mini boîtier de connexion et un interrupteur à main. J'ai modifié un peu le tout à l'arrache pour y rajouter un contacteur et voilà. Le tout installé dans la première partie de l'armoire.
Le système étant relativement basique (le boîtier de connexion ressemble à ce que je vais faire plus bas), j'ai lancé la fabrication du modèle 2.0 pour l'autre partie. J'aurais pu tirer des câbles dans toute l'armoire et connecter la totalité des LED sur le même boîtier mais ça aurais impliqué un allumage total de l'armoire, même si on n'ouvre qu'une des portes... pas bien grave mais pas très propre

On part donc sur de l'euroboard avec des bêtes connecteurs 2 pattes (les mêmes que dans le kit original), le tout qu'on va intégrer dans un petit boîtier de 35mmx35mm

Les bandes de cuivre de la board étant toutes dans le même sens, c'est super simple de faire ce genre de petit montage

On prépare ensuite les ouvertures pour le passage des connecteurs... le tout bien entendu avec ma précision habituelle

On termine le tout à la lime, le plastique n'étant pas le plus difficile à travailler

Les connecteurs devant être tous alimentés en même temps, j'ai rajouté une petite série de ponts qui vont bien et à base de trombone de bureau par ce que c'est tout ce que j'avais sous la main . Notez que le trombone se soude particulièrement bien à croire que c'est les mêmes fils qu'on utilisait en atelier !

Pour faire les choses plus propre que dans mon premier essai, j'ai rajouté un connecteur perpendiculaire aux autres pour brancher le contacteur de porte, mais comme j'ai oublié de faire une photo, vous ne le verrai que dans sa version fermée

C'est le même connecteur à l'exception que j'ai coupé la petite patte de plastique qui suit les 2 broches et j'ai fait un trou plus petit pour qu'on ne confonde pas les connecteurs des LED avec celui de l'interrupteur.

On relie le tout avec un petit fil et hop

Pour le fil en question, j'ai pris du super light étant donné qu'on va passer du 12V avec moins d'un ampère.

Avant d'installer le tout on fait quand même un petit test avec vidéo à l'appui    https://build.omch.ch/wp-content/up [...] st-led.mp4

Le kit d'origine était fourni avec un transfo de prise tout con mais limité à 0.5A. Comme je vais brancher plus que les 4 barres d'origine, j'ai dégagé le tout pour le remplacer par un truc d'halogènes que j'avais récupéré je ne sais plus où

Le transfo en question sort par contre du 12V alternatif, j'avais prévu de le redresser mais les test étant largement concluants sans redresseur, j'ai laissé le tout comme ça. Ca ne scintille même pas à l'oeil donc osef
Le gros avantage des armoires IKEA est la présence de trous partout, du coup un simple insert permet de visser ce qu'on veut, n'importe où. J'ai même intégré une petite tige en bois sur mon modèle 1.0 et je peux le déplacer comme je veux dans n'importe quel trou

Ces barres de LED étant quand même relativement moches et surtout agressives pour l'oeil quand elles éclairent en pleine tronche, j'ai tenté de planquer le tout le mieux possible. Je suis donc parti sur une installation derrière les tringles à vestes en utilisant les petits clips +vis fournis dans le kit. J'ai juste du faire 2 trous + taraudage dans les tringles. Pour faire les choses propres, j'ai passé les câbles dans la tringle.

avec sortie de l'autre côté et passage des fils dans des passes câbles.

Pour le contacteur, j'ai pu récupérer plein de trucs sur des vieux serveurs au boulot, c'était ceux utilisés pour la détection d'ouverture de boîtier

Installé dans le coin sous la charnière pour le protéger un minimum des lançages de bordel inopinés dans l'armoire
La section des fils n'étant pas bien grosse, tout est planqué dans des passes câbles fermés histoire d'éviter d'arracher le système tous les 2 jours.
Pour le passage des câbles d'une portion de l'armoire à l'autre, j'ai utilisé les pré-trous IKEA que j'ai terminé à la mèche de 4 histoire de les relier d'un côté et de l'autre.

Au final ça fonctionne plutôt pas mal avec un éclairage par dessus pour les vestes et chemises

et par dessus également pour les autres rayonnages (j'ai simplement vissé la barre au milieu, sous le rayonnage supérieur)

Temps
Environ à peu près le truc n'est pas bien compliqué mais j'ai quand même tendance à analyser 10 fois le même truc avant de poser un câble... du coup comme je fini par me dire "bordel c'est qu'un câble" je lance le tout à la bourrin après 1h d'analyse et au final ça prend 10 minutes à poser...

Coût
- 4 barres de LED: 30 CHF
- Transfo: récup
- Fiches 2 pattes: moins de 1 CHF pièce
- Fil électrique fin: moins de 1 CHF le mètre
- Passes câbles: environ 1 CHF le mètre

Difficultés rencontrées
Pas grand chose à part le bordel dans l'armoire qu'il a fallu ranger comme il faut une fois le tout terminé
J'avais déjà fait une première version de l'installation mais le connecteur de porte avait été câblé à l'arrache et du coup c'était nettement moins propre

Bilan
Optionnel :  rien
Outils que j'ai regretté ne pas avoir/Acquisitions prévues suite à ce make :
rien

Sympa et très bien intégré, ça donne des idées.

Plutôt satisfait pour mes premiers assemblages tenon / mortaise à la main

- déménagement : OK
- tri du garage qui servait de stock : OK

à faire :
- établi(s)
- électricité
- rangement mural pour les outils

machines à acheter :
- étau digne de ce nom
- scie plongeante
- surement pleins d'autres

Merci pour votre aide.

Oui c'est sur chant. Il y avait un projet étagères en nid d'abeilles qui aurait pu correspondre mais il a disparu

Les queues droites me paraissent inaccessibles pour mon niveau avec cette histoire d'angles

Savez vous s'il existe des equerres de fixation avec des angles spéciaux ? Je pourrais ainsi juste biseauter mes chants et les fixer par l'arrière avec les équerres ?

Cet avis partial

Ça me va bien que Skopos soit devant, d'une je pense qu'il le mérite (pour ses réalisations manuelles mais aussi pour le partage de son savoir), mais c'est surtout que si je suis devant, je vais avoir du mal à m'envoyer à moi même la Redface Wax©®™

+1 pour la création et la tenue du topic par Mr Cerise.  Sans lui, rien de tout ça n'aurait vu le jour

Il devrait y avoir un trophée pour les meilleurs tauliers.
................
J'avais du retard sur les derniers CR, bravo à tous ! Le nombre de participants est en augmentation, le trophée 2017 ne sera que plus dur à gagner encore Je sens que Mr Kay va nous éblouir cette année...

Maître Skopos caracole touours en tête

Pour 2017, le topic veut de la tradition, de l'authenticité, et du savoir-faire

No-bullshit

je remercie par ailleurs la personne qui a voté pour moi

Moi j'ai voté pour moi même par peur de finir avec zéro voix

Hello

J'ai une question, à Cacique dans un premier temps, suite à son CR ( http://forum.hardware.fr/hfr/Discu [...] #t45715094 ) et à d'autres dans un deuxième temps

Quelles sont les dimensions de ta table Cacique

Pour une table de 4 mètres de long, il faut augmenter les sections, ou rajouter des renforts, ou d'autres pieds ??

Elle fait:  L 213cm x l 107cm x H 77cm

Si tu veux doubler, tu rajoutes 2 pieds + les sections qui vont bien.  Tu fais 2 tables comme la mienne que tu assembles ensemble quoi


OMG cette clé à molette

Fillon ?


Pratique et bien fait
Tu risques pas d'arracher la led avec le cintre ?


#iamamaker

Fabrication d'un tranchet

Matière d'oeuvre : sapelli, charme, un morceau de lame de scie, tige laiton 5mm

Outils : ensemble d'outils à main habituels pour le bois + wastringue, scie à métaux, limes, chalumeau, perceuse, Dremel (+epi)

Il y a à peine plus d'un an je postais sur le topic mon premier CR, sur le recyclage de 2 couteaux en tranchets ; ils m'ont fidèlement servi (surtout le noir) et continueront encore à le faire certainement. Aujourd'hui c'est du 100% fait-maison mais rien de bien compliqué, j'y vais doucement : 2 plaquettes, un intercalaire,  un bout de métal et qq cm de tige en laiton.

J'avais déjà découper un morceau de vielle lame de scie à la cisaille il y a un moment, dans l'idée de fabriquer tranchets et autres petits outils.
Avant d'attaquer la mise en forme j'ai détrempé la lame en la chauffant au rouge, puis en la laissant refroidir. Quelques coups de scie et de limes plus tard j'ai une forme qui me convient.

J'ébauche également le tranchant à la lime. Je fais un simple biseau car ce tranchet servira essentiellement en conjonction avec une règle.

Puis je perce...

... oh un pansement.
Je savais bien que c'était une idée con d'espérer pouvoir retenir la rotation de la lame pendant le perçage, mais je l'ai fait   (c'est peut-être ce qu'on appelle le biais d'optimisme, ça m'a déjà valu plsrs blessures   )

Bon il faut des plaquettes... mmmh voyons ces bouts de sapelli... ils étaient prévu pour le trusquin, pas grave j'en referrai

Je colle ensuite un généreux morceau de charme sur l'une d'elle pour réaliser l'intercalaire. Loin d'être parfait mais ça devrait aller

Ensuite je trace le contour de la lame pour créer son logement dans l'intercalaire.

Je perce les trous dans la première plaquette simplement en mettant la lame à sa place, puis je me sers de la première pour percer la seconde. J'ai un peu chié l'un des trous qui est en biais

Après j'assemble provisoirement les 2 à l'aide de double-face et j'attaque la mise en forme a la lime et au vastringue.

Le tranchet est resté en l'état un mois au bout duquel je me lance enfin dans le trempage et la fixation de la la lame.

J'ai trempé à l'eau après avoir porté au rouge (pas d'aimant sous la main). Pour le revenu ça me faisait chier de faire chauffer la lame 1h au four. J'ai appliqué une technique alternative qui consiste à faire chauffer prudemment le métal au chalumeau jusqu'à ce qu'il prenne une couleur jaune paille à l'endroit désiré (sur le tranchant quoi). J'ai peut-être chauffé un peu trop.
En tout cas j'ai une lame assez dure et je suis bien content d'avoir des plaques diamantées pour l'affuter. Je verrai à l'usage si le tranchant tient bien.

Je colle la partie lame à l'époxy et le reste à la colle à bois. Puis j'insère les 2 morceaux de tiges laiton pour faire les rivets.
Là ça a merdé et j'ai un peu forcé. Résultat, j'ai un peu arraché en sortie

C'est l'occasion de tester la pâte à bois à l'époxy. Je fais un peu de sciure que je mélange à de la colle... ça fait le job mais on voit une différence de teinte, et il faut faire gaffe à ce que le mélange soit homogène, je pense que j'ai un peu merdé sur ce point car une partie de la pâte s'est arraché au nettoyage.

Finition avec un légère couche d'huile puis gomme laque et cire.

Gros plan sur la lame. Je ne l'ai pas nettoyé pour garder un repère, on voit les différentes couleurs...
Comme vous le noterez la forme a changé, c'est plus court ; j'ai pété le bout en essayant de redresser (biais d'optimisme bis)
J'ai fait également un tranchant  sur le haut pour tester un truc mais ça marche pas terrible

Le voici à côté de mon premier tranchet de récup. C'est plus long, c'est plus gros
Je l'ai mieux en main et je suis plus à l'aise pour ce type de prise que je trouve plus confortable et qui permet de garder l'index en contrôle et d'utiliser le pouce en pression.

Bilan : je ne le trouve pas d'une forme très agréable esthétiquement    mais le bois est joli (les photos ne lui rendent pas justice) et surtout il est confortable, et c'est bien le principal. En tout cas ça m'a donné envie d'en faire d'autre à l'occasion, et des petits couteaux aussi

Outils que j'ai regretté ne pas avoir : une perceuse à colonne

Pour un soie si courte, j'aurais pas fait de plaquette mais coupé a la scie dans le morceau de bois massif.

Je suis pas fan non plus de la ligne, hop, un autre !

PS : le jour où t'auras la PaC, t'eviteras de tenir la lame de couteau a la main. On appelle ca un mixer plongeant sans carter. Et t'auras pas un bandage, mais une knacki-mini pour l'apéro.

Ps2 : c'est pas gênant la lame si courte pour tracer contre un morceau de bois ?

+1 pour la lame courte

Je suis surpris par les erreurs de débutant venant de votre part Mr Pos      Étiez-vous à jeun lors de la réalisation de cet objet?

Avec la découpe du doigt en knacki-mini pour l'apéro, ça se tient....

Le travail du bois reste joli néanmoins

Ah mais moi je veux pas de pieds supplémentaires

Sinon une de 3 mètres, ça doit passer sans pieds intermédiaire

EDIT: Skopos

3 mètres sans pieds intermédiaires, il faudra pas danser dessus à la fin du repas

C'est limite en portée quand-même...à moins peut être de prendre des sections plus grosses pour la structure.

Il va falloir prévoir un support au centre du plateau, et bien épais pour que ça tienne, et des grosses sections sur les côtés/piétements. Mais 3m de long c'est possible.

/e après avoir vu la table, non, ça passera pas avec ce genre de piètement.

Bastaing 75x63 pour la structure ?? Ils m'en restent quelques uns. La table s'envolera pas ceci dit

Le poids fera qu'elle va cintrer.

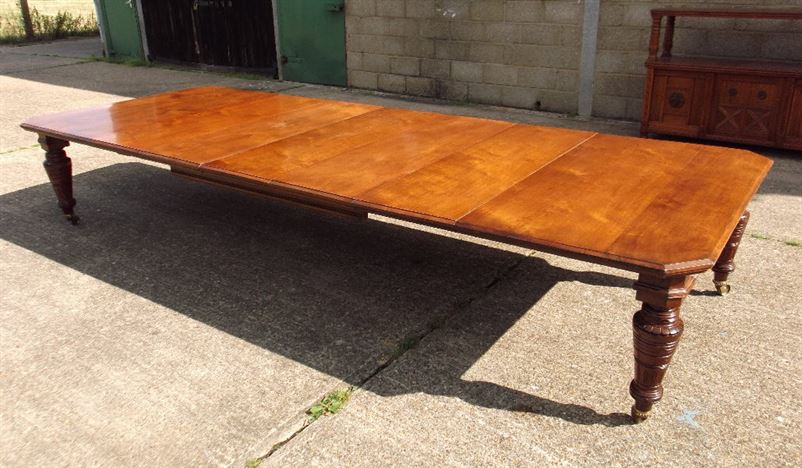

Ils font comment pour celle là


Bah alors, cette bête erreur... on dirait moi avec mon Mésographe mais en pire

C'est jamais la même teinte (je pense que c'est du à la fois à la moindre densité de matière colorée et à l'orientation différente des fibres qui ne renvoient plus la lumière de la même manière)
On voit toujours la réparation mais ça reste plus discret que sans la sciure...

Gomme laque puis cire ? Tu es sûr que la cire pénetre du coup, ou ça reste juste une couche au-dessus (qui partira avec l'utilisation) ?

Ah ça, le coup des rivets en biais ça te gâche une finition !
Moi aussi il m'en faudrait une... la Bosch du taulier, si j'ai la place... un jour...
Pour le polissage ça doit être pratique (mais moins crucial que pour le perçage)

Pareil : ergonomique ≠ beau à l'oeil , surtout si on fait un manche non-ambidextre et avec des creux pour les doigts, on obtiens une di-symétrie et un aspect bosselé peu "stylique" ...

Mais OSEF sauf si...

#Blig-blingViktim
On verra ton premier outil fait main et ergonomique...

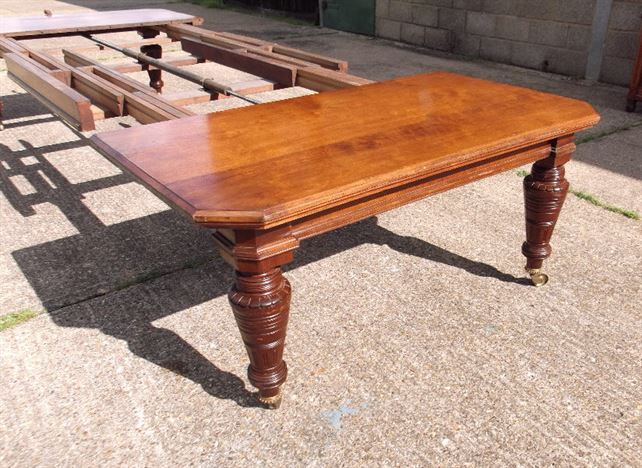

Y a pas de grosses glissières en métal dessous (planquées derrière du bois) ?


Deux IPN

J'ai la solution sinon:



Ça fait rustique

Ah oui, des bastaings posés comme ça aucun soucis, ça tiendra

Et ça bougera aussi
