Ceci est actuellement un brouillon, je mettrais à jour ce post dans les jours qui viennent, je suis en train de monter une config avec un Vapochill LS, boitier d'époque etc

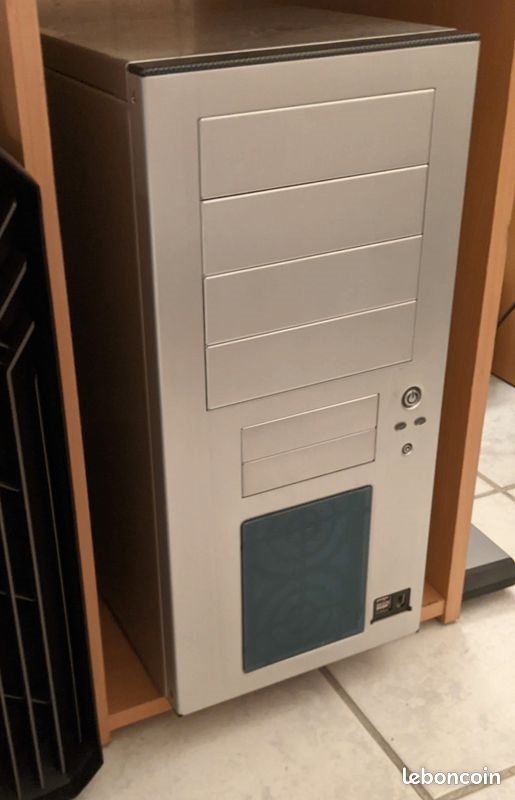

Le boitier en question, acheté sur le fofo à bluesnakes :



Il s'agit d'un des rares boitiers qui corresponde parfaitement aux dimensions du boitier Vapochill, et avec l'alimentation en haut, ces deux conditions sont introuvables en neuf actuellement

Le détail de la configuration sera le suivant :

Alim Corsair HX1200i
Asus P7P55D
Intel Core i7-870
4x4Go G.Skill DDR3-1600 (PC3-12800 CL9-9-9-24 1,5v)
Crossfire AMD Radeon R9 270X
SSD Samsung 1 To x2
Boitier alu Owltech OWL-ASOP-03 (équivalent Lian Li, qualitatif avec panneau pour la carte mère amovible, vis à main)

19/02/2024 :

Je suis en train de désosser le boitier, faire sauter les rivets, enlever les cages qui poseront problème avec les fixations requises, faire les découpes nécessaires etc



J'ai acheté un carton de chutes d'Armaflex sur Leboncoin pour remplacer la mousse manquante, ça devrait le faire

20/02/2024 :

Découpes de la partie basse faites :



On remets la cage du haut avec des rivets (j’ai découpé la partie basse pour laisser la place des fixations) :



22/02/2024 :

Fixation  des caches 2,5 qui n’avaient plus de support depuis la découpe des cages.



Prochaine étape, création d’une ouverture sur la plaque de fixation de la carte mère afin d’avoir accès au dos du socket sans tout démonter.



Ayant la chance d’avoir 2 i5 750, je ferai dans un premier temps quelques tests d’overclocking sous WC AIO pour ensuite monter directement le meilleur avec le vapochill.

04/03/2024 :

Découpe de la trappe, j'aurai du la faire un peu plus large vers le bas mais je la retoucherais avant montage du Vapochill, je vais bientôt attaquer les tests en watercooling, la config est montée



17/04/2024 :

Arrivage d’un petit crossfire de R9 270X pour le projet :



26/04/2024 :

Réception d'un i7 870 qui va remplacer le i5 750

06/05/2024 :

Bon il ne manque plus grand chose, la config est prête, le démarrage du PC par le Vapochill est validé.
J'ai préparé une backplate, il ne me manque plus qu'à commander de la graisse diélectrique, et à recevoir le heater pour la backplate, en espérant que cela fonctionnera.

Quelques photos :







20/05/2024 :

Dernière ligne droite cette semaine

Isolation de l'arrière de la carte mère :



Essais avec une backplate métallique, mais que j'aurais dû recouper :





J'ai finalement opté pour la solution de facilité avec la backplate plastique précédemment récupérée d'un ventirad :



Isolation autour du socket :









Je vais quand même commander un autre tube de graisse diélectrique à mettre autour du CPU avant de mettre mes essais car il y a encore des trous entre le CPU et la mousse

Montage final fin de semaine si tout va bien

Première question, je n'ai pas les pads de mousse isolante avec mon Vapochill :



Par quoi remplaceriez-vous cela ?
J'ai vu des plaques style isolation pour insérer sous les machines à laver ou autre mais je n'ai pas trouvé l'équivalent exact de ce qui est en photo ci-dessus.

Trop cool !

drapal, forcément.

Ces plaques là n'isolent pas thermiquement. Cherche plutôt du côté d'un chauffagiste et de l'isolant qu'il met autour des tuyaux.

Regarde Armaflex, pour citer une marque parmi tant d'autres

Merci beaucoup

Boîtier désossé et découpes en cours.



J'ai acheté un carton de chutes d'Armaflex sur Leboncoin, ça devrait le faire

Découpes de la partie basse faites :



On remets la cage du haut avec des rivets (j’ai découpé la partie basse pour laisser la place des fixations) :


Fixation  des caches 2,5 qui n’avaient plus de support depuis la découpe des cages.



Prochaine étape, création d’une ouverture sur la plaque de fixation de la carte mère afin d’avoir accès au dos du socket sans tout démonter.



Ayant la chance d’avoir 2 i5 750, je ferai dans un premier temps quelques tests d’overclocking sous WC AIO pour ensuite monter directement le meilleur avec le vapochill.

Ça promet !


C'est assez fou de voir l'évolution de mon ancien boîtier. Lui qui avait commencé sa vie il y a littéralement 20 ans avec un AMD 64 3000+

Content de voir qu'il continue sa propre vie

Bonne idée la découpe de l'ouverture sur le support de la carte mère pour accéder à l'arrière du cpu. Ça m'aurait pu m'éviter de démonter la carte mère pour tomber le ventirad pour l'expédition

Beau projet




Merci

En ce moment c'était les vacances scolaires donc moins de temps seul à pouvoir découper au Dremel etc mais ça va reprendre bientôt

Découpe de la trappe, j'aurai du la faire un peu plus large vers le bas mais je la retoucherais avant montage du Vapochill, je vais bientôt attaquer les tests en watercooling, la config est montée


Génial j'adore ce challenge!

Drapal bien évidement.

Bon je reprends enfin un peu le projet

Je suis dans les tests d'overclocking, je suis en train de tester mes 2 Core i5-750 à 4 Ghz pour voir lequel est le meilleur, je pourrais ensuite passer au montage de la config finale

Tu lui mets combien d'offset de tension au mien pour qu'il tienne 4 Ghz ?

Là j'ai enfin un OCCT stable depuis 30 minutes : 1,425 v (bios, relevé OCCT 1,32 v) et CPU à 71°

Edit : par défaut le bios minimise le voltage, j'ai donc activé l'option vdroop pour bien avoir le voltage choisi...

Stable à 4,2 Ghz en WC AIO, je vais donc sélectionner ce CPU

Le mien?
Dire qu'il tournait comme un i5-760, je ne l'ai pas poussé plus. Je ne me rends même pas compte de la tension que tu lui appliques, la tension est à combien par défaut ?

Attention qu'un cpu refroidit sous aio n'as pas le même comportement sous froid c'est la toute la difficulté.
Peut être un cpu donne rien en ambiant et sous froid oui ^^


Oui
1,45 là pour mes tests.

D’origine je sais plus, on doit être autour de 1,2.


Effectivement il me semblait bien aussi, on verra bien

Je ne lui j'appliquais pas de tension supplémentaire, je n'en attendais pas non plus des miracles. Ça reste impressionnant de voir ce qu'il prend avec 0.25V en plus

Bon j'enchaine les déconvenues sur ce Vapo, mon vendeur (HFR pourtant) n'a pas été super réglo et depuis le début il me manque la moitié de la visserie, des câbles ou fixations.

Je me suis débrouillé pour acheter ce qu'il fallait pour les fixations.

Mais plus grave, il me manque le heater pour la backplate

Je ne le trouve que sur un site apparemment plus actif depuis des années :

http://shopeu.dimastech.com/en/bac [...] ge-systems

Je vais quand même essayer de les contacter, ou de contacter Asetek direcement, on sait jamais s'ils avaient un vieux stock

Sinon j'essaierai de bricoler celle de l'autre évaporateur (socket différent).

Edit :

Bon j'ai pris ça sur Aliexress, on verra bien

https://fr.aliexpress.com/item/1005 [...] pt=glo2fra

Arrivage d’un petit crossfire de R9 270X pour le projet :


Miam!

J'ai reçu aujourd'hui un i7 870 qui va remplacer le i5 750

trop cool le projet :::

Merci

Bon il ne manque plus grand chose, la config est prête, le démarrage du PC par le Vapochill est validé.
J'ai préparé une backplate, il ne me manque plus qu'à commander de la graisse diélectrique, et à recevoir le heater pour la backplate, en espérant que cela fonctionnera.

Quelques photos :







J'en ai profité pour mettre à jour la config en premier post

Ça avance bien !

Ce n'est plus la même alim (en plus du nouveau cpu et gpus ), et t'as aussi changé les ventilos non ?

Oui j’ai mis une plus grosse alim pour supporter un gros oc cpu, et les deux GPU.

Ces ventilos étaient sur un autre boîtier old school et s’éclairent en vert fluo comme à l’époque

Le plus compliqué à faire sera l’isolation.

J’ai commandé de la graisse diélectrique pour le socket :

https://www.amazon.fr/gp/product/B0 [...] UTF8&psc=1

Du ruban électrique pour le tour du socket :

https://www.amazon.fr/gp/product/B0 [...] UTF8&psc=1

Et j'ai de l'armaflex.

J'hésitais avec du spray isolant, j'espère que ça va le faire.


Le rubant isolant autour du socket c'est top c'est ce que j'utilise lors de mes cessions d'overclocking avec ma cascade et pourtant j'utilise uniquement du papier épais de mécanisien pour absorber l'eventuel condensation et je n'ai jamais rien tué.

Le projet avance bien c'est cool.

La vaseline ça fonctionne a la place de la graisse diélectrique.

Me reste du sealstring en vente pour isoler

Bon on ne dirait pas mais j'avance, malgré plusieurs projets en parallèle sur d'autres configs

Ce soir j'ai changé la mousse de l'évaporateur qui s'éffritait par de l'armaflex tout neuf, j'ai innondé le socket CPU et ses pins de graisse diélectrique (la première fois on croise vraiment les doigts pour que le PC redémarre bien !).

J'ai commandé un multimètre car le heater que j'ai commandé pour la backplate chauffe vraiment beaucoup en 12V (on se brule les doigts), je vais voir si je trouve à l'alimenter en 5V pour comparer.

Pour les connaisseurs, ce heater à l'arrière de la carte mère doit chauffer à ce point ?
Est-ce qu'il agit un peu comme les modules à effet Peltier ?
J'ai peur d'avoir l'effet inverse si je rend le dos du socket brûlant

Je sais plus si c'était 12v ou 5v pour la résistance arrière avec mon Mach2gt, toujours et il qu'au bout d'un an de fonctionnement les cms au dos de la mobo sont tombé tout seul   , pour du h24 un Dod c'est pas top, la mobo morfle.

Je te rassure c’était pour passer mon envie d’en avoir un, une fois terminé je vais faire quelques tests pendant quelques semaines et j’y toucherai plus
