Bienvenue sur ce modeste workblog.
Vous pourrez y suivre un projet qui me permettra de réaliser plusieurs trucs qui me trottaient dans la tête depuis un moment :


• déjà l'heureux propriétaire d'un A4-SFX silver, j'ai bien envie de tester son "grand" frère le A4-H2O ;
• intrigué par les mini pompes pour WC d'Alphacool, je vais profiter de la compatibilité du A4-H2O avec les AIO de 240 mm pour intégrer la DC-LT2 dans une boucle CPU custom ;
• je n'ai jamais assemblé de configuration full AMD, je vais vite corriger ça en testant leur dernière génération de CPU/CG.

Je vais me faire plaisir tout en restant raisonnable et créer une configuration équilibrée et adaptée à l'usage que je compte en faire : console de jeux et multimédia de salon sur une TV 4K.
En gros, je veux éviter au maximum les lumières et les bruits parasites durant le visionnage d'un film tout en étant capable de jouer en 4K@60fps synchro verticale activée.

Afin de limiter la douloureuse , j'ai privilégié l'occasion ou le "neuf" de seconde main et je suis resté sur un b650i minimaliste sans PCIe gen5 ni wifi7. Exit aussi les LED RGB et autres joyeusetés…

Et comme je viens de trouver une carte graphique, la liste est complète!

Le boitier :

- un Lian Li A4-H20 argent/noir mat (occasion/HFR)

La base de la configuration :

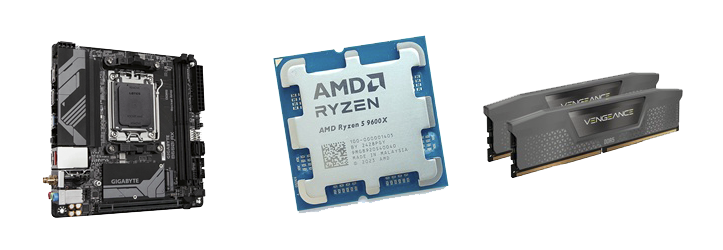

- une Gigabyte b650i AX rev. 1.1 (neuf/Amazon)
- un Ryzen 5 9600X (occasion/LBC)
- un kit DDR5 Corsair 32GB (2x16GB) 6000MT/s CL30 AMD Expo (occasion/LBC)

La carte graphique :

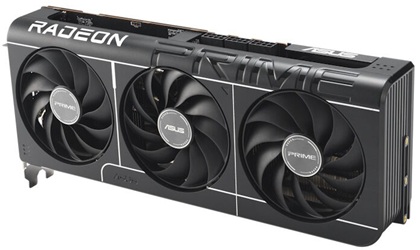

- une ASUS Prime Radeon RX 9070 XT OC Edition ("neuf"/LBC)

Le reste de la configuration :

- un WD_BLACK SN850X 1TB (occasion/Amazon Warehouse)
- un Samsung 990 PRO 2TB (que je possède déjà)
- une alimentation Silverstone SST-SX800-LTI (occasion/HFR)

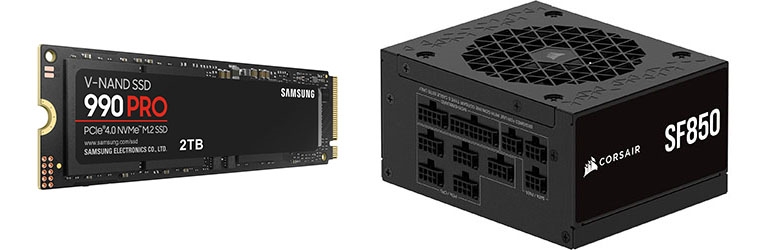

- une alimentation Corsair SF850 (2024) (neuf/Amazon)

Le watercooling Alphacool :

- un waterblock Eisblock XPX CPU ver. polished clear et deux ventilateurs Arctic P12 PWM PST (que je possède déjà)
- des embouts HF droits noir mat, du tube AlphaTube HF 13/10 clear (occasion/LBC)
- des raccords à coiffe HF TPV/metal droits et à 90° rotatifs, du tube TPV en 12,7/7,6 (neuf/shop.alphacool.com)
- des connecteurs Eiszapfen L rotatifs à 90° noir mat et un radiateur NexXxoS ST30 Full Copper 240mm ("neuf"/LBC)
- un pompe DC-LT 2 2600rpm Ceramic et un Eisstation Solo Top Eisbaer LT (Solo) - black (neuf/shop.alphacool.com)
- en guise de liquide de refroidissement, du concentré EK Cryofuel clear dilué au 1/10 dans de l'eau déminéralisée (que je possède déjà)

Voilà, ça devrait le faire!

NB : je commence tout juste à recevoir le matériel et donc je ne m'attaquerai aux premiers montages qu'en début de semaine prochaine...

J'ai reçu le 9600X d'occasion : testé vite fait avec un ventirad à 7€, il est bien reconnu par la carte mère.
J'en ai profité pour mettre son bios à jour et vérifier le bon fonctionnement du SSD acheté sur Amazon Warehouse après lui avoir ajouté un dissipateur thermique.

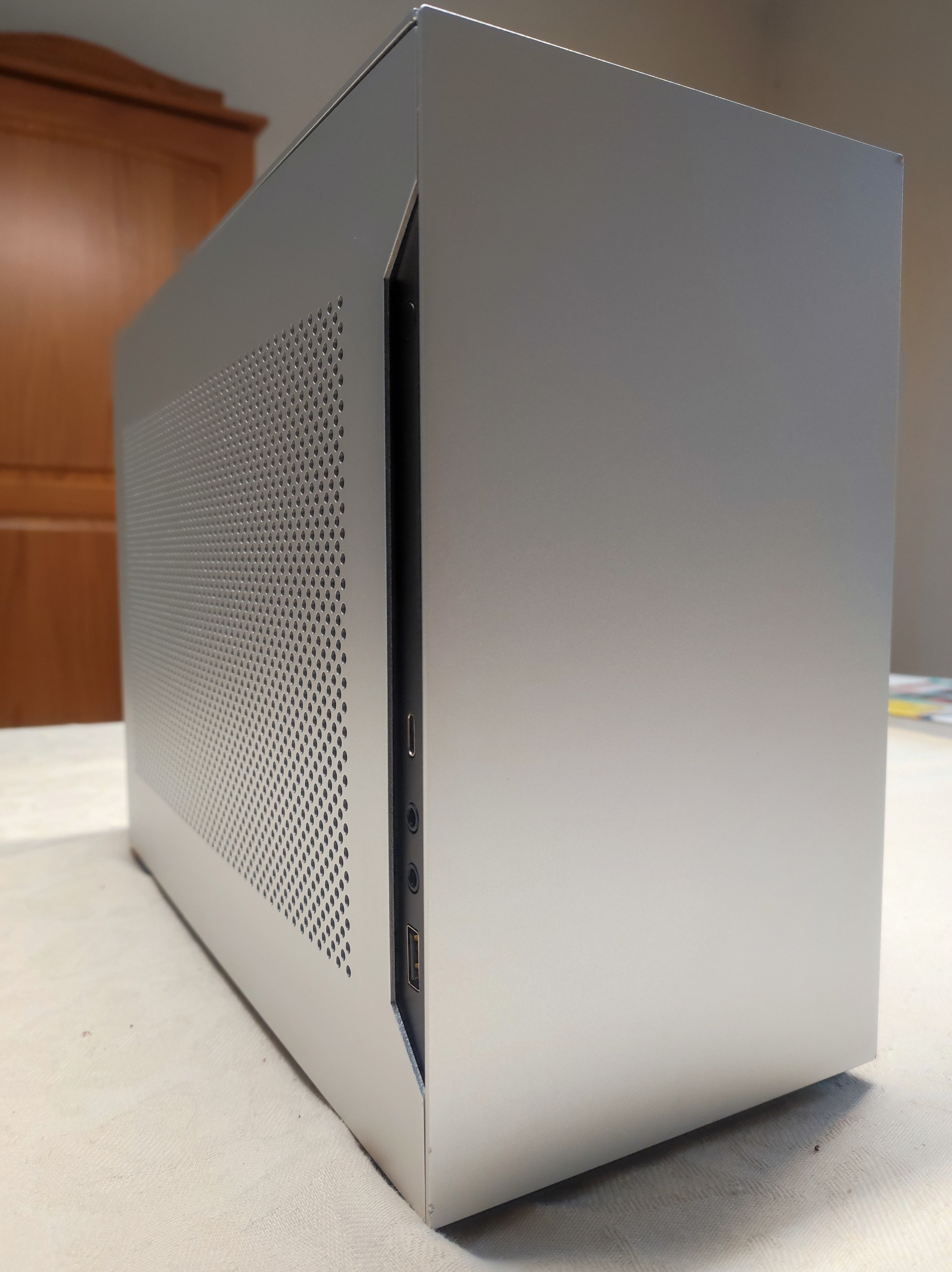

J'ai reçu le boitier et l'alimentation : juste déballés.



Enfin, j'ai reçu le kit de ram mais le vendeur a mélangé les barrettes des deux kits donc retour à l'envoyeur...



EDIT : le matos pour le watercooling est là et la ram est sur le chemin du retour. La 9070XT arrive!

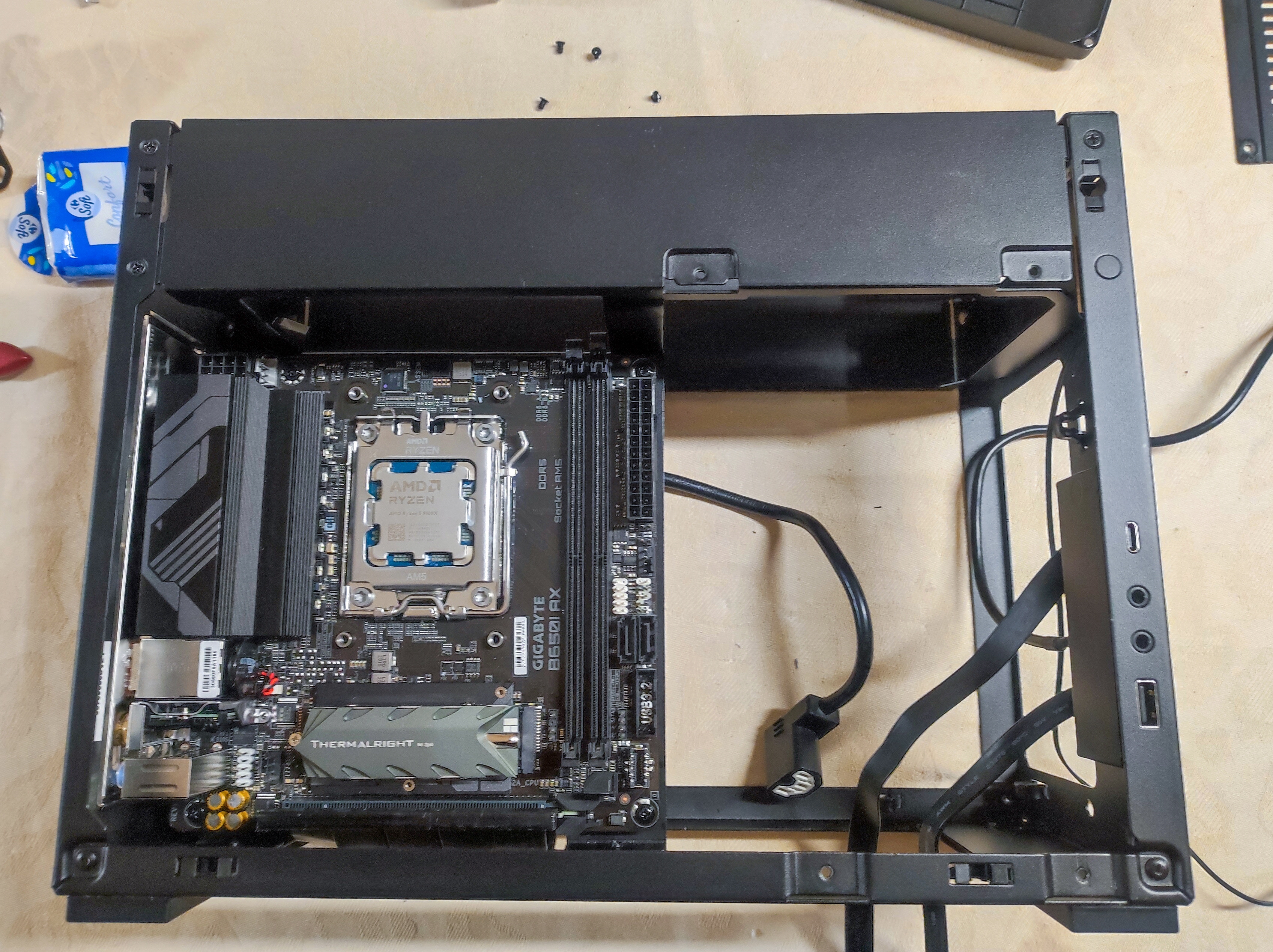

Le kit de ram est de retour (avec les bonnes barettes   ) : premier montage en aircooling vite fait dans le A4-H20 pour vérifier que tout rentre et fonctionne bien ensemble.



Le 9600X a atteint 94°C après un memtest86 : le ventirad a 7€ est un peu juste. Le watercooling custom règlera le problème. EDIT : avec le mode ECO 65W c'est mieux aussi…

Je m'occuperai du côté carte graphique quand elle sera là puisque le vendeur ne l'a toujours pas envoyée… ce n'est pas un soucis avec le A4-H20 : je pourrai même compléter le watercooling sans elle, je dois juste penser à passer les 3 prises d'alimentation 8 pins du bon côté.

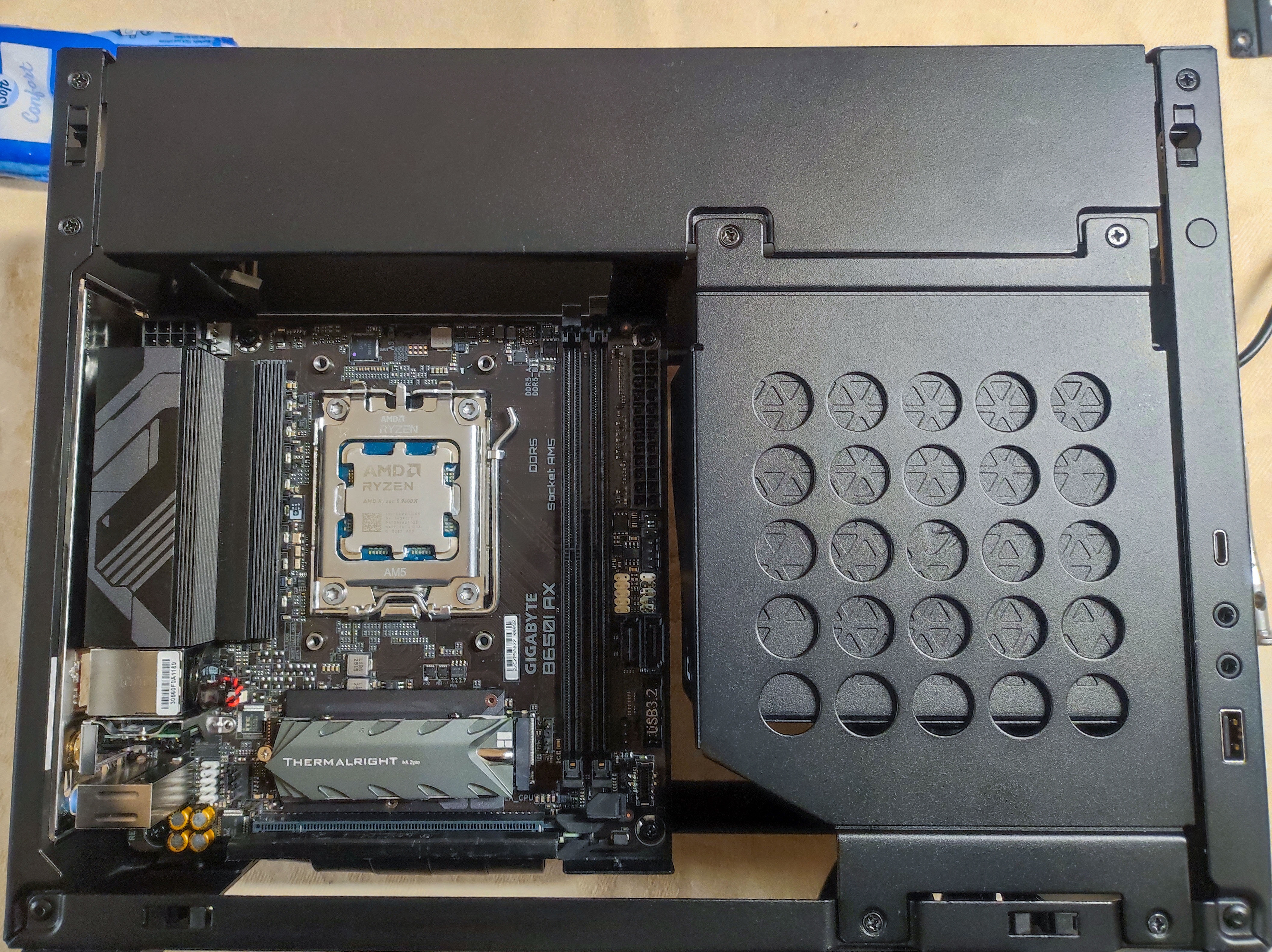

Tout a trouvé sa place sans trop de problème mais je regrette d'avoir pris une alimentation SFX-L : c'est ultra juste pour plier les câbles au niveau des branchements! Avec une SFX, ça doit même être possible de placer un ventilateur de 15mm d'épaisseur (avec une grille) juste en dessous comme ça se fait sur un A4-SFX et d'apporter un peu d'air frais, même si ce n'est pas prévu d'origine. On verra les températures à l'utilisation.

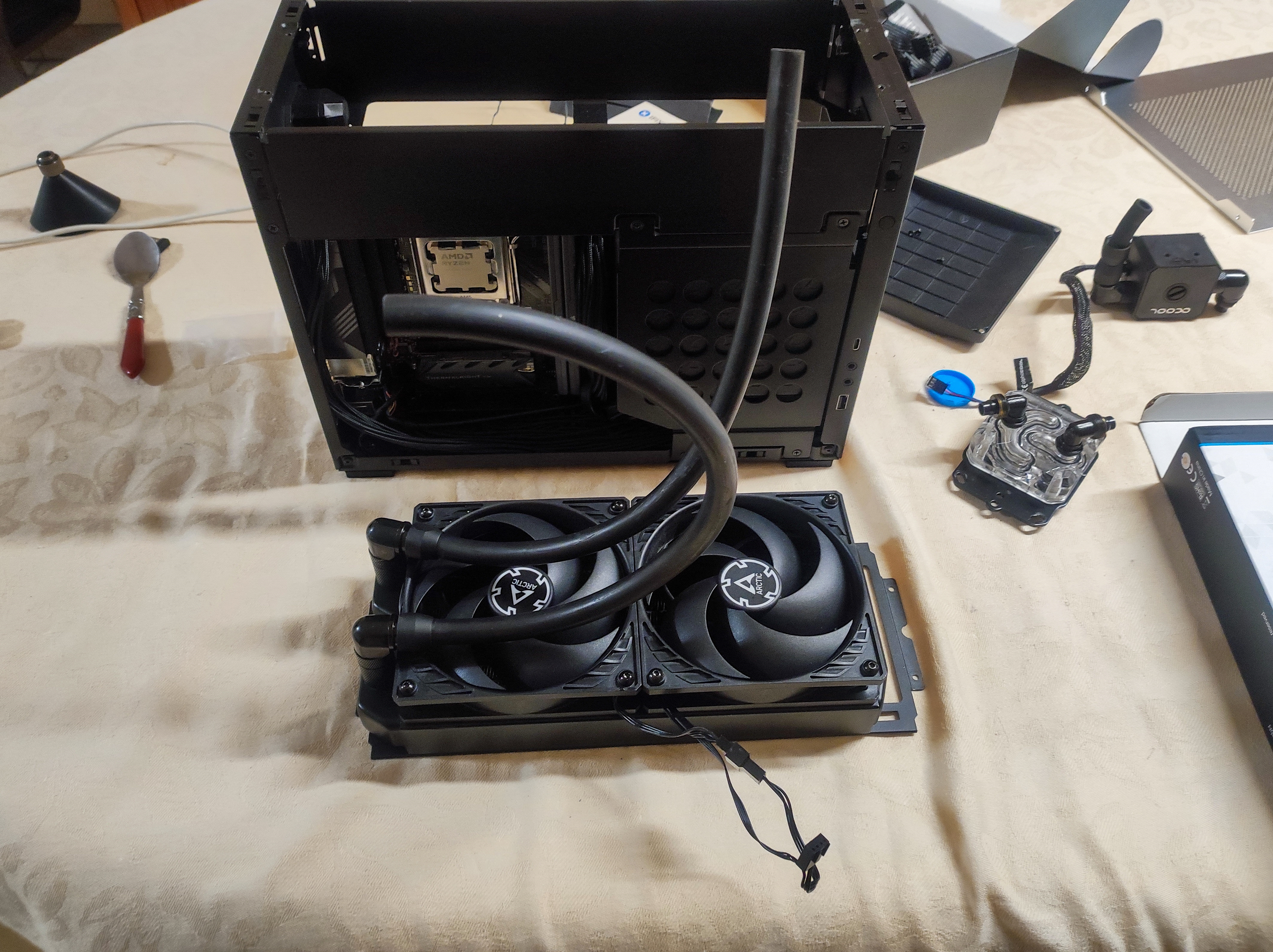

Sinon j'ai déjà placé le radiateur et ses ventilateurs pour me faire une idée et j'ai bien fait : j'ai dû commander deux rallonges de 2 cm pour pouvoir placer deux raccords à 90° sur le radiateur et j'ai repris des adaptateurs à 90°, juste au cas où.

En attendant de pouvoir finaliser le watercooling, je vais installer Windows 11 et tout ce qu'il faut…

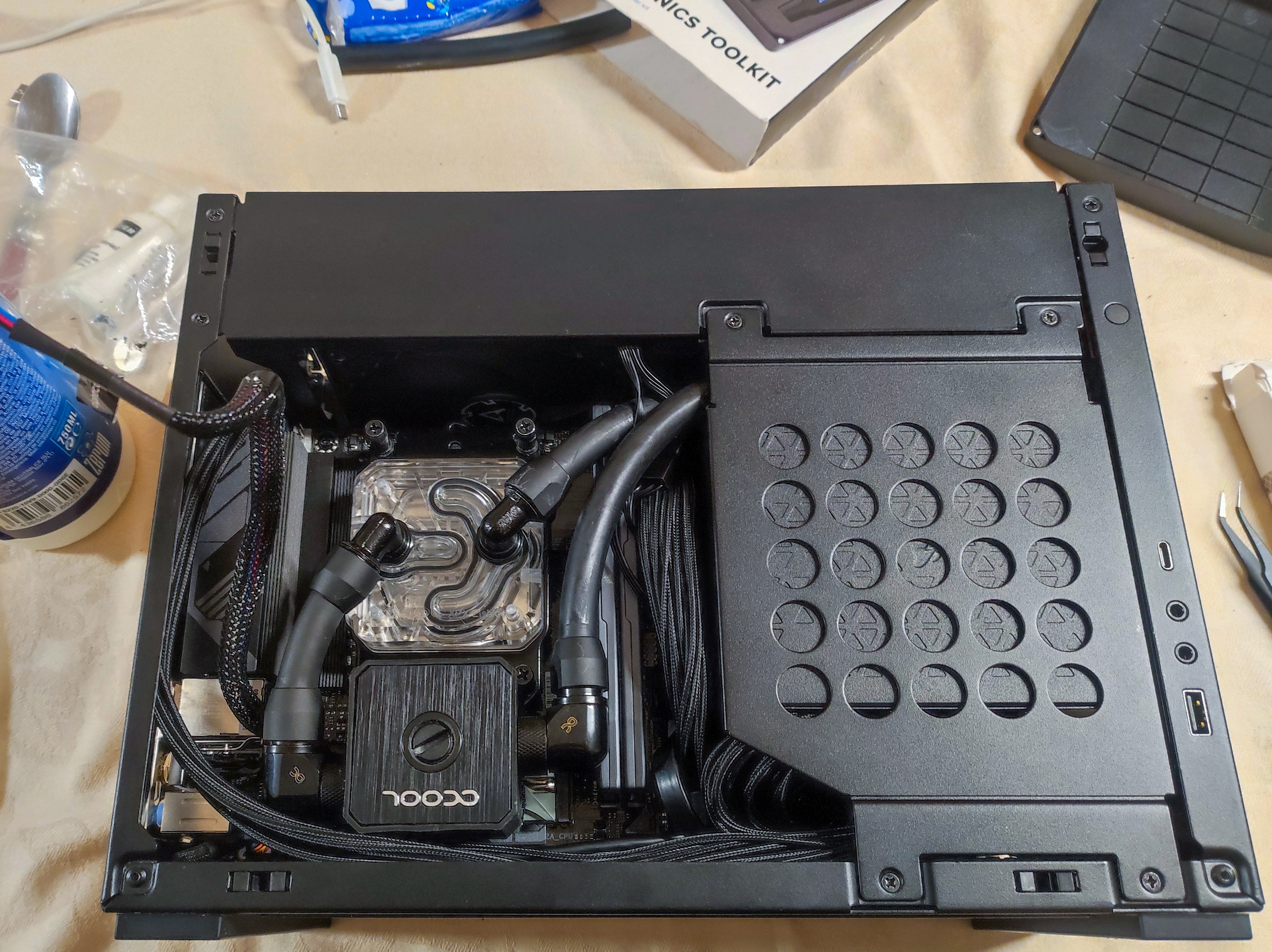

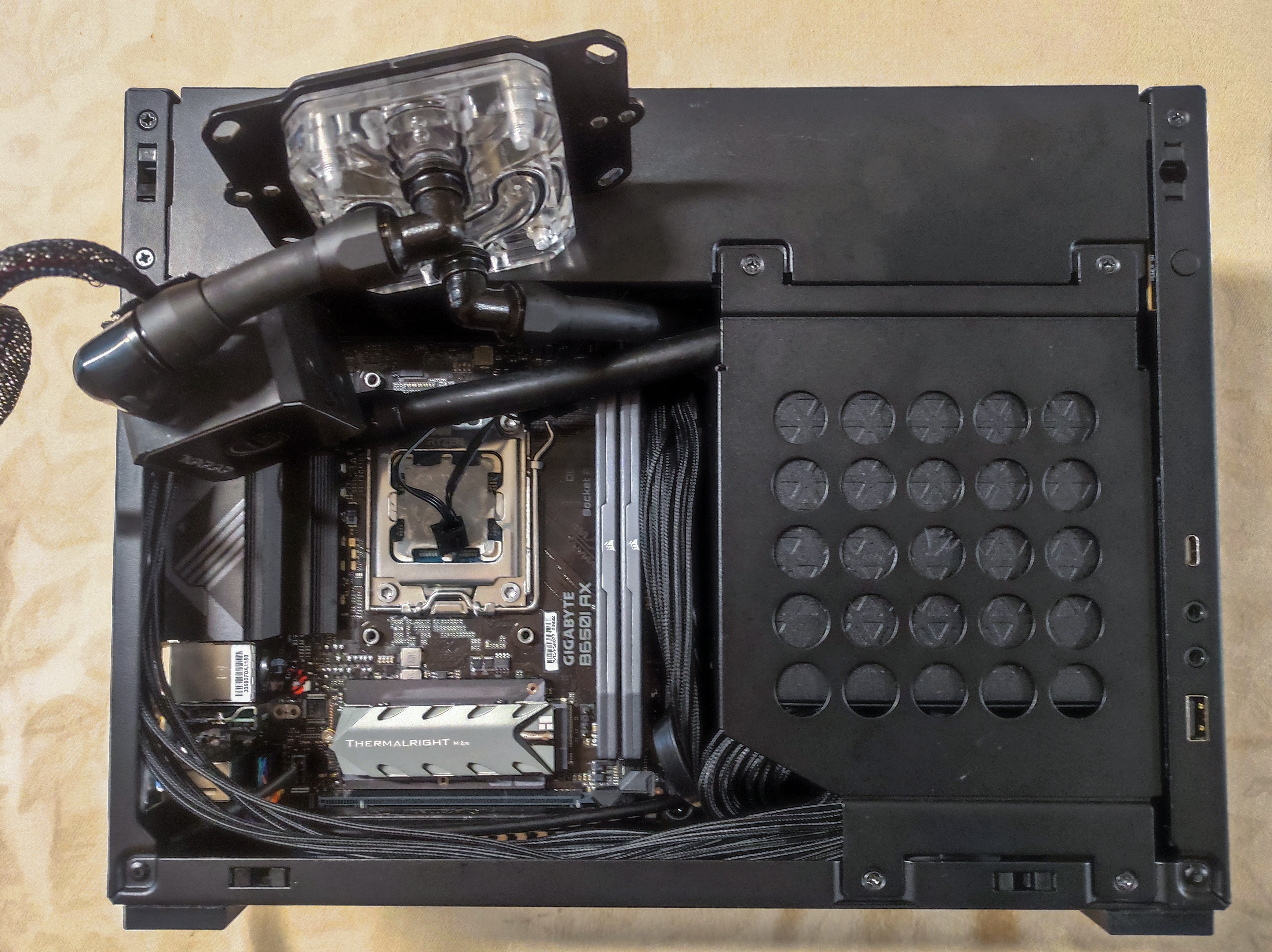

J'ai reçu les derniers raccords donc j'attaque la boucle custom du CPU :

Les rallonges de 20mm permettront d'utiliser les ventilateurs en push :

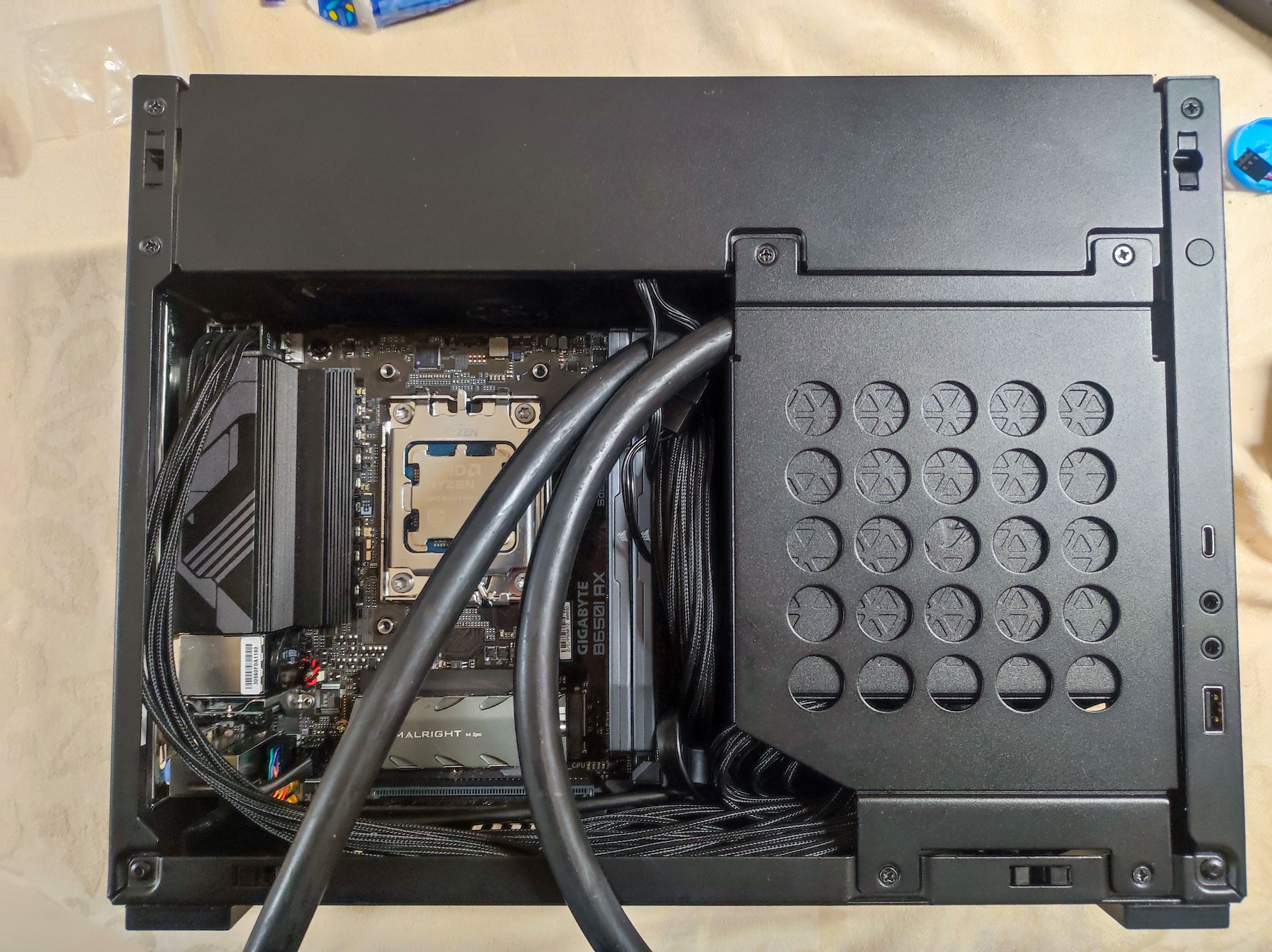

Les coudes à 90° en 13/10 viendront en butée contre la panneau latéral gauche mais ça fermera quand même :

Faudrait que je trouve des coudes à 90° qui fassent moins de 29mm de hauteur, si ça existe…
La pompe et son top ont trouvé leur place sans problème.

Le tube passe tout juste, lui aussi, mais sans pincer :

Maintenant remplissage et chasse aux bulles!

Hello, pourquoi ne pas avoir pris la rolls chez ocool : le waterblock core 1 pour ton cpu ?

Salut,
j'avais déjà le WB et sur un CPU avec un TDP de 65W (voir 105W de temps en temps) ça ne fera aucune différence à l'usage...
Après si tu me dis ça pour l'épaisseur, je n'ai pas regardé.


pas de souci

Je récupère la 9070XT cet après-midi… presque 3 semaines après l'achat.
J'ai testé rapidement le watercooling du CPU avec quelques passes d'Intel Burn Test et ça se stabilise vers 62°C en mode ECO 65W et vers 82°C en 105W, le tout dans un silence impressionnant avec les P12 vers 1000 tr/mn (j'ai cru que la pompe ne fonctionnait pas mais elle est juste inaudible et ne génère aucune vibration).


Comme j'étais de repos aujourd'hui, j'ai eu le temps de bien tester la 9070XT.

J'ai installé deux jeux vite fait pour tester les perfs. en 4K : l'ancien Forza Horizon 5 et le très récent The Outer Worlds 2, comme ça j'ai checké en même temps comment elle gère (ou pas) le Ray Tracing…
Je suis rassuré, ça le fait bien : je joue sur une TV qui n'a pas de freesync donc j'active la synchro. verticale et il me faut juste tenir 60 img/s.

En gros, pour Forza j'ai tout poussé à fond avec la HDR, le RT à fond et j'ai ajouté le MSAA 8x : la carte s'ennuie!
J'ai voulu faire pareil avec TOW2 (sans l'AA) : même pas en rêve, mais ce n'est pas grave car en baissant la résolution d'un cran et avec le FSR4 Equilibré, la carte reste tout juste sous les 100% d'utilisation et j'ai mes 60 FPS, le tout @stock.

En undervoltant à l'arrache (95% TDP et -110 mV) et en bidouillant un peu la courbe de ventilation (40% constant jusqu'à 40°C puis la ventilation prend la même valeur que la température), la carte mange les stress tests de 3DMark et les ventilateurs restent entre 2100 et 2200 tr/min, le plus chaud étant la ram qui frôle les 90° : j'ai vu je ne sais plus où que c'était sans soucis jusqu'à 95°C, la limite étant à 105°C je crois.

A ce moment là, j'étais content... et puis je me suis dit que c'était un bonne idée de remettre les deux panneaux latéraux.
J'arrive à tout refermer en forçant à peine sur les deux raccords à 90° qui dépassent de moins d'un millimètre mais l'alignement des panneaux n'est plus parfait et quand le PC chauffe un peu, un des clips de fixation saute.

Conclusion : retour sur le shop d'Alphacool pour commander des raccords à coiffe HF TPV/metal et du tube TPV en 12,7/7,6.

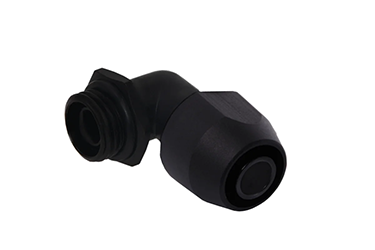

C'est le plus petit que j'ai pu trouver, ça devrait régler le problème car les raccords à 90° sont un peu moins hauts que ceux en 13/10 (27 au lieu de 29 mm, ça change tout   ).



Dernières modifications en cours :




• je vais remplacer l'alimentation par une Corsair SF850

Comme ça, passage du SFX-L au SFX et surtout gain d'une troisième ligne distincte pour alimenter la 9070XT. Avec toutes ces histoires de prises d'alimentation PCIe qui prennent feu...


• je vais ajouter un ventilateur Noctua NF-A9x14 chromax.black.

Je vais utiliser une partie de l'espace libéré par le changement d'alimentation afin d'apporter un peu d'air frais dans le bas du boitier, comme on peut le faire dans le A4-SFX.
J'ai déjà la grille, il ne me reste plus qu'à regarder comment fixer le ventilateur.



Tout est arrivé, sauf les raccords et le tube en 12,7/7,6 : je continue donc les essais avec le 9070xt en attendant de pouvoir finaliser l'installation du matériel.

Après des tests un peu plus poussés, j'ai dû modérer drastiquement l'undervolting à -75 mV pour 95% du TDP afin d'avoir en PC parfaitement stable en toute circonstances et j'ai passé la vram de 2505 à 2686 MHz.
Forza Horizon avec l'AA 8X est redoutable d'efficacité pour tester la stabilité : il faut crasher le PC en quelques minutes alors qu'il tient un stress test 3Dmark de 10 passes.

J'utilise uniquement Fan Control en plus de l'utilitaire d'AMD car ce dernier reprend systématiquement la main sur ma courbe de ventilation personnalisée et pousse les ventilateurs à 90%!

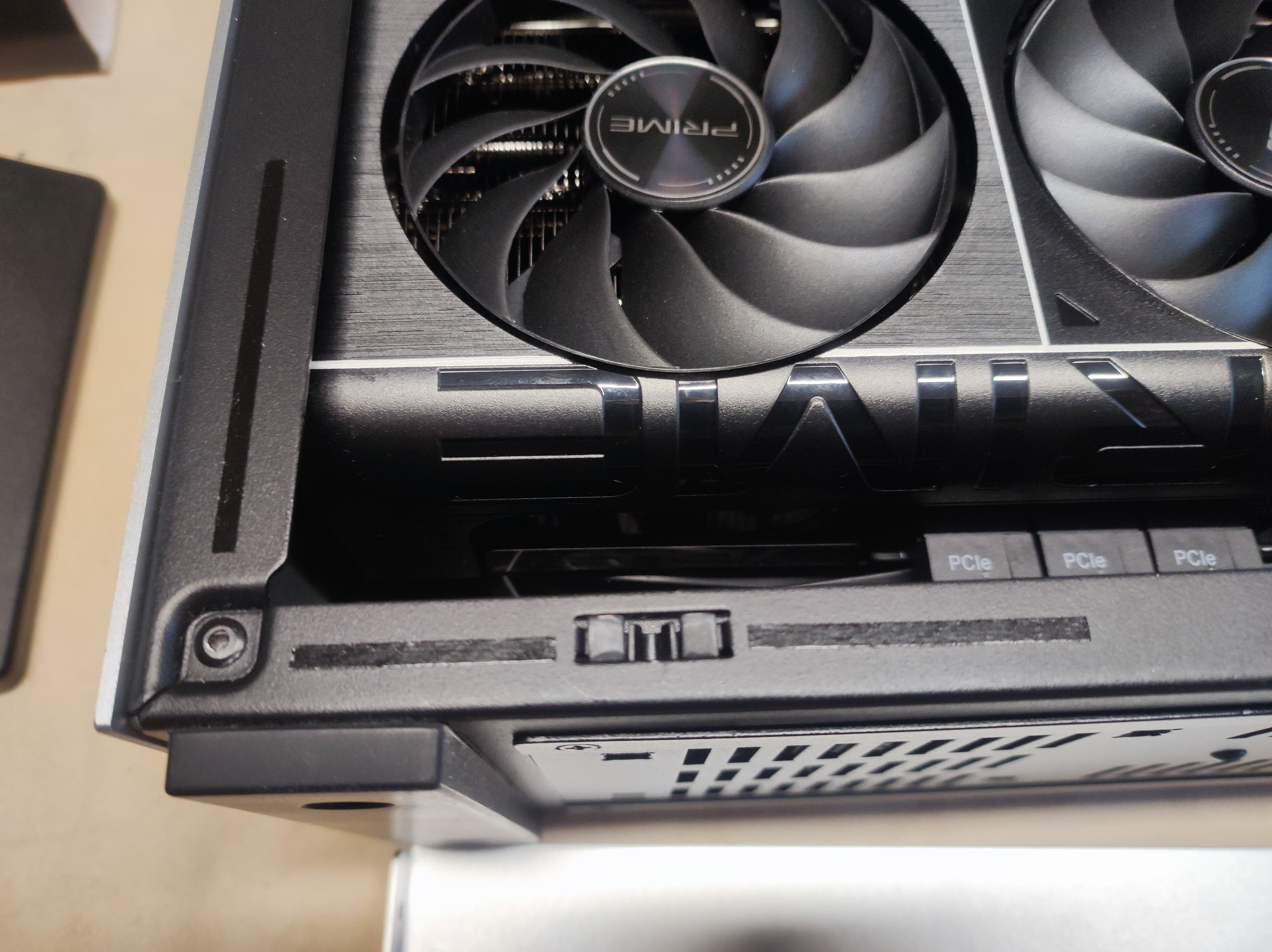

Je n'ai pas fait attention à la position du sélecteur de bios en installant la carte, je ne sais pas si c'est ça. Je perds le mode 0 dB mais on ne peut pas dire que les ventilateurs à 30% soient très bruyants.

Je consomme un peu moins, je gagne 100 tr/min sur la ventilation et une paire de degrés C en jeux : ça ira bien comme ça pour la 9070XT.




Tout est là, je vais pouvoir m'y mettre cet aprem...


hâte de voir le résultat

Moi aussi!

En gros, ça fait trois jours que je m'arrache les cheveux… tout ne se passant pas tout à fait comme prévu.

Pour faire simple, la prise secteur de l'alimentation Corsair est juste sous un des raccords du radiateur donc je dois installer le radiateur à l'envers par rapport au sens préconisé : c'est faisable mais pas avec un AIO. Je me lance donc dans une boucle custom "inversée" et tout se passe bien jusqu'à la mise en eau. Puisque je ne peux pas sortir le WC du boitier une fois installé, je dois le remplir in situ : je me dis pas de soucis, je l'ai déjà fait plein de fois. Sauf que la mini pompe d'alphacool n'a pas assez de patate pour chasser l'air, même en secouant le boitier dans tous les sens!

Pas question de remettre l'autre alimentation donc je me décide à installer la Corsair "à l'envers" elle aussi, afin de pouvoir installer le radiateur à l'endroit (raccords à l'avant du boitier) et ainsi pouvoir sortir le WC entier du boitier afin de réaliser la mise en eau parfaitement : il y a un espace d'un peu moins d'un centimètre entre le ventilateur de l'alimentation et la paroi du compartiment de la carte graphique et le ventilateur supplémentaire que je voulais rajouter en bas du boitier se retrouvera juste en dessous. Si jamais elle a besoin de ventiler, elle aura de l'air frais.

La suite en quelques images :

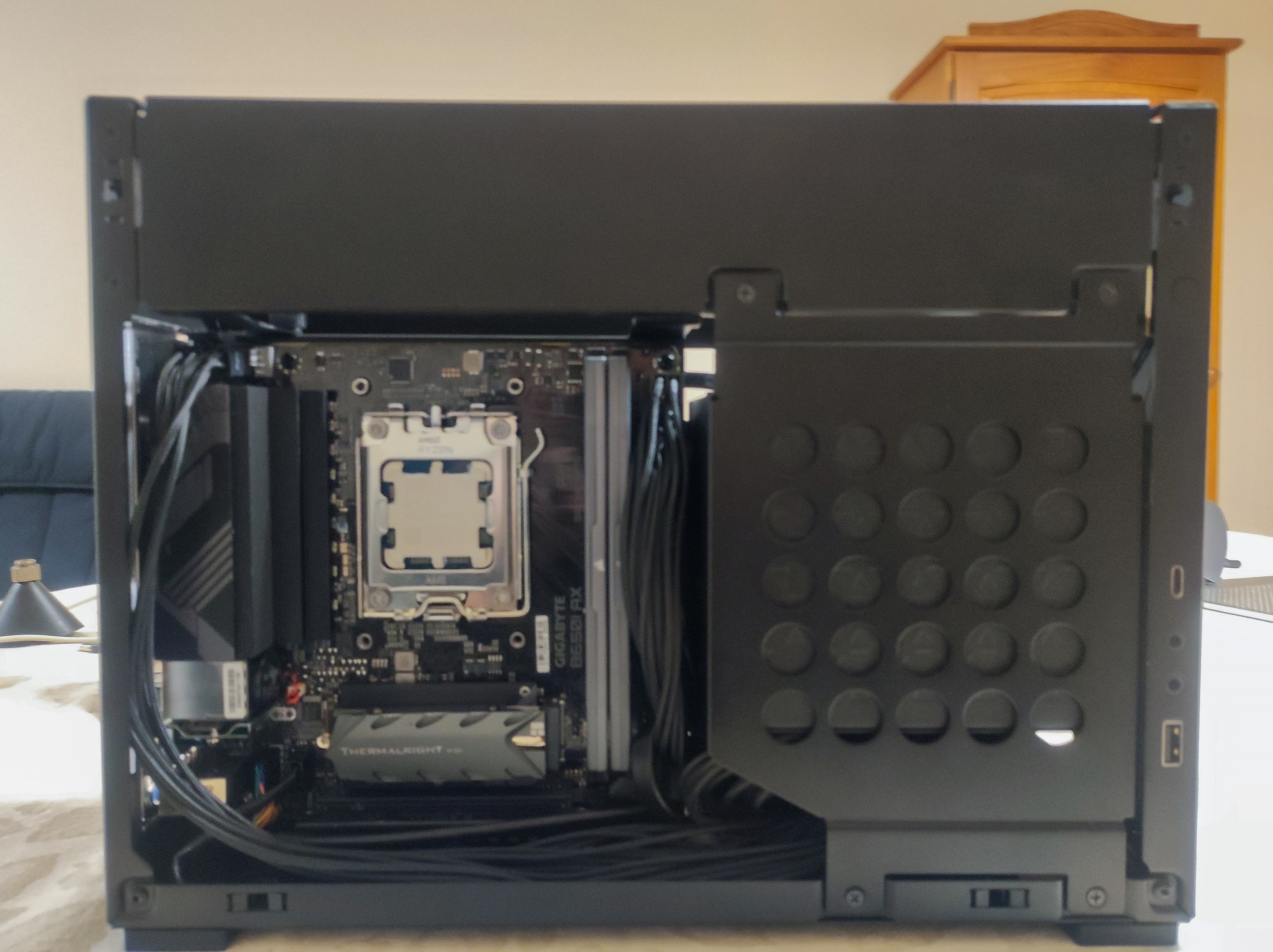

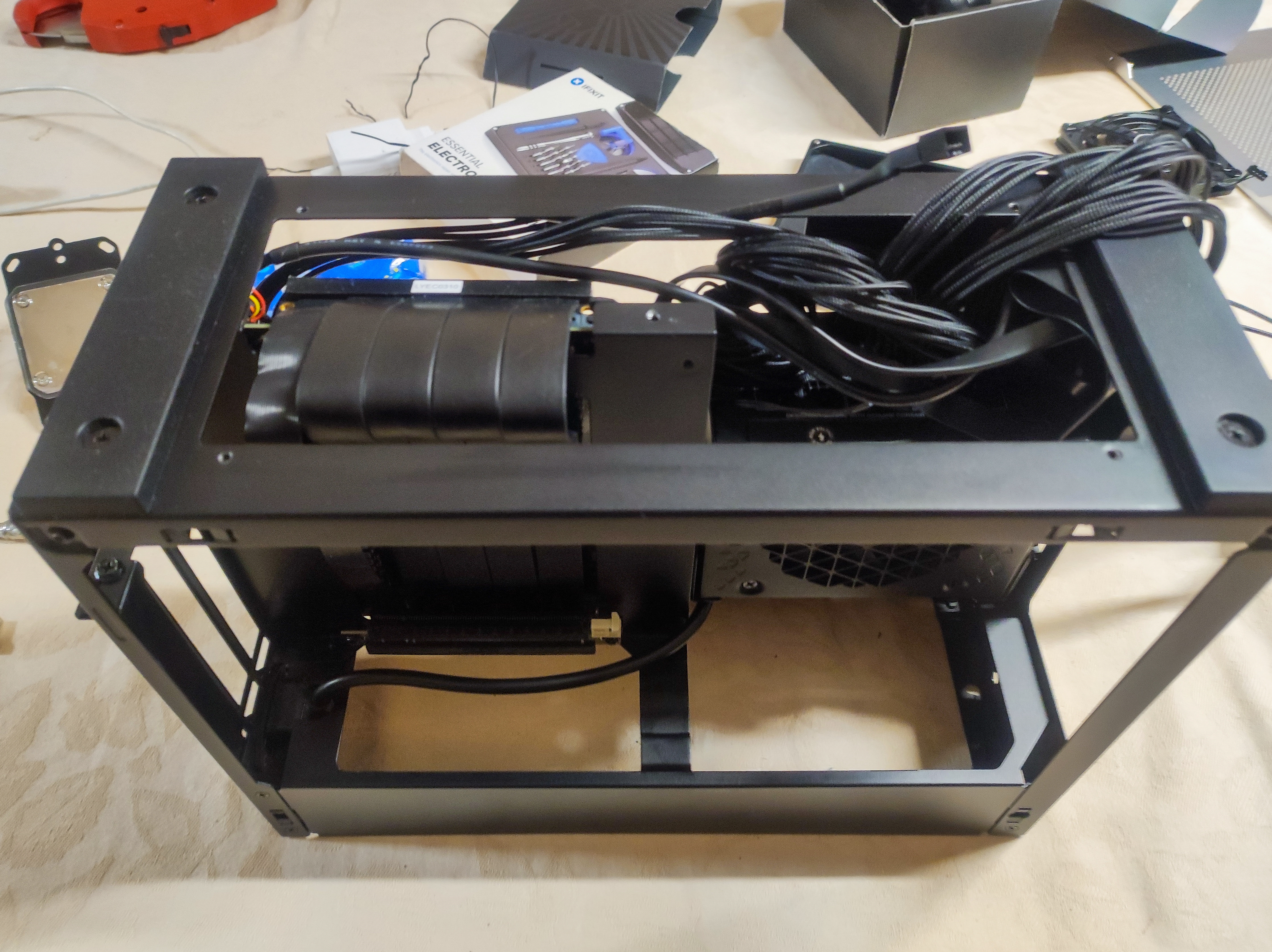

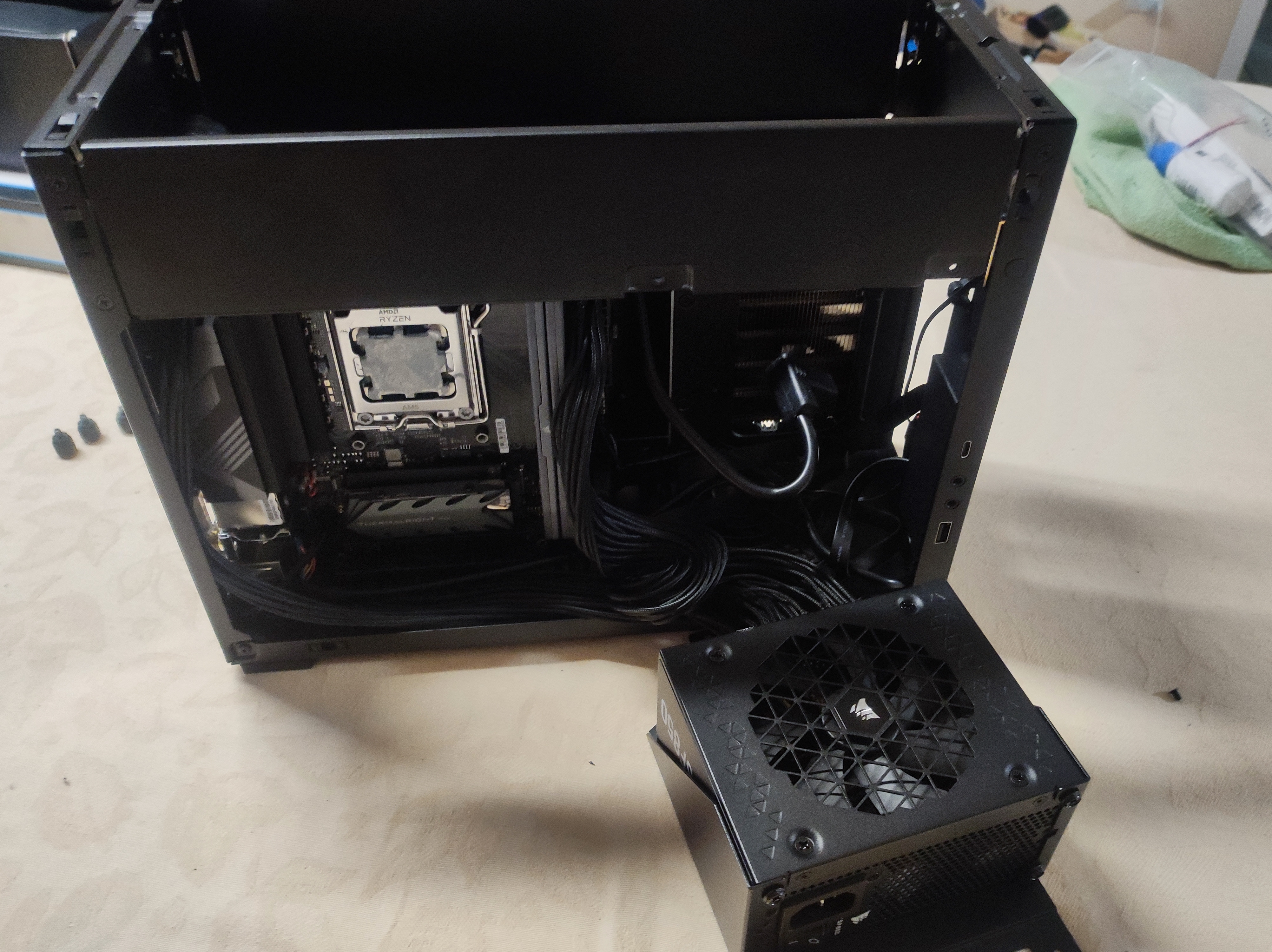

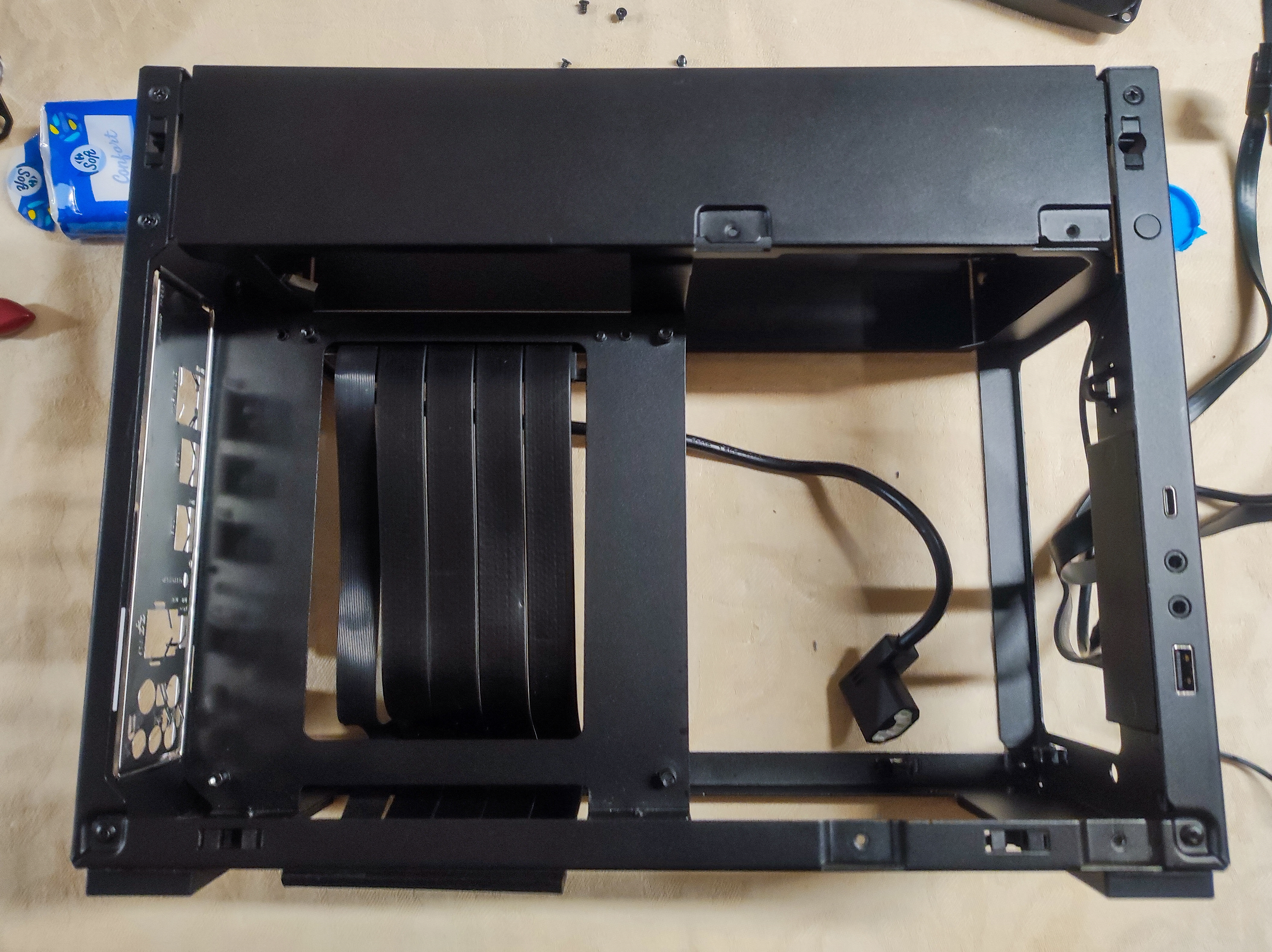

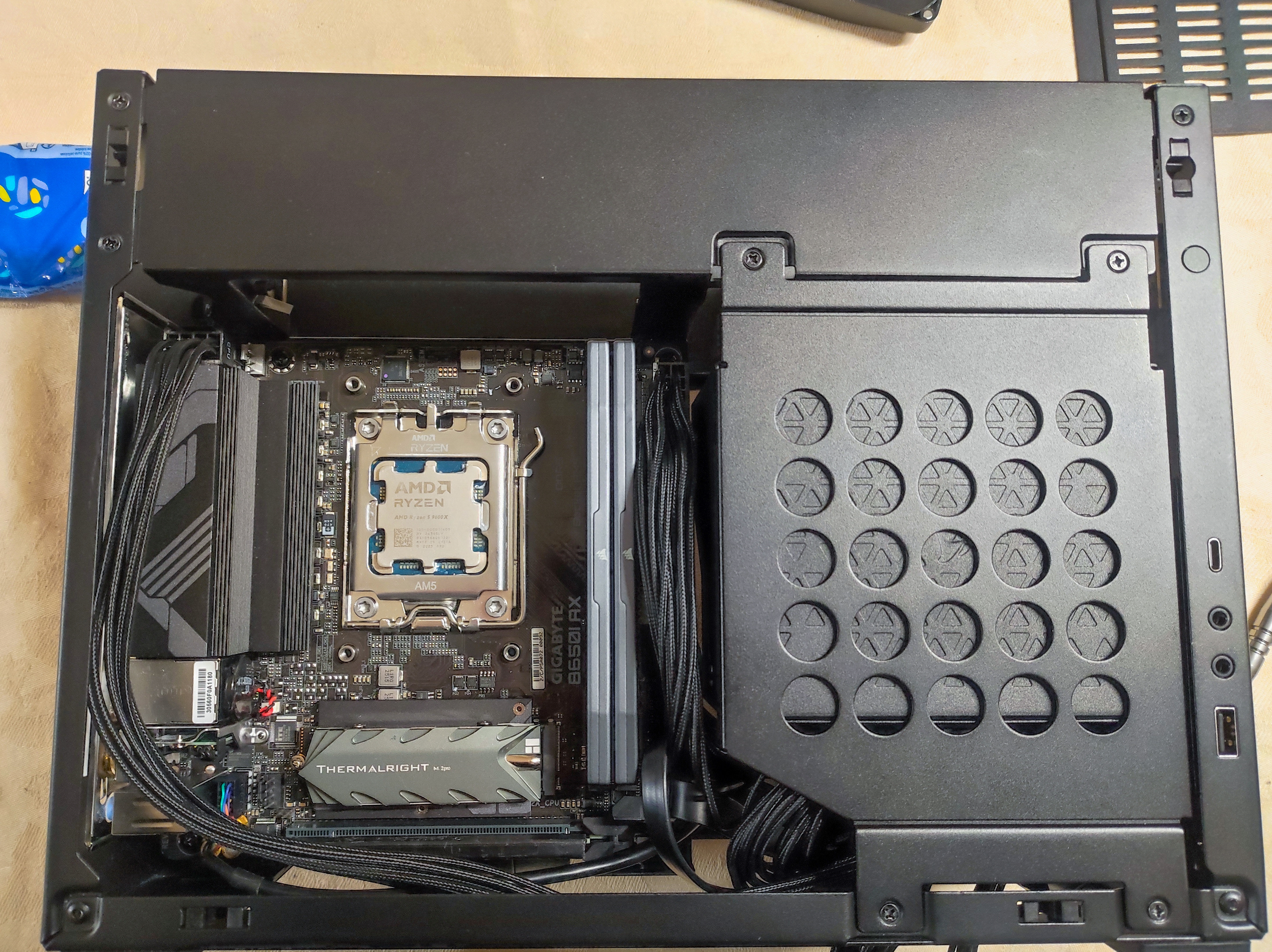

ça commence tranquillement avec la carte mère, le CPU, le SSD NVMe dans son dissipateur à caloduc, puis l'alimentation à l'envers et la plupart des câbles;

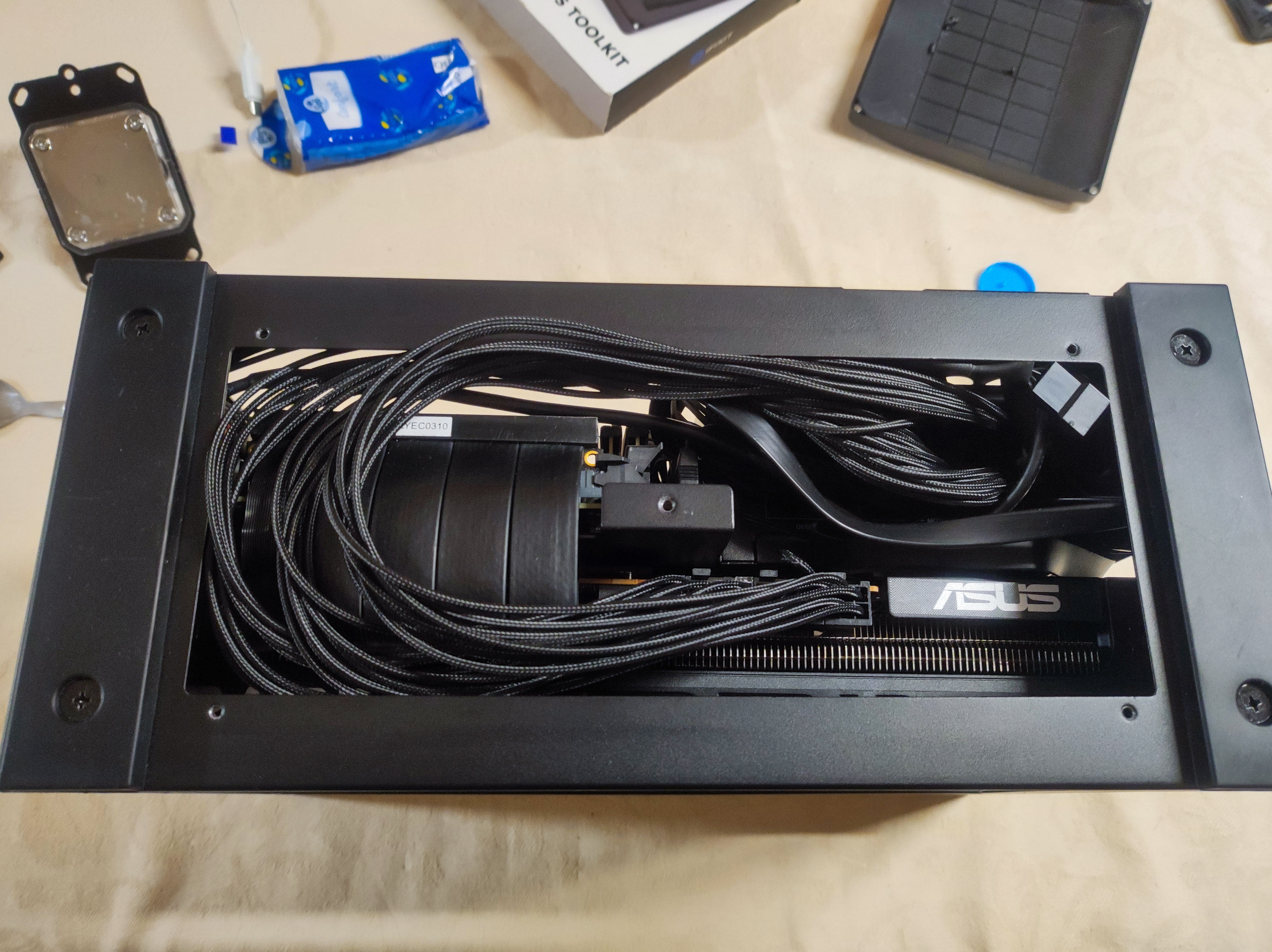

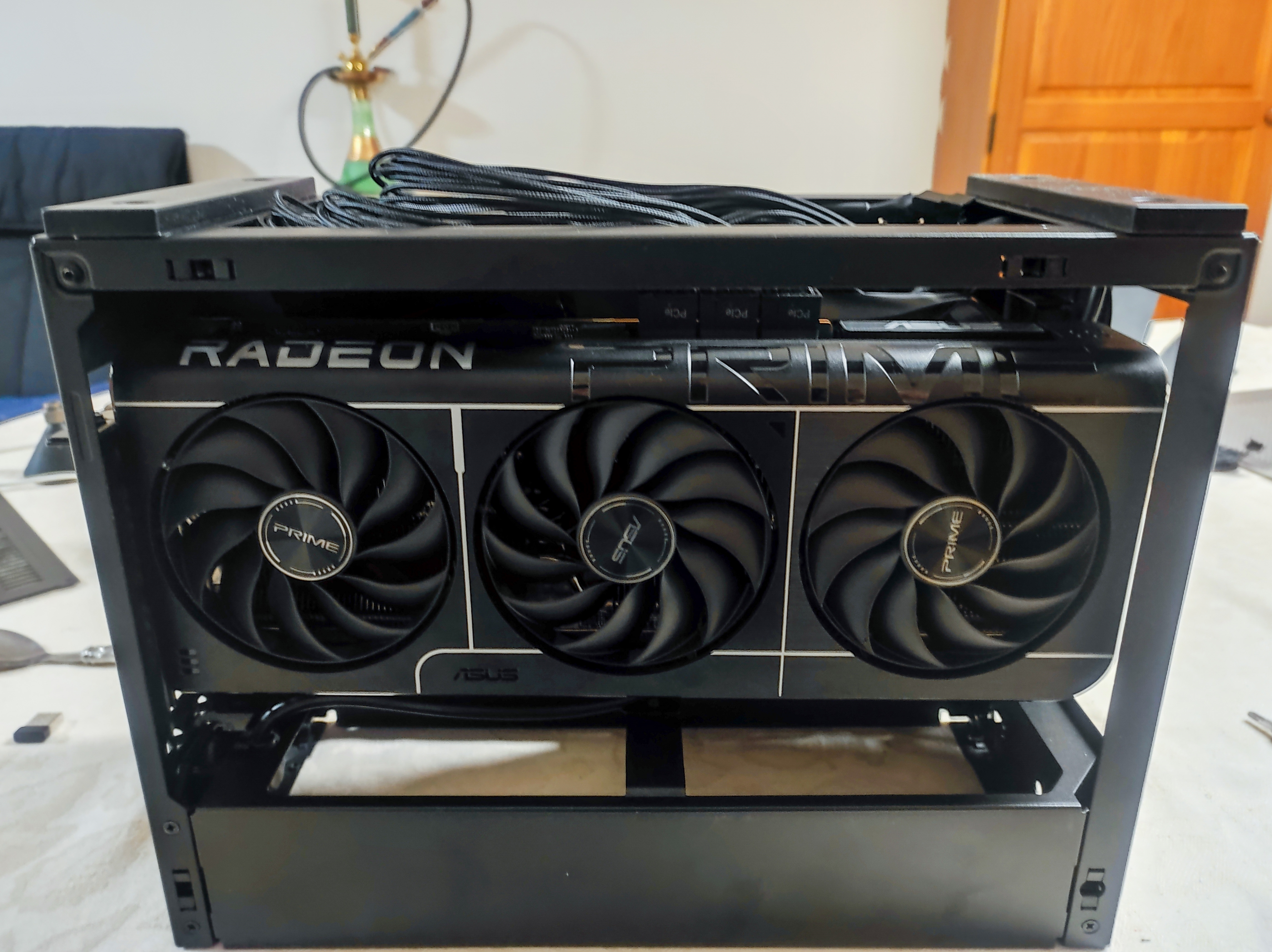

ensuite, on retourne le boitier pour installer la carte graphique et on aime la souplesse des câbles Corsair!

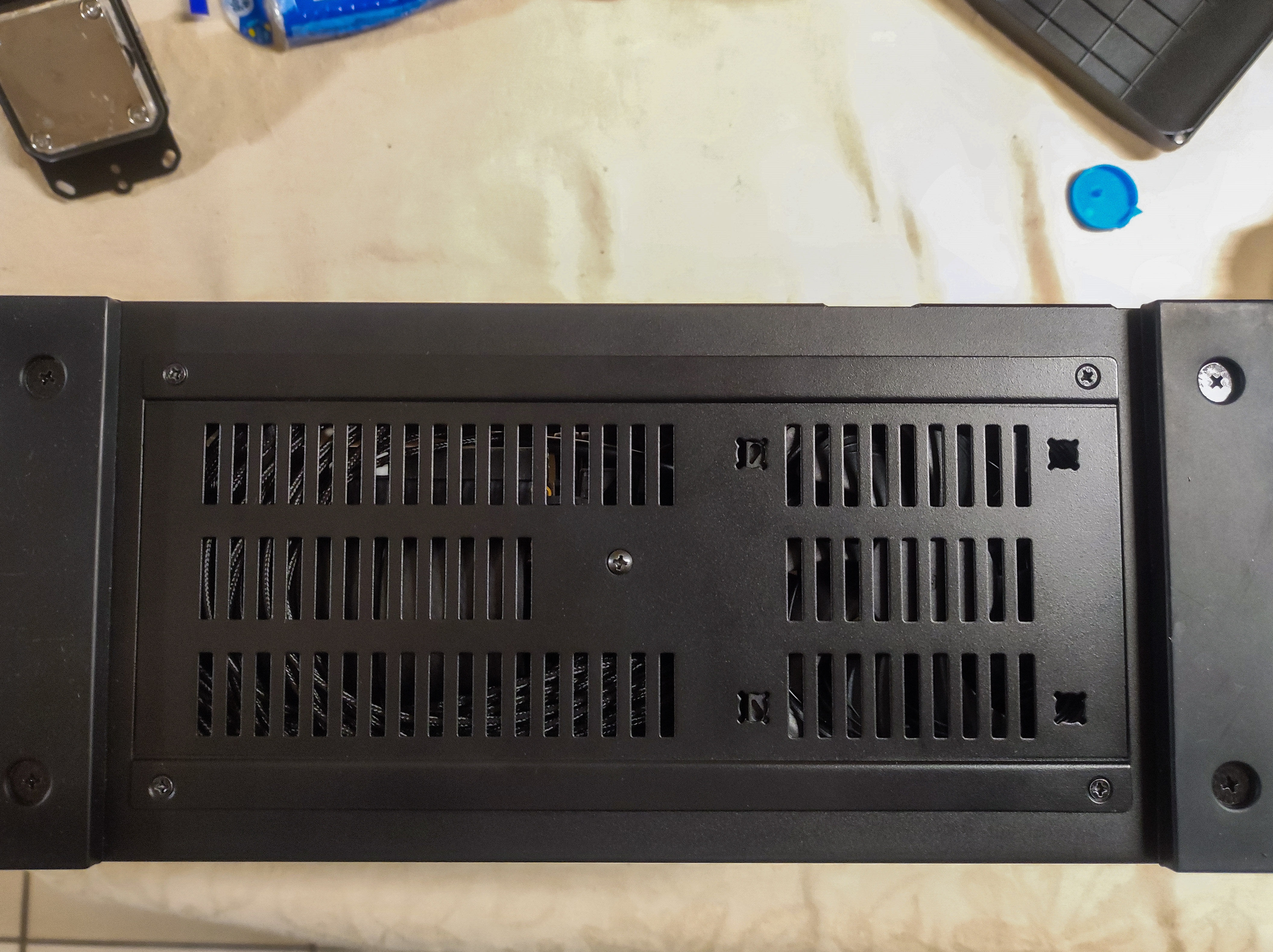

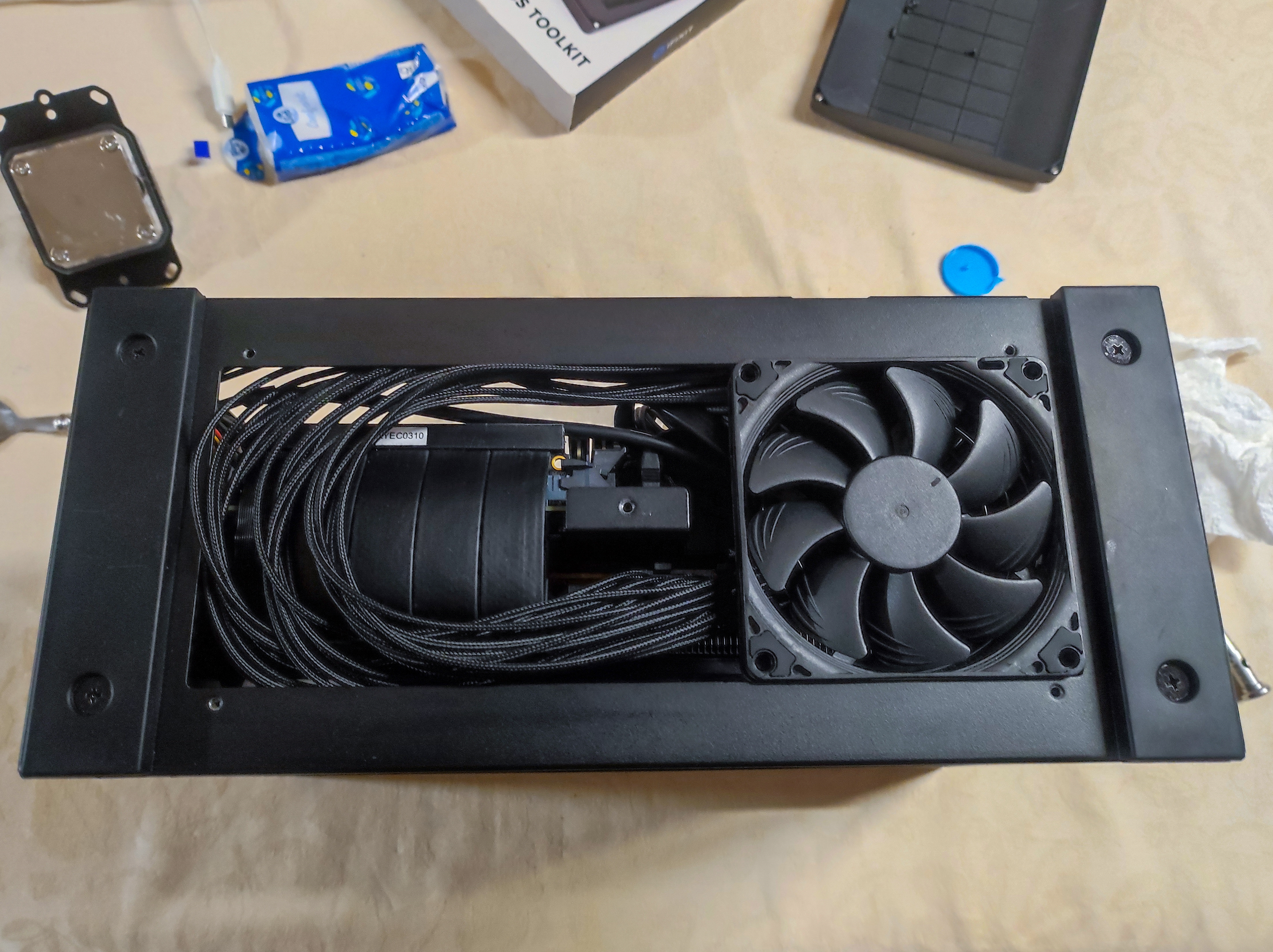

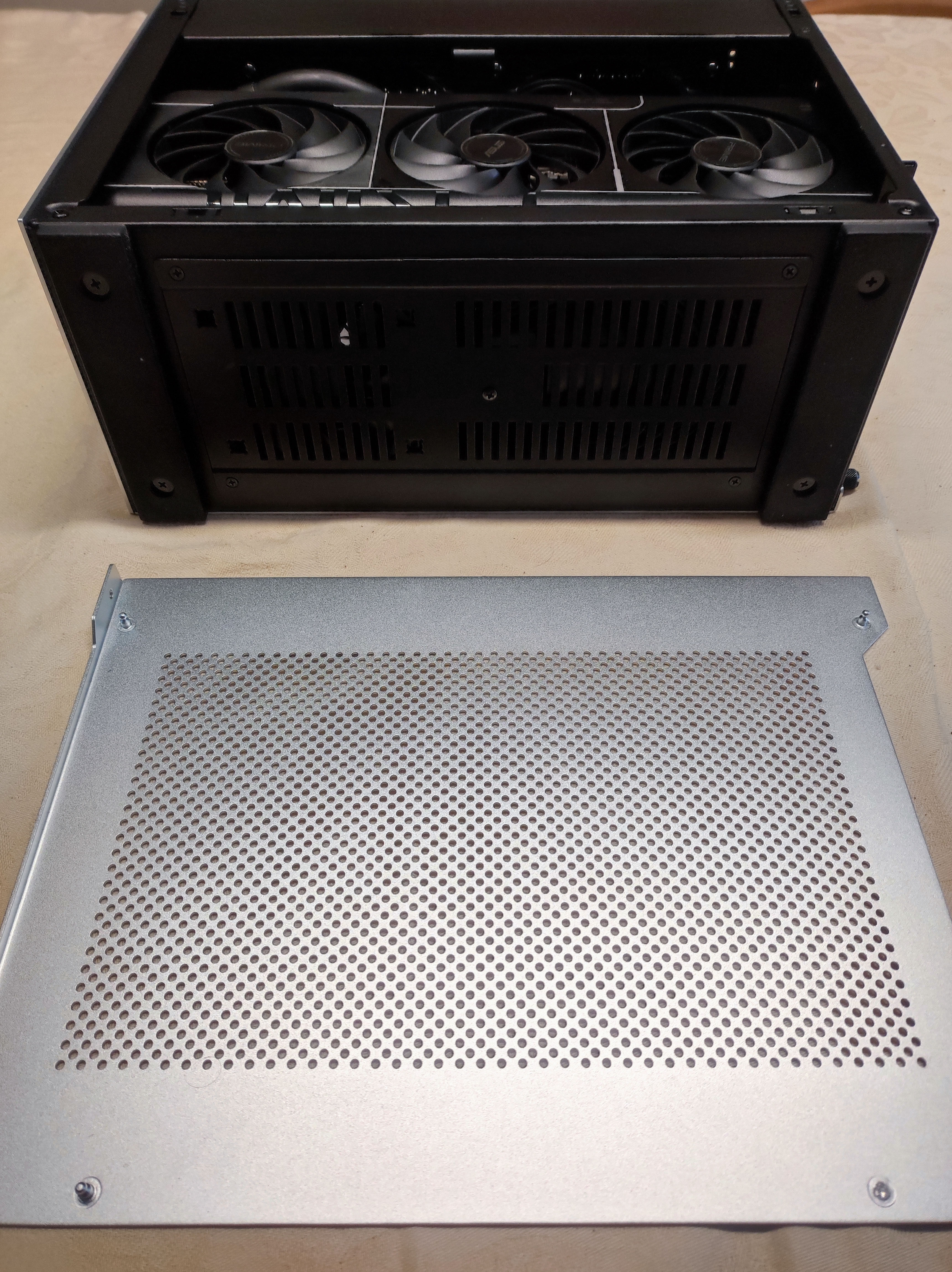

le ventilateur surprise, qui tiendra bien en place une fois le bas du boitier refixé, protégé par une grille évidemment, et la ram que j'avais oubliée;

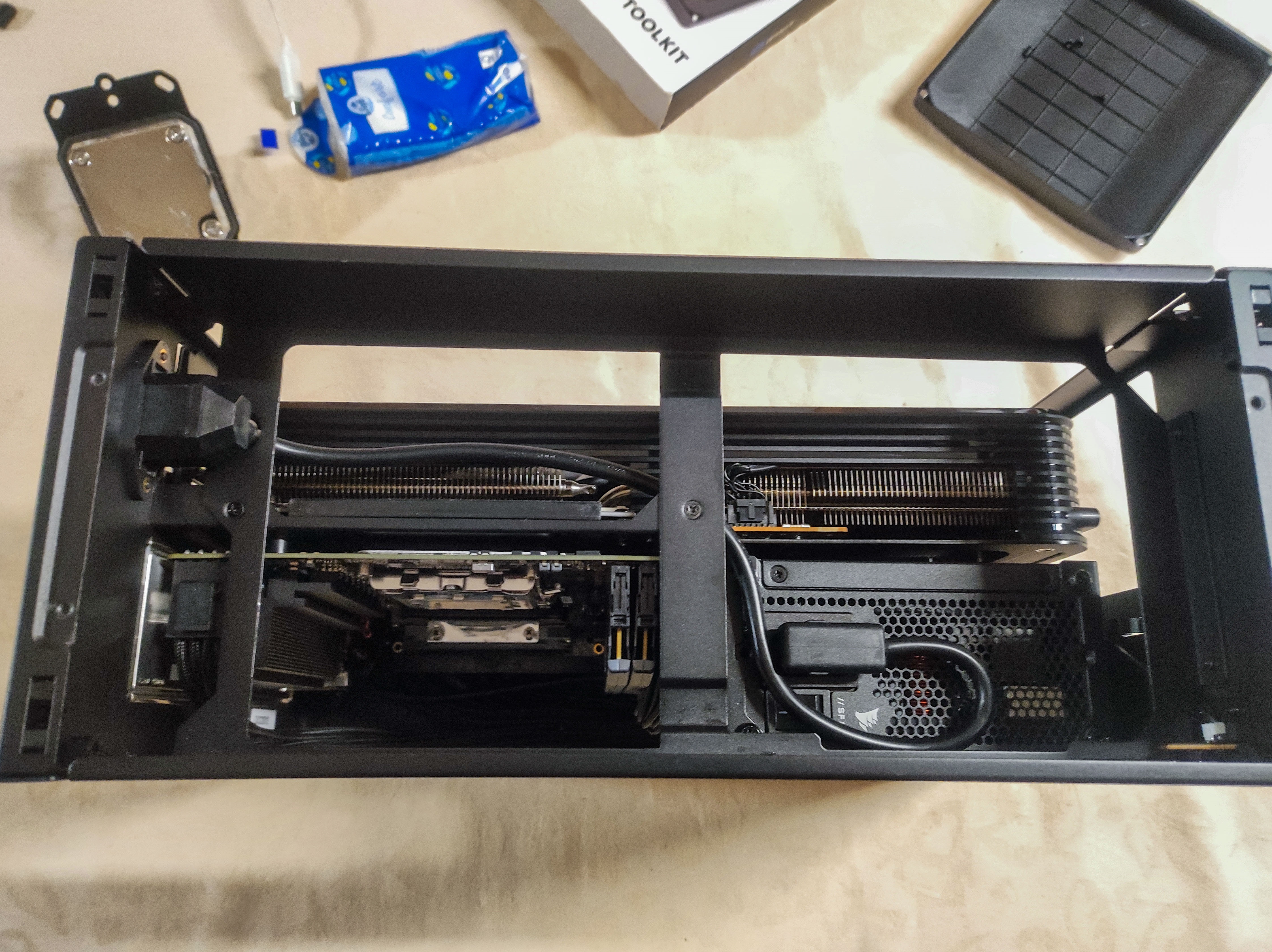

c'est le moment d'attaquer le watercooling en commençant par le radiateur à l'endroit cette fois-ci et les ventilateurs en push, en extraction (on va en reparler plus tard...   ) : les deux tubes passant tout juste de part et d'autre de la prise de l'alimentation;

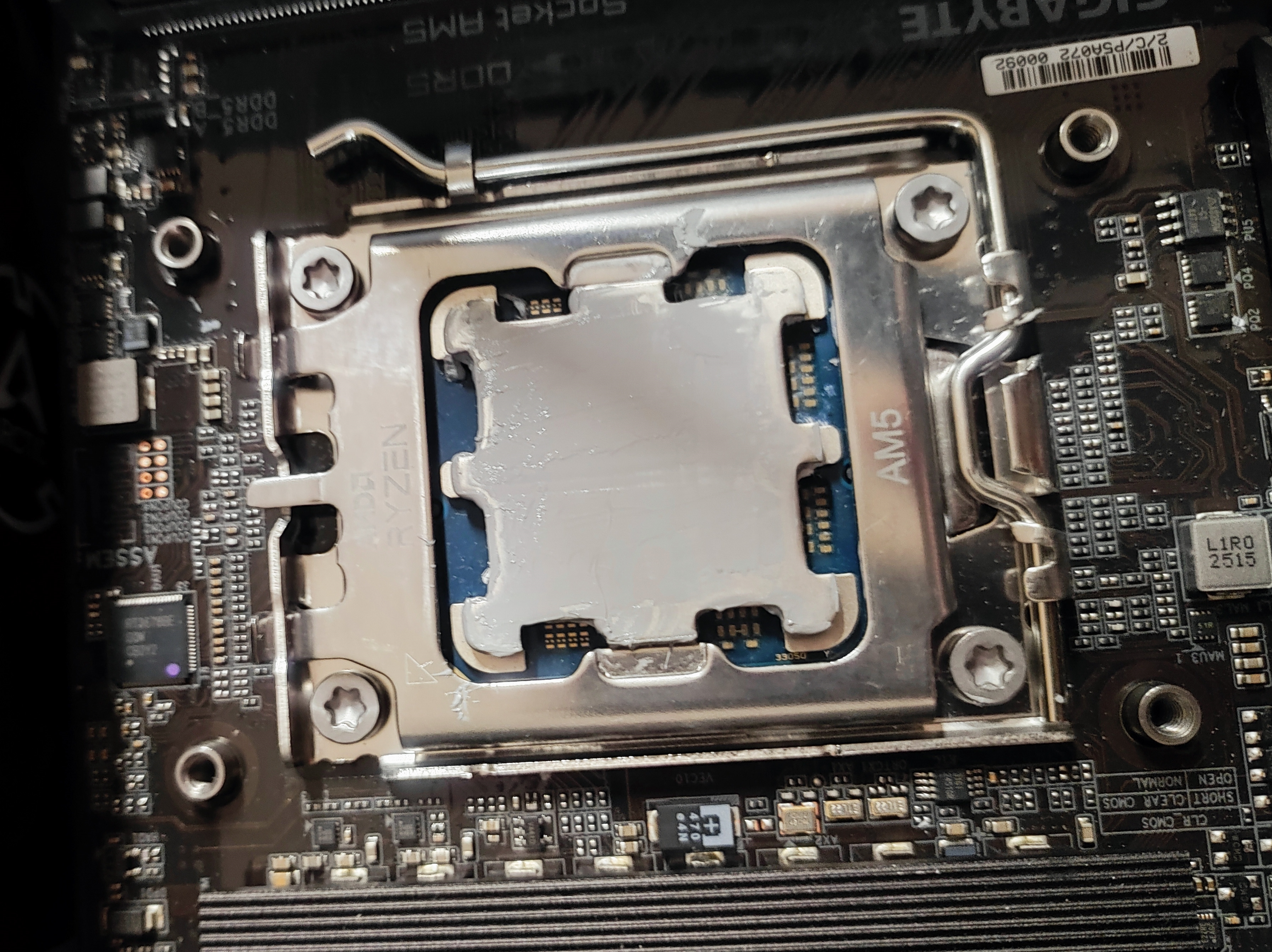

un petit coup de pate thermique sur le cpu, juste pour ne pas l'abimer pendant le montage à vide et c'est fini, il reste même de la place



on extrait le circuit, on le remplit et on le remet "tranquillement", enfin surtout quand on n'a pas les mains de Shrek

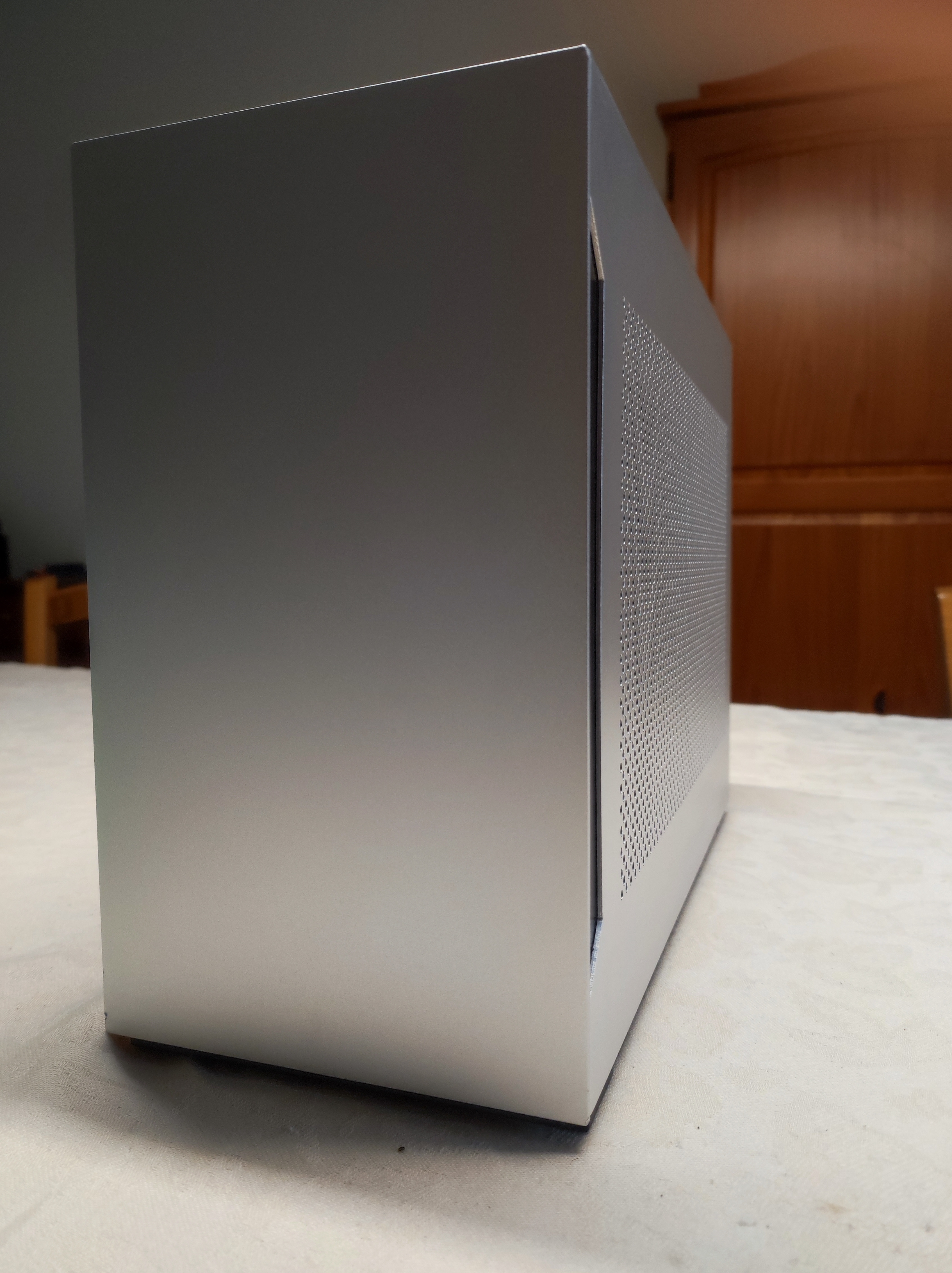

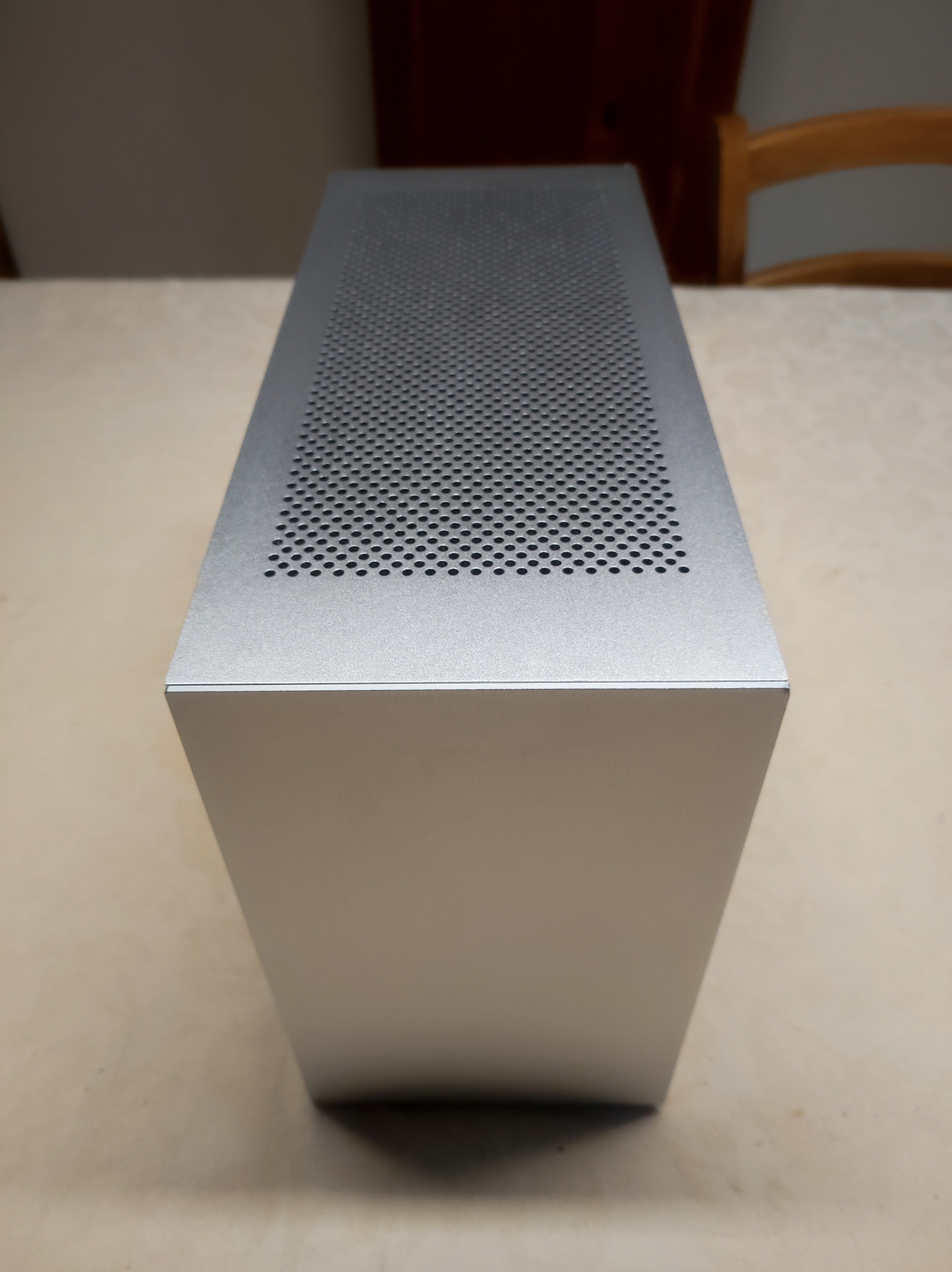

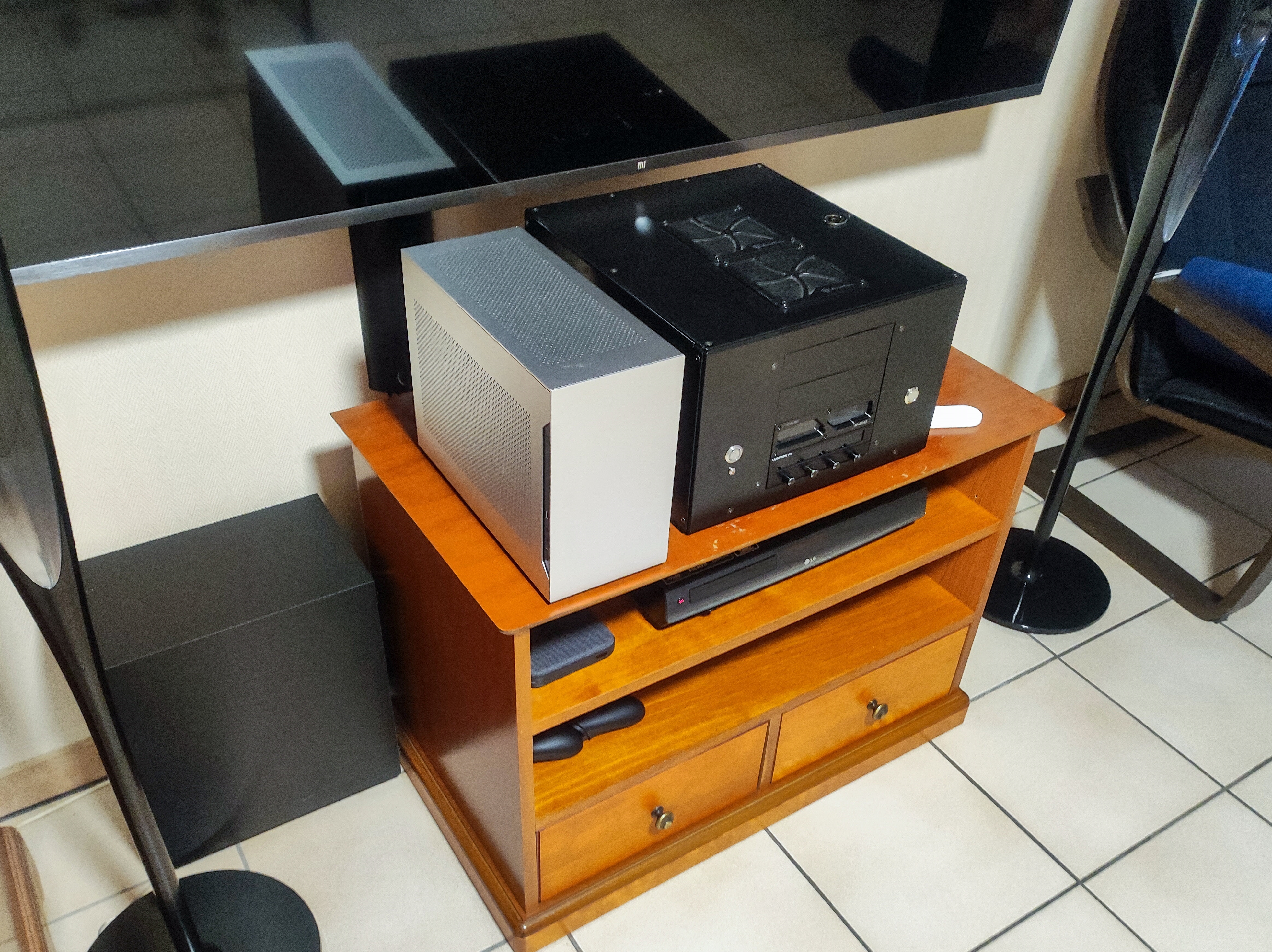

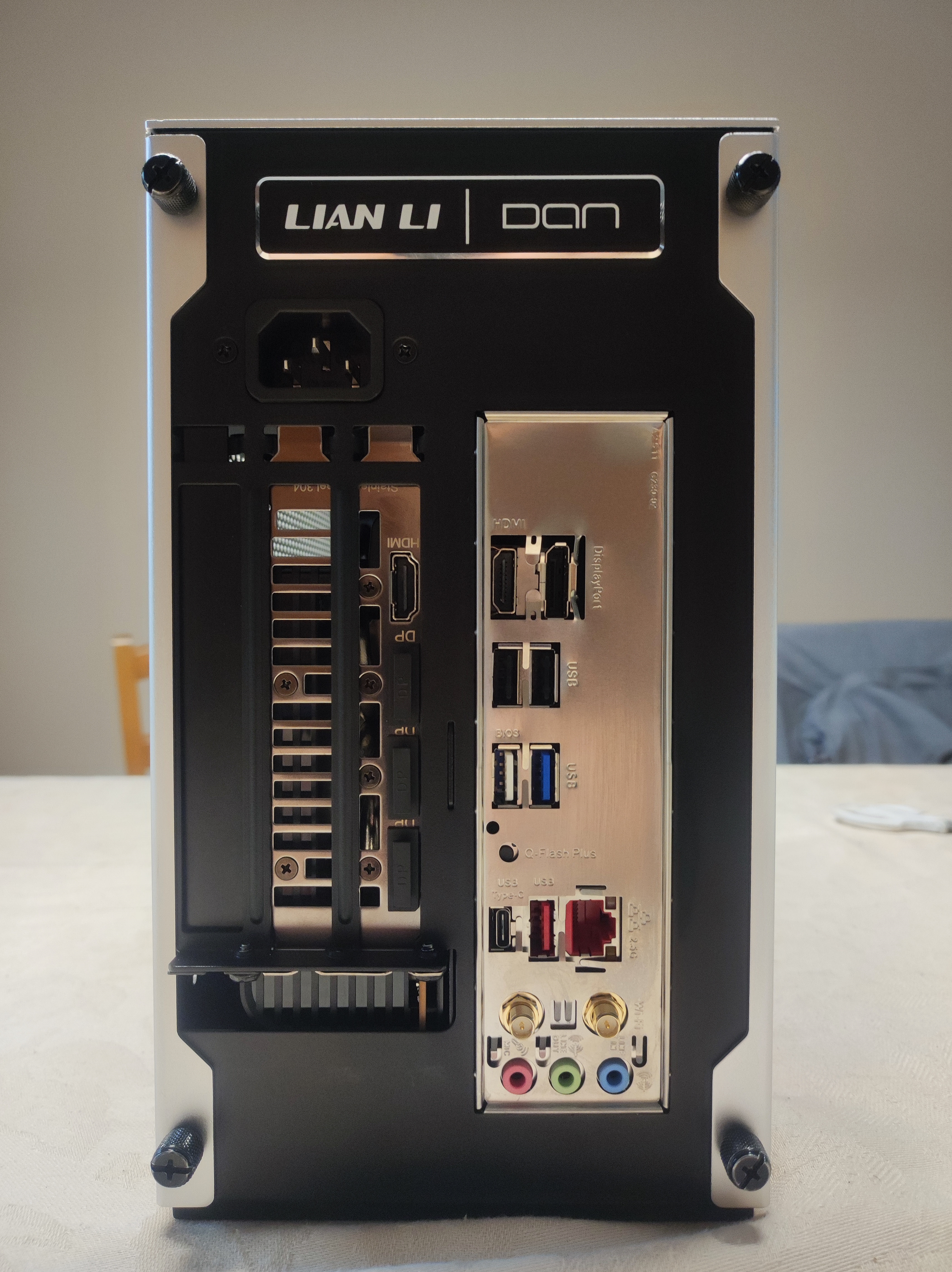

une fois remonté, il est allé prendre place à côté du cube qu'il va remplacer.

Premiers tests, sans utiliser la carte graphique, pour me rendre compte que même en 65W, je suis 10 à 15°C plus haut qu'avant.
Je découvre un peu AMD Ryzen Master, je le laisse me trouver les réglages tout seul et je les mets dans le bios : un simple undervolt sans overclock.
Je reteste et c'est bien mieux. J'enchaine avec quelques passes de stress test 3Dmark histoire de bien faire chauffer le bouzin et effectivement, c'est devenu torride!
La 9070XT, même limitée à 300W, transforme le boitier en fournaise et mon watercooling réchauffe le CPU au lieu de le refroidir et j'ai plus de 70°C sur le SSD et le PCH : ça fonctionne comme ça mais ce n'était pas vraiment le but... et en plus ça fait un boucan d'enfer.

Bien sûr, je savais que les ventilateurs en extraction c'était une connerie mais je voulais du push.

Après un ultime changement de sens pour les ventilateurs (sans avoir besoin de tout démonter, il est trop bien ce p'tit boitier), c'est le jour et la nuit. Ils sont en pull en intraction et c'est donc la pression positive qui fait sortir la chaleur du boitier : ça fonctionne étonnamment bien.

SSD et PCH sont désormais vers 60°C : ils doivent mieux profiter du petit ventilateur du bas.
Le CPU est refroidi au lieu d'être réchauffé et comme la ventilation est moins bruyante en pull, j'ai monté un peu plus la vitesse des ventilateurs de 40 à 50% de base.
Enfin, la chaleur s'évacue un peu moins bien du côté carte graphique donc j'ai remonté un poil la ventilation pour garder la vram sous 90°C à pleine charge, le GPU n'ayant pas encore dépassé 62°C, le hotspot vers 80°C max pour une ventilation qui se stabilise vers 2300 tr/min. C'est audible si on coupe le son mais c'est moins fun les jeux PC si on coupe le son.

Il me reste une bricole à régler (un des bidules qui se prend dans les clips de fixation à ressouder) et ce sera terminé pour le matériel, je pourrai peaufiner les réglages.



Sacré chantier, bien jouer

Un Waterblock avec pompe intégrer comme les Aio ça existe pas pour gagner de la place ?

surement, il y a 48mm disponibles en hauteur
j'avais déjà le waterblock et j'avais envie de tester cette mini pompe donc ce sera pour une prochaine fois

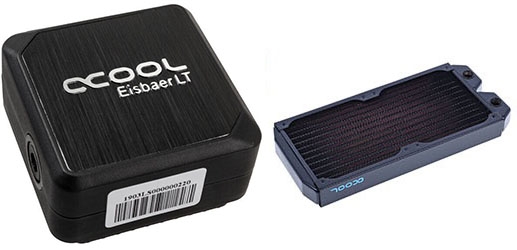

edit 1 : il y a ça chez alphacool, le eisbar LT solo, 39mm de hauteur et raccords sur le côté pour ceux qui veulent mettre du 19/13mm vrai tube dans leur boitier itx! dommage je ne le vois pas sans la pompe... A la fin ça doit vraiment ressembler à un AIO avec ce truc là.

edit 2 : en me relisant, je le testerai quand même bien pour voir si je retrouve les perfs de départ avec du 13/10mm et en ne gardant que les deux coudes à 90° du radiateur (puisque je ne  peux pas faire autrement pour eux). Presque 20°C d'écart quand même, juste en passant sur le tube de 7,6mm interne et les nouveaux raccords adaptés. Encore une fois, le PC fonctionne mais comme j'ai vu ce que ça pouvais donner avant, je suis un peu vert.

Il est en promo chez doc micro : allez hop, commandé!

Il y avait un core 1 à vendre sur le fofo : je l'ai pris pour tester en 13/10mm puisqu'il est moins haut, ça devrait passer avec le panneau latéral.

Je reçois le Eisbar LT solo demain. Je garderai celui qui donnera les meilleurs résultats...


J'espère que ce coup ci ça va le faire...

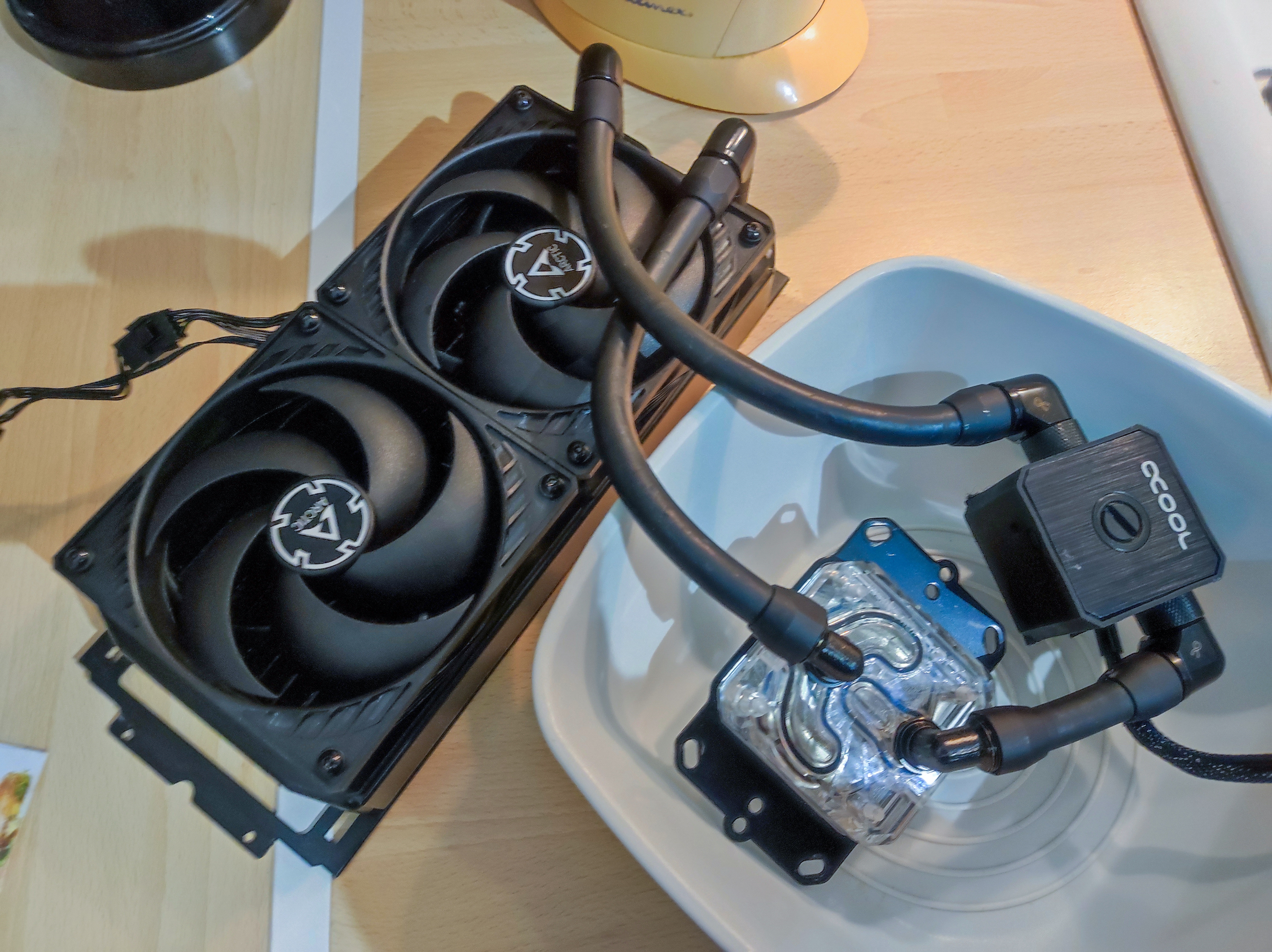

Démontage de l'ancienne boucle, montage de la nouvelle à vide, démontage, mise en eau et purge des bulles.



Je n'ai pas eu le choix : pour utiliser des embouts droits, c'était la seule façon. J'ai gardé le 12,7/7,6 car en 13/10 le tube pince. Il n'y a donc plus que 4 embouts droits en 12,7/7,6 et deux
raccords HF à 90° sur deux rallonges de 20mm. Le circuit est grandement simplifié.

Enfin l'ultime démarrage... pour voir la température du CPU à 80°C dans le BIOS!
Je me dis que j'ai dû oublier d'enlever le plastique de protection sur la base nickelée mais je la retrouve dans l'emballage.
Je vérifie la vitesse de la pompe : elle oscille entre 0 et 800 tr/min.

Après un nouveau démontage, j'ai secoué le rad comme un fou puis j'ai vérifié la purge d'air et j'ai remis exactement 1,5 mL de liquide.
Cette fois-ci j'ai démarré une alim au trombone pour tester la pompe et je l'ai entendu démarrer ainsi que quelques bruits de bulles. J'ai laissé tourner plusieurs minutes, puis j'ai revérifié la purge et rajouté 0,5 mL de plus. Au démarrage suivant, c'était bon. Je dois coller mon oreille sur la pompe pour vérifier si elle fonctionne, elle est juste inaudible.

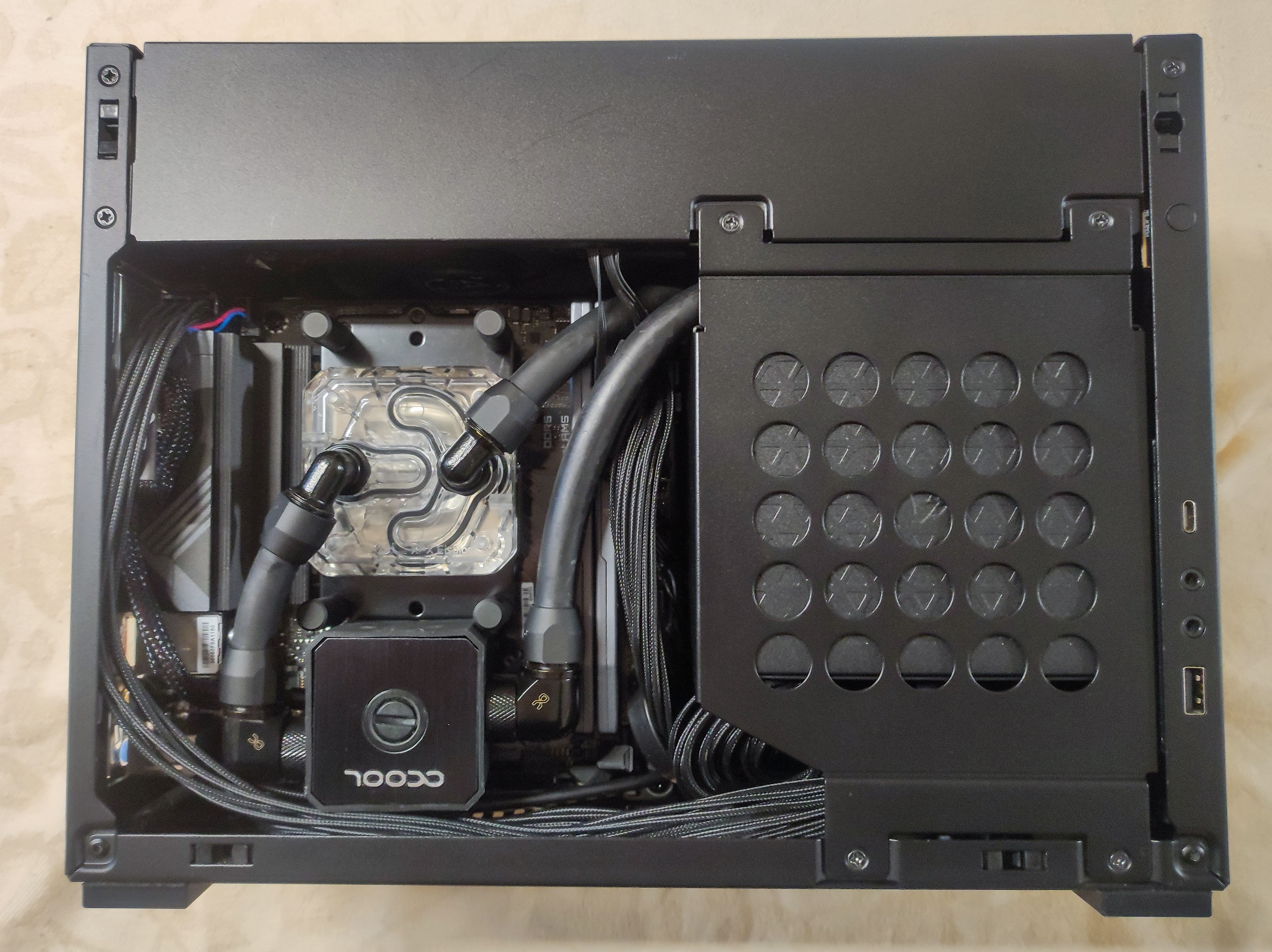

Enfin, une fois remonté, le nouveau circuit fonctionne comme prévu.
La pompe tourne à 3100 tr/min quasi constant et j'ai même gagné quelques degrés par rapport au premier circuit en 13/10.
Par contre, elle n'est vraiment pas assez puissante pour purger l'air d'un circuit déjà en place. Et quand je vois que 2 mL de liquide manquant ont suffit à l'empécher de démarrer...

Je vais pouvoir profiter un peu.

J'ai testé la 9070XT à -30% de son TDP : elle consomme 220W, je peux baisser la ventilation et je ne vois même pas la différence en jeu. Elle consomme à peine plus que ma 4070 undervoltée et atomise ma 3090 niveau perf. Je suis conquis par AMD.

J'attaque la touche finale pour le matériel : la réparation du système de fermeture du panneau latéral…

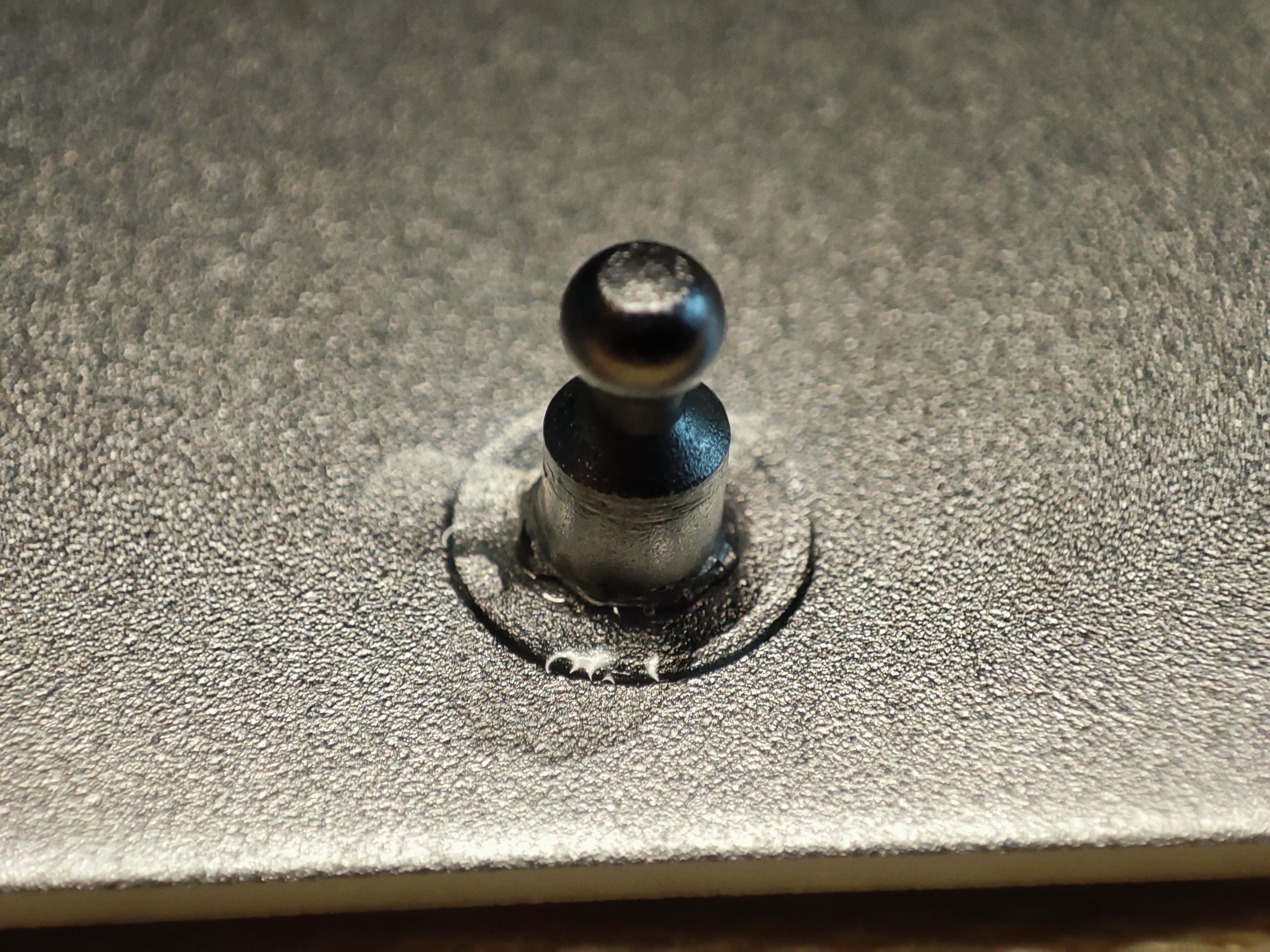

… avec un reste de super glue 3.



J'ajoute un peu de colle pour écran, histoire de ne pas trop solliciter la fixation réparée :



Et voilà, ça n'aura pris qu'un peu plus d'un mois!




Ah oui le gars il s'est chauffer directement ahah, le block cpu est moins jolie mais le gain de place est pas négligeable pour l'airflow

3000tr/min constant tu entend pas trop la pompe ?

Je n'entends rien du tout. Le flow doit être bien meilleur puisque c'est la même pompe et qu'elle ne tournait qu'à 2700 tr/min dans le circuit précédent. Merci de m'avoir fait penser au bloc avec pompe intégrée.

J'ai testé un peu le mode ECO 105W du CPU : à part prendre 15°C, je n'y gagne en rien en jeux sauf un peu plus de bruit donc retour au mode ECO 65W.
Faut que je branche un wattmètre à la prise d'alimentation du PC pour vérifier mais je dois être au max vers 350W, soit à peine la conso de ma 3090.

Sinon, j'ai démantelé le cube qu'il va remplacer et du coup, j'ai récupéré un Samsung 990 Pro 2TB à la place du SN850x.
Cette fois-ci c'est vraiment fini pour le matos!
