Bonjour à tous!

Ça fait un moment que je n'avais pas posté ici! Petit projet "recyclage" du jour: le modding d'un front base de chez Asus!

J'aimais beaucoup ce gadget de monitoring mais malheureusement, il n'est plus vraiment compatible avec ma carte mère actuelle! Et j'aime bien l'idée de pouvoir surveiller les températures du PC grâce à un écran intégré sur le boitier. J'ai donc ressorti mon antique Front Base avec l'idée de le remettre au gout du jour!

J'ai acheté un petit écran de monitoring USB sur un site chinois bien connu et ce sera le point de départ de ce petit projet!

Première étape, on dégage tout l'électronique d'origine du Front Base:



Problème: l'écran chinois est plus court que l'écran d'origine! Il faut ruser! Je vais peindre une partie du plexi en noir, c'est pour ça qu'il y du scotch de peintre.

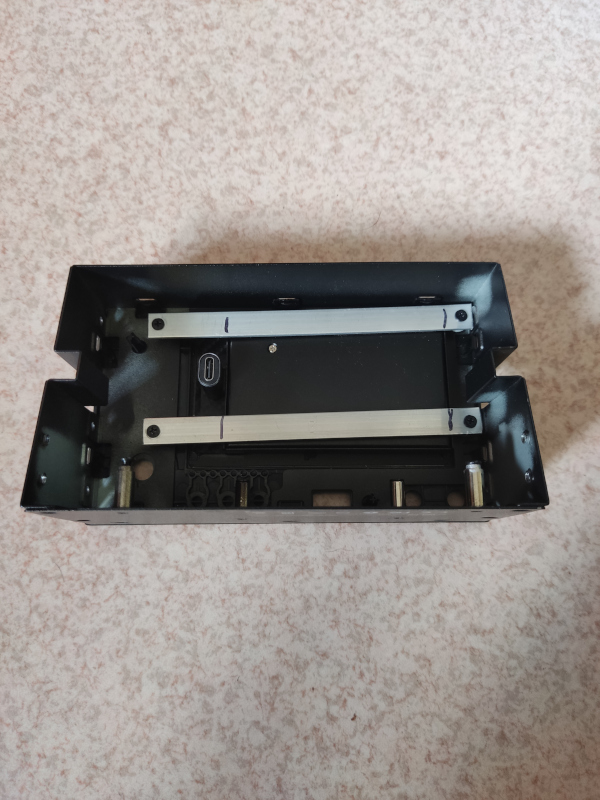

Ensuite on fixe l'écran chinois sur les fixations d'origine Asus avec des morceaux d'alu et du double face. C'est costaud!

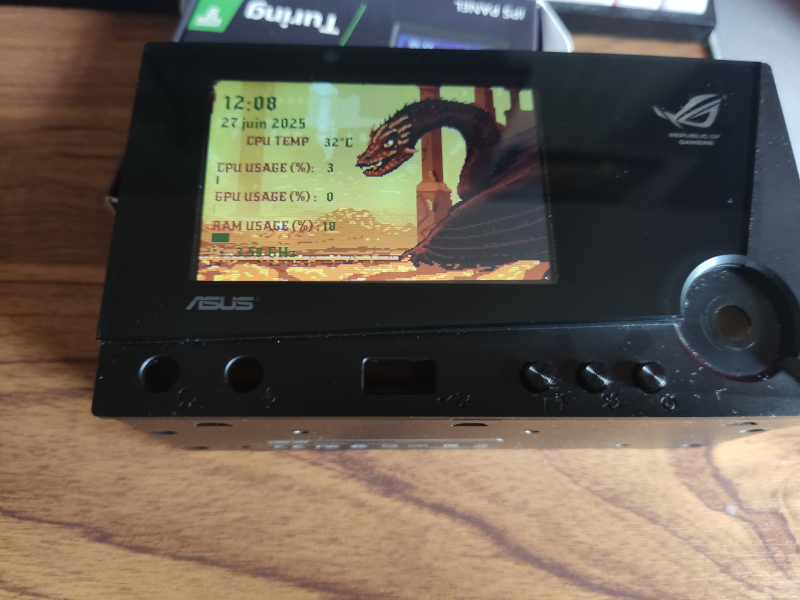

Il ne reste plus qu'à brancher au PC et tester le rendu de l'écran! C'est plutôt pas mal!

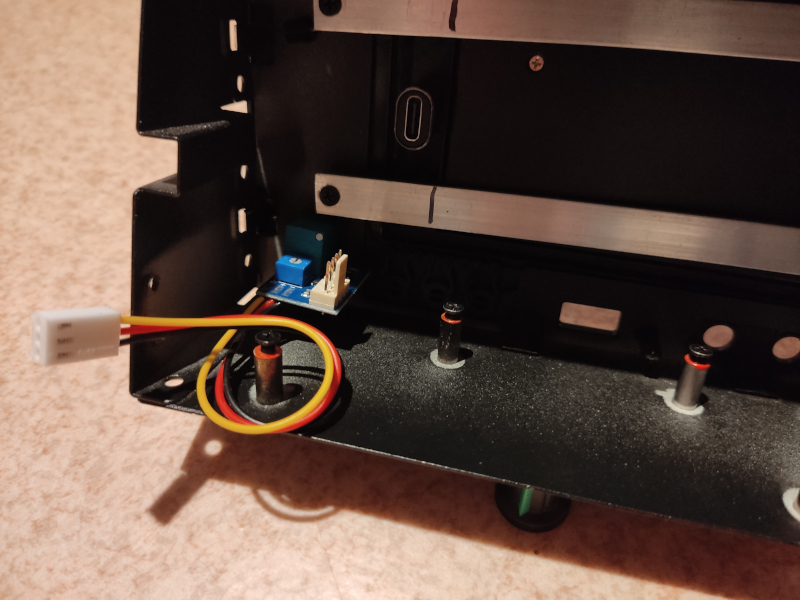

Autre idée, réutiliser le gros bouton rotatif d'origine pour contrôler la vitesse du ventilateur principal de 230 que j'ai sur mon boitier. Donc hop, fixation d'un petit module avec potentiomètre dans l'emplacement d'origine:



Maintenant, il me reste à fixer un port USB 3.0 et les prises casque/micro pour (je l'espère) obtenir un nouveau Front Base fonctionnel!
Si cela peut donner des idées à des possesseurs de ce gadget Asus devenu obsolète...

Super idée! Mais pas moyen de retrouver le mien dans mon bordel... Ou alors je l'ai vendu avec ma carte mère. Tu peux donner le lien vers ton écran? C'est un écran USB ou bien avec un HDMI? Comment l'as-tu relié à ton PC?

J'ai failli le jeter quand j'ai vu que la prise dédiée de chez Asus n'existait plus vraiment. Mais ce serait dommage, j'aime bien le look du gadget!

J'ai pris exactement cet écran là chez ce vendeur:
https://fr.aliexpress.com/item/1005 [...] pt=glo2fra

Je l'ai acheté avec l'option "adaptateur usb-c vers usb 5pins interne" comme ça je peux le brancher direct sur la carte mère. Prévois aussi un coude 90° usb-c, plus facile à brancher une fois collé dans le front base.

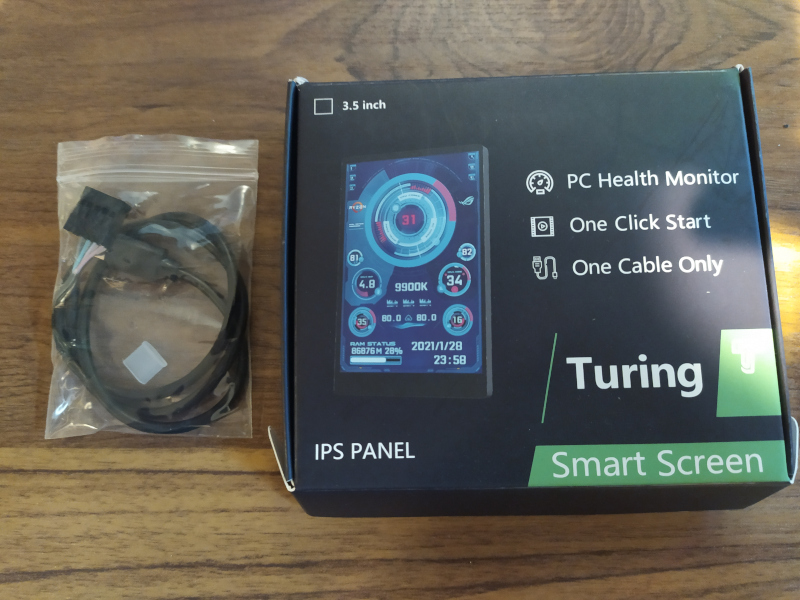

Au cas où, voilà à quoi ressemble la boite:


Je n'ai pas téléchargé le logiciel du vendeur, j'ai préféré prendre le "turing smart screen python" sur Github. Avec ce logiciel, tu peux personnaliser l'affichage (d'où le Smaug présent sur le mien ) et orienter l'image en fonction de ton montage. Plutôt sympa pour un écran à un peu plus de 10€!

Ok, mais je ne retrouve pas le front base...

Je garde donc mon LCD, qui est reconnu comme une extension du bureau Windows et est tactile:
https://forum.hardware.fr/forum2.ph [...] w=0&nojs=0

La prise dédiée c'est uniquement pour le report du code de démarrage du Bios. Le reste passe par l'USB.
Avec la bonne version du driver AsIO.sys pour Win8 (RogConnectPlus 1.00.32) et la procédure d'installation manuelle adaptée, le Front Base continue à fonctionner sur une installation Win11 (hors affichage du boot code).

Isage => Ah oui mais toi, tu as fait le modèle grand luxe là! Très joli!

Silou78 => Oui j'avais trouvé un tuto en fouinant sur le net mais quand j'ai voulu tester, mon Windows 11 plantait au démarrage avec un bel écran bleu...

J'ai galéré à retrouver un windows stable du coup, ça m'a vacciné, je retente pas!
