Reprise du message précédent :


Suite, je m'attaque à la partie merdier de cables et tuyaux, pose des régulateurs de tension, manomètres et voltmètres (qui ne lisent pas en dessous de 10V ), sonde de t° :

et j'ai pas encore installé l'alim vive l'aircooling

Ah ouais c'est le bordel la

c'est pas le bordel: c'est pas encore optimisé

nuance

ça avance j'ai commencé à ranger

normalement installation cm et watercooling cet aprem


Ca y est j'ai monté le wc   :

pas mal je trouve

Avant la mise en eau, j'ai mis 1 bar d'air comprimé pour trouver des fuites, c'est vraiment bien ça évite de prier + saupalin.

MAIS les emmerdes ont commencé    , d'abord le tuyau "docmicro" c'est souple mais c'est de la m...d'ou le ressort sinon il plie.

Ensuite j'ai dû mettre 6 coudes à 90° dont 4 avec un diametre de passage de 5 mm !!

L'effet kisskool c'est la somme de ces restrictions :

Avec les 2 ddc 10w je peine à arriver à 2 l/h   (0,4 - 0,5 bar en entrée de circuit avant les wb), les pompes au taquet quoi

D'ou ce montage test avec une DDC 18w en plus

Entree circuit, avant les wb : 0,6 bars

Et 3l/h

Pression max en pinçant le tuyau, ça pousse 1 bar

Oui, joli travail.

Par contre, c'est moi ou le PCB de ta carte graphique du haut est tout cintré?
Ton raccord entre tes 2 cartes ne serait il pas un peu court et du coup provoquerai un effort sur la carte du haut?

Solutions :

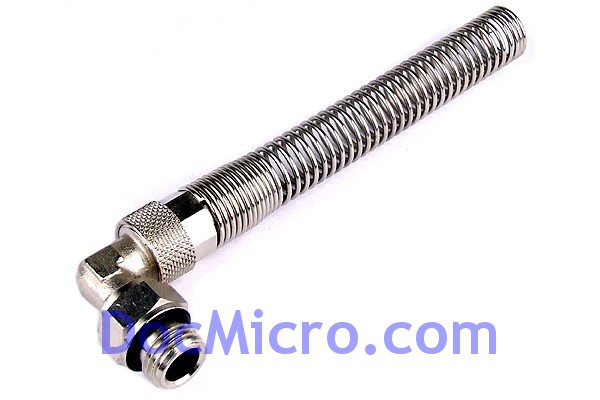

Remplacement des coudes de m...  :



(le corps et tres fin)

par des coudes plutot "high flow".


Et mettre les wb mosfets en //.


La suite cette semaine .



oui elle est déformée à cause de l'ancien wc il y avait un peu de contrainte

J'ai enfin pu continuer   :

wb mosfets en //, c'est à mon gout moins beau qu'avant mais ça va :

Les coudes ont été repercés à diam 9 mm et collés (tranquille).

Mix de tuyaux   , tygon   , masterkleer   et "doc micro".
J'ai claqué un top plexi aussi donc remplacé par un zern.
Le T du bas est prévu pour la vidange mais doit un peu restreindre.

Le probleme lors du précédent montage venait des coudes mais surtout du wb cpu qui a fait office de filtre   .

La pression en entrée de circuit est maintenant normale, 0,25 bar.

Et le débit est correcte avec les 2 pompes, 3l/min bien que j'en attendait plus...

tu utilises quel liquide ?

après le rouge/vert, c'est une question de gout

100% HB Pas tapay j'admire le taf



C'est du ldr pour voiture, c'est vrai que j'aurais pu prendre une autre couleur



c'est autre chose le HB

ton lot est tombé à pic, tant pis pour le mix de raccords

j'aime vraiment le résultat, vivement les photos d'ensemble.

merci, ça va changer avec les câbles, je vais essayer de les cacher et la peinture du boitier c'est pas un succès

Voilà, j'ai remonté le reste ce matin :

Stress au démarrage, le pc ne démarre pas   , l'alim tourne 2s, s'éteint 5s, redémarre 2s...
J'avais déjà eu des soucis avec la cm, waterblocks trop serrés   , cette fois ci rien à faire, elle est dead   , j'ai commandé la meme.

Pas eu de fuite avec les waterblocks sur la cm par hasard ?

non aucune fuite


je remonte aujourd'hui, j'ai testé le 4790k sur la nouvelle cm idem ensuite j'ai acheté un g3258 ce matin, finalement les 2 cm fonctionnent .
J'ai fait tombé le 4790k l'année dernière, un coin du pcb est abimé, pour parade j'ai mis un petit bout de papier plié plusieurs fois entre le verrou socket et le coin du pcb, ça à marché 1 an. Je viens de refaire la manip avec un nouveau bout de papier et miracle tout foctionne !!

Par contre j'ai une cm GA Z97X SLI (bonne cm) et un g3258 (pas testé l'oc) sur les bras, si ça intéresse quelqu'un ?

punaise les boules pour la CM et le proco en rab

sympa les passages de câbles. Les alims des CG sur le côté permettent de faire un seul faisceau depuis le haut, c'est très clean.

A cause de toi je suis en train de réfléchir à comment recycler mon vieil Antec pour faire un pc pour ma fille (elle a que 7 ans ).





Merci  , tu pourras piocher des idées ici.

En fait rien n'est hs, je posterai demain la photo du coupable, je suis rincé après les "48h du pc", "l'ancien matos" fonctionne ENFIN     .

Salut,

Le probleme de démarrage etait dû à la backplate   , elle est dessus depuis 1 an.

Essais avec une nouvelle G Z97X SLI et un g3258, rien, finalement j'ai tout inspecté, dur de la remettre en question près 1 an de service.

Elle faisait un court circuit donc mise en sécurité de la cm...

Découpe

T'as de la "chance" que ça n'ai pas tout fait cramer.
En tout cas, belle panne à la con.

c'est cool les sécurités de la cm


Mon premier boitier

Il a finit à la décharge, il avait des trous partout , big moma toussa.

Ce n'est que mon avis et ça fait plaisir de voir un mod de ce boitier en 2016 mais pourquoi est-ce que ça ressemble à du watercooling de 2004 ?

Avec tout ce qu'on a maintenant niveau matos, il y avait moyen de faire un truc vraiment propre et sobre.

Watercooler les mofset, mouais. Des tuyaux en plus pour pas grand chose, perso je m'en serais passé.

Par contre les HDD , perso je pourrais plus en remettre dans un PC. C'est soit NAS ou externe, soit SSD. Ca fait du bruit/vibration/encombrement dans un PC.

Niveau WC, je serais parti sur un réservoir baie + pompe. Un truc EK single bay avec une DDC ou dual bay avec une D5. Gros gain de place dans le boitier et ça facilite le placement d'autre élément dans le boitier.

L'intégration du 360 en façade est sympa, ca fait propre.

Quand j'étais sur la première page je me suis cool un mod avec ce boitier et là c'est plutôt.

Désolé si je suis un peu "méchant" dans mon commentaire.

Tu as donné ton avis, meme négatif ça ne me derange pas .

Je ne me suis pas lancé dans le mod ultime.
Le but était de recycler, les raccords notamment et de bricoler / modifier / créer, se faire plaisir façon 2004 , ça se voit avec les wb mosfets meme si c'est plutot inutile.

Je pense qu'on est encore nombreux à avoir des hdd donc voilà .

Ce boitier est bien un mod (un petit) pas un topic de montage / vissage d'elements de wc standards acheté neufs à prix d'or dont le resultat est forcément beau et dont certains se vantent pour le peu de travail accompli...
