Reprise du message précédent :
MAJ du bios ok,

rien a noter si ce n 'est que ca ne change rien dans mon cas, les perfs sont identiques (comme d'hab) : donc a moins de devoir monter du nouveau matos aucun interet !!

Content de voir que le forum sert toujours, et de voir que cette mobo ce vend toujours ...

See you .;

 Bonjour à vous tous, cher amis oc...

Bon je viens de faire l'acquisition cette semaine de la carte-mère ASRock 4CoreDual - Sata2 R2.0

J'ai pas tout lu au complet ce Topic, (je le ferai au cours des prochains jours/semaines).

Mais je songe à me procurer un cpu.
Soit le E5200 ou E5400.
Ou encore dans la gamme E4500->E4700.  (Par contre c'est du Core Stepping G0)
Sinon un E7400. Mais serais-je plus limité pour OC avec son coefficient multiplicateur x9 ???

De sorte que plus tard, ces CPU seront compatibles sur la gamme de cm P35, X48, P43, P45.

Si je met le bios 2.16a de chez pctreiber.net, ça va tu faire des bugs ou pas?

ici http://forum.hardware.fr/hfr/Hardw [...] m#t6964157  et le post suivant il est mentionné qu'il faut le bios 2.20 du modèle VSTA...

Évidemment je vais pas prendre cela.. mais je comprend qu'il y a un minimum à avoir comme BIOS...

Donc dans le cas de la série SATA2, je pensais prendre au minimum le 2.13a car il est fait pour reconnaître les CPU ayant un Core Stepping: R0

Et comme je vois ici pour :
le E7400 http://processorfinder.intel.com/d [...] Spec=SLGQ8 et le E5400 http://processorfinder.intel.com/d [...] Spec=SLB9V
ils ont tous un Core Stepping de R0

Est-ce que j'ai bien compris ou je suis dans le champ?

Je voudrais vos avis svp. Et savoir s'il y en a qui ont utilisé le bios  2.16a dans un cas de figure comme va se présenter la mienne.

En passant oui, pakal10, cette mobo se vend toujours mais de plus en plus difficile à trouver, soit en rupture de stock, soit discontinué chez les fournisseurs.

Merci et je trouve ça bien que vous partagez vos connaissances.

le problème avec cette mobo et les cpu récents c'est qu'il faut la mettre à jour avec un bios récent lui aussi.

mais pour mettre à jour avec un bios récent il faut pouvoir booter sur la mobo, c.a.d avec un vieux cpu sur un vieux bios.
Car ça ne bootera pas avec un vieux bios et un cpu récent.

Alors bien sûr tu peux en commander une et avoir la chance de la recevoir avec un bios pas trop vieux qui te permettra de booter et de faire la manipulation de la maj.
Mais je ne compterais pas trop la dessus.

Si tu connais quelqu'un qui a un vieux pentium4 ou core2duo socket775 dans un tiroir pour te le prêter le temps de la maj ça peux se faire. Dans le cas contraire bonne chance mais ça risque d'être pénible.

Cette mobo a un chipset de la même génération que les i945/i965/i975, ça commence à être de la préhistoire là.

les versions VSTA et SATA2 utilisent des bios différents, ne t'occupe pas de la VSTA qui n'est plus trouvable qu'en occase.

 Salut The real Nerdz, merci d'avoir répondu....

Oui, je sais que parfois les bios sont trop vieux, par ex. j'ai vécue la situation avec de la ram récente et le bios qui voulait pas accepté, sauf si je mettais de la ram ancienne avant. Une fois la ram ancienne posé et reconnue par le système, j'ai flashé le bios récent sur l'ancien et j'ai pu installé la ram récente.

Donc je comprend le sens de ta réponse. Je suis donc avertie vis a vis la cm.


Revision - Version
====================
En passant j'ai la Revision 2. Le manuel est daté de novembre 2007. Sur la cm, c'est marqué Rev. G/A2.00

Sur la puce 4Mb Bios (Flash Memory), il y a une étiquette : 4COREDUAL-SATA2 P2.00-8A
Dans le fichier 4CoreDual-SATA2(2.00).zip du site de ASRock, le fichier 4cds2_2.00 date du 30 mai 2008.

Dans le fichier 4CoreDual-SATA2(2.10).zip du site de ASRock, le fichier 4cds2_2.10 date du 03 octobre 2008.
Version de bios que je n'ai pas encore installé, faute de CPU. (je veux pas démonter ma tour Gigabyte et mon Vendetta2)
Voir mon icône configuration matériele pour plus de détails.

De toute façon, je peux aussi choisir d'installer une des versions du site de http://www.pctreiber.net/filebase. [...] 20&cat=143
Je vais lire vos commentaires avant de choisir.

BIOS AMI
==================
Y a un collant sur lequel est écrit : 686 AMIBIOS 1999 WI93 (pas W 1 9 3) suivi de 5719.
Bon je comprend qu'il s'agit des Bios de AMI fait en ou depuis 1999 pour ou par le AMI BIOS motherboard IDs no 5719 (normalement ASRock - mais j'ai pas eu confirmation documentaire ou liste ayant ce numéro et le nom de la compagnie).
J'ai vu des infos via Google, à l'effet que des puces AMIBIOS sur des ASRock avait le no id 0668 en 1999 aussi. Curieux.. Bon peut-être que je me trompe, je veux dire... ces no 5719 et 0668 ne font pas référence à ASRock.. mais alors à quoi?

De plus il s'agirait d'un bios fait pour les Pentium 4 (P6-686) ce que semble confirmer la carte-mère près des modules mémoires (...with Intel 04B and 04A processors).

Est-ce que ça a du sens pour vous? Avez-vous de la documentation à cet effet?


Chipset
==================
Le chipset Northbridge est VIA PT880 PRO / PT880 Ultra
(donc plus récent que les modèles 775Dual VSTA de l'année 2006 (VIA PT880).
Et le modèle 4CoreDual-VSTA a eu le même nothbridge que SATA2 et la possibilité d'être compatible avec les Quad Core.

Le chipset Southbridge est VIA VT8237S contrairement au modèle VSTA qui a le VT8237A.

Sur le site de VIA, vous pouvez trouver ces documents :

chipsets_pt880 WPaper.pdf
chipsets_pt880.pdf
PT880_DM_fr.pdf  dans un fichier zip (chipsets_pt880.zip)

chipsets_vt8237.pdf
chipsets_vt8237R WPaper.pdf


Puce Super I/O WINBOND
====================
(Situé sur la cm entre la fente AGP 8x et le Infrared Module Header)
En passant, vous pouvez trouver l'infos (Data Sheet) sur la puce WINBOND LPC I/0 W83697HF et W83697HG :
http://sigma.octopart.com/46986/da [...] 3697HG.pdf
Dernière modification faites le 30 mai 2005. (pas jeune la puce... )
Vous savez dans CPU-Z, onglet Mainboard, LPCIO : Winbond Modele W83697HG ou F, selon le cas...


PLL ICS
====================
L'abréviation « PLL », provenant de l'anglais Phase-Locked Loop.
En français, on dira une Boucle à phase asservie, habituellement connue sous le nom Boucle à verrouillage de phase.

Le circuit PLL ICS 953002DFLF est situé entre la CMOS Battery et la Fente PCI-Ex
C'est ce circuit 953002DFLF qu'on se sert comme clock generator dans SetFSB pour le overcloking.
Le circuit PLL ICS 9P933DFLF est situé sur le bord de la cm entre les modules mémoire DDR1 et DDRII_2

Data Sheet sur http://www.nuhorizons.com/ProductC [...] 7-02R1.pdf


Volt-Vcore-Drop Mode :
====================
(Situé entre le module mémoire DDRII_1 et la CPU Fan Connector)
4 phase controller with embedded drivers for Intel VR10, VR11 and AMD 6Bit CPUs
(Multi-phase Switching DC-DC Controllers)
L6714D de ST
STMICROELECTRONICS

http://www.st.com/stonline/product [...] /l6714.pdf
http://pdf1.alldatasheet.com/datas [...] L6714.html


MULTIPLE RS-232 DRIVERS RECEIVERS
=============================
(Situé entre le Serial Port et les ports USB)
GD75232 RS232 chip de
Texas Instruments

http://tw.ic-on-line.cn/IOL/datasheet/75232_177152.pdf
http://ct.ic-on-line.cn/IOL_GD7523 [...] 011301.htm  autre model 75232


5.1 Channel high Definition Audio Codec
=============================
(Situé au coin de la cm près du module mémoire DDR2)
Circuit ALC662 de Realtek Semiconductor Corp.

Fichier ALC662_DataSheet_1.3.pdf disponible sur le site de Realtek


Mémoire RAM
====================
Il est évident d'autre part que j'aurais de meilleures chances de réussir un beau et stable oc avec la ram DDR2 au lieu de la DDR.

Y a t-il des personnes qui ont remarqué que si la RAM DDR2 PC2-6400 (800Mhz), donc ayant une haute bande passante, mais avec une faible latence (faible timing comme CL3) a eu avec des processeurs Core 2 Duo un rendement faible ou décevant dans les opérations de compression ou décompression de fichiers par exemple? Ou en encodage audio?

Il semble qu'en encodage vidéo elle semble mieux aller, performé mieux par ex. avec Nero Recode.

Avez vous eu l'impression que d'essayer plusieurs combinaisons de modules de mémoire et de timings dans le but d'améliorer les performances, ne soit pas décevant?


Fente PCI-Ex
====================
Dommage par ailleurs que cette carte soit câblé à x4 entre le bus PCI-Express 16x et le chipset (pourquoi y ont pas mis câblé x8   )

Quel est l'intéret de mettre une carte PCI-Ex dans ce bus? Sinon pour faire des tests de cartes ou vérifier si elles fonctionnes?


======= FIN ===============================

Que pensez-vous de ces réflexions? Bienvenu à tous...

PS : J'ai passé des heures a chercher les documents techniques alors profitez en et donnez vos impressions.
(Utiles pour ceux qui utilisent SetFSB ou qui veulent faire des modifications sur la cm pour OC encore plus)

Salut à tous, je suis nouveau sur ce forum et j'ai lu toutes les 28 pages ce qui m'a beaucoup aidé.
Voila j'ai donc:

4coredual-sata2 R2.0
2x1go DDR2 G.SKILL kit EXTREME2 PC6400 PK
CPU E5200 OC @ 3.78ghz vcore 1.6v
carte graphique HD3850 AGP8X
alim HYPER 580W

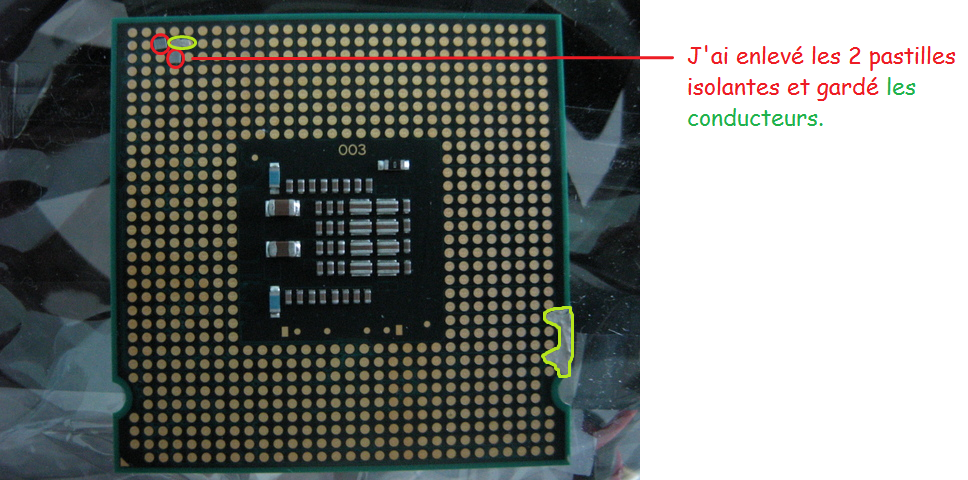

J'ai fait le mod du 1066mhz et le bsel mod pour 1.6v. Sa marche super bien, FSB à 303mhz très stable, démarre jusqu'à 308mhz stable mais lors d'un redémarrage l'écran reste noir (je dois attendre 5 min de refroidissement pour démarrer à + de 304mhz jusqu'à 308 enfin bref   ) Par contre sa chauffe avec OCCT les cœurs dépassent largement les 82°C. Ce qui me gène c'est la surface du CPU qui ne dépasse pas 45°C. Est-ce qu'avec un meilleur dissipateur les cœurs descendraient en dessous de 80°C Je voulais vous faire part de mon overclocking de 54% quand même
Je ferai des captures d' écran pour + de précision. Faut pas hésité à monter le vcore mais sa chauffe, faut dire qu'avec mon vieux Zalman 9500
A oui aussi je sais pas si je change de carte graph pour passé en HD4870

1er blem: j'ai peur pour mon overclocking de malade (stabilité entre AGP et PCIexpress)
2ème blem: le PCIexpress bridé à 4X

Voila merci beaucoup



Bonjour Kryptonfly,

Peut-tu me dire si tu avais envisagé d'avoir le E7400 et si oui, dans la mesure que tu aurais eu les moyens financier de te le procurer, pour qu'elle raison, quel avantage vis à vis le E5200 ?

Bien sûr, je pose la question par rapport au coefficient multiplicateur et aux bénéfice en OC....

Autre chose, j'aimerais savoir quelle pâte thermique tu as mis entre le processeur et le zalman 9500?

Merci de bien vouloir partager les infos, idées, et m'aider.

i680carcajou

Salut i680carcajou

Au départ j'avais envisagé un E7200 ou E7400 si tu veux, mais le problème c'est qu'il est déjà avec un FSB de 266mhz donc le potentiel d'oc aurait été réduit sur la 4coredual-sata2 qui bride l'oc vers 308mhz pour moi. J'ai donc préféré avoir un CPU avec un FSB de 200mhz pour permettre un meilleur oc.
Je te conseille de prendre un cpu avec un FSB de 200mhz, par exemple avec un E5400, si ta mobo atteind un FSB à 300, tu pourrais dépasser les 4ghz.
300*13.5=4050mhz
Moi avec mon E5200 je suis à 308*12.5=3850mhz, si je prend un E5400 je serai à 308*13.5=4158mhz

En ce qui conserne la pâte que j'ai c'est ANTEC dans des petits sachets, elle est pas bien (trop liquide) mais la OCZ freeze est bien (j'en ai plus )

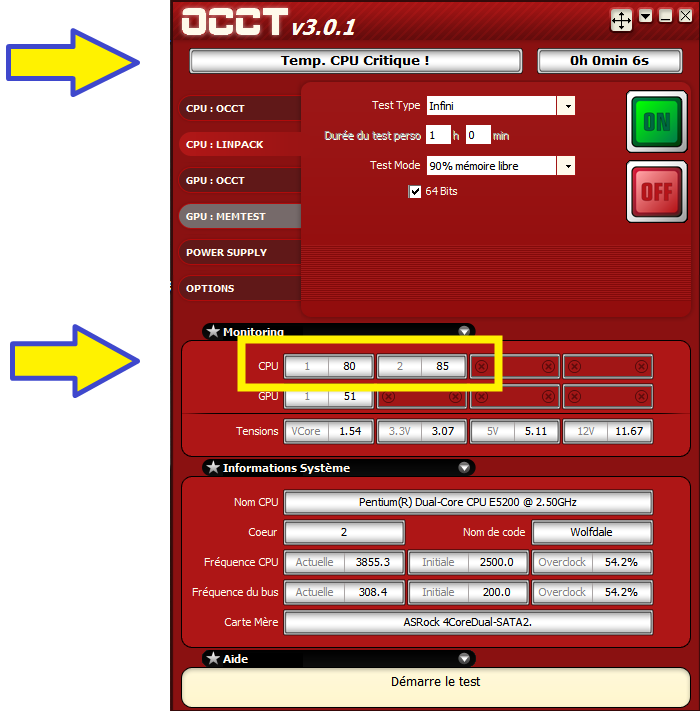

Je rappel que le vcore à 1.6v aide pas mal mais sa chauffe, à 1.4v c'est pas stable. Cela dit dans les jeux le CPU est entre 50 et 80% de charge se qui fait environ 65°c par coeur.

Si quelqu'un peut me dire comment on fait pour insérer des images, je suis nouveau, ça en aiderai plus d'un. Merci


Un beau merci pour toi, kryptonfly

Coef multiplicateur
====================

Tu as bien résumé les avantages et désavantages des coefficient multiplicateur.
Je comprenais le principe mais dans la réalité ce qu'est le résultat en OC d'un Cpu à l'autre... c'est pas toujours évident.

Je trouve dommage que le E7400 permet juste (de manière sécuritaire et stable disons) un coeff multi de 10.5 x 290 = 3045Mhz soit 3Ghz
Ce que j'aime du E7400 c'est son cache L2 de 3Mo et le fait que c'est un C2Duo.

OC sur E6600
====================

Cependant, sachant que sur mon E6600 (ayant un fsb d'origine de 266 et un multiplicateur de 9) j'ai pu atteindre de manière stable un OC de 7 x 435Mhz soit 3Go.
Mais je n'arrive pas à monter plus haut (ca reboot immédiatement et remet le bios à un niveau antérieur).
J'avais évidemment manipulé les options de System voltage et les OverVoltage dans tweaker.

Imagine si j'avais pu monter à 9x435=3915, soit 4Ghz mais avec un C2Duo de 3Mo de cache.... pas mal mieux qu'un E5400


Pâte thermique
====================

Avec le dissipateur de chaleur Intel Stock, la température du CPU E6600, full charge sur OCCT, atteint 53 degré.

Sur mon E6600 avec un Vendetta2 j'ai utilisé la pâte thermique OCZ Freeze (j'aurais bien aimé la MX-2 de Artic cooling, car meilleure encore, mais dur de la trouver et plus cher encore).

Avec le dissipateur de chaleur OCZ Vendetta2, la température du CPU E6600, full charge sur OCCT, atteint 33 degré.

En passant, il serait bon de connaître le maximum de chaleur que peut tolérer la carte-mère.
Ce qui m'amène à te demander quelle était la température de ta cm lors de ton OC?

Insertion d'image
====================

Pour insérer des images il faut mettre les balises [img][/img], fait un copier coller des miennes c'est simple. En fait il y a un bouton à droite de celui de Insérer une adresse email (enveloppe et flêche bleue) donc le bouton à droite avec l'oeil, c'est pour Insérer une image [img][/img].

Donc les images doivent être uploader sur un site externe ou via ton ordinateur. Par exemple :


Fin du message
====================

Merci encore Krytonfly de m'avoir aidé et j'espère qu'on aura d'autres conversation intéressante.
Un jour je te donnerai mon email via Message Privé.

Merci i680carcajou

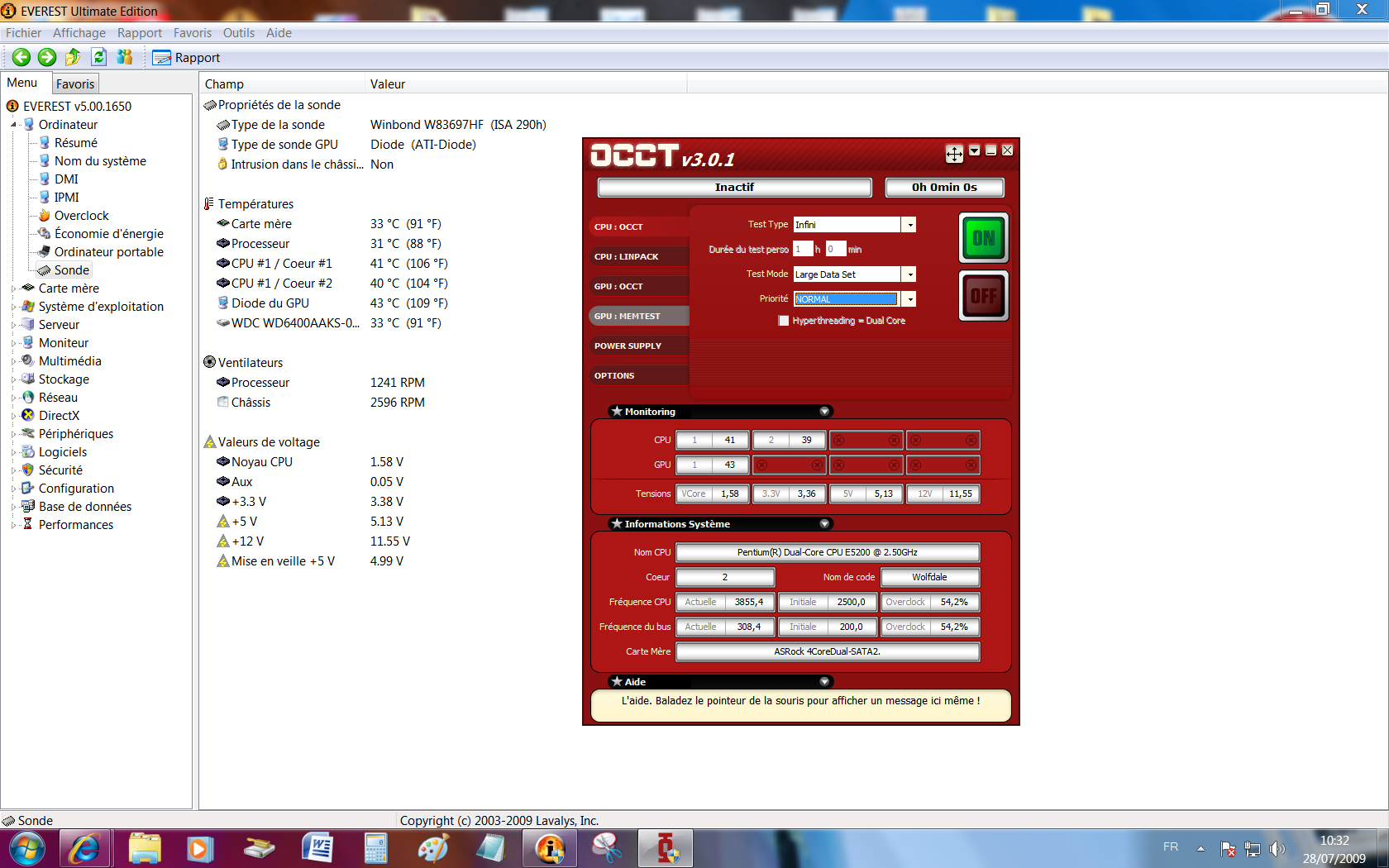

Voila quelques captures:

Score 3dmark 2006:

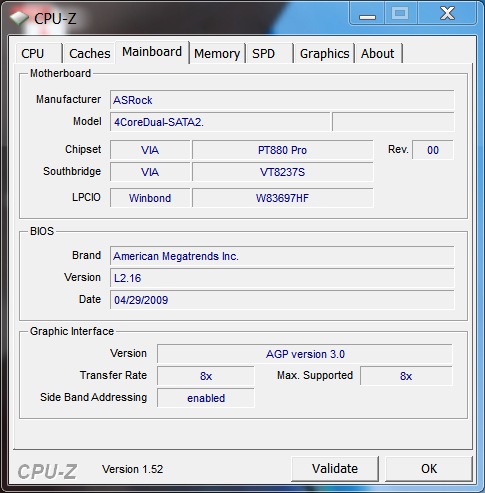

CPU-Z:



je prendrai des photos du bios

Merci Kryptonfly,

Oui très bonne idée de voir le Bios, ça m'aideras car je ne connais pas du tout les Bios AMI et encore moins les ''tweaker'' pour la ram, le cpu et et la cg.

Mentionne bien le modèle de ton Bios et aussi peut tu mettre la page au boot où l'on voit la version du Bios en haut et le total de la ram.

En cliquant sur la touche pause-break de ton clavier tu pourras avoir du temps pour prendre une belle photo.

De plus j'aimerais voir l'identification du modèle de motherboard en bas de l'écan du boot pour m'aider a trouver des infos sur les ID de la compagnie ASRock.

Merci encore.

Voila les images du bios:


C'est l'essentiel pour oc, le reste c'est des réglages de base.

Je sais pas si j'ai bien compris mais il me semble que tu as déjà la 4coredual-sata2, pourquoi tu met pas ton E6600 sur cette mobo juste pour te faire la main avec ce bios? C'est sûr tu ne pourras pas beaucoup l'oc mais sa te donneras un petit avant goût.

Petite précision sur le chipset de la mobo, lors de ma commande j'ai pris en même temps un autre radiateur car celui d'origine n'est pas bon apparemment.
Je l'ai installé directement sans jamais tester celui livré avec.
C'est celui la: www.materiel.net/ctl/Radiateur [...] ocode=5706
De plus, j'ai installé un ventilo de 90mm sur le plexiglas juste en face le zalman du CPU (j'aime bien zalman ) donc la carte mère arrive rarement à 42°C.
Si tu utilise les ports SATA fait attention car ils sont fragiles. j'ai cassé le sata n°2, heureusement que j'ai un câble qui passe le sata en usb pour mon graveur.

Pour l'instant je n'ai pas de détails particuliers à ajouter si ce n'est que pour oc vers les 300mhz et même avant sur cette mobo il faut obligatoirement faire le vmod du CPU.

Sinon j'ai une question:

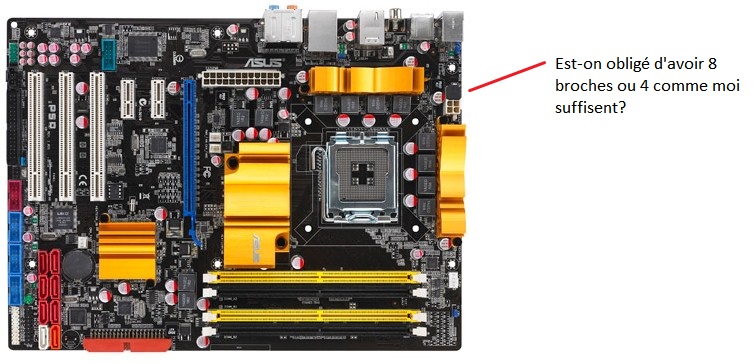

Si par exemple et c'est une supposition  je change de carte mère pour passer à la Asus P5Q, est-ce que je devrais changer l'alim qui a 24 et 4 broches en ATX alors que la P5Q demande 24 et 8 broches? Je pose cette question car dans toutes les images de cette mobo y a un cache sur le connecteur ATX.



Merci

Bonjour Kryptonfly,

Rapidement, je dirais au sujet de la P5Q, que si d'origine, il y a une étiquette sur 4 broches femelles... donc ça prend du 4 broches.

Mais n'ayant pas le modèle exact de la P5Q. Donc n'ayant pas lue le manuel de ''modèle exact'' sur le site Asus... je me permet de te dire de continuer a bien t'informer et m'informer

A part de ça, au sujet du rad sur le northbridge, en général, je suis plutôt en faveur de mettre de la pâte thermique nouvelle sous le rad, mais je ne crois pas nécessaire de le changer.

Ceci exprimé, si tu as la source de ton information, quand au fait de changer le rad du Northbridge... j'aimerais bien lire cette source ou savoir sa provenance.

En attendant, si tu peux dire, en quoi le rad d'origine sur le Northbridge n'est pas bon, ça serait bien aussi...

Je te remercie pour les photos du bios, très apprécié. Je vais lire et prendre des notes ...

Pour ce qui est de l'écran de démarrage ... je vois bien les infos demandées. Mais je vois que tu as pas mis les infos sur le ID de la carte motherboard qui apparaisse en bas de l'écran....

Par contre, je constate que cette infos pas mise, commençait a apparaître sur ta première photo... en bas a droite...

Si tu peux réussir a me fournir cette infos, je serais bien aise...
(comme je disais, tu pèse sur la touche Pause-Break de ton clavier pour arrêter le début du démarrage de l'ordinateur. Mais attend que l'infos sur le ID de la carte mère soit lisible.... bien sûr....

Au sujet de mon E6600, il est dans ma tour Gigabyte (Ga-p35-dq6) et il a le ventirad OCZ Vendetta2 dessus, comme mon ancien AMD est démonté (c'était mon 2e ordinateur) et que je veux accéder a Internet... je veux pas démonter le CPU de ma Gigabyte....

Par contre, je t'informe que j'ai commandé le E5400 finalement.

J'aimerais bien savoir le modèle exact de ton Zalman.. y en a beaucoup ... LOL

Tant qu'a y être, aussi le modèle du 90mm sur le plexiglas.... Je lis que ta cm a au plus 42 degré... ok je note.... cool...

Je trouve ça bien que l'on puisse s'entraider en attendant de voir la réaction des autres forummeurs.

Salut i680carcajou,

Concernant le rad du chipset, je t'invite à voir la page 10 de ce topic et plus précisément le message de "opooly" mais tu peux très bien garder celui d'origine.
En commandant la mobo, j'ai voulu changer de rad chipset, je le trouve pas joli
Le modèle de mon rad cpu est : Zalman CNPS9500A LED.
Pour le 90mm, j'ai démonté une ancienne alim, qui fonctionne toujours, juste amputé d'un ventilo et que j'ai monté sur le plexi.
Je referai une photo du boot.

A+


Salutations a toi, Kryptonfly,

J'ai lu le message de opooly, malheureusement lui-même n'as pas mis une source documenté sauf un avis de ''vendeur''... bon je verrai à l'usage si c'est utile de changer le rad du Northbridge... pas long à faire...

J'attends pour voir la photo du boot... (en attendant de recevoir mon CPU...E5400) donc y a pas d'urgence...

Finalement pour la carte graphique je vais commander une Pci-Express au lieu d'une AGP.

Il me reste à choisir un modèle... selon la disponibilité .... je vais faire un autre message à ce propos... lorsque j'aurais ces infos...

Salut i680carcajou,

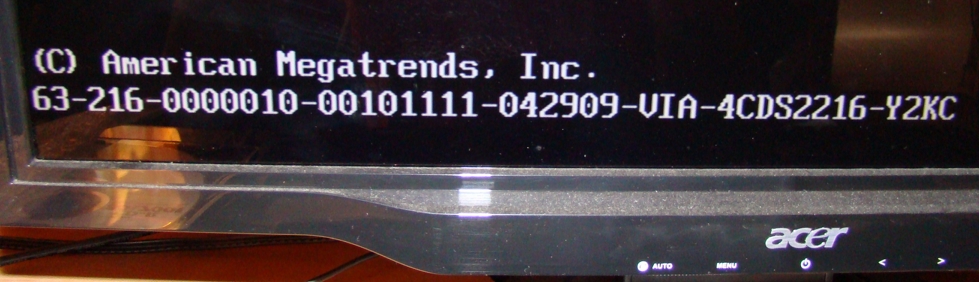

C'est ce que tu voulais, l'ID de la mobo est bien en bas à gauche dès que tu allume le pc. En bas à droite c'est des nombres qui changent pendant le chargement du bios.

J'aurai bien voulu avoir le E5400 mais il était pas encore sorti.
Pour la carte graphique, tout dépend de tes besoins. Si tu es un hard core gamer  comme moi, je te conseille une HD4870 ou 4890 ou si tu es plus traitement video, petit jeux de temps en temps une HD 3650 serait bien.
Tu nous tiendras informé de tes tests, sa m'intérèsse l'oc en pci-e, comme je suis en agp HD 3850, je voudrais savoir l'impact du pci-e 4x avec ton E5400.

Bon courage dans tes divers tests et à bientôt



  Salut Kryptonfly,

Je suis encore en train de chercher pour la carte graphique, j'avoue que j'hésite encore entre AGP et PCI-Ex.... j'y reviendrai sur ce sujet.

Merci pour la photo de l'ID du motherboard.

J'aimerais avoir une photo de l'onglet Mainboard de CPU-Z pour voir les infos affichées.

Peut tu fournir le modèle exact de la P5Q. Car il y en a plusieurs. En attendant, je me permet de te dire de continuer a bien t'informer et m'informer sur celà. Car le fait qu'il y ait un connecteur 8 broches est à prendre en condidération, donc faudra bien vérifier. Notamment en lisant le manuel de la carte-mère exacte. Si tu as le lien, je lirai moi aussi.

A++

PCIe en 4x n'est pas si limitant que ça à condition de prendre une CG bien dotée en mémoire.
Oui le préchargement des textures sera un peu plus long la 1ère fois mais ensuite si la CG ne passe pas son temps à charger/décharger grace à sa mémoire importante l'impact sera minime.
Alors bien sûr si tu prend une CG très haut de gamme affichage 28 pouces tous les filtres poussés à mort là ça aura un impact important, mais on utilise pas ce type de CG sur une mobo à 50€.

Quand à choisir entre AGP et PCIe, même si l'AGP 8x est encore largement dans la course, surtout si la CG répond à la contrainte précédente (beaucoup de mémoire),  le choix en AGP récent est très restreint (HD3850 / HD4670), et à GPU équivalent c'est nettement moins cher en PCIe qu'en AGP.



Bonjour the real nerdz,
Merci pour cette infos intéressante,

Je vais expliquer mon hésitation entre PCI-Ex et AGP.

Selon les infos théorique sur le bus :

AGP, les 8x : 66,66 Mhz x8 (coef) x 32 bit /8 = 2.11 Go/sec
Et ce modèle de carte a un connecteur AGP de 1,5 volts

PCI-Ex : selon la source d'infos, 1 GB/s ou 2 GB/s (je ne suis pas sûr de bien comprendre la différence entre Bandwidth per Stream et Bandwidth, duplex (ce dernier cas, le duplex, est-ce si on met 2 carte en SLI?
Ce modèle de carte a un connecteur PCI Express de 164 connecteurs et une longueur de 189mm de long.
Donc tous les modèle de carte graphique compatible, peuvent entrer sur ce bus. Cepandant dois-je comprendre que si j'achète une carte PCI-Ex de 16x ou 8x, je n'aurai que le quart ou la moitié de la vitesse de transmission de données de la carte?

Pouvez-vous m'éclairer sur ce point? J'apprécierais énormément.

Source infos : http://www.erenumerique.fr/analyse [...] 619-2.html
http://www.commentcamarche.net/con [...] press.php3
http://www.commentcamarche.net/contents/pc/agp.php3


les détails techniques je ne les connais pas.

Ce qui est sûr c'est que c'est un connecteur PCIE 16x rev1.0 mais que derrière c'est câblé en 4x, donc ça va 4 fois plus lentement.
Et non ça ne pose pas problème aux CG PCIe 16x, elles voient un connecteur 16x et communique en 16x, c'est la mobo qui se débrouille derrière pour faire passer l'info sur un cablage 4x. Donc ça prend 4 fois plus de temps. D'ou l'intérêt de minimiser le volume de communication en faisant en sorte que le maximum reste en mémoire de la CG, donc plus il y en a mieux c'est.
J'avais lu qu'on pouvait même en théorie parfaitement utiliser un port PCIe 16x cablé 1x, au prix d'une certaine lenteur, voir d'une lenteur certaine. Enfin personne n'a osé le faire heureusement.

Par contre c'est un connecteur PCIE rev1.0, qui parfois pose problème aux CG nVidia PCIe rev2.0, en principe il y a compatibilité descendante mais pas toujours, par contre avec les ATI PCIe rev2.0 la compatibilité est très bonne.

J'ai eu 9800pro AGP8x puis une X1950pro PCIE rev1.0 et actuellement HD4830 PCIe rev2.0, tout va bien.


Rebonsoir,  the real nerdz,

Merci pour cette infos supplémentaire... ca aide déja plus a mieux comprendre....

Donc en gros, est-ce que j'ai avantage à prendre une carte ayant 1Go de ram vidéo ou 512 sera bien? Chose certaine, je veux pas plus bas.

déjà il ne faut pas faire l'"erreur de prendre 1go de mémoire lente au lieu de 512mo de mémoire rapide.

On voit des CG proposée avec 512Mo GDDR3 ou 1Go GDDR2, la GDDR2 est bien plus lente donc annule complètement le gain de 512Mo.

Actuellement seul des jeux lourds en texture comme Crysis ou mal programmé comme GTA4 dépasse largement la barre des 512Mo surtout avec des filtres activés et poussés.
Mais ça sera de plus en plus le cas dans l'avenir.

Aujourd'hui le minimum vital est 512Mo, sur CG entrée ou milieu de gamme affichage 22 pouces et filtrages bas/moyens, au dela de 22 pouces ou pour les milieu-haut de gamme ou haut de gamme les 1Go sont plus que conseillés, surtout avec l'activation de pas mal de filtres fortement poussés.
La mémoire doit être de type GDDR3 ou GDDR5, cette dernière étant préférable mais plus couteuse.


Rebonsoir, the real nerdz,

En fait j'avais déjà pris en compte que je voulais de la DDR3 (j'ignorais qu'il y avait de la 5 !!!).
Et en plus je veux une carte qui a 256 bit minimum.

EDIT: (29 juillet 2009)
Sur le site ASRock l'étiquettte PCI-EX, de cette carte, est défini comme :
PCI Express is the latest I/O interconnect technology that will replace the existing PCI interface.
With a bus bandwidth 4 times higher than that of AGP 8X interface, PCI Express x16 bus performs much better than AGP 8X in applications such as 3D gaming.

Salut Kryptonfly,

Bon finalement, au sujet de mon E6600, j'aurai pas le choix de le mettre dans la carte-mère ASRock, car je dois mettre le BIOS à jour.

Car le E5400 passe pas sur le BIOS version 2.00 http://www.asrock.com/mb/cpu.asp?M [...] R2.0&s=775

Donc je pourrai tenter des oc avec le E6600 sur le BIOS flashé par la version 2.10 et après pourquoi pas via un BIOS flashé par les versions du site de pc treiber. Probablement la version 2.14 ou 2.16 selon la stabilité je saurez laquelle garder.

Du travail en perspective... et des captures d'écran en masse et des photos de BIOS aussi... un catalogue... un portefolio...

ALP...

Salut i680carcajou



Pour le bios j'ai le 2.16 de pc treiber, aucune différence avec le 2.14 d'un point de vu stabilité. La seule façon de voir si tu as un chipset ultra est d'enlever le rad mais moi comme un c** j'ai pas pensé à regarder quand je l'ai changé
Est-ce que t'as mis une agp ou pci-e pour tester avec ton E6600?

Bon courage, tu vas pas allé bien haut avec ton E6600, renseigne toi sur le vid et le vmod pour mieux oc.





Salut Kryptonfly,

Comme je disais le CPU E5400 est en commande, la carte PCI-Express pas encore choisie.
Je vais devoir mettre une autre alimentation car celle de mon AMD a seulement 18 amp sur le 12 volts.
Car les cartes vidéo demande souvent du 24 amp minimum.

Donc, en définitive, je vais testé au plus pressé sur la ASRock, le E6600, avec une carte AGP nvidia FX5200.
Et en attendant, la nouvelle alimentation, je vais utiliser l'alim de l'AMD. (Vu que ce sera une carte graphique de seulement 128 Mo de ram vidéo et 64 bit.
Je pourrais mettre le BIOS 2.16 vu que tu me dis que tu as pas eu des troubles de tension ou d'instabilité avec.

Et finalement j'ai commandé un autre ventirad OCZ Vendetta2 pour cette config sur ASRock.
Et en plus j'ai mis la main   sur la pâte thermique MX-2 de Artic Cooling. 5$ plus cher que la OCZ Freeze.
Une bonne affaire finalement.

Merci pour l'image de l'onglet Mainboard.
Si jamais tu peux essayé avec une carte pci-express et refaire une photo, j'aimerais bien voir...

ALP.

Désolé, je croyais que tu avais déjà mis ton E6600 et que tu testais la asrock.

Et encore désolé, je n'ai jamais eu de carte pci-e, je suis un pro agp depuis toujours (longue vie à l'AGP   ) c'est pour sa que je suis curieux de voir avec une pci-e.

J'imagine que tu as commandé la pâte sur www.ldlc.com/critiques/PB00068 [...] ammes.html

A moins que ce ne soit une pure coincidence avec l'OCZ Vendetta 2 et l'OCZ Freeze.


Salut Kryptonfly,

Pas de problème, je sais que j'ai, tu as et qu'on a tous hâte de voir des capture d'écran de overcloking...

Mais je vais attendre d'avoir mon E5400 au moins. Car je pourrais utiliser l'autre ordinateur (Ga-P35-DQ6) avec le cpu E5400 et faire ce que je disais antérieurement.

Si tu as d'autres difficultés ou situations tu peux faire un lien ici, comme ça je pourrai lire et essayer de t'aider.

ALP.


Resalut Kryptonfly,

En fait, la pâte OCZ Freeze, je l'ai depuis le début Mars 2009, soit au même moment que l'achat de mon premier Vendetta2.
Et je viens de revoir la facture pour la Freeze et j'avais payé le même prix que cette semaine pour la MX-2 mais pas au même magasin.

Donc je suis doublement content d'avoir acheter ma MX-2 et commandé mon 2e Vendetta2 au magasin où j'avais acheté ma GA-P35-DQ6.
(Par contre le Vendetta2, il me font payer 15 $ plus cher que le premier que j'avais acheter à un autre magasin, mais ça a pris 1 mois pour l'avoir.)

Bref je paye plus cher et je sauve du temps...

En passant la OCZ Freeze a 3gr de colle.
Et la MX-2 en a 4 gr de colle.

En passant, j'habite au Québec, Canada
Pour les prix, une idée ici http://www.infoprix.ca/vendeurs/Canada+Computers/
Et ici un convertisseur de prix Canada-Euro http://www.xe.com/ucc/

ALP.

C'est cool on s'entraide Outre-Atlantique, sa fait qui y a un décalage horaire, s'il est 18h33 chez moi, il est 12h33 chez toi?

Moi je suis en France, en Aquitaine au Sud-Ouest.

Désolé pour le hors sujet.

Au sujet des 8 broches de la P5Q ils servent pour les gros CPU genre les Quad-core.

forum.hardware.fr/hfr/Hardware [...] 1580_1.htm


Rebonjour, Kryptonfly,

Bon je suis sur mon départ, je reviens demain matin pour toi... LOL

En effet, nous avons un décalage horaire de 6hr, ici il est 12h38

Content de voir que tu as identifié le pourquoi du 8 pins.
J'aime mieux lire la doc, avant de me prononcer mais ca a bien du bon sens.

Donc ca prend une alimentation ayant 2x4 pin cpu1 et cpu2 donc.
Si jamais tu veux mettre un gros Core 2 Quad ou Extrême.

ALP.

Salut Kryptonfly,

Fun de se revoir...

Ok je veux bien t'aider mais dans le respect du forum, je te suggère d'ouvrir une nouvelle discussion dans cette section
http://forum.hardware.fr/hfr/Overc [...] ujet-1.htm

Donc tu pourras déplacer le contenu de ton dernier message dans la nouvelle discussion,
et invite moi par un lien ici ...apres...


Bonsoir Kryptonfly,

Bon au sujet du Cooler Master V10 ce que je peux dire c'est que mon OCZ Vendetta2 est mieux.
Ou un Noctua si tu peux te le permettre.

EDIT : un test ici entre plusieurs Ventirad:
http://www.puissance-pc.net/les-do [...] ?Itemid=57

Edit:

  Redirection vers forum.hardware.fr/hfr/Overcloc [...] _3.htm#bas pour continuer la petite discution sur le VF-1000 et le OCZ Vendetta2

  @+


Bonjour Kryptonfly,

Je suis maintenant en mesure de te dire que la version du Northbridge est la PT880 Pro.

Car j'ai enlevé le rad, pour mettre de la pâte thermique OCZ Freeze.

Et j'ai pu constater que la surface du rad est strié de lignes d'inégales profondeur macroscopiquement,    mais visible à l'oeil et sensible au toucher avec l'ongle.

Donc, il n'est pas exclus que soit je sable la surface avec du papier idoine ou que je change de rad comme tu as dis.
Je verrai a l'usage.

ALP.

Salut i680carcajou

Concernant le VF-1000, je vais me le commander prochainement. La question ultime que je me pose c'est de savoir si en mettant un meilleur rad CPU (V8, OCZ Vendetta 2...) les cores descendraient en dessous de 80°C ou c'est la faute du vcore à 1.6v?


Salut Kriptonfly,

Je vois ta fenêtre de OCCT. J'ai quelques questions....

Fonctionne tu en mode 64 bits? Est-ce windows ver 64 bits?
Bref, explique pourquoi tu as coché le carré 64 Bits....
Ou bien c'est pour tester le mode 64 Bits de ton CPU... hum..
Mais pourquoi tu fais pas juste le volet CPU : OCCT au lieu de CPU:Linpack?

Tes tensions de 12 volts ont-elles déjà montées à plus de 12.00 volts? Ou sont-elles toujours en bas de 12.00 volts?

As-tu Everest ultimate? Si non installe-le....
Autres choses? Peut-tu afficher ta fenêtre options de OCCT?
Et aussi celle de Options Monitoring, en cliquant sur le gros bouton orange avec la roue dentelée.
Au milieu, tout en haut : Tu peux mettre le max de la temp du cpu durant le test...(pour pas le cramer...)
Essaye avec la température à 65 pour voir?
Juste en dessous : Logiciel : choisi Everest.
Ouvre Everest et vérifie que les infos sont concordantes avec ce que tu vois dans OCCT.

Tiens moi au courant... si tu veux que je regarde tes images... A+++

P.S. J'ai eu une panne électrique durant la fin de l'après-midi de 16h00 à 17h30 et après j'ai été faire le souper... donc on se ''revoit'' demain.

Salut i680carcajou

Je fonctionne en 64bits, j'ai fait un dual-boot entre windows seven 64bits (pour tester) et windows vista 32bits. Actuellement je fais les tests sur seven (plus pratique avec l'outil capture) donc 64bits.
Pour OCCT, je choisis Linpack car sa chauffe beaucoup plus que CPU: OCCT.
Malheureusement, mon 12 volt reste toujours inférieur à 12 volt

Voici les options de OCCT:            nsm02.casimages.com/img/2009/0 [...] 148878.png

Le monitoring:                             nsm02.casimages.com/img/2009/0 [...] 148877.png

Voici un test en CPU: OCCT avec la sécurité à 65°C qui se termine en 28s par un petit Temp CPU Critique:

Temp CPU1:                                nsm02.casimages.com/img/2009/0 [...] 148955.png

Temp CPU2:                                nsm02.casimages.com/img/2009/0 [...] 148956.png

vCore:                                        nsm02.casimages.com/img/2009/0 [...] 148957.png

3.3v:                                          nsm02.casimages.com/img/2009/0 [...] 148953.png

5v:                                             nsm02.casimages.com/img/2009/0 [...] 148954.png

12v:                                           nsm02.casimages.com/img/2009/0 [...] 148952.png

C'est cohérent:

nsm02.casimages.com/img/2009/0 [...] 149041.png

J'espère qu'avec un meilleur rad et pâte thermique, les températures vont baisser , parce-que je souhaite rester à 1.6v au cpu, 1.4v c'est pas stable et 1.5v je sais pas comment on fait?
Si tu arrive à trouver le pinmod pour avoir 1.5v ou entre 1.5 et 1.6v sachant que le vid du cpu est 1.20v ce serait très sympa
Voici ce que j'ai fait pour 1.6v  source: image prise d'un forum (je sais plus lequel ) et modifié par moi:



ALP




Bonjour Kryptonfly,

Petite réponse rapide en attendant l'analyse de tes précieuses images ô combien pertinentes....

As-tu bien lu mon message ici :
http://forum.hardware.fr/hfr/Overc [...] m#t1913640
(juste pour être sûr qu'on s'est pas perdu dans les Topics...héhé)

Quel est la marque et modèle exact de ton alimentation?

Moi j'ai trouvé ça comme test des HIPER (pas Hyper...)
http://www.pcworld.fr/article/hipe [...] es/106651/
ici les caractéristiques au niveau des tensions:
http://www.pcworld.fr/image/zoom/279091/
Je constate que le 12 volts est limité a un max total de 360 watts...(pas gros, gros...)

Ici sur le graphique en Idle, elle atteint presque sa puissance nominale de 360...et
sinon elle monte en charge a disons 570, donc tu n'as aucune réserve.... Bonne alim mais pas a jour, moins ''actuel'' vus le matos..
http://www.pcworld.fr/article/hipe [...] on/106711/
et en plus l'ampérage est de 18am et 20 amp sur le 12 volt.... (avec carte PCI-Ex... oublie ça....)

Si ce n'est pas le modèle exact... précise le svp... Modèle R, M ou...??? Modulaire, non-Modulaire, etc
Si tu peux mettre lien web du fabriquant avec ton modèle.. ça aiderait.
(je pense que ton alimentation n'as pas assez d'ampérage pour ce que tu lui demande (burn, bench, test 3D)... (peut importe que ton 12 volts fasse du 11 volts en charge)

où sinon faudra trouver pourquoi le 12v ne fourni pas...du 12 volts...
(encore que le tableau de consommation ''en charge'' démontre que c'est effectivement le cas, il y a une baisse de 1 a 1.5 watts... (donc ne formalisons pas... et restons zen sur ce point particulier)

Enfin, je ne suis pas un spécialiste, mais il faudra faire attention au choix de la prochaine alimentation.
Regarde les Corsair HX et TX ou VX par exemple, ou bien les Tagan.

Ciao... mon ami. (ps... dans mon profil, tu trouveras mon user de yahoo messenger.

Rebonjour i680carcajou,

Oui, j'ai bien lu ton message mais comme on discute sur la température des cores du E5200 qui se trouve sur la 4coredual-sata2 et dont j'ai fait un pinmod pour bien oc, je pense être au bon endroit.
T'inquiète pas, au sujet de la HD3850 je prendrai un VF-1000, sa sera bien mieux que le slim d'origine de sapphire.
Pour l'alim, j'ai le manuel je scannerai quelques pages ou si tu trouve sur internet, c'est la Hiper Type-R series 580w.
Rapidement le 12V1 est à 20A et le 12V2 pour le CPU est à 18A

Voila, étudie bien mon post précédent pour le vCore. Je t'enverai les images du manuel si tu trouve pas. ALP

Salut, Kryptonfly,

T'inquiète, je trouve pas mal tout seul.. mais comme je préfère vérifier...donc tu me confirme que j'avais bien la bonne...

Tu disais plus haut :

'' Pour OCCT, je choisis Linpack car sa chauffe beaucoup plus que CPU: OCCT. ''

Je me doute que tu dois savoir que ce genre de test Linpack, ça teste le chipset de la carte, pas le CPU...seulement.
En tout cas, je commence à comprendre pourquoi tu voulais changer le rad du Northbridge.... héhéé (fin malin cachotier...)

Oui tu as exactement trouvé le modèle que j'ai

Pour l'instant, changer l'alim ne fait pas parti de mes plans. D'autant plus qu'elle ne chauffe pas c'est de l'air tiède qui sort et un peu chaud en jeu, alors qu'avant avec mon ancien P4 prescott 478pin sur une mobo MSI 865pe neo2-p overclocké de 3ghz à 3.84ghz et vcore à 1.6v (réglé dans le bios mais 1.54 sur windows et en charge 1.46, la faute à l'alim ou la mobo ) et bien elle chauffait beaucoup plus, je parle pour l'alim. Au départ j'avais une no-name de 520W sur le P4 et la prise ATX avait cramé. C'est pour ça que j'ai une "vieille" alim de 2005 (à l'époque 100€ soit 153.5 CAD je crois). J'espère que t'as tout compris ? A part que j'ai du 11.55v, aucun problème de stabilité à part quand je joue trop longtemps plus d' 1h.

Sinon pour les 80°C du E5200, un meilleur Rad résoudra le problème ou y a rien à faire, je suis obligé de baisser le vCore??
