Bonjour,

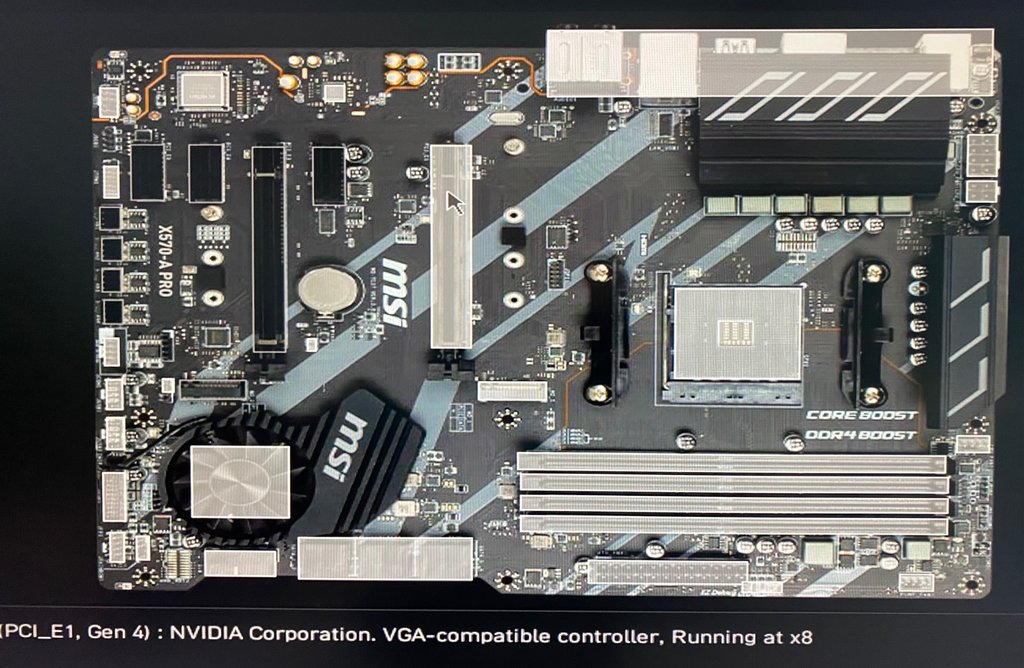

Comme évoqué sur le topic des RTX 3000, je me retrouve coincé en PCI 8x sur une carte graphique Gigabyte 3080 Vision OC. Pourtant, la CM (MSI X570 A PRO) semble bien configurée en 16x. Mais le bios le détecte en 8x.

Avez vous une idée de l'origine du problème ?

Merci



J'ai vue ce problème plusieurs fois:
En partant du principe que tout est bien brancher niveau hardware:
solution trouvé:
dans un cas: flash bios
dans un autre cas: 2 pins cpu tordu, ok après redressement (ok c'est hardware mal plugé pour le coup)

- Tu peux testé changé de slot PCI en plus, mais c'est soit problème d'installe soit CM (soit Bios pas opérationnel et attendre une maj).
- Si tu as une autre CG (ou testé la CG dans un autre PC) pour exclure la CG.

dans un autre cas: remplacement de CM après avoir tout testé.

Par contre il faudrait le détaille de ta config (notamment alimentation).

avec gpu-z ça donne quoi ? (le bus interface)


Pareil, il passe en 8x gen 4 quand la CG est utilisée, sinon 8x gen 1.



Je suppose que le problème est soit Bios comme dit par bibi773 soit hardware car même au niveau du bios ce port pci est détecté comme en 8x

C'est quoi ta config?
ta bien branché la carte?
ta bien branché les 8 pins +4 pins CPU?
je suppose que ta bien brancher les 2x8 pins GPU. D'ailleurs ta brancher avec un Y ou 2 câbles différents comme prérequis par les constructeurs?


Normalement oui mais je vais refaire une vérif.

Après, c'est plus par acquis de conscience, je n'ai pas de problème de perf particulier. Si je bench je suis dans la moyenne des config équivalente. Je ne sais pas si la différence entre un PCI 16x et 8x est importante en jeu. A priori, en 1440p pour 4k, la différence est minime.

Je vais refaire un démontage/remontage de la CG pour m'en assurer

sur la photo que t'as partagé on voit que tu utilise un ssd nvme m.2, il est possible que ça soit ça qui split le x16, si tu le mets sur le port du bas ça peut changer quelque chose


Bonne remarque, je tente ca aussi.

Le problème c'est qu'il va avoir 1 milliard de remarque tant qu'il détail pas ça config.
Et il va en démotiver plus d'un.

Bon, the winner is nrks27 ! En passant sur l'autre slot m2 je suis repassé en x16. Merci à tous pour votre aide.

Par contre, comme rien n'est simple, ce second connecteur M2 n'est pas en PCI 4 mais en PCI 3 x4. Je vais voir si cela peut avoir un impact sur les performances.


Désolé pour le manque de détail Je ferais mieux la prochaine fois

Np, tu peux toujours éditer ton poste.
Si tu passe en 16x sur l'autre slot c'est carte mère ou montage pour le coup.
Tu es sûr d'avoir rien tordu côté pins cpu?
sinon c'est peut être le PCI de la CM qui est foireux côté câblage (en même temps MSI ça serait fiable ça se saurait, dsl pour les fan mais cette marque est tellement une blague que dans mon ancienne boite info, on a bannis cette marque ainsi que corsair).

Maintenant je ne touche plus au PC. J'ai juste déplacé le SSD. La théorie de nrks27 était la bonne, le PCI e 16x est splité avec le M2 du SSD. Donc maintenant tout est ok pour la CG.
J'ai aussi lancé un crystalmark sur le SSD sur son nouveau slot et pas de perte de performance. Donc tout me semble ok.

Sinon, concernant MSI je ne suis pas fanboy donc pas de soucis J'ai malheureusement du me refaire une config de 0 et avec la pénurie actuelle de CG je n'ai pas eu le choix que de prendre une config montée avec ces composants. On verra dans le temps si elle tient la route.

Bah, enfaite non tes 2 slots sont entièrement câblés et le slot M2_1 en 4x donc même si tu branche sur le slot 2 le ssd passe en 3x mais ne doit pas impacté la CG.
regarde la doc de la carte mère.



Donc t'as bien un problème côté CM.

J'ai ouvert un ticket chez msi on verra bien. Je mettrait a jour le topic en fonction du retour du constructeur. Peut être simplement un pb de paramétrage bios ou un bios avec un bug.

Ouep bonne idée.

Coucou ,
Ce sujet m'intéresse car j'ai la même carte mère (mais pas encore de SSD M2 installé sur l'emplacement qui gère le PCI-E 4.0.
D'après les spécifications, il ne devrait effectivement pas y avoir de split...
J'imagine que "l'amputation" de perfs en jeux en passant de x16 à x8 en PCI-E 4.0 n'est pas catastrophique, mais bon par principe je reste curieux.

si le nvme est sur le slot du haut, normalement le 1er port pcie x16 reste en x16

si y'a d'autres cartes pcie etc. faut se référer au manuel,

Justement, le manuel ne parle pas de ce "bridage".
Il est juste mentionné qu'il y aura un bridage sur l'un des ports PCIe 3.0 x1 (annoté PCI_E2) qui sera alors désactivé lorsqu'une carte est utilisée un autre port PCIe 3.0 x1 (annoté PCI_E4) : en gros, on ne peut utilisé que 2 des ports PCIe 3.0 x1 au maximum.

partant du principe qu'on parle d'un ryzen 3xxx

- le cpu a 24 lignes pcie,
- 4 lignes réservées au slot M2_1 (celui du haut)
- 16 lignes réservées au port pcie_E1 (du haut)
- les 4 lignes pcie qui restent sont pour le lien cpu/chipset,

Donc, quoi qu'il arrive sur cette carte mere, le nvme du haut et la cg, ca restera tjs en x4 + x16

Sur certaines cartes meres, le second slot pcie est au cpu aussi (dans ce cas, il est souvent argenté pour que ce soit facile a identifier)

Et à ce moment là, la présence de deux cg installées sur les x16 split en 4.0 x8 + 4.0 x8 (ce n'est pas le cas ici, le second slot pcie est sur le chipset, noté PCI_E3_PCH pour chipset)

Ils n'ont pas mis le schéma des lignes ds le manuel, donc dur d'être plus précis sur la répartition des lignes du chipset , qui peut differer d'une carte a une autre,  (40 lignes à répartir pour usb, sata, pcie, etc.)
mais en effet, E2 et E4 se partagent une ligne, donc c'est l'un ou l'autre mais pas les deux en mm temps

apres, il reste possible de mettre une carte pcie genre wifi ou quoi sur le second slot x16, c'est physiquement compatible


Merci kabyll pour ton analyse. Effectivement, sans schéma de câblage, difficile de comprendre le fonctionnement de cette CM... Je n'ai pas précisé mais je suis sur un Ryzen 5800x. J'échange actuellement avec le support MSI. Je vous tiens au courant.

Je ne suis pas sûr de comprendre le sens de la remarque ou de voir la corrélation avec l'installation d'une deuxième carte sur l'autre emplacement physique x16 (qui est en fait électroniquement en x4).
Les documents, à moins d'une erreur ou d'un manque d'information, montrent bien que l'interprétation de noelemac (et aussi ce que j'en ai compris) semble bonne :
- une carte graphique sur l'emplacement PCIE_1 qui fonctionne en PCIE 4.0 x16 (car la RTX 3080 le permet)
- un SSD NVME sur l'emplacement M2_1 qui fonctionne en PCI 3.0 ou 4.0 (selon le modèle de SSD qui n'est pas précisé ici dans le topic) x4.
Les 2 cartes sont en effet bien reliés au contrôleur PCIE du CPU.
Il n'y a aucune réserve qui laisserait penser qu'installer un SSD sur l'emplacement M2_1 briderait l'interface du GPU à x8 au lieu de x16 comme attendu.
Je pense qu'au contraire, cette documentation (si elle n'est pas incomplète d'information) est très claire (au bridages près qui dépendent des types de CPU) :
CPU :
- PCIE_1 x16
- M2_1 3.0/4.0 x4
Chipset :
- PCIE_2 3.0 x1 = PCIE_4 3.0 x1 (impossible d'utiliser les 2 en même temps: lorsque PCI_4 est utilisé, PCIE_2 est désactivé)
- PCIE_5 3.0 x1
- M2_2 3.0 x4

Après il y a les autres fonctionnalités gérés par les contrôleurs PCIE : carte réseau intégré, contrôleur SATA...
Mais je ne vois pas de contre-indications (en général le constructeur précise lorsqu'en utilisant un connecteur s'il y a désactivation automatique de fonctionnalités, que l'on traduirait évidemment par un partage de ressources PCIE).

Le support me demande si j'ai un SSD Gen3 ou 4 et de faire le test sur le second port m2 (ce que j'ai déjà fait donc, et qui fonctionne). Il semble y avoir un rapport entre les 2. Sauf que je suis en gen3 (WD_BLACK SN750 NVMe 2To) et non en gen4 qui serait le SN850. Wait and see

c'est ce que je disais,

je n'ai abordé le fait de split sur 2 cg que pour être complet dans ma réponse, mais en précisant que c'était pas le cas sur la MSI B550 A PRO puisque c'est le sujet de ce thread (a savoir une cg "bloquée" en x8)

sur cette cm, non, ce n'est pas censé se produire.
sur ma X570, si je mets deux cg, oui, elles passeraient toutes deux en x8

okay, merci ça me paraît très clair, car je n'étais pas sûr de comprendre le sens de ta remarque

Par contre ici c'est bien une x570, mais ce modèle MSI est relativement bridé (notamment au niveau des port PCIE 4.0), donc même conclusion : pas de x8/x8 possible a priori.

Bon, réponse de MSI qui ne fait que confirmer que ca marche mieux sur l'autre port.

Je cite la réponse du support (très réactif au demeurant) :
"Le port M.2_1 utilise les lignes PCIe du CPU, tandis que le port M.2_2 utilisent celles du chipset.
Au niveau performance, s'agissant d'un SSD M.2 PCIe Gen3.0, vous n'aurez aucune différence entre les deux ports, vérifiez simplement dans le bios que le SSD soit bien reconnu comme cablé en x4, et si oui, alors ca sera bon "

Mouai. J'ai reposé la question de savoir s'il était normal qu'une carte moyenne gamme ne propose pas une ligne PCI-e en 16x et un port M2 en même temps.

non c'est pas normal,

ms oui, ca changera rien de le mettre sur le slot du bas,

intéressé par ton post, j'ai regardé gpu-z chez moi, je suis bien en x16, mais aussi en 1.1 et pas 3

Ça, ça doit être en idle, si tu lances un truc en parallèle, tu la verras passer en 3.0 (le render test de gpu-z par exemple)

ok merci çà me rassure

Tu l'as en cliquant sur le "?" à coté de bus interface.
Sur ma 1650 super, c'est la même chose, 1.1 en idle et 3.0 dès que le GPU est sollicité.

Ils sont drôle chez MSI, voici leur réponse :

Il faudra vérifier auprès d'AMD, mais de ce que je vois, le 5800X aurait en tout 24 lignes PCIe (4 pour le chipset, 16 pour les carte graphiques, et 4 pour le stockage).
Il est du coup assez etonnant que vous soyez limité a du PCIe x8 en ayant un SSD sur le port M.2.
Je ne vois pas non plus de carte fille branché sur le second port PCIe x16, donc le blocage ne viendrait pas de la

Je ne suis pas plus avancé. Je pense lâcher l'affaire... Dans ma config actuelle, tout fonctionne bien en 16x Gen4 mais si dans les années à venir je veux ajouter un SDD, je vais me retrouver en 8x au lieu de 16x.


Pour info j'ai plus ou moins le même comportement sur une X570 ACE avec un 5600x, une 3080 sur le PCiE1 et une carte raid sur le PCIE3. Avec un Nvme (PciE 3.0) sur le M2_1 et un nvme (4.0) sur le M2_2, le GPU passe en 8x. En déplaçant le nvme du M2_2 sur le M2_3, le GPU repasse en 16x.

Pourtant, selon le manuel, les ports M2_2 et M2_3 sont censés passés l'un et l'autre par le chipset. Dans les deux cas, les perfs du SSD sont les mêmes.


Essaye d'avoir des explications du support, ca m'intéresse et tu aura peut être plus de chance que moi

Dans mon cas je n'ai que 2 ports M2 donc j'espère ne pas avoir besoin de trop d'espace disque dans les prochaines années sinon je suis obligé de revenir à une carte en 8x si j'ajoute un SSD.


Hello,

Hallucinant comment MSI se dédouane de sa responsabilité en t'aiguillant vers AMD.
Logiquement, ce produit doit fonctionner avec son plein potentiel et non en deçà, donc msi doit se pencher dessus pour trouver une solution  surtout pour une carte qui coute en moyenne 200€.
Cela reste un sujet interessant,  tu as une autre carte graphique sous le coude, type de ton  ancienne config?
juste histoire de zoomer le comportement de la bande passante avec le ssd branché sur le slot m2_1 ce qui serait interessant, voir écarterait un problème coté carte mère.

pour info et niveau bande passante, 8 lignes pcie 4.0 serait l'équivalent de 16 lignes pcie 3.0, donc à ce jour, si tu branches un ssd sur le slot m2_1  nous pouvons considérer que l'impacte de ce dysfonctionnement reste très faible en jeu si on compare les lignes 16 gen 3.0/4.0
https://www.techpowerup.com/review/ [...] s-scaling/



Malheureusement je viens d'un ordi portable. La seule CG qu'il me reste est une antique 3Dfx Voodoo 1 (nostalgie), pas sur qu'elle aime le PCIe

Dans la config actuelle je suis plutôt pas mal, j'ai UV et OC la 3080, le CPU est chaud mais pour un 5800x rien d'étonnant. Au final, en dehors de cette bizarrerie, je reste content de la machine.

De mon côté, j'ai posé la question à MSI, je vous tiens au jus.

j'ai la meme carte mere avec un 5600x, et 2 M2 NVME. pas de soucis à être en pcie 16x 4.0 avec des 3080 et des 3070, et une carte Pcie 3.0 4x 10Gb ethernet. par contre, si je mets un 6700XT, je perds le 1er NVME... dernier BIOS dispo. Vérifie que ce n'est pas lié au SAM ou un truc du genre dans le bios, reset bios etc.
Ta 3080 donne quoi dans le deuxieme port PCIE 16x ? si tu la testes dans ce 2eme port, ca devrait donné du 16x 3.0.

Et aufait, ta 3080 est directement enfiché dans la carte mere, pas de Riser ou de déport à90°?

et oui, fait toit preter une autre carte, ou tester la tienne ailleurs.

Je n'attendais pas grand chose, je ne suis pas déçu

Réponse du SAV (les fautes sont d'origines):
