Toujours pour ma chariotte,

J'ai des roues de trottinette, équipée de roulement.

Diamètre interne 7.9.

On trouve chez LM des tubes en alu de 7.5mm de diamètre : https://www.leroymerlin.fr/v3/p/pro [...] -mm-e17241

C'est trop fragile je pense pour servir d'essieu ?
Ca supporterait un filetage externe ?

Ou j'ai intérêt de trouver un tube de diamètre 8mm interne (du 10 sûrement), et fileté l'intérieur pour mettre une tige filetée qui reprendrait la roue ?

Et sinon, quelles solutions ? A vos idées


Tu dis quand même que le mec est un grand malade
Pour moi ça signifie que ce n'est pas la normalité.


Tu prends une tige pleine en acier de diamètre 10 par exemple, tu mets le bout au bon diamètre et tu presses les roulement dessus.
Tu peux éventuellement percer et tarauder au bout pour mettre une vis + rondelle.

Parce que chaque américain se doit d'avoir découpé son bus 2 étages ?


Non mais c'est pas si rare que ça.

J'aimerais éviter l'usage du tour.

Et choisir la solution la plus légère.


Un tourillon en hêtre ça devrait être assez solide non ?

Bon c'est peut être une connerie
Et simplement un support et une vis écrou qui passe à travers le roulement ?

J'ai peur qu'une vis/axe qui ne soit pas traversant soit insuffisant en terme de rigidité (le gamin finira par foutre son frangin de 15kg dedans )

L'autre solution c'est de faire un système avec un fer plat qui fait le tour de la roue, pour avoir un point d'appuis des deux côtés. Peut-être qu'en faisant ça à la place d'un essieu traversant, je ne surcharge pas trop...

Sinon si tu tu peux récup une vieille imprimante, les axes sont super costauds

je n'ai pas vraiment suivi l'affaire mais t'as déjà les roues ?
Sinon, roue de scooter à la démol c'est pas bien cher et il y a de quoi mettre un axe qui va bien


La charrette fait 40x60 (chassis déjà en production) et les roues sont déjà achetées : https://www.decathlon.fr/roue-mid-7 [...] 19789.html

https://www.leroymerlin.fr/v3/p/pro [...] fer-e54331


et de récupérer/modifier des axes de roller quad ou de skateboard ça pourrait le faire ? La tige ne doit pas être filetée dans la partie qui passe dans le roulement


Oui, c'est ce que je prévois d'utiliser, mais j'y vois deux soucis :

1) il va me falloir réduire le diamètre d'environ 1mm pour passer les roues (= problème pour visser ensuite)

2) il me faut des entretoises ou la rotation va bouffer le filetage non ?

(et accessoirement, c'est  plus lourd et surement pas plus rigide qu'une tube de diamètre équivalent...)


pour les roulements il faut un ajustement pil poil avec l'axe qui passe à travers et sans filetage, la bague centrale du roulement doit reste fixe et ne pas tourner autour de l'axe sinon ça va tout niquer

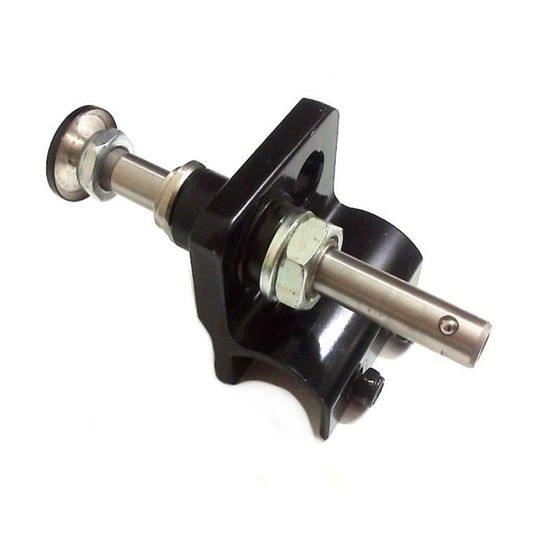

Pas besoin de faire tout le tour, regarde un fauteuil roulant qui peut supporter bcp de poids (au moins 150kg voire certainement plus) , les axes n'ont qu'un point d'appui.

D'ailleurs tu devrais y regarder les catalogues de pièces détachées, ne serait-ce que pour te donner des idées de comment c'est fait et des pièces utilisées


Donc je suis bon pour passer par un tour quoi ... jamais je trouverais un truc en 7.9mm de diamêtre, avec un filetage au bout

effectivement, ou alors tu récupères des axes de skate/roller


Tu fais comme je disais avec un axe sur lequel tu insères tes roulement en pression.
T'as juste besoin une perceuse et une lime.

C'est ce que j'allais dire !
Essaye de prospecter du coté des pièces détachées pour skate ou roller, tu devrais trouver ton bonheur


Si tu utilise des roue de trotinette, c'est la meme chose que les roue de roller normalement et c'est du 8mm le diametre interne donc ta tige filete doit etre bonne pour passer dedans.
Et logiquement la tige qui te sert d'axe/essieux n'est pas suposer tourner vu que tu as un roulement justement. Tu peut donc la bloquer avec ecrou/contre ecrou sur la platine du chariot et autour du roulement.




Le pied a coulisse m'a dit 7.9. Serait-ce un standard D4 à la con ?

Mais du coup, si je prends une tige de 8, le roulement sera sur du filetage, c'est a priori pas top...

Sinon, c'est plus ou moin ce que je pensais faire...


Résistance en cisaillement de la tige filetée :
https://constructionbois.bilp.fr/gu [...] es-filetes

quelle sera la longueur de ton axe ? Il va traverser les deux roues ?
Tu peux pas faire un schéma qu'on ne parle plus dans le vide ?

Sinon un axe filetée en M8 sera certainement plus solide qu'un tube en alu...

Soit une tube fileté a l'intérieur au bout avec vis/rondelle pour bloquer la roue.

Soit une tige filetée.

Pourquoi pas prendre des palier et porte palier de brouette ? c'est pas hors de prix, prévu pour se fixer un peu n'importe comment et y'a un roulement qui va limiter l'usure et faciliter le roulement.

les roulement me paraissent un peu léger pour supporter ce type d'effort.
Ils sont dimensionnés pour avoir des paliers de part et d'autre de la roue, pas trop loin de celle-ci (comme des roues de trotinette). Ici si j'ai compris, il y a seulement un palier par roue.
Une vue en coupe de face serait plus parlante.

Si ces roues sont portées uniquement avec un seul palier par roue, je crains que l'axe ne plie si trop chargé, ou que les ne vieillissent prématurément.

Sinon un tige filetée acier en M8 qui relie les deux roues, avec au bout des rondelles et des écrous freins.
Et si tu crains qu'au niveau des paliers que la tige usine son logement, tu mets du tube acier à ce niveau, en usinant un peu plus large tes supports d'axe au diamètre du tube. Tu aussi plus simplement bloquer la tige filetée en rotation en la serrant avec des écrous au niveau des paliers.

Je vais tenter avec la tige filetée. Au prix ou ça coûte...

Et si ca doit foirer je ferais autrement
