[CONSEIL] le Topic du Conseil - Fer à souder/station/multi/pince....| Dernière réponse | |
|---|---|
| Sujet : [CONSEIL] le Topic du Conseil - Fer à souder/station/multi/pince.... | |
| Bersac | Tu nous livreras tes premières impressions. La brasure plombée est plus facile à travailler.
Je profite de la discussion pour apporter un éclairage sur les câbles USB C. En effet, c’est un peu le foutoir. L’intention est louable : standardiser une connectique capable d’alimenter de nombreux appareils, même de forte puissance, assurer un transfert de données à très grande vitesse, être compatible avec des modes alternatifs comme le PCI Express ou le Display Mode et permettre le développement de protocoles spécialisés. Malgré une apparence semblable, les câbles USC C – USB C ne sont pas tous identiques. Pour la faire courte, voici deux points à retenir pour éviter toute déception :
|
| Aperçu |
|---|
| Vue Rapide de la discussion |
|---|
| Bersac | Tu nous livreras tes premières impressions. La brasure plombée est plus facile à travailler.
Je profite de la discussion pour apporter un éclairage sur les câbles USB C. En effet, c’est un peu le foutoir. L’intention est louable : standardiser une connectique capable d’alimenter de nombreux appareils, même de forte puissance, assurer un transfert de données à très grande vitesse, être compatible avec des modes alternatifs comme le PCI Express ou le Display Mode et permettre le développement de protocoles spécialisés. Malgré une apparence semblable, les câbles USC C – USB C ne sont pas tous identiques. Pour la faire courte, voici deux points à retenir pour éviter toute déception :
|
| bobby8921 | Bon, je suis quand même parti sur l'Alientek T90B finalement.
C'est probablement pas le choix parfait mais ça permettra de se faire la main dans un premier temps. Merci pour les conseils. |
| bobby8921 | Ah mais pas de soucis. Quand je vois le pack du Geeboon je vois que c'est plutôt complet et de qualité. Mais ne faisant pas de modélisme ou d'électronique ça n'est pas adapté à mon usage. Je vais récupérer un fer traditionnel qu'avait mon père, je verrais bien si j'arrive à souder sur mes bandes de cuivre de 1mm ou pas :D |
| Bersac |
|
| rat de combat |
Si vraiment tu as que ça autant regarder pour un repair café ou autre éventuellement. Sinon peut-être un fer "basique" (donc pas de station) d'occasion (mais de marque)? Je ne sais pas si il y a un marché pour ça, mais avec de la chance tu peux trouver un vieux Weller/Ersa/... pour pas cher qui pourrait faire le boulot aussi. Après si tu comptes souder ne serais que occasionnellement rien ne vaut une station réglable en t° et avec différentes pannes. |
| Charles K |
|
| bobby8921 | La Geeboob TC22 revient tout de même à 100€ minimum avec la livraison vers la France. Ça fait un beau budget pour 5 bandes LED et 2 jouets cassés |
| Tronklou | Je vais faire le mauvais élève : je prends la poignée c210 et j'y met aussi bien les pannes de c210... Que de c245 :whistle: Mais en tout cas une bonne station compatible format jbc c'est vraiment le top ! |

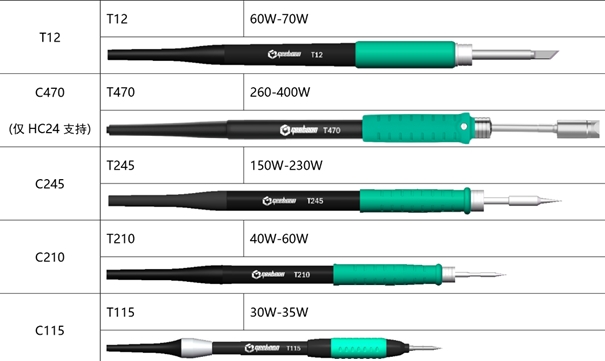

| Bersac | A toute fins utiles, puissance comparée des formats JBC et T12, source Geeboon, mais je n'ai pas le lien :
https://rehost.diberie.com/Picture/Get/f/498334 |
| rat de combat | Ca dépend aussi du type de soudures. Souder des gros connecteurs / des composants sur des PCB à gros plan de masse c'est pas la même chose que reprendre du 0402 ou souder des fils fins... Il faut le bon fer et la bonne panne aussi/surtout. |
| Bersac |
|
| bobby8921 | Et du coup, pour mon usage occasionnel et basique, vous conseilleriez quoi comme fer ? |
| Charles K | Les C245 sont quand même très fines, 0.3mm en conique, contre 0.1mm pour C210 mais je me demande bien comment ça peut être utilisable (je déteste les pannes coniques de toute façon) Ce que j’utilise le plus pour les 0402 et refaire les joints sur QFN c’est biseau 0.6mm et c’est aussi le minimum en C210. Plutôt que la taille des pannes, je dirais que l'avantage est surtout que la poignée T210 est plus petite et que la distance poignée-panne est plus courte. |
| Bersac | Salut boby8921,
Comme indiqué un peu plus haut, mon choix s'est porté sur l'Alientek T90A avec poignée T210. Les pannes C210 sont plus fines que les C245 du modèle T90B et mieux adaptées aux petits composants SMD. En taille, les pannes C245 sont comparables au format T12 que j'ai, mais autorisent une puissance plus élevée, donc une chauffe plus rapide. C'est le format standard "bon à tout faire en électronique". Pour le moment, j'en suis satisfait bien qu'avec le T12, j'arrivais à souder des petits SMD style 0402 mais c'était plus délicat. J'ai pris l'option avec les 2 pannes supplémentaires I et IS, la K étant fournie de base, sans alimentation puisque j'en avais déjà une. Comme j'aime bien les pannes couteau K, j'ai acheté à part une SK encore plus fine. |
| bobby8921 |
Hello. J'ai également vu le modèle GVDA GD301 sinon ? Ou alors un autre modèle recommandé pour un usage très limité pour l'instant ? |
| johnclaude | Bon j'aurai pas beaucoup de place et je ne sais pas si je vais souvent faire ce genre de choses. Je vais peut être partir sur le truc à 50 balles pour la fumée au départ si je prends une station à air chaud ça semble pas déconnant pour commencer |
| Charles K | Mon extracteur de fumée c’est une gaine qui envoi l’air dans une autre pièce qui est aéré. |
| M4vrick | Ca dépends, l'important c'est déjà d'éloigner la fumée de la figure pour ne pas la respirer directement.
A ce niveau les petits trucs sur table c'est déjà pas mal, ca dilue la fumée dans l'air ambiant loin de notre respiration. Ensuite si on a de grosses sessions de brassage on ne fait que remuer les polluants qui vont rester à force dans la pièce, à ce moment il faut envisager quelque chose d'un peu plus filtrant. |
| rat de combat |
Sauf au niveau emcombrement. :(
|
| Tronklou | Oui le truc a posé au sol c'est le top ! Niveau taille des filtres et durée de vie y a pas de comparaison possible avec ceux sur table.
Le gros inconvénient c'est le contrôle via bouton sur le boitier a roulette, je suis obligé de me contorsionner à chaque fois pour allumer/éteindre... Mais globalement ce qu'il faut retenir, c'est que pour réellement filtrer il faut des énormes filtres, les petits trucs sur bras ou a poser, c'est plus des "aérateurs" pour éloigner le gros de la fumée, mais ça te protège de rien du tout. Dans mon ancien atelier j'avais fait le montage "ultime" avec un extracteur extérieur et filtre charbon. |
| rat de combat | PS: Le truc à 52€ c'est visiblement la même chose que ce que vend Farnell sous la marque Duratool. |
| rat de combat | Le soucis c'est pas que ce sont des puces mémoires, mais le fait que ça peut être (comme d'autres puces) du BGA. Désouder ça va encore avec le bon matos assez puissant, mais pour souder du BGA à l'air chaud faut savoir faire (faut faire du "reballing" de la puce déjà (donc billes + patience ou stencil + pâte à souder), bien préparer/nettoyer le PCB, bien placer la puce ce qui est difficile vu que les broches sont en dessous, ...). Normalement on soude ce genre de composants (neufs) au processus "reflow", donc dans un four.
Pour l'extracteur de fumées oui, clairement c'est une très bonne idée. Perso j'ai un truc Duratool à base de charbon activé (dans les 50€ je crois, voir FP), en tout cas les vapeurs visibles du fer à souder "disparaîssent" dedans. :o Après ça doit être (très?) limité au niveau efficacité, donc faut quand même bien aérer pendant/après la soudure. Et je peux te dire que l'air chaud ça donne des aromes tout particulier. Attention aussi à ne pas cramer ta table avec l'air chaud... Et pense aux consommables en choisissant ton filtre, un truc absolument générique ça pourrait être difficile à long terme d'avoir des consommables. Malheureusement mon bidule fait beaucoup de bruit, du coup je l'utilise pas systématiquement. :sweat: Il faut prendre en compte le volume sonore aussi en choisissant à mon avis (en tout cas pour un truc posé directement sur la table). |
| johnclaude | je commencerai sur les nintendo switch (que j'ai perdu puisque je les ai rangées :o )
Pour les puces de mémoire, c'est pas la même chose mais bon si c'est de la récup de matos mort ça fera quand même un entraînement. Qu'est-ce qui change fondamentalement? Dans ma jeunesse j'ai fait un peu de soudure à l'étain dans une usine de sous-traitance automobile. Je crois que je montais jusqu'à 380 soudures à l'heure (les trucs arrivaient sur un convoyeur). Bon à ce rythme là au bout de 2h je voyais plus rien par contre, c'est pour ça qu'on était deux ou trois à se relayer sur les 8h de travail. J'ai une station de soudage weller similaire à ce que j'utilisais à l'époque chez moi pour l'étain. edit: je me dis que ça vaudrait peut être le coup d'acheter un petit truc pour respirer moins de fumée. J'ai pas les moyens d'acheter le top du top, donc en triant par prix, est-ce que les modèles d'entrée de gamme peuvent être un minimum utile? https://eleshop.fr/soudage/extracte [...] rder=price Moins de 40€, j'y connais rien mais pas certain que ça fasse vraiment quelque chose https://eleshop.fr/extracteur-de-va [...] -1016.html A 52€ c'est monté sur un bras pour le positionner au mieux mais j'ai l'impression que c'est juste un ventilo avec un filtre à charbon: vraiment utile? https://eleshop.fr/dispositif-d-asp [...] udage.html A 177€ je ne peux pas dire ce qu'il y a dedans, est-ce que c'est mieux? https://eleshop.fr/ele-fu2-aspirate [...] mpact.html Ils le vendent sous leur marque ça ressemble à ça vendu moins cher ailleurs genre 120€ sur amazon: https://www.amazon.fr/Aspirateur-ex [...] B0F9XZGGM4 edit: visiblement tronklou tu as un truc dans ce genre et c'est très super pour 160 balles? https://fr.aliexpress.com/item/1005009666012588.html Tu le pose par terre et le flexible vient sur la table/établi c'est ça? |
| rat de combat | +1 pour s'entraîner sur des DEEE. Et je réitère, les puces mémoires - si c'est du BGA - c'est pas du tout la même chose au niveau complexité qu'un port USB C! |
| Tronklou | Bambulab est arrivé bien tard dans mes hobby :D
Pour t’entraîner récupéré des trucs a la déchetterie, c'est le meilleur plan :D |
| johnclaude | Je pensais que tu étais juste vrp bambu Tronklou je savais pas que tu faisais d'autres choses!
Moi j'ai une Switch lite avec un port USB c hs pour m'entraîner. Je devais récupérer un laptop avec des puces de mémoire HS mais ça semble tomber à l'eau |
| Bersac | Mon choix de faire à souder USB s'est finalement porté sur l'Alientek T90A (T210). Reçu et testé sur du 0402 avec la panne IS, un régal. Il chauffe très vite et est bien maniable.
Il existe aussi en T245 (T90B) mais aurait sans doute fait double emploi avec mon T12. En parlant de 245, j'ai appris, mais beaucoup parmi vous le savent certainement, que certaines pannes premier prix ont une résistance de 5 Ω alors que le standard est 2,5 Ω. Elles engendrent un mauvais fonctionnement voire carrément un disfonctionnement. |
| Tronklou | Je m'en sert régulièrement oui, a vus de pif je dirais une 100aines d'heures.
Juste une toute neuve que j'ai pétée car coupure elec pendant le fonctionnement à fond les bananes => RIP :O |
