Reprise du message précédent :

Extérieurement, c'est très propre.



Toi, tu n'as pas lu attentivement le texte au fur et à mesure que tu regardais les zolies images
Le pourquoi du comment est expliqué



C'est ce que j'ai pensé de prime abord, mais il n'y a aucun témoin d'aucune sorte.
De fait, le seul moyen de savoir si une prise est active, c'est encore de brancher quelque chose dessus.

Anyway, hier soir j'ai cogité un peu : ce truc ne me plait absolument pas.
- Prochainement, recablage avec du fil de bon diamètre en virant les inters qui ne m'inspirent absolument pas confiance.
- Ajout de la terre sur les 3 prises, en espérant qu'un bon drémailaje permettra d'arriver sur une matière soudable.

Et encore une fois : pour le moment, on ne branche que des malinphones dessus. Je n'ai pas confiance pour brancher quelque chose qui tire beaucoup de watts.

Je ne sais pas à quoi servent ces fils blancs, mais en tout cas pas à passer la puissance.

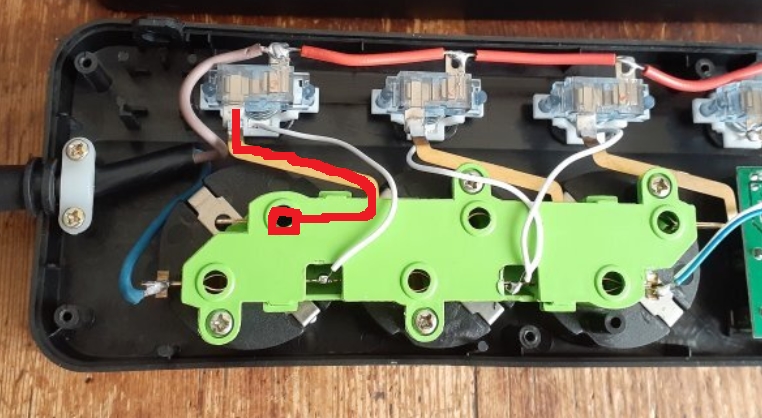

Ta phase passe par les lamelles métalliques (rouges):







Bord3l, mais je deviens débile avec l'âge
Tu as raison, j'ai regardé le truc complètement de travers

Dès que je virerai les inters, je ferai un peu de reverse-engineering, peut-être pourrais-je comprendre à quoi servent ces fils blancs.

Ah...y'a peut-être des néons dans les inters, mais il ne seraient calibrés que pour du 220 et pas du 110 peut-être...?
J'ai bien regardé, rien ne s'allume au branchement/allumage.

Des néons, aucune chance.

Par contre des petits voyants LED ou autre à l'ntérieur des boutons, c'est très possible

Le truc n'inspire absolument pas confiance, mais quand même fait pas exagérer, 2500W dans des fils fins comme ça, ça fumerait instantanément, à moins que le truc soit une prototype top secret de supraconducteur à température ambiante.
L'art de concevoir du matériel de merde c'est qu'il reste vendable et utilisable quand même, 3 secondes de durée de vie c'est un peu trop court .

Tout ça a l'air relié a un neutre commun (qui peut évidemment se transformer magiquement en phase si la prise murale est inversée) donc ça sent quand même très fort le témoin.

Non mais ce sera plus inspirant côté confiance une fois que j'aurai cablé la terre sur les 3 prises.

Si ce sont des témoins lumineux (leds ou néons ou sémaphores   ), on peut considérer que c'est normal qu'aucun ne s'allume
si le bazar est connecté en 110/60 et non en 220/50 ?

Réflexion personnelle : vu que c'est au standard européen, les ingés qui ont conçu ça n'ont pas pensé qu'un animal
comme moi tenterait une modif pour prises US.
Je trouve que ça se tient. Non ?

PS : je n'ai pas de 220 à dispo pour tester, à part les prises dédiées de la cuisinière et autre laveuse/sécheuse.
Mais de toute manière, je vais dégager les boutons, donc la question ne se pose plus.


Bah justement, j'ai lu, et je ne vois pas le problème.

Les mecs t'ont filé le mauvais chargeur, tu dois bien avoir un Wallmart ou autre 'ricainerie du genre dans un coin pour acheter le bon chargeur, plutôt que de bidouiller dangereusement une multiprise EU non ?

Le chargeur fourni est un super charge 33 W estampillé par le fabricant du phone.
Je n'ai point très envie d'essayer un chargeur random.

Puisque sur la page précédente on a une conversion USB-c, je partage les miennes

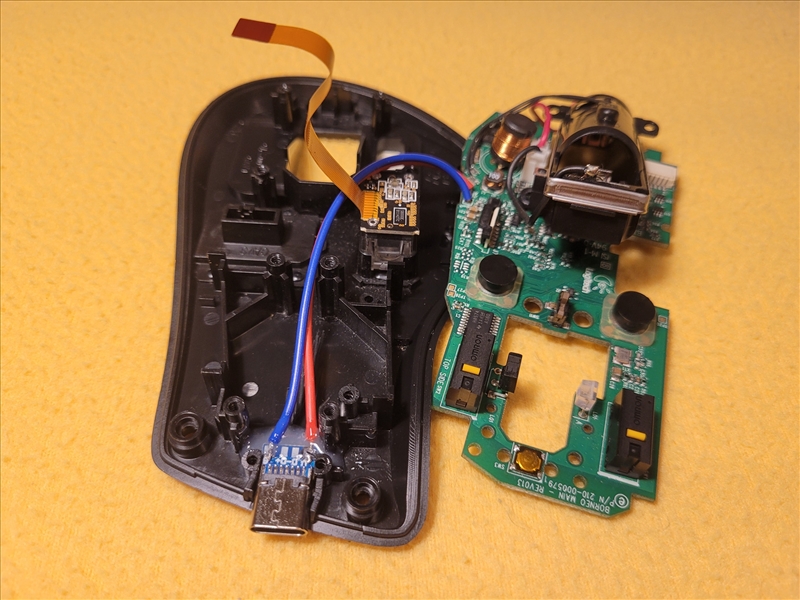

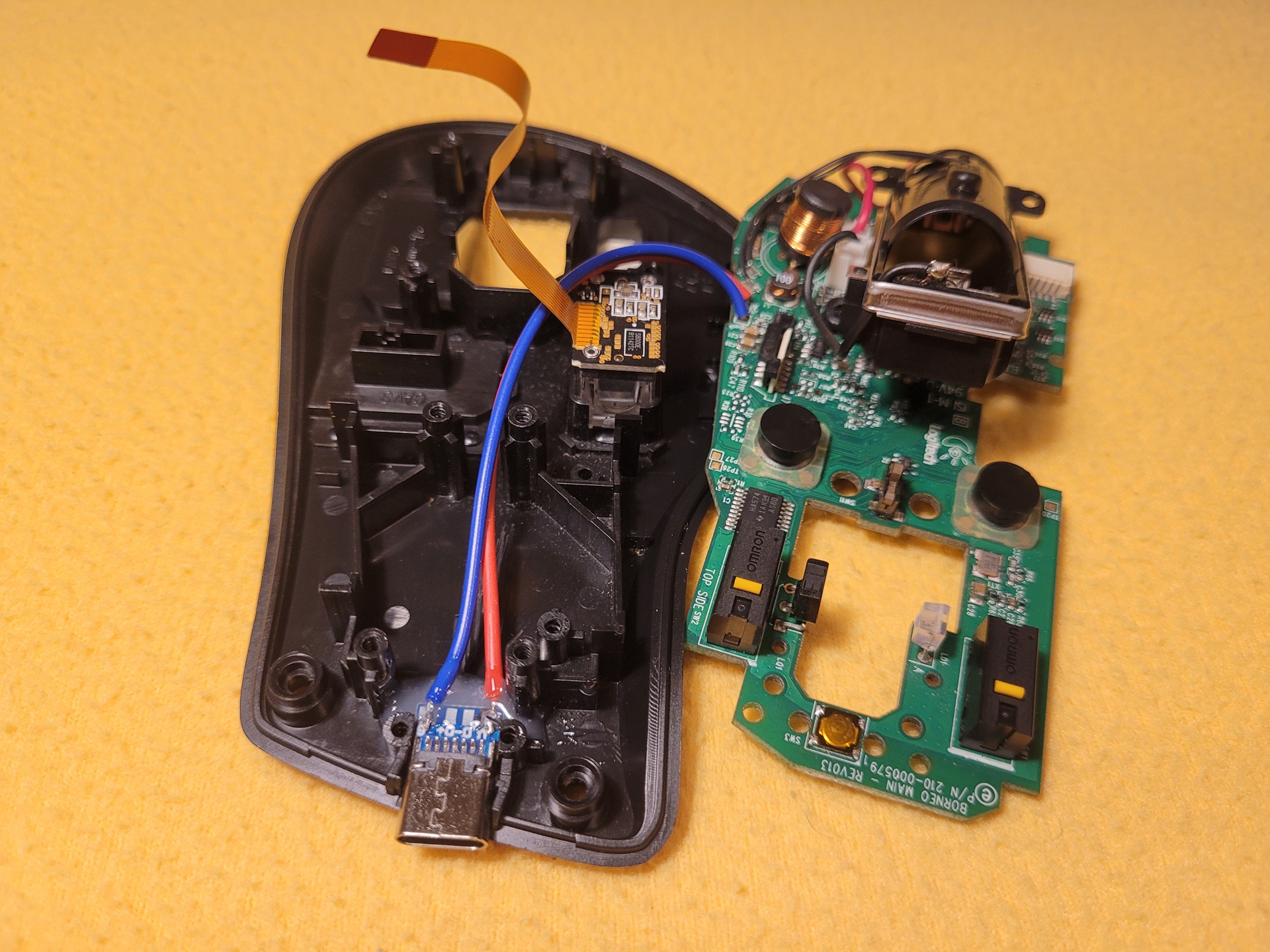

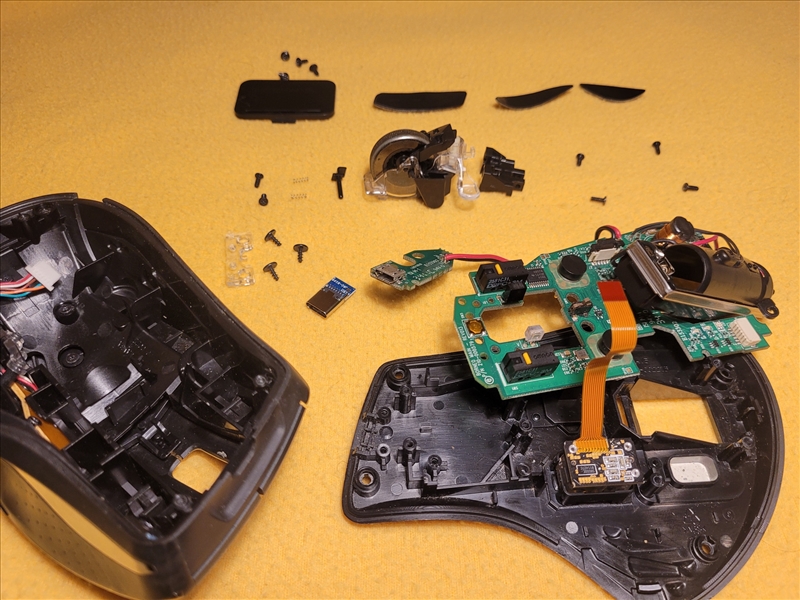

Ma Logitech Performance MX que j'avais achetée d'occasion il y a 15 ans, je lui ai fait un petit rajeunissement :
changement des deux switchs qui ne faisaient plus que des doubles clics, remplacement de la prise micro usb par une prise usb-c, nouveaux pads, bon nettoyage de la molette débrayable, et finalement nouvelle batterie :



Un peu de colle epoxy pour tout bien maintenir en place :

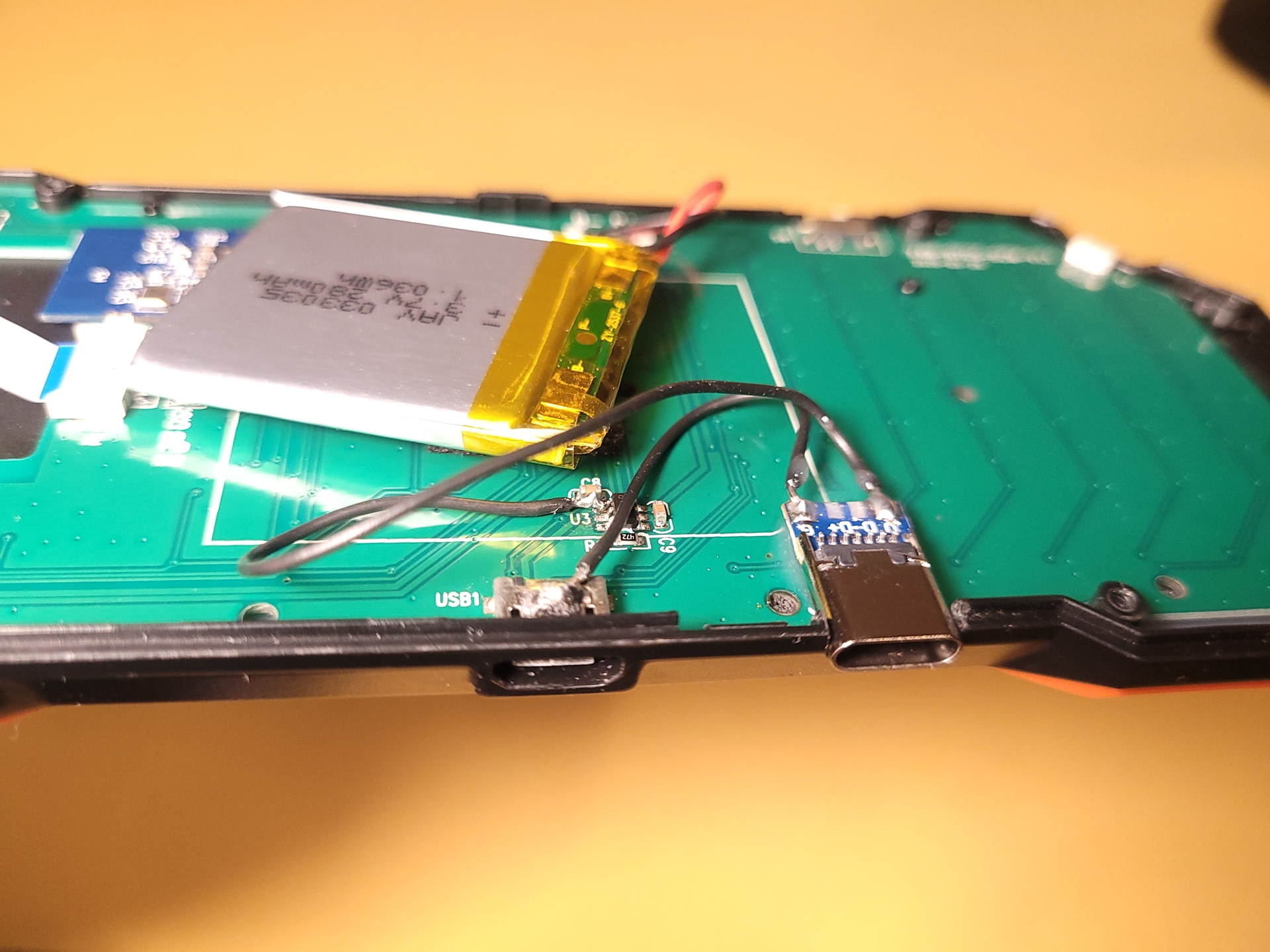

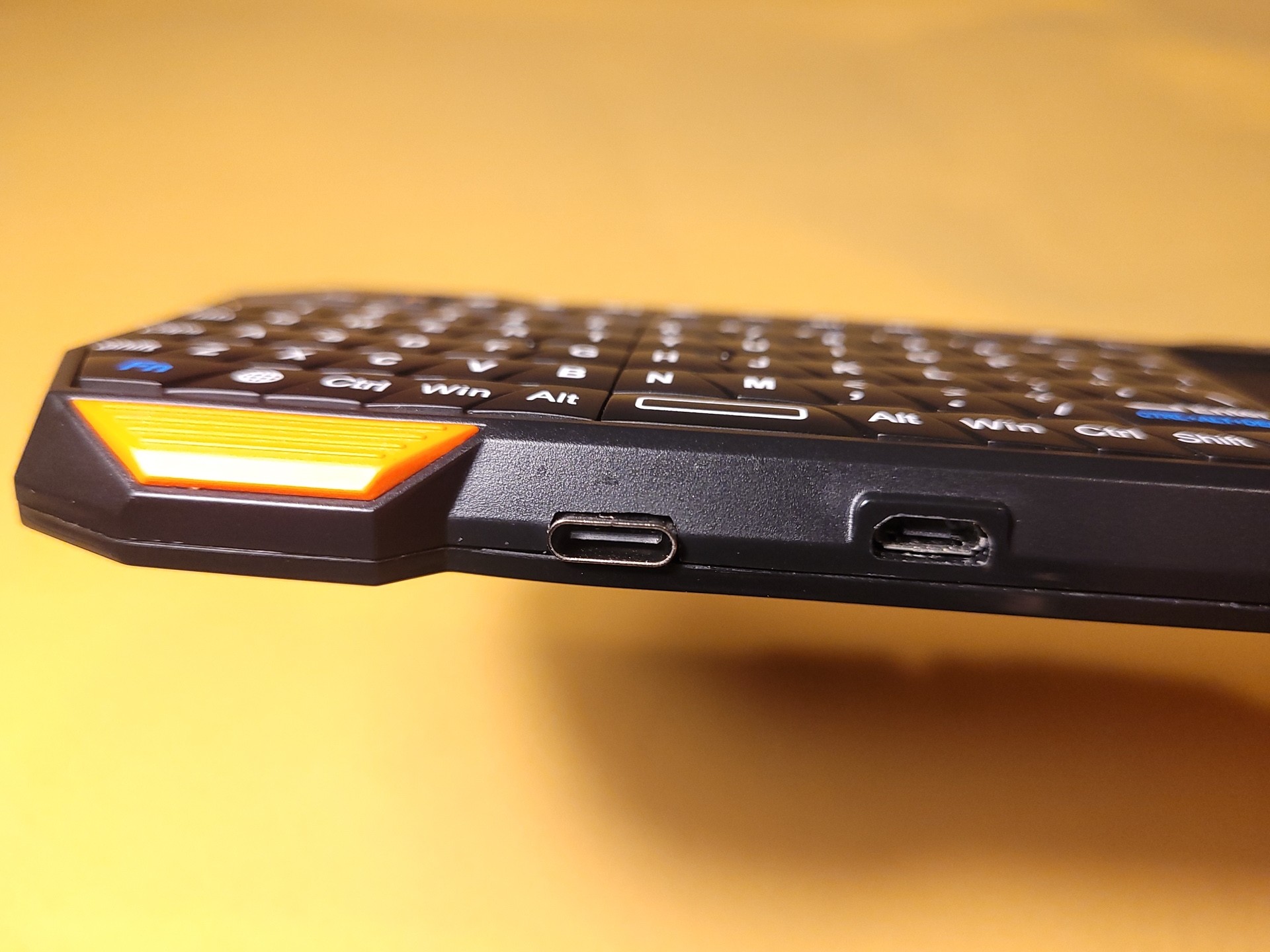

Un mini clavier sans fil, ici la prise était soudée sur le PCB avec des pattes vraiment minuscules alors je me suis branché un peu plus loin sur un composant :





Faudra que je fasse ma 3DS moi aussi

Bravo



Pas mal du tout.
Question : l'usb-c est toujours réversible ou faut faire attention au sens de connection ?

Oui, l'USB-C est toujours réversible, c'est défini par la norme

Bon on va dire que c'est un JB avec du HB sous le capot pour une petit partie

J'en avais marre de voir ce gros synology briser l'esthétique de ma baie, j'ai donc décider de le convertir en version rackable 10 pouces.

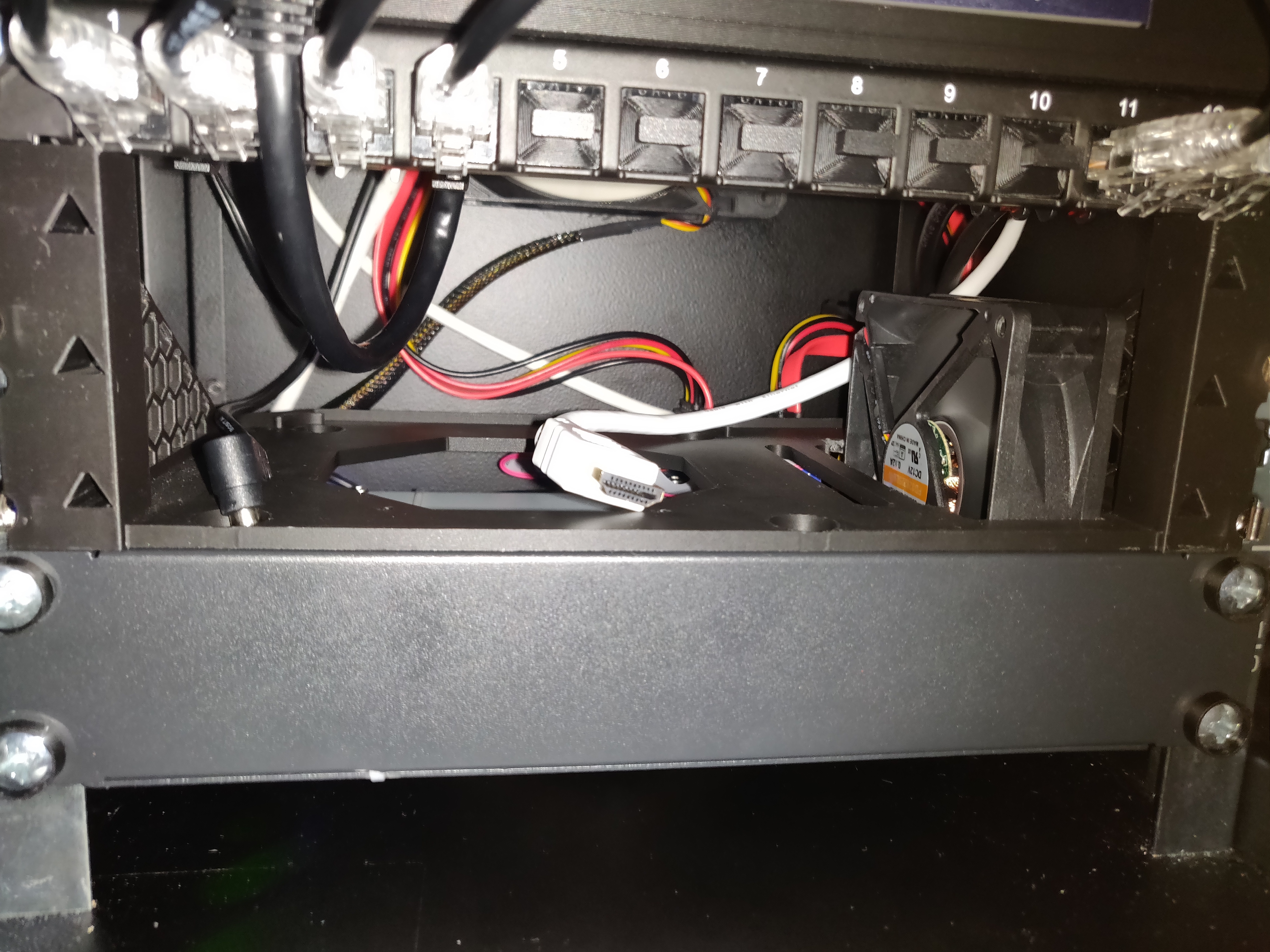

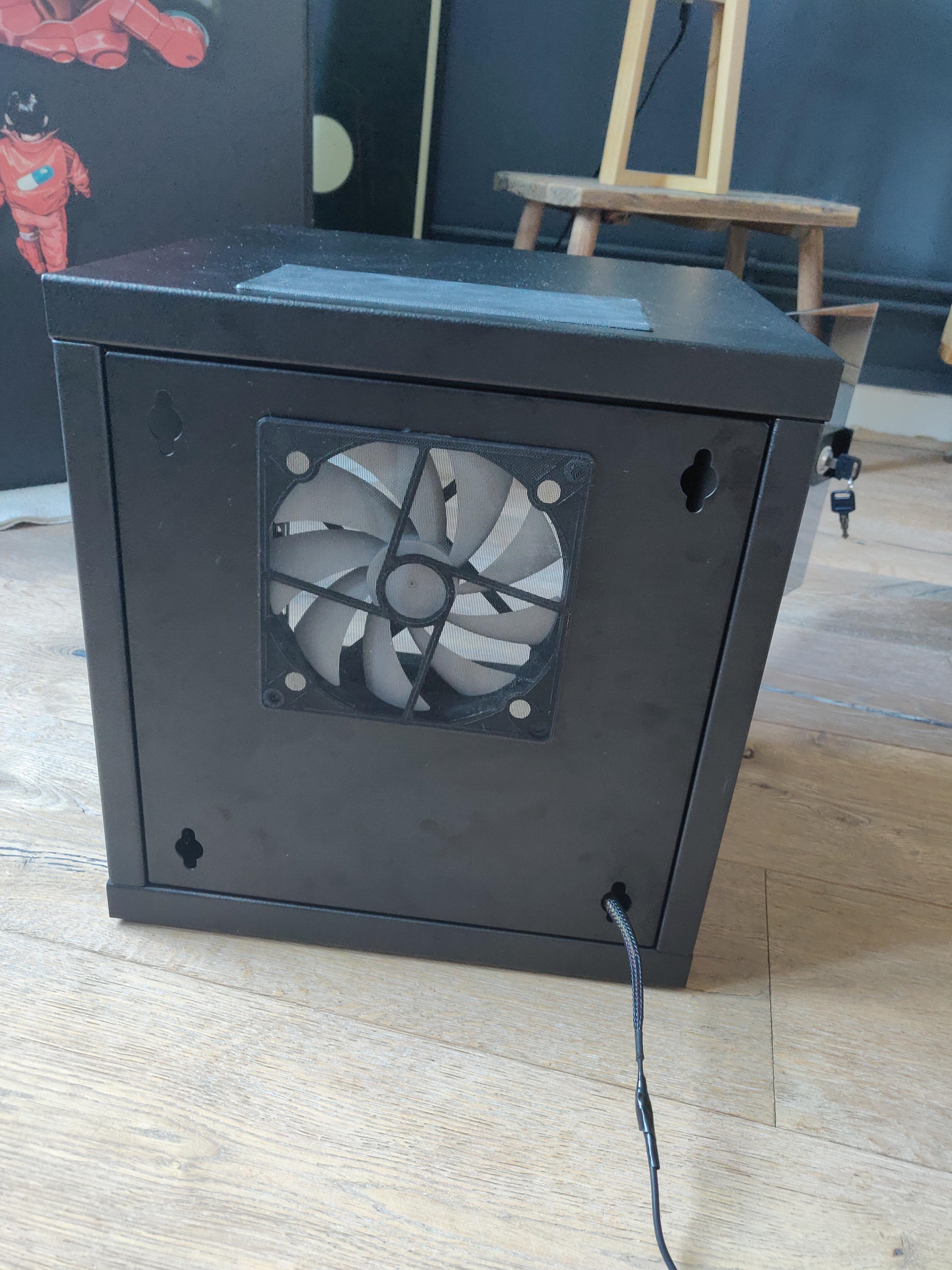

1: amélioration de la ventilation de la baie:

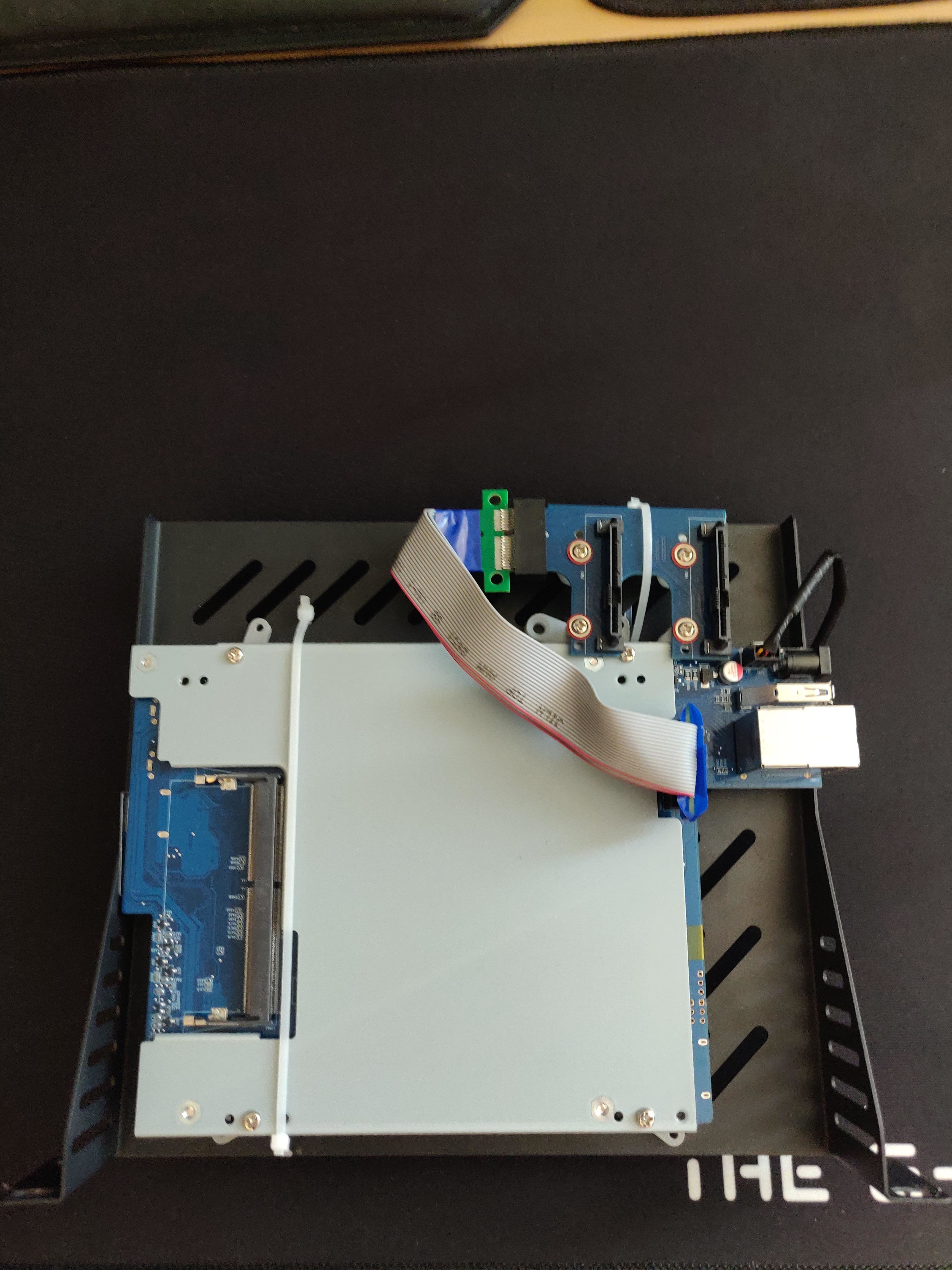

2: Préparation du Rack carte mère du synology:


Pour la partie disque j'ai juste imprimé ce modèle ( https://makerworld.com/fr/models/14 [...] Id-1486854 ) pour déporter les disques dans la partie supérieur de la baie et profiter du ventilo ajouté en 1 (j'ai pas de photos, flemme de démonter , mais j'ai prévu de refaire tout le câblage prochainement, je pourrais prendre des photos à ce moment là et les poster ici si vraiment ca interesse quelqu'un...

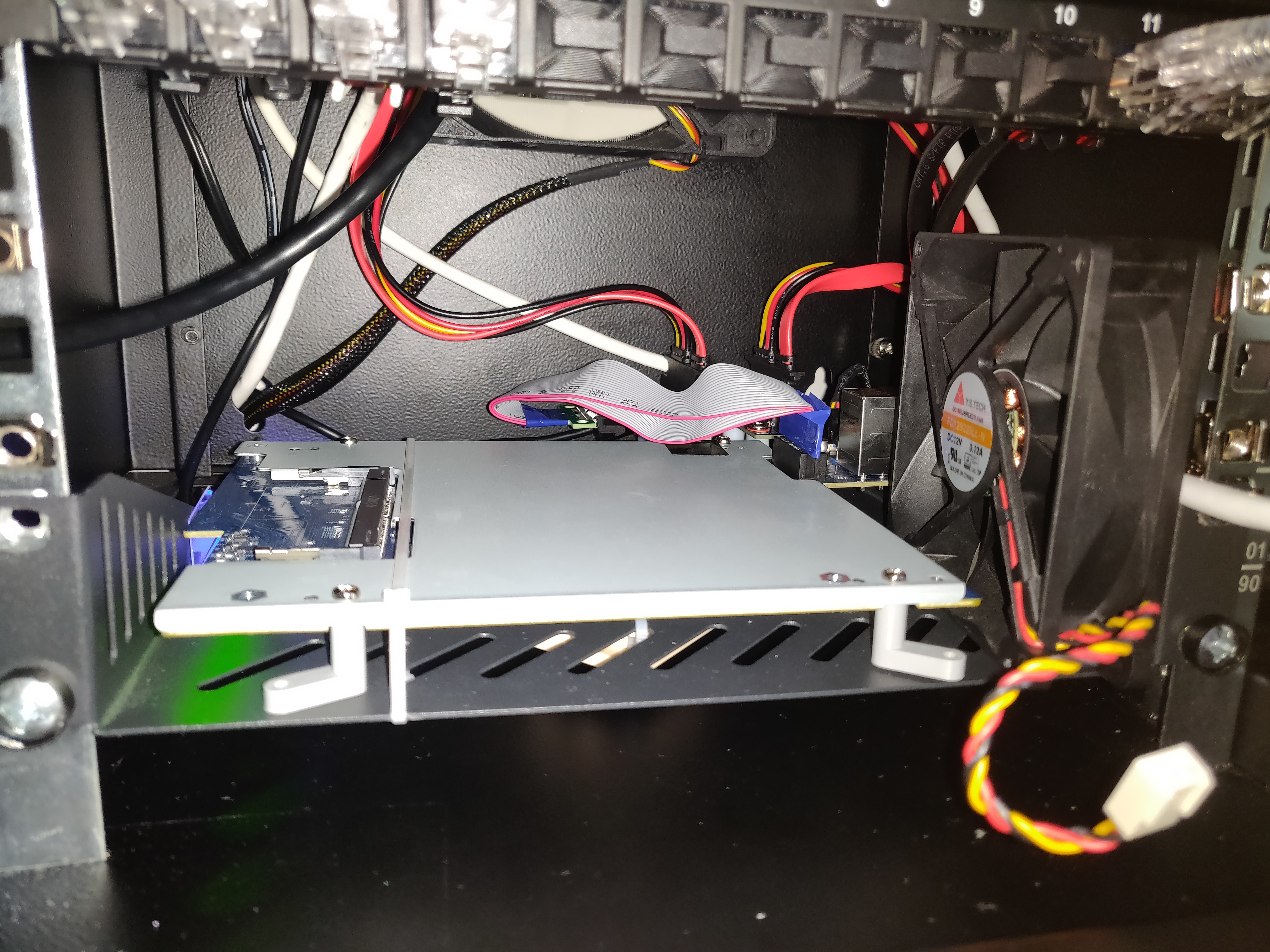

3:intégration du rack motherboard dans la baie et test :
A l'origine j'avais prévu un petit Noctua sous le plateau métal pour refroidir le radiateur, mais le syno ne semble pas être copain avec le noctua qui ce stop sans raison, et c'est la que le petit HB commence... par chance le module du dessus avait assez de place pour pouvoir intégrer le ventilo d'origine, j'ai du faire un massacre de PLA à la pince coupante et au couteau pour lui faire de la place...

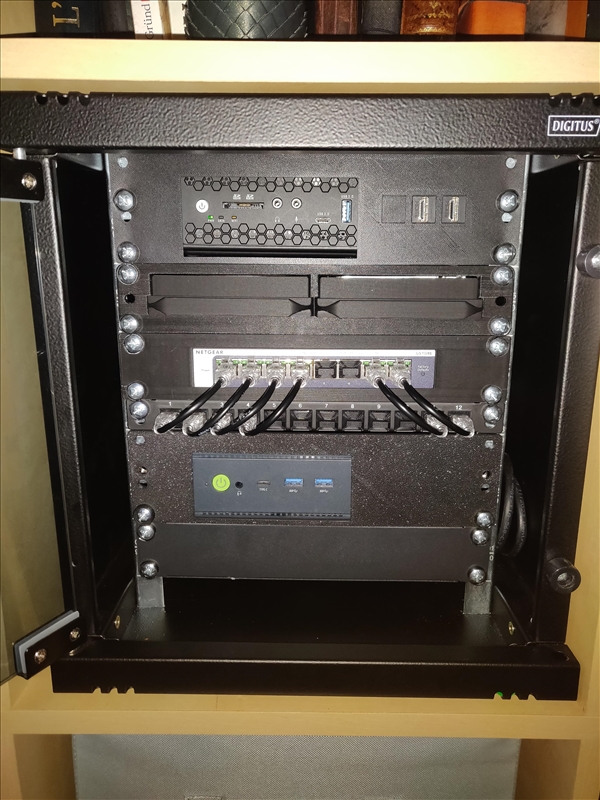

Le résultat de l'extérieur est plutôt propre, faudra que je trouve une âme charitable pour m'aider à modifier le print du module du dessus pour faciliter l'intégration du ventilo, mais je sens que ca va rester comme ca un moment...

C'est propre une fois fermé ! Du coup les HDD sont à la verticale ?

Merci ^^
Non ils sont à l'horizontal, c'est le module juste au dessus du switch.

Au moins pour les HDD (des Seagate je crois) pour lesquels j'avais vérifié on peut les mettre dans n'importe quelle position à condition que les disques ne changent pas de position en fonctionnement.

C'est valable pour tous les disques durs mais les positions de préférence sont horizontale et verticale.
Les positions intermédiaires sont déconseillées et il ne faut en aucun cas les déplacer en fonctionnement ! (les têtes heurteraient les disques)



Ca me fait penser à mon SSD SATA qui "traîne" comme ça dans ma tour... Enfin vu que c'est un SSD ça ne craint rien et j'avais pas envie de m'embêter.

Oui, les SSD peuvent être placés comme on le souhaite et on peut même les déplacer en fonctionnement.
La seule condition à respecter pour eux est d'avoir une ventilation/refroidissement suffisants.
