Reprise du message précédent :
Tu peux acheter une simple plaque d'alu que tu découpe, ou plus simple tu achète des cornières en alu et tu te fais deux cadres avec, un pour le haut et un pour le bas histoire de bien tenir de chaque coté, simple et pas cher

Pour faire tenir les cornières entres elles tu peux utiliser de simples vis, des charnières ou carrément réaliser un pliage, libre cours à ton imagination!

Je te conseille de parcourir les workblogs des membres de HFR qui ont moddé leur PC ça pourra probablement t'inspirer et te donner la motivation Comme je te l'ai dit c'est souvent des petites modifs très simples à réaliser Puis qui sait tu va peut être t'ouvrir quelques horizons pour modder ton PC un petit plexi par ici, des lumières par là avec un joli watercooling c'est quand même bien sympa

Ok, super merci

Donc je prendrai deux rad de 240 avec 4 ventilo au choix

2x http://www.docmicro.com/pieces/EK- [...] 11563.html

Ils me semblent pas mal du tout surtout pour des rad apparents Ils sont très bien finis et rectangulaires c'est juste idéal pour fabriquer un cadre pour les soutenir Puis EK c'est de la qualité c'est bon

Sinon il mesure combien ton boitier par curiosité?

C'est celui-ci
http://www.fractal-design.com/home [...] -304-black

Il fait 25cm de large et deux radiateurs côte à côte font 26cm donc ca le fais Tu fais dépasser d'un demi centimètre de chaque coté et c'est good

Hésite pas à faire un worklog de cette façon on verra ton évolution et ou pourra te conseiller d'après les images

Pas de soucis

j'ai encore quelques questions niveau embouts et tous, mais je verrai ça demain.

Bonne soirée à vous tous et à toi

Merci beaucoup

Bonne soirée et à très bientôt

Bon courage pour ton premier montage on y passe tous

Deuxième Récapitulatif :

. Pompe : http://www.docmicro.com/pieces/Lai [...] _5490.htmlou http://www.docmicro.com/pieces/Lai [...] 10452.html
. Réservoir : http://www.docmicro.com/pieces/EK- [...] 10684.html
. Waterblock CPU : http://www.docmicro.com/pieces/EK- [...] 10426.html
. Waterblock GPU : http://www.docmicro.com/pieces/EK- [...] 10461.html
. Tuyaux : http://www.docmicro.com/pieces/Tyg [...] _7232.html
. Liquide :http://www.docmicro.com/pieces/Pho [...] 10087.html
. Radiateur : x2 http://www.docmicro.com/pieces/EK- [...] 11563.html
. Ventilateurs : 4x Ventilateurs blanc même gamme que les Noctua NF12
. Embouts : là je sèche, car je vois des embouts pour des sorties et autres..

Et puis si possible un raccord pour les 4 ventilateurs vers un seul câble d'alimentation.
Après ça je pense tous avoir.

Bonne soirée à vous !

Salut

Pour les raccord ventillos t'as ça : http://www.docmicro.com/pieces/Pho [...] _9798.html

Et pour les embouts t'as ça ils sont bien et super beau :
http://www.docmicro.com/pieces/The [...] 11341.html

Par contre y a pas de coudés 90° que des 45° si t as besoin
http://www.docmicro.com/pieces/The [...] 11342.html

Bonsoir,

Merci Jahplus pour ton aide, il me faut donc combien d'embouts pour tous mon wartercooling ?

Je préfère tous noir ^^
Pour déplacer mon pc à l'occasion :

http://www.docmicro.com/pieces/Koo [...] 11272.html
et
http://www.docmicro.com/pieces/Koo [...] 11273.html

Pour raccorder les cables des ventilo c'est ok mais pour les radiateurs ??
Ou c'est un radiateur pour le CPU et l'autre pour le GPU ?

Les effets de ce type de montage pour deux rads 240 ?


sa marche mais avec deux de plus c'est encore mieux
EDIT:deux ventilo
mais prend les ventilos qui ont une excellente pression statique

Les sandwichs de rad, c'est mal. Le bénéfice est quasi nul par rapport à un seul rad.
2 rads séparés, avec air frais pour les 2.

J'ai trouver ce type de rad !
http://www.docmicro.com/pieces/Mag [...] _9573.html

A la place de deux 240 ?

Bonsoir,


La largeur est bonne mais il risque de dépasser à l'arrière ou à l'avant. Après si ca ne te dérange pas oui c'est possible et ca devrait envoyer du lourd, voir trop même

Je pense déjà que deux bons rads de 240 en push/pull devraient suffir.

Bonsoir,

Merci de ta réponse Sizz,
mais là je suis bloquer, j'arrive pas à trouver un schéma correct pour connecter les tuyaux aux composants..

Pour deux rads GPU CPU pompe res etc.. :s

Fais déjà un petit schéma avec Paint et publie le ici, on va voir ce qui est possible


voici mon schéma pour deux rads 240

Salut laak
Pourquoi te compliques tu la vie
Vas au plus simple
Pompe /réservoir -> cpu-> gpu-> rad 1-> rad 2 et retour au point de départ .
Ton circuit sera plus simple à mettre en place et tu y gagnera grandement dans la mise en place / esthétique .
Aucun gain significatif dans ton schéma initial
Bonne installation

Tu pourrais m’illustrer ça s'il te plaît, si cela ne te dérange pas, car j'arrive pas à voir comme ça

Comme ceci
Ton eau sort du rad pour rentrer dans le réservoir,du réservoir à la pompe puis vers le cpu , ta carte graphique  puis direction le premier rad et le deuxième
Si tu reste avec le top EK  et la pompe laing,ton eau arrive au "in " et ressort au "out" du top EK ,encore plus simple donc

Bonsoir,

Merci beaucoup Lamarmote.
C'est bien mieux avec cette configuration

Donc voici mon prochain watercooling :

Deuxième Récapitulatif :

. Pompe : http://www.docmicro.com/pieces/Lai [...] _5490.html
. Réservoir : http://www.docmicro.com/pieces/EK- [...] 10684.html
. Waterblock CPU : http://www.docmicro.com/pieces/EK- [...] 10426.html
. Waterblock GPU : http://www.docmicro.com/pieces/EK- [...] 10461.html
. Tuyaux : 10/16 http://www.docmicro.com/pieces/Tyg [...] 10480.html
. Liquide :http://www.docmicro.com/pieces/Pho [...] 10087.html
. Radiateur : x2 240 http://www.docmicro.com/pieces/EK- [...] 11563.html ou x1 720 http://www.docmicro.com/pieces/Mag [...] _9573.html
. Ventilateurs : 4x http://www.docmicro.com/pieces/Arc [...] _9846.html
. Embouts :
- Deux radiateurs 240 x4 ou Radiateur 720 x2 / Pompe-réservoir x2 / Waterblock CPU x2 / Waterblock GPU x2
_________________________________________________________________________________________
= x10 ou x8 > http://www.docmicro.co/pieces/Alph [...] _9714.html

Ensuite, pour la détacher le(s) radiateur(s) du pc : raccord Male/Femele pour tuyaux 10/16, j'en trouve pas, que pour les 10/13 ou 13/19
Pour fini, ralonge des ventilateurs.
Sois 4 ventilateurs donc  x2 : http://www.docmicro.com/pieces/Doc [...] _3509.html
Pour relier ces deux derniers : http://www.docmicro.com/pieces/Doc [...] _7688.html jusqu'a l'alimentation la plus proche : http://www.docmicro.com/pieces/Doc [...] 10317.html, que je vais étendre à plus de 1m fait maison
Et on ma conseiller d’avoir cet accessoire : http://www.docmicro.com/pieces/Doc [...] _9638.html

Je pense tous avoir, sauf pour les raccords

Bon choix pour le diamètre 10/16,et le Tygon........ que du bonheur .
Perso j'utilise le noir
Prévoie un robinet pour pouvoir avoir une vidange basse et en haut de ta tour installe un fillport pour le remplissage et une mise à l'air libre pour vider ton circuit (tu le raccordera sur le haut de ton réservoir) .
Je pense que tu peux te passer de raccord rapide . Ta tour est compacte et les raccord rapide occupent un certain volume
Ton où tes rad, installé dans ta tour ou à l'extérieur ?

Ok, en T ?
http://www.docmicro.com/pieces/Doc [...] _7570.html

avec un embout 1/4 peu importe lequel

Oui ,pour installer en bas.
Il y as aussi ça http://www.docmicro.com/pieces/Alp [...] _9697.html auquel tu rajoute des embouts
Ou cette version http://www.docmicro.com/pieces/Doc [...] _8384.html
A toi de voir ce qui te convient le mieux , garde à l'esprit que cela doit être le plus pratique possible .
Une intervention dans ta tour ne doit pas être synonyme de "corvée "
Certaine économie se transforme parfois vite en corvée !!!
Je vais regarder si il me reste des embouts pour tuyau de diamètre 10 , une vanne c'est certain..
Je t'enverrai ça avec plaisir ( petit cado d'après Noël !!)

Ok merci Lamarmote.
Merci d'avance c'est très généreux de ta part ^^

Je prendrai une version en T, déjà comme tu le dis faut que se sois plus pratique et non une corvée, donc en T, placé pas loin des raccords.


Salut laak
Je peux t'envoyer ça:
6 Embouts pour tuyau de diamètre 10 intérieur (ce n'est pas du haut de gamme, mais ça fait son boulot !!)
Un fillport
Et une vanne
Si cela te convient envoie moi ton adresse par mail et je te poste ça la semaine prochaine
Petit conseil
Prévoie l'achat d'un rhéobus pour tes ventilos (les ventilos directement sur l'alim ce n'est pas le top , tout le temps a vitesse maximale...... merci les oreilles )
dans ce style http://www.docmicro.com/pieces/sol [...] _9895.html
J'ais supprimé la photo pour une meilleur lisibilité de ton post

Ok Lamarmote, merci pour ton conseil je prend note, je t’envoie mon adresse via mp, merci beaucoup de ta générosité.

Sa va soulager le prix final, merci beaucoup

Du coup, je change d'avis sur le radiateur 720, beaucoup trop large.
il y aurait-il pas une plaque pour fixer les deux radiateurs comme pour fixer 4 ventilo à l'arrière ?

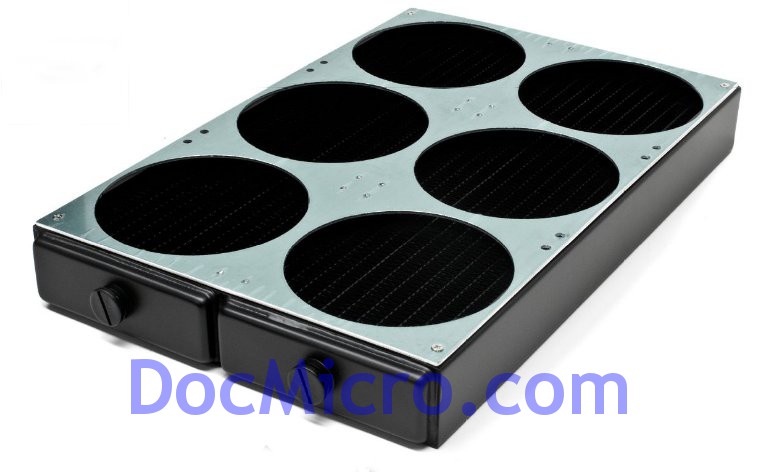

Comme sur l'une des images du 720


Tu ne te sent pas capable d'en faire une toi même? Vu que tu as de la place tu pourrais même fabriquer une jupe pour optimiser la circulation d'air dans le rad.

J'ai rien pour des perçages avec d'aussi grand diamètres etc.. donc galère..

Mais pourquoi tu veux une plaque c'est pour le coté esthétique ou tu as peur d'avoir du mal à fixer tes ventilos sur le rad?

Ba, enfaite j'ai envie de fixer les deux ventilos comme le 720, puis le poser sur le dos du pc, et fixer 4 ventilos dessus

tu n'a pas besoin de la plaque pour cela Tu les fixe direct sur le rad et c'est bon

Salut Laak
Colis posté
Bonne réception

Bonjour,

Merci beaucoup lamarmote Bonne journée à toi

Bonjour à vous.

J'ai enfin reçus mes deux Waterblock pour mon GPU un EK Supremacy Nikcel Acetal ainsi pour ma R9 290x, VGA EK-FC R9-290X Nickel Acetal.

Donc plus qu'avoir les embouts 4 droits et 2 coudé 90° pour la pompe avec réservoir.
après choisir la pompe + Res' etc..


Bonjour,

j'ai enfin fini mon watercooling.

Presque en tout cas, j'ai un doute sur le sens des ventilateur sur les deux radiateurs 240.

Ils sont poser sur le bureau à l'extérieur du boitier (l'un a côté de l'autre) et il y a 2 ventilateurs par rad'.

Mais je ne sais pas le sens de ventilation.

Là comme ils sont, les ventilateur aspirent l'air. J'ai tester avec une feuille, et elle est aspirer.

Dois-je mettre comme ça, ou alors expirer l'air chaud qui sort des rad ?



Merci d'avance.
